1 Full HD na vašem analogovém zabezpečovacím systému s kamerami a rekordéry Samsung HD-SDI SCB-6000 HD-SDI kamera v boxu SCB-6080 HD-SDI dome kamera SRD-480D 4kanálový HD-SDI DVR

2 Full HD na analogovém systému Vysoké rozlišení (HD) a záznam megapixelových snímků jsou v oboru video sledování žhavými pojmy a uživatelé neustále požadují vyšší a vyšší rozlišení svých systémů. Vyšší rozlišení byla až dosud doménou systémů založených na IP sítích, které vyžadují odborné znalosti při instalaci a také velké investice do ethernetové kabeláže, přepínačů, koncentrátorů a serverů. Se zavedením HD-SDI lze ale nyní přenášet i nahrávat snímky v rozlišení Full HD (1080p) po stávající analogové infrastruktuře, takže můžete zcela bez komplikací využít všech výhod vysokého rozlišení. HD-SDI Full HD (1080p) po vaší analogové infrastruktuře HD-SDI (sériové rozhraní pro vysoké rozlišení) je norma využívaná vysílacími společnostmi pro digitální přenos obrazu ve vysokém rozlišení po analogové infrastruktuře. Nabízí možnost přenášet nekomprimovaný a nepaketizovaný digitální videosignál tak, že nedochází ke ztrátám obrazových dat a sledování je zcela bez latence. Řešení zabezpečení Samsung HD-SDI nabízejí více než pětkrát lepší kvalitu v porovnání s běžnými analogovými systémy, přitom jsou levnější a snáze instalovatelné než síťové systémy. 1 Záznam v HD-SDI Max. 200 m Max. 200 m SPH-120R* (opakovač) * SPH-120R dokáže opakovat signály z HD-SDI kamer a umožní tak prodloužení přenosové vzdálenosti. SRD-480D (DVR) SMT-2231 (Monitor) 2 Živé sledování v HD-SDI HD-SDI přenos ** SPH-110C přebírá signál HD-SDI z HD-SDI kamer a převádí jej na formát vhodný pro HDMI vstup monitoru. SPH-110C** (převaděč) Vstup HDMI SMT-2231 (Monitor) 2

3 Výhody systému Samsung HD CCTV Pořízení a nahrávání snímků ve vyšším rozlišení HD-SDI kamery Samsung s rozlišením 2 Mpx poskytují v reálném čase (25 ips PAL / 30 ips NTSC) obraz v rozlišení Full HD 1080p (1920x1080p). To znamená více než pětkrát vyšší rozlišení oproti standardnímu rozlišení analogových kamer. HD-SDI digitální videorekordéry (DVR) Samsung dokáží nahrávat všechny kanály v rozlišení HD 720p a uživatel si tak kdykoli může přehrát video v rozlišení HD 720p Bez zhoršení kvality a bez latence Vzhledem k tomu, že videosignál HD-SDI neprochází před přenosem kompresí ani paketizací, nemohou vzniknout obrazové artefakty ani kolísání snímkové frekvence. Uživatel si tak může vychutnat obraz v rozlišení Full HD 1080p s nulovou latencí a díky tomu, že HD-SDI přenáší digitalizované video, nedochází k deformaci ani slábnutí obrazu, které se mohou objevit u analogových systémů se standardním rozlišením. Vysoká kvalita obrazu Využití stávající analogové infrastruktury Řešení zabezpečení Samsung HD-SDI využívají analogovou infrastrukturu a jsou tak vhodná pro uživatele, kteří chtějí zvýšit kvalitu svého stávajícího zabezpečovacího systému a využít stávající analogové kabely, i pro nové instalace tam, kde nechcete použít síť IP. Další výhodou je velká podobnost HD-SDI kamer a DVR Samsung se zařízeními pro standardní rozlišení, takže instalace ani obsluha nevyžadují žádné specializované znalosti a dovednosti. Žádné problémy s IP Řešení zabezpečení Samsung HD-SDI mohou vyřešit problémy související s video dohledovými systémy na bázi sítě IP. Nejsou nutné žádné znalosti IT a sítí IP, nenastávají problémy s dostupnou šířkou pásma, protože každá kamera je přímo připojena k DVR a není ovládána po síti. Snadná instalace a provoz 3

4 Kdo může využít výhod HD-SDI? Řešení Samsung HD-SDI jsou vhodná pro jakoukoli aplikaci, kde je požadován obraz ve vysokém rozlišení, bez potíží s instalací a správou sítě IP. Instalace se stávající analogovou infrastrukturou, které chtějí přejít na Full HD 1080p, získají okamžité zlepšení kvality obrazu a tím i jeho využitelnosti. Problém 1 Uživatel je se stávajícím analogovým systémem CCTV spokojen, ale z klíčových míst, například u vchodu a na místech, kde se manipuluje s hotovostí, chce získat obraz s vyšším rozlišením. Řešení 1 Pořízení a nahrávání snímků ve vyšším rozlišení Kamery Samsung HD-SDI se snadno integrují do stávajících systémů CCTV se standardním rozlišením. Lze využívat standardní rozlišení na místech, kde stačí přehled, a HD tam, kde je nutné vysoké rozlišení. Problém 2 Stávající budova má síťovou infrastrukturu, která stačí pro provoz IT systému, ale nestačí pro dohledový systém na bázi IP. Náklady na úpravu a rozšíření síťové infrastruktury brání realizaci dohledového systému na bázi IP. Žádné problémy s IP Řešení 2 Stávající budova má síťovou infrastrukturu, která stačí pro provoz IT systému, ale nestačí pro dohledový systém na bázi IP. Náklady na úpravu a rozšíření síťové infrastruktury brání realizaci dohledového systému na bázi IP. Problém 3 V důsledku nestabilní sítě dochází při živém sledování a nahrávání k výpadkům obrazu Řešení 3 Bez zhoršení kvality a bez latence Řešení zabezpečení Samsung HD-SDI nevyžaduje, aby síťová infrastruktura přenášela obraz v rozlišení Full HD 1080p, ten je přenášen po analogových kabelech a uživatel tak získává výhody obrazu ve vysokém rozlišení, aniž by musel investovat do síťové infrastruktury. SCB-6000 HD-SDI kamera v boxu Pořízení a přenos obrazu Full HD 1080p po analogovém kabelu Min. osvětlení 1 lux při F 1,2 (barva), 0,1 luxu (ČB) Věrné zobrazení dne a noci (ICR), detekce pohybu SSNRIII (3D+2D), RS-485, duální napájení Kompatibilní příslušenství: SPH-120R (opakovač), SPH-110C (převaděč) SCD-6080 HD-SDI dome kamera Pořízení a přenos obrazu Full HD 1080p po analogovém kabelu Min. osvětlení 1 lux při F 1,2 (barva), 0,1 luxu (ČB) 2,8x varifokální objektiv (3 8,5 mm) Věrné zobrazení dne a noci (ICR), detekce pohybu SSNRIII (3D+2D), RS-485, duální napájení Kompatibilní příslušenství: SPH-120R (opakovač), SPH-110C (převaděč) SRD-480D 4kanálový HD-SDI DVR Nahrávání v reálném čase s rozlišením všech kanálů 720p HD Podpora záznamu v rozlišení 1080p Full HD Funkce odstranění prokládání pro ostré obrysy pohyblivých objektů 4 kanály zvukových vstupů a 1 kanál zvukového výstupu Podpora zálohování na DVD-RW a USB 4

5 Full HD HD-SDI kamera SCB-6000 Full 1Lux D&N ICR DUAL POWER Funkce Megapixelové rozlišení Full HD (1920x1080, 30 sn./s), rozlišení HD (1280x720, 60 sn./s) Min. osvětlení 1 lux při F 1,2 (barva), 0,1 luxu (ČB) Věrné zobrazení dne a noci (ICR), detekce pohybu SSNRIII (3D+2D), RS-485, duální napájení VIDEO Zobrazovací zařízení Celkový počet pixelů Efektivní počet pixelů Metoda vykreslování Min. osvětlení Odstup signál/šum Výstup videa TYP OBJEKTIVU Typ objektivu Typ montáže PROVOZNÍ ÚDAJE SCB /3 CMOS s progresivním vykreslováním (H) x (V), 2,2 Mpx 1 944(H) x 1 092(V), 2,1 Mpx Progresivní vykreslování Barva: 1 lux při F 1,2; 0,017 luxu (Zvýšení citlivosti 60x), ČB: 0,1 luxu při F1,2; 0,0017 luxu (Zvýšení citlivosti 60x) 50 db (AGC vyp., vyvážení zap.) SMPTE292M (HD-SDI), sledování CVBS Ruční / Automatická clona DC C / CS Angličtina, korejština, francouzština, němčina, španělština, italština, čínština, ruština, polština, Informace na displeji švédština, dánština, portugalština, japonština, srbština, čeština, rumunština, turečtina, tchajwanština, thajština Název kamery Vyp. / Zap. (zobrazeno 15 znaků) Den a noc Auto (ICR) / Barevné a ČB, Externí Kompenzace protisvětla Vyp. / uživatelské BLC / HLC Vylepšení kontrastu SSDR (vyp. / zap.) Digitální redukce šumu SSNRIII (vyp. / zap.) Detekce pohybu Detekce pohybu (vyp. / zap.) Maskování privátní zóny Vyp. / Zap. (16 programovatelných zón) Zvýšení citlivosti (Integrace snímku) 2x ~ 60x Ovládání zisku Vypnuto/Nízké/Střední/Vysoké Vyvážení bílé ATW / Exteriér / Interiér / Ruční / AWC (1 700 K K) Rychlost elektronické závěrky Esc / A.FLK / Ručně (1/30-1/12,000) / pevný Digitální zoom Vyp. / Zap. (1x 16x) Obrácení Vyp. / H-Rev / V-Rev / HV-Rev Alarm (Detekce pohybu) Výstup 1, Externí vstup DN 1 Komunikace RS-485 Protokol RS-485: SAMSUNG-T, SAMSUNG-E, Pelco-D, Pelco-P, BOSCH, Honeywell, VICON, PANASONIC, GE, AD PROVOZNÍ PODMÍNKY Provozní teplota / vlhkost 0 C + 50 C (+32 F ~ +122 F) / rel. vlhkost max. 90 % ELEKTRICKÉ ÚDAJE Vstupní napětí / proud Duální (24 Vstř ±10 % a 12 Vss ±10 %) Příkon Max. 6W MECHANICKÉ ÚDAJE Barva / Materiál Tělo: Tmavě šedá / hliník, ocel Rozměry (ŠxVxH) 72.0 x 60.0 x 136.8mm Hmotnost 434g PŘENOSOVÁ VZDÁLENOST 5C2V (75 Ω) Max. 100 ~ 140 m L-6CHD (75 Ω) Max. 200 m * Údaj o přenosové vzdálenosti je výsledkem teoretického výpočtu. Skutečná přenosová vzdálenost může být ovlivněna instalačním prostředím. Rozměry Jednotka: mm 60 (2.36") 72 (2.83") (5.39") (5.46") Příslušenství (volitelné) SPH-120R (opakovač) SPH-110C (převaděč) 5

6 HD-SDI dome kamera SCD-6080 Full 1Lux D&N ICR DUAL POWER Funkce Megapixelové rozlišení Full HD (1920x1080, 30 sn./s), rozlišení HD (1280x720, 60 sn./s) Min. osvětlení 1 lux při F 1,2 (barva), 0,1 luxu (ČB) 2,8x varifokální objektiv (3 8,5 mm) Věrné zobrazení dne a noci (ICR), detekce pohybu SSNRIII (3D+2D), RS-485, duální napájení Rozměry Jednotka: mm Ø133 (5.24 ) Příslušenství (volitelné) SPH-120R (opakovač) SPH-110C (převaděč) (5.09 ) SCD-6080 VIDEO Zobrazovací zařízení 1/3 CMOS s progresivním vykreslováním Celkový počet pixelů (H) x (V), 2,2 Mpx Efektivní počet pixelů 1 944(H) x 1 092(V), 2,1 Mpx Metoda vykreslování Progresivní vykreslování Min. osvětlení Barva: 1 lux při F 1,2; 0,017 luxu (Zvýšení citlivosti 60x), ČB: 0,1 luxu při F1,2; 0,0017 luxu (Zvýšení citlivosti 60x) Odstup signál/šum 50 db (AGC vyp., vyvážení zap.) Výstup videa SMPTE292M (HD-SDI), sledování CVBS TYP OBJEKTIVU Ohnisková vzdálenost (poměr zvětšení) 3,5 5,8 mm (2,8x) Max. clonové číslo 1 : 1,24(širokoúhlé) ~ 2,16(teleobjektiv) Zorný úhel Horizontálně : 105 (širokoúhlé) ~ 36,9 (teleobjektiv) / Vertikálně : 58 (širokoúhlé) ~ 20,8 (teleobjektiv) Min. vzdálenost objektu 0.5m Ovládání zaostření ručně, jeden snímek Typ objektivu Automatická clona DC, motorizovaný varifokální Typ montáže Integrovaný POSUN/NÁKLON Rozsah posunu Rozsah náklonu 0 90 Rozsah otočení PROVOZNÍ ÚDAJE Angličtina, korejština, francouzština, němčina, španělština, italština, čínština, ruština, polština, Informace na displeji švédština, dánština, portugalština, japonština, srbština, čeština, rumunština, turečtina, tchajwanština, thajština Název kamery Vyp. / Zap. (zobrazeno 15 znaků) Den a noc Auto (ICR) / Barevné a ČB, Externí Kompenzace protisvětla Vyp. / Uživ. BLC / HLC Vylepšení kontrastu SSDR (Vyp./Zap.) Digitální redukce šumu SSNRIII (vyp. / zap.) Detekce pohybu Detekce pohybu (vyp. / zap.) Maskování privátní zóny Vyp. / Zap. (16 programovatelných zón) Zvýšení citlivosti (Integrace snímku) 2x 60x Ovládání zisku Vypnuto/Nízké/Střední/Vysoké Vyvážení bílé ATW / Exteriér / Interiér / Ruční / AWC (1 700 K K) Rychlost elektronické závěrky Esc / A.FLK / Ručně (1/30-1/12,000) / pevný Digitální zoom Vyp. / Zap. (1x 16x) Obrácení Vyp. / H-Rev / V-Rev / HV-Rev Alarm (Detekce pohybu) Výstup 1, Externí vstup DN 1 Komunikace RS-485 Protokol RS-485: SAMSUNG-T, SAMSUNG-E, Pelco-D, Pelco-P, BOSCH, Honeywell, VICON, PANASONIC, GE, AD PROVOZNÍ PODMÍNKY Provozní teplota / vlhkost 0 C + 50 C / rel. vlhkost max. 90 % ELEKTRICKÉ ÚDAJE Vstupní napětí / proud Duální (24 Vstř ±10 % a 12 Vss ±10 %) Příkon Max. 6W MECHANICKÉ ÚDAJE Barva / Materiál Tělo: Barva slonoviny / plast Rozměry (ŠxΦ) V 129,4 x Ø 133 mm Hmotnost 537g PŘENOSOVÁ VZDÁLENOST 5C2V (75 Ω) Max. 100~140m L-6CHD (75 Ω) Max. 200m * Údaj o přenosové vzdálenosti je výsledkem teoretického výpočtu. Skutečná přenosová vzdálenost může být ovlivněna instalačním prostředím. 6

7 4kanálový HD-SDI digitální videorekordér SRD-480D 4CH H fps(N) 100fps(P) Funkce Rychlost záznamu až 120 (NTSC) / 100 (PAL) snímků/s v rozlišení 720p HD Podpora záznamu v rozlišení 1080p Full HD Funkce odstranění prokládání pro ostré obrysy pohyblivých objektů 4 kanály zvukových vstupů a 1 kanál zvukového výstupu Podpora zálohování na DVD-RW a USB Až 4 interní pevné disky Video (H.264) / Zvuk (ADPCM) Rozměry Jednotka: mm SRD-480D ZOBRAZENÍ Video Vstupy 4 kanály (HD-SDI SMPTE292M) Rozlišení 720p 720p 1080p Snímková frekvence 120 sn./s Živě Rozlišení 1280 x 720p,1920x1080p Zobrazení na více monitorech 1 / 4 / PŘEPÍNÁNÍ VÝKON Operační systém Vestavěný Linux Komprese H.264 Rychlost záznamu 1280x720p: 120 sn./s 1920x1080p: 60 sn./s Záznam Režim Ručně a událost nebo Plán a událost, Zdroj události (pohyb, alarm, ztráta obrazu, text), před a po Režimy přepsání Trvalé Před alarmem Až 15 s (1, 2, 3, 4, 5, 10, 15 s) Po alarmu Až 60 hodin (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60 hodin) Režim vyhledávání Datum/čas, kalendář, vyhledání události, hledání v náhledech Vpřed (2x, 4x, 8x, 16x, 32x, 64x) * pouze i-snímky Vyhledávání a Vpřed (1x, 1/2x) * všechny snímky přehrávání Funkce přehrávání Zpět (1/2x, 1x, 2x, 4x, 8x, 16x, 32x, 64x) * pouze i-snímky Krokování vpřed a vzad na jednom kanálu (i+p snímky) * všechny snímky Přenosová rychlost Dva kodeky (CIF 120 sn./s 2CIF 120 sn./s 4CIF 120 sn./s) Jeden kodek (720p, 1080p) Šířka pásma Až (15) Mb/s 15M 256 kb/s Síť Ovládání šířka pásma Přepínatelná Proud 720p, 1080p (kódování záznamu), přepínatelné 4CIF, 2CIF a CIF (dva kodeky) Max. počet vzdálených uživatelů Živé sledování 10 (vyhledávání 2) Podpora protokolů TCP/IP, DHCP, HTTP, PPPoE, DDNS (pouze ipolis), NTP, SMTP, TLS Sledování Net-i viewer, SmartViewer, webový prohlížeč Interní pevný disk Až 4 pevné disky SATA (základ 1 TB, lze rozšířit až na 4x 2 TB) Externí zapisovač HDD SVS-5R (pouze podpora úložiště), celkem 16 TB (interní + externí) Úložiště Vypalovačka DVD (zálohování) Ano (podpora DVD-R a CD-R) USB (zálohování) 2 porty USB (max. 32 GB) Formát souboru (zálohování) AVI, EXE (včetně přehrávače), VFS4 (zálohování na CD a DVD) Ochrana heslem 1 správce, 10 uživatelů, uživateli lze přidělit oprávnění k použití funkcí Zabezpečení Ověření dat Vodotisk ROZHRANÍ Monitory VGA Rozlišení 1920x1080p HDMI Rozlišení 1920x1080p Vstupy / výstup 4 kanály vstupu zvuku / 1 kanál výstupu zvuku Zvuk Komprese ADPCM Vzorkovací frekvence 16 khz Alarm Vstupy / výstup konektory 4 vstupů (NO/NC) / konektory 4 reléových výstupů (NO/NC) Dálkové upozornění Upozornění em Ethernet Ethernet 10/100 Mb/s Sériové rozhraní RS-485 pro PTZ, systémová klávesnice Samsung Připojení USB USB 2.0, 2 porty e-sata 1 externí port SATA Podpora aplikací Myš, dálkový ovladač, systémová klávesnice Samsung (SPC-6000) Podpora protokolů Samsung-T/E, Pelco-D/P OBECNÉ ÚDAJE Elektrické Vstupní napětí / proud Vstř. ±10 %, 50/60 Hz, automatické rozmezí údaje Příkon Max. 85 W (s 1 HDD) Provozní podmínky Provozní teplota / vlhkost +0 C +40 C / rel. vlhkost % Mechanické Rozměry (ŠxVxH) 445,0 x 88,0 x 412,0 mm Hmotnost (s pevnými disky) Přibližně 9 kg údaje Sada pro montáž do racku 2 ks Korejština, japonština, čínština, angličtina, francouzština, němčina, španělština, italština, Jazyky ruština, polština, čeština, turečtina, nizozemština, portugalština, švédština, dánština, thajština, rumunština, srbština, chorvatština, maďarština a řečtina (22 jazyků) (17.52") (16.22") (16.77") 88.0 (3.46") 94.0 (3.7") 7

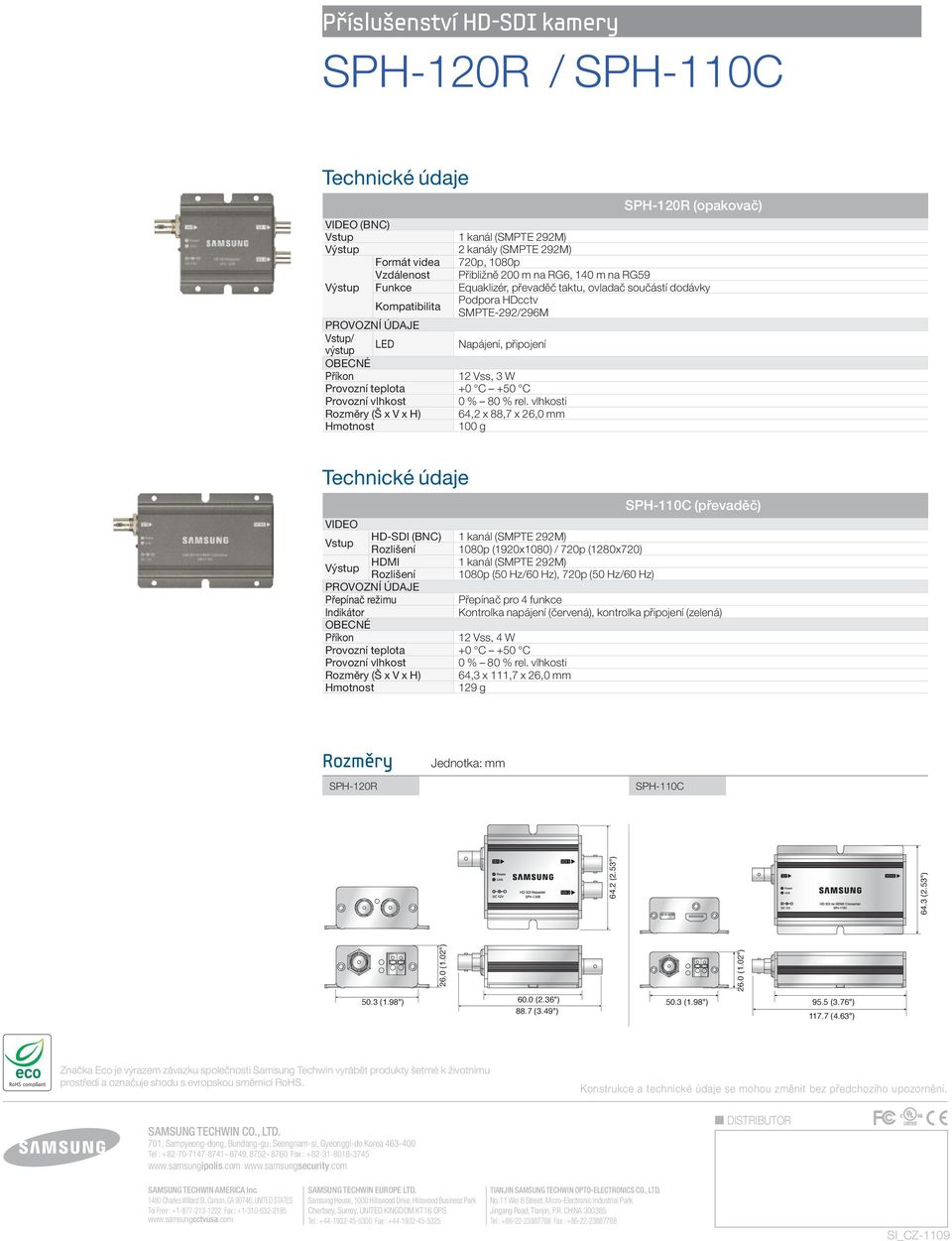

8 Příslušenství HD-SDI kamery SPH-120R / SPH-110C SPH-120R (opakovač) VIDEO (BNC) Vstup 1 kanál (SMPTE 292M) Výstup 2 kanály (SMPTE 292M) Formát videa 720p, 1080p Vzdálenost Přibližně 200 m na RG6, 140 m na RG59 Výstup Funkce Equaklizér, převaděč taktu, ovladač součástí dodávky Kompatibilita Podpora HDcctv SMPTE-292/296M PROVOZNÍ ÚDAJE Vstup/ výstup LED Napájení, připojení OBECNÉ Příkon 12 Vss, 3 W Provozní teplota +0 C +50 C Provozní vlhkost 0 % 80 % rel. vlhkosti Rozměry (Š x V x H) 64,2 x 88,7 x 26,0 mm Hmotnost 100 g SPH-110C (převaděč) VIDEO Vstup HD-SDI (BNC) 1 kanál (SMPTE 292M) Rozlišení 1080p (1920x1080) / 720p (1280x720) Výstup HDMI 1 kanál (SMPTE 292M) Rozlišení 1080p (50 Hz/60 Hz), 720p (50 Hz/60 Hz) PROVOZNÍ ÚDAJE Přepínač režimu Přepínač pro 4 funkce Indikátor Kontrolka napájení (červená), kontrolka připojení (zelená) OBECNÉ Příkon 12 Vss, 4 W Provozní teplota +0 C +50 C Provozní vlhkost 0 % 80 % rel. vlhkosti Rozměry (Š x V x H) 64,3 x 111,7 x 26,0 mm Hmotnost 129 g Rozměry SPH-120R Jednotka: mm SPH-110C 26.0 (1.02") 26.0 (1.02") 64.2 (2.53") 64.3 (2.53") 50.3 (1.98") 60.0 (2.36") 88.7 (3.49") 50.3 (1.98") 95.5 (3.76") (4.63") Značka Eco je výrazem závazku společnosti Samsung Techwin vyrábět produkty šetrné k životnímu prostředí a označuje shodu s evropskou směrnicí RoHS. SAMSUNG TECHWIN CO., LTD. 701, Sampyeong-dong, Bundang-gu, Seongnam-si, Gyeonggi-do Korea Tel : ~8749, 8752~8760 Fax : Konstrukce a technické údaje se mohou změnit bez předchozího upozornění. DISTRIBUTOR SAMSUNG TECHWIN AMERICA Inc Charles Willard St, Carson, CA 90746, UNITED STATES Tol Free : Fax : SAMSUNG TECHWIN EUROPE LTD. Samsung House, 1000 Hillswood Drive, Hillswood Business Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Tel : Fax : TIANJIN SAMSUNG TECHWIN OPTO-ELECTRONICS CO., LTD. No.11 Wei 6 Street. Micro-Electronic Industrial Park Jingang Road, Tianjin, P.R. CHINA Tel : Fax : SI_CZ-1109
