Digitální video mikroskop navržený pro flexibilní kontrolu, řízení jakosti, měření a digitální záznam.

Transkript

1 Katalogový list ESD digitální kamera Flexia HM OP Obj. číslo: Výrobce: Optilia Anotace Digitální video mikroskop navržený pro flexibilní kontrolu, řízení jakosti, měření a digitální záznam. ESD chráněn, k dispozici je také standardní modré (ne ESD) pouzdro. Funkce High-Magnification. Průmyslový, lehký a vysoce flexibilní digitální video mikroskop. Digitální zoom x varifokální objektiv, 100x objektiv s fixní ohniskovou vzdáleností. Pracovní vzdálenost max. 20 mm (varifokální objektiv), 20 mm (objektiv 100x). Zorné pole max. 5,5 mm (varifokální objektiv), 1,86 mm (objektiv 100x). Rozlišení max. 3,4 µm/px (varifokální objektiv), 1,2 mm (objektiv 100x). Vestavěné LED osvětlení s dlouhou životností. Vhodný pro různé aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, digitální záznam obrazu a dokumentaci. Určen pro optickou kontrolu, bezkontaktní trojrozměrné měření, digitální obraz a nahrávání videa. Souprava Flexia HM vyhovuje požadavkům směrnic EN , IEC a IEC Jakmile je kterákoliv část soupravy Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V během doby kratší než 2 sekundy. Souprava Flexia pro práci v prostředí EPA nevyžaduje žádné specifické uzemnění. Systém Flexia je plně bezpečný při kontrole citlivých elektronických desek a součástek. Souprava D1 HM s funkcí velkého zvětšení dává digitální signál USB2 pro záznam digitálních obrazů, nebo provádění softwarových měření. Souprava je určena k mobilní a flexibilní kontrole, řízení jakosti, měření a digitálnímu záznamu. Aplikace Kontrola elektroniky, osazených DPS, komponent, pájení. Optická kontrola pájecích kuliček BGA, µbga a CSP komponent. Kontrola opracovaných dílů a sestav. Bezkontaktní dimenzionální měření.

2 Kontrola mikrotrhlin v částech letadel, motorů, turbínových lopatek, apod. Špičkové nástroje a opotřebení v CNC strojích. Odizolování a montáž kabelů. Vlákna v papírenském a textilním průmyslu. Plastové díly a vstřikovací formy. Vyšetření kovů a svařování. Kontrola a identifikace pylu, hmyzu, kamenů, atd. Biologie, patologie, veterinární a vědecké zkoušky. Vyšetřování zločinů a forenzní analýza. Dokumentace, digitální záznam obrazu a archivace. Webové konference a prezentace živých nebo statických snímků přes internet, aj. Specifikace Obrazový senzor: barevný 5.0 MPx CMOS. Počet efektivních pixelů: 2592 x 1944 pixelů (5.0 MPx). Velikost pixelu: 2,2 µm x 2,2 µm. Rozhraní: USB2.0 sériové. Ovladače: MS-Windows Direct Show kompatibilní. Snímková frekvence: 5,6 fps při plném rozlišení, 13,2 fps při rozlišení 1920 x Režim snímkování: progresivní. Ovládací software kamery: expozice (automatické a manuální nastavení zesílení a času), vyvážení bílé, rozlišení. Osvětlení: vestavěné kruhové osvětlení se stmívačem, 12 bílých LED diod, s/bez polarizátoru. Optika: 1-100x varifokální objektiv (součástí balení), 100x objektiv (součástí balení), 170x, 250x a 500x objektiv s pevnou ohniskovou vzdáleností. Software: OptiPix Image View a Capture se základním měřením. Pracovní vzdálenost: max. 20 mm (varifokální objektiv), 20 mm (objektiv 100x), mm (s přídavnými objektivy). Zorné pole: max. 5,5 mm (varifokální objektiv), 1,86 mm (objektiv 100x), 500-0,4 mm (s přídavnými objektivy). Rozlišení: 3,4 µm/px (varifokální objektiv), 1,2 µm/px (objektiv 100x). Skladovací podmínky: -20 C C, max. 98% RH, nekondenzující. Pracovní podmínky: 0 C - 45 C, max. 95% RH, nekondenzující. Napájení: 5.0 VDC, min. 450 ma, napájení pouze přes USB port. Rozměry (bez objektivu): 140 x 50 x 36 mm. Hmotnost (bez objektivu): 200 g. Příslušenství: různý zoom, pevná ohnisková vzdálenost, endoskopové čočky, různé osvětlení, mechanické držáky a stojany.

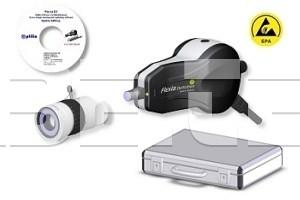

3 Obsah balení Flexia Definition 5MP Digitální kamera, ESD chráněna. 100x objektiv s fixní ohniskovou vzdáleností x varifokální objektiv s vestavěným kruhovým světlem. Hliníkový transportní kufřík. Software OptiPix Lite. Instalační CD, uživatelský manuál. Vhodné příslušenství Osvětlení Rozptýlené kruhové světlo pro objektiv se zvětšením 250x OP Rozptýlené kruhové světlo pro objektiv se zvětšením 500x OP Objektivy 20-50x varifokální objektiv s polarizačním kruhovým LED světlem OP Objektiv se zvětšením 500x OP Objektiv se zvětšením 250x OP Software a záznam videa

4 Software OptiPix Full s databází a 0,1 kalibračním měřítkem OP Software OptiPix (Full version) OP Stojany a desky Stojan s ramenem pro kamerové systémy W10x a mikroskopy OP ESD zaostřovací stojan s pravoúhlou základnou OP ESD pohyblivý souřadnicový stůl XY OP Ruční souřadnicový stůl s dráhou 25x25 mm OP Kloubové rameno z nerezové oceli OP Stolní držák pro video mikroskopy Optilia OP Technická data Název parametru Provedení Obrazový senzor Optický systém Hodnota ESD barevný 5.0 MPx 2592 (v) x 1944 (š) USB 2.0 rozhraní 1-100x varifokální objektiv, 100x objektiv s fixní ohniskovou vzdáleností Pracovní vzdálenost max. 20 mm (varifokální objektiv), 20 mm (objektiv 100x) Zorné pole max. 5,5 mm (varifokální objektiv), 1,86 mm (objektiv 100x) Základní nastavení Laserové ukazovátko Vstupy/výstupy expozice (automatické a manuální nastavení zesílení a času), vyvážení bílé, rozlišení není pomocí USB2.0

5 Skladovací prostředí Pracovní prostředí Napájení Rozměry (š x h x v) Hmotnost -20 C C, max. 98% RH, nekondenzující 0 C - 45 C, max. 95% RH, nekondenzující 5.0 VDC, min. 450 ma, napájení pouze přes USB port 140 x 50 x 36 mm 200 g
