SIMPLY CLEVER. Navigační systém Columbus Návod k obsluze

Transkript

1 SIMPLY CLEVER Navigační systém Columbus Návod k obsluze

2 Uspořádání tohoto Návodu k obsluze (vysvětlivky) Tento Návod k obsluze je členěn podle zcela přesných pravidel tak, aby Vám ulehčil hledání a čerpání potřebných informací. Členění kapitol, obsahu a věcného rejstříku Text návodu je rozdělen do relativně krátkých odstavců, které jsou přehledně spojené do jednotlivých kapitol. Aktuální kapitola je vždy uvedena na dolním okraji pravé stránky. Obsah, členěný podle kapitol, a podrobný věcný rejstřík na konci Návodu k obsluze Vám pomohou rychle najít požadovanou informaci. UPOZORNĚNÍ Poznámka nadepsaná Upozornění Vás upozorňuje na možná poškození Vašeho vozidla (např. závada na převodovce) nebo na obecné nebezpečí nehody. Poznámka Poznámka jako taková Vás upozorňuje zcela obecně na informace důležité k provozu Vašeho vozidla. Směrová označení v textu Všechny údaje jako vlevo, vpravo, vpředu, vzadu jsou vztaženy ke směru jízdy. Jednotky Hodnoty jsou uváděny v metrických jednotkách. Značky v textu Označuje konec odstavce. Označuje pokračování odstavce na další straně. Označuje registrovanou ochrannou známku. Příklady popisu informací uvedených v návodu k obsluze Stiskněte tlačítko SETUP Rádio. Tato informace znamená, že je třeba nejprve stisknout tlačítko SETUP a poté na displeji přístroje zvolit Rádio. Symbol označuje následující krok. Příklad menu, dostupných nabídek, položek nebo funkcí. xyz - první úroveň menu xyz - druhá úroveň menu xyz - druhá úroveň menu xyz - první úroveň menu Poznámky v textu POZOR Nejdůležitější jsou poznámky nadepsané POZOR. Poznámky nadepsané POZOR Vás upozorňují na vážné nebezpečí nehody, příp. poranění.

3 Úvod Rozhodli jste se pro vozidlo ŠKODA, vybavené navigačním systémem Columbus (dále jen navigačním systémem), srdečně Vám děkujeme za Vaši důvěru. Nová koncepce obsluhy umožňuje provádět nastavení vozidla a ovládat některá elektronická zařízení centrálně prostřednictvím přístroje. Přečtěte si proto pečlivě nejen tento Návod k obsluze, ale i návod k obsluze vozidla, protože postup v souladu s těmito návody je předpokladem správného užívání vozidla. S případnými dotazy ohledně Vašeho přístroje se obraťte na partnera ŠKODA. Vaše ŠKODA AUTO a.s. (dále jen ŠKODA)

4 Obsah Obecné pokyny Návod k obsluze 3 Důležitá upozornění 3 Přehled přístroje 4 Zapnutí/vypnutí přístroje 5 Nastavení hlasitosti 5 Ovládání na displeji 5 Zadávací obrazovka s klávesnicí 6 Hlasové ovládání navigačního systému Úvodní informace 8 Hlasové příkazy 8 Režim SETUP Hlavní nabídka režimu SETUP 10 Nastavení rádia 10 Nastavení médií 10 Nastavení telefonu 11 Nastavení systému 11 Nastavení displeje 11 Nastavení mapy 11 Nastavení navigace 11 Nastavení dopravních informací 12 Nastavení hlasového ovládání 12 Nastavení videa 12 Nastavení televize 12 Režim RADIO Hlavní nabídka RADIO 14 Funkce dopravního vysílání TP 14 Režim MEDIA Hlavní nabídka MEDIA 15 Úvodní informace k režimu CD/DVD 16 Úvodní informace pro režim MP3 17 Paměťová SD karta 17 Externí zdroje 18 Pevný disk (HDD) 19 Režim video 19 Režim TV 21 Režim PHONE Hlavní nabídka TELEFON 23 Telefonní seznam 23 Telefonní hovor a funkce během hovoru 24 Nabídka SMS 24 Režim TONE Nastavení zvuku 26 Režim MAP Zobrazení mapy 27 Funkční tlačítko Navigace 28 Funkční tlačítko Dodatečné okno 28 Režim NAV (Navigace) Úvodní informace 30 Navigační data a navigační DVD 30 Zadávací obrazovky navigace 31 Hlavní nabídka navigace 31 Funkční tlačítko Nový cíl 32 Režim tras s jedním cílem 34 Režim tras s dílčími cíli 35 Režim navigace terénem 35 Manuální uzavření úseku 36 Dynamické navigování s využitím TMC 36 Režim TMC Zobrazení textových dopravních zpráv TMC 38 Věcný rejstřík 2 Obsah

5 Obecné pokyny Návod k obsluze V tomto Návodu k obsluze jsou popsány všechny možné součásti výbavy vozidla, aniž by byly označeny jako mimořádná výbava, modelová varianta nebo výbava určená pouze pro některé trhy. Ve Vašem vozidle tak nemusí být všechny součásti výbavy popsané v tomto Návodu k obsluze. Rozsah výbavy Vašeho vozidla vyplývá z Vaší smlouvy o koupi vozidla. Pro bližší informace se obraťte na partnera ŠKODA 1), u kterého jste vozidlo zakoupili. Mějte prosím na paměti, že tento návod je pouze doplněním informací uvedených v Návodu k obsluze vozidla, a proto ho lze použít jen ve spojení s aktuálním návodem k vozidlu. Podrobný popis některých funkcí uvedených v tomto návodu naleznete v Návodu k obsluze vozidla. S případnými dotazy ohledně Vašeho navigačního sytému se obraťte na partnera ŠKODA. Vyobrazení se mohou v detailech lišit od provedení Vašeho navigačního systému, jsou chápána jako obecné informace. Důležitá upozornění Bezpečnostní pokyny Přístroj by měl být obsluhován pouze tehdy, pokud to dopravní situace opravdu dovolí. POZOR V první řadě věnujte pozornost řízení! Za řízení vozidla nesete jako řidič plnou odpovědnost. Přístroj používejte jen tak, abyste měli vozidlo za každé dopravní situace plně pod kontrolou - hrozí nebezpečí nehody! Hlasitost přístroje mějte nastavenou tak, aby bylo vždy slyšet zvukové signály zvenčí, např. zvukové znamení vozidel s právem přednosti jízdy jako jsou vozidla policie, zdravotnické záchranné služby a hasičského záchranného sboru. Příliš hlasitá reprodukce může způsobit poškození sluchu! Údržba displeje UPOZORNĚNÍ Pro čištění displeje nepoužívejte žádná rozpouštědla jako benzin nebo terpentýn, která by mohla povrch displeje poškodit. Zacházejte s displejem opatrně, protože byste mohli prsty vytlačit do jeho povrchu prohlubně a při dotyku ostrými předměty ho poškrábat. Poznámka Displej můžete čistit měkkou látkou a případné otisky prstů smýt čistým alkoholem. Příjem signálu Parkovací domy, tunely, vysoké budovy nebo hory mohou rádiový signál a GPSsignál pro navigaci rušit natolik, že dojde k jeho úplnému výpadku. 1) Vysvětlení pojmů» návod k obsluze, kapitola Úvod. Obecné pokyny 3

6 Zabezpečení proti krádeži Ochranné kódování Vašeho navigačního systému proti krádeži zabrání tomu, aby byl přístroj uveden do provozu po přerušení napájení, např. během opravy vozidla nebo po krádeži. Po odpojení akumulátoru, přístroje od palubní sítě nebo přepálení pojistky je nezbytné, abyste při uvádění přístroje do provozu zadali ochranný kód. Aby se zajistila účinná ochrana proti krádeži, je možno číselný kód získat jen online prostřednictvím systému ŠKODA. V případě potřeby se obraťte na servisního partnera ŠKODA 1). Zadání kódu Pokud se po zapnutí přístroje objeví pole s funkčními tlačítky a výzvou k zadání kódu, je nutno přístroj odblokovat zadáním správného čtyřmístného číselného kódu. Stisknutím funkčních tlačítek v poli číslic 0 až 9 zadejte čtyřmístný číselný kód. Číslice se zobrazí v zadávacím řádku. Po zadání řady čtyř číslic pole číslic zešedne (nebude aktivní) a zadávat další číslice již nebude možné. Pokud chcete v zadávacím řádku číslice zprava doleva mazat, stiskněte na displeji funkční tlačítko. Je-li v zadávacím řádku zobrazen správný číselný kód, stiskněte funkční tlačítko OK. Chybný číselný kód Pokud jste při zadávání kódu omylem potvrdili chybný kód, je možno proces zadávání ještě jednou zopakovat. Počet pokusů je zobrazen ve spodním řádku displeje. Zobrazení na displeji Na displeji přístroje se zobrazují např. informace z Climatronicu, vzdálenost vozidla od překážky při aktivaci pomoci při parkování atd. Přehled přístroje Pokud i podruhé zadáte špatný kód, přístroj se na jednu hodinu zablokuje. Zadání kódu je možné opakovat teprve po uplynutí jedné hodiny, během které byly přístroj a zapalování zapnuté. Pokud opět dvakrát zadáte chybný kód, přístroj se opět na hodinu zablokuje. Poznámka Kód je normálně uložen v paměti sdruženého panelu přístrojů. Tím se navigační systém automaticky dekóduje (komfortní dekódování). Ruční zadání kódu není tedy v normálních případech nutné Obr. 1 Přehled přístroje - Tlačítko pro zapnutí / vypnutí přístroje (stisknutím) nastavení hlasitosti aktuálně přehrávaného zdroje zvuku / hlasového ovládání (otáčením) 5 RADIO - režim Rádio 14 MEDIA - režim Media 15 PHONE - režim Telefon 23 1) Vysvětlení pojmů» návod k obsluze, kapitola Úvod. 4 Obecné pokyny

7 TONE - nastavení zvuku a hlasitostí 26 MAP - zobrazení mapy 27 NAV - režim Navigace 30 TMC - zobrazení dopravních zpráv TMC 38 SETUP - nastavení v jednotlivých režimech 10 Při vypnutém zapalování se přístroj přibližně po půlhodině automaticky vypne (ochrana akumulátoru vozidla před vybitím). Nastavení hlasitosti a - tlačítka pro posun vzad a vpřed režim RADIO - pro volbu rozhlasových stanic uložených v paměti. režim MEDIA - pro volbu následující, resp. předcházející skladby. režim TV - pro volbu TV stanic. Otvor pro CD nebo DVD 15 Displej 5 - vysunutí CD nebo DVD 16 - aktivace hlasového ovládání 8 Tlačítko nabídek režim RADIO - otáčením lze ručně ladit stanice; krátkým stisknutím se aktivuje / deaktivuje krátkodobé přehrávání stanic (Scan). režim MEDIA - otáčením lze ručně měnit titul; krátkým stisknutím v režimu audio se aktivuje / deaktivuje krátkodobé přehrávání titulů (Scan). zobrazení mapy (MAP) - otáčením lze měnit měřítko mapy; krátkým stiskem se během vedení k cíli vyvolá zopakování navigačního hlášení. režim navigace (NAV) - během navigování k cíli se krátkým stiskem vyvolá zopakování navigačního hlášení. Otvor pro paměťovou SD kartu 17 Pro zvýšení hlasitosti otáčejte tlačítkem 1 doprava. Pro snížení hlasitosti otáčejte tlačítkem 1 doleva. Změna hlasitosti se znázorní na displeji přístroje. Pokud je hodnota hlasitosti snížena na 0, zvuk z reproduktorů se zcela ztlumí a na displeji se zobrazí symbol. UPOZORNĚNÍ Příliš hlasitá reprodukce může způsobit poškození reproduktorů vozidla. Ovládání na displeji Zapnutí/vypnutí přístroje Pro zapnutí resp. vypnutí přístroje stiskněte tlačítko 1. Po zapnutí přístroje se aktivuje zdroj zvuku, který byl před vypnutím přístroje aktivní. Pokud je přístroj zapnutý a vytáhnete klíč ze zapalování, přístroj se automaticky vypne. Pokud je Vaše vozidlo vybaveno systémem KESSY, přístroj se po vypnutí motoru a otevření dveří řidiče automaticky vypne. Pokud nejprve otevřete dveře řidiče a následně vypnete motor, vypne se přístroj teprve po uzamknutí vozidla. Obr. 2 Režim SETUP: hlavní nabídka Nastavení / Nastavení rádia Displej přístroje je takzvaný touchscreen (dotyková obrazovka). Oblasti na displeji, které mají barevný rámeček, jsou právě aktivní a lze je ovládat dotykem displeje. Některé funkce navigačního systému je možné ovládat přes multifunkční volant, viz Návod k obsluze Vašeho vozidla. Funkční tlačítka na displeji Aktivní oblasti, kterými se volí funkce nebo nabídka, se nazývají funkční tlačítka. Obecné pokyny 5

8 Dotkněte se např. v hlavní nabídce Nastavení funkčního tlačítka Rádio» obr. 2, abyste zvolili Nastavení rádia C» obr. 2. Ve které nabídce se právě nacházíte, vidíte v řádku pro tituly A a C. Funkčním tlačítkem B a D se vrátíte z každé nabídky do nabídky předcházející. Posuvník Stisknutím posuvníku E» obr. 2 a pohybem dolů resp. nahoru (nebo dotykem na funkční tlačítka a ) je možný pohyb v aktuální nabídce. Posuvníkem v nastavovacím pruhu můžete také pohybovat tak, že stisknete funkční tlačítko - nebo + např. v nastavení pro režim video DVD. Vyskakovací okna Po stisknutí funkčního tlačítka F se otevře tzv. vyskakovací okno s nabídkou dalších položek. Stiskněte krátce jednu z nabídnutých položek. Vyskakovací okno se zavře a ve funkčním tlačítku se zobrazí název zvolené položky. Pokud chcete vyskakovací okno zavřít, aniž byste změnili nastavení, stiskněte ve vyskakovacím okně funkční tlačítko. Zatrhávací políčko Některé funkce je možno jen zapnout nebo vypnout. Před funkcí, kterou je možno jen zapnout nebo vypnout, je zobrazeno tzv. zatrhávací políčko G» obr. 2: - funkce je zapnutá - funkce je vypnutá. Pro zapnutí nebo vypnutí funkce krátce stiskněte příslušné funkční tlačítko. Zadávací obrazovka s klávesnicí Obr. 3 Příklad zadávací obrazovky s klávesnicí / Příklad zadávací obrazovky s číslicemi Zadávací obrazovka s klávesnicí je k dispozici například při zadávání jména nového cíle, při vyhledávání zvláštního cíle nebo telefonního kontaktu. Jestliže stisknete funkční tlačítko se znakem na klávesnici v zadávací obrazovce, objeví se tento znak v zadávacím řádku v horní části displeje. Znaky v zadávacím řádku můžete mazat, měnit jejich pořadí a pro jejich doplnění si nechat zobrazovat zvláštní znaky. Rozsah nabídky znaků je závislý na kontextu. Další možnosti zadávání: - zobrazení počtu shodných zápisů dle výběru. Funkční tlačítko přepíná na seznam shodných zápisů podle výběru. - návrat z každé nabídky do nabídky předcházející - zobrazení seznamu shodných zápisů podle výběru - přepínání mezi velkými a malými písmeny - přepnutí na zadávací obrazovku pro číslice a zvláštní znaky A-Z - přepnutí na zadávací obrazovku pro písmena - zadávání mezer - přepnutí na psaní písmen v azbuce ABC - přepnutí na psaní písmen v latince - pohyb kurzoru v zadávacím řádku vlevo nebo vpravo 6 Obecné pokyny

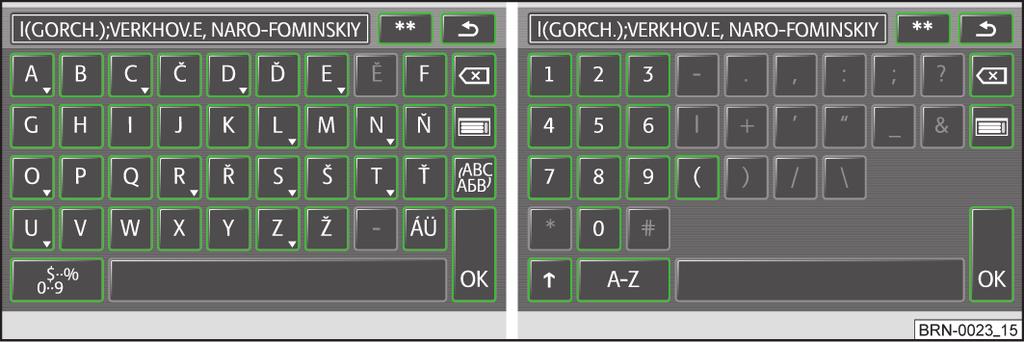

9 - mazání znaků v zadávacím řádku od pozice kurzoru zprava doleva OK - potvrzení textu napsaného v zadávacím řádku Volba zvláštních znaků pro písmena V zadávací obrazovce jsou některá písmena označena symbolem. Dlouhý stisk takto označeného písmena nabízí možnost vybrat speciální znaky zvoleného jazyku, včetně znaků s diakritikou. Některé zvláštní znaky je možno i vypsat. Místo německých zvláštních znaků Ä, Ü a Ö rozezná navigační systém také pořadí znaků AE, UE a OE. Ostatní zvláštní znaky je možno také ignorovat, např. místo É, Ê nebo Ě rozezná navigační systém také normální E. Obecné pokyny 7

10 Hlasové ovládání navigačního systému Úvodní informace Hlasové ovládání je možné pouze v některém z těchto jazyků: čeština, angličtina, němčina, francouzština, španělština, portugalština, holandština, italština. Hlasové ovládání můžete využít v režimu RADIO, MEDIA, PHONE, MAP a NAV. Zapnutí hlasového ovládání (dialogu) Krátkým stisknutím tlačítka. Dialog Volbu dlouhého nebo krátkého dialogu lze nastavit stisknutím tlačítka na přístroji a vyslovením příkazu Dlouhý dialog (systém vysloví hlášení celé bez zkrácení) nebo Krátký dialog (systém některá hlášení zkrátí nebo je nahradí akustickým signálem (gong) a ovládání systému se urychlí) nebo manuálně v režimu SETUP» strana 12, Nastavení hlasového ovládání. Přerušení hlášení Krátkým stisknutím tlačítka na přístroji lze ukončit právě přehrávané hlášení. To umožní dříve vyslovit další hlasový příkaz. Vypnutí hlasového ovládání (dialogu) Po provedení hlasového příkazu se hlasové ovládání automaticky vypne. Stisknutím jednoho z tlačítek umístěných po stranách displeje přístroje nebo dotykem na displej (pokud se nejedná o stisknutí funkčního tlačítka Schovat ve Vizuální nápovědě). Vyslovením příkazu Zrušit. Když systém při zapnutém dialogu nedostane nebo nerozezná hlasový příkaz, odpoví otázkou Jak prosím? a umožní tak nové vyslovení příkazu. Pokud systém ani podruhé nedostane hlasový příkaz, ozve se nápověda. Pokud systém ani potřetí nedostane hlasový příkaz, ozve se hlášení Zrušit a hlasové ovládání se vypne. Optimální srozumitelnost příkazů závisí na několika faktorech: Mluvte normální intenzitou hlasu bez přízvuku a nadměrných pomlk. Vyvarujte se špatné výslovnosti. Nepoužívejte zkratky - vyslovujte vždy celý příkaz. Nemluvte, když systém vydává nějaký pokyn. Dokud systém nedomluví, nebude reagovat na další příkaz. Zavřete dveře, okna a střešní okno, zamezíte tak rušivým vlivům okolí na srozumitelnost příkazů. Během dialogu omezte zvuky ve vozidle, např. současně hovořící cestující. Mikrofon pro hlasové ovládání je nasměrován na řidiče i spolujezdce. Proto může přístroj ovládat řidič i spolujezdec. Hlasové příkazy Systém rozpozná pouze záznamů (tzn., že např. v režimu NAV, pro zvolenou zemi, rozpozná pouze největších měst). Pokud požadované město není zahrnuto v těchto záznamech nelze jej vyslovit standardně, ale lze využít hláskování. Všeobecné informace o hlasovém ovládání vyvoláte krátkým stisknutím tlačítka na přístroji a vyslovením příkazu Návod. Poté se ozve hlášení, že je Návod rozdělen do sedmi částí. Pokud chcete podrobnější informace o jednotlivých částech Návodu, vyslovte příkaz např. Návod část 2. Všeobecnou nápovědu pro jednotlivé režimy vyvoláte krátkým stisknutím tlačítka na přístroji a vyslovením příkazu Pomoc krátké příkazy. Hlasový příkaz Nápověda Nápovědu lze vyvolat vyslovením příkazu Nápověda nebo Pomoc. Podle toho v jakém režimu se nacházíte, nabídne Nápověda možnosti. Pokud jsou nabídnuté možnosti nedostačující, vyslovte příkaz Další možnosti. Přepínání mezi režimy Pokud se chcete po zapnutí hlasového ovládání přepínat mezi jednotlivými režimy, vyslovte vždy název režimu do kterého se chcete přepnout. Tzn., že pokud jste např. v režimu RADIO a chcete se přepnout do režimu MEDIA, vyslovte příkaz Média. Názvy režimů PHONE, MAP, NAV vyslovujte vždy jako Telefon, Mapa, Navigace. V každém režimu můžete použít hlasové příkazy pro ostatní režimy - přístroj automaticky přepíná mezi jednotlivými režimy. Vizuální nápověda Pokud chcete, aby se zobrazovala nápověda na displeji přístroje, aktivujete ji (a následně deaktivujete) pouze manuálně v režimu SETUP» strana 12, Nastavení hlasového ovládání. 8 Hlasové ovládání navigačního systému

11 Hlasový záznam V režimech PHONE, NAV a RADIO lze uložit krátký hlasový záznam, který po jeho vyslovení provede požadovaný příkaz (např. v režimu PHONE lze uložit k tel. kontaktu Hlasový záznam a po jeho vyslovení zahájí systém vytáčení). Hlasové ovládání navigačního systému 9

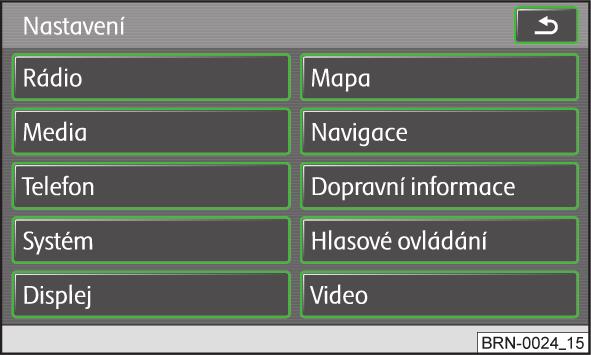

12 Režim SETUP Hlavní nabídka režimu SETUP Obr. 4 Hlavní nabídka SETUP Stiskněte tlačítko SETUP a následně funkční tlačítko: Rádio» strana 10, Nastavení rádia; Media» strana 10, Nastavení médií; Telefon» strana 11, Nastavení telefonu; Systém» strana 11, Nastavení systému; Displej» strana 11, Nastavení displeje; Mapa» strana 11, Nastavení mapy; Navigace» strana 11, Nastavení navigace; Dopravní informace» strana 12, Nastavení dopravních informací; Hlasové ovládání» strana 12, Nastavení hlasového ovládání; Video» strana 12, Nastavení videa. Nastavení rádia Stiskněte tlačítko SETUP Rádio. Tlačítka se šipkou - upřesnění funkce přepínání stanic v režimu RADIO pomocí tlačítek se šipkou Seznam stanic - přepínání všech dostupných stanic zvoleného frekvenčního pásma Paměť stanic - přepínání pouze uložených stanic Regionální RDS - zapnutí / vypnutí automatického sledování stanic přes RDS Automaticky - automatická volba rozhlasové stanice s aktuálně nejlepším příjmem signálu Fix - zvolená regionální rozhlasová stanice bude držena co nejdéle Dopravní vysílání (TP) - zapnutí / vypnutí přijímání dopravních vysílání Aktuální TMC stanice:... - zobrazení stanice TMC, ze které se dopravní zprávy přijímají Oblíb. TMC stanice - volba oblíbené TMC stanice Automaticky - automatická volba rozhlasové stanice s aktuálně nejlepším příjmem signálu výběr ze seznamu TMC stanic Smazat uložené stanice z paměti - vymazání paměti stanic Poznámka RDS (Radio Data System) slouží k přenosu identifikace programu a umožňuje kromě jiného také automatické vyhledávání téže rozhlasové stanice na jiné frekvenci. Je-li dostatečně kvalitní příjem, zobrazuje se, u rádiových stanic s možností RDS, místo frekvence stanice její jméno. TMC (Traffic Message Channel) je digitální datová služba rádia se stálým přenosem dopravních zpráv. Nastavení médií Stiskněte tlačítko SETUP Media. Aktivovat AV vstup - pro přehrávání z externího zdroje audio nebo video, je-li zabudován TV tuner Aktivovat AUX vstup - pro přehrávání externího zdroje audio Automaticky přehrát Bluetooth audio - automaticky aktivuje přehrávání audia z media přehrávače AUX úroveň vstupu - nastavení vstupní citlivosti externího zdroje Nízká - nízká úroveň Střední - střední úroveň Vysoká - vysoká úroveň Deaktivovat názvy skladeb/interpretů - podle nastavení se bude při přehrávání Audio-CD s CD textem a v režimu MP3 zobrazovat jméno skladby a jméno zpěváka nebo jen název souboru a adresáře Scan/Mix/Opakovat včetně podadresářů - přehraje postupně všechna data MP3 v adresářích a podadresářích v takovém pořadí, v jakém jsou uložena na přehrávaném médiu 10 Režim SETUP

13 Nastavení telefonu Stiskněte tlačítko SETUP Telefon. Aktualizovat telefonní seznam - načtení telefonního seznamu z mobilního telefonu do paměti zařízení. Tento proces může trvat několik minut. Smazat seznamy volání - smazání seznamů volání Smazat SMS - smazání textových zpráv Zkrácená volba - úprava tlačítek zkrácené volby Vypnout telefon - vypnutí telefonu Obnovit výrobní nastavení - obnovení nastavení nabídek telefonu na stav dodání z výroby a vymazání uložených uživatelských profilů Změnit pořadí v seznamech volání - změna pořadí v seznamech volání od nejstaršího příp. od nejnovějšího Tmavší - tmavší Nejtmavší - nejtmavší Den/Noc - přepínání mezi denním, nočním a automatickým režimem zobrazení mapy Automaticky - řídí se podle nastavení dostupných snímačů vozidla Den - nastavení pro denní režim Noc - nastavení pro noční režim Potvrzovací tón - zapnutí / vypnutí zvukového znamení při stisku kláves Zap. - zapnutí Vyp. - vypnutí Vypnout displej - je možné vypnout displej do tzv. úsporného režimu, v dolní části displeje se zobrazí pouze informace o aktuálním zdroji audio. Displej uvedete do aktivního režimu dotykem na displej nebo na kterékoli tlačítko kromě dotyku na ovládací knoflík. Nastavení systému Nastavení mapy Stiskněte tlačítko SETUP Systém. Jazyk/Language - výběr jazyku menu pro zobrazování a hlasová sdělení Automaticky - automatický výběr jazyku podle nastavení v informačním panelu nebo přímý výběr požadovaného jazyku ze seznamu Formát datumu - nastavení formátu data Zobrazení času - zobrazení aktuálního času na displeji v režimech RADIO, MEDIA a MAP Vyp. - vypnutí Zap. - zapnutí Datum - nastavení data Výrobní nastavení - obnovení výrobního nastavení vybrat nastavení, které se má vrátit na stav dodání z výroby Obnovit - obnovení nastavení nabídek na stav dodání z výroby a vymazání uložených uživatelských profilů Nastavení displeje Stiskněte tlačítko SETUP Displej. Stupeň jasu - nastavení stupně jasu displeje Nejsvětlejší - nejsvětlejší Světlejší - světlejší Střední - střední Stiskněte tlačítko SETUP Mapa. Dodatečné okno - poloha dodatečného okna v zobrazení mapy Vlevo - vlevo Vpravo - vpravo Navigační symboly - zobrazení navigačních manévrů a kompasu v dodatečném okně ve 2D nebo 3D zobrazení Informace o cíli - zobrazení informace o cíli» strana 27, Funkční tlačítka a symboly během navigování k cíli Cíl - cíl Příští dílčí cíl - příští dílčí cíl Detaily mapy - zvolení kategorie zvláštních cílů, které se pomocí symbolů zobrazí na mapě Ukázat symbol Top-cílů - cíle, které jsou uloženy jako top-cíle, se zobrazí na mapě symbolem zvolené kategorie top-cílů Ukázat omezení rychlosti - na displeji se zobrazí aktuální omezení rychlosti v daném úseku silnice Nastavení navigace Stiskněte tlačítko SETUP Navigace. Režim SETUP 11

14 Nabídnout 3 alternativní trasy - nabídka tří alternativních tras při výpočtu trasy» strana 32, Funkční tlačítko Parametry Navigační pokyny - nastavení hlasových navigačních pokynů Vyp. - vypnutí Dynamická - hlasová doporučení pro jízdu budou vydávána jen v případě, že vypočítanou trasu opustíte, např. z důvodu dopravní komplikace Zap. - zapnutí Zobrazení času - nastavení zobrazení času ve spodní části mapy Čas příjezdu - zobrazení času příjezdu do cíle Zbývající čas - zobrazení zbývajícího času jízdy Moje zvláštní cíle - import vlastních zvláštních cílů z paměťové SD karty Zadání adresy domů - úprava adresy domů» strana 33, Funkční tlačítko Domů Zadání cíle - zobrazení nabídky zadání adresy» strana 32, Funkční tlačítko Adresa Aktuální poloha - uložení aktuální pozice jako adresy domů Smazat - smazání adresy domů Upravit - upravení adresy domů Nastavit aktuální polohu - nastavení aktuální polohy jako adresy domů Rozšířené nastavení navigace - rozšířené nastavení navigace Demo režim - možnost spustit virtuální (zdánlivé) navigování k cíli Zadat místo startu - zadání místa startu pro demo režim Prům. rychlost pro výp. času - v závislosti na nastavené průměrné rychlosti se bude během výpočtu trasy zjišťovat a podle nastavení zobrazovat čas příjezdu nebo doba jízdy Rychlá - rychlá Střední - střední Pomalá - pomalá Nastavení dopravních informací Stiskněte tlačítko SETUP Dopravní informace. Oblíbená TMC stanice - volba oblíbené TMC stanice Automaticky - automatické vyhledání TMC stanice výběr Vaší oblíbené TMC stanice ze seznamu Zobrazení TMC zpráv - volba zobrazování dopravních zpráv Vše - zobrazení všech aktuálních dopravních zpráv Na trase - zobrazení jen těch dopravních zpráv, která se vyskytují k trase Dopravní vysílání (TP) - zapnutí a vypnutí dopravních vysílání» strana 14, Funkce dopravního vysílání TP Nastavení hlasového ovládání Stiskněte tlačítko SETUP Hlasové ovládání. Styl dialogu - nastavení stylu dialogu Dlouhý - systém vysloví hlášení celé bez zkrácení Krátký - systém některá hlášení zkrátí nebo je nahradí akustickým signálem (gong) a ovládání systému se urychlí Vizuální nápověda pro hlasové ovládání - zvolená vizuální nápověda zobrazí nabídku nejdůležitějších možných příkazů ve vyskakovacím okně. Vizuální nápovědu si můžete nastavit pro každý režim v systému zvlášť (tzn. pokud si nastavíte Vizuální nápovědu jen pro režim MAP bude se zobrazovat pouze v tomto režimu). Smazat hlasové záznamy - smazání vlastních hlasových záznamů uložených pro jednotlivé položky Vše - všechny hlasové záznamy Telefonní seznam - telefonní seznam Paměť rádia - paměť rádia Navigační paměť - navigační paměť Nastavení videa Stiskněte tlačítko SETUP Video. Audio-jazyk - jazyk hlasového výstupu Menu-jazyk - jazyk DVD-menu Titulky - titulky DVD-formát - nastavení formátu DVD 4:3 - formát 4:3 16:9 - formát 16:9 Nastavení televize Stiskněte tlačítko SETUP Video. TV režim hledání - režim vyhledávání televizních stanic Seznam stanic - výběr televizní stanice ze seznamu v daném místě dostupných stanic Paměť stanic - zobrazení jen těch televizních stanic, které jsou uloženy v paměti stanic TV Norma - změna televizní normy 12 Režim SETUP

15 TV-formát - změna poměru stran obrazu 4:3 - formát 4:3 16:9 - formát 16:9 TV Audio-kanál - volba jazykového kanálu u dvojjazyčného zvuku (dual) Kanál A - jazykový kanál A Kanál B - jazykový kanál B Automatické přepínání DVB-T/Analog - zvolená televizní stanice se bude hledat v analogové, případně digitální podobě Smazat TV-seznam v paměti - smazání paměti televizních stanic AV1 norma - norma pro přehrání pro vždy jeden připojený externí zdroj audio nebo video AV2 norma - norma pro přehrání pro vždy jeden připojený externí zdroj audio nebo video Režim SETUP 13

16 Režim RADIO Hlavní nabídka RADIO Stiskněte tlačítko RADIO - hlavní nabídka RADIO Funkční tlačítko Pásmo FM - frekvenční pásmo FM AM - frekvenční pásmo AM Obr. 5 Hlavní nabídka RADIO Frekvenční pásmo lze také měnit opakovaným stiskem tlačítka RADIO. Funkční tlačítko Seznam stanic Zobrazí seznam rozhlasových stanic frekvenčního pásma FM, které je možno v daném okamžiku přijímat. Pokud je některá rozhlasová stanice ze seznamu stanic uložena v paměti, zobrazí se číslo předvolby. Funkční tlačítko Paměť Předvolby nastavení zobrazení tlačítek předvolby 1-6 Předvolby nastavení zobrazení tlačítek předvolby 7-12 Předvolby nastavení zobrazení tlačítek předvolby Předvolby nastavení zobrazení tlačítek předvolby Přepínání stanic uložených v paměti přístroje tlačítky nebo - dle nastavení Režim šipek (na displeji se zobrazí Paměť) nebo všech stanic v daném místě dostupných» strana 10, Nastavení rádia. Uložení rozhlasové stanice do paměti stanic - nalaďte požadovanou rozhlasovou stanici a podržte funkční tlačítko 1 až 24, dokud se neozve signální tón. Funkční tlačítko Extra Scan - přehrání všech dostupných rozhlasových stanic ze seznamu stanic, vždy po dobu asi pěti sekund. Pokud si přejete automatické přehrávání na právě přehrávané stanici ukončit, stiskněte znovu tlačítko nabídek 15 nebo funkční tlačítko Scan. TP - zapnutí / vypnutí dopravního vysílání (pouze v režimu FM)» strana 14, Funkce dopravního vysílání TP Vypnout displej - je možné vypnout displej do tzv. úsporného režimu, kdy je zobrazen pouze černý displej a v dolní části se zobrazí pouze aktuální informace o zdroji audio. Displej uvedete do aktivního režimu dotykem na displej nebo na kterékoli tlačítko kromě dotyku na ovládací knoflík. RDS (Radio Data System) slouží k přenosu identifikace programu a umožňuje kromě jiného také automatické vyhledávání téže rozhlasové stanice na jiné frekvenci. Je-li dostatečně kvalitní příjem, zobrazuje se, u rádiových stanic s možností RDS, místo frekvence stanice její jméno. V případě, že rozhlasová stanice v okamžiku ukládání do paměti, vyšle nějakou doplňkovou informaci pomocí funkce RDS, může se stát, že se v paměti stanic neobjeví správné jméno stanice. Funkční tlačítko Man. Ruční ladění stanic otáčením tlačítka nabídek 15 nebo funkčními tlačítky ve spodní části displeje. Funkce dopravního vysílání TP Stiskněte tlačítko RADIO Extra TP - zapnutí / vypnutí dopravního vysílání. Zobrazení TP ve spojení se jménem stanice (např. v seznamu stanic nebo v paměti stanic) poukazuje na stanici s dopravním vysíláním. Je-li funkce dopravního vysílání zapnutá, stará se část přístroje určená k příjmu o to, aby byla vždy přijímána nějaká stanice s dopravním vysíláním, nezávisle na tom, kterou rozhlasovou stanici posloucháte. Během poslechu médií se na pozadí stále automaticky vyhledává dostupná rozhlasová stanice s dopravním zpravodajstvím. Připravenost přijímat dopravní vysílání je symbolizována písmeny TP v pravém horním rohu displeje. Pokud není možné přijímat žádnou rozhlasovou stanici s dopravním vysíláním, např. z důvodu rušení rádiového příjmu, zobrazí se místo TP, No TP. 14 Režim RADIO

17 Režim MEDIA Hlavní nabídka MEDIA Obr. 6 Hlavní nabídka MEDIA Hlavní nabídka MEDIA se zobrazuje buď jako nabídka Audio nebo jako nabídka Video, podle toho, jaké jste zvolili médium zdroje. Volba hlavní nabídky MEDIA a změna média zdroje Stisknutím tlačítka MEDIA vyvoláte hlavní nabídku MEDIA. Bude pokračovat reprodukce naposledy přehrávaného média zdroje. Jestliže je možno v daném okamžiku na přístroji vybírat zdroje audio a video, lze tlačítkem MEDIA přepínat mezi posledními zdroji audio a video. MEDIA - hlavní nabídka MEDIA a změna média zdroje. CD - přepnutí na vložené CD/DVD Interní CD - CD vložené v interní mechanice přístroje Externí CD - CD vložená v externím CD měniči SD přepnutí na zasunutou paměťovou SD kartu» strana 17, Paměťová SD karta. HDD přepnutí na soubory audio, které jsou uložené na interním pevném disku» strana 19, Pevný disk (HDD) AUX - přepnutí na externí zdroj připojený přes multimediální vstup AUX» strana 18, Vstup AUX MDI - přepnutí na externí zdroj připojený přes multimediální vstup MDI» strana 18, Vstup MDI - multimediální vstup - přepne na externí zdroj připojený přes Bluetooth Video - nabídka video zdrojů - nabídka Video» strana 19, Režim video,» strana 21, Režim TV. Opakovat - zobrazení možnosti opakování Skladba - opakování aktuální skladby CD - opakování všech skladeb právě přehrávaného CD Adresář - opakování všech skladeb v adresáři (režim MP3) Extra - zobrazení možnosti přehrávání Mix - přehrávání všech titulů na aktuálním zdroji zvuku v náhodném pořadí. Mix - návrat k normálnímu přehrávání. Scan - přehrávání všech titulů aktuálního zdroje zvuku po dobu deseti sekund. Krátkodobé přehrávání titulů můžete také aktivovat nebo deaktivovat krátkým stisknutím tlačítka nabídek 15. Scan - návrat k normálnímu přehrávání. Kapacita HDD - informace o zaplnění, resp. volném místě na pevném disku (HDD). Vypnout displej - displej je možné vypnout do tzv. úsporného režimu, kdy je zobrazen pouze černý displej a v dolní části se zobrazí pouze aktuální informace o zdroji audio. Displej uvedete do aktivního režimu dotykem na displej nebo na kterékoli tlačítko kromě dotyku na ovládací knoflík. Výběr - otevření seznamu skladeb aktuálního audio zdroje, aby bylo možno zvolit jinou skladbu nebo jiný zdroj audio - zobrazení nadřazeného adresáře, přepnutí na základní nabídku audio zdrojů Skladba - spuštění reprodukce zvolené skladby - uložení adresáře, playlistu a datového nosiče na pevný disk HDD» strana 19, Pevný disk (HDD). Tlačítka na přístroji k ovládání aktuálních zdrojů audio nebo video Tlačítky se šipkou na přístroji nebo se vždy ovládá právě poslouchaný zdroj audio bez ohledu na to, v jaké nabídce se právě nacházíte. - krátkým stisknutím se vrátíte na začátek přehrávaného titulu nebo kapitoly, opakovaným stisknutím pak na začátek předcházejícího titulu nebo kapitoly. - krátkým stisknutím se přemístíte na začátek dalšího titulu nebo kapitoly, opakovaným stisknutím pak na začátek dalšího titulu nebo kapitoly. V nabídce právě přehrávaného zdroje audio je možno přepínat mezi jednotlivými tituly také pomocí tlačítka nabídek 15. Funkční tlačítka k ovládání aktuálních zdrojů audio nebo video - krátkým stisknutím se vrátíte na začátek přehrávaného titulu nebo kapitoly, opakovaným stisknutím pak na začátek předcházejícího titulu nebo předcházející kapitoly. - krátkým stisknutím se přemístíte na začátek dalšího titulu nebo kapitoly. Režim MEDIA 15

18 - pauza: reprodukce bude na aktuálním místě přerušena a symbol se změní na - po stisknutí bude reprodukce z téhož místa opět pokračovat. Poznámka Pokud je hodnota hlasitosti během reprodukce CD, HDD nebo jiného externího zdroje zvuku snížena na 0, symbol se změní na a reprodukce bude v aktuálním místě přerušena. Úvodní informace k režimu CD/DVD POZOR Přehrávač CD je laserové zařízení. Toto laserové zařízení bylo k datu výroby klasifikováno v souladu s národními/mezinárodními normami DIN EN : a DHHS Rules 21 CFR, podkapitola J, jako laserové zařízení třídy 1. Laserový paprsek v tomto laserovém zařízení třídy 1 je natolik slabý, že při řádném užívání ke stanovenému účelu nepředstavuje jakékoliv nebezpečí. Tento výrobek byl navržen tak, aby byl vliv laserového paprsku omezen na vnitřní část přístroje. To však neznamená, že by laser, zabudovaný v krytu, nemohl být bez svého krytu klasifikován jako laserové zařízení vyšší třídy. Z tohoto důvodu byste neměli kryt přístroje v žádném případě otvírat. Vložení CD/DVD CD/DVD zasuňte do otvoru 11 potištěnou stranou nahoru jen natolik, dokud ho přístroj sám nepřevezme a nevsune dál. Reprodukce se zahájí automaticky. Vložení CD/DVD Stiskněte tlačítko - CD/DVD se vysune. Pokud vysunuté CD/DVD nevyjmete, zasune se z bezpečnostních důvodů asi po 10 sekundách zpět do přístroje. Nečitelné CD/DVD Vložíte-li CD/DVD, které přístroj nebude moct přečíst, zobrazí se vyskakovací okno s upozorněním. CD/DVD se po několika sekundách vysune do polohy, ze které je lze odebrat. Pokud CD/DVD nevyjmete během 10 sekund, zasune se z bezpečnostních důvodů zpět do přístroje. Soubory MP3 a WMA (Windows Media Audio) Soubory MP3 a WMA, které lze přehrát, je možno také uložit na pevný disk přístroje» strana 19, Pevný disk (HDD). Soubory audio, které jsou komprimované pomocí W indows M edia A udio, mohou být ještě chráněné autorskými právy prostřednictvím DRM (D igital R ights M anagement). Takové soubory WMA přístroj nepodporuje. UPOZORNĚNÍ V interní mechanice je možno přehrávat audio-cd (CD-A), audio-dvd, MP3-CD, MP3-DVD a video-dvd. Do interní mechaniky nikdy nevkládejte disky s označením - Nevkládat do mechaniky bez výsuvného podkladu nebo Eco Disc. Po stisknutí tlačítka trvá několik sekund, než se CD/DVD vysune. Během této doby je otvor pro vložení CD/DVD otevřen. Před vložením nového CD/DVD vyčkejte, až se vložené CD/DVD vysune, jinak hrozí zničení mechaniky přístroje. Znečištěné, mechanicky poškozené, nečitelné nebo špatně vložené CD/DVD může způsobit potíže s přehráváním. Z těchto důvodů nemusí být CD/DVD přehratelné nebo dochází k přeskakování přehrávaných skladeb. Zkontrolujte CD/DVD a vložte je správně do přístroje. Pokud potíže přetrvávají, zkuste jiné CD/DVD, popř. se obraťte na servisního partnera ŠKODA. Je-li CD/DVD mechanicky poškozeno, nebo je-li CD/DVD špatně nebo nedostatečně vloženo, objeví se na displeji nejprve Chyba CD/DVD. Prosím zkontrolujte CD/DVD. a potom Chyba mechaniky CD/DVD. Zkontrolujte CD/DVD a vložte je znovu správně a úplně do mechaniky. Pokud se znovu objeví Chyba mechaniky CD/DVD, obraťte se na servisního partnera ŠKODA. Pokud je teplota uvnitř přístroje příliš vysoká, nelze do přístroje zasunout CD/ DVD. Přístroj se přepne do posledního aktivního režimu. Nepoužívejte nikdy tekutiny jako je benzin, ředidlo na barvy nebo čisticí prostředek na klasické hudební desky, protože byste mohli poškodit povrch CD/DVD! Nevystavujte CD/DVD nikdy přímému slunečnímu záření! CD/DVD popisujte jen k tomu určeným popisovačem. Nepolepujte CD/DVD! 16 Režim MEDIA

19 Poznámka Na špatných silnicích a při silných vibracích může nahrávka přeskakovat. Důsledkem chladu nebo po dešti se může v přístroji vytvořit vlhký povlak (kondenzát). Tento povlak může způsobit přeskakování nahrávky, nebo přehrání zcela znemožnit. V tomto případě musíte počkat, až se kondenzát odpaří. Pokud je CD/DVD znečištěné, nečistěte ho nikdy kruhovými pohyby, ale od středu ke kraji. Používejte k tomu měkkou látkou, která nepouští chloupky. Velmi znečištěné CD/DVD doporučujeme omýt běžným čisticím prostředkem na CD/DVD a nechat ho oschnout. Pokud je funkční tlačítko CD zobrazeno jako neaktivní, znamená to, že není vloženo žádné Audio-CD/DVD nebo že to, které je vložené, není čitelné. Může se stát, že CD/DVD s ochranou proti kopírování a CD-R, CD-RW a DVD-RW, která nejsou originální, nebude možno přehrát nebo jejich přehrání bude omezené. Přístroj reprodukuje také zvukové soubory WMA (Windows Media Audio) a pokud nejsou pomocí DRM (Digital Rights Management) chráněny autorskými právy, lze je ukládat i na pevný disk (HDD). Ovládání a chování přístroje odpovídá komprimovaným audiosouborům MP3 a nebude dále zvlášť popisováno. Věnujte pozornost i dalším upozorněním, která se týkají režimu MP3» strana 17, Úvodní informace pro režim MP3. Věnujte pozornost národním právním předpisům týkajícím se autorských práv, která platí ve Vaší zemi. Přehrávač CD/DVD neobsahuje součásti, které byste museli udržovat nebo mohli opravovat. V případě poruchy přehrávače CD se obraťte na odborný servis. Mechanika DVD použitá v přístroji využívá k reprodukci zvuku kódovací systém Dolby Digital a MLP Lossless, čímž zajišťuje vysokou kvalitu audio DVD s tímto standardem. Dolby, MLP Lossless a symbol dvojitého D jsou ochrannými známkami Dolby Laboratories. Pomocí DTS a DTS 2.0 se převádí Surround-Sound DVD a je reprodukován v nejlepší kvalitě. DTS a DTS 2.0 jsou registrovanými známkami DTS, Inc. Úvodní informace pro režim MP3 Požadavky na hudební soubory MP3 a na datové nosiče souborů MP3 CD-ROM, CD-R, CD-RW s kapacitou 650 MB a 700 MB. DVD s kapacitou do 4,7 GB a dvouvrstvá DVD (Double-Layer-DVD) s kapacitou až 8,5 GB. CD a DVD musejí odpovídat standardu ISO 9660 Level 2 a souborovému systému Joliet (single session a multisession). Názvy souborů nesmějí mít více než 64 znaků. Adresářová struktura je omezena na 8 úrovní adresářů. Pokud jsou jméno umělce, název alba a titul přehrávaného souboru uloženy jako tzv. ID3 tag, je možno je zobrazit. Jestliže není ID3 tag k dispozici, zobrazuje se název adresáře nebo jméno souboru. Lze přehrávat i soubory WMA (W indows M edia A udio), pokud nejsou chráněné autorskými právy prostřednictvím DRM (D igital R ights M anagement). Takové soubory WMA přístroj nepodporuje. Ovládání a chování přístroje odpovídá přehrávaným souborům WMA a nebude dále zvlášť popisováno. Bitrate (datový tok) Přístroj podporuje soubory MP3 s velikostí datového toku (bitrate) od 32 do 320 kbit/s i soubory MP3 s proměnlivým datovým tokem (variable bitrate). U souborů s proměnlivým datovým tokem může být zobrazovaná doba přehrávání nepřesná. Paměťová SD karta Zasunutí paměťové SD karty Zasuňte paměťovou SD kartu do otvoru 16 zkoseným rohem nahoře vpředu až zaklapne. Reprodukce se zahájí automaticky. Vyjmutí paměťové SD karty Zatlačte na zasunutou paměťovou SD kartu. Paměťová SD karta vyskočí do polohy, ze které ji můžete bezpečně vyjmout. Prázdná paměťová SD karta nebo nečitelná data Pokud zasunete paměťovou SD kartu, která je prázdná nebo neobsahuje čitelná data, přístroj se po pokusu o spuštění nepřepne do režimu paměťové SD karty. Požadavky na paměťovou SD kartu Do otvoru pro paměťové SD karty je možno zasouvat paměťové SD karty o rozměrech 32 mm x 24 mm x 2,1 mm nebo 1,4 mm. SD (Secure Digital Memory Cards) a MMC (Multimedia Cards) paměťové SD karty s kapacitou do 4 GB. SDHC (Secure Digital High-Capacity Memory Cards) paměťové SD karty s kapacitou do 32 GB. Může se stát, že některé soubory na paměťových SD kartách případně celé paměťové SD karty nebude možno přehrát nebo bude jejich přehrání omezené. Vzhledem k odlišným požadavkům na kvalitu paměťových SD karet ze strany výrobců, nelze v některých případech zaručit za všech okolností jejich přehrávání. Režim MEDIA 17

20 Poznámka Z paměťové SD karty lze číst jen soubory MP3 a nechráněné soubory WMA. Jiné soubory budou ignorovány. Soubory MP3 a WMA, které lze přehrát, je možno také uložit na pevný disk přístroje» strana 19, Pevný disk (HDD). Externí zdroje Vstup AUX a MDI Vstup AUX Stiskněte tlačítko MEDIA AUX. Externí zdroje zvuku připojené ke vstupu AUX nelze ovládat přes navigační systém. Přes navigační systém lze pouze regulovat hlasitost. Do vstupu AUX se používá standardní kolíkový konektor 3,5 mm. Pokud nemá externí zdroj zvuku tento konektor, je nutné použít adaptér. Vstup MDI - multimediální vstup Stiskněte tlačítko MEDIA MDI. Přes navigační systém je možné přehrávat soubory audio na externích nosičích připojených přes multimediální vstup ve formátu MP3, WMA, OGG-Vorbis a AAC. Externí zdroje zvuku připojené ke vstupu MDI lze ovládat přes navigační systém. Kdykoliv můžete na přístroji autorádia zvolit jiný zdroj zvuku. Dokud externí zdroj zvuku nevypnete, je na pozadí stále aktivní. Popis ovládání externího zdroje zvuku si přečtěte v Návodu k obsluze od příslušného výrobce. Pro připojení externích zdrojů zvuku přes vstup MDI použijte speciální adaptér. ipod Jestliže připojíte přes vstup MDI zařízení ipod, otevře se nabídka, ve které můžete volit jednotlivé adresáře ipodu (playlist, interpret, album, název skladby atd.). Přizpůsobení hlasitosti reprodukce externího zvukového zdroje Hlasitost reprodukce externího zdroje zvuku lze změnit regulátorem hlasitosti na navigačním systému 1. V závislosti na připojeném zvukovém zdroji lze také změnit nastavení výstupu hlasitosti na tomto zdroji. Kromě toho můžete změnit citlivost vstupu externího zvukového zdroje, abyste mohli přizpůsobit hlasitost reprodukce externího zvukového zdroje jiným zdrojům, nebo vyloučit rušivé jevy» strana 10, Nastavení médií. Podmínky pro úspěšné připojení Připojena mohou být pouze USB zařízení specifikace 2.0. Verze alokační tabulky souborů FAT (File Allocation Table) připojeného zařízení musí být FAT16 (< 2 GB) nebo FAT32 (> 2 GB). Při přehrávání ze zařízení s pevným diskem (HDD), na kterém je velký objem dat, může docházet k časovému zpoždění při načítání přehledu hudebních dat. Při přehrávání ze zařízení, na kterém je složitá struktura adresářů, může docházet k časovému zpoždění při načítání hudebních dat. Struktura adresářů na připojeném zařízení by neměla přesáhnout hloubku osmi podadresářů. Jeden adresář by neměl obsahovat více než 1000 souborů. K připojení externího zařízení se nesmí použít žádný USB prodlužovací kabel nebo USB rozbočovač (HUB). POZOR Nikdy neodkládejte externí zdroj na přístrojovou desku. Mohl by při náhlém jízdním manévru vletět do prostoru pro cestující a zranit je. Nikdy nesmíte externí zdroj pokládat do blízkosti airbagů. Mohl by být při aktivaci airbagu vymrštěn do prostoru pro cestující a zranit je. Externí zdroj nesmíte během jízdy držet v ruce nebo na kolenou. Mohl by při náhlém jízdním manévru vletět do prostoru pro cestující a zranit je. Připojovací kabel externího zdroje vždy veďte tak, aby vás při jízdě neomezoval. UPOZORNĚNÍ Vstup AUX se smí používat pouze pro zvukové zdroje! Poznámka Externí zvukový zdroj připojený přes AUX přehrávejte pouze tehdy, pokud není zároveň připojen externí zvukový zdroj přes MDI. Je-li přes AUX připojený externí zdroj zvuku, který je napájen externím napájecím adaptérem, může se stát, že audio signál bude rušen. Záleží na kvalitě použitého adaptéru. 18 Režim MEDIA

21 Pevný disk (HDD) Ukládání souborů MP3 a WMA na pevný disk (HDD) Režim video Vkládání a spouštění video DVD Pokud byste přístroj během ukládání vypnuli, tak se po uložení posledního celého souboru proces přeruší. Výběr, uložení a úprava titulů nebo adresářů Vyberte z paměťové SD karty audio tituly nebo adresáře, které byste chtěli uložit na pevný disk. Ve výběrovém okně dostupných zdrojů audio můžete pro uložení na pevný disk vybrat celý obsah vloženého datového nosiče. Stiskněte tlačítko MEDIA Výběr. - otevření nabídky práce s adresářem Hrát - automatické spuštění přehrávání Kopírovat - uložení titulu nebo adresáře na pevný disk Soubor/adresář vložit sem - uložení přímo do aktuálního adresáře pevného disku Založit nový adresář - založení nového adresáře Zrušit - přerušení ukládání Přejmenovat otevření zadávací obrazovky, ve které můžete změnit název titulu nebo adresáře Smazat - smazání zvoleného titulu nebo adresáře Adresář může mít maximálně sedm podadresářů. Nadřazený adresář otevřete stisknutím funkčního tlačítka. Během ukládání audiosouborů můžete i nadále poslouchat skladby z tohoto nebo jiného zdroje audio. Poznámka Uložení 100 hudebních titulů o průměrné délce 3 až 5 minut trvá zhruba 40 minut. Obr. 7 Nabídka DVD / Ovládání nabídky filmu Video-DVD zasuňte do otvoru pro CD/DVD potištěnou stranou nahoru jen natolik, dokud ho přístroj sám nepřevezme a nevsune dál. Reprodukce video-dvd se spustí automaticky. Načtení dat z video-dvd může trvat několik sekund; během této doby zůstává displej tmavý. Obraz je reprodukován, jen pokud vozidlo stojí. Za jízdy je displej vypnutý, reprodukován je jen zvuk. Abyste vyvolali nabídku DVD, dotkněte se krátce displeje. Jestliže se opět dotknete displeje, nabídka DVD se zase vypne. Jestliže nebudete s nabídkou DVD pracovat, tak se po 15 sekundách automaticky vypne. Poměry stran Film se spustí s přednastaveným poměrem stran. Poměr stran můžete změnit v nabídce Nastavení videa» strana 12, Nastavení videa. Nabídka video-dvd AV - přepnutí na připojený externí zdroj video TV - přepnutí na režim TV DVD - přepnutí na video-dvd, které je vložené do interní mechaniky CD/DVD Audio - přepnutí na nabídku Audio Menu - přepnutí do nabídky filmu» obr. 7 Obraz - změna jasu, kontrastu nebo nastavení barev displeje Kapitola - přepnutí na seznam kapitol - krátkým stisknutím se vrátíte na začátek přehrávané kapitoly, opětovným stisknutím se vrátíte na začátek předcházející kapitoly Režim MEDIA 19

22 - krátkým stisknutím se přemístíte na začátek další kapitoly - přehrávání bude na aktuálním místě přerušeno a symbol se změní na - po stisknutí bude přehrávání z téhož místa opět pokračovat 20 Režim MEDIA

23 Režim TV Hlavní nabídka TV Obr. 8 Nabídka TV Televizní obraz je reprodukován, jen pokud vozidlo stojí. Za jízdy je displej vypnutý, reprodukován je jen zvuk. DVB-T (Digital Video Broadcasting-Terrestrial) U DVB-T je televizní signál přenášen pozemně. DVB-T nabízí příjem ve vysoké kvalitě. Pokrytí signálem DVB-T je zatím zejména v průmyslových a hustě obydlených oblastech. Proto byl pro tento přístroj vyvinut hybridní tuner, který v sobě obsahuje jak běžný analogový, tak i digitální (DVB-T) televizní přijímač. To, jaké TV vysílání přijímáte, poznáte podle informace na informačním panelu a po přepnutí a vyvolání nabídky TV i na displeji. Analogové a digitální vysílání je značeno rozdílně; na displeji se zobrazuje buď Analog nebo DVB-T. Stiskněte tlačítko MEDIA TV - na celém displeji se objeví naposledy přehrávaný televizní program (kanál) v přednastaveném poměru stran» strana 12, Nastavení televize. Nabídku TV vyvoláte dotykem na displej. nebo - přepínají na vedlejší televizní program v seznamu programů, stejně jako tlačítka se šipkou na přístroji Audio - přepnutí na nabídku Audio a začne přehrávat naposledy zvolený zdroj audia Seznam stanic - otevření seznamu analogových televizních stanic a digitálních televizních a rozhlasových stanic, které je možno v daném okamžiku přijímat Paměť - otevření paměti analogových televizních stanic a digitálních televizních a rozhlasových stanic, které byly ručně uloženy do paměti Uložit - uložení zobrazené televizní stanice Smazat - smazání uložené televizní stanice Extra - zobrazení dalších funkcí Teletext - otevření teletextu aktuální TV stanice, pokud je teletext k dispozici Displej - zobrazení nabídky ke změně nastavení displeje EPG - otevření elektronického programového průvodce, pokud lze tuto službu digitální stanicí prostřednictvím DVB-T v daném místě přijímat Manuálně - přepnutí na manuální nastavování televizního kanálu pomocí tlačítek se šipkami na přístroji nebo na displeji hlavní nabídky TV Otáčením ovládacího knoflíku 1 nastavíte televizní kanál nebo digitální program ručně. Zobrazení v režimu TV Některé televizní stanice nabízejí programy ve dvou jazycích, tzv. dual. Jazykový kanál zvolíte v nastavení TV» strana 12, Nastavení televize. V levém horním rohu se pak zobrazí Kanál A nebo Kanál B. Jestliže je vysílaný program ve stereu, objeví se vpravo na displeji ještě symbol pod funkčním tlačítkem. U programu vysílaného ve dvou jazycích (dual) se na tomtéž místě zobrazí symbol. Jestliže televizní stanice vysílá ještě Teletext, zobrazí se v pravém horním rohu displeje TT. Pokud danou televizní stanici teletext nevysílá, zobrazí se po zvolení funkce teletext. Podporuje-li nastavená televizní stanice elektronického programového průvodce, zobrazí se v pravém horním rohu displeje EPG (Electronic Program Guide). Není-li EPG v daném místě k dispozici, objeví se po zvolení funkce EPG funkčním tlačítkem Extra pouze. Zobrazení teletextu Stiskněte tlačítko MEDIA TV Extra Teletext Potřebujete-li přejít na číselně další nebo předcházející stránku, stiskněte funkční tlačítko nebo. Jestliže se dotknete displeji, na které je teletext, objeví se současně s teletextem i obraz televize. Dotknete-li se displeje ještě jednou, obraz televize na pozadí se opět zavře. Stop - zastaví zobrazení stránky teletextu na aktuální podstránce. Důvodem je, že některé stránky teletextu mají i několik podstránek, které se jinak zobrazují automatickým přepínáním. Režim MEDIA 21

24 Zoom - zvětší zobrazení aktuální stránky teletextu. Stisknout jednou zobrazí se na celou stránku horní polovina aktuální stránky teletextu; stisknout dvakrát zobrazí se spodní polovina. Opětovným stisknutím přepnete opět k normálnímu zobrazení stránky teletextu. V některých zemích se musí u servisního partnera ŠKODA nastavit vhodné kódování Teletextu a EPG pro TV-Tuner. Otevření elektronického programového průvodce EPG Stiskněte tlačítko MEDIA TV Extra EPG - elektronický programový průvodce Info - zobrazení informací k označenému a následujícímu programu Zvolit - elektronický programový průvodce se zavře a označenou televizní stanici lze sledovat v režimu TV Elektronický programový průvodce je k dispozici jen u stanic přijímaných prostřednictvím DVB-T, pokud ho tyto stanice vysílají. Vysílání, která jsou zobrazena v seznamu, nelze zvolit přímo stisknutím. Vysílání, která jsou v seznamu, je možno označit, zobrazit a vyvolat jen pravými funkčními tlačítky. 22 Režim MEDIA

25 Režim PHONE Hlavní nabídka TELEFON Obr. 9 Hlavní nabídka TELEFON SMS - nabídka textových zpráv» strana 24, Nabídka SMS Přijaté zprávy - zobrazení přijaté zprávy Psát - psaní SMS. Extra - zobrazení dalších funkcí Vypnout/zapnout mikrofon - vypnutí/zapnutí mikrofonu během hovoru Vypnout/zapnout vyzvánění - deaktivace/aktivace vyzvánění přes reproduktory vozidla Privátní režim - reprodukce zvukového výstupu přes telefon Handsfree - reprodukce zvukového výstupu přes reproduktory vozidla Detaily konference - spojení/rozdělení telefonních hovorů jednotlivých účastníků telekonference» strana 24, Telekonference POZOR Před prvním spojením mobilního telefonu je třeba mobilní telefon spárovat s hands-free - podrobné informace k tomu najdete v Návodu k obsluze Vašeho vozidla a Návodu k obsluze Vašeho mobilního telefonu. Stiskněte tlačítko PHONE - přijetí hovoru, vytočení zadaného čísla. V hlavní nabídce TELEFON se po stisknutí zobrazí seznam volání. SOS - tísňové volání Hlasová schránka - nastavení hlasové schránky Jméno - zadání jména Číslo - zadání čísla Seznamy volání - volba čísla ze seznamu volání Telefonní seznam - volba čísla z telefonního seznamu - smazání záznamu OK - uložení záznamu Předvolba 2 až Předvolba 6 - tlačítka zrychlené volby - zadání čísla - mazání číslic - vytočení čísla - telefonní seznam» strana 23, Telefonní seznam Seznamy volání - seznam hovorů Nepřijaté hovory - seznam nepřijatých hovorů Volaná čísla - seznam volaných čísel Přijaté hovory - seznam přijatých hovorů V prvé řadě věnujte pozornost řízení! Jako řidič nesete plnou zodpovědnost za dopravní bezpečnost. Systém používejte jen tak, abyste měli vozidlo za každé dopravní situace plně pod kontrolou - nebezpečí nehody! Telefonní seznam Vytočení telefonního čísla z telefonního seznamu Stiskněte tlačítko PHONE - pro zobrazení dalších záznamů v nabídce Telefonní seznam pohybujte posuvníkem směrem dolů. - zobrazení telefonního seznamu - zobrazení informací o záznamu v telefonním seznamu (jestliže stisknete zobrazení telefonního čísla, začne se vytáčet) - zobrazení displeje určené k zadávání čísel - kmitočtové tóny tlačítek DTMF» strana 24, Kmitočtové tóny tlačítek DTMF Vytvořit - vytvoření hlasového záznamu, po jeho uložení se zobrazí vedle pozice symbol Smazat - smazání hlasového záznamu Přehrát - přehrání hlasového záznamu Hledat - výběr záznamu v telefonním seznamu Vyhledávání záznamu v telefonním seznamu Stiskněte tlačítko PHONE - zobrazení telefonního seznamu Hledat - otevření zadávací obrazovky - vytočení čísla OK - přesun na záznam, který je v zadávacím řádku zvýrazněn Režim PHONE 23

26 - zadávací obrazovka se zavře, aniž by se obsah zadávacího řádku použil - zobrazení telefonního seznamu Telefonní hovor a funkce během hovoru Hovory lze přijímat i v případě, že je navigační systém vypnutý. Vytáčí-li se číslo nebo je přijatý hovor, změní hlavní nabídka TELEFON svůj vzhled na Telefonní hovor. Příchozí telefonní hovor - přijmutí telefonního hovoru - odmítnutí telefonního hovoru Během telefonního hovoru Jestliže během telefonního hovoru stisknete funkční tlačítko, tak se u probíhajícího hovoru vypne zvuk (zobrazení: Hovor přidržen ). To znamená, že spojení zůstává zachováno, ale hovor se nepřenáší. Stisknete-li opětovně funkční tlačítko, je možno v hovoru pokračovat. Stisknete-li během telefonního hovoru funkční tlačítko, tak se probíhající hovor ukončí a přístroj se přepne do hlavní nabídky TELEFON. Vytočení dalšího čísla během hovoru Během telefonního hovoru stiskněte funkční tlačítko, abyste hovor přidrželi. Vytočte nové telefonní číslo nebo vytočte číslo uložené v paměti. Jestliže jste s novým volaným navázali spojení, můžete mezi oběma volanými přepínat tak, jak je popsáno dále. Čekání hovoru a přepínání mezi dvěma účastníky hovoru Jestliže Vám někdo během telefonního hovoru volá, objeví se na displeji pod aktuálním hovorem číslo nebo jméno volajícího (funkce: čekání hovoru ). Jestliže si přejete druhý hovor odmítnout, stiskněte v řádku Příchozí hovor funkční tlačítko. Jestliže si přejete druhý hovor přijmout, stiskněte v řádku Příchozí hovor funkční tlačítko. Spojení s původním účastníkem se přeruší, ale neukončí (zobrazení: Hovor přidržen ). Jestliže stisknete funkční tlačítko v řádku Hovor přidržen, bude hovor s tímto účastníkem pokračovat a hovor s druhým účastníkem bude přidržen. Tímto způsobem můžete mezi oběma účastníky hovoru přepínat. Chcete-li ukončit spojení s účastníkem, jehož číslo je zobrazeno v tomto řádku, stiskněte funkční tlačítko. Telekonference Telekonference nabízí možnost vzájemné komunikace se všemi účastníky příchozích /odchozích telefonních hovorů. Všichni účastníci telekonference se mohou vzájemně slyšet a mluvit spolu. + - účastník hovoru se bude účastnit telekonference - - účastník hovoru bude vyřazen z telekonference Kmitočtové tóny tlačítek DTMF Každému tlačítku telefonu je přiřazen určitý kmitočtový tón DTMF (Dual-tone Multi Frequency = tónová volba). Tónové volby se využívá např. pro zadání hesla přes telefon nebo volání účastníka v Call-Centru. Jestliže je během hovoru požadováno zadání kmitočtového tónu DTMF, otevřete stisknutím funkčního tlačítka vlevo dole pole s tlačítky a postupujte dle pokynů (např.: Chcete-li hovořit s naším pracovníkem, stiskněte prosím 3 ). Také si můžete nějakou delší tónovou volbu ve Vašem mobilním telefonu uložit. Jestliže je během hovoru požadováno zadání kmitočtového tónu DTMF, vyvolejte příslušný záznam z telefonního seznamu tak, jak je popsáno. Stisknete-li v zadávací masce funkční tlačítko DTMF, přehraje se v zadávacím řádku pořadí znaků v podobě kmitočtových tónů DTMF. Počítejte s tím, že se v řadě znaků pro kmitočtové tóny DTMF nesmí objevit znak +, neboť tento znak přehrávání kmitočtových tónů přerušuje. Nabídka SMS Nabídku SMS je možné využít pouze, pokud je Vaše vozidlo vybaveno Univerzální přípravou pro telefon GSM III a telefon je spárován s hands-free sadou pomocí profilu rsap, viz Návod k obsluze Vašeho vozidla. Přijaté zprávy Pro zobrazení seznamu přijatých textových zpráv stiskněte v hlavní nabídce TELE- FON funkční tlačítko SMS a vyberte volbu Přijaté zprávy. Přečtené textové zprávy jsou označeny symbolem, nepřečtené jsou označeny symbolem. Přijatou zprávu otevřete stisknutím políčka s příslušnou zprávou. Po otevření zprávy se spolu s textem zprávy zobrazí následující volby: Odpověď - odpověď na textovou zprávu Nová SMS - nová textová zpráva SMS upravit - upravení textové zprávy Smazat - smazání textové zprávy 24 Režim PHONE

27 Možnosti - možnosti volby Přečíst SMS - přístroj přečte textovou zprávu Zpětné volání - volání odesílateli textové zprávy Kopírovat - zkopírování textové zprávy do mobilního telefonu Poslat dál - přeposlání textové zprávy Vedle každé zprávy v seznamu přijatých textových zpráv se nachází funkční tlačítko, po jeho stisknutí se zobrazí následující volby: Kopírovat - zkopírování textové zprávy do mobilního telefonu Poslat dál - přeposlání textové zprávy Smazat záznam - smazání textové zprávy Smazat seznam - smazání všech textových zpráv v seznamu Psaní a odesílání textových zpráv V hlavní nabídce TELEFON stiskněte funkční tlačítko SMS a vyberte volbu Psát. Zobrazí se zadávací obrazovka určená k psaní textu. Pokud bude mít textová zpráva více než 160 znaků, bude odeslána jako dvě/více zpráv. Pro odeslání textové zprávy stiskněte funkční tlačítko, zobrazí se zadávací obrazovka pro ruční zadání telefonního čísla příjemce. Příjemce textové zprávy můžete vybrat také v některé z následujících nabídek: Sezn. volání - seznam hovorů Nepřijaté hovory - seznam nepřijatých hovorů Volaná čísla - seznam volaných čísel Přijaté hovory - seznam přijatých hovorů Telef. seznam - telefonní seznam Po zadání příjemce odešlete zprávu stisknutím funkčního tlačítka. Odeslaná textová zpráva nebude zobrazena v navigačním systému, ani v telefonu. Poznámka V nabídce SMS se zobrazí pouze přijaté SMS, které došly v době, kdy byl mobilní telefon propojen s navigačním systémem. Režim PHONE 25

28 Režim TONE Nastavení zvuku Střední - střední Vysoké - vysoké Nastavení hlasitosti v závislosti na rychlosti - zvýšení hlasitosti při zvýšení rychlosti jízdy AV-výstup - aktivace externího zdroje DVD DVD - DVD Vyp. - vypnuto Potvrzovací tón - zapnutí / vypnutí zvukového znamení při stisku kláves Zap. - zapnuto Vyp. - vypnuto Nastavení EQ - nastavení ekvalizéru (lineární, řeč, rock, klasik, dance) Surround -nastavení prostorového zvuku Obr. 10 Nastavení zvuku Stiskněte tlačítko TONE. Výšky - středy - basy - nastavení výšek, středů a basů Balance-fader - vyvážení hlasitosti (vlevo a vpravo = balance), (vpředu a vzadu = fader, položte prst na displej na pohyblivý terč a pohybujte s ním do požadované polohy» obr. 10) Nastavení hlasitosti - nastavení hlasitosti Hlasitost při zapnutí - nastavení úrovně hlasitosti při zapnutí Dopravní vysílání - nastavení úrovně hlasitosti příchozích dopravních vysílání (TP) Navigace a hlasové ovládání - nastavení úrovně hlasitosti navigace a hlasového ovládání Hlasitost řeči - nastavení úrovně hlasitosti řeči při hlasovém ovládání Navigační pokyny - nastavení hlasových navigačních pokynů» strana 11, Nastavení navigace Snížení hlasitosti - nastavení úrovně snížení hlasitosti aktuálního zdroje zvuku při navigačním hlášení Nízké - nízké Střední - střední Vysoké - vysoké Hlasitost telefonu - nastavení úrovně hlasitosti telefonu PDC: snížení hlasitosti - nastavení snížení hlasitosti během aktivní kontroly vzdálenosti při parkování Vyp. - vypnuto Nízké - nízké 26 Režim TONE

29 Režim MAP Zobrazení mapy Stiskněte tlačítko MAP. Obr. 11 Zobrazení mapy s dodatečným oknem pro zobrazení kompasu - mapa se rozšíří na celý displej Změna druhu zobrazení -2D - dvojrozměrné zobrazení -3D - trojrozměrné zobrazení -Topograph. - dvojrozměrné zobrazení mapy pohledem seshora s barevným znázorněním vrstevnic (hory, údolí, atp.) Funkční tlačítko Navigace - nabídka je odlišná podle zvoleného režimu navigování» strana 28, Funkční tlačítko Navigace A - ukazuje, jaké médium zdroje je právě aktivní volba jiné rozhlasové stanice uložené v paměti - krátkým stisknutím se vrátíte na začátek přehrávané skladby, opětovným stisknutím se vrátíte na začátek předcházející skladby - krátkým stisknutím se přemístíte na začátek další skladby - přehrávání bude na aktuálním místě přerušeno a symbol se změní na - po stisknutí bude přehrávání z téhož místa opět pokračovat Pokud je v nabídce Nastavení systému zapnuto zobrazení času» strana 11, Nastavení systému, zobrazí se na pozici A aktuální čas. Extra Mapa cíle - zobrazí na mapě aktuální cíl, který je vybraný v hlavní nabídce Navigace. Pomocí funkčního tlačítka vpravo pod zobrazením kompasu se mapa vystředí opět podle polohy vozidla Dodatečné okno - nabídka je odlišná podle zvoleného režimu navigování» strana 28, Funkční tlačítko Dodatečné okno Den / noc - přepínání mezi denním a nočním režimem zobrazení Detaily mapy - zvolení kategorie zvláštních cílů, které se pomocí symbolů zobrazí na mapě» strana 11, Nastavení mapy Dopor. jízd. pruhů - během navigování k cíli se při jízdě a odbočování na silnicích s více jízdními pruhy objeví v zobrazení mapy malé dodatečné okno s doporučením určitého jízdního pruhu Vypnout displej - je možné vypnout displej do tzv. úsporného režimu, kdy je zobrazen pouze černý displej a v dolní části se zobrazí pouze aktuální informace o zdroji audio. Displej uvedete do aktivního režimu dotykem na displej nebo na kterékoli tlačítko kromě stisknutí tlačítka 1. Změna měřítka mapy a zobrazení Stisknutím funkčního tlačítka vpravo dole se zobrazením stávajícího měřítka mapy se vyvolají další funkční tlačítka, kterými lze měnit výřez a měřítko mapy. Pokud nebudete s těmito funkčními tlačítky pracovat, tak se po několika sekundách opět ztratí. - dočasně přepne zobrazení mapy do přehledného zobrazení (menší měřítko). Po několika sekundách se zobrazení vrátí do původního (většího měřítka). + nebo - - zvětšuje nebo zmenšuje měřítko mapy. Měřítko mapy můžete také měnit posouváním regulátoru ve stupnici. - přepne během navigování k cíli na přehlednou mapu, na které bude zobrazen výchozí i cílový bod - zapnutí automatického zoomu během navigování k cíli. Jestliže je automatický zoom aktivní, mění se měřítko mapy automaticky v závislosti na projížděné trase (dálnice: velké měřítko mapy - město: malé měřítko mapy). Zapnutý automatický zoom je signalizován tímto zobrazením měřítka. Automatický zoom vypnete opětovným stisknutím měřítka nebo měřítko změníte manuálně tlačítkem nabídek 15. Posunutí mapy podle polohy vozidla nebo cíle trasy Výřezem mapy můžete pohybovat tak, že se prstem dotknete displeje a, aniž byste ho od ní oddálili, pohybujete jím po displeji. Funkční tlačítka a symboly během navigování k cíli - aktuální poloha vozidla - vystředění mapy podle aktuální polohy vozidla - vystředění mapy podle cíle trasy Režim MAP 27

30 Funkční tlačítko Navigace Obr. 12 Zobrazení mapy ve 3D během navigování k cíli V závislosti na zvoleném režimu navigování se na pozici A zobrazují různá funkční tlačítka. Režim vypnutého navigování Navigace Start navigování - zahájení navigování k cíli, vybranému v hlavní nabídce Navigace, případně bude v navigování k němu pokračovat Zadat nový cíl - vyvolání nabídky Nový cíl, aby bylo možno v hlavní nabídce Navigace zvolený cíl změnit» strana 32, Funkční tlačítko Nový cíl Parametry trasy - změna kritéria pro výpočet trasy» strana 32, Funkční tlačítko Parametry - uložení aktuální polohy vozidla do paměti cílů jako vlajkový cíl - vzdálenost do dílčího cíle - předběžný čas příjezdu do cíle nebo doba jízdy Ukončit navigování - ukončení navigování k cíli v aktuální poloze vozidla. Stisknutím funkčního tlačítka Navigace a Start navigování je možno v navigování k cíli kdykoliv pokračovat Nový dílčí cíl - vyvolá nabídku Nový cíl, aby bylo možno zadat dílčí cíl, do kterého by se mělo dojet během stávajícího navigování k cíli» strana 35, Funkční tlačítko Extra Zácpa vpředu - ruční zadání dopravní zácpy vpředu a k navrhnutí nejbližší průjezdné trasy» strana 36, Manuální uzavření úseku Parametry trasy - změna kritéria pro výpočet trasy» strana 32, Funkční tlačítko Parametry uložit - uložení aktuální polohy vozidla do paměti cílů jako vlajkový cíl Plán trasy - zobrazení plánu trasy Režim navigování terénem Navigace terénem Zadat start trasy terénem - zadání bodu, ze kterého bude zahájeno navigování terénem Opačný směr trasy - projetí trasy v opačném směru Z nejbližšího bodu - navigování terénem z nejbližšího bodu Zvolit bod na trase - navigování terénem z bodu na trase Z prvního bodu - navigování terénem z prvního bodu trasy Zadat nový cíl - zadání cíle na silnici - opustíte tak režim navigace terénem Režim navigování s jedním cílem... /... - vzdálenost do cíle - předběžný čas příjezdu do cíle nebo doba jízdy Ukončit navigování - ukončení navigování k cíli v aktuální poloze vozidla. Stisknutím funkčního tlačítka Navigace a Start navigování je možno v navigování k cíli kdykoliv pokračovat. Nový dílčí cíl - vyvolání nabídky Nový cíl, aby bylo možno zadat dílčí cíl, do kterého by se mělo dojet během stávajícího navigování k cíli» strana 32, Funkční tlačítko Nový cíl Zácpa vpředu - ruční zadání dopravní zácpy vpředu a k navrhnutí nejbližší průjezdné trasy» strana 36, Manuální uzavření úseku Parametry trasy - změna kritéria pro výpočet trasy» strana 32, Funkční tlačítko Parametry - uložení aktuální polohy vozidla do paměti cílů jako vlajkový cíl Režim navigování s dílčími cíli... /...,... /... - vzdálenost do cíle Funkční tlačítko Dodatečné okno Obr. 13 Dodatečné okno se zobrazením navigačních manévrů / Dodatečné okno se zobrazením seznamu pokynů 28 Režim MAP

31 V jednotlivých režimech navigování se na této pozici zobrazují různá funkční tlačítka. Kompas - zobrazení kompasu s aktuálním směrem jízdy Mapa polohy - zobrazení mapy s polohou vozidla. Přejete-li si změnit toto zobrazení mapy, dotkněte se jí v dodatečném okně. Zobrazení GPS - zobrazení aktuální polohy vozidla v souřadnicích. Kromě toho se zobrazí ještě počet přijímaných satelitů. Aby se zobrazila i nadmořská výška za symbolem hory, musí být přijímáno nejméně pět satelitů (zobrazení: 3D Fix ). Navigační symboly - zobrazení symbolu následujícího navigačního manévru Seznam pokynů - zobrazení seznamu pokynů Orientační mapa - zobrazení mapy znázorňující vzdálenost mezi aktuální polohou a cílem Plán trasy - zobrazení plánu trasy Režim MAP 29

32 Režim NAV (Navigace) Úvodní informace Kdykoliv nebudete respektovat navigační pokyn a z trasy uhnete, vypočte se trasa znovu. Vypočítání nové trasy trvá několik sekund. Teprve potom budou opět vydávány navigační pokyny. V oblastech, které nejsou digitalizované nebo jejichž digitalizace není úplná a nejsou tedy obsaženy v navigačních datech, se navigační systém snaží navigovat Vás k cíli i nadále. Uvědomte si však, že se může stát, že navigování může být částečně chybné; např. pokud silnice s jednosměrným provozem nebo zařazení silnice do kategorie (dálnice, silnice 1. nebo 2. třídy, atp.) nejsou v navigačních datech zaneseny nebo jsou zaneseny neúplně. Při zadávání adres (město, ulice) jsou Vám k dispozici pouze písmena nebo symboly, která umožňují smysluplné zadání. Zobrazí se seznam se jmény, která přicházejí v úvahu. U složených výrazů, jako např. Karlovy Vary, nezapomeňte také zadat prázdný znak. Poslední hlasový výstup si můžete nechat zopakovat stisknutím tlačítka nabídek 15. Během poslechu doporučení jízdy můžete měnit hlasitost. V tunelech nebo podzemních garážích není vaše anténa v dosahu satelitů GPS. Přístroj se tedy musí orientovat pomocí snímačů kol a interního gyroskopu. POZOR Věnujte svou pozornost v prvé řadě řízení vozidla! Bude-li pozornost řidiče odpoutávána, může to vést k nehodám a poraněním. Jako řidič nesete plnou zodpovědnost za bezpečnost dopravy. Používejte proto funkce tohoto navigačního systému pouze tak, abyste měli ve všech dopravních situacích své vozidlo pod kontrolou! Před navigačními pokyny vždy musíte dát přednost: pravidlům silničního provozu, i když jsou pokyny navigačního systému v rozporu s jejich ustanoveními, konkrétní úpravě dopravními značkami, světelnou signalizací nebo pokyny policistů na daném místě, skutečnostem a okolnostem panujícím na daném místě. Během jízdy dodržujte vždy pravidla silničního provozu. POZOR (pokračování) Dopravní značky a dopravní předpisy mají vždy přednost před navigačními pokyny. Přesto, že navigační databáze obsahuje informace o jednosměrných ulicích, pěších zónách atp., může se skutečná situace kdykoliv změnit. Navigační systém nepočítá se semafory, dopravními značkami STOP a Dej přednost v jízdě, zákazy parkování, stání a zastavení, se zúžením vozovky a s omezením rychlosti. Rychlost jízdy přizpůsobujte dopravní situaci, stavu vozovky a povětrnostním podmínkám. Nenechte se svést, např. navigačním systémem, k rychlé jízdě za mlhy - nebezpečí nehody! Navigační systém se svými četnými možnostmi by měl být obsluhován pouze tehdy, pokud to dopravní situace opravdu dovolí. Vydané navigační pokyny se mohou lišit od aktuální situace, např. z důvodu prací na silnici nebo zastaralých navigačních údajů. V takových případech respektujte vždy dopravní předpisy a navigační pokyny ignorujte. Hlasitost zvukového výstupu by měla být nastavena tak, aby bylo vždy slyšet akustické signály zvenčí, např. zvukové znamení vozidel s právem přednosti jízdy jako jsou vozidla policie, zdravotnické záchranné služby a hasičského záchranného sboru. Poznámka Všechny cíle (názvy států, obcí, ulic, zvláštních cílů) není třeba zadávat včetně diakritických znamének příslušné země (resp. příslušného jazyka v případě zadávání zvláštních cílů). V závislosti na zemi použití nelze některé funkce navigačního systému na displeji od určité rychlosti zvolit. Nejedná se o závadu, ale odpovídá to národním právním předpisům dané země. Navigační data a navigační DVD Navigační data jsou uložena v paměti navigačních dat již při prvním zapnutí a je možné je okamžitě použít k navigaci. Ukládání aktualizovaných navigačních dat může trvat až jednu hodinu. Během ukládání navigačních dat se pro navigování k cíli využívá dat uložených na navigačním DVD. Uvědomte si, že v případě, že byste navigační DVD vyjmuli, navigování k cíli by se ukončilo. Navigování k cíli se pak musí spustit znovu a bude využívat dat uložených v paměti navigačního přístroje. 30 Režim NAV (Navigace)

33 Použití nového navigačního DVD / Aktualizace navigačních dat v přístroji Zasuňte navigační DVD do otvoru pro CD/DVD potištěnou stranou nahoru jen natolik, dokud ho přístroj sám nepřevezme a nevsune dál. Přístroj porovná data uložená na navigačním DVD s daty uloženými v paměti navigačního přístroje. Jsou-li data v paměti navigačního přístroje shodná s daty na navigačním DVD, nebude následovat žádné hlášení. Nejsou-li data na navigačním DVD shodná s daty v paměti navigačního přístroje, následuje příslušné upozornění. Pokud chcete použít data z navigačního DVD stiskněte funkční tlačítko Dále. Abyste data uložená v navigačním přístroji přepsali daty z navigačního DVD, stiskněte funkční tlačítko Instalovat. Během kopírování nebo aktualizace navigačních dat jsou stará data nenávratně smazána a nelze je obnovit. Stiskněte tlačítko Oznámit po uložení, abyste byli o ukončení procesu ukládání informováni. Krátkodobé využívání dat na navigačním DVD Cestujete-li oblastí, která není uložena v paměti navigačního přístroje, jen krátkou dobu, vložte do přístroje navigační DVD určené pro tuto oblast. Stiskněte funkční tlačítko Dále Použít DVD. Přístroj bude k navigaci využívat jen data uložená na navigačním DVD. Jakmile se opět vrátíte do oblasti, která je uložena v paměti navigačního přístroje, stiskněte tlačítko, abyste mohli vložené navigační DVD vyjmout. Aktuálnost navigačních dat a nové navigační DVD Průběh silnic se neustále mění (např. nové silnice, změny názvů ulic a čísel domů). Navigační DVD je nosičem obrovského množství dat, která po určité době již nemohou být aktuální. Mohlo by se pak stát, že by navigování k cíli nebylo bezchybné. Z tohoto důvodu pravidelně aktualizujte navigační data ve Vašem přístroji novým navigačním DVD. Verze navigačních dat Stiskněte dlouze tlačítko SETUP Version info Map version DVD, objeví se 4-místný číselný kód označující verzi navigačních dat. Pro bližší informace se obraťte na servisního partnera ŠKODA. Zadávací obrazovky navigace Výběr cíle ze seznamu Stisknete-li po otevření zadávací obrazovky funkční tlačítko, otevře se seznam se všemi cíli, které lze z paměti navigačního systému vybrat, a které odpovídají zadaným podmínkám (např. Země a Město ). Pro zobrazení všech položek seznamu posuňte posuvník na pravém okraji displeje. Stiskněte v seznamu požadovanou položku, čímž zadání adresy převezmete. Vymezení cíle a jeho výběr ze seznamu Během zadávání cíle do zadávacího řádku můžete stisknutím funkčního tlačítka ** kdykoliv otevřít seznam cílů, které lze vybrat. V seznamu se zobrazí jen cíle, které vyhovují podmínkám a pořadí znaků v zadávacím řádku a jsou uloženy v paměti navigačního systému. Ve funkčním tlačítku ** se zobrazí počet cílů, které je možno vybrat, pokud jich je méně než sto. Je-li pro výběr méně než šest cílů, zadávací obrazovka se automaticky zavře a zobrazí se seznam možných cílů. Hlavní nabídka navigace Úvodní informace Stiskněte tlačítko NAV. Obr. 14 Hlavní nabídka navigace s adresou Parametry - otevření nabídky k zadání parametrů trasy» strana 32, Funkční tlačítko Parametry Poloha - otevření okna se souřadnicemi místa, na kterém právě stojíte - uložení aktuální polohy do paměti cílů jako vlajkový cíl Nový cíl - otevření nabídky k zadání nového cíle Adresa - zadání adresy pomocí zadávací obrazovky pro výběr cílové adresy» strana 32, Funkční tlačítko Adresa Zvláštní cíle - otevření vyhledávací obrazovky k vyhledání zvláštního cíle buď z cílů určité kategorie nebo prostřednictvím zadání názvu nebo telefonního čísla» strana 33, Funkční tlačítko Zvláštní cíle Režim NAV (Navigace) 31
