1 Přehledový katalog Ochrany před přepětím 2018

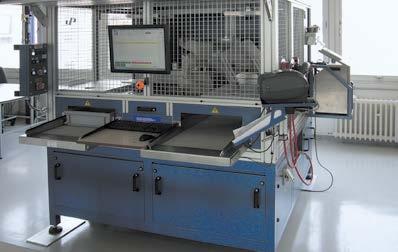

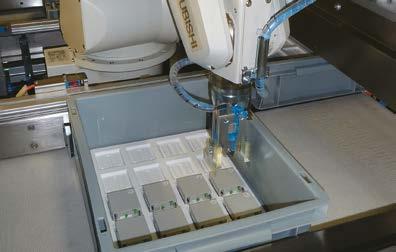

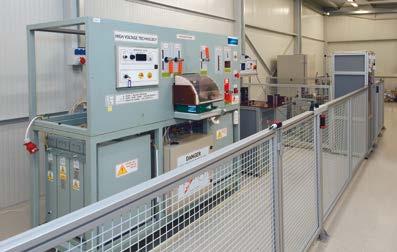

2 Kdo jsme A co děláme SALTEK. Moderní přední česká společnost specializující se na vývoj a výrobu ochran před přepětím. Nabízíme komplexní sortiment svodičů bleskových proudů a přepěťových ochran typu 1 až 3 podle ČSN EN a přepěťových ochran pro informatiku, měření a regulaci a telekomunikace. Výrobky SALTEK zajišťují ochranu před atmosférickým i technologickým přepětím a tím přinášejí bezpečnost a bezproblémový chod technologií, strojů a spotřebičů v průmyslu, dopravě, telekomunikacích, datových centrech, kancelářských budovách i v běžných domácnostech. Více než 20letá úspěšná historie v ČR i v zahraničí Na trhu působíme již od roku Naše výrobky chrání různé technologie v mnoha zemích Evropy, Asie a Afriky. Export realizujeme prostřednictvím dceřiných firem SALTEK TRADE a SALTEK Slovakia. Vlastní vývoj = základ pro trvalý a dynamický rozvoj Vlastní vývoj zajištující neustálý proces inovace považujeme za základ dalšího rozvoje. Zkušený vývojový tým pracuje ve špičkově vybavené testovací laboratoři s unikátními přístroji a technologiemi, které podporují rychlý a kvalitní vývojový proces. Nejmodernější materiály, konstrukční postupy, technologie a měřicí metody jsou pro nás samozřejmostí. Flexibilita a rychlost = základní slib Flexibilní přístup k realizaci speciálních zákaznických řešení na míru a výrobků ODM/OEM po celém světě. Rychlé dodávky do 48 hodin kamkoli v ČR a SR. Zákazníci = hnací motor Zákazníci jsou naší trvalou inspirací. Zkušenosti z praxe ve spojení s technickými inovacemi nám dávají možnost poskytovat řešení komplexní ochrany před přepětím. Kvalitní a rychlá technická podpora, pravidelné vzdělávání odborníků i široký marketingový a prodejní servis jsou naším standardem. Kvalita + světové normy = samozřejmost Bezpečnost, spolehlivost a kvalita našich výrobků je pro nás prvořadá! Kvalita je naše image. Jsme certifikováni dle mezinárodních standardů: ČSN EN ISO 9001 ČSN EN ISO OHSAS Jsme aktivním členem českých i mezinárodních normalizačních institucí - ÚNMZ, IEC a CENELEC, které určují standardy pro vývoj ochran v budoucnosti. 2

3 Přehledový katalog Ochrany před přepětím Co umíme Řešení komplexní ochrany před přepětím Spojujeme technické inovace se zkušenostmi z praxe. Díky propojení vývoje s informacemi od zákazníků poskytují výrobky SALTEK řešení komplexní ochrany před přepětím pro nejrůznější aplikace v různých odvětvích. Průmysl V průmyslových objektech jsou využívány velice sofistikované systémy, které jsou náchylné na abnormality způsobené přepětím v napájecích sítích a signálových linkách. Výrobky SALTEK minimalizují odstávky výrobních technologií a následné finanční ztráty. Ochrana napájecí sítě 230/400 V Ochrana napájecí sítě do V Ochrana přístupových systémů, EZS, EPS Ochrana signálových a komunikačních linek Budovy V bytových i komerčních budovách se nachází velké množství citlivých technologií a spotřebičů. Výrobky SALTEK podstatně zvyšují jejich spolehlivost, a tím významně posilují uživatelský komfort budovy. Ochrana napájecí sítě 230/400 V bez nebo s možností umístění SPD do neměřené části (před elektroměr) Ochrana anténních systémů Ochrana EZS, EPS, CCTV, přístupových systémů, telekomunikačních linek, datových sítí atd. Ochrana TZB (vytápění, klimatizace atd.) Fotovoltaické (PV) systémy PV systémy musí vzhledem ke svému umístění odolávat náročným povětrnostním vlivům. Výrobky SALTEK zajišťují nejlepší ochranu před přechodnými přepěťovými jevy pro bezporuchový provoz po celou dobu jejich životnosti. Ochrana PV elektráren / PV technologií pro rodinné domy a pro průmyslové objekty / Ostrovní PV technologie. Ochrana DC i AC strany Ochrana signálových linek Antény a vysílače Přijímací a vysílací systémy jsou umisťovány na velice exponovaných místech, kde musí během své životnosti odolávat atmosférickým jevům. Výrobky SALTEK zajišťují nejlepší možnou ochranu technologie před úderem blesku a indukovaným přepětím a výrazně tak zvyšují provozní spolehlivost technologií na přenosových trasách. Ochrana napájecí sítě 230/400 V Ochrana anténních svodů Ochrana komunikačních linek Datová centra V éře informačních technologií jsou datová centra nebo serverovny nezbytnou součástí života a uložená data jsou kriticky důležitá. Nedostupnost, případně úplná ztráta dat může mít katastrofální následky jak v průmyslové sféře, tak v běžném životě. Výrobky SALTEK je ochrání a zabrání technickým problémům a finančním ztrátám. Ochrana napájecí sítě 230/400 V Ochrana signálových a datových linek Produktovody Velice rozsáhlé systémy, které jsou vystaveny nežádoucím účinkům úderu blesku, indukci ze souběhu VN, VVN nebo bludným proudům v blízkosti železnice. Tyto jevy mají negativní vliv na technologie nutné pro jejich bezporuchový provoz. Výrobky SALTEK zajišťují nejlepší možnou ochranu těchto technologií a výrazně tak zvyšují jejich spolehlivost. Ochrana napájecí sítě 230/400 V a sítě do V Ochrana přístupových systémů, EZS, EPS, signálových a komunikačních linek Ochrana potrubí před indukovaným napětím 3

4 SALTEK on-line Informace o výrobcích vždy po ruce Pokud nemáte zrovna po ruce náš Katalog či jiný tištěný zdroj informací, které Vás zajímají, navštivte ucelený přehled o našich výrobcích a podpoře on-line. A co na naleznete především? On-line katalog ( Vždy nejaktuálnější informace o nabídce ochran SALTEK Generování katalogového/výrobkového listu konkrétního výrobku do PDF pro tisk i uložení Kompletní technické údaje Rozměrové výkresy a schémata zapojení Návody Prohlášení o shodě Katalogy a brožury ( Příručky, Katalog a další ke stažení i objednání. ŘEŠENÍ Rodinný dům Ochrana před bleskem a přepětím 5. vydání Technická podpora ( Pro řešení a optimalizací projektů i návrhy dodatečných řešení v existujících objektech. Nabízíme širokou podporu v oblasti vnitřní ochrany před bleskem podle souboru norem ČSN EN Vyplňte formulář nebo volejte na bezplatnou linku v pracovní dny mezi h. Volejte ZDARMA Prodejní místa ( Široká síť obchodních partnerů podle krajů. Školení pro profesionály ( Kompletní nabídka školení pro projektanty, elektromontážníky a další zájemce s termíny a místy konání. 4

5 Přehledový katalog Ochrany před přepětím Novinky 2018 FLP-25-T1-V(S)/.. Řada ochran (SPD) FLP-25-T1-V je doplněna o výrobky vhodné pro jednofázové přípojky napájecích systémů TN-C (TN-C-S), TN-S a TT pro jmenovité napětí 230 V AC. Tyto výrobky mají robustní konstrukci, nevzniká u nich následný proud, neprotéká jimi unikající proud a pro vhodnou koordinaci s dalšími SPD mají nízké zbytkové napětí. SLP-600 V/3 (S) SPD typu 2 s označením SLP-600 V/3 (S) pro ochranu zařízení, kde se vyskytuje napájení s nesinusovým průběhem (frekvenční měniče, větrné elektrárny, ), nebo pro ochranu zařízení připojených k napájecím systémům IT až do jmenovitého napětí 690 V AC. Připojení těchto zařízení se nejvíce realizuje pouze třemi fázovými vodiči (bez nulového vodiče) a ochranným vodičem PE (případně vodičem PEN), takže nové třípolóvé verze usnadní montáž. BDM-...V/., BDG-...V/., BDGHF-...V/., BDMHF-...V. Stále více aplikací se objevuje vně budov (staveb), proto jsou nově upravené SPD řad BDM a BDG pro signálové linky upraveny tak, aby splňovaly i zkušební test D1 s impulsním proudem s tvarem vlny 10/350 µs. Tím jsou tyto ochrany vhodné jak pro užití na vstupu do objektu, tak těsně před zařízení. Lze je tak využít pro linky vstupující do objektu i v rámci objektu. Pro zjednodušení budou v nabídce skupiny SPD s vyjímatelným modulem pro signálové a telekomunikační linky pouze nové řady BDM a BDG a řady DM a DMG v tomto provedení budou zrušeny. Jejich náhrady jsou uvedeny v tabulce na str DL-1G-RJ45-60V a DL-10G-RJ45-60V Ochrany vhodné pro IP-telefonii s vyzváněním nebo aplikace, kde není známo, zda se jedná o Ethernetovou komunikaci nebo Power over Ethernet (POE), ale je využíváno strukturované kabeláže až kategorie 6a a napětí signálu nebo napájení nepřesahuje 60 V. Tyto výrobky nahrazují výrobek DL-Cat.6-60V. HX-470-N50 Širokopásmová ochrana koaxiálních výkonových vedení s přenosem výkonu až do 1,8 kw. ZX-0,44-N50 Speciální ochrana koaxiálních vedení využívající vlastnosti mikrovlnných vedení lambda 8 pro pásmo okolo 440 MHz. Tato ochrana je určena na ochranu technologií proti atmosférickým jevům a proti statické elektřině. Přístroj pro kontrolu SPD Inovovaný přístroj pro kontrolu SPD a měření izolačního stavu GIGATESTpro je nyní ve standardní nabídce SALTEK. V praxi jej může využít řada zákazníků, kteří chtějí přesnější představu o stavu SPD a nespokojují se pouze s vizuální signalizací stavu, která je postačujícím a normami požadovaným standardem. Software Od ledna 2018 jsou výrobky SALTEK (kompletní informace) zařazeny do databáze elektrotechnického projekčního software eplan. Data naleznete na Data portále eplan nebo jsou ke stažení na 5

6 Vlastnosti přepěťových ochran SALTEK Příklad: SLP-275 V/3S+1 Dálková signalizace Dvojité svorky Oboustranná instalace Optická signalizace Vyjímatelný modul Možnost blokace modulu Kódování modulů Bezpečnostní termodynamický odpojovač SPD typu 1 a SPD typu 1 a 2. Řada FLP SPD typu 2. Řada SLP SPD PV typu 2. Řada SLP pro fotovoltaické aplikace SPD PV typu 1 a 2. Řada FLP pro fotovoltaické aplikace Značení modulů = snadná identifikace Pro snadnější identifikaci svodičů v rozvaděčích jsou vyjímatelné moduly a SPD SALTEK barevně označeny a zákazníci se tak velmi jednoduše zorientují jaký typ SPD je v rozvaděči namontován. SPD typu 3 např. řada DA SPD pro datové/signálové/ telekomunikační sítě N-PE moduly 6

7 Přehledový katalog Ochrany před přepětím Ochrany pro napájecí sítě do 1000 V Svodiče bleskových proudů (SPD typu 1), jiskřiště Uzavřené vysokovýkonné jiskřiště určené k instalaci do rozvodů nn na rozhraní zón LPZ 0 a LPZ 1. Ochrana proti účinkům přepětí při přímém i nepřímém úderu blesku. Pro nejnáročnější aplikace v těžkém a chemickém průmyslu, elektrárnách, apod. Koordinace s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek. FLP-SG50 V(S)/1 Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) U p 2,5 kv Zapojení Vhodný pro sítě U c I imp (10/350 µs) I n I fi Dálková signalizace FLP-SG50 V/1 1+0 TN, TT 255 V AC 50 ka 50 ka 50 ka Ne FLP-SG50 VS/1 1+0 TN, TT 255 V AC 50 ka 50 ka 50 ka Ano Svodiče bleskových proudů (SPD typu 1), sériová kombinace varistor-jiskřiště Velmi výkonné svodiče bleskových proudů k instalaci do rozvodů nn na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Ochrana proti účinkům přepětí při přímém i nepřímém úderu blesku. Mají široké možnosti uplatnění, vhodné pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Koordinace s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek. Nulový unikající proud. Žádný následný proud. FLP-25-T1-V(S)/ Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) U p 1,5 kv Zapojení Vhodný pro sítě U c I imp (10/350 µs) I n I max Dálková signalizace FLP-25-T1-V/1 1+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/1 1+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ano FLP-25-T1-V/ TT 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/ TT 275 V AC 25 ka 30 ka 60 ka Ano FLP-25-T1-V/2 2+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/2 2+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ano FLP-25-T1-V/3 3+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/3 3+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ano FLP-25-T1-V/ TT 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/ TT 275 V AC 25 ka 30 ka 60 ka Ano FLP-25-T1-V/4 4+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ne FLP-25-T1-VS/4 4+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ano

8 Svodiče bleskových proudů (SPD typu 1), jiskřiště pro N-PE Jiskřiště pro N-PE s vyjímatelným modulem, určené k instalaci do rozvodů nn, na rozhraní zón LPZ 0 a LPZ 1. Ochrana proti účinkům přepětí při přímém i nepřímém úderu blesku. POZOR! Určeny pro připojení pouze mezi N a PE! FLP-A N VS/NPE Vyjímatelný modul Možnost blokace modulu Dálková signalizace přítomnosti modulu (S) U p 1,5 kv Zapojení Vhodný pro sítě U c I imp (10/350 µs) I n I max Dálková signalizace FLP-A50N VS/NPE 1+1 TT 255 V AC 50 ka 50 ka 100 ka Ano FLP-A100N VS/NPE 3+1 TT 255 V AC 100 ka 100 ka 100 ka Ano

9 Přehledový katalog Ochrany před přepětím Ochrany pro napájecí sítě do 1000 V Svodiče bleskových proudů a přepětí (SPD typu 1 a 2), sériová kombinace varistor-jiskřiště Velmi výkonné kombinované svodiče bleskových proudů a přepětí k instalaci do rozvodů nn na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Ochrana proti účinkům přepětí při přímém i nepřímém úderu blesku. Mají široké možnosti uplatnění, vhodné pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Nulový unikající proud. Žádný následný proud. FLP-B+C MAXI V(S)/... Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) U p 1,5 kv Zapojení Vhodný pro sítě U c I imp (10/350 µs) I n I max Dálková signalizace FLP-B+C MAXI V/1 1+0 TN 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/1 1+0 TN 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI V/ TT 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/ TT 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI V/2 2+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/2 2+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI V/3 3+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/3 3+0 TN-C 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI V/ TT 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/ TT 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI V/4 4+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI VS/4 4+0 TN-S 275 V AC 25 ka 30 ka 60 ka Ano FLP-B+C MAXI150 V/1 1+0 TN 150 V AC 25 ka 30 ka 60 ka Ne FLP-B+C MAXI150 VS/1 1+0 TN 150 V AC 25 ka 30 ka 60 ka Ano Svodiče bleskových proudů a přepětí (SPD typu 1 a 2), varistorové K instalaci do rozvodů nn na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Ochrana proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Je vhodný pro budovy třídy rizika III. a IV., do podružných rozvaděčů rozlehlých objektů nebo k ochraně klimatizačních jednotek, případně topných kabelů. FLP-12,5 V/ Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) U p 1,5 kv Zapojení Vhodný pro sítě U c I imp (10/350 µs) I n I max Dálková signalizace FLP-12,5 V/1 1+0 TN 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/1 S 1+0 TN 275 V AC 12,5 ka 30 ka 60 ka Ano FLP-12,5 V/ TT 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/1S TT 275 V AC 12,5 ka 30 ka 60 ka Ano FLP-12,5 V/2 2+0 TN-S 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/2 S 2+0 TN-S 275 V AC 12,5 ka 30 ka 60 ka Ano FLP-12,5 V/3 3+0 TN-C 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/3 S 3+0 TN-C 275 V AC 12,5 ka 30 ka 60 ka Ano FLP-12,5 V/ TT 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/3S TT 275 V AC 12,5 ka 30 ka 60 ka Ano FLP-12,5 V/4 4+0 TN-S 275 V AC 12,5 ka 30 ka 60 ka Ne FLP-12,5 V/4 S 4+0 TN-S 275 V AC 12,5 ka 30 ka 60 ka Ano

10 Svodiče přepětí (SPD typu 2), varistorové K instalaci do rozvodů nn, především do podružných rozvaděčů. Ochrana rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. SLP- V/ (S) Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) Zapojení Vhodný pro sítě U c I n I max Dálková signalizace SLP-275 V/1 1+0 TN 275 V AC 20 ka 40 ka Ne SLP-275 V/1 S 1+0 TN 275 V AC 20 ka 40 ka Ano SLP-275 V/ TT 275 V AC 20 ka 40 ka Ne SLP-275 V/1S TT 275 V AC 20 ka 40 ka Ano SLP-275 V/2 2+0 TN-S 275 V AC 20 ka 40 ka Ne SLP-275 V/2 S 2+0 TN-S 275 V AC 20 ka 40 ka Ano SLP-275 V/3 3+0 TN-C 275 V AC 20 ka 40 ka Ne SLP-275 V/3 S 3+0 TN-C 275 V AC 20 ka 40 ka Ano SLP-275 V/ TT 275 V AC 20 ka 40 ka Ne SLP-275 V/3S TT 275 V AC 20 ka 40 ka Ano SLP-275 V/4 4+0 TN-S 275 V AC 20 ka 40 ka Ne SLP-275 V/4 S 4+0 TN-S 275 V AC 20 ka 40 ka Ano SLP-075 V/1 1+0 TN 75 V AC 15 ka 40 ka Ne SLP-075 V/1 S 1+0 TN 75 V AC 15 ka 40 ka Ano SLP-150 V/1 1+0 TN 150 V AC 15 ka 40 ka Ne SLP-150 V/1 S 1+0 TN 150 V AC 15 ka 40 ka Ano SLP-385 V/1 1+0 TN 385 V AC 20 ka 40 ka Ne SLP-385 V/1 S 1+0 TN 385 V AC 20 ka 40 ka Ano SLP-440 V/1 1+0 TN 440 V AC 20 ka 40 ka Ne SLP-440 V/1 S 1+0 TN 440 V AC 20 ka 40 ka Ano SLP-600 V/1 1+0 TN 760 V AC 15 ka 40 ka Ne SLP-600 V/1 S 1+0 TN 760 V AC 15 ka 40 ka Ano SLP-600 V/3 3+0 TN 760 V AC 15 ka 40 ka Ne SLP-600 V/3 S 3+0 TN 760 V AC 15 ka 40 ka Ano Svodiče přepětí (SPD typu 2), sériová kombinace varistor-jiskřiště K ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku v oblastech se zvýšenou bouřkovou aktivitou a proti spínacímu přepětí nebo k ochraně měřicích obvodů jako první stupeň ochrany. Vhodné pro instalace napájené dieselgenerátory a pro sítě s kolísavým napětím. Vhodné i pro instalaci do sdělovacích (MaR) obvodů na rozhraní zón LPZ 0 a LPZ 1. Nulový unikající proud. Žádný následný proud. SLP- VB/ (S) Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) Zapojení Vhodný pro sítě U c I n I max Dálková signalizace SLP-075 VB/1 1+0 TN 75 V AC 15 ka 25 ka Ne SLP-075 VB/1 S 1+0 TN 75 V AC 15 ka 25 ka Ano SLP-130 VB/1 1+0 TN 130 V AC 20 ka 25 ka Ne SLP-130 VB/1 S 1+0 TN 130 V AC 20 ka 25 ka Ano SLP-275 VB/1 1+0 TN 275 V AC 20 ka 25 ka Ne SLP-275 VB/1 S 1+0 TN 275 V AC 20 ka 25 ka Ano SLP-275 VB/ TN-S, TT 275 V AC 20 ka 25 ka Ne SLP-275 VB/3S TN-S, TT 275 V AC 20 ka 25 ka Ano

11 Přehledový katalog Ochrany před přepětím Ochrany pro napájecí sítě do 1000 V Přepěťové ochrany (SPD typu 3) na DIN lištu, zapojené paralelně Kombinace varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 1+1 (3+1). K instalaci do rozvodů nn, na rozhraní zón LPZ 2 a LPZ 3. Ochrana rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Umisťuje se co nejblíže chráněnému zařízení. DA-275 V/ (S) Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) U p 1,5 kv Zapojení Vhodný pro sítě U c I n U oc Dálková signalizace DA-275 V/ TN-S, TT 275 V AC 5 ka 10 kv Ne DA-275 V/1S TN-S, TT 275 V AC 5 ka 10 kv Ano DA-275 V/ TN-S, TT 275 V AC 5 ka 10 kv Ne DA-275 V/3S TN-S, TT 275 V AC 5 ka 10 kv Ano Přepěťové ochrany (SPD typu 3) na DIN lištu, zapojené do série Přepěťová ochrana pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. DA-275-DJ25 (S), DA- DJ Symetrické zapojení Optická signalizace stavu Volitelně dálková signalizace stavu (S) U p 1,5 kv Zapojení Vhodný pro sítě U C I L I n (L+N-PE) U OC (L+N-PE) Dálková signalizace DA-275-DJ25 Symetrické TN-S, TT 275 V AC 25 A 5 ka 10 kv Ne DA-275-DJ25-S Symetrické TN-S, TT 275 V AC 25 A 5 ka 10 kv Ano DA-075 DJ Symetrické TN-S, TT 75 V AC 16 A 4 ka 8 kv Ne DA-130 DJ Symetrické TN-S, TT 130 V AC 16 A 5 ka 10 kv Ne Přepěťové ochrany (SPD typu 3) pro dodatečnou montáž Přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod. Ochrana všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí. CZ-275-A, DA-275- Akustická nebo dálková signalizace stavu U p 1,5 kv Zapojení Vhodný pro sítě U c I n (L+N-PE) U OC (L+N-PE) Signalizace stavu CZ-275-A 1+1 TN, TT 275 V AC 3 ka 6 kv Akustická DA-275 CZS 1+1 TN, TT 275 V AC 3 ka 6 kv Dálková DA-275-A Symetrické TN, TT 275 V AC 2 ka 4 kv Akustická DA-275-S Symetrické TN, TT 275 V AC 2 ka 4 kv Dálková

12 Přepěťové ochrany (SPD typu 3) na DIN lištu, s vf filtrem Přepěťová ochrana s integrovaným odrušovacím vf fi ltrem určená k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení. Varianty i se signalizací poruchy přerušením napájení. DA-275-DF (-S), DA- DF (S) Optická signalizace stavu Volitelně dálková signalizace stavu (S) Útlumové pásmo fi ltru cca 150 khz 30 MHz U p 1,5 kv Zapojení Vhodný pro sítě U C I L I n (L+N-PE) U oc (L+N-PE) Dálková signalizace DA-275-DF2 Symetrické TN, TT 275 V AC 2 A 5 ka 10 kv Ne DA-275-DF2-S Symetrické TN, TT 275 V AC 2 A 5 ka 10 kv Ano DA-275-DF6 Symetrické TN, TT 275 V AC 6 A 5 ka 10 kv Ne DA-275-DF6-S Symetrické TN, TT 275 V AC 6 A 5 ka 10 kv Ano DA-275-DF10 Symetrické TN, TT 275 V AC 10 A 5 ka 10 kv Ne DA-275-DF10-S Symetrické TN, TT 275 V AC 10 A 5 ka 10 kv Ano DA-275-DF16 Symetrické TN, TT 275 V AC 16 A 5 ka 10 kv Ne DA-275-DF16-S Symetrické TN, TT 275 V AC 16 A 5 ka 10 kv Ano DA-275 DF 25 Symetrické TN, TT 275 V AC 25 A 5 ka 10 kv Ne DA-400 DF 16 Symetrické TN, TT 440 V AC 16 A 5 ka 10 kv Ne DA-400 DF 16 S Symetrické TN, TT 440 V AC 16 A 5 ka 10 kv Ano DA-275 DFI 1 Symetrické TN, TT 275 V AC 1 A 1,5 ka 3 kv Přerušením DA-275-DFi6 Symetrické TN, TT 275 V AC 6 A 5 ka 10 kv Přerušením DA-275-DFi10 Symetrické TN, TT 275 V AC 10 A 5 ka 10 kv Přerušením DA-275-DFi16 Symetrické TN, TT 275 V AC 16 A 5 ka 10 kv Přerušením DA-275 BFG Symetrické TN, TT 275 V AC 16 A 5 ka 10 kv Ne Přepěťové ochrany (SPD typu 3) do 19" RACK skříní Přepěťová ochrana SPD typu 3 určená k ochraně technologií v 19" RACK skříních s optickou signalizací stavu. Verze s vypínačem a s vf fi ltrem. RACK-PROTECTOR- -1U Montážní výška 1U Přívodní šňůra 3 m, zástrčka CEE 7/7 Optická signalizace poruchy U n = 230 V AC, I L = 16 A Počet zásuvek Vypínač VF filtr I n U OC U p RACK-PROTECTOR-F6-1U 6 Ne Ano 5 ka 10 kv 1,5 kv RACK-PROTECTOR-VF5-1U 5 Ano Ano 5 ka 10 kv 1,5 kv RACK-PROTECTOR-VX7-1U 7 Ano Ne 5 ka 10 kv 1,5 kv RACK-PROTECTOR-X8-1U 8 Ne Ne 5 ka 10 kv 1,5 kv RACK-PROTECTOR-EURO-X12-1U 12 EURO Ne Ne 3 ka 6 kv 1,6 kv

13 Přehledový katalog Ochrany před přepětím Ochrany pro napájecí sítě do 1000 V Koordinační impedance RTO- Rázové oddělovací tlumivky. Vazební impedance pro zajištění správné koordinace činnosti SPD při nedodržení minimální vzdálenosti mezi SPD typu 1 a SPD typu 2, která je větší než 10 metrů nebo SPD typu 2 a 3, která je větší než 5 metrů. Vazební impedance U C I L Odpor Indukčnost Ztrátový výkon při I L RTO V AC 16 A 5 mω 10 µh 1,28 W RTO V AC 35 A 2,5 mω 10 µh 3 W RTO V AC 63 A 2 mω 10 µh 8 W Přepěťové ochrany (SPD typu 3 a typu 2 a 3) pro LED osvětlení Ochrany především pro řídicí elektroniku LED svítidel. Instalace do rozvodů nn v blízkosti chráněného zařízení. Také pro zařízení umístěné ve venkovním prostředí s nižším nebo vyšším stupněm rizika (podle IEEE C ). DA-320-LED SP-T2+T3-320/Y-CLT-LED Pro zařízení s nízkým stupněm rizika poškození od přepětí U p 1,5 kv Pro zařízení s nízkým stupněm rizika poškození od přepětí U p 1,5 kv SPD typu Pro umístění U C I L I n U OC (L+N-PE) Signalizace poruchy DA-320-LED 3 C low 320 V AC 5 A 3 ka 6 kv Přerušením SP-T2+T3-320/Y-CLT-LED 2 a 3 C high 320 V AC 10 A 5 ka 10 kv Přerušením Zásuvkové adaptéry s přepěťovou ochranou -OVERDRIVE Zásuvkové adaptéry s integrovanou přepěťovou ochranou pro napájení, případně s jemnou ochranou další linky. Varianty s odrušovacím vf fi ltrem jsou určeny k ochraně všech druhů elektronických zařízení proti pulsnímu přepětí a vf rušení. Varianty s integrovaným vf fi ltrem Verze FAX-OVERDRIVE vhodné i pro ADSL Optická signalizace poruchy U p 1,2 kv Typ ochrany Filtr U C I L I n (L+N-PE) U OC (L+N-PE) Signalizace poruchy PA-OVERDRIVE X16 Napájení Ne 275 V AC 16 A 3 ka 6 kv Optická PA-OVERDRIVE F16 Napájení Ano 275 V AC 16 A 3 ka 6 kv Optická PA-OVERDRIVE F6 Napájení Ano 275 V AC 6 A 2 ka 4 kv Optická FAX-OVERDRIVE X16 Napájení + telefon Ne 275 V AC 16 A 3 ka 6 kv Optická FAX-OVERDRIVE F16 Napájení + telefon Ano 275 V AC 16 A 3 ka 6 kv Optická FAX-OVERDRIVE F6 Napájení + telefon Ano 275 V AC 6 A 2 ka 4 kv Optická ISDN-OVERDRIVE X16 Napájení + ISDN Ne 275 V AC 16 A 3 ka 6 kv Optická TV-OVERDRIVE X16 Napájení + anténa Ne 275 V AC 16 A 3 ka 6 kv Optická TV-OVERDRIVE F6 Napájení + anténa Ano 275 V AC 6 A 2 ka 4 kv Optická SAT-OVERDRIVE X16 Napájení + satelit Ne 275 V AC 16 A 3 ka 6 kv Optická SAT-OVERDRIVE F6 Napájení + satelit Ano 275 V AC 6 A 2 ka 4 kv Optická NET-OVERDRIVE X16 Napájení + Ethernet Ne 275 V AC 16 A 3 ka 6 kv Optická NET-OVERDRIVE F6 Napájení + Ethernet Ano 275 V AC 6 A 2 ka 4 kv Optická

14 Aplikace SPD SALTEK v napájecích sítích NN Typ objektu systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení Rodinné domy, administratívní budovy, technologické celky, průmyslové objekty Bytové domy s 12 a více byty (umístění SPD v bytových rozvodnicích) Náročné aplikace (budovy - provozy s prostředím s nebezpečím výbuchu, chemické provozy, budovy velmi vysoké důležitosti) 3-fáz. TN-C 3-fáz. TN-S FLP-B+C MAXI V(S)/3 FLP-25-T1-V(S)/3 FLP-25-T1-V(S)/3 FLP-B+C MAXI V(S)/3 FLP-25-T1-V(S)/3 + SLP-275 V/3 (S) (i s vývody k zařízení) FLP-B+C MAXI V(S)/4 FLP-25-T1-V(S)/4 FLP-25-T1-V(S)/4 FLP-B+C MAXI V(S)/4 FLP-25-T1-V(S)/4 + SLP-275 V/4 (S) (i s vývody k zařízení) 3-fáz. TN-C-S FLP-B+C MAXI V(S)/3 FLP-25-T1-V(S)/3 FLP-25-T1-V(S)/3 FLP-B+C MAXI V(S)/3 FLP-25-T1-V(S)/3 + SLP-275 V/3 (S) (i s vývody k zařízení) 3-fáz. TN-C 3-fáz. TN-S 3-fáz. TN-C-S rozdělení v bytové rozvodnici 1-fáz. TN-C 1-fáz. TN-S 3-fáz. TN-C 3 FLP-SG50 V(S)/1 3-fáz. TN-S s vývody k zařízení 3 FLP-SG50 V(S)/1 + 1 SLP-275 V/3 (S) 4 FLP-SG50 V(S)/1 s vývody k zařízení 4 FLP-SG50 V(S)/1 + 1 SLP-275 V/4 (S) 3-fáz. TN-C-S rozdělení v hl. rozvaděči 3 FLP-SG50 V(S)/1 s vývody k zařízení 3 FLP-SG50 V(S)/1 + 1 SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/3 (S) vzdálenost > 50 m FLP-12,5 V/3 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/3 vzdálenost < 10 m SLP-275 V/3 (S) vzdálenost > 10 m SLP-275 V/3 (S) vzdálenost > 50 m FLP-12,5 V/3 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/3 vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost < 10 m SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost < 10 m SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 FLP-12,5 V/3 (S) FLP-12,5 V/4 (S) FLP-12,5 V/3 (S) FLP-B+C MAXI V(S)/1 FLP-12,5 V/2 (S) vzdálenost < 10 m 1 SLP-275 V/3 (S) vzdálenost > 10 m SLP-275 V/3 (S) vzdálenost > 50 m FLP-12,5 V/3 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/3 vzdálenost < 10 m 1 SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost < 10 m 1 SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost > 5 m přepěťové ochrany na DIN lištu: DA-275 V/1(S)+1 (do 63 A) DA-275 V/3(S)+1 (do 63 A) DA-275-DJ25-(S) (25 A) přepěťové ochrany na DIN lištu s vf filtrem: DA-275-DFx-(S) (x = 2, 6, 10, 16 A) DA-275 DF25 pro 25 A DA-275-DFix (x = 6, 10, 16 A) RACK-PROTECTOR vícenásobné zásuvky do 19"stojanů CZ-275-A, DA-275 CZS DA-275-A, DA-275-S pro dodatečnou montáž do zásuvek a přístrojů zásuvky s přepěťovou ochranou (ABB) XX-OVERDRIVE zásuvkové adaptéry vzdálenost < 5 m předřadit před přepěťovou ochranu RTO-xx (xx jmenovitý proud 16, 35 nebo 63 A) počet podle připojení 1-fáz TN-C 1x RTO-xx 1-fáz TN-S 2x RTO-xx 3-fáz TN-C 3x RTO-xx 3-fáz TN-S 4x RTO-xx 14

15 Přehledový katalog Ochrany před přepětím Aplikace SPD SALTEK v napájecích sítích NN Typ objektu systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení Budovy vybavené ESE (aktivním bleskosvodem) Technologie s 1-fázovým připojením 3-fáz. TN-C 3x FLP-SG50 V(S)/1 vzdálenost > 10 m SLP-275 V/3 (S) vzdálenost > 50 m FLP-12,5 V/3 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/3 3x FLP-SG50 V(S)/1 vzdálenost < 10 m SLP-275 V/3 (S) i s vývody k zařízení 3x FLP-SG50 V(S)/1 + SLP-275 V/3 (S) vzdálenost > 10 m SLP-275 V/3 (S) vzdálenost > 50 m FLP-12,5 V/3 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/3 3-fáz. TN-S 4x FLP-SG50 V(S)/1 vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 4x FLP-SG50 V(S)/1 vzdálenost < 10 m SLP-275 V/4 (S) i s vývody k zařízení 4x FLP-SG50 V(S)/1 + SLP-275 V/4 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 3-fáz. TN-C-S 3x FLP-SG50 V(S)/1 vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 3x FLP-SG50 V(S)/1 vzdálenost < 10 m SLP-275 V/4 (S) 1-fáz. TN-C i s vývody k zařízení 3x FLP-SG50 V(S)/1 + SLP-275 V/3 (S) FLP-SG50 V(S)/1 s vývody k zařízení FLP-SG50 V(S)/1 + SLP-275 V/1 (S) vzdálenost > 10 m SLP-275 V/4 (S) vzdálenost > 50 m FLP-12,5 V/4 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/4 vzdálenost < 10 m SLP-275 V/1 (S) vzdálenost > 10 m SLP-275 V/1 (S) vzdálenost > 50 m FLP-12,5 V/1 (S) vzdálenost > 5 m přepěťové ochrany na DIN lištu: DA-275 V/1(S)+1 (do 63 A) DA-275 V/3(S)+1 (do 63 A) DA-275-DJ-25-(S) (25 A) přepěťové ochrany na DIN lištu s vf filtrem: DA-275-DFx-(S) (x = 2, 6, 10, 16 A) DA-275 DF25 pro 25 A DA-275-DFix (x = 6, 10, 16 A) RACK-PROTECTOR vícenásobné zásuvky do 19" stojanů CZ-275-A, DA-275 CZS DA-275-A, DA-275-S pro dodatočnou montáž do zásuvek a přístrojů zásuvky s přepěťovou ochranou (ABB) XX-OVERDRIVE zásuvkové adaptéry vzdálenost < 5 m předřadit před přepěťovou ochranu RTO-xx (xx jmenovitý proud 16, 35 nebo 63 A) počet podle připojení 1-fáz. TN-S 2 FLP-SG50 V(S)/1 s vývody k zařízení 2 FLP-SG50 V(S)/1 + 1 SLP-275 V/2 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/1 vzdálenost < 10 m 1 SLP-275 V/2 (S) vzdálenost > 10 m 1 SLP-275 V/2 (S) vzdálenost > 50 m 1 FLP-12,5 V/2 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/2 1-fáz TN-C 1x RTO-xx 1-fáz TN-S 2x RTO-xx 3-fáz TN-C 3x RTO-xx 3-fáz TN-S 4x RTO-xx 1-fáz. TN-C-S rozdělení v hl. rozvaděči FLP-SG50 V(S)/1 s vývody k zařízení FLP-SG50 V(S)/1 + SLP-275 V/1 (S) vzdálenost < 10 m 1 SLP-275 V/2 (S) vzdálenost > 10 m 1 SLP-275 V/2 (S) vzdálenost > 50 m 1 FLP-12,5 V/2 (S) vzdálenost > 100 m FLP-B+C MAXI V(S)/2 15

16 Ochrany pro fotovoltaické systémy Svodiče přepětí (SPD PV typu 2) Svodič určený pro instalaci ve stejnosměrných obvodech fotovoltaických systémů tam, kde je dodržena dostatečná vzdálenost nebo není použit LPS. SLP-PV... V/... (S) Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) Zapojení U CPV I n I max U p Dálková signalizace SLP-PV170 V/U U 170 V DC 15 ka 40 ka 0,6 kv Ne SLP-PV170 V/U S U 170 V DC 15 ka 40 ka 0,6 kv Ano SLP-PV500 V/U U 510 V DC 15 ka 40 ka 2,0 kv Ne SLP-PV500 V/U S U 510 V DC 15 ka 40 ka 2,0 kv Ano SLP-PV700 V/Y Y 750 V DC 20 ka 40 ka 3,6 kv Ne SLP-PV700 V/Y S Y 750 V DC 20 ka 40 ka 3,6 kv Ano SLP-PV1000 V/Y Y 1020 V DC 15 ka 40 ka 4,0 kv Ne SLP-PV1000 V/Y S Y 1020 V DC 15 ka 40 ka 4,0 kv Ano SLP-PV1500 V/Y Y 1500 V DC 15 ka 40 ka 6,4 kv Ne SLP-PV1500 V/Y S Y 1500 V DC 15 ka 40 ka 6,4 kv Ano Svodiče bleskových proudů (SPD PV typu 1 a 2) Výkonný svodič bleskových proudů určený k instalaci do rozvodů ve stejnosměrných obvodech fotovoltaických systémů, především na střechách, kde není dodržena dostatečná vzdálenost (připojení k LSP). FLP-PV... V/... (S) Vyjímatelný modul Optická signalizace stavu Možnost blokace modulu Volitelně dálková signalizace stavu (S) Zapojení U CPV I imp (10/350 µs) I n I max U p Dálková signalizace FLP-PV550 V/U U 700 V DC 25 ka 30 ka 60 ka 2,4 kv Ne FLP-PV550 V/U S U 700 V DC 25 ka 30 ka 60 ka 2,4 kv Ano FLP-PV1000 V/Y Y 1000 V DC 12,5 ka 30 ka 60 ka 3,6 kv Ne FLP-PV1000 VS/Y Y 1000 V DC 12,5 ka 30 ka 60 ka 3,6 kv Ano

17 Přehledový katalog Ochrany před přepětím Ochrany pro datové/signálové/telekomunikační sítě Provedení s vyjímatelným modulem Řada BD- -T-V/ -(F)16 Svodič bleskových proudů. K ochraně dvoužilových sdělovacích, datových a jiných linek na rozhraní zón LPZ 0 a LPZ 1. Varianta BD-250 pro ochranu zejména telekomunikačních vedení Instalace na vstupu do objektu V provedení F je pracovní zem od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) Plovoucí BD-090-T-V/1-16 ST V DC 16 A 2,5 ka 10 ka 550 V Ne BD-250-T-V/1-16 ST V DC 16 A 2,5 ka 10 ka 550 V Ne BD-090-T-V/2-16 ST V DC 16 A 2,5 ka 10 ka 550 V Ne BD-250-T-V/2-16 ST V DC 16 A 2,5 ka 10 ka 550 V Ne BD-090-T-V/1-F16 ST V DC 16 A 2,5 ka 10 ka 550 V Ano BD-250-T-V/1-F16 ST V DC 16 A 2,5 ka 10 ka 550 V Ano BD-090-T-V/2-F16 ST V DC 16 A 2,5 ka 10 ka 550 V Ano BD-250-T-V/2-F16 ST V DC 16 A 2,5 ka 10 ka 550 V Ano Řada BDM- -V/...-(F)R Svodič bleskových proudů s dvoustupňovou přepěťovou ochranou. K ochraně dvoužilových linek sdělovacích, datových a jiných vedení se společnou pracovní zemí před pulsním přepětím. Vhodná pro telekomunikační linky a komunikační rozhraní systémů MaR, EZS, EPS, apod., zejména RS 485, RS 422 a RS 232, na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Instalace na vstupu do objektu, i v blízkosti chráněného zařízení V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-žíla Plovoucí BDM-006-V/1-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDM-012-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDM-024-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDM-048-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDM-060-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 85 V Ne BDM-110-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 170 V Ne BDM-230-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 350 V Ne BDM-110-V/1-R ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDM-230-V/1-R ST V DC 0,5 A 2,5 ka 10 ka 350 V Ne BDM-006-V/1-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDM-012-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDM-024-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDM-048-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDM-060-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 85 V Ano BDM-110-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 170 V Ano BDM-230-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 350 V Ano BDM-110-V/1-FR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano BDM-230-V/1-FR ST V DC 0,5 A 2,5 ka 10 ka 350 V Ano BDM-006-V/1-R2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ne BDM-012-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 22 V Ne BDM-024-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 46 V Ne BDM-048-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 65 V Ne BDM-060-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 85 V Ne BDM-006-V/1-FR2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ano BDM-012-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 22 V Ano BDM-024-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 46 V Ano BDM-048-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 65 V Ano BDM-060-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 85 V Ano Pokračování na str

18 Řada BDM- -V/...-(F)R Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-žíla Plovoucí BDM-006-V/2-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDM-012-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDM-024-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDM-048-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDM-060-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 85 V Ne BDM-110-V/2-R ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDM-230-V/2-R ST V DC 0,5 A 2,5 ka 10 ka 350 V Ne BDM-006-V/2-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDM-012-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDM-024-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDM-048-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDM-060-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 85 V Ano BDM-110-V/2-FR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano BDM-230-V/2-FR ST V DC 0,5 A 2,5 ka 10 ka 350 V Ano Řada BDM- -V/ -J(F)R Svodič bleskových proudů s dvoustupňovou přepěťovou ochranou. K ochraně jednožilových linek sdělovacích, datových a jiných vedení se společnou pracovní a ochranou zemí před pulsním přepětím. Vhodná pro komunikační rozhraní systémů MaR, EZS, EPS, apod., zejména pro bezpotenciálové kontakty, na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Instalace na vstupu do objektu, i v blízkosti chráněného zařízení V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-pe/gnd Plovoucí BDM-006-V/2-JR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDM-006-V/2-JR2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ne BDM-012-V/2-JR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDM-012-V/2-JR2 ST V DC 2 A 2,5 ka 10 ka 22 V Ne BDM-024-V/2-JR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDM-024-V/2-JR2 ST V DC 2 A 2,5 ka 10 ka 46 V Ne BDM-048-V/2-JR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDM-048-V/2-JR2 ST V DC 2 A 2,5 ka 10 ka 65 V Ne BDM-110-V/2-JR1 ST V DC 1 A 2,5 ka 10 ka 170 V Ne BDM-110-V/2-JR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDM-006-V/2-JFR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDM-006-V/2-JFR2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ano BDM-012-V/2-JFR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDM-012-V/2-JFR2 ST V DC 2 A 2,5 ka 10 ka 22 V Ano BDM-024-V/2-JFR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDM-024-V/2-JFR2 ST V DC 2 A 2,5 ka 10 ka 46 V Ano BDM-048-V/2-JFR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDM-048-V/2-JFR2 ST V DC 2 A 2,5 ka 10 ka 65 V Ano BDM-110-V/2-JFR1 ST V DC 1 A 2,5 ka 10 ka 170 V Ano BDM-110-V/2-JFR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano BDM-006-V/4-JR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDM-012-V/4-JR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDM-024-V/4-JR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDM-048-V/4-JR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDM-110-V/4-JR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDM-006-V/4-JFR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDM-012-V/4-JFR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDM-024-V/4-JFR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDM-048-V/4-JFR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDM-110-V/4-JFR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano

19 Přehledový katalog Ochrany před přepětím Ochrany pro datové/signálové/telekomunikační sítě Provedení s vyjímatelným modulem Řada BDMHF- -V/1-(F)R1 Svodič bleskových proudů s dvoustupňovou přepěťovou ochranou pro průmyslové sběrnice. K ochraně vysokorychlostních dvou-/čtyřžilových signálových linek před pulsním přepětím. Vhodná pro komunikační rozhraní systémů MaR, EZS, EPS apod., zejména rozhraní RS 485 a PROFIBUS, na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Vhodné pro vysokorychlostní linky Instalace na vstupu do objektu, i v blízkosti chráněného zařízení V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-pe/gnd Plovoucí BDMHF-006-V/1-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDMHF-024-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDMHF-006-V/1-4R1 ST čtyřžilová 8,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDMHF-024-V/1-4R1 ST čtyřžilová 36 V DC 1 A 2,5 ka 10 ka 46 V Ne BDMHF-006-V/1-FR1 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ano BDMHF-024-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDMHF-006-V/1-4FR1 ST čtyřžilová 8,5 V DC 2 A 2,5 ka 10 ka 12 V Ano BDMHF-024-V/1-4FR1 ST čtyřžilová 36 V DC 1 A 2,5 ka 10 ka 46 V Ano Řada BDG- -V/...-(F)R Svodič bleskových proudů s dvoustupňovou přepěťovou ochranou. K ochraně až čtyřžilových linek sdělovacích, datových a jiných vedení před pulsním přepětím. Vhodná pro telekomunikační linky a komunikační rozhraní systémů MaR, EZS, EPS, apod., zejména RS 485, RS 422 a RS 232, na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Instalace na vstupu do objektu, i v blízkosti chráněného zařízení V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-žíla Plovoucí BDG-006-V/1-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDG-012-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDG-024-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDG-048-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDG-060-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 85 V Ne BDG-110-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 170 V Ne BDG-230-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 350 V Ne BDG-110-V/1-R ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDG-230-V/1-R ST V DC 0,5 A 2,5 ka 10 ka 350 V Ne BDG-006-V/1-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDG-012-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDG-024-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDG-048-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDG-060-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 85 V Ano BDG-110-V/1-FR1 ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano BDG-230-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 350 V Ano BDG-110-V/1-FR ST V DC 1 A 2,5 ka 10 ka 170 V Ano BDG-230-V/1-FR ST V DC 0,5 A 2,5 ka 10 ka 350 V Ano BDG-006-V/1-R2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ne BDG-012-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 22 V Ne BDG-024-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 46 V Ne BDG-048-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 65 V Ne BDG-060-V/1-R2 ST V DC 2 A 2,5 ka 10 ka 85 V Ne BDG-006-V/1-FR2 ST ,5 V DC 2 A 2,5 ka 10 ka 12 V Ano BDG-012-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 22 V Ano BDG-024-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 46 V Ano Pokračování na str

20 Řada BDG- -V/...-(F)R Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-žíla Plovoucí BDG-048-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 65 V Ano BDG-060-V/1-FR2 ST V DC 2 A 2,5 ka 10 ka 85 V Ano BDG-006-V/2-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDG-012-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 22 V Ne BDG-024-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 46 V Ne BDG-048-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 65 V Ne BDG-060-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 85 V Ne BDG-110-V/2-R ST V DC 0,5 A 2,5 ka 10 ka 170 V Ne BDG-230-V/2-R ST V DC 0,5 A 2,5 ka 10 ka 350 V Ne BDG-006-V/2-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDG-012-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 22 V Ano BDG-024-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 46 V Ano BDG-048-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 65 V Ano BDG-060-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 85 V Ano BDG-110-V/2-FR ST V DC 0,5 A 2,5 ka 10 ka 170 V Ano BDG-230-V/2-FR ST V DC 0,5 A 2,5 ka 10 ka 350 V Ano BDG-006-V/1-4R1 ST (2x2) 8,5 V DC 1 A 2,5 ka 10 ka 12 V Ne BDG-012-V/1-4R1 ST (2x2) 16 V DC 1 A 2,5 ka 10 ka 22 V Ne BDG-024-V/1-4R1 ST (2x2) 36 V DC 1 A 2,5 ka 10 ka 46 V Ne BDG-048-V/1-4R1 ST (2x2) 51 V DC 1 A 2,5 ka 10 ka 65 V Ne BDG-006-V/1-4FR1 ST (2x2) 8,5 V DC 1 A 2,5 ka 10 ka 12 V Ano BDG-012-V/1-4FR1 ST (2x2) 16 V DC 1 A 2,5 ka 10 ka 22 V Ano BDG-024-V/1-4FR1 ST (2x2) 36 V DC 1 A 2,5 ka 10 ka 46 V Ano BDG-048-V/1-4FR1 ST (2x2) 51 V DC 1 A 2,5 ka 10 ka 65 V Ano Řada BDGHF- -V/ -(F)R Svodič bleskových proudů s dvoustupňovou přepěťovou ochranou pro průmyslové sběrnice. K ochraně vysokorychlostních dvouvodičových signálových linek před pulsním přepětím. Vhodné pro telekomunikační linky a komunikační rozhraní systémů MaR, EZS, EPS apod., zejména rozhraní RS 485 a PROFIBUS, na rozhraní zón LPZ 0 a LPZ 1 a vyšších. Vhodné pro vysokorychlostní linky Instalace na vstupu do objektu, i v blízkosti chráněného zařízení V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I imp (D1) I n (C2) žíla-pe/gnd Plovoucí BDGHF-006-V/1-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 14 V Ne BDGHF-012-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 24 V Ne BDGHF-024-V/1-R1 ST V DC 1 A 2,5 ka 10 ka 48 V Ne BDGHF-230-V/1-R ST V DC 0,5 A 2,5 ka 10 ka 550 V Ne BDGHF-006-V/1-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 14 V Ano BDGHF-012-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 24 V Ano BDGHF-024-V/1-FR1 ST V DC 1 A 2,5 ka 10 ka 48 V Ano BDGHF-230-V/1-FR ST V DC 0,5 A 2,5 ka 10 ka 550 V Ano BDGHF-006-V/2-R1 ST ,5 V DC 1 A 2,5 ka 10 ka 14 V Ne BDGHF-012-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 24 V Ne BDGHF-024-V/2-R1 ST V DC 1 A 2,5 ka 10 ka 48 V Ne BDGHF-230-V/2-R ST V DC 0,5 A 2,5 ka 10 ka 550 V Ne BDGHF-006-V/2-FR1 ST ,5 V DC 1 A 2,5 ka 10 ka 14 V Ano BDGHF-012-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 24 V Ano BDGHF-024-V/2-FR1 ST V DC 1 A 2,5 ka 10 ka 48 V Ano BDGHF-230-V/2-FR ST V DC 0,5 A 2,5 ka 10 ka 550 V Ano

21 Přehledový katalog Ochrany před přepětím Ochrany pro datové/signálové/telekomunikační sítě Provedení s vyjímatelným modulem Řada DMP- -V/1- (F)R1 Kombinovaná hrubá a jemná ochrana. K ochraně jedno/dvoužilových signálových linek s napájením před pulsním přepětím. Vhodná pro komunikační rozhraní systémů MaR, EZS, EPS apod., zejména měřicích obvodů a čidel, kde jsou jedním kabelem přenášeny jak signály, tak napájení. Pro linky kombinující přenos dat a napájení Instalace těsně před chráněné zařízení Optická signalizace poruchy V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I n (C2) žíla-pe/gnd Plovoucí DMP-012-V/1-R1 ST dvoužilová 16 V DC 1 A 10 ka 22 V Ne DMP-024-V/1-R1 ST dvoužilová 36 V DC 1 A 10 ka 46 V Ne DMP-012-V/1-FR1 ST dvoužilová 16 V DC 1 A 10 ka 22 V Ano DMP-024-V/1-FR1 ST dvoužilová 36 V DC 1 A 10 ka 46 V Ano DMP-012-V/1-JR1 ST jednožilová 16 V DC 1 A 10 ka 22 V Ne DMP-024-V/1-JR1 ST jednožilová 36 V DC 1 A 10 ka 46 V Ne DMP-012-V/1-JFR1 ST jednožilová 16 V DC 1 A 10 ka 22 V Ano DMP-024-V/1-JFR1 ST jednožilová 36 V DC 1 A 10 ka 46 V Ano Řada DP- -V/1-(F)16 Univerzální přepěťová ochrana. K ochraně rozvodů malého stejnosměrného nebo střídavého napětí před pulsním přepětím. Instalace těsně před chráněné zařízení Optická signalizace poruchy V provedení F je linka od ochranné země oddělena pomocí bleskojistky (plovoucí) Umístění Počet linek U C I L I n (C2) žíla-pe Plovoucí 21 DP-012-V/1-16 ST V AC/DC 16 A 2 ka 110 V Ne DP-024-V/1-16 ST V AC/DC 16 A 2 ka 150 V Ne DP-048-V/1-16 ST V AC/DC 16 A 2 ka 200 V Ne DP-060-V/1-16 ST V AC/DC 16 A 2 ka 210 V Ne DP-012-V/1-F16 ST V AC/DC 16 A 2 ka 750 V Ano DP-024-V/1-F16 ST V AC/DC 16 A 2 ka 750 V Ano DP-048-V/1-F16 ST V AC/DC 16 A 2 ka 750 V Ano DP-060-V/1-F16 ST V AC/DC 16 A 2 ka 750 V Ano

22 Ochrany pro datové/signálové/telekomunikační sítě Pevné provedení Řada BD- -T Svodič bleskových proudů. K ochraně dvoužilových sdělovacích, datových a jiných linek na rozhraní zón LPZ 0 a LPZ 1 před pulsním přepětím. Použití například pro telekomunikační vedení Instalace na vstupu do objektu Hrubá ochrana mezi linkovými žílami a ochrannou zemí Umístění Počet linek U C I L I imp (D1) na žílu I n (C2) na žílu žíla-pe Plovoucí BD-090-T ST V DC 1,6 A 2,5 ka 10 ka 550 V Ano BD-250-T ST V DC 1,6 A 2,5 ka 10 ka 550 V Ano Řada DM- /1 DJ Kombinovaná hrubá a jemná ochrana. K ochraně až čtyřžilových linek sdělovacích, datových a jiných vedení se společnou ochranou zemí před pulsním přepětím. Vhodná pro komunikační rozhraní systémů MaR, EZS, EPS, apod. Instalace těsně před chráněné zařízení Varianty s odporovou (R) nebo induktivní (L) vazební impedancí V provedení 3/4 je linková část oddělena od ochranné země bleskojistkou (plovoucí) Umístění Počet linek U C I L I n (C2) žíla-pe Plovoucí DM-006/1 R DJ ST ,1 V DC 0,06 A 10 ka 20 V Ne DM-012/1 R DJ ST ,5 V DC 0,06 A 10 ka 35 V Ne DM-024/1 R DJ ST ,1 V DC 0,06 A 10 ka 50 V Ne DM-048/1 R DJ ST ,2 V DC 0,06 A 10 ka 80 V Ne DM-006/1 L DJ ST ,1 V DC 0,37 A 10 ka 20 V Ne DM-012/1 L DJ ST ,5 V DC 0,37 A 10 ka 35 V Ne DM-024/1 L DJ ST ,1 V DC 0,37 A 10 ka 50 V Ne DM-048/1 L DJ ST ,2 V DC 0,37 A 10 ka 80 V Ne DM-006/1 L2 DJ ST ,1 V DC 2 A 10 ka 20 V Ne DM-012/1 L2 DJ ST ,5 V DC 2 A 10 ka 35 V Ne DM-024/1 L2 DJ ST ,1 V DC 2 A 10 ka 50 V Ne DM-048/1 L2 DJ ST ,2 V DC 2 A 10 ka 80 V Ne DM-006/1 3R DJ ST třížilová 8,1 V DC 0,06 A 10 ka 350 V Ano DM-012/1 3R DJ ST třížilová 14,5 V DC 0,06 A 10 ka 350 V Ano DM-024/1 3R DJ ST třížilová 29,1 V DC 0,06 A 10 ka 350 V Ano DM-048/1 3R DJ ST třížilová 50,2 V DC 0,06 A 10 ka 350 V Ano DM-006/1 3L DJ ST třížilová 8,1 V DC 0,37 A 10 ka 350 V Ano DM-012/1 3L DJ ST třížilová 14,5 V DC 0,37 A 10 ka 350 V Ano DM-024/1 3L DJ ST třížilová 29,1 V DC 0,37 A 10 ka 350 V Ano DM-048/1 3L DJ ST třížilová 50,2 V DC 0,37 A 10 ka 350 V Ano DM-006/1 4R DJ ST čtyřžilová 8,1 V DC 0,06 A 10 ka 350 V Ano DM-012/1 4R DJ ST čtyřžilová 14,5 V DC 0,06 A 10 ka 350 V Ano DM-024/1 4R DJ ST čtyřžilová 29,1 V DC 0,06 A 10 ka 350 V Ano DM-048/1 4R DJ ST čtyřžilová 50,2 V DC 0,06 A 10 ka 350 V Ano

23 Přehledový katalog Ochrany před přepětím Ochrany pro datové/signálové/telekomunikační sítě Pevné provedení Řada DM-PROFIBUS Kombinovaná hrubá a jemná přepěťová ochrana. Určená pro ochranu vedení a komunikačních rozhraní vysokorychlostní průmyslové sběrnice PROFIBUS. Chráněno je také stínění kabelu. UPOZORNĚNÍ: Pro dvoužilovou sběrnici, kde je společný vodič (COM) řešen stíněním, se stínění zapojuje zároveň na svorky COM a SH! Instalace těsně před chráněné zařízení Linková část oddělena od ochranné země bleskojistkou (plovoucí) Umístění Počet linek U C I L I n (C2) žíla-com Plovoucí DM-PROFIBUS 5 V ST třížilová 8,1 V DC 0,06 A 10 ka 150 V Ano DM-PROFIBUS 24 V ST třížilová 29,1 V DC 0,06 A 10 ka 300 V Ano Řada DMS- Speciální dvoustupňová přepěťová ochrana s odolností proti zavlečenému AC napětí a omezováním průchozího proudu. K ochraně řídicích systémů MaR, EZS, EPS apod., zejména měřicích smyček, před pulsním přepětím tam, kde jsou dlouhé souběhy s elektrickým vedením. Instalace těsně před chráněné zařízení Linková část oddělena od ochranné země bleskojistkou (plovoucí) Umístění Počet linek U C I L I n (C2) žíla-pe Plovoucí DMS-24 ST V DC 0,06 A 5 ka 450 V Ano DMS-48 ST V DC 0,06 A 5 ka 450 V Ano Řada DP - Univerzální přepěťová ochrana. K ochraně rozvodů malého stejnosměrného nebo střídavého napětí před pulsním přepětím. Varianta DPF-024 obsahuje integrovaný vf fi ltr Instalace těsně před chráněné zařízení Optická signalizace poruchy Umístění VF filtr U C I L I n (C2) žíla-pe Signalizace poruchy DP-012 ST 2 Ne 28 V DC 16 A 2 ka 530 V Optická DP-024 ST 2 Ne 44 V DC 16 A 2 ka 530 V Optická DP-048 ST 2 Ne 90 V DC 16 A 2 ka 550 V Optická DP-060 ST 2 Ne 112 V DC 16 A 2 ka 550 V Optická DPF-024 ST 2 Ano 50 V DC 6 A 0,5 ka 550 V Optická

24 Ochrany pro datové/signálové/telekomunikační sítě Provedení v šroubové řadové svorce Řady DM, DMG, DMJ, DMHF, DMLF, DS Přepěťové ochrany pro jedno a dvoužilové linky. Vhodné pro ochranu v oblasti telekomunikačních, měřicích a signálových linek MaR, EZS, EPS atd. před pulsním přepětím. Instalace těsně před chráněné zařízení. Značná úspora místa při více linkách Šroubové svorky Boční krytka součástí balení každé svorky Umístění U C I L I n (C2) žíla-žíla žíla-pe Mezní frekvence DM-006/1-RS ST 2+3 8,5 V DC 0,5 A 5 ka 18 V 30 V 1 MHz DM-012/1-RS ST V DC 0,5 A 5 ka 28 V 40 V 2 MHz DM-024/1-RS ST V DC 0,5 A 5 ka 50 V 65 V 4 MHz DM-048/1-RS ST V DC 0,5 A 5 ka 80 V 95 V 5 MHz DM-060/1-RS ST V DC 0,5 A 5 ka 100 V 120 V 6,5 MHz DM-110/1-RS ST V DC 0,5 A 5 ka 210 V 230 V 10 MHz DMG-006/1-RS ST 2+3 8,5 V DC 0,5 A 5 ka 18 V 350 V 1 MHz DMG-012/1-RS ST V DC 0,5 A 5 ka 28 V 350 V 2 MHz DMG-024/1-RS ST V DC 0,5 A 5 ka 50 V 350 V 4 MHz DMG-048/1-RS ST V DC 0,5 A 5 ka 80 V 350 V 5 MHz DMG-060/1-RS ST V DC 0,5 A 5 ka 100 V 350 V 6,5 MHz DMG-110/1-RS ST V DC 0,5 A 5 ka 210 V 350 V 10 MHz DMJ-012/2-RS ST V DC 0,5 A 5 ka - 40 V 2 MHz DMJ-024/2-RS ST V DC 0,5 A 5 ka - 65 V 4 MHz DMJ-048/2-RS ST V DC 0,5 A 5 ka - 95 V 5 MHz DMJ-060/2-RS ST V DC 0,5 A 5 ka V 6,5 MHz DMJ-110/2-RS ST V DC 0,5 A 5 ka V 10 MHz DMHF-006/1-RS ST 2+3 8,5 V DC 0,5 A 5 ka 26 V 350 V 70 MHz DMHF-015/1-RS ST V DC 0,5 A 5 ka 36 V 350 V 70 MHz DMLF-024/1-RS ST 2 31 V DC 0,1 A 5 ka 65 V 80 V 0,07 MHz DS-B090-RS ST 2 70 V DC 16 A 10 ka V DS-B240-RS ST V DC 16 A 10 ka V DS-D024-RS ST 3 29,1 V DC 16 A 0,3 ka 48 V 48 V DS-V130-RS ST V DC 16 A 6 ka 530 V 530 V

25 Přehledový katalog Ochrany před přepětím Ochrany pro datové/signálové/telekomunikační sítě Provedení v bezšroubové řadové svorce Řady DM, DMG, DMJ, DMHF, DMLF, DS Přepěťové ochrany pro jedno a dvoužilové linky. Vhodné pro ochranu v oblasti telekomunikačních, měřicích a signálových linek MaR, EZS, EPS atd. před pulsním přepětím. Instalace těsně před chráněné zařízení. Značná úspora místa při více linkách Bezšroubové pružinové svorky pro snadné připojení Boční krytka součástí balení každé svorky Umístění U C I L I n (C2) žíla-žíla žíla-pe Mezní frekvence DM-006/1-RB ST 2+3 8,5 V DC 0,5 A 5 ka 18 V 30 V 1 MHz DM-012/1-RB ST V DC 0,5 A 5 ka 28 V 40 V 2 MHz DM-024/1-RB ST V DC 0,5 A 5 ka 50 V 65 V 4 MHz DM-048/1-RB ST V DC 0,5 A 5 ka 80 V 95 V 5 MHz DMG-006/1-RB ST 2+3 8,5 V DC 0,5 A 5 ka 18 V 350 V 1 MHz DMG-024/1-RB ST V DC 0,5 A 5 ka 50 V 350 V 4 MHz DMG-048/1-RB ST V DC 0,5 A 5 ka 80 V 350 V 5 MHz DMJ-012/2-RB ST V DC 0,5 A 5 ka - 40 V 2 MHz DMJ-024/2-RB ST V DC 0,5 A 5 ka - 65 V 4 MHz DMJ-048/2-RB ST V DC 0,5 A 5 ka - 95 V 5 MHz DMHF-006/1-RB ST 2+3 8,5 V DC 0,5 A 5 ka 26 V 350 V 70 MHz DMHF-015/1-RB ST V DC 0,5 A 5 ka 36 V 350 V 70 MHz DMLF-024/1-RB ST 2 31 V DC 0,1 A 5 ka 65 V 80 V 0,07 MHz DS-B090-RB ST 2 70 V DC 10 A 10 ka V Ochrany pro datové/signálové/telekomunikační sítě Provedení pro lišty LSA-PLUS Řada CLSA-... Kombinovaná hrubá a jemná přepěťová ochrana k ochraně datových, MaR a telekomunikačních linek před pulsním přepětím. Pro rozpojovací lišty LSA-PLUS Příslušenství: hřebínková propojovací lišta Umístění U C I L I n (C2) žíla-žíla žíla-pe Mezní frekvence CLSA-6 ST 2+3 8,5 V DC 0,5 A 5 ka 13 V 350 V 1,5 MHz CLSA-12 ST V DC 0,5 A 5 ka 21 V 350 V 2,5 MHz CLSA-24 ST V DC 0,5 A 5 ka 48 V 350 V 4 MHz CLSA-48 ST V DC 0,5 A 5 ka 65 V 350 V 6,5 MHz CLSA-HF6 ST 2+3 8,5 V DC 0,5 A 5 ka 15 V 350 V 55 MHz CLSA-DSL ST V DC 0,5 A 5 ka 230 V 400 V 65 MHz CLSA-TLF ST V DC 0,5 A 5 ka 230 V 350 V 14 MHz CLSA-ISDN ST V DC 0,5 A 5 ka 170 V 350 V 16 MHz

26 Ochrany pro Ethernet, telefonní a sériové linky Přepěťové ochrany pro telefonní linky Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně jednoho páru linek telekomunikačních zařízení. Vhodné i pro ochranu ADSL nebo ISDN. DL-TLF-HF DL-ISDN Konektory RJ11 Vhodné i pro linky VDSL2 Instalace na panel nebo DIN lištu pomocí adaptéru Konektory RJ45 nebo svorky Instalace na panel nebo DIN lištu pomocí adaptéru Umístění U C I L I n (C2) žíla-žíla žíla-pe f DL-TLF-HF ST V DC 0,06 A 2,5 ka 240 V 400 V 45 MHz DL-ISDN SV ST V DC 0,06 A 10 ka 180 V 500 V 50 MHz DL-ISDN RJ45 ST V DC 0,06 A 2,5 ka 180 V 400 V 80 MHz Přepěťové ochrany pro Ethernet Cat. 5e Jemná přepěťová ochrana určená k ochraně linek Ethernet Cat. 5 nebo Cat. 5e bez napájení. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení. Konektory RJ45. DL-Cat. 5e DL-Cat. 5e RACK PANEL Konektory RJ45 Instalace na panel nebo DIN lištu pomocí adaptéru Konektory RJ45 Do 19" RACK stojanů Umístění Počet linek U C I L I n (C2) žíla-žíla žíla-pe DL-Cat. 5e ST 3 1 8,5 V DC 0,5 A 1,6 ka 65 V 350 V DL-Cat. 5e 8 RACK PANEL ST 3 8 8,5 V DC 0,1 A 1,6 ka 65 V 350 V DL-Cat. 5e 16 RACK PANEL ST ,5 V DC 0,1 A 1,6 ka 65 V 350 V DL-Cat. 5e 24 RACK PANEL ST ,5 V DC 0,1 A 1,6 ka 65 V 350 V Přepěťové ochrany pro Ethernet Cat. 5e PoE Kombinovaná přepěťová ochrana pro Power over Ethernet. Kombinace přepěťové ochrany pro linkovou a napájecí část. Připojení pomocí svorek nebo konektorů RJ45. DL-100 POE-048 DL-Cat. 5e POE plus Instalace na panel Svorky/konektor RJ45 Linková část Vodiče 1, 2, 3, 6 Napájecí část (PoE) U C = 76 V DC I L = 1 A Vodiče 4, 5, 7, 8 Instalace na panel nebo DIN lištu pomocí adaptéru Svorky/konektor RJ45 Linková část Vodiče 1, 2, 3, 6 Napájecí část (PoE) U C = 76 V DC I L = 1 A Vodiče 4, 5, 7, 8 Umístění Počet linek U C I L I n (C2) žíla-žíla žíla-pe DL-100 POE-048 ST ,5 V DC 0,1 A 1,5 ka 60 V 560 V DL-Cat. 5e POE plus ST ,1 V DC 0,1 A 5 ka 55 V 530 V

27 Přehledový katalog Ochrany před přepětím Přepěťové ochrany pro Ethernet Cat. 6 Jemná přepěťová ochrana určená k ochraně linek Ethernet Cat. 6 s napájením nebo bez. Instaluje se těsně před zařízení. DL-Cat.6 DL-Cat.6 PATCH PANEL DL-Cat.6 pro linky bez napájení DL-...-RJ45-60V pro linky s napájením a IP telefonii Konektory RJ45 Instalace na panel nebo DIN lištu pomocí adaptéru Vstup zařezávací konektory LSA Výstup - konektory RJ45 Do 19" RACK stojanů Umístění Počet linek U C I L I n (C2) žíla-žíla žíla-pe DL-Cat.6 ST 3 1 8,5 V DC 0,5 A 1,6 ka 65 V 350 V DL-1G-RJ45-60V ST (1G) 60 V DC 0,5 A 0,15 ka 100 V 500 V DL-10G-RJ45-60V ST (10G) 60 V DC 0,5 A 0,15 ka 100 V 500 V DL-Cat.6 8 PATCH PANEL ST 3 8 8,5 V DC 0,1 A 1,6 ka 65 V 350 V DL-Cat.6 16 PATCH PANEL ST ,5 V DC 0,1 A 1,6 ka 65 V 350 V DL-Cat.6 24 PATCH PANEL ST ,5 V DC 0,1 A 1,6 ka 65 V 350 V Přepěťové ochrany pro Ethernet Cat. 6(A) PoE Kombinovaná přepěťová ochrana jedné linky Ethernet Cat. 6 nebo 6A s možností napájení PoE (Power over Ethernet) režimu A, B před pulsním přepětím. Instaluje se na rozhraní zón LPZ 0 a LPZ 1 a vyšších. DL- -RJ45-PoE-AB Konektory RJ45 Instalace na panel nebo DIN lištu pomocí adaptéru pro montáž, který je součástí dodávky Umístění Rychlost sítě U C linka/poe I L linka/poe I n (C2) žíla-žíla žíla-pe DL-1G-RJ45-PoE-AB ST G 8,5 / 58 V DC 0,5 / 1,5 A 0,15 ka 60 / 90 V 500 V DL-10G-RJ45-PoE-AB ST G 8,5 / 58 V DC 0,5 / 1,5 A 0,15 ka 60 / 90 V 500 V Přepěťové ochrany pro rozhraní RS Jemná přepěťová ochrana pro ochranu sériových portů počítačů a řídicích systémů před účinky pulsního přepětí. DL-RS DD9 Konektory DSUB 9 F/M Umístění U C I L I n (C2) žíla-žíla žíla-pe f DL-RS DD9 ST V DC 0,06 A 0,15 ka 50 V 980 V 55 MHz

28 Ochrany SPD pro videorozvody a koaxiální vedení Přepěťové ochrany pro videorozvody Kombinovaná hrubá a jemná přepěťová ochrana určená k ochraně videorozvodů CCTV nebo pro přenosy dat po krouceném páru. Instaluje se na rozhraní zón LPZ 1 a LPZ 2 a vyšších těsně před zařízení. VL- Konektory BNC 75 Ω nebo svorky Instalace na panel nebo DIN lištu pomocí adaptéru pro montáž, který je součástí dodávky Umístění U C I L I n (C2) žíla-sh SH-PE f VL-B75 F/F ST V AC / 8,5 V DC 0,06 A 5 ka 35 V 350 V 150 MHz VL-SV ST V AC / 8,5 V DC 0,06 A 5 ka 35 V 350 V 150 MHz Svodiče bleskových proudů pro koaxiální vedení Určené k ochraně koaxiálních vedení a telekomunikačních zařízení při přímém i nepřímém úderu blesku. Instaluje se na rozhraní zón LPZ 0 a LPZ 1 na vstupu vedení do objektu. Jsou vhodné i pro kombinované rozvody signálu a napájení. Řadu FX lze použít jako první stupeň ochrany v koordinaci s typem SX. HX- N50 F/ FX- 75 T F/F ZX-0,44 N50 F/... Konektory N 50 Ω Vhodný pro kombinované rozvody signálu a napájení f = 0 3,5 GHz Konektory BNC nebo F 75 Ω Instalace na panel nebo DIN lištu pomocí adaptéru f = 0 2,15 GHz Konektory N 50 Ω Pro úzkopásmové vysílače/přijímače využívá 1/8 vlnný zkrat f = 0,44 GHz Umístění U C I L I imp (D1) (10/350 µs) I n (C2) f max HX-090 N50 F/F ST V DC 6 A 2,5 ka 10 ka 600 V MHz HX-090 N50 F/M ST V DC 6 A 2,5 ka 10 ka 600 V MHz HX-230 N50 F/F ST V DC 6 A 2,5 ka 10 ka 650 V MHz HX-230 N50 F/M ST V DC 6 A 2,5 ka 10 ka 650 V MHz HX-470-N50-F/F ST V DC 6 A 2,5 ka 10 ka 980 V MHz HX-470-N50-F/M ST V DC 6 A 2,5 ka 10 ka 980 V MHz ZX-0,44 N50 F/F ST ka 20 ka 250 V f = 440 MHz ZX-0,44 N50 F/M ST ka 20 ka 250 V f = 440 MHz FX-090 B75 T F/F ST 1 70 V 4 A 2,5 ka 10 ka 600 V MHz FX-230 B75 T F/F ST V 4 A 2,5 ka 10 ka 660 V MHz FX-090 F75 T F/F ST 1 70 V 4 A 2,5 ka 10 ka 600 V MHz FX-230 F75 T F/F ST V 4 A 2,5 ka 10 ka 660 V MHz Přepěťové ochrany pro koaxiální vedení Jemná přepěťová ochrana určená k ochraně koaxiálních vstupů TV systémů. Vhodná jako druhý stupeň přepěťové ochrany v koordinaci s typem FX. Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před chráněné zařízení. SX F/F Stínění spojené s ochrannou zemí Konektory BNC nebo F 75 Ω Instalace na panel nebo DIN lištu pomocí adaptéru pro montáž, který je součástí dodávky Umístění U C I L I n (C2) žíla-pe f min f max SX-090 B75 F/F ST ,1 V DC 4 A 1,5 ka 80 V 1 MHz MHz SX-090 F75 F/F ST ,1 V DC 4 A 1,5 ka 80 V 1 MHz MHz
