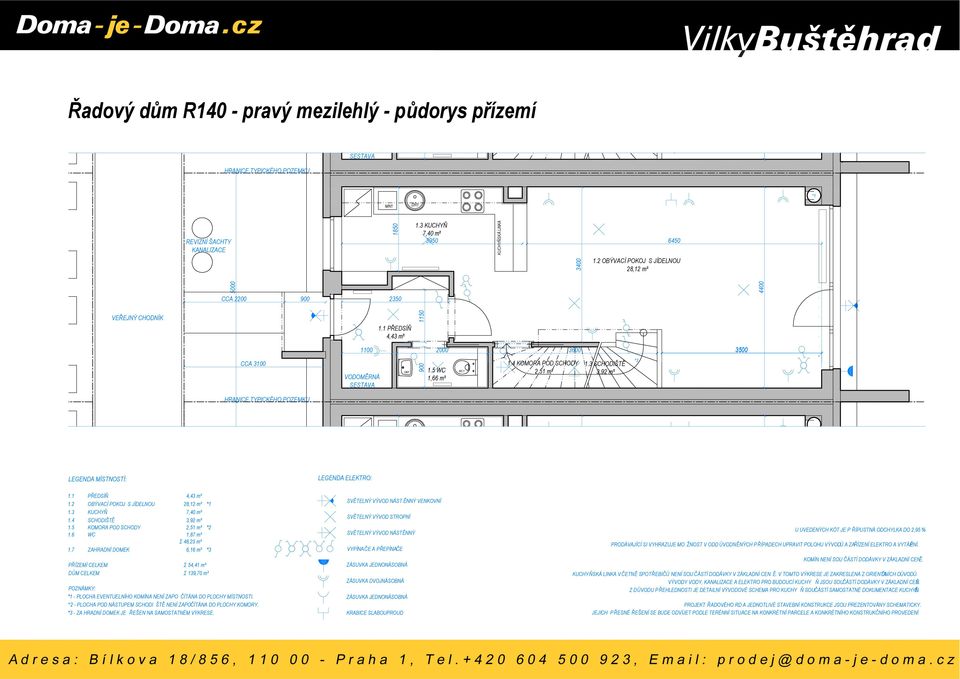

1 Řadový dům R140 - pravý mezilehlý - půdorys přízemí HRANICE TYPICKÉHO POZEMKU SESTAVA *1 MN1 DŘ1 REVIZNÍ ŠACHTY KANALIZACE KUCHYŇ 7,40 m² 3950 KUCHYŇSKÁ LINKA OBÝVACÍ POKOJ S JÍDELNOU 28,12 m² 5000 CCA VEŘEJNÝ CHODNÍK CCA VODOMĚRNÁ SESTAVA 1.1 PŘEDSÍŇ 4,43 m² UM WC 1,66 m² WC1 1.4 KOMORA POD SCHODY 2,51 m² 1.3 SCHODIŠTĚ 3,92 m² * HRANICE TYPICKÉHO POZEMKU LEGENDA MÍSTNOSTÍ: LEGENDA ELEKTRO: 1.1 PŘEDSÍŇ 4,43 m² 1.2 OBÝVACÍ POKOJ S JÍDELNOU 28,12 m² *1 1.3 KUCHYŇ 7,40 m² 1.4 SCHODIŠTĚ 3,92 m² 1.5 KOMORA POD SCHODY 2,51 m² *2 1.6 WC 1,87 m² Σ 48,25 m² 1.7 ZAHRADNÍ DOMEK 6,16 m² *3 PŘÍZEMÍ CELKEM Σ 54,41 m² DŮM CELKEM Σ 139,70 m² POZNÁMKY: *1 - PLOCHA EVENTUELNÍHO KOMÍNA NENÍ ZAPO ČÍTÁNA DO PLOCHY MÍSTNOSTI. *2 - PLOCHA POD NÁSTUPEM SCHODI ŠTĚ NENÍ ZAPOČÍTÁNA DO PLOCHY KOMORY. *3 - ZA HRADNÍ DOMEK JE ŘEŠEN NA SAMOSTATNÉM VÝKRESE. SVĚTELNÝ VÝVOD NÁST ĚNNÝ VENKOVNÍ SVĚTELNÝ VÝVOD STROPNÍ SVĚTELNÝ VÝVOD NÁSTĚNNÝ VYPÍNAČE A PŘEPÍNAČE ZÁSUVKA DVOJNÁSOBNÁ KRABICE SLABOUPROUD KUCHYŇSKÁ LINKA V ČETNĚ SPOTŘEBIČŮ NENÍ SOU ČÁSTÍ DODÁVKY V ZÁKLADNÍ CEN Ě. V TOMTO VÝKRESE JE ZAKRESLENA Z ORIENTA ČNÍCH DŮVODŮ. VÝVODY VODY, KANALIZACE A ELEKTRO PRO BUDOUCÍ KUCHY Ň JSOU SOUČÁSTÍ DODÁVKY V ZÁKLADNÍ CENĚ. Z DŮVODU PŘEHLEDNOSTI JE DETAILNÍ VÝVODOVÉ SCHEMA PRO KUCHY Ň SOUČÁSTÍ SAMOSTATNÉ DOKUMENTACE KUCHYNĚ.

4 KOMORA POD SCHODY 2,51 m² 1.3 SCHODIŠTĚ 3,92 m² *2 3500 HRANICE TYPICKÉHO POZEMKU LEGENDA MÍSTNOSTÍ: LEGENDA ELEKTRO: 1.1 PŘEDSÍŇ 4,43 m² 1.2 OBÝVACÍ POKOJ S JÍDELNOU 28,12 m² *1 1.

2 Řadový dům R140 - pravý mezilehlý - půdorys patra *1 PLYNOVÝ KOTEL WC2 UM2 VA ZÁSOBNÍK TEPLÉ VODY KOUPELNA 6,47 m² POKOJ 14,08 m² 2.1 GALERIE 4,38 m² 2.4 LOŽNICE 15,26 m² 2.5 SCHODIŠTĚ 3, m² LEGENDA ELEKTRO: SVĚTELNÝ VÝVOD NÁST ĚNNÝ VENKOVNÍ LEGENDA MÍSTNOSTÍ: 2.1 GALERIE 4,38 m² 2.2 POKOJ 14,08 m² *1 2.3 KOUPELNA 6,47 m² 2.4 LOŽNICE 15,26 m² 2.5 SCHODIŠTĚ 3,92 m² PATRO CELKEM Σ 44,10 m² POZNÁMKY: *1 - PLOCHA EVENTUELNÍHO KOMÍNA NENÍ ZAPO ČÍTÁNA DO PLOCHY MÍSTNOSTI. SVĚTELNÝ VÝVOD STROPNÍ SVĚTELNÝ VÝVOD NÁSTĚNNÝ VYPÍNAČE A PŘEPÍNAČE ZÁSUVKA DVOJNÁSOBNÁ KRABICE SLABOUPROUD

5 SCHODIŠTĚ 3,92 3600m² LEGENDA ELEKTRO: SVĚTELNÝ VÝVOD NÁST ĚNNÝ VENKOVNÍ LEGENDA MÍSTNOSTÍ: 2.1 GALERIE 4,38 m² 2.2 POKOJ 14,08 m² *1 2.3 KOUPELNA 6,47 m² 2.

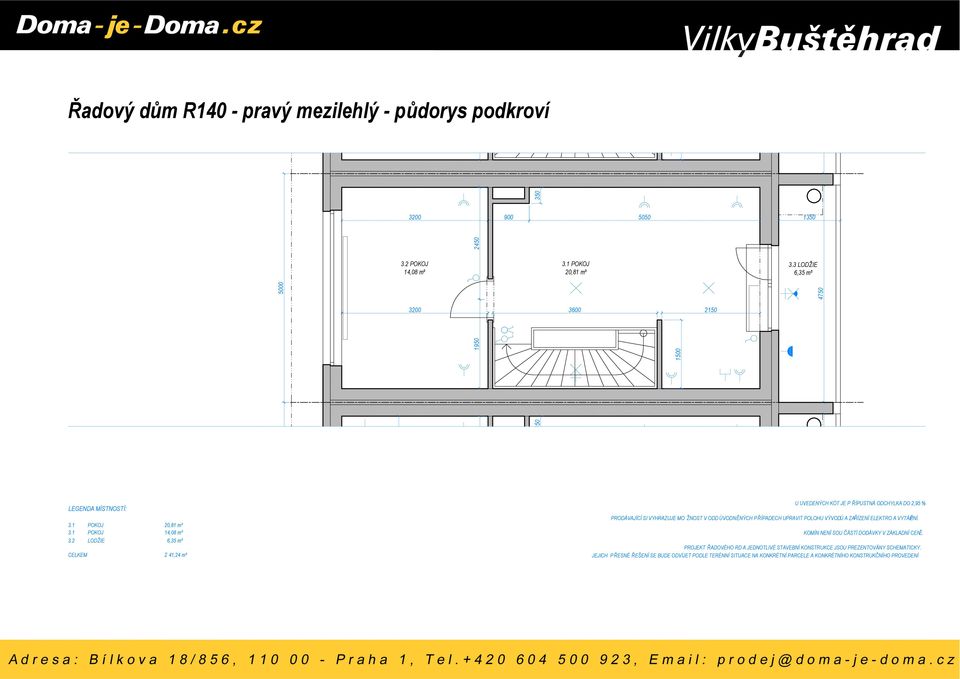

3 Řadový dům R140 - pravý mezilehlý - půdorys podkroví POKOJ 20,81 m² POKOJ 14,08 m² 3.3 LODŽIE 6,35 m² LEGENDA MÍSTNOSTÍ: 3.1 POKOJ 20,81 m² 3.1 POKOJ 14,08 m² 3.2 LODŽIE 6,35 m² CELKEM Σ 41,24 m²

1 POKOJ 20,81 m² 5000 4750 3200 3600 2150 350 1950 1500 2450 350 3.

4 V TOMTO VÝKRESE JE ZAKRESLEN Z ORIENTA ČNÍCH DŮVODŮ. JEJICH P ŘESNÉ ŘEŠENÍ SE BUDE ODVÍJET PODLE TERÉNNÍ SITUACE NA KONKRÉTNÍ PARCELE A KONKRÉTNÍHO KONSTRUK ČNÍHO PROVEDENÍ. Řadový dům R140 a R143 - pravý - řez

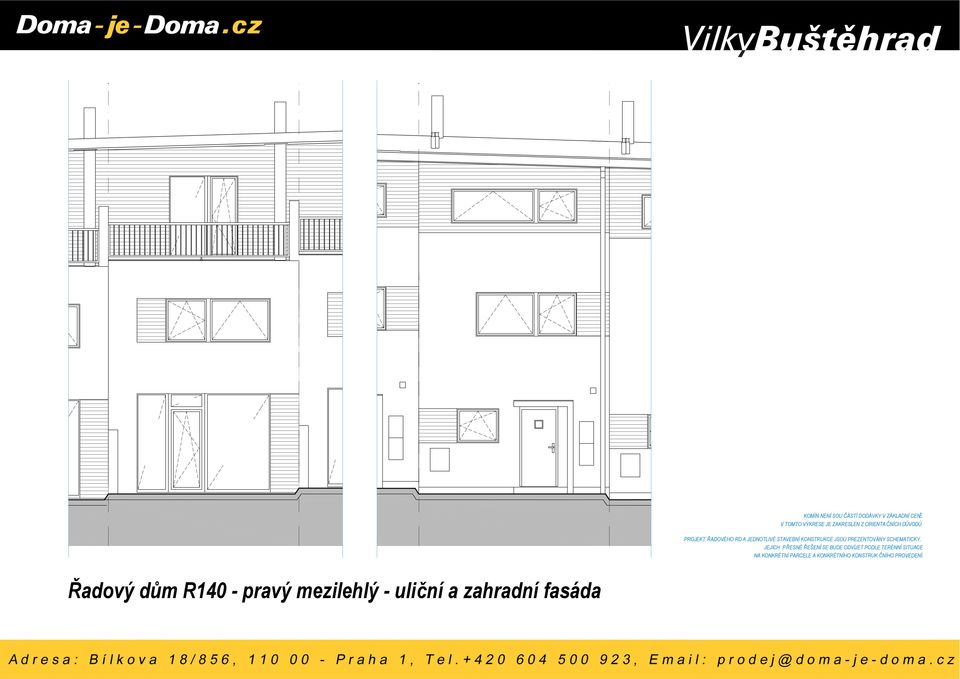

5 V TOMTO VÝKRESE JE ZAKRESLEN Z ORIENTA ČNÍCH DŮVODŮ. JEJICH P ŘESNÉ ŘEŠENÍ SE BUDE ODVÍJET PODLE TERÉNNÍ SITUACE NA KONKRÉTNÍ PARCELE A KONKRÉTNÍHO KONSTRUK ČNÍHO PROVEDENÍ. Řadový dům R140 - pravý mezilehlý - uliční a zahradní fasáda

SITUACE NA KONKRÉTNÍ PARCELE A KONKRÉTNÍHO KONSTRUK ČNÍHO

6 Zahradní domek 2200 VĚTRACÍ ŠTĚRBINA ZAHRADNÍ DOMEK 6,16 m² 2800 HRANICE TYPICKÉHO POZEMKU 2200 ZAHRADNÍ DOMEK 6,16 m²

7 VilkyBuštěhrad Řadový dům R140 - levý mezilehlý - situace Vizualizace jsou ilustrační a obsahují i možné vybavení, které není součástí dodávky. Adresa: Bílkova 18/856, Praha 1, Tel.: , schramm@doma-je-doma.cz
