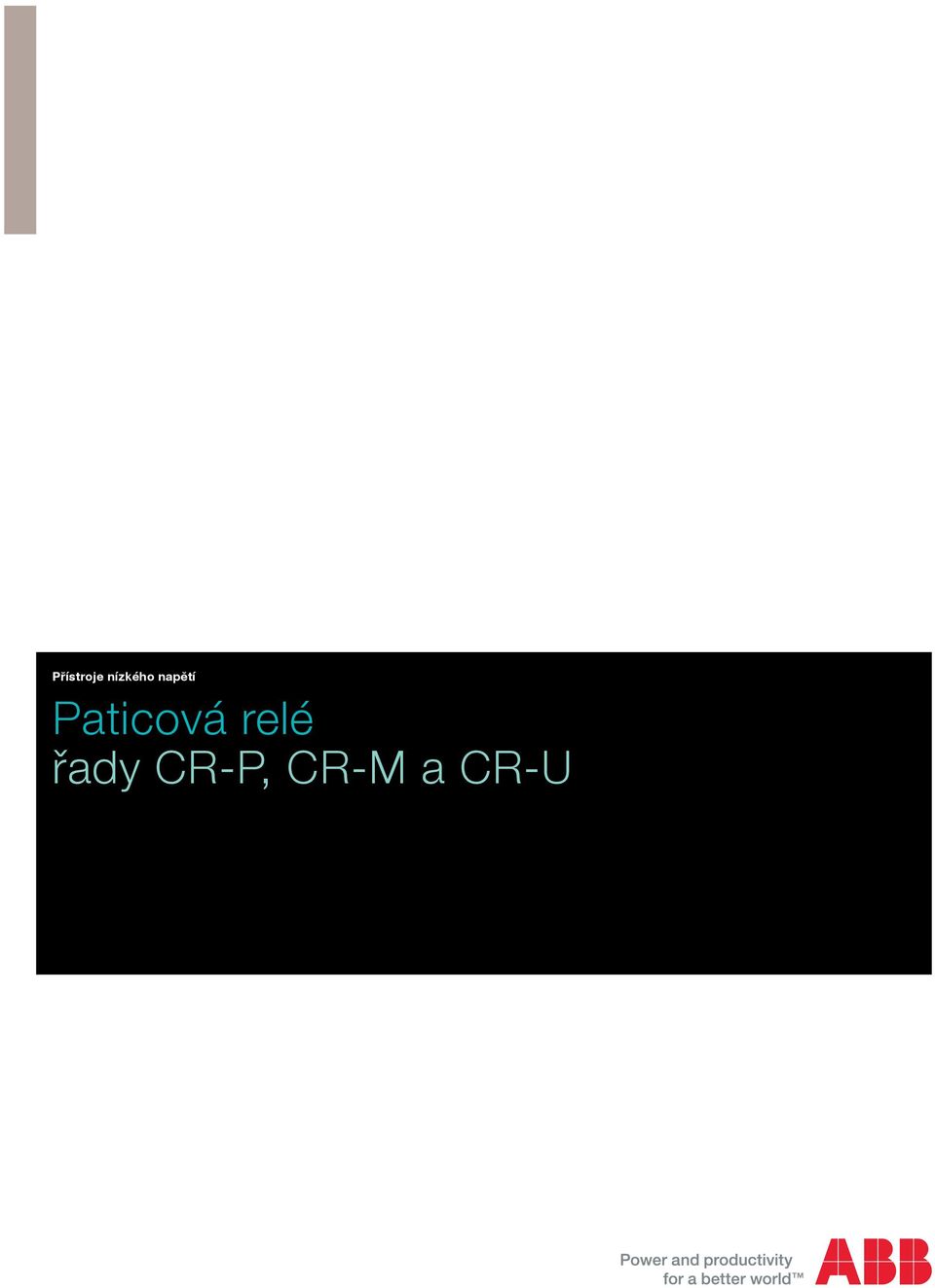

1 Přístroje nízkého napětí Paticová relé řady CR-P, CR-M a CR-U

2

3 Obsah: Výhody 4 Schválení/značky 4 Objednací údaje CR-P Patice pro CR-P relé Zásuvné funkční moduly pro CR-P relé CR-M Patice pro CR-M relé Zásuvné funkční moduly pro CR-M relé CR-U Patice pro CR-U relé Zásuvné funkční moduly pro CR-U relé Technické údaje 13 Mezní zatěžovací křivky 16 Poloha připojovacích svorek 17 Rozměrové výkresy 18 3

4 Paticová relé řady CR-P, CR-M a CR-U výhody, schválení, značky 4 2CDC F0004 2CDC F0004 2CDC F0004 Vlastnosti 9 ovládacích napětí cívky u CR-P - 12VDC, 24VDC, 48VDC, 110VDC, 24VAC, 48VAC, 110VAC, 120VAC a 230VAC 12 ovládacích napětí cívky u CR-M - 12VDC, 24VDC, 48VDC, 60VDC, 110VDC, 125VDC, 220VDC 24VAC, 48VAC, 110VAC, 120VAC a 230VAC 10 ovládacích napětí cívky u CR-U - 12VDC, 24VDC, 48VDC, 110VDC, 220VDC, 24VAC, 48VAC, 110VAC, 120VAC a 230VAC Paticová relé CR-P pro instalaci do desek plošných spojů 1 nebo 2 přepínací logické nebo standardní patice Standardní patice - na spodní straně patice má přívody na cívku a některý kontakt na spodní straně, zbytek na straně horní. Logická patice - Na spodní straně jsou přívody cívky a zbytek je na straně horní. Paticová miniaturní relé CR-M 2, 3 nebo 4 přepínací 2 přepínací u verze 250 V/12 A 3 přepínací u verze 250 V/10 A 4 přepínací u verze 250 V/6A ruční blokovací ovládač (modrý - pro DC, oranžový - pro AC) s/bez zabudovaných indikačních LED verze se 4 přepínacími, volitelně s pozlacenými a LED logické nebo standardní patice Paticová univerzální relé CR-U 2 nebo 3 přepínací ruční blokovací ovládač s/bez zabudovaných indikačních LED existuje podána přihláška relé patice moduly schválení CR-P CR-M CR-U CR-PLS CR-PSS CR-PLC CR-M..L.. CR-M..SS UL 508 1) CR-M..SF CR-U..S CR-U..E CAN/CSA C22.2 No.14 2) 6) 7) CAN/CSA C22.2 No.14 3) VDE 4) GOST Lloyds Register 5) CR-U..SM CR-P/M CR-U 1) vyjma 60V DC a 125V DC relé se zlatými 2) vyjma relátek se zlatými 3) vyjma 60V DC a 125V DC relé 4) vyjma 125V DC relátek 5) pouze relátka se 4c/o 6) vyjma CR-P/M 42B, CR-P/M 42BV, CR-P/M 42C, CR-P/M 42CV, CR-P/M 52D, CR-P/M 62E, CR-P/M 62EV, CR-P/M 62D, CR-P/M 62DV, CR-P/M T... 7) vyjma CR-U 41B, CR-U 41BV, CR-U 41C, CR-U 41CV, CR-U 51D, CR-U 61CV, CR-U 61E, CR-U 61EV, CR-U 61D, CR-U 61DV, CR-U 91C, CR-U T CCC RMRS značky CE 4

5 2CDC F0004 Paticová relé řady CR-P Relé pro desky plošných spojů Objednací údaje Vlastnosti 9 různých napětí ovládacích cívek: DC verze: 12 V, 24 V, 48 V, 110 V AC verze: 24 V, 48 V, 110 V, 120 V, 230 V Výstupní : 1 přepínací (16 A) nebo 2 přepínací (8A) Materiál kontaktů neobsahuje kadmium Šířka patice: 15,5 mm Vhodné pro logické a standardní patice Paticové moduly: ochrana proti přepólování, indikace pomocí LED, RC obvod, ochrana proti přepětí Schválení 5 CR-P Relé pro vytvoření rozhraní Paticový násuvný funkční modul Patice Držák Označovač 2CDC F0004 2CDC F0005 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0b07 CR-P CR-PLS CR-PSS CR-PLC CR-PH CR-PJ Značky,,,,,, Typ Napájecí napětí Objednací číslo Balicí jednotka 1 přepínací kontakt: 250 V, 16 A CR-P012DC1 12 V DC 1SVR R CR-P024DC1 24 V DC 1SVR R CR-P048DC1 48 V DC 1SVR R CR-P110DC1 110 V DC 1SVR R CR-P024AC1 24 V AC 1SVR R CR-P048AC1 48 V AC 1SVR R CR-P110AC1 110 V AC 1SVR R CR-P120AC1 120 V AC 1SVR R CR-P230AC1 230 V AC 1SVR R přepínací : 250 V, 8 A CR-P012DC2 12 V DC 1SVR R CR-P024DC2 24 V DC 1SVR R CR-P048DC2 48 V DC 1SVR R CR-P110DC2 110 V DC 1SVR R CR-P024AC2 24 V AC 1SVR R CR-P048AC2 48 V AC 1SVR R CR-P110AC2 110 V AC 1SVR R CR-P120AC2 120 V AC 1SVR R CR-P230AC2 230 V AC 1SVR R Relé s pozlacenými 2 přepínací 250V, 8A CR-P024DC2G 24 V DC 1SVR R CR-P024AC2G 24 V AC 1SVR R CR-P110AC2G 110 V AC 1SVR R CR-P230AC2G 230 V AC 1SVR R Příslušenství - patice Typ Verze Propojovací Objednací číslo Balicí jednotka svorky Patice CR-PLS Logická patice s bezpečnostní izolací šroub 1SVR R CR-PLSx Logická patice šroub 1SVR R CR-PLC Logická patice pružina 1SVR R CR-PSS Standardní patice šroub 1SVR R Příslušenství k paticím CR-PH Plastický držák 1SVR R CR-PJ Spojovací hřebínek (pouze pro šroubové přip.) 1SVR R

6 6 2CDC F0004 ➀ ➁ ➃ ➂ ➄ Paticová relé řady CR-M Miniaturní relé Objednací údaje Vlastnosti Standardní miniaturní relé s mechanickým indikátorem spínacího stavu 12 různých napětí ovládacích cívek: DC verze 12V, 24V, 48V, 60V, 110V, 125V, 220V AC verze 24V, 48V, 110V, 120V, 230V Výstupní : 2 přepínací (12 A), 3 přepínací (10A) nebo 4 přepínací (6 A) S/bez indikačních LED Verze se 4 přepínacími, volitelně s pozlacenými a LED Ruční blokovací ovládač pro manuální ovládání a blokování výstupních kontaktů (modré = DC, oranžové = AC) Materiál kontaktů neobsahuje kadmium Šířka patice: 27 mm Vhodné pro logické a standardní patice Paticové moduly: ochrana proti přepólování, indikace pomocí LED, RC obvod, ochrana proti přepětí CR-M ➀ Paticová relé ➁ Paticové moduly ➂ Paticový konektor ➃ Držák ➄ Označovací štítek Schválení,,,, (pouze pro 4 c/o verzi) Značky 2CDC F0004 CR-M Typ Napájecí napětí Objednací číslo Balicí jednotka Relé rozhraní, bez LED 2 přepínací : 250 V, 12 A CR-M012DC2 12 V DC 1SVR R CR-M024DC2 24 V DC 1SVR R CR-M048DC2 48 V DC 1SVR R CR-M060DC2 60 V DC 1SVR R CR-M110DC2 110 V DC 1SVR R CR-M125DC2 125 V DC 1SVR R CR-M220DC2 220 V DC 1SVR R CR-M024AC2 24 V AC 1SVR R CR-M048AC2 48 V AC 1SVR R CR-M110AC2 110 V AC 1SVR R CR-M120AC2 120 V AC 1SVR R CR-M230AC2 230 V AC 1SVR R přepínací : 250 V, 10 A CR-M012DC3 12 V DC 1SVR R CR-M024DC3 24 V DC 1SVR R CR-M048DC3 48 V DC 1SVR R CR-M060DC3 60 V DC 1SVR R CR-M110DC3 110 V DC 1SVR R CR-M125DC3 125 V DC 1SVR R CR-M220DC3 220 V DC 1SVR R CR-M024AC3 24 V AC 1SVR R CR-M048AC3 48 V AC 1SVR R CR-M110AC3 110 V AC 1SVR R CR-M120AC3 120 V AC 1SVR R CR-M230AC3 230 V AC 1SVR R přepínací : 250 V, 6A CR-M012DC4 12 V DC 1SVR R CR-M024DC4 24 V DC 1SVR R CR-M048DC4 48 V DC 1SVR R CR-M060DC4 60 V DC 1SVR R CR-M110DC4 110 V DC 1SVR R CR-M125DC4 125 V DC 1SVR R CR-M220DC4 220 V DC 1SVR R CR-M024AC4 24 V AC 1SVR R CR-M048AC4 48 V AC 1SVR R CR-M110AC4 110 V AC 1SVR R CR-M120AC4 120 V AC 1SVR R CR-M230AC4 230 V AC 1SVR R

7 Paticová relé řady CR-M Miniaturní relé Objednací údaje 7 2CDC F0004 CR-M Typ Napájecí napětí Objednací číslo Balicí jednotka Relé rozhraní, s LED 2 přepínací : 250 V, 12 A CR-M012DC2L 12 V DC 1SVR R CR-M024DC2L 24 V DC 1SVR R CR-M048DC2L 48 V DC 1SVR R CR-M060DC2L 60 V DC 1SVR R CR-M110DC2L 110 V DC 1SVR R CR-M125DC2L 125 V DC 1SVR R CR-M220DC2L 220 V DC 1SVR R CR-M024AC2L 24 V AC 1SVR R CR-M048AC2L 48 V AC 1SVR R CR-M110AC2L 110 V AC 1SVR R CR-M120AC2L 120 V AC 1SVR R CR-M230AC2L 230 V AC 1SVR R přepínací : 250 V, 10 A CR-M012DC3L 12 V DC 1SVR R CR-M024DC3L 24 V DC 1SVR R CR-M048DC3L 48 V DC 1SVR R CR-M060DC3L 60 V DC 1SVR R CR-M110DC3L 110 V DC 1SVR R CR-M125DC3L 125 V DC 1SVR R CR-M220DC3L 220 V DC 1SVR R CR-M024AC3L 24 V AC 1SVR R CR-M048AC3L 48 V AC 1SVR R CR-M110AC3L 110 V AC 1SVR R CR-M120AC3L 120 V AC 1SVR R CR-M230AC3L 230 V AC 1SVR R přepínací : 250 V, 6A CR-M012DC4L 12 V DC 1SVR R CR-M024DC4L 24 V DC 1SVR R CR-M048DC4L 48 V DC 1SVR R CR-M060DC4L 60 V DC 1SVR R CR-M110DC4L 110 V DC 1SVR R CR-M125DC4L 125 V DC 1SVR R CR-M220DC4L 220 V DC 1SVR R CR-M024AC4L 24 V AC 1SVR R CR-M048AC4L 48 V AC 1SVR R CR-M110AC4L 110 V AC 1SVR R CR-M120AC4L 120 V AC 1SVR R CR-M230AC4L 230 V AC 1SVR R Relé s LED a paralelní diodou CR-M024DC4LD 24 V DC 1SVR R Relé bez LED a se zlacenými CR-M024DC4G 24 V DC 1SVR R CR-M024AC4G 24 V AC 1SVR R CR-M110AC4G 110 V AC 1SVR R CR-M230AC4G 230 V AC 1SVR R Relé s LED a s pozlacenými 4 přepínací : 250 V, 6A CR-M012DC4LG 12 V DC 1SVR R CR-M024DC4LG 24 V DC 1SVR R CR-M048DC4LG 48 V DC 1SVR R CR-M060DC4LG 60 V DC 1SVR R CR-M110DC4LG 110 V DC 1SVR R CR-M125DC4LG 125 V DC 1SVR R CR-M220DC4LG 220 V DC 1SVR R CR-M024AC4LG 24 V AC 1SVR R CR-M048AC4LG 48 V AC 1SVR R CR-M110AC4LG 110 V AC 1SVR R CR-M120AC4LG 120 V AC 1SVR R CR-M230AC4LG 230 V AC 1SVR R

8 8 Paticová relé řady CR-M Miniaturní relé Objednací údaje Typ Napájecí napětí Objednací číslo Balicí jednotka 2CDC F0004 Relé s pozlacenými a ochrannou diodou paralelně k cívce CR-M012DC4LDG 12 V DC 1SVR R CR M024DC4LDG 24 V DC 1SVR R Příslušenství - patice CR-M Typ Verze Propojovací Objednací číslo Balicí jednotka svorky 2CDC F0004 2CDC F0004 CR-M4LS Patice CR-M2LS Logická patice pro 2c/o šroub 1SVR R CR-M3LS Logická patice pro 3c/o šroub 1SVR R CR-M4LS Logická patice pro 2/4c/o šroub 1SVR R CR-M2LC Logická patice pro 2c/o pružina 1SVR R CR-M4LC Logická patice pro 4c/o pružina 1SVR R CR-M2SS Standardní patice pro 2c/o šroub 1SVR R CR-M3SS Standardní patice pro 3c/o šroub 1SVR R CR-M4SS Standardní patice pro 2/4c/o šroub 1SVR R CR-M2SF Standardní patice pro 2c/o očko 1SVR R CR-M4SF Standardní patice pro 2/4c/o očko 1SVR R Příslušenství k paticím CR-MH Plastikový držák 1SVR R CR-MH1 Kovový držák 1SVR R CR-MJ Propojovací hřebínek 1SVR R CR-M4SS 2CDC F0004 2CDC F0005 CR-M4LC CR-MH 2CDC F0b07 CR-MJ 8

9 Paticová relé řady CR-P, CR-M - příslušenství Paticové moduly Objednací údaje, umístění připojovacích svorek Vlastnosti Paticové moduly pro nasunutí do logických nebo standardních patic, pro relé CR-P a CR-M Paticové moduly: ochrana proti přepólování, indikace LED diodami, RC obvod, ochrana proti přepětí 9 Typ Jmenovité ovládací napájecí napětí Verze Objednací číslo Balicí jednotka 2CDC F0004 CR-P/M xx Dioda ochrana proti nesprávné polaritě/antiparalelní free-wheeling dioda CR-P/M V DC A1+, A2-1SVR R Dioda a LED - ochrana proti nesprávné polaritě/antiparalelní free-wheeling dioda CR-P/M V DC červená, A1+, A2-1SVR R CR-P/M 42V 6-24 V DC zelená, A1+, A2-1SVR R CR-P/M 42B V DC červená, A1+, A2-1SVR R CR-P/M 42BV V DC zelená, A1+, A2-1SVR R CR-P/M 42C V DC červená, A1+, A2-1SVR R CR-P/M 42CV V DC zelená, A1+, A2-1SVR R RC prvek eliminace elektrického oblouku CR-P/M 52B 6-24 V AC 1SVR R CR-P/M 52D V AC 1SVR R CR-P/M 52C V AC 1SVR R Dioda a LED CR-P/M V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 62V 6-24 V AC/DC zelená, pro DC A1+, A2-1SVR R CR-P/M 62E V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 62EV V AC/DC zelená, pro DC A1+, A2-1SVR R CR-P/M V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 92V V AC/DC zelená, pro DC A1+, A2-1SVR R Varistor a LED ochrana proti přepětí CR-P/M 62C 6-24 V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 62CV 6-24 V AC/DC zelená, pro DC A1+, A2-1SVR R CR-P/M 62D V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 62DV V AC/DC zelená, pro DC A1+, A2-1SVR R CR-P/M 92C V AC/DC červená, pro DC A1+, A2-1SVR R CR-P/M 92CV V AC/DC zelená, pro DC A1+, A2-1SVR R Varistor ochrana proti přepětí CR-P/M V AC 1SVR R CR-P/M 72A 115 V AC 1SVR R CR-P/M V AC 1SVR R Poloha připojovacích svorek 2CDC F0005 2CDC F0005 2CDC F0005 CR-P/M 22 CR-P/M 42, CR-P/M 42B, CR-P/M 42C, CR-P/M 42V, CR-P/M 42BV, CR-P/M 42CV CR-P/M 52B, CR-P/M 52D, CR-P/M 52C 2CDC F0005 2CDC F0005 2CDC F0005 CR-P/M 62, CR-P/M 62E, CR-P/M 92, CR-P/M 62V, CR-P/M 62EV, CR-P/M 92V CR-P/M 62C, CR-P/M 62D, CR-P/M 92C, CR-P/M 62CV, CR-P/M 62DV CR-P/M 92CV CR-P/M 72, CR-P/M 82 CR-P/M 72A, 9

10 10 2CDC F0004 ➀ ➁ ➃ ➂ Paticová relé řady CR-U Univerzální relé Objednací údaje Vlastnosti Standardní univerzální relé s mechanickým indikátorem spínacího stavu 10 různých napětí ovládacích cívek: DC verze: 12 V, 24 V, 48 V, 110 V, 220 V AC verze: 24 V, 48 V, 110 V, 120 V, 230 V Výstupní : 2 přepínací (10 A) nebo 3 přepínací (10A) S/bez indikačních LED Ruční blokovací ovládač pro manuální ovládání a blokování výstupních kontaktů (modré = DC, oranžové = AC) Materiál kontaktů neobsahuje kadmium Šířka patice: 38 mm Paticové moduly: ochrana proti přepólování, indikace pomocí LED, RC obvod, ochrana proti přepětí Schválení CR-U ➀ Paticová relé ➁ Paticový modul ➂ Paticový konektor ➃ Držák,,,, Znaky Typ Napájecí napětí Objednací číslo Balicí jednotka 2CDC F0004 CR-U Relé bez LED 2 přepínací : 250 V, 10 A CR-U012DC2 12 V DC 1SVR R CR-U024DC2 24 V DC 1SVR R CR-U048DC2 48 V DC 1SVR R CR-U110DC2 110 V DC 1SVR R CR-U220DC2 220 V DC 1SVR R CR-U024AC2 24 V AC 1SVR R CR-U048AC2 48 V AC 1SVR R CR-U110AC2 110 V AC 1SVR R CR-U120AC2 120 V AC 1SVR R CR-U230AC2 230 V AC 1SVR R přepínací : 250 V, 10 A CR-U012DC3 12 V DC 1SVR R CR-U024DC3 24 V DC 1SVR R CR-U048DC3 48 V DC 1SVR R CR-U110DC3 110 V DC 1SVR R CR-U220DC3 220 V DC 1SVR R CR-U024AC3 24 V AC 1SVR R CR-U048AC3 48 V AC 1SVR R CR-U110AC3 110 V AC 1SVR R CR-U120AC3 120 V AC 1SVR R CR-U230AC3 230 V AC 1SVR R

11 Paticová relé řady CR-U Univerzální relé Objednací údaje 11 Typ Napájecí napětí Objednací číslo Balicí jednotka 2CDC F0004 2CDC F0004 CR-U Relé rozhraní s LED indikátorem 2 přepínací : 250 V, 10 A CR-U012DC2L 12 V DC 1SVR R CR-U024DC2L 24 V DC 1SVR R CR-U048DC2L 48 V DC 1SVR R CR-U110DC2L 110 V DC 1SVR R CR-U220DC2L 220 V DC 1SVR R CR-U024AC2L 24 V AC 1SVR R CR-U048AC2L 48 V AC 1SVR R CR-U110AC2L 110 V AC 1SVR R CR-U120AC2L 120 V AC 1SVR R CR-U230AC2L 230 V AC 1SVR R přepínací : 250 V, 10 A CR-U012DC3L 12 V DC 1SVR R CR-U024DC3L 24 V DC 1SVR R CR-U048DC3L 48 V DC 1SVR R CR-U110DC3L 110 V DC 1SVR R CR-U220DC3L 220 V DC 1SVR R CR-U024AC3L 24 V AC 1SVR R CR-U048AC3L 48 V AC 1SVR R CR-U110AC3L 110 V AC 1SVR R CR-U120AC3L 120 V AC 1SVR R CR-U230AC3L 230 V AC 1SVR R CR-U2S Příslušenství - patice Typ Verze Objednací číslo Balicí jednotka 2CDC F0004 CR-U3S Patice CR-U2S Patice pro 2 přepínací konekty 1SVR R CR-U3S Patice pro 3 přepínací 1SVR R CR-U3E Patatice pro 3 přepínací 1SVR R CR-U2SM Patice malá pro 2 přepínací konekty 1SVR R CR-U3SM Patice malá pro 3 přepínací konekty 1SVR R Příslušenství k paticím CR-UH Držák pro patice CR-U 1SVR R CDC F0004 CR-UH 11

12 12 Paticová relé řady CR-U - příslušenství Paticové moduly Objednací údaje, umístění připojovacích svorek Vlastnosti Paticové moduly pro nasunutí do patic pro relé CR-U Paticové moduly: ochrana proti přepólování, indikace LED diodami, RC obvod, ochrana proti přepětí 2CDC F0004 CR-U xx CR-U T Typ Jmenovité ovládací napájecí napětí Verze Objednací číslo Balicí jednotka Dioda ochrana proti nesprávné polaritě/antiparalelní free-wheeling dioda CR-U V DC A1+, A2-1SVR R Dioda a LED - ochrana proti nesprávné polaritě/antiparalelní free-wheeling dioda CR-U V DC červená, A1+, A2-1SVR R CR-U 41V 6-24 V DC zelená, A1+, A2-1SVR R CR-U 41B V DC červená, A1+, A2-1SVR R CR-U 41BV V DC zelená, A1+, A2-1SVR R CR-U 41C V DC červená, A1+, A2-1SVR R CR-U 41CV V DC zelená, A1+, A2-1SVR R RC prvek eliminace elektrického oblouku CR-U 51B 6-24 V AC 1SVR R CR-U 51D V AC 1SVR R CR-U 51C V AC 1SVR R Dioda a LED CR-U V AC/DC červená, pro DC: A1+, A2-1SVR R CR-U 61V 6-24 V AC/DC zelená, pro DC A1+, A2-1SVR R CR-U 61E V AC&DC červená, pro DC: A1+, A2-1SVR R CR-U 61EV V AC&DC zelená, pro DC A1+, A2-1SVR R CR-U V AC/DC červená, pro DC: A1+, A2-1SVR R CR-U 91V V AC/DC zelená, pro DC A1+, A2-1SVR R Varistor a LED ochrana proti přepětí CR-U 61C 6-24 V AC/DC červená, pro DC: A1+, A2-1SVR R CR-U 61CV 6-24 V AC/DC zelená, pro DC A1+, A2-1SVR R CR-U 61D V AC/DC červená, pro DC: A1+, A2-1SVR R CR-U 61DV V AC/DC zelená, pro DC A1+, A2-1SVR R CR-U 91C V AC/DC červená, pro DC: A1+, A2-1SVR R CR-U 91CV V AC/DC zelená, pro DC A1+, A2-1SVR R Varistor ochrana proti přepětí CR-U V AC 1SVR R CR-U 71A 115 V AC 1SVR R CR-U V AC 1SVR R Multifunkční časové moduly CR-U T V AC/DC Vhodné do CR-U2S a CR-U3S 1SVR R Poloha připojovacích svorek 2CDC F0005 2CDC F0005 2CDC F0005 CR-U 21 CR-U 41, CR-U 41B, CR-U 41C, CR-U 41V, CR-U 41BV, CR-U 41CV CR-U 51B, CR-U 51C CR-U 51D, 2CDC F0005 2CDC F0005 2CDC F0005 CR-U 61, CR-U 61E, CR-U 91, CR-U 61V, CR-U 61EV, CR-U 91V CR-U 61C, CR-U 61D, CR-U 91C, CR-U 61CV, CR-U 61DV CR-U 91CV CR-U 71, CR-U 81 CR-U 71A, 12

13 Vstupní obvod - údaje k ovládací cívce Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Technické údaje 13 Řada CR-P 2CDC F0004 Jmenovité Kmitočet Napětí Maximální Napětí Jmenovitý Odpor Tolerance napětí přítahu napětí odpadu výkon cívky odporu U n (při 20 C) (při 55 C) (při 20 C) cívky DC cívky 12 V DC V DC 30.6 V DC 0.1 U n W 360 Ω ± 10% 24 V DC V DC 61.2 V DC 0.1 U n W 1440 Ω ± 10% 48 V DC V DC V DC 0.1 U n W 5700 Ω ± 10% 110 V DC - 77 V DC 280 V DC 0.1 U n W Ω ± 10% AC cívky 24 V AC 50 / 60 Hz 19.2 V AC 28.8 V AC 0.15 U n 0.75 VA 400 Ω ± 10% 48 V AC 50 / 60 Hz 38.4 V AC 57.6 V AC 0.15 U n 0.75 VA 1550 Ω ± 10% 110 V AC 50 / 60 Hz 88 V AC 132 V AC 0.15 U n 0.75 VA 8900 Ω ± 10% 120 V AC 50 / 60 Hz 96 V AC 144 V AC 0.15 U n 0.75 VA Ω ± 10% 230 V AC 50 / 60 Hz 184 V AC 276 V AC 0.15 U n 0.75 VA Ω ± 10% Řada CR-M 2CDC F0004 Jmenovité Kmitočet Napětí Maximální Napětí Jmenovitý Odpor Tolerance napětí přítahu napětí odpadu výkon cívky odporu U n (při 20 C) (při 55 C) (při 20 C) cívky DC cívky 12 V DC V DC 13.2 V DC 0.1 U n 0.9 W 160 Ω ± 10% 24 V DC DC 26.4 V DC 0.1 U n 0.9 W 640 Ω ± 10% 48 V DC V DC 52.8 V DC 0.1 U n 0.9 W 2600 Ω ± 10% 60 V DC - 48 V DC 66 V DC 0.1 U n 0,9 W 4000 Ω ± 10% 110 V DC - 88 V DC 121 V DC 0.1 U n 0.9 W Ω ± 10% 125 V DC V DC V DC 0.1 U n 0,9 W Ω ± 10% 220 V DC V DC 242 V DC 0.1 U n 0.9 W Ω ± 10% AC cívky 24 V AC 50 / 60 Hz 19.2 V AC 26.4 V AC 0.2 U n 1.6 VA 158 Ω ± 10% 48 V AC 50 / 60 Hz 38.4 V AC 52.8 V AC 0.2 U n 1.6 VA 640 Ω ± 10% 110 V AC 50 / 60 Hz 88 V AC 121 V AC 0.2 U n 1.6 VA 3450 Ω ± 10% 120 V AC 50 / 60 Hz 96 V AC 132 V AC 0.2 U n 1.6 VA 3770 Ω ± 10% 230 V AC 50 / 60 Hz 184 V AC 253 V AC 0.2 U n 1.6 VA Ω ± 10% Řada CR-U 2CDC F0004 Jmenovité Kmitočet Napětí Maximální Napětí Jmenovitý Odpor Tolerance napětí přítahu napětí odpadu výkon cívky odporu U n (při 20 C) (při 55 C) (při 20 C) cívky DC cívky 12 V DC V DC 13.2 V DC 0.1 U n 1.5 W 110 Ω ± 10% 24 V DC DC 26.4 V DC 0.1 U n 1.5 W 430 Ω ± 10% 48 V DC V DC 52.8 V DC 0.1 U n 1.5 W 1750 Ω ± 10% 110 V DC - 88 V DC 121 V DC 0.1 U n 1.5 W 9200 Ω ± 10% 220 V DC V DC 242 V DC 0.1 U n 1.5 W Ω ± 10% AC cívky 24 V AC 50 / 60 Hz 19.2 V AC 26.4 V AC 0.15 U n 2.8 VA (50 Hz) 75 Ω ± 10% 2.5 VA (60 Hz) 48 V AC 50 / 60 Hz 38.4 V AC 52.8 V AC 0.15 U n 2.8 VA (50 Hz) 305 Ω ± 10% 2.5 VA (60 Hz) 110 V AC 50 / 60 Hz 88 V AC 121 V AC 0.15 U n 2.8 VA (50 Hz) 1700 Ω ± 10% 2.5 VA (60 Hz) 120 V AC 50 / 60 Hz 96 V AC 132 V AC 0.15 U n 2.8 VA (50 Hz) 1910 Ω ± 10% 2.5 VA (60 Hz) 230 V AC 50 / 60 Hz 184 V AC 253 V AC 0.15 U n 2.8 VA (50 Hz) 7080 Ω ± 10% 2.5 VA (60 Hz) 13

14 Paticová relé, řady CR-P, CR-M a CR-U 14 Relé pro desky plošných spojů, miniaturní a univerzální relé Technické údaje Typ CR-P...1 CR-P...2 CR-M...2 CR-M...3 CR-M...4 CR-U...2 CR-U...3 Výstupní 11-12/ / / / / / / / / / / / / / / / /34 Druh kontaktů 1 přepínací 2 přepínací 2 přepínací 3 přepínací 4 přepínací 2 přepínací 3 přepínací Materiál kontaktů AgNi AgNi AgNi AgNi AgNi AgNi/Au 5 μm AgNi/Au 5 μm AgNi Jmen.napětí U e (VDE 0110, IEC ) 250 V Minimální spínané napětí 5 V Maximální spínané napětí DC 300 V DC 250 V DC AC 400 V AC 250 V AC Minimální spínaný proud 5 ma (AgNi), 2 ma (AgNi/Au) Jmenovitý proud bez chlazení I th 16 A 8 A 12 A 10 A 6 A 10 A Jmenovitý proud (IEC ) AC hodnocení (UL 508) AC12 (odporová) 230 V 16 A 8 A 12 A 10 A 6 A 10 A AC15 (induktivní) 230 V 1.5 A 1 A 1.5 A 1.5 A 1 A 1.5 A DC12 (odporová) 24 V 16 A 8 A 12 A 10 A 6 A 10 A DC13 (induktivní) 24 V 2 A 2 A 8 A 8 A 6 A 2 A Kategorie užití (Control Circuit Rating Code) B 300 max.jmenovité provozní napětí V AC max.trvalý tepelný proud při B A max.spínaný/rozpínaný zdánlivý výkon na B /360 VA Kategorie užití všeobecné použití (jedna fáze) Kategorie užití (odporová) A, 250 V AC 8 A, 250 V AC 10 A, 250 V AC 12 A, 150 V AC 6 A, 250 V AC 10 A, 150 V AC 6 A, 250 V AC 10 A, 150 V AC 10 A, 250 V AC 10 A, 250 V AC 10 A, 250 V AC - Minimální spínaný výkon 0.3 W (AgNi), 0.1 W (AgNi/Au) 0.3 W Maximální spínaný výkon AC VA 2000 VA 3000 VA 2500 VA 1500 VA 2500 VA Přechodový odpor kontaktů 100 m 100 m Maximální spínací kapacita jmen. zátěž AC cyklů/h 1200 cyklů/h bez zátěže cyklů/h cyklů/h cyklů/h Mechanická životnost > 3 x 10 7 cyklů > 2 x 10 7 cyklů Elektrická životnost AC1 (odporová) > 10 5 cyklů > 10 5 cyklů > 10 5 cyklů (16 A, 250 V) (8 A, 250 V) (12 A, 250 V) (10 A, 250 V) (6 A, 250 V) (10 A, 250 V) cos ϕ Viz mezní zatěžovací křivku F Čas přítahu typ. 7 ms typ. 13 ms (DC),10 ms (AC) typ. 18 ms (DC), 12 ms (AC) Čas odpadu typ. 3 ms typ. 3 ms (DC), 8 ms (AC) typ. 7 ms (DC), 10 ms (AC) Údaje izolačního charakteru Jmenovité izolační napětí 400 V AC 250 V AC Třída izolace C250 / B400 C250 / B250 C250 Izolační 5 kv AC napětí U imp mezi rozepnutými 1 kv AC 1.5 kv AC mezi přepínacími 2.5 kv AC 2.5 kv AC 2 kv AC 2 kv AC Vzdálenost mezi cívkou a 10 mm 2.5 mm 1.6 mm 3 mm Povrchová vzdálenost mezi cívkou a 10 mm 4 mm 3.2 mm 4.2 mm Kategorie přepětí III III II III Stupeň znečištění

15 Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Technické údaje 15 Typ CR-P...1 CR-P...2 CR-M...2 CR-M...3 CR-M...4 CR-U...2 CR-U...3 Všeobecné údaje Rozměry (š x v x h) 12.7 x 29 x 15.7 mm 21.2 x 27.5 x 35.6 mm 35 x 35 x 54.4 mm Váha 14 g (0.031 lb) 35 g (0.077 lb) 83 g (0.18 lb) Montáž do patice Montážní poloha jakákoliv Stupeň krytí IP 67 IP 40 Elektrické zapojení Zapojení patice Údaje o prostředí Rozsah okolních teplot provozní DC C C provozní AC C C skladovací C Odolnost proti vibracím Hz n/o kontakt 10 g 5 g 5 g n/c kontakt 10 g 5 g 5 g 5 g Odolnost proti rázům n/o kontakt 30 g 20 g 10 g 10 g n/c kontakt 30 g 20 g 5 g 10 g Normy Výrobkové normy EN , EN IEC Směrnice EU pro nízká napětí EN , EN IEC /23/EEC EN Mezní zatěžovací F křivka při induktivní střídavé zátěži CR-P CR-M CR-U 15

16 16 Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Mezní zatěžovací křivky Maximální spínaný výkon při odporové stejnosměrné zátěži CR-P s 1 přepínacím kontaktem CR-P se 2 přepínacími CR-U se 2 a 3 přepínacími proud DC [A] proud DC [A] proud DC [A] 1: resistive load, T = 0 ms 2: inductive load, T = 40 ms 2CDC F0004 napětí DC [V] 2CDC F0004 napětí DC [V] 2CDC F0004 napětí DC [V] CR-M se 2 přepínacími CR-M se 3 přepínacími CR-M se 4 přepínacími proud DC [A] proud DC [A] 1: resistive load, T = 0 ms 2: inductive load, T = 40 ms proud DC [A] 2CDC F0004 napětí DC [V] 2CDC F0004 napětí DC [V] 2CDC F0004 napětí DC [V] Elektrická životnost při odporové střídavé zátěži CR-P s 1 přepínacím kontaktem CR-P se 2 přepínacími CR-U se 2 a 3 přepínacími spínací cykly spínací cykly 2CDC F0004 spínací cykly spínaný výkon [kva] 2CDC F0004 spínaný výkon [kva] 2CDC F0004 spínaný výkon [kva] CR-M se 2 přepínacími CR-M se 3 přepínacími CR-M se 4 přepínacími spínací cykly spínací cykly spínací cykly 2CDC F0004 spínaný výkon [kva] 2CDC F0004 spínaný výkon [kva] 2CDC F0004 spínaný výkon [kva] 16

17 Poloha připojovacích svorek Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Poloha připojovacích svorek, rozměrové výkresy 17 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 2CDC F0004 CR-P spínacím/rozpínacím kontaktem CR-M se 2 spínacími/rozpínacími CR-M se 3 spínacími/rozpínacími CR-U se 2 spínacími/rozpínacími CR-P se 2 spínacími/rozpínacími CR-M se 4 spínacími/rozpínacími CR-U se 3 spínacími/rozpínacími Rozměry v mm CR-P CR-M se 2 spínacími/rozpínacími CR-U se 2 spínacími/rozpínacími 2CDC F0004 CR-U se 3 spínacími/rozpínacími CR-M se 3 spínacími/rozpínacími CR-M se 4 spínacími/rozpínacími 17

18 18 Rozměry v mm Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Rozměrový výkres patice označovací štítek relé držák CDC F paticový modul relé držák 2CDC F označovací štítek CR-M2SS - CR-M3SS - CR-M4SS paticový modul CR-PLS relé držák CDC F paticový modul relé CR-M2LS - CR-M3LS - CR-M4LS CDC F CR-PLSx 50 držák paticový modul 2CDC F0004 CR-U2S - CR-U3S paticový modul relé 2CDC F CR-U3E 9 držák 2CDC F CR-PSS paticový modul 2CDC F0005 2CDC F0005 CR-U2SM CR-U3SM 18

19 Patice s pružinovým připojením Paticová relé, řady CR-P, CR-M a CR-U Relé pro desky plošných spojů, miniaturní a univerzální relé Rozměrový výkres patice Rozměry v mm 19 45,2 42,5 7,62 26, ,2 5,08 20, , ,4 12,4 16 CR-PLC 26,7 36,4 25,9 2CDC F ,5 5,5 2CDC F0005 CR-M2LC, CR-M4LC Propojovací hřebínky 9x15 (=139,5) 15,5 ±0,2 2±0,2 6±0,2 141, R1 1,5 2CDC F0b07 CR-PJ 9x27 (=243) 27±0.2 6±0,2 2±0, ,5 10 R1 1 2CDC F0b07 CR-MJ
