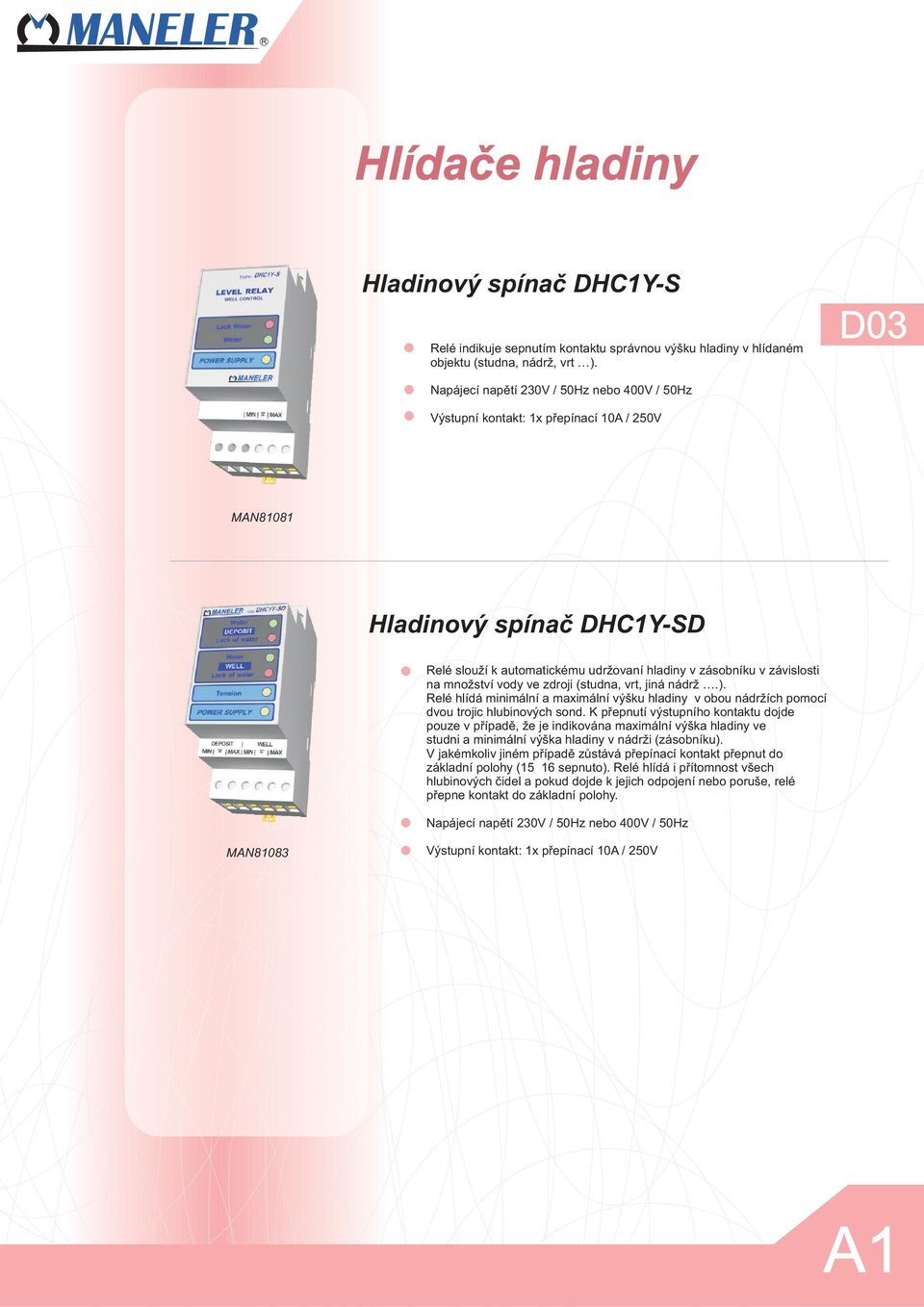

1 Hlídače hladiny Hladinový spínač DHC1Y-S Relé indikuje sepnutím kontaktu správnou výšku hladiny v hlídaném objektu (studna, nádr ž, vrt ). Hladinový spínač DHC1Y-SD Relé slouží k automatickému udržovaní hladiny v zásobníku v závislosti na množství vody ve zdroji (studna, vrt, jiná nádr ž.). Relé hlídá minimální a maximální výšku hladiny v obou nádržích pomocí dvou trojic hlubinových sond. K přepnutí výstupního kontaktu dojde pouze v případě, že je indikována maximální výška hladiny ve studni a minimální výška hladiny v nádrži (zásobníku). V jakémkoliv jiném případě zůstává přepínací kontakt přepnut do základní polohy (15 16 sepnuto). Relé hlídá i přítomnost všech hlubinových čidel a pokud dojde k jejich odpojení nebo poruše, relé přepne kontakt do základní polohy.

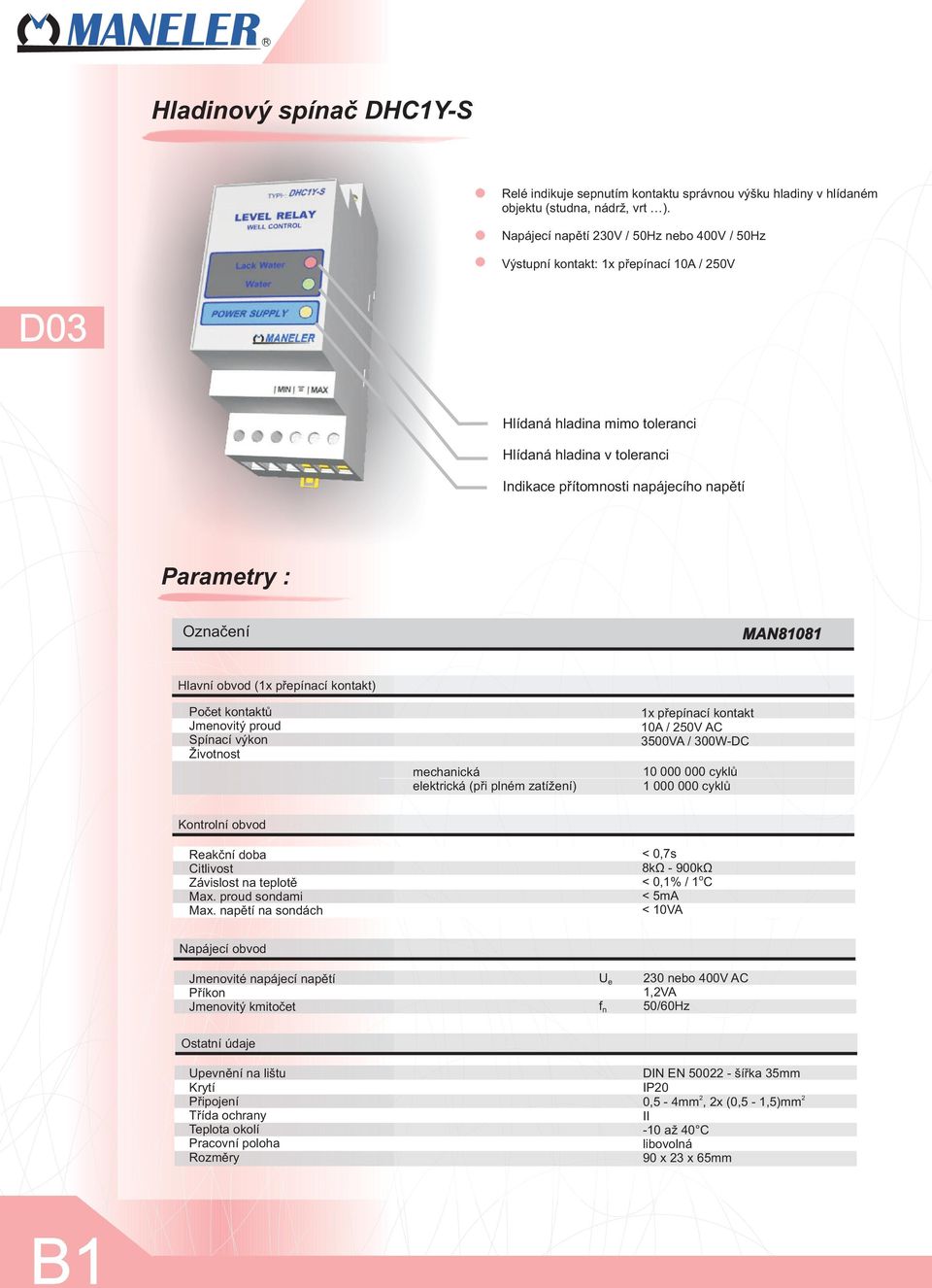

2 Hladinový spínač DHC1Y-S Relé indikuje sepnutím kontaktu správnou výšku hladiny v hlídaném objektu (studna, nádr ž, vrt ). Hlídaná hladina mimo toleranci Hlídaná hladina v toleranci Indikace přítomnosti napájecího napětí Parametry : Označení Hlavní obvod (1x přepínací kontakt) Počet kontaktů Jmenovitý proud Spínací výkon Životnost mechanická elektrická (při plném zatížení) 1x přepínací kontakt 10A / 250V AC 3500VA / 300W-DC cyklů cyklů Kontrolní obvod Reakční doba Citlivost Závislost na teplotě Max. proud sondami Max. napětí na sondách < 0,7s 8kΩ - 900kΩ < 0,1% / 1 o C < 5mA < 10VA Napájecí obvod Jmenovité napájecí napětí Příkon Jmenovitý kmitočet U e f n 230 nebo 400V AC 1,2VA 50/60Hz Ostatní údaje Upevnění na lištu Krytí Připojení Třída ochrany Teplota okolí Pracovní poloha Rozměry DIN EN šířka 35mm IP20 0,5-4mm, 2x (0,5-1,5)mm II -10 až 40 C libovolná 90 x 23 x 65mm 2 2 B1

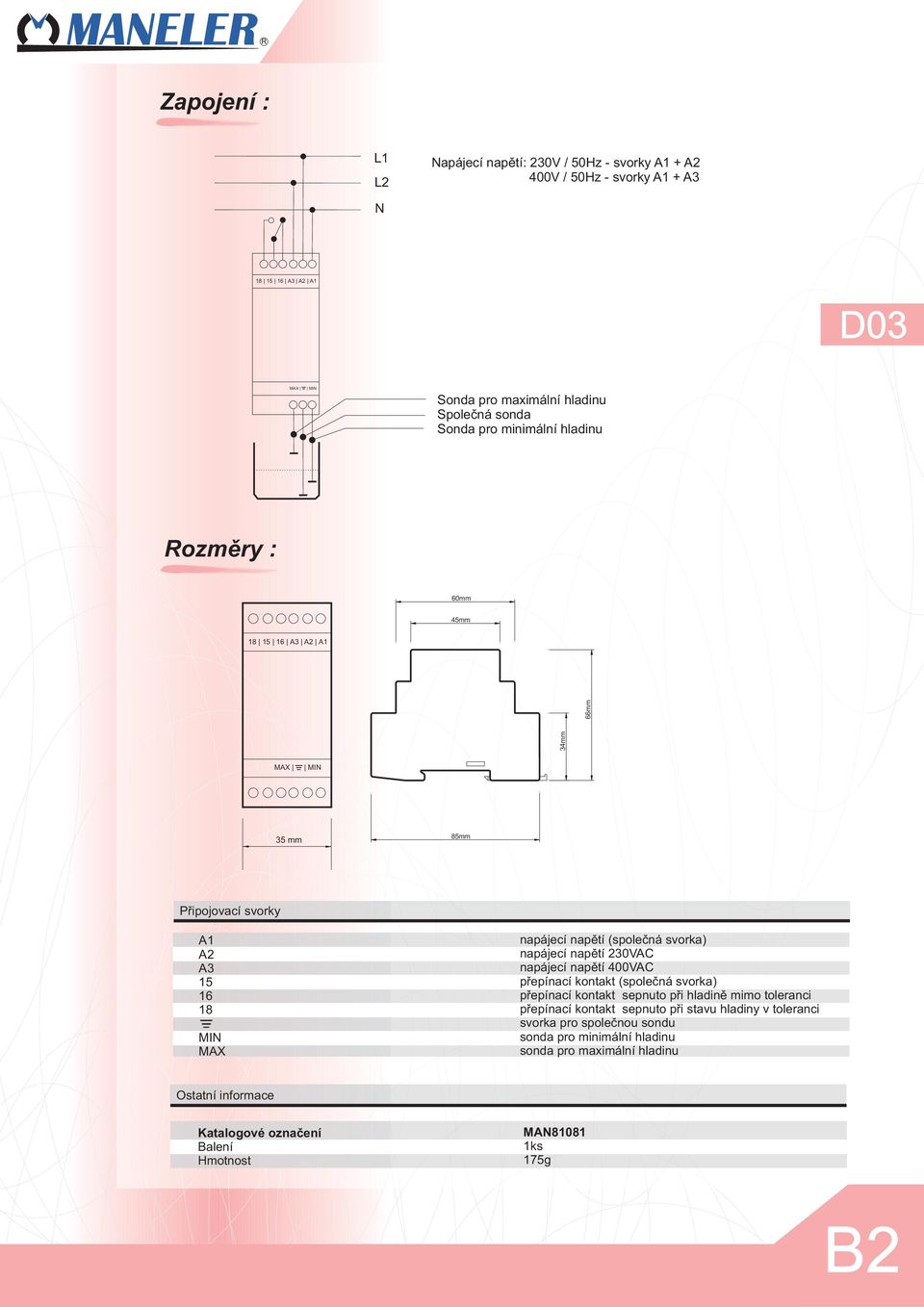

3 Zapojení : L1 L2 Napájecí napětí: 230V / 50Hz - svorky + A2 400V / 50Hz - svorky + A3 N MAX MIN Sonda pro maximální hladinu Společná sonda Sonda pro minimální hladinu Rozměry : 60mm 45mm 66mm 34mm MAX MIN 35 mm 85mm Připojovací svorky A2 A MIN MAX napájecí napětí (společná svorka) napájecí napětí 230VAC napájecí napětí 400VAC přepínací kontakt (společná svorka) přepínací kontakt sepnuto při hladině mimo toleranci přepínací kontakt sepnuto při stavu hladiny v toleranci svorka pro společnou sondu sonda pro minimální hladinu sonda pro maximální hladinu Ostatní informace Katalogové označení Balení Hmotnost 1ks 175g B2

4 Hladinový spínač DHC1Y-SD Relé slouží k automatickému udržovaní hladiny v zásobníku v závislosti na množství vody ve zdroji (studna, vrt, jiná nádr ž.). Relé hlídá minimální a maximální výšku hladiny v obou nádržích pomocí dvou trojic hlubinových sond. K přepnutí výstupního kontaktu dojde pouze v případě, že je indikována maximální výška hladiny ve studni a minimální výška hladiny v nádrži (zásobníku). V jakémkoliv jiném případě zůstává přepínací kontakt přepnut do základní polohy (15 16 sepnuto). Relé hlídá i přítomnost všech hlubinových čidel a pokud dojde k jejich odpojení nebo poruše, relé přepne kontakt do základní polohy. Hladina ve zdroji v toleranci Hladina ve zdroji mimo toleranci Hladina v zásobníku v toleranci Hladina v zásobníku mimo toleranci Indikace sepnutí kontaktu Indikace přítomnosti napájecího napětí Parametry : Označení Hlavní obvod (1x přepínací kontakt) Počet kontaktů Jmenovitý proud Spínací výkon Životnost mechanická elektrická (při plném zatížení) 1x přepínací kontakt 10A / 250V AC 3500VA / 300W-DC cyklů cyklů Kontrolní obvod Reakční doba Citlivost Závislost na teplotě Max. proud sondami Max. napětí na sondách < 0,7s 8kΩ - 900kΩ < 0,1% / 1 o C < 5mA < 10VA Napájecí obvod Jmenovité napájecí napětí Příkon Jmenovitý kmitočet U e f n 230 nebo 400V AC 1,7VA 50/60Hz Ostatní údaje Upevnění na lištu Krytí Připojení Třída ochrany Teplota okolí Pracovní poloha Rozměry DIN EN šířka 35mm IP20 0,5-4mm, 2x (0,5-1,5)mm II -10 až 40 C libovolná 90 x 23 x 65mm 2 2 C1

5 Zapojení : Rozměry : L1 L2 N 60mm 45mm Napájecí napětí: 230V / 50Hz - svorky + A2 400V / 50Hz - svorky + A3 DEPOSIT WELL MAX MIN MAX MIN 34mm 66mm DEPOSIT WELL MAX MIN MAX MIN 35 mm 85mm Sonda pro maximální hladinu v zásobníku Společná sonda zásobníku Sonda pro minimální hladinu v zásobníku Sonda pro maximální hladinu ve zdroji Společná sonda zdroje Sonda pro minimální hladinu ve zdroji Indikační LED diody Žlutá LED (POWER SUPPLY) Žlutá LED (Tension) Zelená LED (WELL) Červená LED (WELL) Zelená LED (DEPOSIT) Červená LED (DEPOSIT) indikace přítomnosti napájecího napětí sepnutí výstupního kontaktu hladina ve zdroji v tolerancí hladina ve zdroji mimo tolerancí hladina v zásobníku v toleranci hladina v zásobníku mimo toleranci Připojovací svorky A2 A WELL WELL MIN WELL MAX DEPOSIT DEPOSIT MIN DEPOSIT MAX napájecí napětí (společná svorka) napájecí napětí 230VAC napájecí napětí 400VAC přepínací kontakt (společná svorka) přepínací kontakt sepnuto při hladině mimo toleranci přepínací kontakt sepnuto při stavu hladiny v toleranci sonda pro maximální hladinu ve zdroji společná sonda zdroje sonda pro minimální hladinu ve zdroji sonda pro maximální hladinu v zásobníku společná sonda zásobníku sonda pro minimální hladinu v zásobníku Ostatní informace Katalogové označení Balení Hmotnost 1ks 175g Chyby a změny jsou vyhrazeny. V C2
