Bezpečnostní systém MGB-...-AR...

Transkript

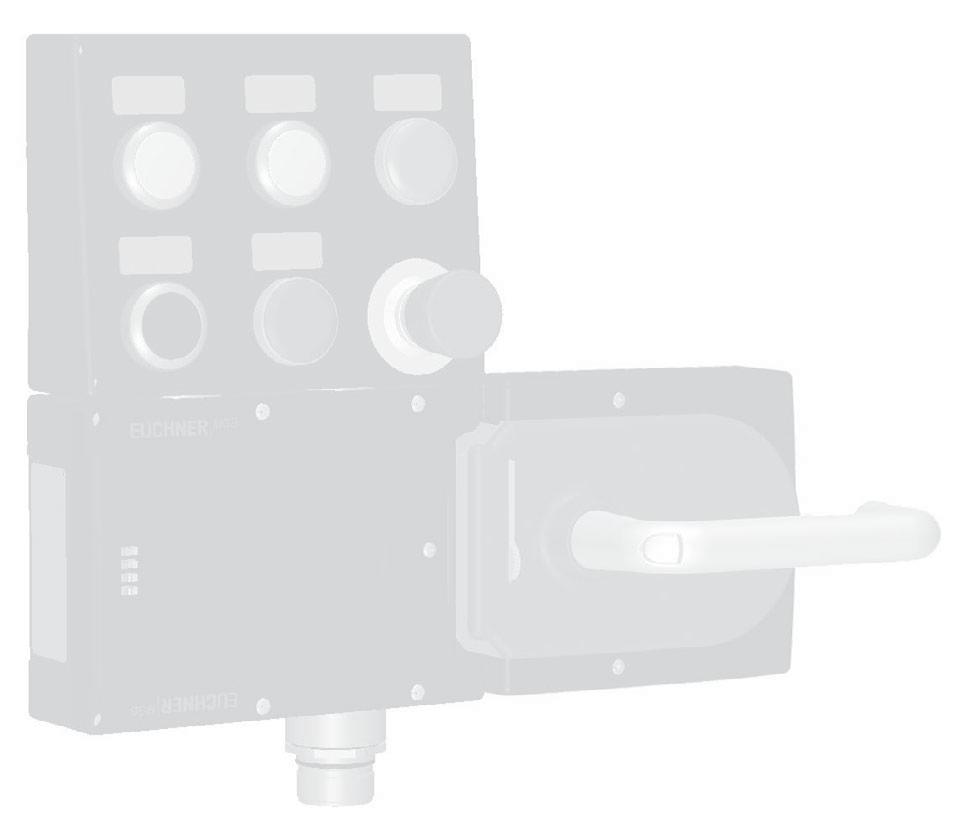

1 Kompletní sady ze systémové rodiny MGB-R s ovládacím modulem MGB-C Blokování nebo jištění s modulem vnější kliky S tlačítky a funkcí nouzového zastavení S konektory MGB-R Blokovací sady MGB-L0C-R... (bez jištění ochranného krytu) 54 Se šesti ovládacími a indikačními prvky 54 Jisticí sady MGB-L1C-R... (jištění ochranného krytu silou pružiny) 56 Se šesti ovládacími a indikačními prvky 56 Jisticí sady MGB-L2C-R... (jištění ochranného krytu silou elektromagnetu) 58 Se šesti ovládacími a indikačními prvky 58 Technické údaje 60 Rozměrové výkresy 61 53

2 Blokovací sady MGB-L0C-R... Se šesti ovládacími nebo indikačními prvky R Cat. 4 PLe Podrobnosti Nalepovací štítky Přístroje s nalepovacími štítky disponují předem zhotovenými prohlubněmi určenými k vlepení přiložených nalepovacích (standardní rozměr,5 27 mm). Nouzové zastavení se signalizačním kontaktem Doplňkový spínací kontakt v tlačítku nouzového zastavení, například jako signalizační kontakt pro řídicí systém. Další informace Rozměrové výkresy viz str. 61 Technické údaje viz str. 60 Příslušenství a náhradní díly viz str S ovládacím modulem MGB-C Možnost řazení do série s jinými přístroji (např. CES-R, CET-R a CTP-R) S konektorem Objednací tabulka Moduly v sadě Objednací údaje sady Vyhodnocovací modul s jištěním ochranného krytu a ovládacím modulem Provedení / schéma osazení S H S H S H H13 S14 H14 Připojovací schéma Modul vnější kliky Únikový odjišťovací prvek Dveřní doraz (nastavení z výroby) Obj. č. / typ Vpravo 0255 MGB-L0HC-R-R-0255 R 0260 bílá bílá zelená STOP červená modrá 58 Vlevo 0256 MGB-L0HC-R-L

3 MGB-L0C Blokové schéma zapojení Konektor RC26 U UB FI1 FI1B RST Inputs MGB U S H S H H H14 Outputs Monitoring Outputs FO1 FO1B OD OT OI MGB-R 55

4 Jisticí sady MGB-L1C-R... (jištění ochranného krytu silou pružiny) Se šesti ovládacími nebo indikačními prvky R Cat. 4 PLe Podrobnosti Nalepovací štítky Přístroje s nalepovacími štítky disponují předem zhotovenými prohlubněmi určenými k vlepení přiložených nalepovacích (standardní rozměr,5 27 mm). Nouzové zastavení se signalizačním kontaktem Doplňkový spínací kontakt v tlačítku nouzového zastavení, například jako signalizační kontakt pro řídicí systém. Další informace Rozměrové výkresy viz str. 61 Technické údaje viz str. 60 Příslušenství a náhradní díly viz str S ovládacím modulem MGB-C Možnost řazení do série s jinými přístroji (např. CES-R, CET-R a CTP-R) S konektorem Objednací tabulka Moduly v sadě Objednací údaje sady Vyhodnocovací modul s jištěním ochranného krytu a ovládacím modulem Provedení / schéma osazení S H S H S H H13 S14 H14 Připojovací schéma Modul vnější kliky Únikový odjišťovací prvek Dveřní doraz (nastavení z výroby) Obj. č. / typ Vpravo 9806 MGB-L1HC-R-R-9806 R 9799 bílá bílá zelená STOP červená modrá 58 Vlevo 9807 MGB-L1HC-R-L

5 MGB-L1C Blokové schéma zapojení Konektor RC26 U UB IMP1 FI1 FI1B RST Inputs MGB U S H S H H H14 Guard Locking Outputs Monitoring Outputs FO1 FO1B OD OT OL OI MGB-R 57

6 Jisticí sady MGB-L2C-R... (jištění ochranného krytu silou elektromagnetu) Se šesti ovládacími nebo indikačními prvky R Cat. 4 PLe Podrobnosti Nalepovací štítky Přístroje s nalepovacími štítky disponují předem zhotovenými prohlubněmi určenými k vlepení přiložených nalepovacích (standardní rozměr,5 27 mm). Nouzové zastavení se signalizačním kontaktem Doplňkový spínací kontakt v tlačítku nouzového zastavení, například jako signalizační kontakt pro řídicí systém. Další informace Rozměrové výkresy viz str. 61 Technické údaje viz str. 60 Příslušenství a náhradní díly viz str S ovládacím modulem MGB-C Možnost řazení do série s jinými přístroji (např. CES-R, CET-R a CTP-R) S konektorem Objednací tabulka Moduly v sadě Objednací údaje sady Vyhodnocovací modul s jištěním ochranného krytu a ovládacím modulem Provedení / schéma osazení S H S H S H H13 S14 H14 Připojovací schéma Modul vnější kliky Únikový odjišťovací prvek Dveřní doraz (nastavení z výroby) Obj. č. / typ Vpravo 31 MGB-L2HC-R-R-31 R 30 bílá bílá zelená STOP červená modrá 58 Vlevo 32 MGB-L2HC-R-L-32 58

7 MGB-L2C Blokové schéma zapojení Konektor RC26 U UB IMP1 FI1 FI1B RST Inputs MGB U S H S H H H14 Guard Locking Outputs Monitoring Outputs FO1 FO1B OD OT OL OI MGB-R 59

8 Technické údaje Parametr Hodnota Jednotka Materiál pouzdra Plast zesílený skelnými vlákny Zinkový tlakový odlitek, niklovaný Nerezová ocel Rozměry Viz rozměrový výkres Hmotnost Vyhodnocovací modul s jištěním ochranného krytu Modul vnější kliky Únikový odjišťovací prvek Povolený rozsah provozních teplot při U B = 24 V DC 20 až +55 C Krytí Neosazený kryt / kryt osazený tlačítky/indikátory Kryt osazený otočným spínačem s klíčem Třída ochrany III Stupeň znečištění 3 Montážní poloha Libovolná Jisticí síla F zh dle GS-ET N Způsob připojení Pomocí čtyř kabelových vstupů M20 1,5 nebo konektorů Průřez vodiče (pevný/pružný) - s dutinkou dle DIN /1 - s dutinkou s límcem dle DIN 46228/1 0,75 1,00 0,50 IP65 IP54 0,13 1,5 (WG 24 16) 0,25 1,5 0,25 0,75 kg mm² Napájecí napětí U B (zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %) 24 + % / % (PELV) V DC Pomocné napětí U (zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %) 24 + % / % (PELV) V DC Odběr proudu I UB (všechny výstupy bez zatížení) 80 m Odběr proudu I U - Pokud jisticím elektromagnetem protéká proud a výstupy OI, OL, OT a OD nejsou zatížené - Tlačítko S (bez zatížení, každá LED dioda) Externí jištění Bezpečnostní výstupy FO1/FO1B Viz návod k použití Polovodičové výstupy, PNP, odolné proti zkratu Doba testování po zapnutí R < / P < 300 μs Výstupní napětí U FO1 / U 1) FO1B HIGH U FO1 / U FO1B U B 2 V až U B LOW U FO1 / U FO1B 0 1 V DC Spínaný proud na každém bezpečnostním výstupu m Kategorie použití dle normy EN IEC DC V 200 m Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou. Signalizační výstupy - Výstupní napětí 1) - Zatížitelnost PNP, odolné proti zkratu U 2 V až U Max. 50 m Návrhové izolační napětí U i 30 V Návrhová odolnost proti rázovému napětí U imp 1,5 kv Odolnost proti vibracím Dle normy EN IEC Frekvence spínání 0,25 Hz Požadavky na elektromagnetickou kompatibilitu Dle normy EN IEC Hodnoty spolehlivosti dle normy EN ISO Kategorie 4 Úroveň vlastností PL e PFH d 3,1-9 / hod. 2) Doba provozu 20 Roky Ovládací a indikační prvky Napájecí napětí 5 24 V Provozní proud 1 0 m Max. spínaný výkon 250 mw Napájení LED 24 V DC 1) Hodnoty při spínaném proudu 50 m bez přihlédnutí k délce kabelu. 2) Při použití mezní hodnoty stanovené v normě EN ISO :2008, odstavec (MTTF d = max. 0 let) potvrzuje BG hodnotu PFH d ve výši max. 2,47-8. m 60

9 Rozměrové výkresy MGB-L.HC-R Detail Konektor RC Pohled na zásuvnou stranu MGB-R Vrtací schéma 61
