Chemické kotvení. Tekutá hmoždinka. 3.62a. Tekutá hmoždinka S 60

Transkript

1 Tekutá hmoždinka Tekutá hmoždinka S 60 Vhodná pro všechny stavební materiály Použití na opravy všech dřevěných dílů Nabytí objemu během vytvrzení zaručuje maximální držení v dutinových prostorech Optimálně vhodná pro renovace Snadné a rychlé použití: šrouby lze zašroubovat přímo do vytvrzené hmoty (jako do dřeva) Zakotvení bez rozpěrného tlaku zamezuje poškození dlaždic a omítky Hmotu je možné přetřít i brousit Tekutá hmoždinka S 60 je přetíratelná dvoukomponentní polyuretanová injektážní hmota k ukotvení a upevnění lehkých nástěnných polic a garnýží, lehkých zrcadlových skříní, poštovních schránek, osvětlení, držáků na ručníky, držáků sprchy a k opravám vylomených vyvrtaných otvorů. Dále je tekutá hmoždinka vhodná jako hmota na opravu vylomených klobových závěsů na nábytku nebo spojů dřeva. S 60 se rozpíná do vymezeného objemu a rychle se vytvrzuje. Do injektážní hmoty lze bez problémů, bez předvrtání, zašroubovat libovolné vruty, oka, háky vhodné do dřeva nebo podobné s průměrem 2-6 Informace k obsluze Nejdříve je nutné všechny vyvrtané otvory vyčistit a až poté nanést hmotu Sada s tekutou hmoždinkou S 60 se skládá ze 2 kartuší (2 x 25 ml) tekuté hmoždinky, 6 směšovacích špiček a 4 prodloužení Inhalt Tekutá hmoždinka 25 ml 25 ml Sada s tekutou hmoždinkou 50 ml 1 Příslušenství Směšovací špičky 12 skup Odšroubujte uzávěr kartuše Vytlačte minimálně cm a tuto hmotu odstraňte Na kartuši našroubujte míchací nástavec V /CZ_H_DU100/1/ /#669022[65100].62a

2 .62b

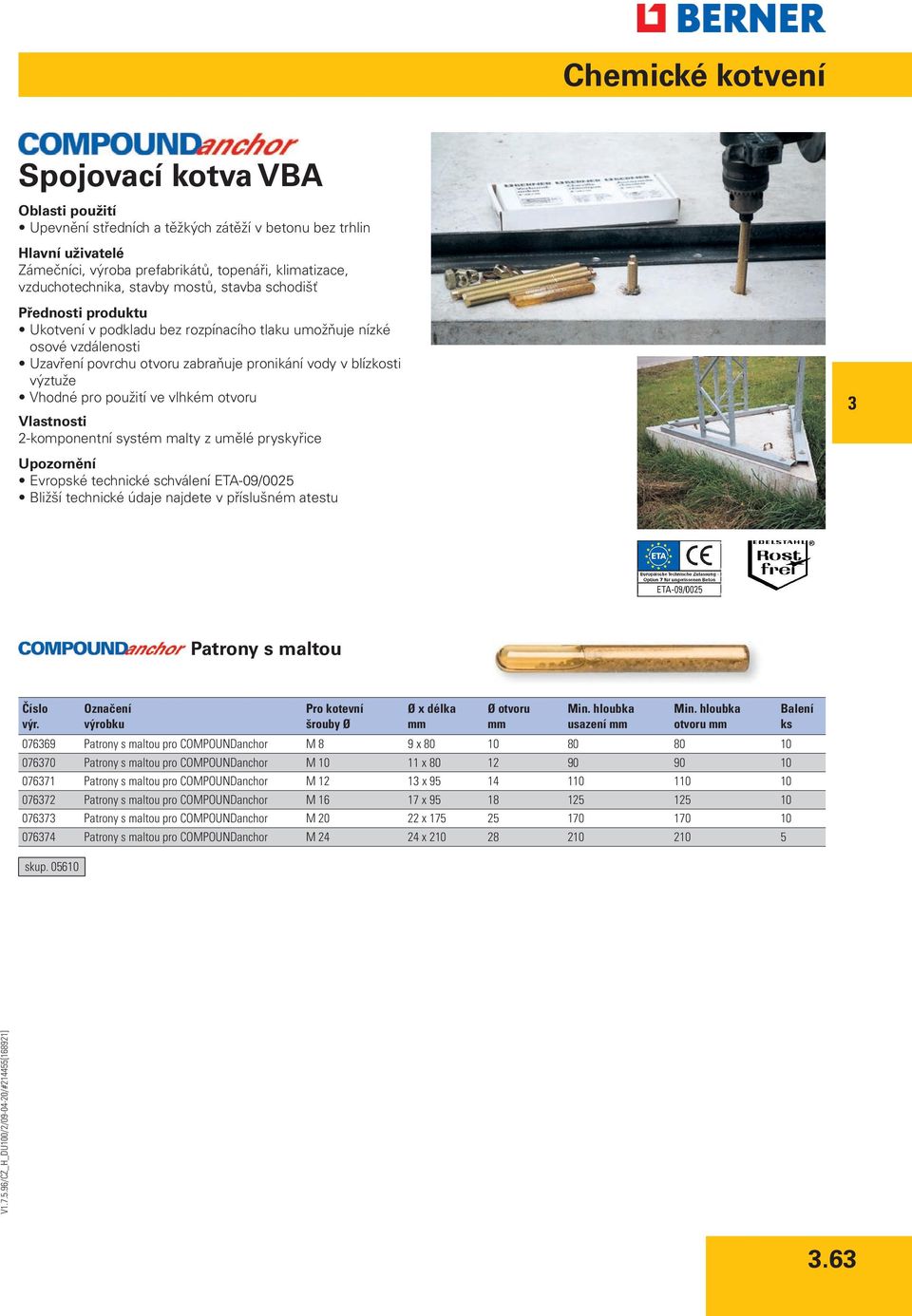

3 Spojovací kotva VBA Upevnění středních a těžkých zátěží v betonu bez trhlin Hlavní uživatelé Zámečníci, výroba prefabrikátů, topenáři, klimatizace, vzduchotechnika, stavby mostů, stavba schodišť Ukotvení v podkladu bez rozpínacího tlaku umožňuje nízké osové vzdálenosti Uzavření povrchu otvoru zabraňuje pronikání vody v blízkosti výztuže Vhodné pro použití ve vlhkém otvoru 2-komponentní systém malty z umělé pryskyřice Evropské technické schválení ETA-09/0025 Bližší technické údaje najdete v příslušném atestu Patrony s maltou Pro kotevní šrouby Ø Ø x délka Min. hloubka usazení Min. hloubka otvoru Patrony s maltou pro COMPOUNDanchor M 8 9 x Patrony s maltou pro COMPOUNDanchor M x Patrony s maltou pro COMPOUNDanchor M 12 1 x Patrony s maltou pro COMPOUNDanchor M x Patrony s maltou pro COMPOUNDanchor M x Patrony s maltou pro COMPOUNDanchor M x skup V /CZ_H_DU100/2/ /#214455[168921].6

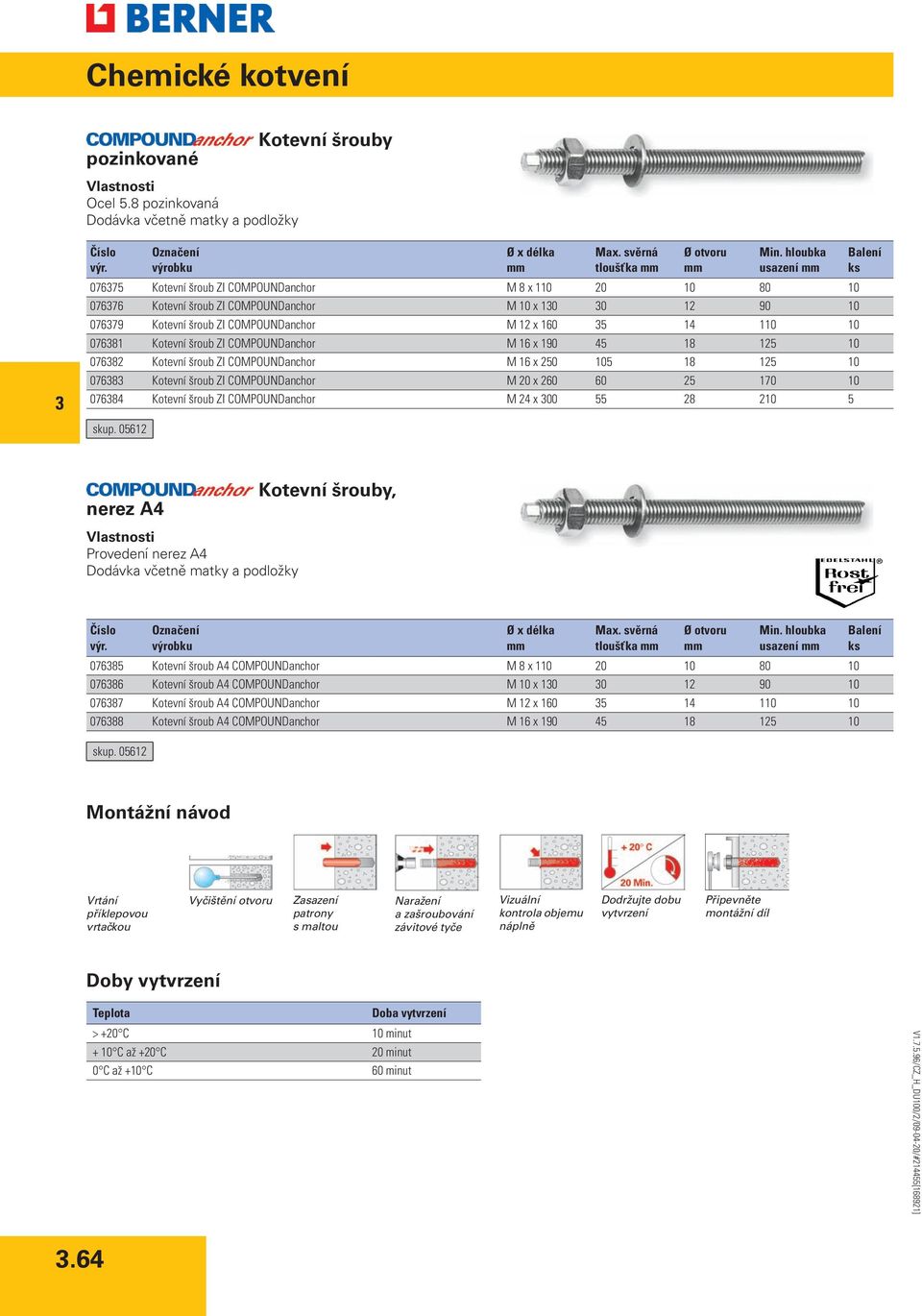

4 pozinkované Kotevní šrouby Ocel 5.8 pozinkovaná Dodávka včetně matky a podložky Ø x délka Max. svěrná tloušťka Min. hloubka usazení Kotevní šroub ZI COMPOUNDanchor M 8 x Kotevní šroub ZI COMPOUNDanchor M 10 x Kotevní šroub ZI COMPOUNDanchor M 12 x Kotevní šroub ZI COMPOUNDanchor M 16 x Kotevní šroub ZI COMPOUNDanchor M 16 x Kotevní šroub ZI COMPOUNDanchor M 20 x Kotevní šroub ZI COMPOUNDanchor M 24 x skup nerez A4 Kotevní šrouby, Provedení nerez A4 Dodávka včetně matky a podložky Ø x délka Max. svěrná tloušťka Min. hloubka usazení Kotevní šroub A4 COMPOUNDanchor M 8 x Kotevní šroub A4 COMPOUNDanchor M 10 x Kotevní šroub A4 COMPOUNDanchor M 12 x Kotevní šroub A4 COMPOUNDanchor M 16 x skup Montážní návod Vrtání příklepovou vrtačkou Vyčištění otvoru Zasazení patrony s maltou Naražení a zašroubování závitové tyče Vizuální kontrola objemu náplně Dodržujte dobu vytvrzení Připevněte montážní díl Doby vytvrzení Teplota Doba vytvrzení > +20 C 10 minut + 10 C až +20 C 20 minut 0 C až +10 C 60 minut V /CZ_H_DU100/2/ /#214455[168921].64

5 Hodnoty zatížení Velikost kotvy Přípustné hodnoty jednotl. hmoždinek M 8 M 10 M 12 M 16 M 20 M 24 Beton bez trhlin C20/25 - C50/60 F příp. [kn] 4,0 7,0 10,0 15,0 27,0 7,0 Beton bez trhlin C12/15 F příp. [kn],0 5,0 7,0 10,0 19,0 26,0 Rozměry montážních dílů a montážní údaje Přípustný ohybový moment pozinkované provedení M příp. [Nm] 10,7 21,4 7,4 94,9 186,0 21,0 Přípustný ohybový moment nerezové provedení M příp. [Nm] 12,1 24,1 42,1 107,0 209,0 201,0 Efektivní hloubka kotvení h nom [] Charakteristická vzdálenost od kraje C cr, sp [] Minimální vzdálenost od kraje C min [] Charakteristická vzdálenost od osy S cr, sp [] Minimální vzdálenost od osy S min [] Minimální tloušťka montážního dílu h min [] Jmenovitý průměr otvoru d 0 [] Průchozí otvor v návazném montážním dílu d f [] Velikost klíče na matku vel. klíče [] Točivý moment při ukotvení T inst [Nm] V /CZ_H_DU100/2/ /#214455[168921].65

6 Univerzální K upevnění středně těžkých až těžkých břemen jako např. konstrukcí fasád a krovů, přístřešků, pergol, markýz, zábradlí, mříží, sanitárních předmětů a dílů oken do betonu >= C 12/15, přírodního kamene a pórobetonu. Při použití síťových vložek možnost kotvení i do dutinových materiálů Při použití nerezové závitové tyče A4 je možné nasazení systému i ve vnějších prostředích Hlavní uživatelé Elektrikáři, sanita, topenáři, vzduchotechnika, klimatizace, pozemní stavitelství, inženýrské stavby, kovovýroba, truhláři, montáže interiérů, kameníci, podniky vyrábějící z přírodního či umělého kamene, dílenské provozy Jednoduché zpracování bez přídavného adaptéru v běžně nabízených silikonových kartuších díky nové inovované kartuši Žádný zápach při práci, protože neobsahuje styren Malé vzdálenosti od okraje a osové vzdálenosti při velkých zatíženích díky ukotvení v podkladu bez rozpěrného tlaku Vícenásobné použití kartuše i po delší pracovní pauze je umožněno výměnou míchacího nástavce Použití také jako tmel či opravárenská směs 2-komponentní spojovací malta na bázi vinylesteru, neobsahuje styren Informace k obsluze Při vrtání otvorů do dutinových materiálů nepoužívejte příklep Pro upevnění, kde není nutné povolení stavebního dozoru Speciální kartuše s patentovaným nástavcem zajišťuje opětovné použití, uplné vyprázdnění a správný poměr míchání Universal Spojovací malta Obsah 9089 Míchací nástavec pro MULTCOMPOUNDsystem Spojovací malta MCS Universal 280 ml 280 ml 1 Spojovací malta UNIVERSAL, velké balení po ml kusech skup , V /CZ_H_DU100/2/ /#2991[264015].66

7 Síťové vložky Vnitřní Ø Vnější Ø Hloubka usazení Síťová vložka plastová Síťová vložka plastová Síťová vložka plastová Síťová vložka plastová skup Bera-clic 2 MCS Universal Speciálně pro uživatele, kteří nepracují často s chemickým kotvením Bera-clic kufr vel. 2 obsahuje všechno příslušenství, které je nutné k práci v plných nebo dutinových materiálech Bera-clic 2 spojovací malta MCS Universal sada 1 Obsah Vyfukovač děr malý Síťová vložka plastová Míchací nástavec pro MULTCOMPOUNDsystem Spojovací malta MCS Universal 280 ml Pistole skeletová ruční Bera-clic vložka 2 přihrádky Bera-clic kufr vel. 2 prázdný Bera-clic obložení víka 1 skup Počet V /CZ_H_DU100/2/ /#2991[264015].67

8 v metráži Kovová síťová vložka Upnutí závitových tyčí/vložek s vnitřním závitem v dutinových stavebních materiálech 1 kus je dlouhý 1 m Vnitřní Ø Vnější Ø Síťová vložka metráž 9, Síťová vložka metráž 12, Síťová vložka metráž 18, skup Závitový kolík Ø x D Max. tloušťka spony Min. hloubka usazení Závitový kolík, žlutý ZI M 6 x Závitový kolík, žlutý ZI M 8 x Závitový kolík, žlutý ZI M 10 x Závitový kolík, žlutý ZI M 10 x Závitový kolík, žlutý ZI M 12 x Závitový kolík, žlutý ZI M 12 x skup závitem Vložky s vnitřním Vnitřní Ø Vnější Ø Délka vnitř. závitu Hloubka usazení Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem skup V /CZ_H_DU100/2/ /#2991[264015].68

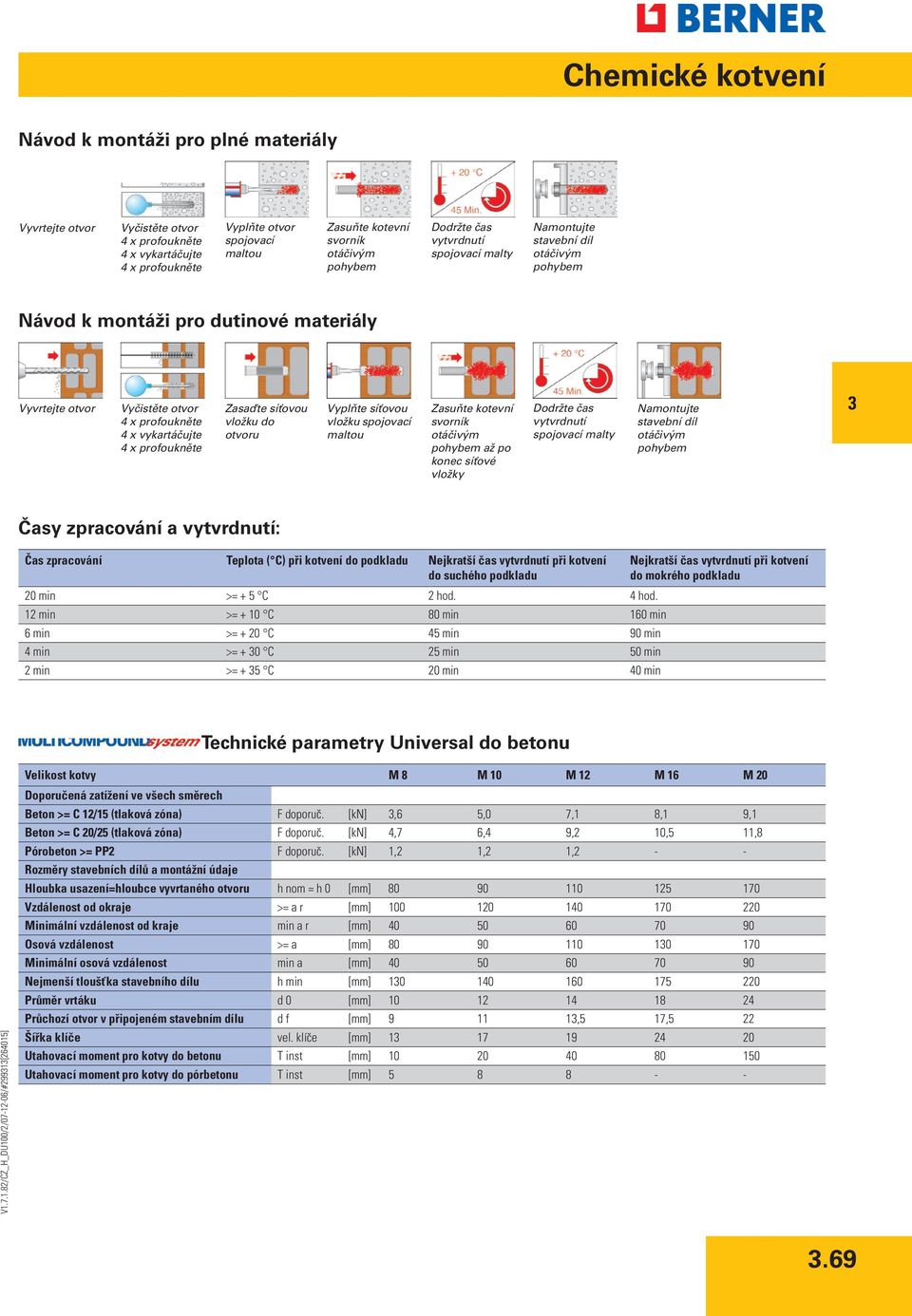

9 Návod k montáži pro plné materiály Vyvrtejte otvor Vyčistěte otvor 4 x profoukněte 4 x vykartáčujte 4 x profoukněte Vyplňte otvor spojovací maltou Zasuňte kotevní svorník otáčivým pohybem Dodržte čas vytvrdnutí spojovací malty Namontujte stavební díl otáčivým pohybem Návod k montáži pro dutinové materiály Vyvrtejte otvor Vyčistěte otvor 4 x profoukněte 4 x vykartáčujte 4 x profoukněte Zasaďte síťovou vložku do otvoru Vyplňte síťovou vložku spojovací maltou Zasuňte kotevní svorník otáčivým pohybem až po konec síťové vložky Dodržte čas vytvrdnutí spojovací malty Namontujte stavební díl otáčivým pohybem Časy zpracování a vytvrdnutí: Čas zpracování Teplota ( C) při kotvení do podkladu Nejkratší čas vytvrdnutí při kotvení do suchého podkladu 20 min >= + 5 C 2 hod. 4 hod. 12 min >= + 10 C 80 min 160 min 6 min >= + 20 C 45 min 90 min 4 min >= + 0 C 25 min 50 min 2 min >= + 5 C 20 min 40 min Nejkratší čas vytvrdnutí při kotvení do mokrého podkladu Technické parametry Universal do betonu V /CZ_H_DU100/2/ /#2991[264015] Velikost kotvy M 8 M 10 M 12 M 16 M 20 Doporučená zatížení ve všech směrech Beton >= C 12/15 (tlaková zóna) F doporuč. [kn],6 5,0 7,1 8,1 9,1 Beton >= C 20/25 (tlaková zóna) F doporuč. [kn] 4,7 6,4 9,2 10,5 11,8 Pórobeton >= PP2 F doporuč. [kn] 1,2 1,2 1,2 - - Rozměry stavebních dílů a montážní údaje Hloubka usazení=hloubce vyvrtaného otvoru h nom = h 0 [] Vzdálenost od okraje >= a r [] Minimální vzdálenost od kraje min a r [] Osová vzdálenost >= a [] Minimální osová vzdálenost min a [] Nejmenší tloušťka stavebního dílu h min [] Průměr vrtáku d 0 [] Průchozí otvor v připojeném stavebním dílu d f [] ,5 17,5 22 Šířka klíče vel. klíče [] Utahovací moment pro kotvy do betonu T inst [] Utahovací moment pro kotvy do pórbetonu T inst []

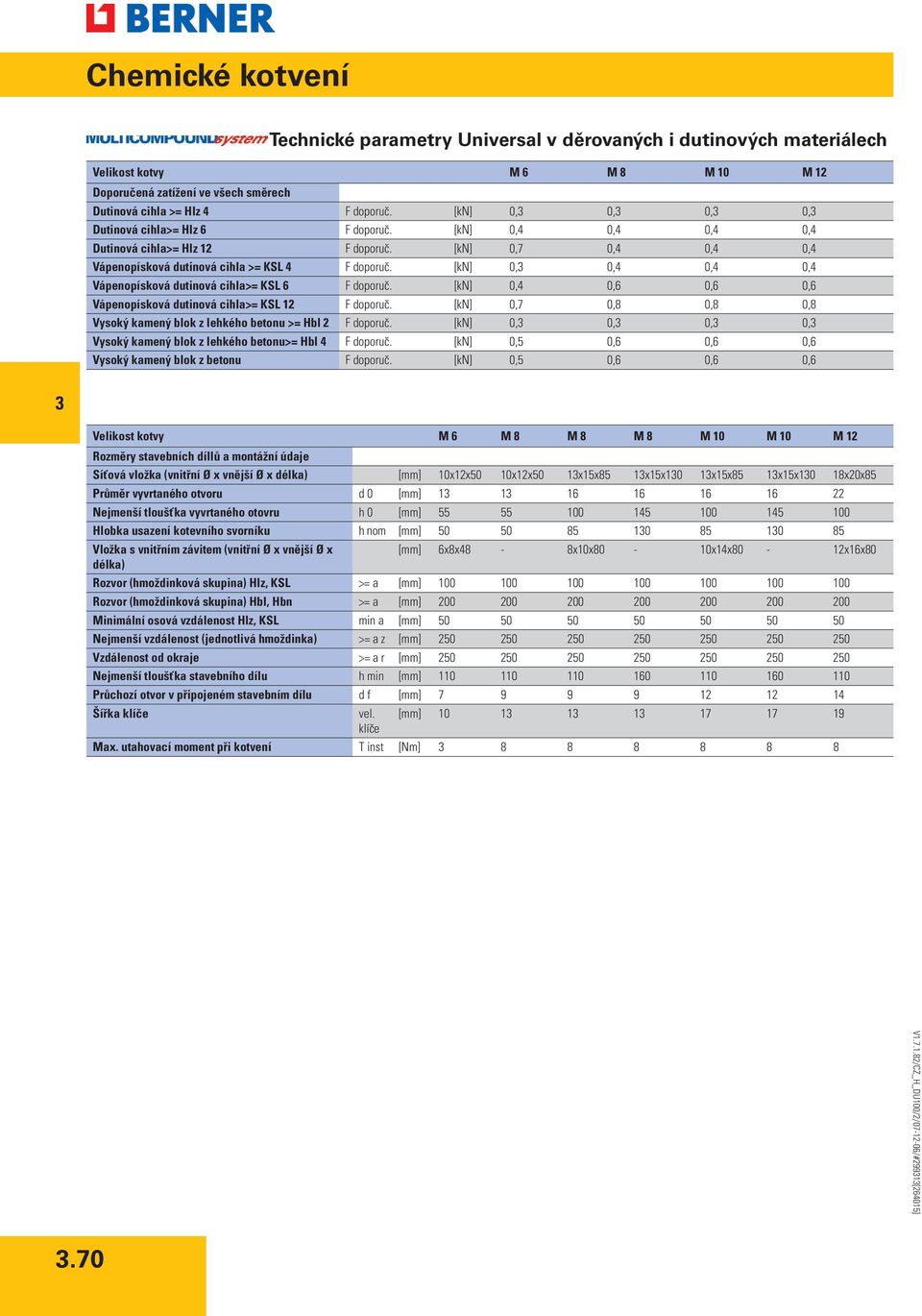

10 Technické parametry Universal v děrovaných i dutinových materiálech Velikost kotvy M 6 M 8 M 10 M 12 Doporučená zatížení ve všech směrech Dutinová cihla >= Hlz 4 F doporuč. [kn] 0, 0, 0, 0, Dutinová cihla>= Hlz 6 F doporuč. [kn] 0,4 0,4 0,4 0,4 Dutinová cihla>= Hlz 12 F doporuč. [kn] 0,7 0,4 0,4 0,4 Vápenopísková dutinová cihla >= KSL 4 F doporuč. [kn] 0, 0,4 0,4 0,4 Vápenopísková dutinová cihla>= KSL 6 F doporuč. [kn] 0,4 0,6 0,6 0,6 Vápenopísková dutinová cihla>= KSL 12 F doporuč. [kn] 0,7 0,8 0,8 0,8 Vysoký kamený blok z lehkého betonu >= Hbl 2 F doporuč. [kn] 0, 0, 0, 0, Vysoký kamený blok z lehkého betonu>= Hbl 4 F doporuč. [kn] 0,5 0,6 0,6 0,6 Vysoký kamený blok z betonu F doporuč. [kn] 0,5 0,6 0,6 0,6 Velikost kotvy M 6 M 8 M 8 M 8 M 10 M 10 M 12 Rozměry stavebních díllů a montážní údaje Síťová vložka (vnitřní Ø x vnější Ø x délka) [] 10x12x50 10x12x50 1x15x85 1x15x10 1x15x85 1x15x10 18x20x85 Průměr vyvrtaného otvoru d 0 [] Nejmenší tloušťka vyvrtaného otovru h 0 [] Hlobka usazení kotevního svorníku h nom [] Vložka s vnitřním závitem (vnitřní Ø x vnější Ø x délka) [] 6x8x48-8x10x80-10x14x80-12x16x80 Rozvor (hmoždinková skupina) Hlz, KSL >= a [] Rozvor (hmoždinková skupina) Hbl, Hbn >= a [] Minimální osová vzdálenost Hlz, KSL min a [] Nejmenší vzdálenost (jednotlivá hmoždinka) >= a z [] Vzdálenost od okraje >= a r [] Nejmenší tloušťka stavebního dílu h min [] Průchozí otvor v připojeném stavebním dílu d f [] Šířka klíče vel. klíče [] Max. utahovací moment při kotvení T inst [Nm] V /CZ_H_DU100/2/ /#2991[264015].70

11 Spojovací malta BRICK Kotvení středně těžkých a těžkých zátěží jako jsou např. fasádové a střešní konstrukce, přístřešky, pergoly, markýzy, zábradlí, brány a okenní prvky do zdiva Použitelná ve spojení se závitovou tyčí z ušlechtilé oceli A4 ve venkovním použití (včetně průmyslových areálů se znečištěným ovzduším a v blízkosti moře) a v klimatizačních komorách Hlavní uživatelé Elektrikáři, sanita, topenáři, vzduchotechnika, klimatizace, pozemní stavitelství, kovovýroba, zámečníci, montáž oken, podniky vyrábějící z přírodního či umělého kamene, truhláři, montáže interiérů, kameníci, tesaři, dílenské provozy Schváleno stavebním dozorem do různých typů zdiv Nejvyšší využití malty díky optimální 410 ml kartuši Nepatrné vzdálenosti od okrajů a osové vzdálenosti dosažené velmi vysokým nosným zatížením díky ukotvení bez rozpínacího tlaku v podkladu Automatické centrování kotevní tyče v dutinových cihlách díky speciálně připraveným membránám na síťové vložce Vícenásobné použití kartuší s možností přerušení práce po výměně míchacího nástavce Vhodná také jako opravárenská hmota a tmel Ke kotvení v betonu, při kterém není nutný stavební dozor Dvoukomponentní systém spojovací malty na polyesterové bázi Informace k obsluze Vrtejte bez příklepu do dutinových cihel a cihel s otvory Schváleno stavebním dozorem pro kotvení ve zdivu dle DIN 105: Plná cihla >= Mz dle DIN 105, Vápenopísková plná cihla >= KS 12 dle DIN 106, Příčně děrovaná cihla >= Hlz 4 dle DIN 105, Vápenopísková dutinová cihla >= KSL 4 dle DIN 106 V /CZ_H_DU100/4/ /#268750[2650].71

12 BRICK Spojovací malta Spojovací malta MCS Brick 410 ml Spojovací malta BRICK, velké balení-15 kusů Míchací nástavec MULTICOMPOUNDsystem 1 skup , Bera-clic 2 MCS BRICK Když nepomůže žádná hmoždinka. Vše je okamžitě po ruce, pro kotvení bez napětí v plných i dutinových materiálech Bera-clic kufr vel. 2 obsahuje spojovací maltu s příslušenstvím do vytlačovací pistole se vším, co je nutné k chemickému kotvení Bera-clic 2 spojovací malta MCS Brick sada 1 Obsah ORA-20117: Product is not released Vyfukovač děr malý Síťová vložka plastová MCS vytlačovací pistole 410 ml Profi Bera-clic vložka MCS Bera-clic kufr vel. 2 prázdný Míchací nástavec MULTICOMPOUNDsystem 10 skup Počet BRICK Testovací sada 090 Testovací sada MCS BRICK 1 Obsah Počet Míchací nástavec MULTICOMPOUNDsystem MCS vytlačovací pistole 410 ml Profi Spojovací malta MCS Brick 410 ml 15 skup V /CZ_H_DU100/4/ /#268750[2650].72

13 pro BRICK Síťové vložky Ø x D Pro závitové kotevní tyče Ø vrtání Hloubka usazení Síťová vložka 1x100 1 x 100 M Síťová vložka 15x x 100 M skup BRICK Provedení ocel 5.8 pozinkovaná Kotevní šrouby Ø x D Užitečná délka max. Ø vrtání MCS kotevní šroub BRICK ZI M 8 x MCS kotevní šroub BRICK ZI M 10 x skup BRICK Kotevní šrouby Kotvení ve volných i uzavřených prostorách Provedení z ušlechtilé oceli A4 Ø x D Užitečná délka max. Ø vrtání MCS kotevní šroub BRICK A4 M 8 x MCS kotevní šroub BRICK A4 M 10 x skup Návod pro montáž do dutinových materiálů V /CZ_H_DU100/4/ /#268750[2650] Vyvrtejte otvor Vyčistěte otvor: 4 x profoukněte, 4 x vykartáčujte, 4 x profoukněte Zasaďte síťovou vložku do otvoru Vyplňte síťovou vložku spojovací maltou Zastrčte kotevní tyč otáčivým pohybem až na konec síťové vložky Přesně dodržte čas pro vytvrdnutí spojovací malty Namontujte stavebí díl.7

14 Doba zpracování a vytvrdnutí: Doba zpracování Teplota ( C) v kotevním podkladu Min. doba vytvrdnutí v suchém kotevním podkladu 90 min >= -5 C 6 hod. 12 hod. 45 min >= 0 C hod. 6 hod. 20 min >= +5 C 2 hod. 4 hod. 12 min >= +10 C 80 min 160 min 6 min >= +20 C 45 min 90 min 4 min >= +0 C 25 min 50 min 2 min >= +5 C 20 min 40 min Min. doba vytvrdnutí v mokrém kotevním podkladu Technické parametry BRICK do zdiva Nejvyšší dovolená zatížení kotev ve zdivu dle DIN 105. Dle měření je celkové přijetí rozhodnutí Z Velikost kotvy M 8 M 10 Tah, příčné zatížení, příčné zatížení pod každým úhlem Plná cihla >= Mz 12 F příp. [kn] 1,7 1,7 Vápenopísková plná tvárnice >= KS 12 F příp. [kn] 1,7 1,7 Příčně děrovaná cihla >= Hlz 4 F příp. [kn] 0, 0, Příčně děrovaná cihla>= Hlz 6 F příp. [kn] 0,4 0,4 Příčně děrovaná cihla F příp. [kn] 0,8 0,8 Vápenopísková dutinová cihla >= KSL 4 F příp. [kn] 0,4 0,4 Vápenopísková dutinová cihla>= KSL 6 F příp. [kn] 0,6 0,6 Vápenopísková dutinová cihla >= KSL 12 F příp. [kn] 0,8 0,8 Rozměry stavebních dílů a montáž do zdiva Údaje v závorkách jsou platné pro kotvení v plných tvárnicích (Mz a KS) Velikost kotvy M 8 M 8 M 10 M 10 Síťová vložka s SH 1/100 bez SH s SH 15/100 bez SH 15/100 Přípustný ohybový moment oceli GV 5.8 M příp. [Nm] 10,7 10,7 21,4 21,4 Přípustný ohybový moment ušlechtilé oceli A4 M příp. [Nm] 12,1 12,1 24,1 24,1 Hloubka zakotvení h ef [] Vzdálenost od kraje >= a r [] 200 (250) 200 (250) 200 (250) 200 (250) Vzdálenost od kraje až >= a r [] 50 (60) 50 (60) 50 (60) 50 (60) Rozchod (skupiny hmoždinek) >= a [] Min. rozchod >= min a [] Min. vzdálenost mezi kotvami (jednotlivá hmoždinka) >= a z [] Min. tloušťka stavebního dílu >= h min [] Průměr vrtání >= d 0 [] Hloubka vyvrtaného otvoru >= t 0 [] Průchozí otvor připojeného stavebního dílu >= d f [] Šířka klíče vel. klíče [] Max. točivý moment při kotvení T inst [Nm] V /CZ_H_DU100/4/ /#268750[2650].74

15 Premium Plus Systém spojovací malty pro popraskaný beton Upevnění středně těžkých a těžkých zátěží jako např. zábradlí, konzolí, strojů, schodů, ocelových konstrukcí atd. v popraskaném a nepopraskaném betonu >= C20/25. Zakotvení v betonových součástech s malou tloušťkou. Hlavní uživatelé Stavby mostů, elektrikáři, fasádníci, výstavba hal, pozemní stavitelství, dřevozpracující podniky, podniky vyrábějící z přírodního či umělého kamene, kovovýroba, zámečníci, stavby silnic, stavba schodišť, inženýrské stavby Kotevní tyče VMZ kombinují přednosti spojovacích kotev a rozpěrných kotev a umožňují tím použitelnost systému spojovací malty pro beton s trhlinami Při malých vzdálenostech od kraje a vlastních osových vzdálenostech je možné i velmi vysoké zatížení Minimální hloubka vrtaného otvoru snižuje čas montáže Díky různé kotevní hloubce použitelné i do součástí s nízkou tloušťkou Nejvyšší bezpečnost díky evropské technickému schválení, Varianta 1 pro popraskaný a nepopraskaný beton, včetně protipožární ochrany F120 Premium Plus Spojovací malta V /CZ_H_DU100/5/ /#648118[558705] Vysoká výtěžnost malty díky koaxialní, opětovně použitelné 410 ml kartuši 2-komponentní systém spojovací malty na vinylesterové bázi, neobsahuje styrol Informace k obsluze Při delším přerušení práce odšroubujte směšovací trubičku, přebytečnou maltu otřete a kartuši opět uzavřete šroubovacím víčkem Optimální zpracování s Berner vytlačovací pistolí na MCS kartuše Profi (č. 1654) Míchací nástavec pro MCS systém Spojovací malta MCS Premium Plus 410 ml 1 skup , a

16 Berner VMZ kotvy pozinkované Pro použití v uzavřených prostorech dle schválení ETA-04/0091 ve spojení se spojovací maltou MULTICOMPOUNDsystem Premium Plus Provedení: pozinkovaná ocel Další rozměry k dodání na dotaz Ø x délka Svěrná tloušťka max. Hloubka kotvení min Berner VMZ kotva pozinkovaná M 8 x Berner VMZ kotva pozinkovaná M 8 x Berner VMZ kotva pozinkovaná M 10 x Berner VMZ kotva pozinkovaná M 10 x Berner VMZ kotva pozinkovaná M 10 x Berner VMZ kotva pozinkovaná M 12 x Berner VMZ kotva pozinkovaná M 12 x Berner VMZ kotva pozinkovaná M 12 x Berner VMZ kotva pozinkovaná M 12 x Berner VMZ kotva pozinkovaná M 12 x Berner VMZ kotva pozinkovaná M 16 x Berner VMZ kotva pozinkovaná M 16 x Berner VMZ kotva pozinkovaná M 16 x Berner VMZ kotva pozinkovaná M 20 x skup Berner VMZ kotvy nerez A4 Pro upevnění ve venkovním prostředí, dle schválení ETA-04/0092 ve spojení se systémem spojovací malty MULTICOMPOUNDsystem Premium Plus Provedení: nerez A4 Další rozměry k dodání na dotaz Ø x délka Svěrná tloušťka max. Hloubka kotvení min Berner VMZ kotva nerez A4 M 8 x Berner VMZ kotva nerez A4 M 8 x Berner VMZ kotva nerez A4 M 10 x Berner VMZ kotva nerez A4 M 10 x Berner VMZ kotva nerez A4 M 10 x Berner VMZ kotva nerez A4 M 10 x Berner VMZ kotva nerez A4 M 12 x Berner VMZ kotva nerez A4 M 12 x Berner VMZ kotva nerez A4 M 12 x Berner VMZ kotva nerez A4 M 12 x Berner VMZ kotva nerez A4 M 12 x Berner VMZ kotva nerez A4 M 16 x Berner VMZ kotva nerez A4 M 16 x Berner VMZ kotva nerez A4 M 16 x Berner VMZ kotva nerez A4 M 20 x V /CZ_H_DU100/5/ /#648118[558705].74b

17 Ø x délka Svěrná tloušťka max. Hloubka kotvení min Berner VMZ kotva nerez A4 M 20 x skup Premium Plus Montážní návod Vrtání otvoru Vyvrtaný otvor strojově vyčistit a vyfoukat Injektovat maltu Závitovou tyč vložte otáčením Dodržte čas nutný pro vytvrzení Dodržte točivý moment Premium Plus Výkonové údaje Přípustné zatížení bez vlivu na vzdálenost od kraje a na osovou vzdálenost v teplotní rozsahu -40 C až +80 C, bezpečnostní koeficienty dle ETAG 001 jsou respektovány Při vyměření dbejte celého schvalovacího rozhodnutí V /CZ_H_DU100/5/ /#648118[558705] Velikost kotvy Přípustné zatížení Hloubka ukotvení/ Ø 40 M 8 50 M 8 60 M10 75 M10 70 M12 80 M M12 90 M M M20 Popraskaný beton C20/25 N příp. [kn] 4, 6,1 8,0 11,1 10,0 12, 17,1 14,6 24,0 8,0 Nepopraskaný beton Přípustné příčné zatížení Přípustný ohybový moment C25/0 N příp. [kn] 4,8 6,7 8,8 11,9 11,0 1,5 18,9 16,1 26,4 41,8 C0/7 N příp. [kn] 5, 7,4 9,7 11,9 12,2 15,0 20,9 17,9 29,2 46,4 C40/50 N příp. [kn] 6,1 8,5 11,2 11,9 14,2 17, 24,2 20,6,8 5,6 C50/60 N příp. [kn] 6,7 8,6 11,9 11,9 15,6 19,0 26,6 22,7 7,1 58,9 C20/25 N příp. [kn] 4, 8,5 11,2 11,9 14,1 17,2 24,0 20,5,5 5,2 C25/0 N příp. [kn] 4,7 8,6 11,9 11,9 15,5 18,9 26,4 22,5 6,9 58,5 C0/7 N příp. [kn] 5,2 8,6 11,9 11,9 17,1 21,0 27,1 25,0 40,9 64,9 C40/50 N příp. [kn] 6,0 8,6 11,9 11,9 19,8 24,2 27,1 28,9 47, 75,0 C50/60 N příp. [kn] 6,6 8,6 11,9 11,9 21,8 25,7 27,1 1,8 52,0 82,5 poprask. a nepoprask. beton >= C20/25 N příp. [kn] 8,0 8,0 12,0 12,0 19,4 19,4 19,4 29, 6,0 76,0 M příp. [Nm] 17,1 17,1 4, 4, 60,0 60,0 60,0 152,0 152,0 296,6 Hloubka ukotvení h ef [] Char. osová vzdálenost Char. vzdálenost od kraje Min. tloušťka stavebního prvku Min. osová vzdálenost Min. vzdálenost od kraje Montážní údaje s cr, N [] c cr, N [] , ,5 255 >_h min [] pro vzd. od kraje c smin/c [] 40/40 40/40 50/55 50/55 55/90 55/80 55/80 70/120 70/90 90/90 pro os. vzdál. s cmin/s [] 40/40 40/40 50/55 50/55 55/90 55/80 55/80 70/10 70/110 90/90 Vrtaný otvor Ø x -hloubka d0 x h0 [] 10x42 10x55 12x65 12x80 14x75 14x85 14x105 18x98 18x1 24x180 Průchozí otvor v nástavném dílu d f [] Utahovací moment při ukotvení T inst [Nm] c

18 .74d

19 Spojovací malta PREMIUM II V /CZ_H_DU100/10/ /#758270[722420] Nová generace spojovací malty K upevnění středně těžkých až těžkých břemen jako např. zábradlí, konzolí, zařízení, schodů, ocelových konstrukcí, fasád, vrat, dřevěných konstrukcí do betonu >= C 12/15, přírodního kamene a pórobetonu. Při použití síťových vložek možnost kotvení i do dutinových materiálů Při použití nerezové závitové tyče A4 je možné použití systému i ve vnějších prostředích (včetně průmyslových staveb a blízkosti moře) a ve vlhkých prostředích Hlavní uživatelé Elektrikáři, sanita, topenáři, vzduchotechnika, klimatizace, pozemní stavitelství, inženýrské stavby, kovovýroba, zámečníci, konstrukce zařízení, montáž oken, tesaři, truhláři, montáže interiérů, kameníci, podniky vyrábějící z přírodního či umělého kamene, dílenské provozy Schváleno stavebním dozorem v nepopraskaném betonu pro upevnění na kotevní šroub od M 8 - M 0 v různých usazovacích hloubkách pro nejvyšší flexibilitu při výběru upevnění Nové schválení umožňuje použití neoznačených kotevních šroubů jakosti 5.8 nebo 8.8 Přezkoušená požární odolnost F120 v betonu Oficiálně schváleno pro upevnění do zdiva kotevními šrouby M 8 - M 12 Snížený zápach při práci se spojovacím systémem díky přepracováné formuli vinyl esterové pryskyřice bez obsahu styrenu Maximální využití malty při použití optimální 410 ml kartuše Kartuše je opakovaně použitelná výměnou směšovací trubice a to i po delším přerušení pracovní činnosti 2-komponentní spojovací malta na bázi vinylesteru, neobsahuje styren Informace k obsluze Optimální zpracování spojovací malty Berner MCS kartušovou pistolí Profi (č. 1654) nebo Aku kartušovou pistolí (č ) Kotvení s evropským schválením do nepopraskaného betonu (tlaková zóna) pevnostní třídy betonu nejméně C 20/25 a nejvýše C 50/60 dle EN 206 Schváleno stavebním dozorem k upevňování do zdiva dle DIN 105. Podrobnější údaje naleznete v tabulkách technických parametrů Kotvení s evropským technickým schválením s dodatečným připojením armatury od Ø 8-25 do pevnostní třídy betonu nejméně C 12/15 a nejvýše C 50/60 dle EN 206-1:

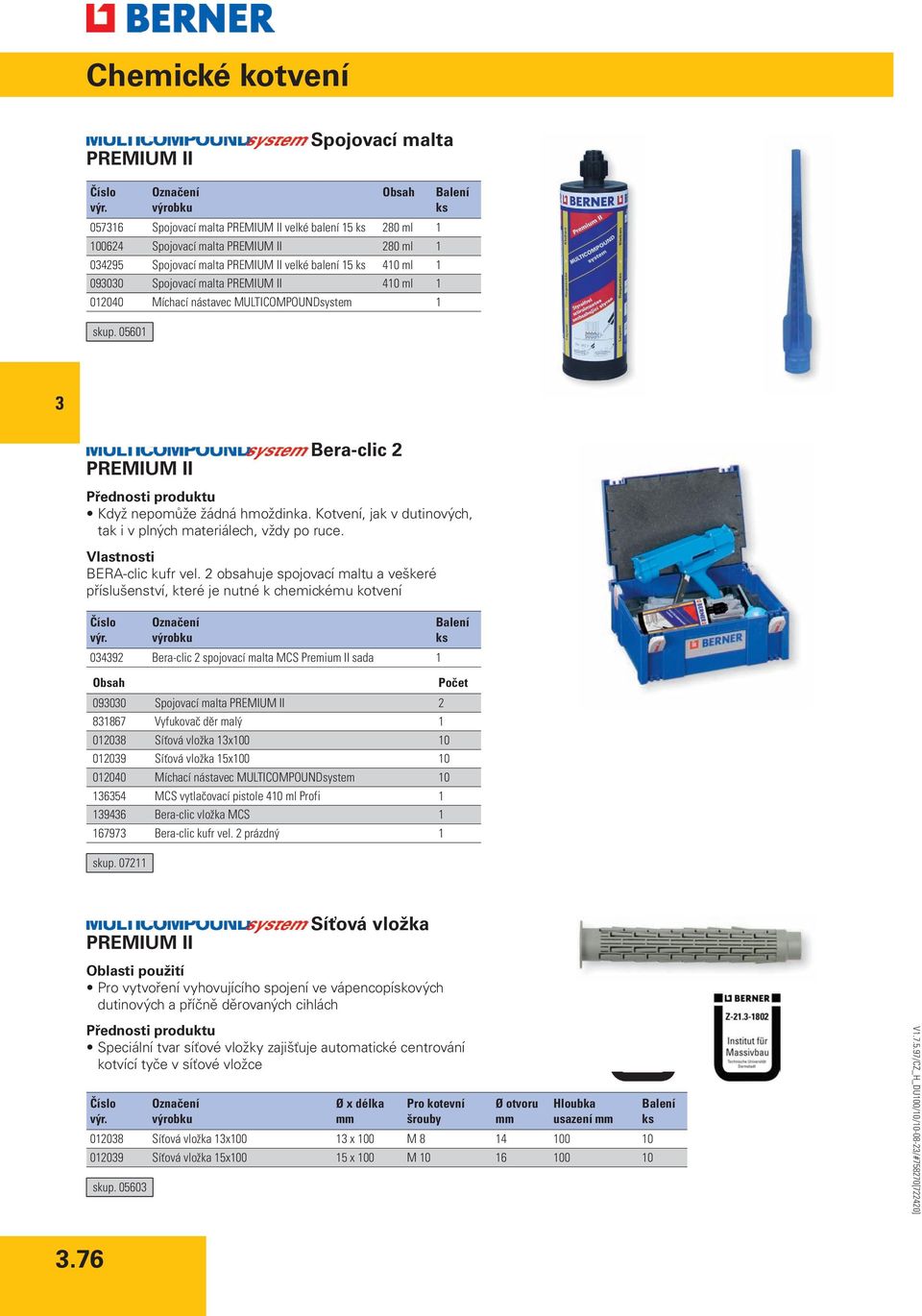

20 PREMIUM II Spojovací malta Obsah Spojovací malta PREMIUM II velké balení ml Spojovací malta PREMIUM II 280 ml Spojovací malta PREMIUM II velké balení ml Spojovací malta PREMIUM II 410 ml Míchací nástavec MULTICOMPOUNDsystem 1 skup PREMIUM II Bera-clic 2 Když nepomůže žádná hmoždinka. Kotvení, jak v dutinových, tak i v plných materiálech, vždy po ruce. BERA-clic kufr vel. 2 obsahuje spojovací maltu a veškeré příslušenství, které je nutné k chemickému kotvení 0492 Bera-clic 2 spojovací malta MCS Premium II sada 1 Obsah 0900 Spojovací malta PREMIUM II Vyfukovač děr malý Síťová vložka 1x Síťová vložka 15x Míchací nástavec MULTICOMPOUNDsystem MCS vytlačovací pistole 410 ml Profi Bera-clic vložka MCS Bera-clic kufr vel. 2 prázdný 1 skup Počet PREMIUM II Síťová vložka Pro vytvoření vyhovujícího spojení ve vápencopískových dutinových a příčně děrovaných cihlách Speciální tvar síťové vložky zajišťuje automatické centrování kotvící tyče v síťové vložce Ø x délka Pro kotevní šrouby Hloubka usazení Síťová vložka 1x100 1 x 100 M Síťová vložka 15x x 100 M skup V /CZ_H_DU100/10/ /#758270[722420].76

21 PREMIUM II Kotevní šrouby Ocel 5.8 pozinkovaná Další kotevní šrouby pro certifikovaná upevnění v betonu najdete u naší spojovací kotvy VBA COMPOUNDanchor Ø x délka Max. užitečná délka Kotevní šroub ZI COMPOUNDanchor M 8 x Kotevní šroub ZI COMPOUNDanchor M 10 x Kotevní šroub ZI COMPOUNDanchor M 12 x skup pro PREMIUM II Kotevní šrouby A4 Upevnění ve vlhkých a venkovních prostorách Nerez A4 Další kotevní šrouby pro certifikovaná upevnění v betonu najdete u naší spojovací kotvy VBA COMPOUNDanchor Ø x délka Max. užitečná délka Kotevní šroub A4 COMPOUNDanchor M 8 x Kotevní šroub A4 COMPOUNDanchor M 10 x Kotevní šroub A4 COMPOUNDanchor M 12 x skup V /CZ_H_DU100/10/ /#758270[722420].77

22 PREMIUM II Testovací balíček 0929 Testovací sada MULTICOMPOUNDsystem PREMIUM II 1 Obsah Počet Míchací nástavec MULTICOMPOUNDsystem MCS vytlačovací pistole 410 ml Profi Spojovací malta PREMIUM II 15 skup Montážní postup pro plné materiály Vyvrtat otvor Vyčistit otvor 4x vyfouknout 4x kartáčovat 4x vyfouknout Otvor vyplnit spojovací maltou Otáčivým pohybem vsunout závitovou tyč Dodržet dobu vytvrdnutí spojovací malty Namontovat stav. prvek, vytvořit potřebný utahovací moment Montážní postup pro dutinové materiály Vyvrtat otvor bez příklepu Vyčistit otvor 4x vyfouknout 4x kartáčovat 4x vyfouknout Vložit síťovou vložku do díry Naplnit síťovou vložku spojovací maltou Otáčivým pohybem zasunout závitovou tyč až na základ síťové vložky Dodržet vytvrzovací čas Namontovat stav. prvek, vytvořit potřebný utahovací moment V /CZ_H_DU100/10/ /#758270[722420].78

23 Doby zpracování a vytvrdnutí: Doba zpracování Teplota ( C) kotevního základu Min. doba vytvrdnutí v suchém kotevním základu 90 min >= -5 C 14 hod. 28 hod. 45 min >= 0 C 7 hod. 14 hod. 25 min >= +5 C 2 hod. 4 hod. 15 min >= +10 C 80 min 160 min 6 min >= +20 C 45 min 90 min 4 min >= +0 C 25 min 50 min 2 min >= +5 C 20 min 40 min Min. doba vytvrdnutí ve vlhkém kotevním základu Instalační parametry a konstrukční rozměry PREMIUM II v betonu Průměr závitové kotvy M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 0 C 0/7 1,04 Zvýšený faktor v nepopraskaném betonu C 40/50 1,08 C 50/60 1,1 Průměr vyvrtané díry d 0 [] Průměr ocelového kartáče d p [] Průměr průchozího otvoru v přidruž. staveb. prvku d f [] Efektivní hloubka kotvení od h ef, min [] Efektivní hloubka kotvení do h ef, max [] Tloušťka kotevního podkladu od t fix, min [] 0 Tloušťka kotevního podkladu do t fix, max [] 1500 Střední tloušťka kotevního podkladu h min [] Charakteristická osová vzdálenost S cr, N [] Minimální osová vzdálenost s min, [] Charakteristická vzdálenost od okraje C cr, N [] Minimální vzdálenost od okraje c min [] Kroutící moment pro ukotvení T inst [Nm] PREMIUM II Požární odolnost V /CZ_H_DU100/10/ /#758270[722420] Požární odolnost v betonu Beton C20/25 do max. C50/60. Detailní informace o požární odolnosti najdete v Protokolu o zkoušce protipožární ochrany M 8 M 10 M 12 M 16 M 20 M 24 M 0 Požární odolnost F 0 [kn] 1,65 2,60,5 6,25 9,75 14,40 18,26 F 60 [kn] 1,12 1,77 2,59 4,82 7,52 10,84 14,10 F 90 [kn] 0,59 0,94 1,82,40 5,0 7,64 9,94 F 120 [kn] 0, 0,52 1,44 2,69 4,19 6,04 7,86.78a

24 Technické parametry PREMIUM II v betonu M8 - M16 Telpotní rozsah I 24/40 C: Odpovídá běžné teplotě 24. Krátkodobě může být teplota vyšší, nesmí však překročit 40, např. ve vnitřím prostředí Telpotní rozsah II 50/80 C: Odpovídá běžné teplotě 50 C. Krátkodobě může být teplota vyšší, nesmí však překročit 40, např. při použití ve venkovním prostředí Hodnoty uvedené níže jsou největší přípustná zatížení kotev v nepopraskaném betonu C20/25. Při použití v kvalitnějších betonových směsích mohou být tyto hodnoty vyšší Pro další technické specifikace nahlédněte do technické dokumentace Provedení Přípustné zatížení v tahu Tepotní rozsah Hloubka usazení kotevního šr. 60 M M M M Kotevní šroub C [kn] 7,2 8,6 8,6 9,0 1,5 1,8 12,6 18,0 20,0 19,1 7,1 7, C [kn] 5,4 7,2 8,6 6,7 10,1 1,5 9,4 1,5 18,8 14,4 28,7 7,1 Kotevní šroub C [kn] 7,2 9,6 12,0 9,0 1,5 18,0 12,6 18,0 25,1 19,1 8, 57, C [kn] 5,4 7,2 9,0 6,7 10,1 1,5 9,4 1,5 18,8 14,4 28,7 4,1 Kotevní šroub A C [kn] 7,2 9,6 9,9 9,0 1,5 15,7 12,6 18,0 22,5 19,1 8, 42,0 Přípustné zatížení ve smyku C [kn] 5,4 7,2 9,0 6,7 10,1 1,5 9,4 1,5 18,8 14,4 28,7 42,0 Kotevní šroub C [kn] 5,1 5,1 5,1 6,4 8,6 8,6 8, 12,0 12,0 10,5 22, 22, C [kn] 5,1 5,1 5,1 6,4 8,6 8,6 8, 11,9 12,0 10,5 19,7 21,5 Kotevní šroub C [kn] 7,4 8,1 8,5 6,4 10,8 11, 8, 14,1 15,2 10,5 2,8 25, C [kn] 6, 6,6 7,0 6,4 8,9 9, 8, 11,9 12,6 10,5 19,7 21,5 Kotevní šroub A C [kn] 6,0 6,0 6,0 6,4 9,2 9,2 8, 1,7 1,7 10,5 2,8 25, C [kn] 6,0 6,0 6,0 6,4 8,9 9,2 8, 11,9 12,6 10,5 19,7 21,5 Technické parametry PREMIUM II v betonu M20 - M0 Provedení Přípustné zatížení v tahu Tepotní rozsah Hloubka usazení kotevního šr. 90 M M M M Kotevní šroub C [kn] 26,9 47,9 58,1 1,6 59,2 8,8 6,4 67, 109,5 40,4 80,8 1, C [kn] 20,2 5,9 58,1 24,4 45,8 76, 27, 50,5 90,9 29,2 58, 97,2 Kotevní šroub C [kn] 26,9 47,9 8,8 1,6 59,2 98,7 6,4 67, 121,2 40,4 80,8 14, C [kn] 20,2 5,9 62,8 24,4 45,8 76, 27, 50,5 90,9 29,2 58, 97,2 Kotevní šroub A C [kn] 26,9 47,9 65, 1,6 59,2 94, 6,4 57,4 57,4 40,4 70,2 70,2 Přípustné zatížení ve smyku C [kn] 20,2 5,9 62,8 24,4 45,8 76, 27, 50,5 57,4 29,2 58, 70,2 Kotevní šroub C [kn] 1,0 0,8 4,9 14,7 7,7 46,1 17,8 44,9 5,6 21,2 5, 59, C [kn] 1,0 27, 0,7 14,7 5,1 9,2 17,8 9,2 44,8 21,2 4, 49,0 Kotevní šroub C [kn] 1,0 0,8 6,9 14,7 7,7 46,1 17,8 44,9 5,6 21,2 5, 59, C [kn] 1,0 27, 0,7 14,7 5,1 9,2 17,8 9,2 44,8 21,2 4, 49,0 Kotevní šroub A C [kn] 1,0 0,8 6,9 14,7 7,7 46,1 17,8 44,9 52,7 21,2 5, 59, C [kn] 1,0 27, 0,7 14,7 5,1 9,2 17,8 9,2 44,8 21,2 4, 49,0 V /CZ_H_DU100/10/ /#758270[722420].78b

25 Technické parametry PREMIUM ve zdivu Nejvyšší přípustné zatížení jedné kotvy ve zdivu dle DIN 105. Při dimenzování dbejte celého atestu Z Ukotvení do zdiva z vápencového pískovce (KS) a plného materiálu (Mz) může být provedeno i bez síťových vložek. Velikost kotvy M 8 M 10 Tahové, příčné a kosé zatížení pod jakýmkoli úhlem Plné cihly >= Mz 12 F příp. [kn] 1,7 1,7 Vápencový pískovec >= KS 12 F příp. [kn] 1,7 1,7 Příčně děrované cihly >= Hlz 4 F příp. [kn] 0, 0, Příčně děrované cihly >= Hlz 6 F příp. [kn] 0,4 0,4 Příčně děrované cihly >= Hlz 12 F příp. [kn] 0,8 0,8 Vápencový pískovec >= KSL 4 F příp. [kn] 0,4 0,4 Vápencový pískovec >= KSL 6 F příp. [kn] 0,6 0,6 Vápencový pískovec >= KSL 12 F příp. [kn] 0,8 0,8 Rozměry stavebních prvků a montážní údaje Hodnoty v závorkách platí pro plné materiály (Mz a KS) Velikost kotvy M 8 M 8 M 10 M 10 Síťová vložka s SH 1/100 bez SH s SH 15/100 bez SH 15/100 Přípustný ohybový moment ocel GV 5.8 M příp. [Nm] 10,7 10,7 21,4 21,4 Přípustný ohybový moment ušlechtilá ocel A4 M příp. [Nm] 12,1 12,1 24,1 24,1 Hloubka ukotvení kotvicí tyče h ef [] Vzdálenost od okraje >= a r [] 200 (250) 200 (250) 200 (250) 200 (250) Vzdálenost od okraje při >= a r [] 50 (60) 50 (60) 50 (60) 50 (60) Osová vzdálenost (skupina hmoždinek) >= a [] Minimální osová vzdálenost >= min a [] Minimální osová vzdálenost mezi jednotlivými hmoždinkami >= a z [] Minimální tloušťka stavebního prvku >= h min [] Jmenovitý průměr vrtáku >= d 0 [] Hloubka otvoru >= t 0 [] Průměr průchozího otvoru v přidruženém stavebním prvku >= d f [] Montážní postup pro připojení armatury V /CZ_H_DU100/10/ /#758270[722420] Vyvrtat otvor Vyčistit otvor 4x vyfouknout 4x kartáčovat 4x vyfouknout Otvor vyplnit spojovací maltou Otáčivým pohybem vsunout závitovou tyč Dodržet dobu vytvrdnutí spojovací malty.79

26 Spojovací malta WINTER Kotvení středně těžkých a těžkých břemen jako např. zábradlí, konzolí, přístrojů, schodů, ocelových konstrukcí, fasád, vrat, dřevěných konstrukcí do betonu >= C 12/15, přírodního kamene a pórobetonu. Při použití síťových vložek možnost kotvení i do dutinových materiálů Ve spojení s nerezovou závitou tyčí A4 je možné použití systému také ve vnějším prostředí (včetně průmyslových prostředí a v blízkosti moře) a ve vlhkých prostředích Hlavní uživatelé Elektrikáři, sanita, topenáři, vzduchotechnika, klimatizace, pozemní stavitelství, inženýrské stavby, kovovýroba, zámečníci, konstrukce zařízení, montáž oken, tesaři, truhláři, montáže interiérů, kameníci, podniky vyrábějící z přírodního či umělého kamene, dílenské provozy Vytvrdne dokonce až při -20 C Skladovatelná a vylisovatelná při extrémně nízkých teplotách (~ -20 C) bez předchozího ohřátí Enormní dosah díky optimalizované kartuši 410 ml Malé osové vzdálenosti a vzdálenosti od okraje při velmi vysokém zatížení - nepoužívají se rozpěrné prvky v podkladu Bez zápachu při zpracování - z vinylesterové pryskyřice neobsahující styren Opětovné použití kartuše i po delší pracovní pauze je umožněno výměnou míchacího nástavce Použitelná také jako tmel nebo opravárenská směs 2-komponentní systém spojovací malty na vinylesterové bázi, neobsahuje styren Informace k obsluze Při vrtání otvorů do dutinových materiálů nepoužívejte příklepu Optimální zpracování s vytlačovací pistolí Berner MCS, těžké provedení ( č. 1654) Teplota podkladu Začátek vytvrzení Doba vytvrzení Teplota podkladu Začátek vytvrzení Doba vytvrzení -20 C 90 min 24 h 0 C 25 min 150 min -15 C 75 min 16 h +5 C 10 min 80 min -10 C 60 min 10 h +10 C 6 min 60 min -5 C 50 min 5 h +15 C min 45 min WINTER Spojovací malta Spojovací malta MCS WINTER 410 ml 1 Příslušenství 9089 Míchací nástavec pro MULTCOMPOUNDsystem 1 skup , V /CZ_H_DU100/5/ /#01841[26882].80

27 Síťové vložky Vnitřní Ø Vnější Ø Hloubka usazení Síťová vložka plastová Síťová vložka plastová Síťová vložka plastová Síťová vložka plastová skup metráž Síťové vložky kovové, K usazení závitových tyčí / vložek s vnitřním závitem do dutinových stavebních hmot 1 kus je dlouhý 1 m Vnitřní Ø Vnější Ø Síťová vložka metráž 9, Síťová vložka metráž 12, Síťová vložka metráž 18, skup Závitové kolíky Ø x D Max. svěrná tloušťka Min. hloubka usazení Závitový kolík, žlutý ZI M 6 x Závitový kolík, žlutý ZI M 8 x Závitový kolík, žlutý ZI M 10 x Závitový kolík, žlutý ZI M 10 x Závitový kolík, žlutý ZI M 12 x Závitový kolík, žlutý ZI M 12 x skup V /CZ_H_DU100/5/ /#01841[26882] závitem Vložky s vnitřním Vnitřní Ø Vnější Ø Délka vnitř. závitu Hloubka usazení Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem skup

28 Příslušenství Závitové tyče ocel 4.6, pozinkovaná, 1 m Ø závitu Délka Závitové tyče DIN 976 M Závitové tyče DIN 976 M Závitové tyče DIN 976 M Závitové tyče DIN 976 M Závitové tyče DIN 976 M Závitové tyče DIN 976 M Závitové tyče DIN 976 M skup Závitové tyče nerez ocel A2 Nerez ocel A2, 1 m Ø závitu Délka 007 Závitové tyče A2 DIN 976 M Závitové tyče A2 DIN 976 M Závitové tyče A2 DIN 976 M Závitové tyče A2 DIN 976 M Závitové tyče A2 DIN 976 M skup Vložky s vnitřním závitem Umožňuje připojení pomocí vnitřního závitu k dalšímu upevnění s metrickým šroubem nebo závitovou tyčí Možné použití do dutinového materiálu ve spojení se síťovou vložkou nebo přímo do plné stavební hmoty Ocelové provedení, žlutě pozinkováno Vnitřní Ø Vnější Ø Délka vnitř. závitu Hloubka usazení Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem Vložka s vnitřním závitem skup V /CZ_H_DU100/6/ /#215967[168707].82

29 Plastové síťové vložky Pro usazení závitových tyčí nebo vložek s vnějším závitem do dutinových materiálů Provedení s víkem a centrováním kotevních tyčí Ø x délka Pro závity Min. hloubka usazení Síťová vložka plastová 12 x 50 M 6/M Síťová vložka plastová 15 x 85 M 8/M Síťová vložka plastová 15 x 10 M 8/M Síťová vložka plastová 20 x 85 M 12/M skup Síťové vložky metráž K usazení závitových tyčí nebo vložek s vnitřním závitem do dutinových stavebních materiálů s větším kotevním usazením Kovové provedení umožňuje jednoduché zkrácení na požadovanou délku Ø x délka Pro závit Síťová vložka metráž 11 x 1000 M 6/M Síťová vložka metráž 14 x 1000 M 8/M Síťová vložka metráž 20 x 1000 M 12/M skup Použití síťových vložek Síťová vložka plastová Síťová vložka kovová metráž Závitová tyč M 6 M 8 M 10 M 12 M x x 1000 X X X 15 x x 1000 X X X X 15 x x 1000 X X X X Vložka s vnitřním závitem M 6 M 8 M 10 M x x 1000 X X X X V /CZ_H_DU100/6/ /#215967[168707].8

30 Příslušenství pro MCS Míchací nástavce pro spojovací maltu Míchací nástavec pro MCS systém Prodloužení míchacího nástavce 1 m 1 skup Pistole na kartuše Standard Zpracování kartuší ze dvou koaxiálních komponent 80/410 ml MULTICOMPOUNDsystem MCS vytlačovací pistole 410 ml Standard 1 skup Pistole na kartuše Profi Zpracování kartuší za dvou koaxilních komponent 80/410ml MULTICOMPOUNDsystem Zpřevodovaný posun zaručuje odolnost vůči únavě při dlouhodobější práci a při práci se spojovací maltou s vysokou viskozitou jako např. MULTICOMPOUND Premium Automatické odlehčení zabraňuje vzniku stop v maltě 1654 MCS vytlačovací pistole 410 ml Profi 1 skup V /CZ_H_DU100/7/ /#265846[215899].84

31 Vyfoukávač Čistění vyvrtaných otvorů Vyfoukávač děř velký Vyfukovač děr malý 1 skup Ocelový kartáč Čištění vyvrtaných otvorů Vhodný pro upnutí na vrtačku Průmyslová kvalita z pevně usazeného a tuhého ocelového drátu, drát je přirozeně tvrdý, dvojitě zvlněný Ø Pro otvory Ø Ocelový kartáč Ocelový kartáč Ocelový kartáč Ocelový kartáč Ocelový kartáč skup Momentový klíč Pro kontrolované vytvoření kroutícího momentu v souladu s atestem Pro vytvožení požadovaného kroutícího momentu je nutno dbát doporučení v atestu, instalačních instrukcí nebo technických parametrů. V /CZ_H_DU100/7/ /#265846[215899] Rozsah měření Nm Pohon palce Délka Momentový klíč 5-60 /8" Momentový klíč /2" Momentový klíč /2" Momentový klíč /4" skup
