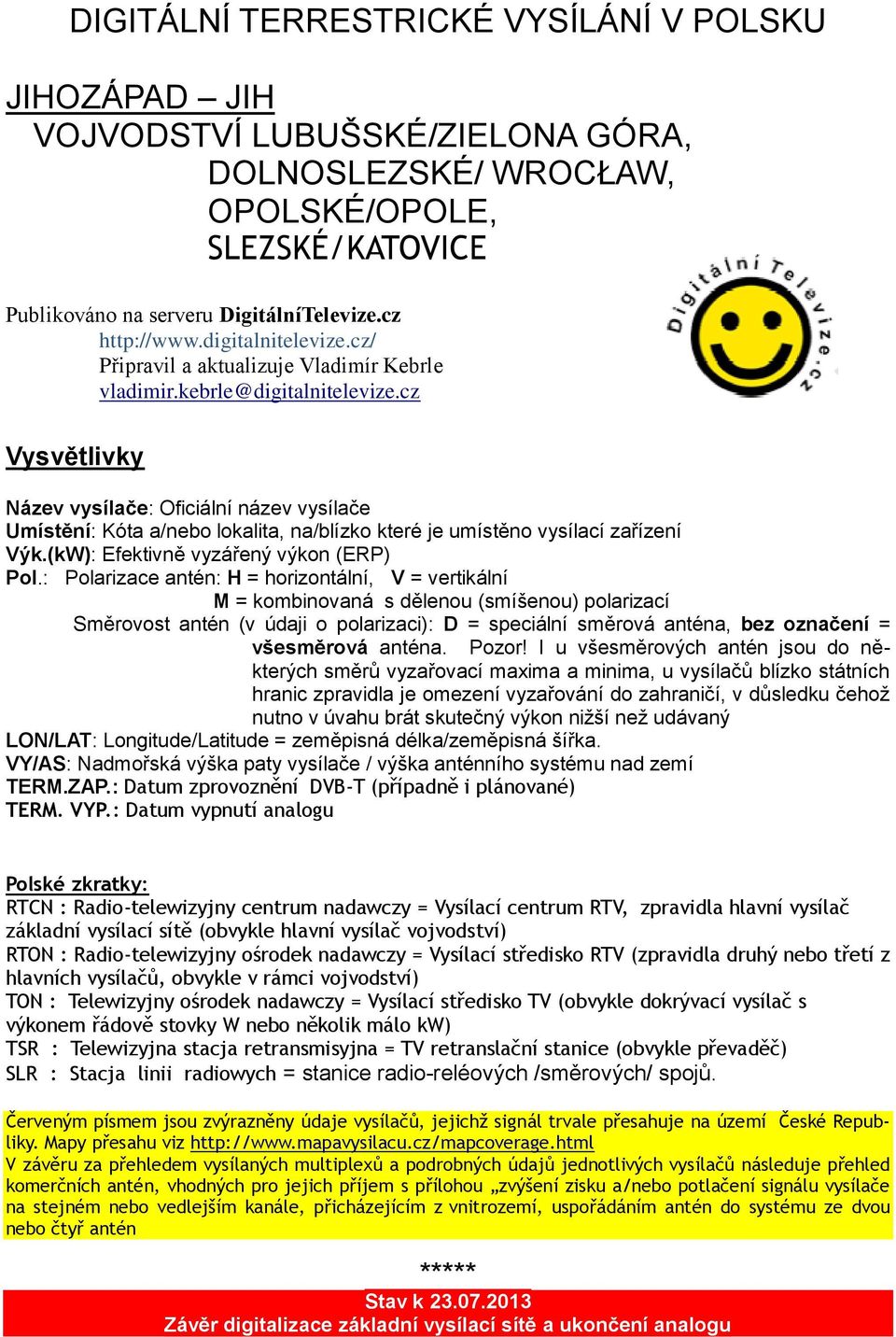

1 DIGITÁLNÍ TERRESTRICKÉ VYSÍLÁNÍ V POLSKU JIHOZÁPAD JIH VOJVODSTVÍ LUBUŠSKÉ/ZIELONA GÓRA, DOLNOSLEZSKÉ/ WROCŁAW, OPOLSKÉ/OPOLE, SLEZSKÉ/KATOVICE Publikováno na serveru DigitálníTelevize.cz Připravil a aktualizuje Vladimír Kebrle vladimir.kebrle@digitalnitelevize.cz Vysvětlivky Název vysílače: Oficiální název vysílače Umístění: Kóta a/nebo lokalita, na/blízko které je umístěno vysílací zařízení Výk.(kW): Efektivně vyzářený výkon (ERP) Pol.: Polarizace antén: H = horizontální, V = vertikální M = kombinovaná s dělenou (smíšenou) polarizací Směrovost antén (v údaji o polarizaci): D = speciální směrová anténa, bez označení = všesměrová anténa. Pozor! I u všesměrových antén jsou do některých směrů vyzařovací maxima a minima, u vysílačů blízko státních hranic zpravidla je omezení vyzařování do zahraničí, v důsledku čehož nutno v úvahu brát skutečný výkon nižší než udávaný LON/LAT: Longitude/Latitude = zeměpisná délka/zeměpisná šířka. VY/AS: Nadmořská výška paty vysílače / výška anténního systému nad zemí TERM.ZAP.: Datum zprovoznění DVB-T (případně i plánované) TERM. VYP.: Datum vypnutí analogu Polské zkratky: RTCN : Radio-telewizyjny centrum nadawczy = Vysílací centrum RTV, zpravidla hlavní vysílač základní vysílací sítě (obvykle hlavní vysílač vojvodství) RTON : Radio-telewizyjny ośrodek nadawczy = Vysílací středisko RTV (zpravidla druhý nebo třetí z hlavních vysílačů, obvykle v rámci vojvodství) TON : Telewizyjny ośrodek nadawczy = Vysílací středisko TV (obvykle dokrývací vysílač s výkonem řádově stovky W nebo několik málo kw) TSR : Telewizyjna stacja retransmisyjna = TV retranslační stanice (obvykle převaděč) SLR : Stacja linii radiowych = stanice radio-reléových /směrových/ spojů. Červeným písmem jsou zvýrazněny údaje vysílačů, jejichž signál trvale přesahuje na území České Republiky. Mapy přesahu viz V závěru za přehledem vysílaných multiplexů a podrobných údajů jednotlivých vysílačů následuje přehled komerčních antén, vhodných pro jejich příjem s přílohou zvýšení zisku a/nebo potlačení signálu vysílače na stejném nebo vedlejším kanále, přicházejícím z vnitrozemí, uspořádáním antén do systému ze dvou nebo čtyř antén ***** Stav k Závěr digitalizace základní vysílací sítě a ukončení analogu

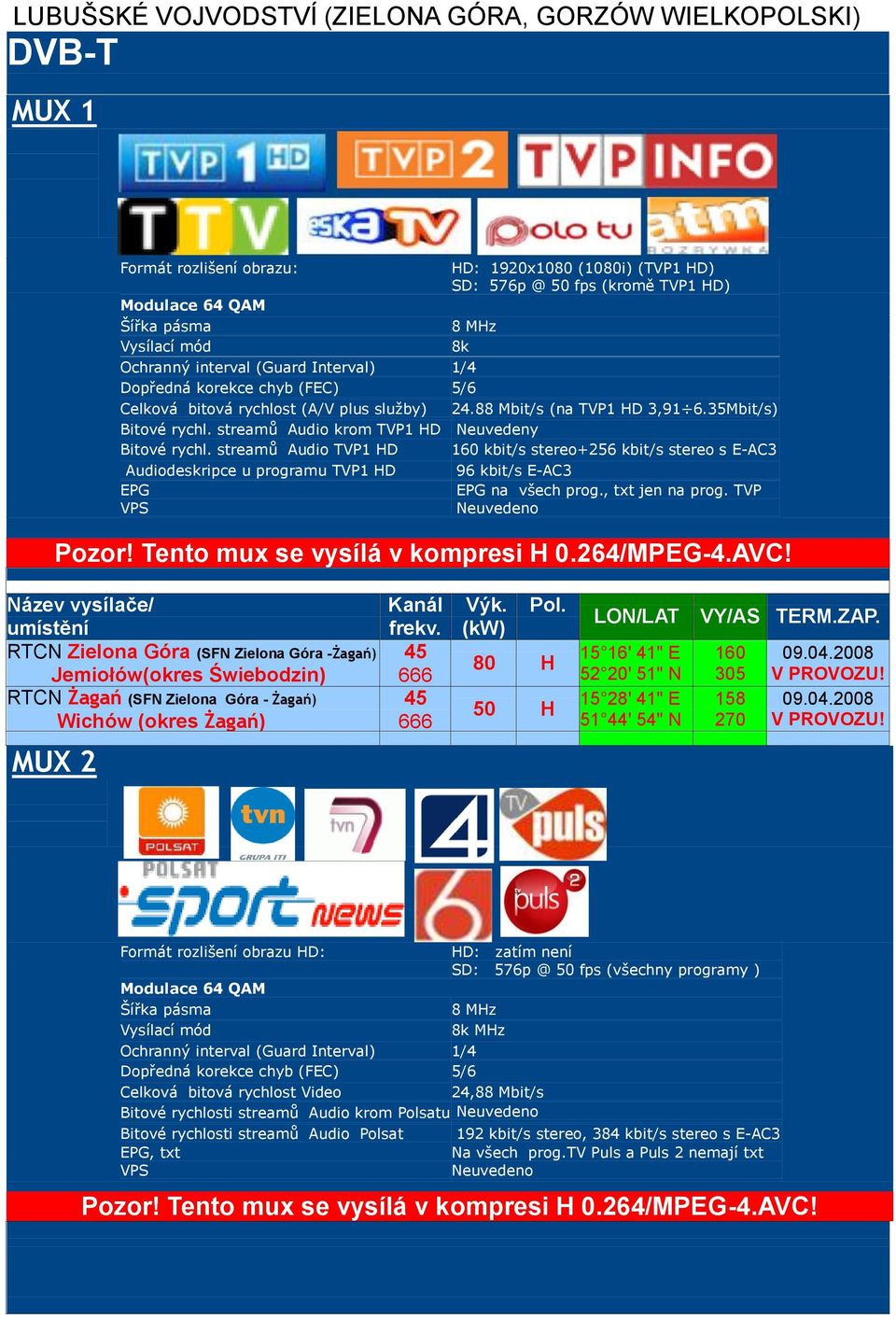

2 LUBUŠSKÉ VOJVODSTVÍ (ZIELONA GÓRA, GORZÓW WIELKOPOLSKI) DVB-T MUX 1 Formát rozlišení obrazu: HD: 192x18 (18i) (TVP1 HD) SD: 5 fps (kromě TVP1 HD) 8k Ochranný interval (Guard Interval) 1/4 Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost (A/V plus služby) Mbit/s (na TVP1 HD 3, Mbit/s) Bitové rychl. streamů Audio krom TVP1 HD Neuvedeny Bitové rychl. streamů Audio TVP1 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce u programu TVP1 HD 96 kbit/s E-AC3 EPG EPG na všech prog., txt jen na prog. TVP Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ RTCN Zielona Góra (SFN Zielona Góra -Żagań) Jemiołów(okres Świebodzin) RTCN Żagań (SFN Zielona Góra - Żagań) Wichów (okres Żagań) Kanál frekv Výk. (kw) Pol. 8 H 5 H LON/LAT VY/AS TERM.ZAP ' " E 52 2' 51" N 15 28' " E 51 44' 54" N V PROVOZU! V PROVOZU! MUX 2 Formát rozlišení obrazu HD: HD: zatím není SD: 5 fps (všechny programy ) 8k MHz Ochranný interval (Guard Interval) 1/4 Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost Video 24,88 Mbit/s Bitové rychlosti streamů Audio krom Polsatu Bitové rychlosti streamů Audio Polsat 192 kbit/s stereo, 384 kbit/s stereo s E-AC3 EPG, txt Na všech prog.tv Puls a Puls 2 nemají txt Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC!

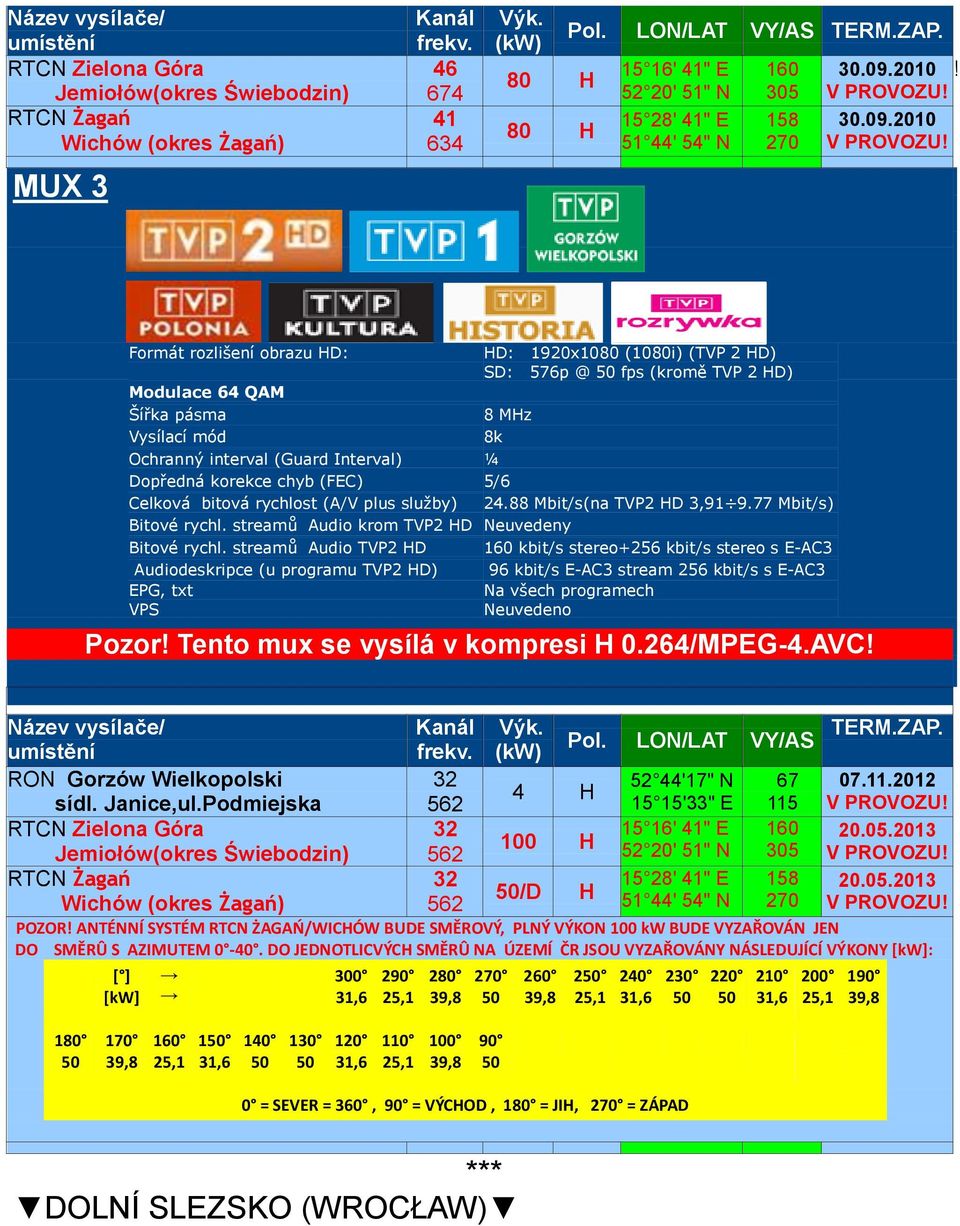

3 Název vysílače/ RTCN Zielona Góra Jemiołów(okres Świebodzin) RTCN Żagań Wichów (okres Żagań) Kanál frekv Výk. (kw) Pol. 8 H 8 H LON/LAT VY/AS TERM.ZAP ' " E 52 2' 51" N 15 28' " E 51 44' 54" N ! V PROVOZU! V PROVOZU! MUX 3 Formát rozlišení obrazu HD: HD: 192x18 (18i) (TVP 2 HD) SD: 5 fps (kromě TVP 2 HD) 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost (A/V plus služby) Mbit/s(na TVP2 HD 3, Mbit/s) Bitové rychl. streamů Audio krom TVP2 HD Neuvedeny Bitové rychl. streamů Audio TVP2 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP2 HD) 96 kbit/s E-AC3 stream 6 kbit/s s E-AC3 EPG, txt Na všech programech Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RON Gorzów Wielkopolski '17" N H sídl. Janice,ul.Podmiejska '33" E 115 V PROVOZU! RTCN Zielona Góra ' " E H Jemiołów(okres Świebodzin) ' 51" N 35 V PROVOZU! RTCN Żagań ' " E /D H Wichów (okres Żagań) ' 54" N 27 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTCN ŻAGAŃ/WICHÓW BUDE SMĚROVÝ, PLNÝ VÝKON 1 kw BUDE VYZAŘOVÁN JEN DO SMĚRÛ S AZIMUTEM -4. DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 3 31,6 29, , , ,6 2, , , ,6 11, = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD *** DOLNÍ SLEZSKO (WROCŁAW)

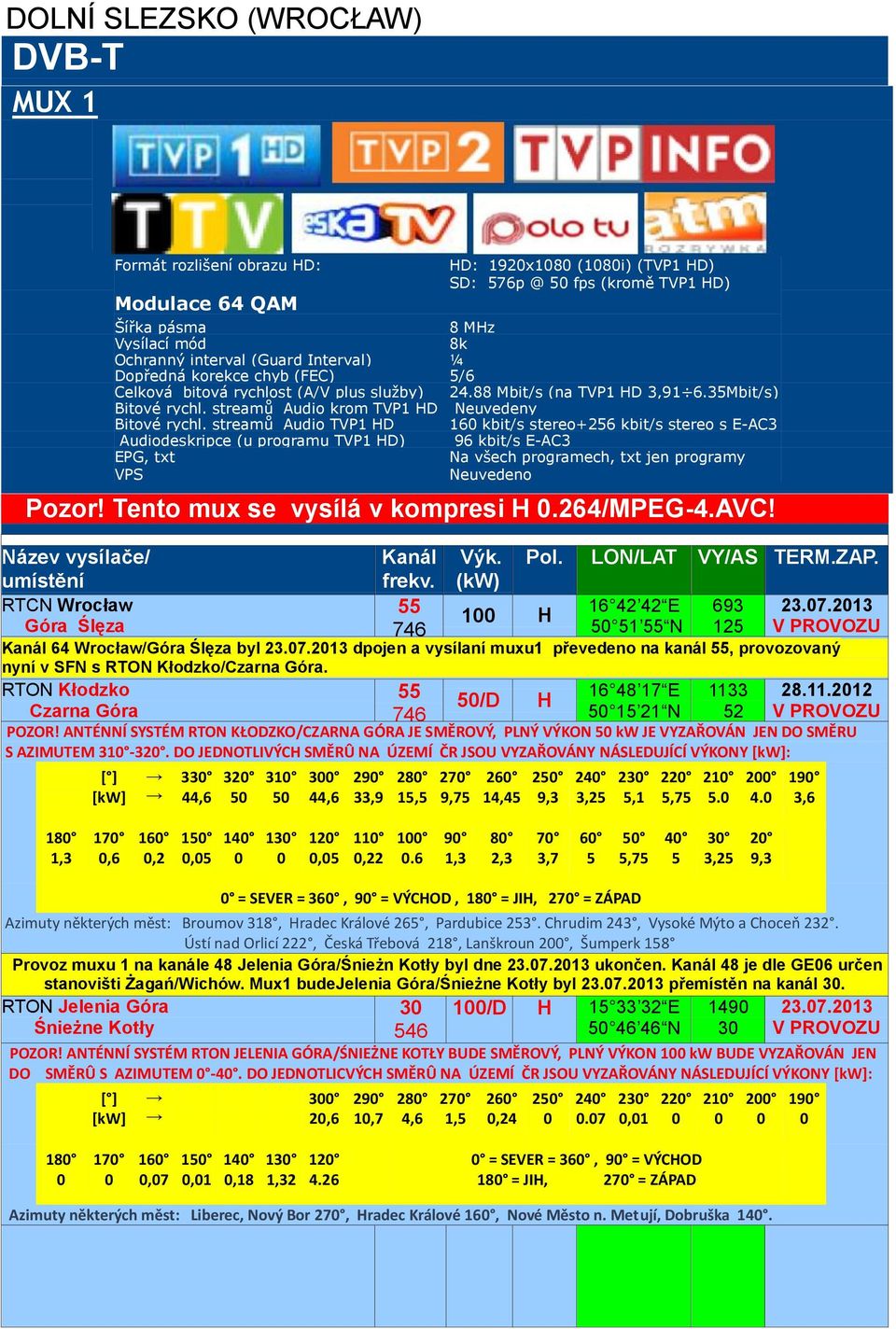

4 DOLNÍ SLEZSKO (WROCŁAW) DVB-T MUX 1 Formát rozlišení obrazu HD: HD: 192x18 (18i) (TVP1 HD) SD: 5 fps (kromě TVP1 HD) 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost (A/V plus služby) Mbit/s (na TVP1 HD 3, Mbit/s) Bitové rychl. streamů Audio krom TVP1 HD Neuvedeny Bitové rychl. streamů Audio TVP1 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP1 HD) 96 kbit/s E-AC3 EPG, txt Na všech programech, txt jen programy Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC!.. Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. Wichów frekv. (kw) RTCN Wrocław E H Góra Ślęza N 1 V PROVOZU Kanál 64 Wrocław/Góra Ślęza byl dpojen a vysílaní muxu1 převedeno na kanál 55, provozovaný nyní v SFN s RTON Kłodzko/Czarna Góra. RTON Kłodzko E /D H V PROVOZU Czarna Góra N 52 POZOR! ANTÉNNÍ SYSTÉM RTON KŁODZKO/CZARNA GÓRA JE SMĚROVÝ, PLNÝ VÝKON 5 kw JE VYZAŘOVÁN JEN DO SMĚRU S AZIMUTEM DO JEDNOTLIVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 33 44, , , ,5 27 9, ,45 9,3 24 3, 23 5,1 22 5, ,6 18 1,3 17,6 16,2 15, ,5 11, ,3 8 2,3 7 3, , , 2 9,3 = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Broumov 318, Hradec Králové 265, Pardubice 3. Chrudim 243, Vysoké Mýto a Choceň 232. Ústí nad Orlicí 222, Česká Třebová 218, Lanškroun 2, Šumperk 158 Provoz muxu 1 na kanále 48 Jelenia Góra/Śnieżn Kotły byl dne ukončen. Kanál 48 je dle GE6 určen stanovišti Żagań/Wichów. Mux1 budejelenia Góra/Śnieżne Kotły byl přemístěn na kanál /D H E 1 RTON Jelenia Góra Śnieżne Kotły V PROVOZU N 3 POZOR! ANTÉNNÍ SYSTÉM RTON JELENIA GÓRA/ŚNIEŻNE KOTŁY BUDE SMĚROVÝ, PLNÝ VÝKON 1 kw BUDE VYZAŘOVÁN JEN DO SMĚRÛ S AZIMUTEM -4. DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 3 2,6 29 1,7 28 4,6 27 1,5 26, , ,7 15,1 14, , = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Liberec, Nový Bor 27, Hradec Králové 16, Nové Město n. Metují, Dobruška 14.

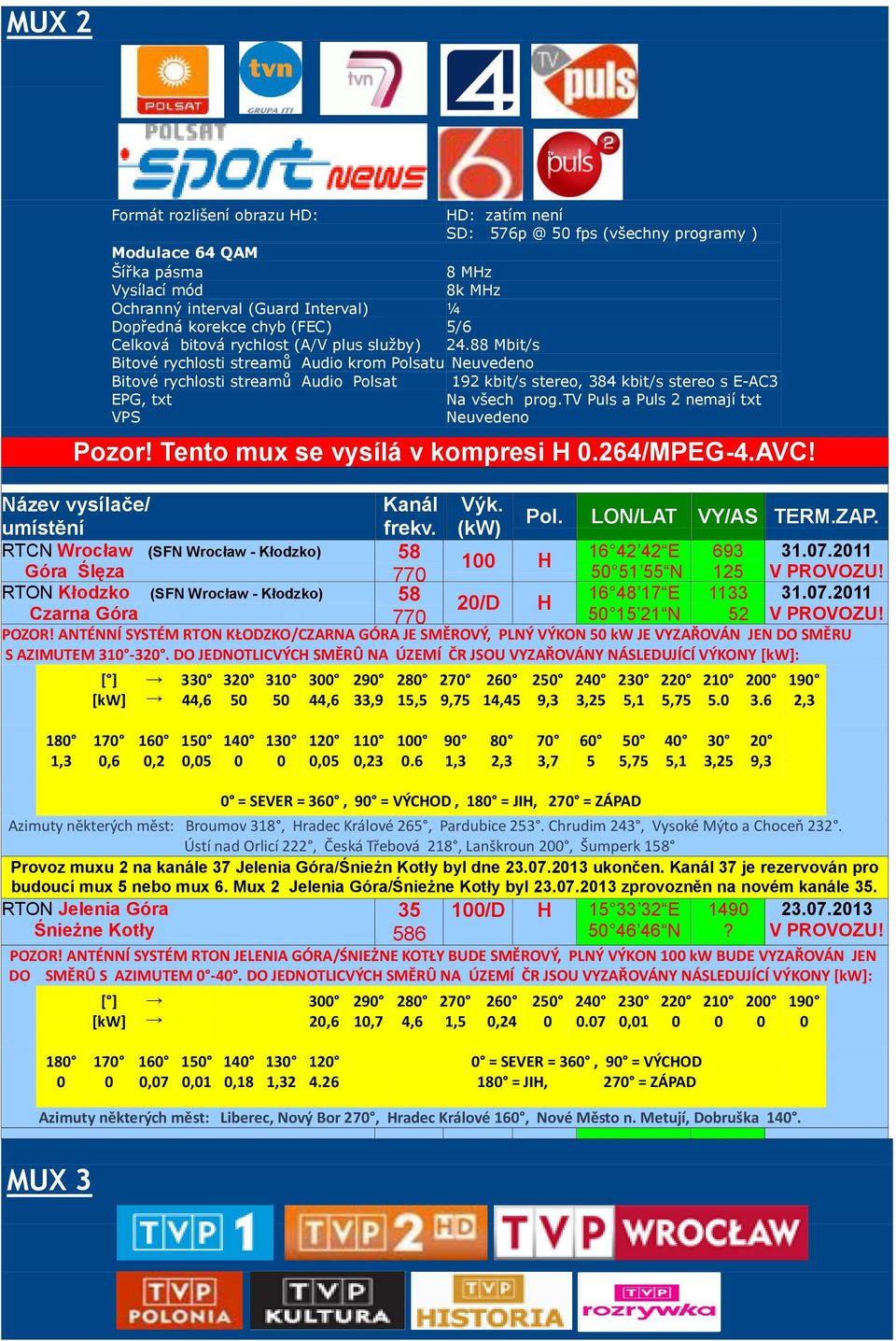

5 MUX 2 D Formát rozlišení obrazu HD: HD: zatím není SD: 5 fps (všechny programy ) 8k MHz Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost (A/V plus služby) Mbit/s Bitové rychlosti streamů Audio krom Polsatu Bitové rychlosti streamů Audio Polsat 192 kbit/s stereo, 384 kbit/s stereo s E-AC3 EPG, txt Na všech prog.tv Puls a Puls 2 nemají txt Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTCN Wrocław (SFN Wrocław - Kłodzko) E H Góra Ślęza N 1 V PROVOZU! RTON Kłodzko (SFN Wrocław - Kłodzko) E /D H Czarna Góra N 52 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTON KŁODZKO/CZARNA GÓRA JE SMĚROVÝ, PLNÝ VÝKON 5 kw JE VYZAŘOVÁN JEN DO SMĚRU S AZIMUTEM DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 33 44, , , ,5 27 9, ,45 9,3 24 3, 23 5,1 22 5, ,3 18 1,3 17,6 16,2 15, ,5 11, ,3 8 2,3 7 3, ,75 4 5,1 3 3, 2 9,3 = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Broumov 318, Hradec Králové 265, Pardubice 3. Chrudim 243, Vysoké Mýto a Choceň 232. Ústí nad Orlicí 222, Česká Třebová 218, Lanškroun 2, Šumperk 158 Provoz muxu 2 na kanále 37 Jelenia Góra/Śnieżn Kotły byl dne ukončen. Kanál 37 je rezervován pro budoucí mux 5 nebo mux 6. Mux 2 Jelenia Góra/Śnieżne Kotły byl zprovozněn na novém kanále RTON Jelenia Góra Śnieżne Kotły 1/D H E N 1? V PROVOZU! 586 POZOR! ANTÉNNÍ SYSTÉM RTON JELENIA GÓRA/ŚNIEŻNE KOTŁY BUDE SMĚROVÝ, PLNÝ VÝKON 1 kw BUDE VYZAŘOVÁN JEN DO SMĚRÛ S AZIMUTEM -4. DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 3 2,6 29 1,7 28 4,6 27 1,5 26, , ,7 15,1 14, , = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Liberec, Nový Bor 27, Hradec Králové 16, Nové Město n. Metují, Dobruška 14. MUX 3.

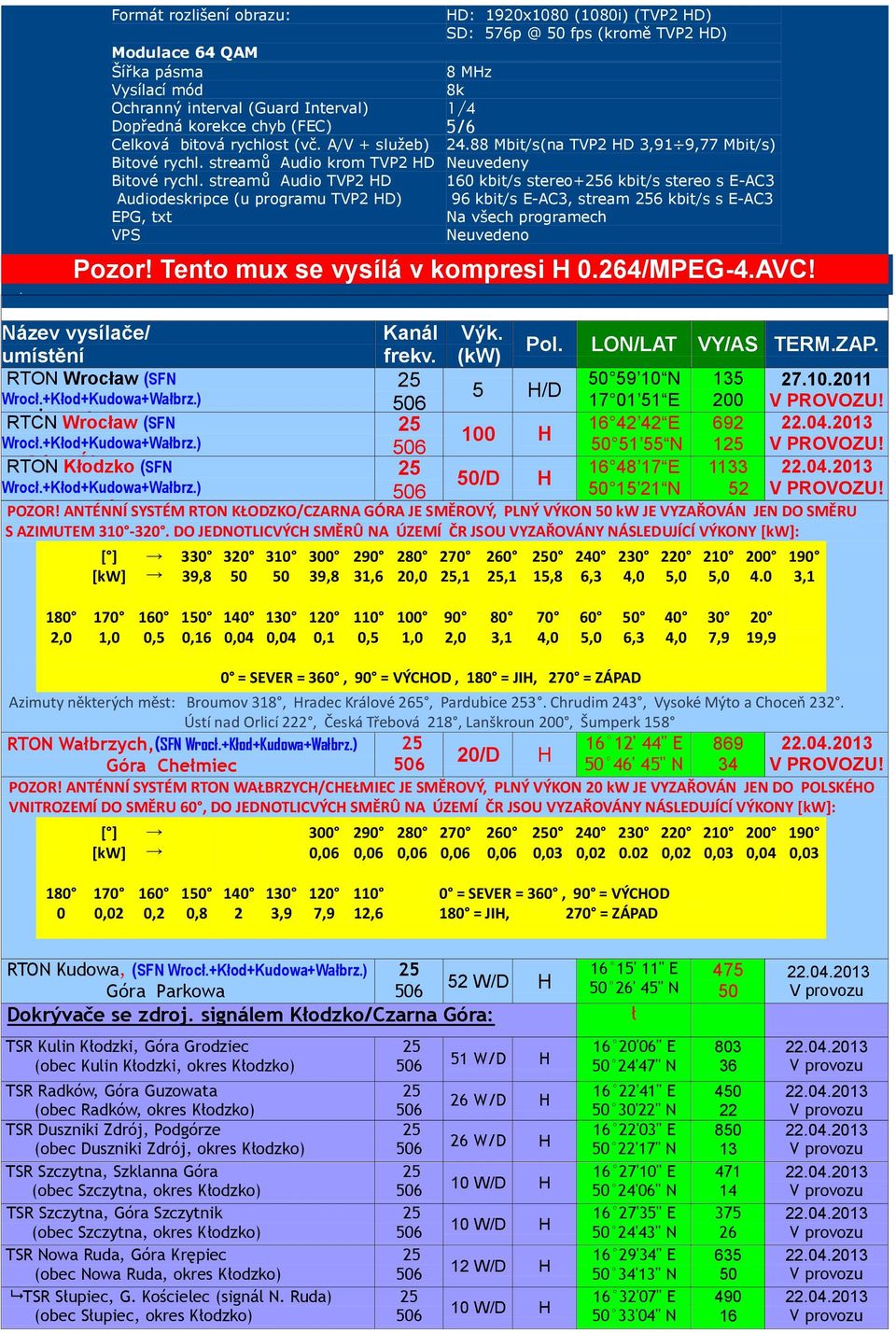

6 . Formát rozlišení obrazu: HD: 192x18 (18i) (TVP2 HD) SD: 5 fps (kromě TVP2 HD) 8k Ochranný interval (Guard Interval) 1/4 Dopředná korekce chyb (FEC) 5/6 Celková bitová rychlost (vč. A/V + služeb) Mbit/s(na TVP2 HD 3,91 9,77 Mbit/s) Bitové rychl. streamů Audio krom TVP2 HD Neuvedeny Bitové rychl. streamů Audio TVP2 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP2 HD) 96 kbit/s E-AC3, stream 6 kbit/s s E-AC3 EPG, txt Na všech programech Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTON Wrocław (SFN N Wrocł.+Kłod+Kudowa+Wałbrz.) 5 H/D E 2 V PROVOZU! RTCN Żórawina Wrocław (SFN E Wrocł.+Kłod+Kudowa+Wałbrz.) 1 H N 1 V PROVOZU! RTON Góra Kłodzko Ślęza (SFN E Wrocł.+Kłod+Kudowa+Wałbrz.) 5/D H N 52 V PROVOZU! POZOR! Czarna ANTÉNNÍ Góra SYSTÉM RTON KŁODZKO/CZARNA GÓRA JE SMĚROVÝ, PLNÝ VÝKON 5 kw JE VYZAŘOVÁN JEN DO SMĚRU S AZIMUTEM DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : ,6 28 2, 27,1 26,1 15,8 24 6,3 23 4, 22 5, 21 5, ,1 18 2, 17 1, 16,5 15,16 14,4 13,4 12,1 11,5 1 1, 9 2, 8 3,1 7 4, 6 5, 5 6,3 4 4, 3 7,9 2 19,9 = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Broumov 318, Hradec Králové 265, Pardubice 3. Chrudim 243, Vysoké Mýto a Choceň 232. Ústí nad Orlicí 222, Česká Třebová 218, Lanškroun 2, Šumperk 158 RTON Wałbrzych,(SFN Wrocł.+Kłod+Kudowa+Wałbrz.) 16 12' 44" E Góra Chełmiec 56 2/D H 5 46' 45" N 34 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTON WAŁBRZYCH/CHEŁMIEC JE SMĚROVÝ, PLNÝ VÝKON 2 kw JE VYZAŘOVÁN JEN DO POLSKÉHO VNITROZEMÍ DO SMĚRU 6, DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 3,6 29,6 28,6 27,6 26,6,3 24, ,2 21,3 2,4 19, ,2 16,2 15, ,9 12 7, ,6 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD RTON Kudowa, (SFN Wrocł.+Kłod+Kudowa+Wałbrz.) 52 W/D Góra Parkowa 56 H Dokrývače se zdroj. signálem Kłodzko/Czarna Góra: 16 15' 11" E 5 26' 45" N ł TSR Kulin Kłodzki, Góra Grodziec (obec Kulin Kłodzki, okres Kłodzko) TSR Radków, Góra Guzowata (obec Radków, okres Kłodzko) TSR Duszniki Zdrój, Podgórze (obec Duszniki Zdrój, okres Kłodzko) TSR Szczytna, Szklanna Góra (obec Szczytna, okres Kłodzko) TSR Szczytna, Góra Szczytnik (obec Szczytna, okres Kłodzko) TSR Nowa Ruda, Góra Krępiec (obec Nowa Ruda, okres Kłodzko) TSR Słupiec, G. Kościelec (signál N. Ruda) (obec Słupiec, okres Kłodzko) W/D H 26 W/D H 26 W/D H 1 W/D H 1 W/D H 12 W/D H 1 W/D H 16 2'6" E 5 24'47" N 16 22'" E 5 3'22" N 16 22'3" E 5 22'17" N 16 27'1" E 5 24'6" N 16 27'35" E 5 24'43" N 16 29'34" E 5 34'13" N 16 32'7" E 5 33'4" N

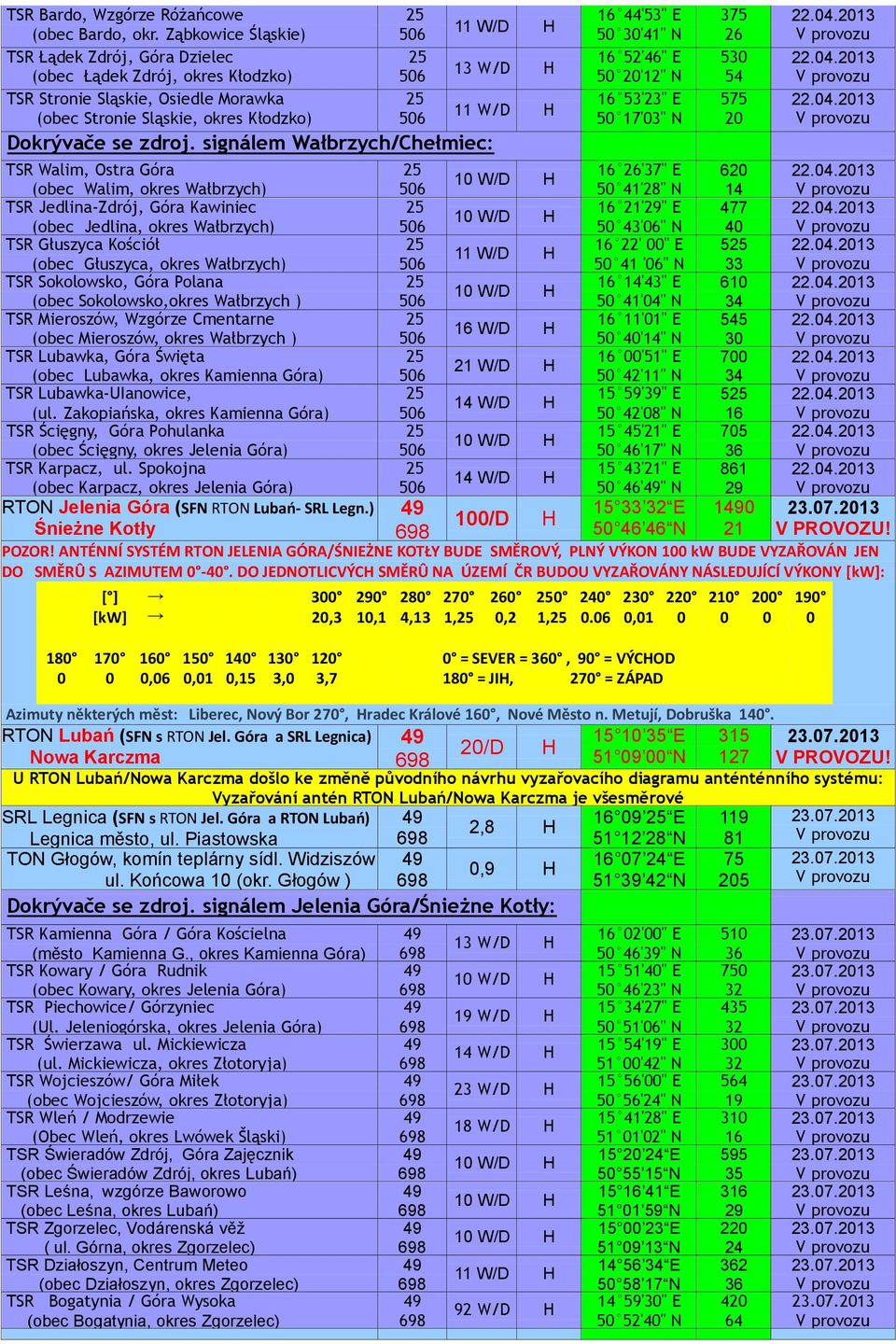

7 TSR Bardo, Wzgórze Różańcowe (obec Bardo, okr. Ząbkowice Śląskie) W/D H TSR Łądek Zdrój, Góra Dzielec (obec Łądek Zdrój, okres Kłodzko) W/D H TSR Stronie Sląskie, Osiedle Morawka (obec Stronie Sląskie, okres Kłodzko) W/D H Dokrývače se zdroj. signálem Wałbrzych/Chełmiec: 16 44'53" E 5 3'" N 16 52'46" E 5 2'12" N 16 53'23" E 5 17'3" N TSR Walim, Ostra Góra 16 26'37" E W/D H (obec Walim, okres Wałbrzych) 56 5 '28" N 14 TSR Jedlina-Zdrój, Góra Kawiniec 16 21'29" E W/D H (obec Jedlina, okres Wałbrzych) '6" N 4 TSR Głuszyca Kościół 16 22' " E W/D H (obec Głuszyca, okres Wałbrzych) 56 5 '6" N 33 TSR Sokolowsko, Góra Polana 16 14'43" E W/D H (obec Sokolowsko,okres Wałbrzych ) 56 5 '4" N 34 TSR Mieroszów, Wzgórze Cmentarne 16 11'1" E W/D H (obec Mieroszów, okres Wałbrzych ) '14" N 3 TSR Lubawka, Góra Święta 16 '51" E W/D H (obec Lubawka, okres Kamienna Góra) '11" N 34 ) TSR Lubawka-UIanowice, 15 59'39" E W/D H (ul. Zakopiańska, okres Kamienna Góra) '8" N 16 TSR Ścięgny, Góra Pohulanka 15 45'21" E W/D H (obec Ścięgny, okres Jelenia Góra) '17" N 36 TSR Karpacz, ul. Spokojna 15 43'21" E W/D H (obec Karpacz, okres Jelenia Góra) '" N 29 RTON Jelenia Góra (SFN RTON Lubań- SRL Legn.) E /D Śnieżne Kotły H N 21 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTON JELENIA GÓRA/ŚNIEŻNE KOTŁY BUDE SMĚROVÝ, PLNÝ VÝKON 1 kw BUDE VYZAŘOVÁN JEN DO SMĚRÛ S AZIMUTEM -4. DO JEDNOTLICVÝCH SMĚRÛ NA ÚZEMÍ ČR BUDOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 3 2,3 29 1,1 28 4, , 26,2 1, , ,6 15,1 14, , 12 3,7 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Liberec, Nový Bor 27, Hradec Králové 16, Nové Město n. Metují, Dobruška 14. RTON Lubań (SFN s RTON Jel. Góra a SRL Legnica) E Nowa Karczma 2/D H 51 9 N 127 V PROVOZU! U RTON Lubań/Nowa Karczma došlo ke změně původního návrhu vyzařovacího diagramu anténténního systému: Vyzařování antén RTON Lubań/Nowa Karczma je všesměrové SRL Legnica (SFN s RTON Jel. Góra a RTON Lubań) 16 9 E ,8 H Legnica město, ul. Piastowska N 81 TON Głogów, komín teplárny sídl. Widziszów E ,9 H ul. Końcowa 1 (okr. Głogów ) N 25 Dokrývače se zdroj. signálem Jelenia Góra/Śnieżne Kotły: TSR Kamienna Góra / Góra Kościelna (město Kamienna G., okres Kamienna Góra) TSR Kowary / Góra Rudnik (obec Kowary, okres Jelenia Góra) TSR Piechowice/ Górzyniec (Ul. Jeleniogórska, okres Jelenia Góra) TSR Świerzawa ul. Mickiewicza (ul. Mickiewicza, okres Złotoryja) TSR Wojcieszów/ Góra Miłek (obec Wojcieszów, okres Złotoryja) TSR Wleń / Modrzewie (Obec Wleń, okres Lwówek Šląski) TSR Świeradów Zdrój, Góra Zajęcznik (obec Świeradów Zdrój, okres Lubań) TSR Legnica Leśna, město, wzgórze ul. Piastowska Baworowo (obec Leśna, okres Lubań) TSR Zgorzelec, Vodárenská věž ( ul. Górna, okres Zgorzelec) TSR Działoszyn, Centrum Meteo (obec Działoszyn, okres Zgorzelec) TSR Bogatynia / Góra Wysoka (obec Bogatynia, okres Zgorzelec) 13 W/D H 1 W/D H 19 W/D H 14 W/D H 23 W/D H 18 W/D H 1 W/D H 1 W/D H 1 W/D H 11 W/D H 92 W/D H 16 2'" E 5 46'39" N 15 51'4" E 5 46'23" N 15 34'27" E 5 51'6" N 15 54'19" E 51 '42" N 15 56'" E 5 56'24" N 15 '28" E 51 1'2" N E N E N E N E N 14 59'3" E 5 52'4" N

8 OPOLSKÉ VOJVODSTVÍ (OPOLE) DVB-T MUX 1 Formát rozlišení obrazu HD: HD: 192x18 (18i) (TVP1 HD) SD: 5 fps (kromě TVP1 HD) 8k Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (A/V plus služby) Mbit/s (na TVP1 HD 3, Mbit/s) Bitové rychl. streamů Audio krom TVP1 HD Neuvedeny Bitové rychl. streamů Audio TVP1 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP1 HD) 96 kbit/s E-AC3 EPG, txt Na všech programech Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ RTCN Opole Chrzelice (okres Prudnik) MUX 2 Kanál frekv Výk. (kw) Pol. 1 H LON/LAT VY/AS TERM.ZAP ' " E 5 29' 43" N 189, V PROVOZU! Formát rozlišení obrazu HD: není SD: 5 fps (všechny programy ) 8k Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (vč. A/V + služeb) Bitové rychlosti streamů Audio krom Polsatu Bitové rychlosti streamů Audio Polsat 192 kbit/s stereo, 384 kbit/s stereo s E-AC3 EPG, txt Na všech prog.tv Puls a Puls 2 nemají txt Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ RTCN Opole Chrzelice (okres Prudnik) Kanál frekv. 23 Výk. (kw) Pol. 1 H LON/LAT VY/AS TERM.ZAP ' " E 5 29' 43" N 189, V PROVOZU! Se zprovozněním muxu 3 byl mux 2 Opole Chrzelice převeden na tento kanál 23 s ERP výkonem 1 anténní systém je všesměrový

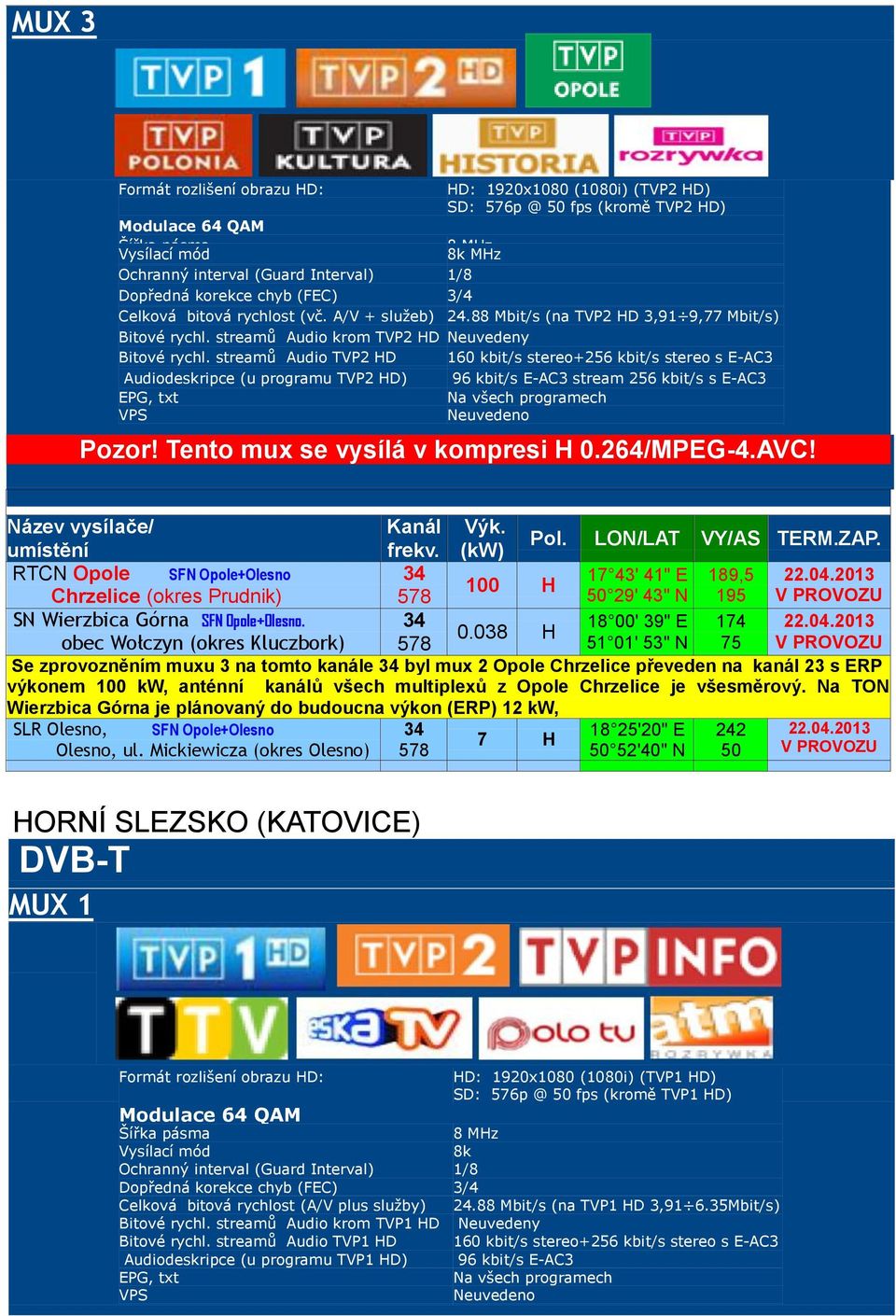

9 MUX 3 Formát rozlišení obrazu HD: HD: 192x18 (18i) (TVP2 HD) SD: 5 fps (kromě TVP2 HD) 8k MHz Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (vč. A/V + služeb) Mbit/s (na TVP2 HD 3,91 9,77 Mbit/s) Bitové rychl. streamů Audio krom TVP2 HD Neuvedeny Bitové rychl. streamů Audio TVP2 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP2 HD) 96 kbit/s E-AC3 stream 6 kbit/s s E-AC3 EPG, txt Na všech programech Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTCN Opole SFN Opole+Olesno ' " E 189, H Chrzelice (okres Prudnik) ' 43" N 195 V PROVOZU SN Wierzbica Górna SFN Opole+Olesno ' 39" E H obec Wołczyn (okres Kluczbork) ' 53" N 75 V PROVOZU Se zprovozněním muxu 3 na tomto kanále 34 byl mux 2 Opole Chrzelice převeden na kanál 23 s ERP výkonem 1 kw, anténní kanálů všech multiplexů z Opole Chrzelice je všesměrový. Na TON Wierzbica Górna je plánovaný do budoucna výkon (ERP) 12 kw, SLR Olesno, SFN Opole+Olesno '2" E H Olesno, ul. Mickiewicza (okres Olesno) '4" N 5 V PROVOZU obec Wołczyn (okres Kluczbork) HORNÍ SLEZSKO (KATOVICE) DVB-T MUX 1 Formát rozlišení obrazu HD: HD: 192x18 (18i) (TVP1 HD) SD: 5 fps (kromě TVP1 HD) 8k Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (A/V plus služby) Mbit/s (na TVP1 HD 3, Mbit/s) Bitové rychl. streamů Audio krom TVP1 HD Neuvedeny Bitové rychl. streamů Audio TVP1 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP1 HD) 96 kbit/s E-AC3 EPG, txt Na všech programech

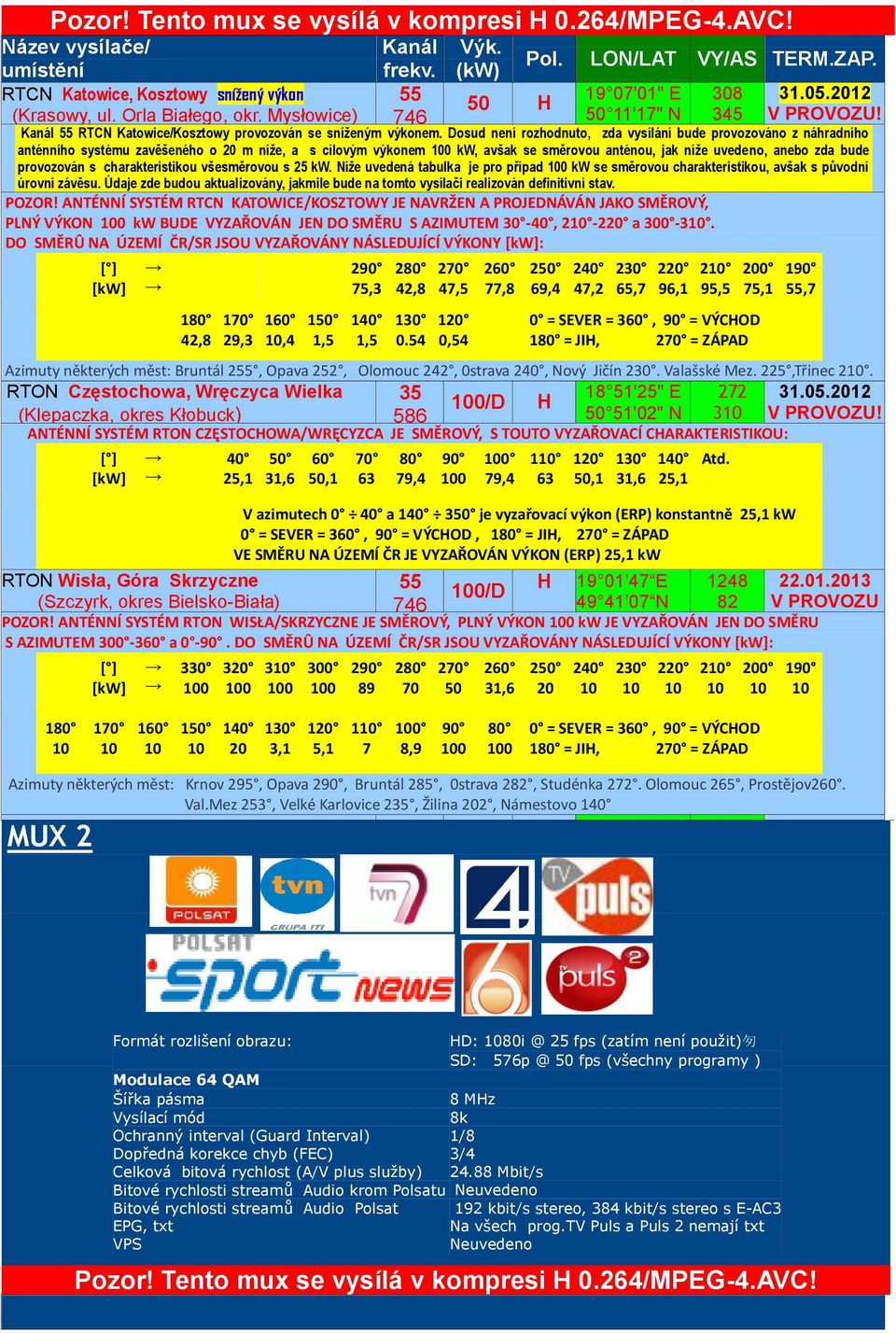

10 Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTCN Katowice, Kosztowy snížený výkon '1" E H (Krasowy, ul. Orla Białego, okr. Mysłowice) '17" N 345 V PROVOZU! Kanál 55 RTCN Katowice/Kosztowy provozován se sníženým výkonem. Dosud není rozhodnuto, zda vysílání bude provozováno z náhradního anténního systému zavěšeného o 2 m níže, a s cílovým výkonem 1 kw, avšak se směrovou anténou, jak níže uvedeno, anebo zda bude provozován s charakteristikou všesměrovou s kw. Níže uvedená tabulka je pro případ 1 kw se směrovou charakteristikou, avšak s původní úrovní závěsu. Údaje zde budou aktualizovány, jakmile bude na tomto vysílači realizován definitivní stav. POZOR! ANTÉNNÍ SYSTÉM RTCN KATOWICE/KOSZTOWY JE NAVRŽEN A PROJEDNÁVÁN JAKO SMĚROVÝ, PLNÝ VÝKON 1 kw BUDE VYZAŘOVÁN JEN DO SMĚRU S AZIMUTEM 3-4, a DO SMĚRÛ NA ÚZEMÍ ČR/SR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 18 42, ,3 16 1,4 15 1, ,3 14 1, , ,5 12, ,8 69, , , , ,5 2 75,1 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Bruntál 5, Opava 2, Olomouc 242, strava 24, Nový Jičín 23. Valašské Mez. 2,Třinec 21. RTON Częstochowa, Wręczyca Wielka '" E /D H (Klepaczka, okres Kłobuck) '2" N 31 V PROVOZU! ANTÉNNÍ SYSTÉM RTON CZĘSTOCHOWA/WRĘCYZCA JE SMĚROVÝ, S TOUTO VYZAŘOVACÍ CHARAKTERISTIKOU: 4,1 5 31,6 6 5, ,4 9 1 V azimutech 4 a je vyzařovací výkon (ERP) konstantně,1 kw = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD VE SMĚRU NA ÚZEMÍ ČR JE VYZAŘOVÁN VÝKON (ERP),1 kw RTON Wisła, Góra Skrzyczne 55 1/D H E (Szczyrk, okres Bielsko-Biała) N 82 V PROVOZU POZOR! ANTÉNNÍ SYSTÉM RTON WISŁA/SKRZYCZNE JE SMĚROVÝ, PLNÝ VÝKON 1 kw JE VYZAŘOVÁN JEN DO SMĚRU S AZIMUTEM 3-36 a -9. DO SMĚRÛ NA ÚZEMÍ ČR/SR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : , , , , , Atd , ,1 12 5, , = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Krnov 295, Opava 29, Bruntál 285, strava 282, Studénka 272. Olomouc 265, Prostějov26. Val.Mez 3, Velké Karlovice 235, Žilina 22, Námestovo 14 MUX 2 Formát rozlišení obrazu: HD: fps (zatím není použit) 匇 SD: 5 fps (všechny programy ) 8k Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (A/V plus služby) Mbit/s Bitové rychlosti streamů Audio krom Polsatu Bitové rychlosti streamů Audio Polsat 192 kbit/s stereo, 384 kbit/s stereo s E-AC3 EPG, txt Na všech prog.tv Puls a Puls 2 nemají txt Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC!

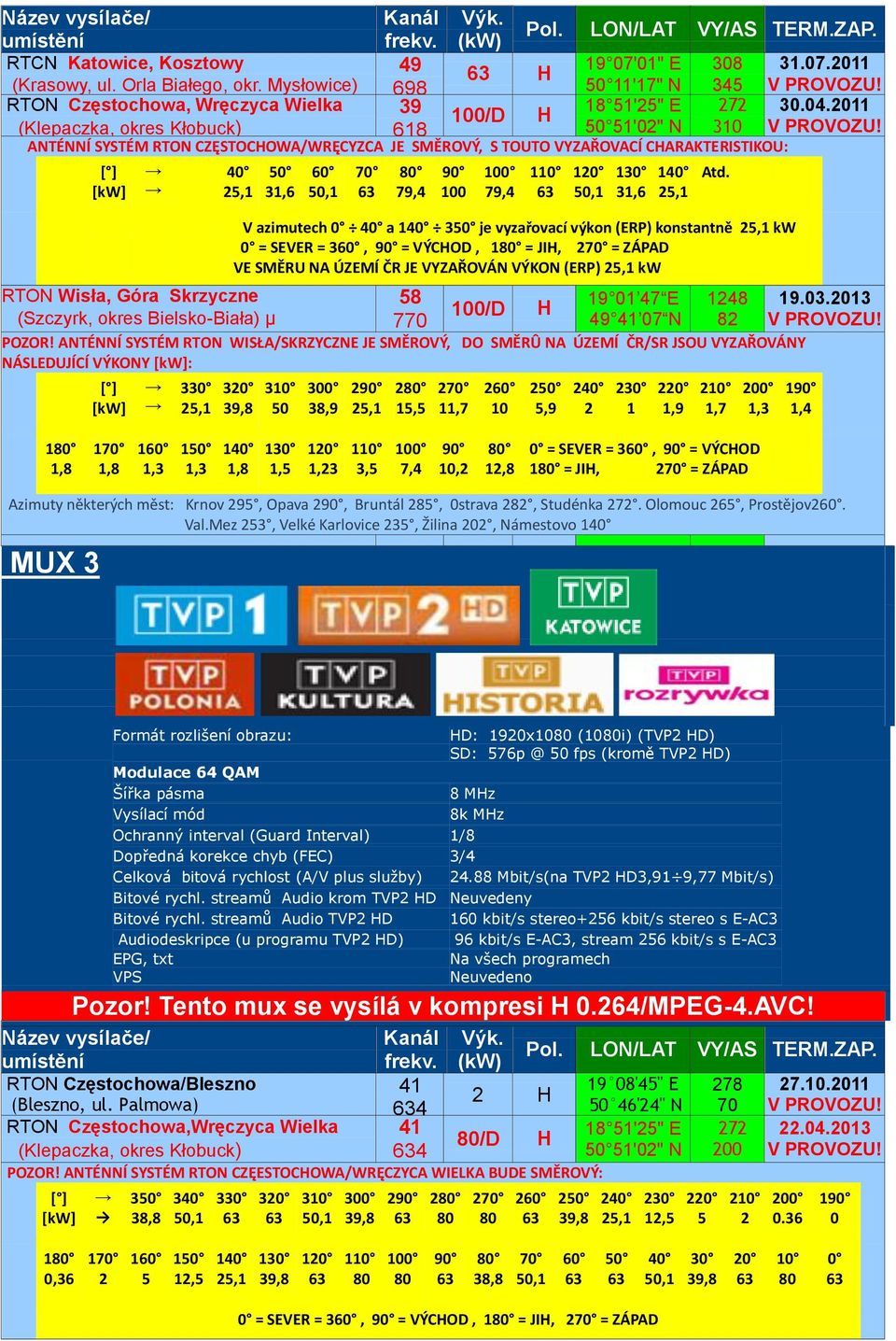

11 Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTCN Katowice, Kosztowy 19 7'1" E H (Krasowy, ul. Orla Białego, okr. Mysłowice) 5 11'17" N 345 V PROVOZU! RTON Częstochowa, Wręczyca Wielka '" E /D H (Klepaczka, okres Kłobuck) '2" N 31 V PROVOZU! ANTÉNNÍ SYSTÉM RTON CZĘSTOCHOWA/WRĘCYZCA JE SMĚROVÝ, S TOUTO VYZAŘOVACÍ CHARAKTERISTIKOU: 4,1 5 31,6 6 5, , , , ,6 14,1 V azimutech 4 a je vyzařovací výkon (ERP) konstantně,1 kw = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD VE SMĚRU NA ÚZEMÍ ČR JE VYZAŘOVÁN VÝKON (ERP),1 kw RTON Wisła, Góra Skrzyczne E (Szczyrk, okres Bielsko-Biała) μ 1/D H 77 7 N 82 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTON WISŁA/SKRZYCZNE JE SMĚROVÝ, DO SMĚRÛ NA ÚZEMÍ ČR/SR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 33, ,9 29, , , , ,9 Atd. 21 1,7 2 1,3 19 1,4 18 1,8 17 1,8 16 1,3 15 1,3 14 1,8 13 1,5 12 1, ,5 1 7,4 9 1,2 8 12,8 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Krnov 295, Opava 29, Bruntál 285, strava 282, Studénka 272. Olomouc 265, Prostějov26. Val.Mez 3, Velké Karlovice 235, Žilina 22, Námestovo 14 MUX 3. Formát rozlišení obrazu: HD: 192x18 (18i) (TVP2 HD) SD: 5 fps (kromě TVP2 HD) 8k MHz Ochranný interval (Guard Interval) 1/8 Dopředná korekce chyb (FEC) 3/4 Celková bitová rychlost (A/V plus služby) Mbit/s(na TVP2 HD3,91 9,77 Mbit/s) Bitové rychl. streamů Audio krom TVP2 HD Neuvedeny Bitové rychl. streamů Audio TVP2 HD 16 kbit/s stereo+6 kbit/s stereo s E-AC3 Audiodeskripce (u programu TVP2 HD) 96 kbit/s E-AC3, stream 6 kbit/s s E-AC3 EPG, txt Na všech programech Pozor! Tento mux se vysílá v kompresi H.264/MPEG-4.AVC! Název vysílače/ Kanál Výk. Pol. LON/LAT VY/AS TERM.ZAP. frekv. (kw) RTON Częstochowa/Bleszno 19 8'45" E H (Bleszno, ul. Palmowa) 5 46'24" N 7 V PROVOZU! RTON Częstochowa,Wręczyca Wielka 18 51'" E /D H (Klepaczka, okres Kłobuck) 5 51'2" N 2 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTON CZĘESTOCHOWA/WRĘCZYCA WIELKA BUDE SMĚROVÝ: 35 38,8 34 5, , , , , ,5 14, ,8 7 5, , = SEVER = 36, 9 = VÝCHOD, 18 = JIH, 27 = ZÁPAD

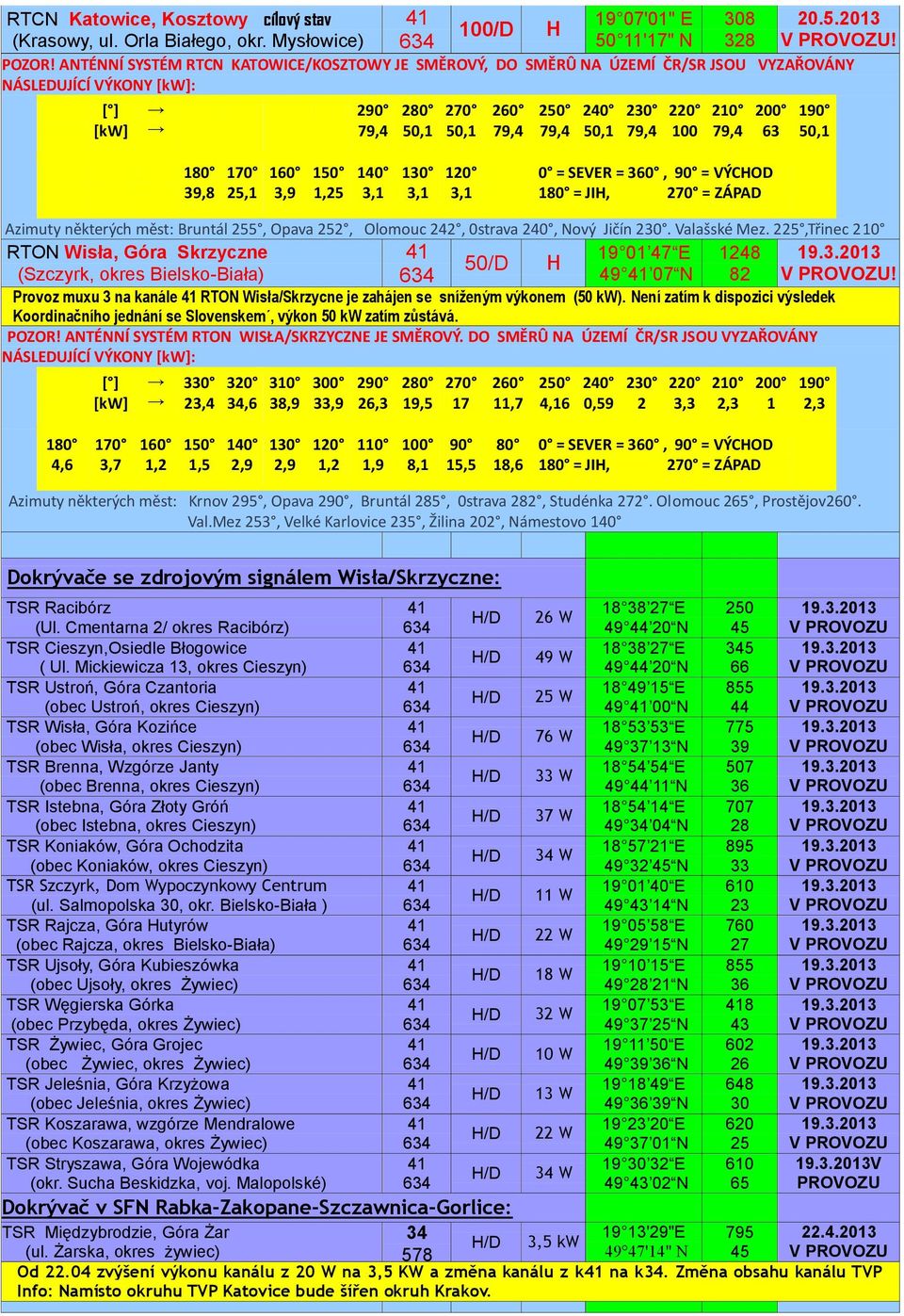

12 RTCN Katowice, Kosztowy cílový stav 19 7'1" E /D H (Krasowy, ul. Orla Białego, okr. Mysłowice) 5 11'17" N 328 V PROVOZU! POZOR! ANTÉNNÍ SYSTÉM RTCN KATOWICE/KOSZTOWY JE SMĚROVÝ, DO SMĚRÛ NA ÚZEMÍ ČR/SR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 29 79,4 28 5,1 27 5, ,4 79,4 24 5, , , , ,1 16 3,9 15 1, 14 3,1 13 3,1 12 3,1 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Bruntál 5, Opava 2, Olomouc 242, strava 24, Nový Jičín 23. Valašské Mez. 2,Třinec 21 RTON Wisła, Góra Skrzyczne E /D H (Szczyrk, okres Bielsko-Biała) 7 N 82 V PROVOZU! Provoz muxu 3 na kanále RTON Wisła/Skrzycne je zahájen se sníženým výkonem (5 kw). Není zatím k dispozici výsledek Koordinačního jednání se Slovenskem, výkon 5 kw zatím zůstává. POZOR! ANTÉNNÍ SYSTÉM RTON WISŁA/SKRZYCZNE JE SMĚROVÝ. DO SMĚRÛ NA ÚZEMÍ ČR/SR JSOU VYZAŘOVÁNY NÁSLEDUJÍCÍ VÝKONY : 33 23, , ,9 3 33, , , ,7 4,16 24, ,3 21 2, ,3 18 4,6 17 3,7 16 1,2 15 1,5 14 2,9 13 2,9 12 1,2 11 1,9 1 8,1 9 15,5 8 18,6 = SEVER = 36, 9 = VÝCHOD 18 = JIH, 27 = ZÁPAD Azimuty některých měst: Krnov 295, Opava 29, Bruntál 285, strava 282, Studénka 272. Olomouc 265, Prostějov26. Val.Mez 3, Velké Karlovice 235, Žilina 22, Námestovo 14 Dokrývače se zdrojovým signálem Wisła/Skrzyczne: TSR Racibórz E H/D 26 W (Ul. Cmentarna 2/ okres Racibórz) 44 2 N 45 V PROVOZU TSR Cieszyn,Osiedle Błogowice E H/D W ( Ul. Mickiewicza 13, okres Cieszyn) 44 2 N 66 V PROVOZU TSR Ustroń, Góra Czantoria E H/D W (obec Ustroń, okres Cieszyn) N 44 V PROVOZU TSR Wisła, Góra Kozińce E H/D 76 W (obec Wisła, okres Cieszyn) N 39 V PROVOZU TSR Brenna, Wzgórze Janty E H/D 33 W (obec Brenna, okres Cieszyn) N 36 V PROVOZU TSR Istebna, Góra Złoty Gróń E H/D 37 W (obec Istebna, okres Cieszyn) 34 4 N 28 V PROVOZU TSR Koniaków, Góra Ochodzita E H/D 34 W (obec Koniaków, okres Cieszyn) N 33 V PROVOZU TSR Szczyrk, Dom Wypoczynkowy Centrum E H/D 11 W (ul. Salmopolska 3, okr. Bielsko-Biała ) N 23 V PROVOZU TSR Rajcza, Góra Hutyrów E H/D 22 W (obec Rajcza, okres Bielsko-Biała) N 27 V PROVOZU TSR Ujsoły, Góra Kubieszówka E H/D 18 W (obec Ujsoły, okres Żywiec) N 36 V PROVOZU TSR Węgierska Górka E H/D 32 W (obec Przybęda, okres Żywiec) 37 N 43 V PROVOZU TSR Żywiec, Góra Grojec E H/D 1 W (obec Żywiec, okres Żywiec) N 26 V PROVOZU TSR Jeleśnia, Góra Krzyżowa E H/D 13 W (obec Jeleśnia, okres Żywiec) N 3 V PROVOZU TSR Koszarawa, wzgórze Mendralowe E H/D 22 W (obec Koszarawa, okres Żywiec) 37 1 N V PROVOZU TSR Stryszawa, Góra Wojewódka E V H/D 34 W (okr. Sucha Beskidzka, voj. Malopolské) 43 2 N 65 PROVOZU Dokrývač v SFN Rabka-Zakopane-Szczawnica-Gorlice: TSR Międzybrodzie, Góra Żar '29"E H/D 3,5 kw (ul. Żarska, okres żywiec) '14" N 45 V PROVOZU Od 22.4 zvýšení výkonu kanálu z 2 W na 3,5 KW a změna kanálu z k na k34. Změna obsahu kanálu TVP Info: Namísto okruhu TVP Katovice bude šířen okruh Krakov.

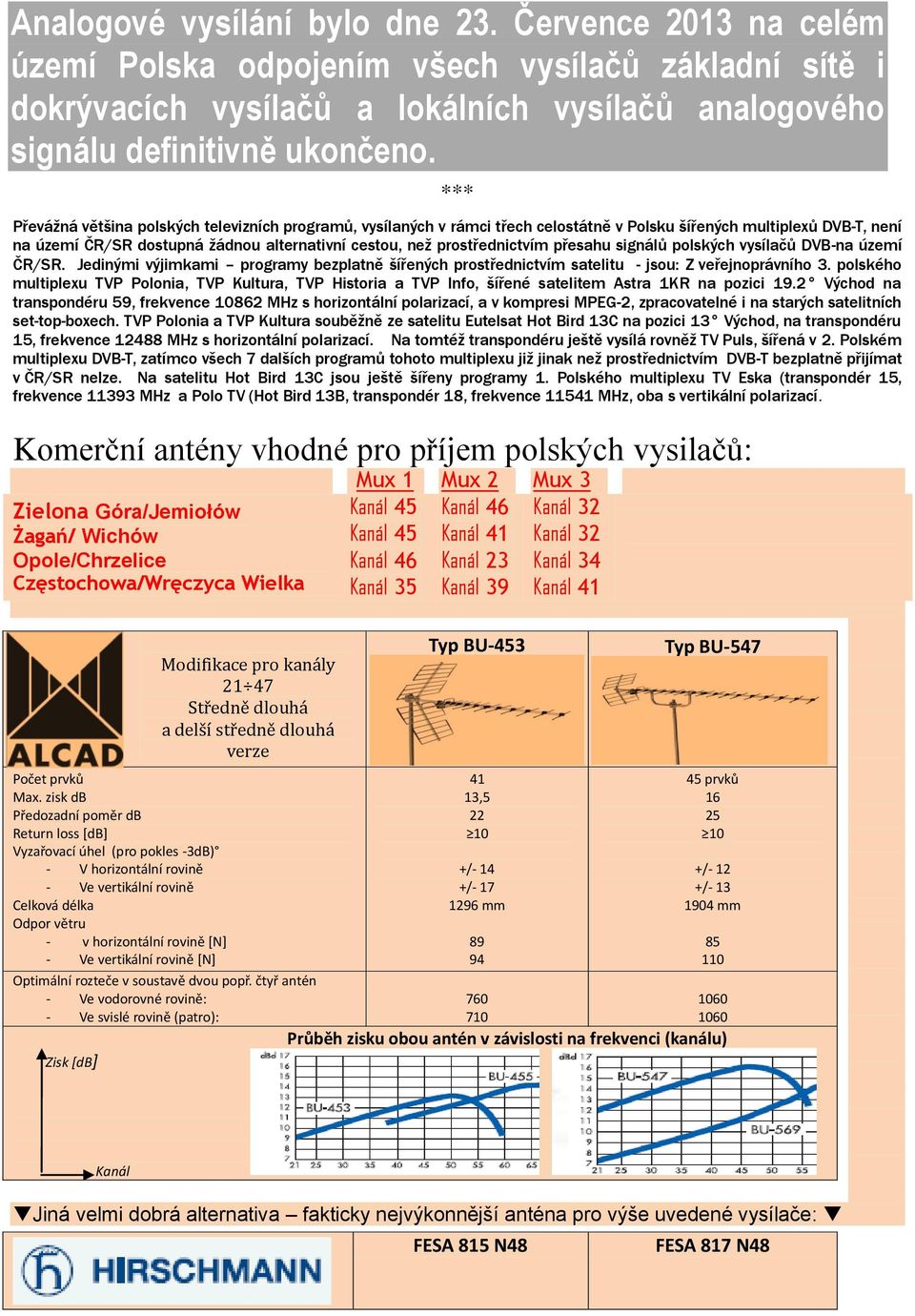

13 Analogové vysílání bylo dne 23. Července 213 na celém území Polska odpojením všech vysílačů základní sítě i dokrývacích vysílačů a lokálních vysílačů analogového signálu definitivně ukončeno. *** Převážná většina polských televizních programů, vysílaných v rámci třech celostátně v Polsku šířených multiplexů DVB-T, není na území ČR/SR dostupná žádnou alternativní cestou, než prostřednictvím přesahu signálů polských vysílačů DVB-na území ČR/SR. Jedinými výjimkami programy bezplatně šířených prostřednictvím satelitu - jsou: Z veřejnoprávního 3. polského multiplexu TVP Polonia, TVP Kultura, TVP Historia a TVP Info, šířené satelitem Astra 1KR na pozici 19.2 Východ na transpondéru 59, frekvence 1862 MHz s horizontální polarizací, a v kompresi MPEG-2, zpracovatelné i na starých satelitních set-top-boxech. TVP Polonia a TVP Kultura souběžně ze satelitu Eutelsat Hot Bird 13C na pozici 13 Východ, na transpondéru 15, frekvence 1248 s horizontální polarizací. Na tomtéž transpondéru ještě vysílá rovněž TV Puls, šířená v 2. Polském multiplexu DVB-T, zatímco všech 7 dalších programů tohoto multiplexu již jinak než prostřednictvím DVB-T bezplatně přijímat v ČR/SR nelze. Na satelitu Hot Bird 13C jsou ještě šířeny programy 1. Polského multiplexu TV Eska (transpondér 15, frekvence MHz a Polo TV (Hot Bird 13B, transpondér 18, frekvence 115 MHz, oba s vertikální polarizací. Komerční antény vhodné pro příjem polských vysilačů: Zielona Góra/Jemiołów Żagań/ Wichów Opole/Chrzelice Częstochowa/Wręczyca Wielka Mux 1 Mux 2 Mux 3 Kanál 45 Kanál 46 Kanál 32 Kanál 45 Kanál Kanál 32 Kanál 46 Kanál 23 Kanál 34 Kanál 35 Kanál 39 Kanál Modifikace pro kanály Středně dlouhá a delší středně dlouhá verze Počet prvků Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) - V horizontální rovině - Ve vertikální rovině Odpor větru - v horizontální rovině [N] - Ve vertikální rovině [N] Zisk [db] Typ BU , /- 14 +/ mm Typ BU prvků /- 12 +/ mm Průběh zisku obou antén v závislosti na frekvenci (kanálu) Kanál Jiná velmi dobrá alternativa fakticky nejvýkonnější anténa pro výše uvedené vysílače: FESA 815 N48 FESA 817 N48

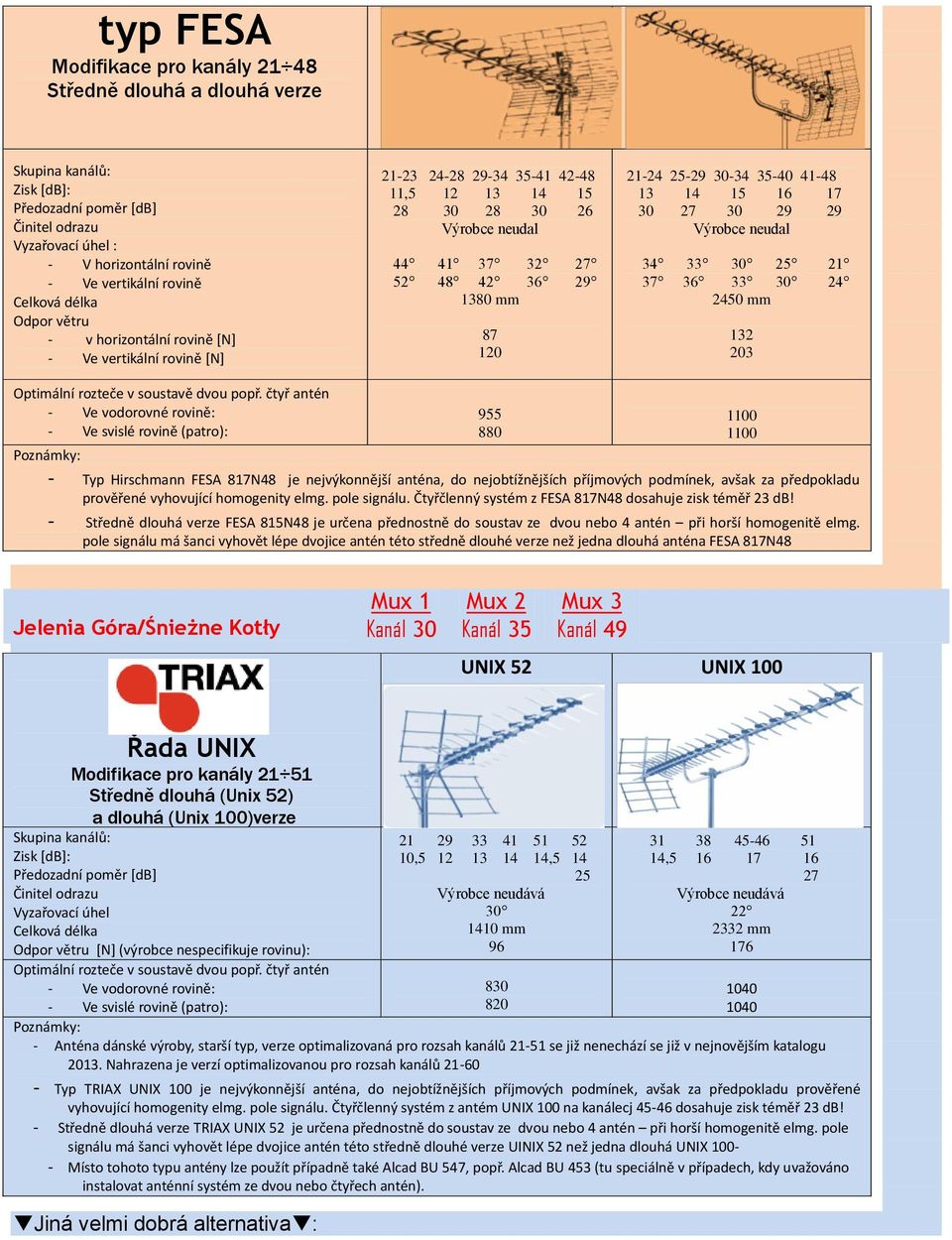

14 typ FESA Modifikace pro kanály Středně dlouhá a dlouhá verze Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu Vyzařovací úhel : - V horizontální rovině - Ve vertikální rovině Odpor větru - v horizontální rovině [N] - Ve vertikální rovině [N] , Výrobce neudal mm Výrobce neudal mm Poznámky: - Typ Hirschmann FESA 817N48 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z FESA 817N48 dosahuje zisk téměř 23 db! - Středně dlouhá verze FESA 815N48 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze než jedna dlouhá anténa FESA 817N Mux 1 Mux 2 Mux 3 Jelenia Góra/Śnieżne Kotły Kanál 3 Kanál 35 Kanál UNIX 52 UNIX 1 Řada UNIX Modifikace pro kanály Středně dlouhá (Unix 52) a dlouhá (Unix 1)verze Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu Vyzařovací úhel Odpor větru [N] (výrobce nespecifikuje rovinu): Jiná velmi dobrá alternativa : , ,5 14 Výrobce neudává 3 1 mm , Výrobce neudává mm 176 Poznámky: - Anténa dánské výroby, starší typ, verze optimalizovaná pro rozsah kanálů se již nenechází se již v nejnovějším katalogu 213. Nahrazena je verzí optimalizovanou pro rozsah kanálů Typ TRIAX UNIX 1 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z antém UNIX 1 na kanálecj dosahuje zisk téměř 23 db! - Středně dlouhá verze TRIAX UNIX 52 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze UINIX 52 než jedna dlouhá UNIX 1- - Místo tohoto typu antény lze použít případně také Alcad BU 547, popř. Alcad BU 453 (tu speciálně v případech, kdy uvažováno instalovat anténní systém ze dvou nebo čtyřech antén)

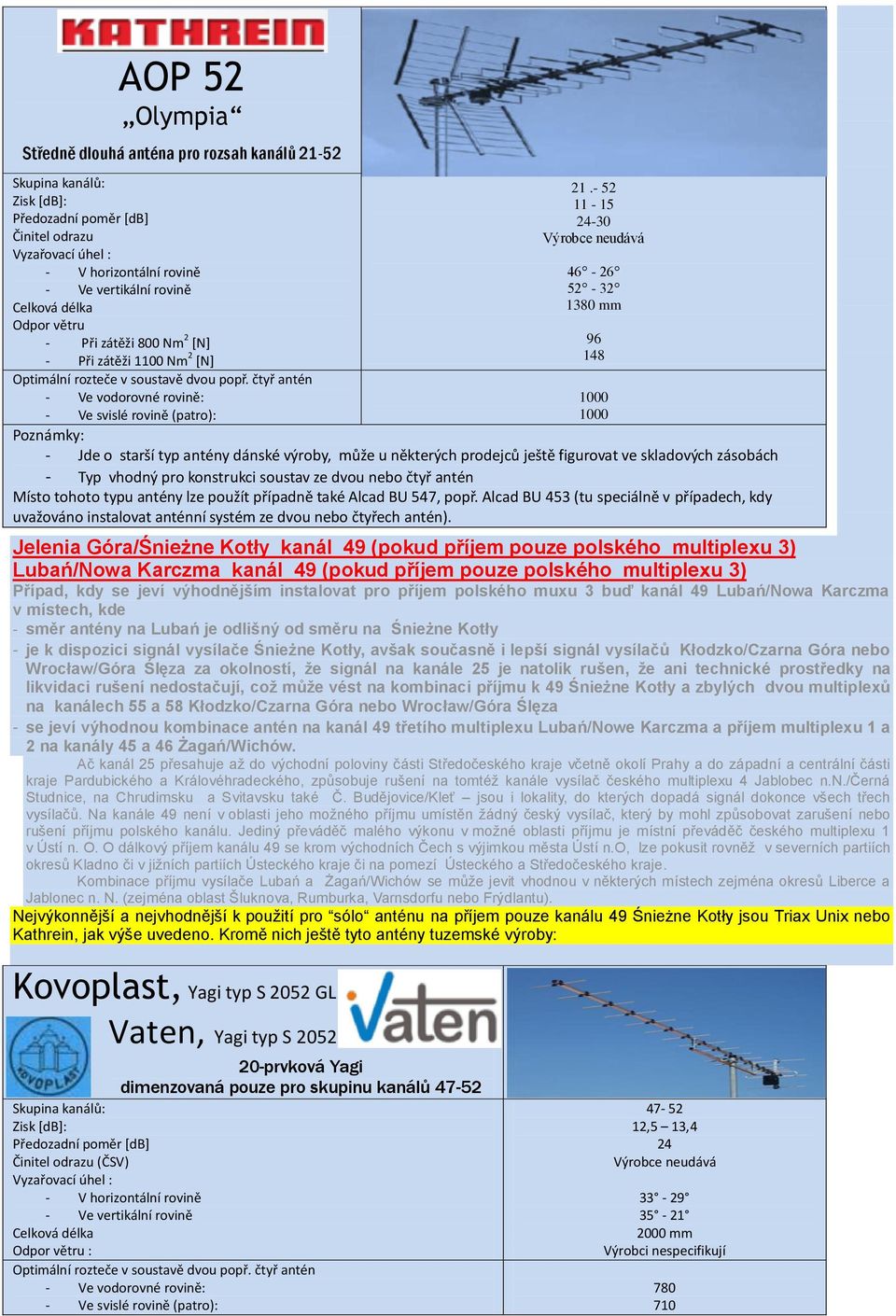

15 AOP 52 Olympia Středně dlouhá anténa pro rozsah kanálů Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu Vyzařovací úhel : - V horizontální rovině - Ve vertikální rovině Odpor větru - Při zátěži 8 Nm 2 [N] - Při zátěži 11 Nm 2 [N] Výrobce neudává mm Poznámky: - Jde o starší typ antény dánské výroby, může u některých prodejců ještě figurovat ve skladových zásobách - Typ vhodný pro konstrukci soustav ze dvou nebo čtyř antén Místo tohoto typu antény lze použít případně také Alcad BU 547, popř. Alcad BU 453 (tu speciálně v případech, kdy uvažováno instalovat anténní systém ze dvou nebo čtyřech antén). Jelenia Góra/Śnieżne Kotły kanál (pokud příjem pouze polského multiplexu 3) Lubań/Nowa Karczma kanál (pokud příjem pouze polského multiplexu 3) Případ, kdy se jeví výhodnějším instalovat pro příjem polského muxu 3 buď kanál Lubań/Nowa Karczma v místech, kde - směr antény na Lubań je odlišný od směru na Śnieżne Kotły - je k dispozici signál vysílače Śnieżne Kotły, avšak současně i lepší signál vysílačů Kłodzko/Czarna Góra nebo Wrocław/Góra Ślęza za okolností, že signál na kanále je natolik rušen, že ani technické prostředky na likvidaci rušení nedostačují, což může vést na kombinaci příjmu k Śnieżne Kotły a zbylých dvou multiplexů na kanálech 55 a 58 Kłodzko/Czarna Góra nebo Wrocław/Góra Ślęza - se jeví výhodnou kombinace antén na kanál třetího multiplexu Lubań/Nowe Karczma a příjem multiplexu 1 a 2 na kanály 45 a 46 Żagań/Wichów. Ač kanál přesahuje až do východní poloviny části Středočeského kraje včetně okolí Prahy a do západní a centrální části kraje Pardubického a Královéhradeckého, způsobuje rušení na tomtéž kanále vysílač českého multiplexu 4 Jablobec n.n./černá Studnice, na Chrudimsku a Svitavsku také Č. Budějovice/Kleť jsou i lokality, do kterých dopadá signál dokonce všech třech vysílačů. Na kanále není v oblasti jeho možného příjmu umístěn žádný český vysílač, který by mohl způsobovat zarušení nebo rušení příjmu polského kanálu. Jediný převáděč malého výkonu v možné oblasti příjmu je místní převáděč českého multiplexu 1 v Ústí n. O. O dálkový příjem kanálu se krom východních Čech s výjimkou města Ústí n.o, lze pokusit rovněž v severních partiích okresů Kladno či v jižních partiích Ústeckého kraje či na pomezí Ústeckého a Středočeského kraje. Kombinace příjmu vysílače Lubań a Żagań/Wichów se může jevit vhodnou v některých místech zejména okresů Liberce a Jablonec n. N. (zejména oblast Šluknova, Rumburka, Varnsdorfu nebo Frýdlantu). Nejvýkonnější a nejvhodnější k použití pro sólo anténu na příjem pouze kanálu Śnieżne Kotły jsou Triax Unix nebo Kathrein, jak výše uvedeno. Kromě nich ještě tyto antény tuzemské výroby: Kovoplast, Yagi typ S 252 GL Vaten, Yagi typ S 252 GL 2-prvková Yagi dimenzovaná pouze pro skupinu kanálů Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu (ČSV) Vyzařovací úhel : - V horizontální rovině - Ve vertikální rovině Odpor větru : ,5 13,4 24 Výrobce neudává mm Výrobci nespecifikují 78 71

16 Poznámky: - Tato anténa je vhodná zejména pro sestavení anténního systému sestávajícího ze dvou nebo čtyřech antén tohoto typu tam, kde zisk jediné antény k zajištění dostatečné úrovně signálu nestačí. - Zisk této antény je však menší než zisk výše uvedených typů antén Hirschmann, Kathrein či Triax-Unix a především pokles jejího zisku i zhoršení činitele stojatých vln na kanálech 3 a 35 je znatelně větší, než u jmenovaných antén Hirschmann, Kathrein či Triax-Unix. Proto ji lze doporučit jen do soustavy pro příjem jen kanálu Jelenia Góra/Śnieżne Kotły kanály 35 a 3 (pouze polské muxy 1 a 2) případ, kdy se jeví výhodnějším instalovat pro příjem polského multiplexu 1 a 2 v místech, kde - je k dispozici signál vysílačů Śnieżne Kotły i signál vysílačů Kłodzko/Czarna Góra nebo Wrocław/Góra Ślęza za okolností, že k příjmu polského multiplexu 3. tyto skýtají na kanále silnější a kvalitnější signál než vysílač Śnieżne Kotły, avšak kdy signál polských multiplexů 1 a 2 na kanálech 55 a 58 je bud horší než signál kanálů 3 a 35 Śnieżne Kotły anebo kde signál na kanálech 55 a 58 není vůbec k dispozici. Prostorové šíření nižších kmitočtů, tj. kanálů 3 a 35, má menší útlum než jaký má šíření vyšších kmitočtů, tj. kanálů 55 a 58. Zejména mezi terénními vlnami Podorlicka nebo i severní části Vysočiny se vyskytují situace, kdy především za terénními převýšeními, pokud ta jsou tak situována, že značně tlumí průnik signálů vysílačů Jablonec/Černá Studnice popř. Kleť na kanále, což umožňuje dobrý příjem multiplexu 3 Kłodzko/Czarna Góra, avšak útlum terénními vlnami na kanálech 55 a 58 je natolik velký, že jejich signál, pokud je k dispozici, je na nejnižší krajní úrovni, umožňující příjem. K takovým krajním podmínkám příjmu přistupuje ještě v blízké budoucnosti potřeba vřadit mezi anténu a anténní předzesilovač ještě LTE filtr k odrušení signálu budované sítě LTE internetu, jediný 1 až 1,5 db útlumu příslušné zádrže LTE možnost příjmu kanálů 55 a 58 může ještě snížit. V takových okolnostech lze doporučit pro příjem polských multiplexů 1 a 2 zvolit instalaci kanálů 3 a 35 Śnieżne Kotły, pokud stálý příjem je možný.). - Kdy u při příjmu všech tří polských multiplexů z vysílače Śnieżne Kotły třeba použít oddělených antén zvláště v případech, kdy třeba na kanálech 3 a 35 pomocí soustavy dvou nebo čtyř antén v rovině třeba potlačit signál vysílačů, mohoucí způsobit zarušení nebo rušení příjmu. Rušení nebo zarušení příjmu na obou kanálech, 3 i 35, může hlavně v obou východočeských krajích způsobit signál českých multiplexů 2 a 3 vysílače Jihlava/Javořice, anebo v severních partiích okresů Kladno či v jižních partiích Ústeckého kraje či na pomezí Ústeckého a Středočeského kraje výjimečně i vysílače českého multiplexu 4 UL/Krušnohor či Teplice/Vodárna, případně na obou kanálech rovněž v Litoměřicích a okolí, kde jsou projektovány dokrývače českého muxu 4 popř. RS 7. V hodně případech lze nebo bude lze odrušení provést ustavením dvojice nebo čtveřicí antén v rovině v takové vzájemné vzdálenosti, která umožňuje patřičný útlum nežádoucího signálu). Řada FESA Modifikace pro kanály Středně dlouhá a dlouhá verze Počet prvků Skupina kanálů Max. zisk db Předozadní poměr db Return loss db Vyzařovací úhel (pro pokles -3dB) : - V horizontální rovině - Ve vertikální rovině Odpor větru - v horizontální rovině [N] - Ve vertikální rovině [N] FESA 815 N ; 3; ,5; 13,5; 15 3; 3; 3; Výrobce neudal 42; 37; 31; 37; 35; 32; 145 mm FESA 817 N37 Velmi dobrá alternativa, rovnocenná anténám Hirschmann FESA: UNIX 52 UNIX ; 24 26; 27 3; ,5; 15; 16; 17 3; 3; 3; 28 Výrobce neudal +/- 16,5; +/- 15;+/- 14; +/-11,5 +/- 18,5; +/- 17,5;+/- 16; +/ mm Poznámky: - Typ Hirschmann FESA 817N37 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z FESA 817N37 dosahuje zisk téměř 23 db! - Středně dlouhá verze FESA 815N37 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze než jedna dlouhá anténa FESA 817N37 Řada UNIX Modifikace pro kanály 21 4 Středně dlouhá a dlouhá verze

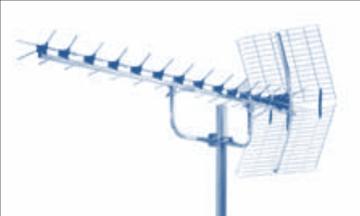

17 Počet prvků Kanály/skupina kanálů: Zisk [db] Předozadní poměr [db] (na skupině k31 4) Return loss [db] Vyzařovací úhel (pro pokles -3dB) : (výrobce nespecifikoval roviny H a V) Odpor větru [N] (rovina není specifikována) 52 21; 29; 3; 33; 37; 38; 4; 12; 13,5; 14; 14,5; 14; 13,5;12,3 Výrobce neudává mm ; 23; 31; 35 36; 4; 13; 14; 16; 17; 16; 27 Výrobce neudává mm 176 Poznámky: - Typ TRIAX UNIX 1 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřče antém UNIX 1 na kanálecj dosahuje zisk téměř 23 db! - Středně dlouhá verze TRIAX UNIX 52 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze UINIX 52 než jedna dlouhá UNIX 1- - Místo tohoto typu antény lze použít případně také antény Fracarro nebo Emme Esse, Alcad BU 547, popř. Alcad BU 453 (tu speciálně v případech, kdy uvažováno instalovat anténní systém ze dvou nebo čtyřech antén). Alternativa rovněž dobrá: ANT59382 ANT Řada LAMBDA Modifikace pro kanály (středně dlouhé a dlouhé antény) Počet prvků Max. zisk dbi Předozadní poměr db Return loss db Vyzařovací úhel (pro pokles -3dB) Odpor větru při 12Km/h (72N/m2) Kg (N) 9 >< prvků 15 (=12,8 db) mm 16 (156.96) 15 >< prvků 16.5 (=14,3 db) mm 19 (186.39) Průběh zisku obou antén v závislosti na frekvenci (kanálu). Pozor! Na grafu je zisk udáván v dbi, tj. vztažený na izotropní dipól, zisk vůči reálnému dipólu je o 2.15 db menší! Poznámky: - Anténa Fracarro Lamda ANT je určena do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z těchto antén na kanálech 35-4 dosahuje zisk 2 db, na kanále 35 i o pár málo desetin více! Po stránce zisku dlouhá Delta zůstává za anténami Hirschmann FESA či UNIX 1- - Středně dlouhá verze Lambda ANT59382 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhá verze než jedna dlouhá Lamda ANT Alternativa k anténám Fracarro Delta, rovněž italské výroby:

18 Řada LX line Modifikace pro kanály Středně dlouhá a dlouhá verze Typ 42138D Typ D Počet prvků Max. zisk [dbi] Předozadní poměr [db] Return loss [db] Vyzařovací úhel (pro pokles -3dB) Odpor větru (bližší určení výrobce neudal) [N] Alternativy tuzemské výroby k výše uvedeným anténám zahraniční výroby: Wrocław/Góra Ślęza Kłodzko/Czarna Góra Katowice/Kosztowy Wisła/Skrzyczne 4 (1 >< prvků) 13 15(=1,8 12,7dB) 28 (pro k38) Výrobce neudává mm 1,5 Mux 1 Mux 2 Mux 3 Kanál 55 Kanál 58 Kanál Kanál 55 Kanál 58 Kanál Kanál 55 Kanál Kanál Kanál 55 Kanál 58 Kanál 6 (15 >< prvků) 14,5 16,5(=12,3 14.3dB) 29 (pro k38) Výrobce neudává mm 16,5 Poznámky: - Dlouhá verze antény Emme Esse LX line je určena do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z těchto antén na kanálech 35-4 dosahuje zisk kolem 2 db, na kanále 35 i o pár málo desetin více! Po stránce zisku dlouhá LX line zůstává za anténami Hirschmann FESA či UNIX 1. - Středně dlouhá verze LX line je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhá verze než jedna dlouhá LX Line ANT V nejnovějším nabídkovém katalogu Emme Esse (213) není vidět dlouhá verze LX Line, nicméně třeba v případě potřeby dotázat starých zásob. Kovoplast, Yagi typ S 239 GL Vaten, Yagi typ S 252 GL 2-prvková Yagi dimenzovaná pouze pro skupinu kanálů Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu (ČSV) Vyzařovací úhel : - V horizontální rovině - Ve vertikální rovině Odpor větru : ,5 13,4 24 Výrobce neudává mm Výrobci nespecifikují Poznámky: - Tato anténa je vhodná zejména pro sestavení anténního systému sestávajícího ze dvou nebo čtyřech antén tohoto typu tam, kde zisk jediné antény k zajištění dostatečné úrovně signálu nestačí. - Zisk této antény je však o nejméně 3 db menší než zisk výše uvedených typů antén Hirschmann či Triax-Unix 1, menší o 2 db než Kathrein AOP 52 a o 1 db horší než Antény Fracarro a Emme Esse na kanále 35. Na kanále 3 zisk již klesá na 12 db a je i zhoršení činitele stojatých vln, byť nevelké. Použít k současnému příjmu dvojice kanálů 3-35 však je rovněž tato anténa dobře použitelná, dvojče těchto antén rovněž přináší dobrý efekt. Širokopásmové antény pro rozsah kanálů 21 6 Středně dlouhá a delší středně dlouhá verze se čtyřnásobnými direktory Typ MX-46 Typ MX-76

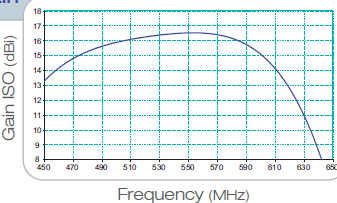

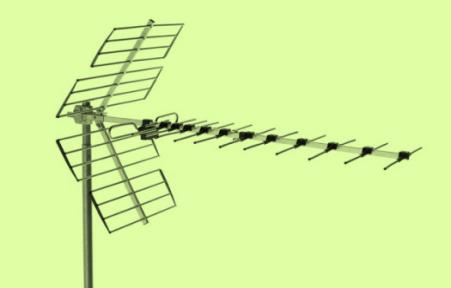

19 Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) - V horizontální rovině - Ve vertikální rovině Odpor větru - v horizontální rovině [N] - Ve vertikální rovině [N] Zisk [db] 15, /- 16 +/- 16, mm , /- 11 +/- 14, mm Průběh zisku obou antén v závislosti na frekvenci (kanálu) Kanál Poznámky: - Typ ALCAD MX-76 je nejvýkonnější anténa fy Alcad určená, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřče antém MX-76 na kanálech dosahuje zisk přes 22 db! - Středně dlouhá verze MX-46 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze MX-46 než jedna dlouhá MX-76 Další velmi dobrá alternativa antén Alcad : Alcad Širokopásmová anténa pro rozsah kanálů 21 6 Středně dlouhá s dvojitou direktorovou řadou Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) - V horizontální rovině - Ve vertikální rovině [mm] Odpor větru - v horizontální rovině [N] - Ve vertikální rovině [N] Typ BU /- 12 +/ Průběh zisku antény v závislosti na frekvenci (kanálu) Zisk [db] Kanál Poznámky: - Typ ALCAD BU-456 má při délce 1m3 zisk na úrovni 5 λ dlouhé klasické Yagi. Předurčena malým zatížením větru i vahou a do soustav. Dvojice antén na kanálech vykazující zisk až 17 db a osvědčí se i při příjmu slabého signálu vykazujícího horší poměry co doi homogenity jeho elmg, pole. Čtyřče těchto antém dosahuje zisk až 2 db. Jako solo anténa je tento typ praktický pro příjem signálu s úrovní již 3-35 dbµv.

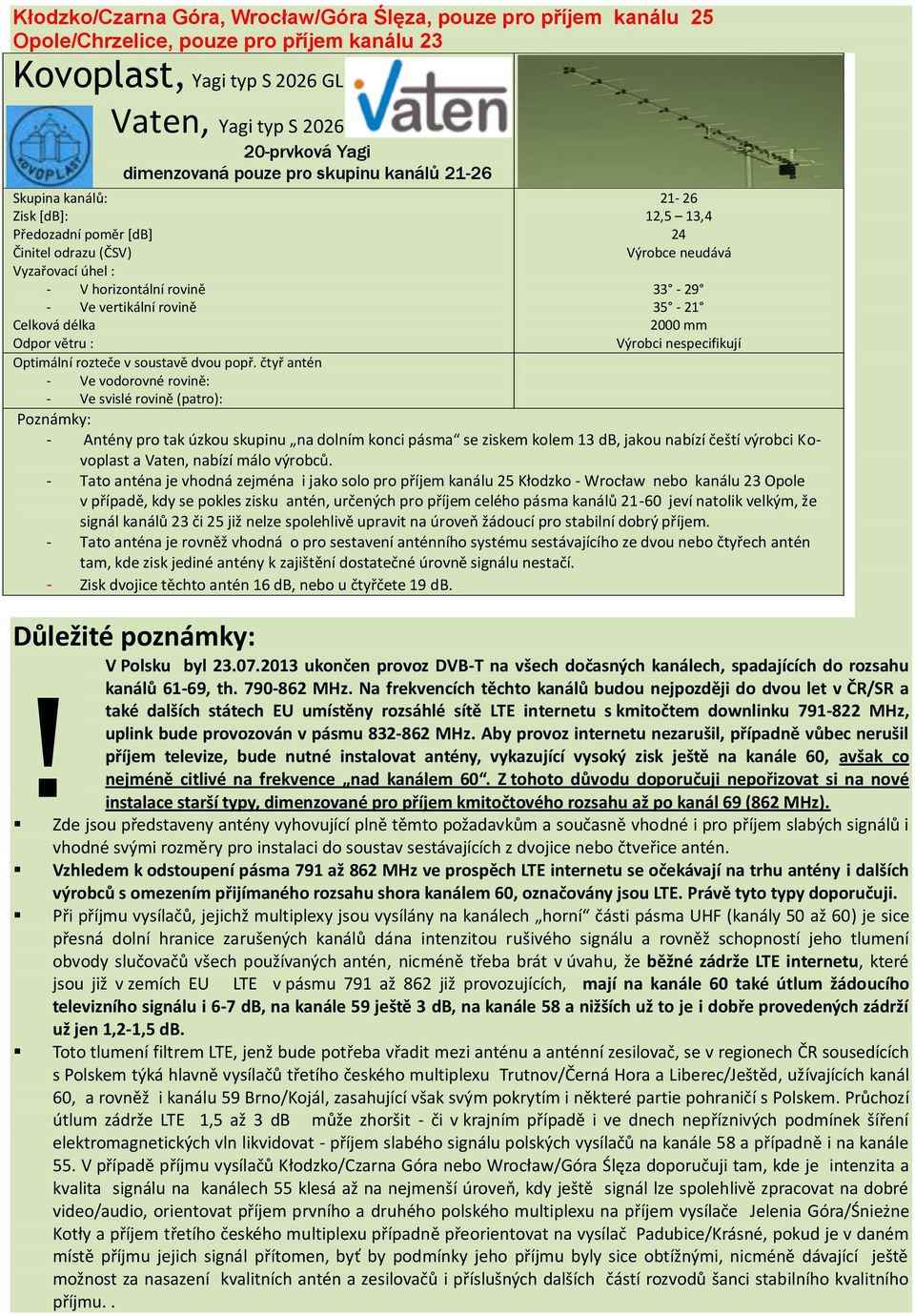

20 Kłodzko/Czarna Góra, Wrocław/Góra Ślęza, pouze pro příjem kanálu Opole/Chrzelice, pouze pro příjem kanálu 23 Kovoplast, Yagi typ S 226 GL Vaten, Yagi typ S prvková Yagi dimenzovaná pouze pro skupinu kanálů Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu (ČSV) Vyzařovací úhel : - V horizontální rovině - Ve vertikální rovině Odpor větru : ,5 13,4 24 Výrobce neudává mm Výrobci nespecifikují Poznámky: - Antény pro tak úzkou skupinu na dolním konci pásma se ziskem kolem 13 db, jakou nabízí čeští výrobci Kovoplast a Vaten, nabízí málo výrobců. - Tato anténa je vhodná zejména i jako solo pro příjem kanálu Kłodzko - Wrocław nebo kanálu 23 Opole v případě, kdy se pokles zisku antén, určených pro příjem celého pásma kanálů 21-6 jeví natolik velkým, že signál kanálů 23 či již nelze spolehlivě upravit na úroveň žádoucí pro stabilní dobrý příjem. - Tato anténa je rovněž vhodná o pro sestavení anténního systému sestávajícího ze dvou nebo čtyřech antén tam, kde zisk jediné antény k zajištění dostatečné úrovně signálu nestačí. - Zisk dvojice těchto antén 16 db, nebo u čtyřčete 19 db. Důležité poznámky: - V Polsku byl ukončen provoz DVB-T na všech dočasných kanálech, spadajících do rozsahu! kanálů 61-69, th MHz. Na frekvencích těchto kanálů budou nejpozději do dvou let v ČR/SR a také dalších státech EU umístěny rozsáhlé sítě LTE internetu s kmitočtem downlinku MHz, uplink bude provozován v pásmu MHz. Aby provoz internetu nezarušil, případně vůbec nerušil příjem televize, bude nutné instalovat antény, vykazující vysoký zisk ještě na kanále 6, avšak co nejméně citlivé na frekvence nad kanálem 6. Z tohoto důvodu doporučuji nepořizovat si na nové instalace starší typy, dimenzované pro příjem kmitočtového rozsahu až po kanál 69 (862 MHz). Zde jsou představeny antény vyhovující plně těmto požadavkům a současně vhodné i pro příjem slabých signálů i vhodné svými rozměry pro instalaci do soustav sestávajících z dvojice nebo čtveřice antén. Vzhledem k odstoupení pásma 791 až 862 MHz ve prospěch LTE internetu se očekávají na trhu antény i dalších výrobců s omezením přijímaného rozsahu shora kanálem 6, označovány jsou LTE. Právě tyto typy doporučuji. Při příjmu vysílačů, jejichž multiplexy jsou vysílány na kanálech horní části pásma UHF (kanály 5 až 6) je sice přesná dolní hranice zarušených kanálů dána intenzitou rušivého signálu a rovněž schopností jeho tlumení obvody slučovačů všech používaných antén, nicméně třeba brát v úvahu, že běžné zádrže LTE internetu, které jsou již v zemích EU LTE v pásmu 791 až 862 již provozujících, mají na kanále 6 také útlum žádoucího televizního signálu i 6-7 db, na kanále 59 ještě 3 db, na kanále 58 a nižších už to je i dobře provedených zádrží už jen 1,2-1,5 db. Toto tlumení filtrem LTE, jenž bude potřeba vřadit mezi anténu a anténní zesilovač, se v regionech ČR sousedících s Polskem týká hlavně vysílačů třetího českého multiplexu Trutnov/Černá Hora a Liberec/Ještěd, užívajících kanál 6, a rovněž i kanálu 59 Brno/Kojál, zasahující však svým pokrytím i některé partie pohraničí s Polskem. Průchozí útlum zádrže LTE 1,5 až 3 db může zhoršit - či v krajním případě i ve dnech nepříznivých podmínek šíření elektromagnetických vln likvidovat - příjem slabého signálu polských vysílačů na kanále 58 a případně i na kanále 55. V případě příjmu vysílačů Kłodzko/Czarna Góra nebo Wrocław/Góra Ślęza doporučuji tam, kde je intenzita a kvalita signálu na kanálech 55 klesá až na nejmenší úroveň, kdy ještě signál lze spolehlivě zpracovat na dobré video/audio, orientovat příjem prvního a druhého polského multiplexu na příjem vysílače Jelenia Góra/Śnieżne Kotły a příjem třetího českého multiplexu případně přeorientovat na vysílač Padubice/Krásné, pokud je v daném místě příjmu jejich signál přítomen, byť by podmínky jeho příjmu byly sice obtížnými, nicméně dávající ještě možnost za nasazení kvalitních antén a zesilovačů i příslušných dalších částí rozvodů šanci stabilního kvalitního příjmu..

21 Zvyšování výkonu antén jejich řazením do soustav ze dvou- popř. čtyř antén: Uspořádání antén do dvojice za účelem zvýšení zisku a/nebo potlačení signálu vysílače na stejném nebo vedlejším kanále, přicházejícím z vnitrozemí Vzájemná vzdálenost dvou antén uspořádaných do dvojčete, dh, umožňující navýšení zisku oproti jedné anténa o 3 db, je pro jednotlivé typy antén ve výše uvedeném přehledu antén. V případě, kdy je třeba potlačit nežádoucí signál vysílače z českého vnitrozemí na stejném, v některých případech i sousedním kanále, bude vzdálenost dh jiná, a záviset bude na úhlu svíraném směrem příjmu žádoucího signálu se směrem úhlu nežádoucího signálu, a navýšení zisku v takovém případě bude menší než 3 db, pokud nenastane případ, kdy výsledná dh bude rovna dh pro nejvyšší navýšení zisku. Správné sfázování anténního dvojčete Každou z obou antén nutno nejprve připojit ke koaxiálnímu kabelu přes symetrizační člen, transformující impedanci 3 Ω symetrického výstupu antény na asymetrickou impedanci kabelu 75 Ω. Nákup a instalace symetrizačního členu odpadá u antén, dodávaných s vestavěným symetrizačním členem a připojením na F-konektor. Úseky 75-ohmového kabelu mezi bodem připojení antény a bodem styku těchto úseků musí být naprosto shodné délky. V místě spojení obou úseků kabelu od antén je výsledná impedance 37,5 Ω, neboť jde o paralelní spojení dvou impedancí 75 Ω. Impedanci 37,5 Ω v bodě, ve kterém jsou spojeny svody obou spojení proto nutno transformovat na impedanci 75 Ω. Toho se dosahuje propojením bodu styku obou svodů antén transformačním vedením o délce λ/4, o impedanci 5 Ω. V praxi to je kus kabelu určeného hlavně pro WiFi antény a Access pointy. λ/4 je délka souosého vedení, jehož dielektrikem je vzduch, u skutečného koaxu je tento prostor vyplněn dielektrikem z umělé hmoty, v němž je rychlost elmg. vlny pomalejší než ve vzduchu. Proto skučená délka l transformačního 5-Ω kusu kabelu bude l = λ/4. Vk, kde Vk je tzv. činitel zkrácení, daný vlastnostmi dielektrika kabelu. Pro běžně v ČR dostupné kabely Belden H-1556 či Tri-Lan 24, používajících dielektrikum polyetylén, je Vk =.81.U jiných kabelů vždy při koupi třeba zjistit, jaký mají Vk. UPOZORNĚNÍ: Tato sfázování je laděné, lze je použít jen pro skupinu kanálů, nikoliv na celé TV pásmo! Délky l transformačního λ/4 vedení pro WiFi-kabel s PE dielektrikem (Vk =.81) Kanál vysílač λ [cm] l [cm] Skupina kanálů vysílač λ [cm] l [cm] 23 Opole/Chrzelice - Kłodzko, Wrocław - Śnieżne Kotły, Lubań 61,2 59,3 43, 12,4 12, 8, Śnieżne Kotły Żagań/Wichów Kłodzko, Wrocław, Wisła, Katowice Připojení přívodů od antén k transformačnímu λ/4-vedení a λ/4-vedení ke svodu: V současné době není na tuzemském trhu hotový spojovací článek fázovacího vedení, lze jej však vyrobit v běžné domácí dílně: Instalace je možná do krabičky z galvanicky pocínovaného plechu Fe plechu, eventuálně i s předvrtanými otvory pro panelové F-konektory. Propájení vývodů a λ/4 vedení dle názorného obrázku. 53, 45,9 39,5 1,7 9,3 8. Uspořádání antén do čtyřčlenné soustavy Čtyři antény lze uspořádat do čtyřčete buď v sestavě dvě na dvě, tj. dvě dvojčata patro, anebo do rovin- ného čtyřčete. V obou případech je umožně- no navýšení zisku oproti jedné anténě o 6 db. Vzájemná vzdálenost antén ve vodorov- né rovině dh je stejná, jako u dvojčete, vzdálenost pater dv je o něco menší pro antény se ziskem menším než 14 db, pro antény s větším ziskem již je stejná jako dh. Vzdálenosti dh i dv je pro jednotlivé typy antén jsou podány ve výše uvedeném přehledu antén. Při uspořádání rovinného čtyřčete se zmenší dvakrát vyzařovací úhel. Toto uspořádání je vhodné zejména v případech, kdy je třeba potlačit nežádoucí signál vysílače z českého vnitrozemí na stejném, v některých případech i sousedním kanále, čtyřčlenná rovinná soustava je pro tento účel účinnější než dvojče. Pokud jde o velikost navýšení zisku a určení vzájemné vzdálenosti antén dh, platí totéž, co v případě dvojčete.
