DIGITÁLNÍ TERRESTRICKÉ VYSÍLÁNÍ V NĚMECKU BAVORSKO

Transkript

1 Vysvětlivky DIGITÁLNÍ TERRESTRICKÉ VYSÍLÁNÍ V NĚMECKU BAVORSKO Publikováno na serveru DigitálníTelevize.cz Připravil a aktualizuje Vladimír Kebrle vladimir.kebrle@digitalnitelevize.cz Název vysílače: Oficiální název vysílače Umístění: Kóta a/nebo lokalita, na/blízko které je umístěno vysílací zařízení /frekv.: /frekvence v MHz Výk.(kW): Efektivně vyzářený výkon (ERP) v kw Pol.: Polarizace antén: H = horizontální, V = vertikální M = kombinovaná s dělenou (smíšenou) polarizací Směrovost antén (v údaji o polarizaci): D = speciální směrová anténa, bez označení = všesměrová anténa. Pozor! I u všesměrových antén jsou do některých směrů vyzařovací maxima a minima, u vysílačů blízko státních hranic zpravidla je omezení vyzařování do zahraničí, v důsledku čehož nutno v úvahu brát skutečný výkon nižší než udávaný LON/LAT: Longitude/Latitude = zeměpisná délka/zeměpisná šířka. VY/AS: Nadmořská výška paty vysílače / výška anténního systému nad zemí T.ZAP./AN: Datum zprovoznění DVB-T (případně i plánované)/původní kanál používaný v analogu před přechodem na DVB-T (případně na jiném vysílači v téže lokalitě, který byl odstaven) Červeným písmem jsou zvýrazněny údaje vysílačů, jejichž signál trvale přesahuje na území Slovenska. Mapy přesahu viz Modrým písmem jsou zvýrazněny údaje nekterých vysílačů, jejichž signál se dostane na území ČR výjímečně (za silných troposferických inverzí). V závěru za přehledem vysílaných multiplexů a podrobných údajů jednotlivých vysílačů následuje přehled komerčních antén, vhodných pro jejich příjem. ***** Stav v říjnu 2013 (Po odstoupení mediální skupiny RTL z DVB-T) VEŘEJNOPRÁVNÍ MULTIPLEXY DVB-T MUX BR1 (ARD) MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 16 QAM Šířka pásma Vysílací mód Ochranný interval (Guard Interval) Dopředná korekce chyb (FEC) Celková bitová rychlost Video Celková bitová rychlost Audio: - program Arte - programy Das Erste, Phoenix a Die Erstr PLUS Dolby Surround, EPG, txt VPS 8 MHz v pásmu UHF, 7 MHz v pásmu VHF 8k ¼ na všech kanálech 2/3 na kanálech UHF, ¾ na kanálech VHF Mbit/S na UHF, MBit/s na VHF Dva kanálý tón po 192 kbit/s, druhý francouzsky Mono 192 kbit/s Název vysílače/ Výk. Pol. LON/LAT VY/AS T.ZAP./AN.

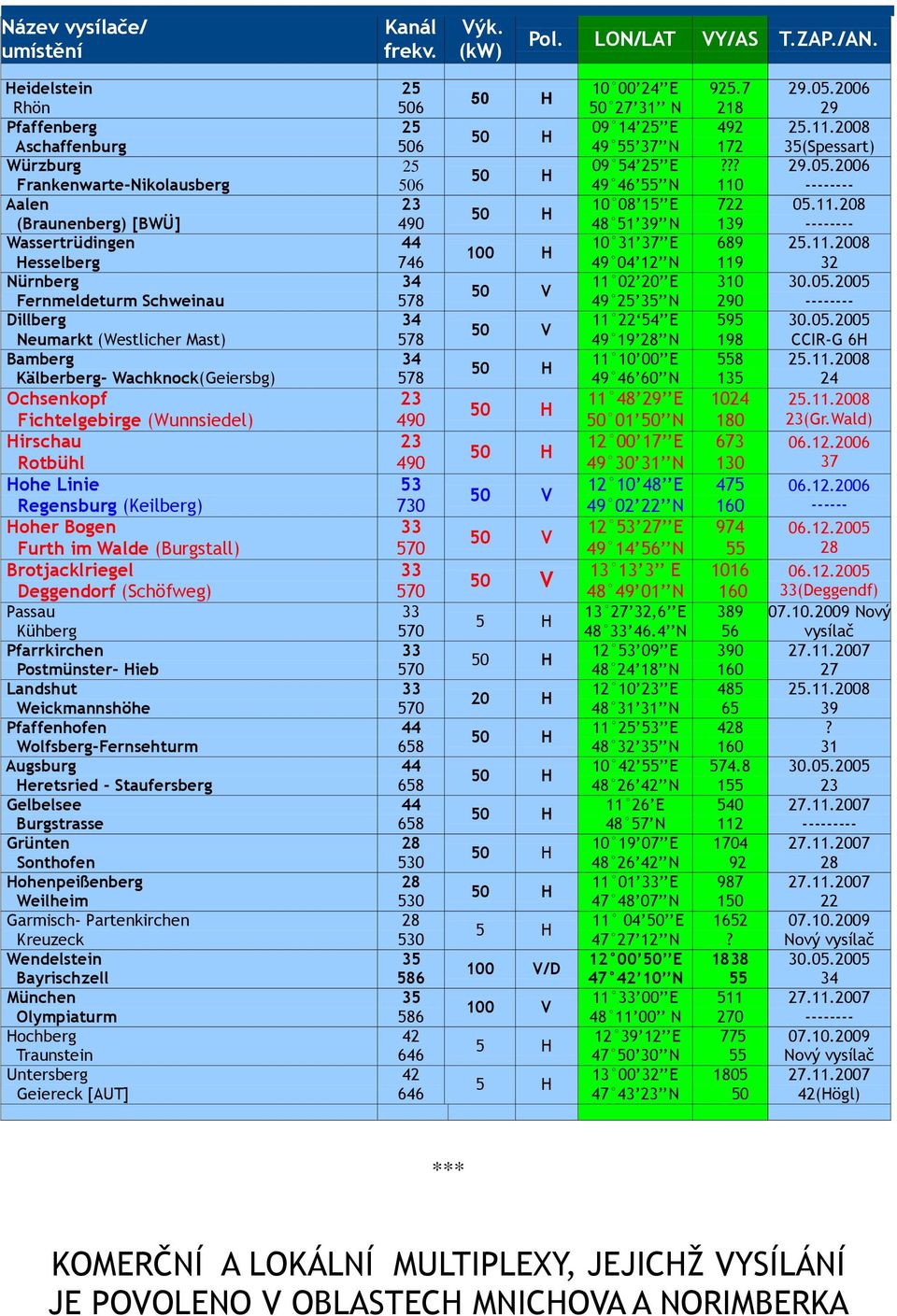

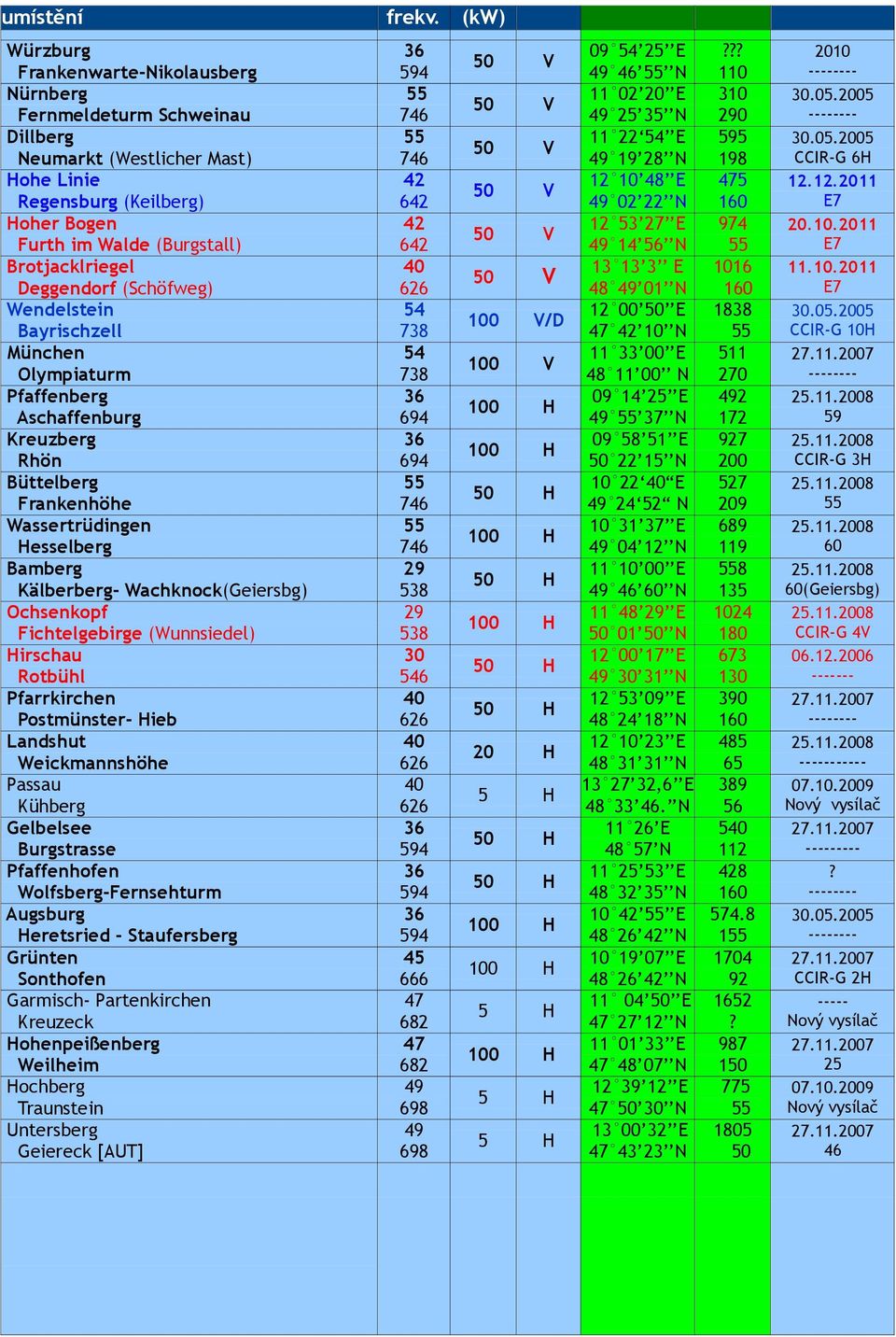

2 umístění frekv. (kw) Würzburg Frankenwarte-Nikolausberg Nürnberg Fernmeldeturm Schweinau Dillberg Neumarkt (Westlicher Mast) Hohe Linie Regensburg (Keilberg) Hoher Bogen Furth im Walde (Burgstall) Brotjacklriegel Deggendorf (Schöfweg) Wendelstein Bayrischzell München Olympiaturm Pfaffenberg Aschaffenburg Kreuzberg Rhön Büttelberg Frankenhöhe Wassertrüdingen Hesselberg Bamberg Kälberberg- Wachknock(Geiersbg) Ochsenkopf Fichtelgebirge (Wunnsiedel) Hirschau Rotbühl Pfarrkirchen Postmünster- Hieb Landshut Weickmannshöhe Passau Kühberg Gelbelsee Burgstrasse Pfaffenhofen Wolfsberg-Fernsehturm Augsburg Heretsried - Staufersberg Grünten Sonthofen Garmisch- Partenkirchen Kreuzeck Hohenpeißenberg Weilheim Hochberg Traunstein Untersberg Geiereck [AUT] V/D 100 V 20 H E N E N E N E N E N E N E N E N E N E N E N E N E N E N E N E N E N ,6 E N E N E N E N E N E N E N E N E N??? ? CCIR-G 6H E E E7 CCIR-G 10H 59 CCIR-G 3H 60 60(Geiersbg) CCIR-G 4V Nový vysílač -? CCIR-G 2H Nový vysílač Nový vysílač 46

3 MUX BR 2 SEVEROBAVORSKÝ (NORIMBERK) Název vysílače/ umístění MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 16 QAM Šířka pásma 8 MHz Vysílací mód 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Celkové bitové rychlosti Audio - programy BR Nord a BR Alfa - programy MDR a HR Dolby Surround, EPG, txt - programy SWR a Eins Extra VPS Dolní Franky Pfaffenberg Aschaffenburg Kreuzberg Rhön Würzburg Frankenwarte-Nikolausberg Střední Franky Büttelberg Frankenhöhe Wassertrüdingen Hesselberg Nürnberg Fernmeldeturm Schweinau Dillberg Neumarkt (Westlicher Mast) Horní Franky Bamberg Kälberberg- Wachknock(Geiersbg) Ochsenkopf Fichtelgebirge (Wunnsiedel) frekv Mbit/S Dvoukanálový tón 192 kbit/s a 1 kbitp/s U vybraných pořadů Dolby Digital 384 kbit/s Mono 192 kbit/s Výk. (kw) MUX BR 2 JIHOBAVORSKÝ (MNICHOV) Pol. LON/LAT VY/AS T.ZAP./AN E N E N E N E N E N E N E N E N E N ??? (Spessart) (Gr.Wald) MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 16 QAM Šířka pásma 8 MHz Vysílací mód 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Celkové bitové rychlosti Audio - programy BR Süd a BR Alfa - programy SWR a Eins Extra Dolby Surround, EPG, txt VPS Dvoukanálový tón 192 kbit/s a 1 kbitp/s U vybraných pořadů Dolby Digital 384 kbit/s Mono 192 kbit/s Neuvedeno Neuvedeno

4 Název vysílače/ umístění frekv. Výk. (kw) Pol. LON/LAT VY/AS T.ZAP./AN. Horní Falcko Hirschau Rotbühl Hoher Bogen Furth im Walde (Burgstall) Hohe Linie Regensburg (Keilberg) Dolní Bavorsko Brotjacklriegel Deggendorf (Schöfweg) Pfarrkirchen Postmünster- Hieb Passau Kühberg Landshut Weickmannshöhe Horní Bavorsko Pfaffenhofen Wolfsberg-Fernsehturm Gelbelsee Burgstrasse Garmisch- Partenkirchen Kreuzeck Hohenpeißenberg Weilheim Wendelstein Bayrischzell München Olympiaturm Hochberg Traunstein Untersberg Geiereck [AUT] Švábsko Grünten Sonthofen Pfänder [AUT] Bregenz Augsburg Heretsried - Staufersberg H 100 V/D 100 V 10 H E N E N E N E N E N ,6 E N E N E N E N E N E N E N E N E N E N E N E N E N ? (Deggendf) Nový vysílač 58? Nový vysílač Nový vysílač MUX ZDF mobil MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 16 QAM Šířka pásma 8 MHz Vysílací mód 8k MHz Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Celková bitová rychlost Audio ZDF, 3SAT, KiKa/ZDF Neo ZDF Info Dolby Surround, EPG, txt VPS Jednokanálový tón 192 kbit/s další kanál 96 kbit/s u filmových pořadů-mono Mono 192 kbit/s Jednokanálový tón 1 kbit/s

5 Název vysílače/ umístění frekv. Výk. (kw) Pol. LON/LAT VY/AS T.ZAP./AN. Heidelstein Rhön Pfaffenberg Aschaffenburg Würzburg Frankenwarte-Nikolausberg Aalen (Braunenberg) [BWÜ] Wassertrüdingen Hesselberg Nürnberg Fernmeldeturm Schweinau Dillberg Neumarkt (Westlicher Mast) Bamberg Kälberberg- Wachknock(Geiersbg) Ochsenkopf Fichtelgebirge (Wunnsiedel) Hirschau Rotbühl Hohe Linie Regensburg (Keilberg) Hoher Bogen Furth im Walde (Burgstall) Brotjacklriegel Deggendorf (Schöfweg) Passau Kühberg Pfarrkirchen Postmünster- Hieb Landshut Weickmannshöhe Pfaffenhofen Wolfsberg-Fernsehturm Augsburg Heretsried - Staufersberg Gelbelsee Burgstrasse Grünten Sonthofen Hohenpeißenberg Weilheim Garmisch- Partenkirchen Kreuzeck Wendelstein Bayrischzell München Olympiaturm Hochberg Traunstein Untersberg Geiereck [AUT] H 100 V/D 100 V E N E N E N E N E N E N E N E N E N E N E N E N E N ,6 E N E N E N E N E N E N E N E N E N E N E N E N E N ??? ? (Spessart) CCIR-G 6H 24 23(Gr.Wald) (Deggendf) Nový vysílač 27 39? Nový vysílač Nový vysílač 42(Högl) *** KOMERČNÍ A LOKÁLNÍ MULTIPLEXY, JEJICHŽ VYSÍLÁNÍ JE POVOLENO V OBLASTECH MNICHOVA A NORIMBERKA

6 DVB-T MUX ProSieben Sat.1 MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 64 QAM Šířka pásma 8 MHz Vysílací mód 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Bitové rychlosti Audio na všech programech Dolby Surround, EPG, txt VPS 192 kbit/s Název vysílače/ umístění frekv. Výk. (kw) Pol. LON/LAT VY/AS T.ZAP./AN. Nürnberg Fernmeldeturm Schweinau Wendelstein Bayrischzell München Olympiaturm V 100 V/D 100 V E N E N E N Mediální skupina RTL během roku 2013 ukončila šíření svých programů v DVB-T Frekvence muxu RTL na vysílačích Wendelstein, München/Olympiazentrum a Norimberk/Fernmeldeturm Schweinau nejsou prozatím obsazeny REGIONÁLNÍ MULTIPLEXY BLM (Bavorské zemské centrály pro nová media): DVB-T MUX Mnichov MPEG-2 Formát rozlišení obrazu: D: 50 fps (všechny programy ) Modulace 64 QAM Šířka pásma Vysílací mód Ochranný interval (Guard Interval) 8 MHz 8k ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Bitové rychlosti Audio na všech programech 192 kbit/s Dolby Surround, txt VPS Jen SIXX Jen SIXX

7 Název vysílače/ umístění frekv. Výk. (kw) Pol. LON/LAT VY/AS T.ZAP./AN. Wendelstein Bayrischzell München Olympiaturm V/D 100 V E N E N MUX Mnichov 2 MPEG-2 Formát rozlišení obrazu: D: 50 fps (všechny programy ) Modulace 64 QAM Šířka pásma 8 MHz Vysílací mód 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Bitové rychlosti Audio na všech programech 192 kbit/s Dolby Surround, EPG, txt VPS Název vysílače/ umístění Wendelstein Bayrischzell München Olympiaturm DVB-T MUX Norimberk frekv Výk. (kw) 100 V/D 100 V Pol. LON/LAT VY/AS T.ZAP./AN E N E N MPEG-2 Formát rozlišení obrazu: SD: 50 fps (všechny programy ) Modulace 64 QAM Šířka pásma 8 MHz Vysílací mód 8k Ochranný interval (Guard Interval) ¼ Dopředná korekce chyb (FEC) 2/3 Celková bitová rychlost Video Mbit/S Bitové rychlosti Audio na všech programech 192 kbit/s Dolby Surround, txt VPS Jen SIXX kromě Euronews Jen SIXX Název vysílače/ umístění frekv. Výk. (kw) Pol. LON/LAT VY/AS T.ZAP./AN. Nürnberg Fernmeldeturm Schweinau V E N

8 Vysílání televize v analogu bylo na celém území Spolkové Republiky Německa ukončeno dne Celoněmecké televizní programy společností ARD a ZDF, vysílané v rámci multiplexů BR1 (ARD) a ZDF, jsou souběžně bezplatně na satelitních platformách ARD Digital na transpondéru č. 51, frekvence MHz s horizontální polarizací na satelitu Astra 1KR a ZDF Vision na Astře 1C na transpondéru č. 77 na frekvenci MHz s polarizací horizontální, na pozici 19.2 Východ. Platforma ARD Digital šíří ze satelitní pozice Astra 19.2 Východ bezplatně rovněž veřejnoprávní programy všech spolkových zemí od Bodamského Jezera až po kap Arkonu a to na transpondérech č. 71, frekv MHz a č. 71, frekv MHz na Astře 1C, č. 93, frekv MHz, č. 101, frekv MHz a č. 111, frekv na Astře M, všechny s horizontální polarizací potud výčet kanálů, šířený ze satelitu ve standardním rozlišení obrazu ve starém videokodeku MPEG-2, jaké lze přijímat i na starším satelitním digitálním set-top-boxu. Navíc je z Astry 1KR na transpondérech č. 10, frekv MHz šířen obsah terestrického muxu ARD a na transpondéru č. 11, frekv MHz platformy ZDF Vision všechny transpondéry s horizontální polarizací - také obsah terestrického muxu ZDF bezplatně v HD kvalitě, čili vysokém rozlišení obrazu, tedy samozřejmě s videokodekem MPEG-4 (čili již standard DVB-S2, běžný u všech novodobých satelitních set-top-boxů). Touto skutečností případný dálkový příjem německých multiplexů DVB-T v českém vnitrozemí nabývá smyslu především tehdy, nepřekročíli pořizovací náklady na instalaci výkonných antén, slučovačů a dalších součástí rozvodu, potřebných k začlenění do domácí TV antény náklady na pořízení satelitního set-top-boxu (není-li k dispozici novodobý televizor, vybavený rovněž satelitním tunerem). Bezplatně jsou tyto německé kanály šířeny rovněž internetem v rámci IPTV. To je zcela odlišná situace od možností příjmu rakouských, polských, slovenských nebo části maďarských TV programů, které jsou chráněny, a které nelze v ČR přijímat bezplatně legální cestou, nežli pouze v rámci přesahu vysílačů terestrické televize na území ČR/SR. Komerční antény vhodné pro příjem bavorských vysílačů PRO PŘIJEM VYSÍLAČŮ: Mux BR1(ARD) Mux ZDF Mux BR2 Ochsenkopf Hoher Bogen Brotjacklriegel Horizontální polarizace Vertikální polarizace Vertikální polarizace Poznámka: - V multiplexu BR2 je vysílačem Ochsenkopf šířena verze BR Nord, tzn. vstupy reklam a oblastního zpravodajství z Norimberka - Vysilače Hoher Bogen a Brotjacklriegel šíří v multiplexu BR2 verzi BR Süd, tzn. vstupy reklam a oblastního zpravodajství z Mnichova Nejvýkonnější anténa vhodná pro příjem výše uvedených bavorských vysílačů: FESA 815 N48 FESA 817 N48 typ FESA Modifikace pro kanály Středně dlouhá a dlouhá verze Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu Vyzařovací úhel : V horizontální rovině Ve vertikální rovině Celková délka Odpor větru v horizontální rovině [N] Ve vertikální rovině [N] , Výrobce neudal mm Výrobce neudal mm

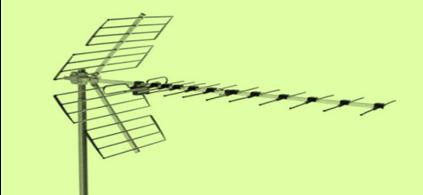

9 Poznámky: Typ Hirschmann FESA 817N48 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z FESA 817N48 dosahuje zisk téměř 23 db! Středně dlouhá verze FESA 815N48 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze než jedna dlouhá anténa FESA 817N48 UPOZORNĚNÍ: Protože anténa FESA 817N49 je velmi dlouhá anténá, je před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití antény (nebo anténního systému)! Výkonné antény Alcad velmi dobrý poměr rozměry/zisk Modifikace pro kanály Typ BU-453 Typ BU Středně dlouhá a delší středně dlouhá verze Počet prvků Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) V horizontální rovině Ve vertikální rovině Celková délka Odpor větru v horizontální rovině [N] Ve vertikální rovině [N] Zisk [db] 41 13, mm mm Průběh zisku obou antén v závislosti na frekvenci (kanálu) Poznámky: Dlouhá verze antény Alcad BU-547 je určena do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z těchto antén na kanále 43 dosahuje zisk 22 db. Středně dlouhá verze Alcad BU-453 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhá verze BU-453 než jedna dlouhá BU-547 Výhodou těchto antén je krom dobrého průběhu zisku, i velký předozadní poměr, zejména do prostředí, kde vystupují požadavky potlačení nežádoucího signálu z vnitrozemí na stejném nebo sousedním kanále, jejich mechanická konstrukce umožňuje rovněž lepší oddolnost proti silnému větru. Antény Alcad BU-547 i BU-453 je možné použít ještě i na kanál 49, případně i na kanál 50 PRO PŘÍJEM VYSÍLAČŮ: Mux BR1(ARD) Mux ZDF Mux BR2 Mux Mnichov2 Hirschau/Rotbühl (Amberg) Wendelstein Hischmann FESA na kanálech a 30 velmi dobrá, na kanálech 34/35 výborná FESA 815 N37 FESA 817 N37 Řada FESA Modifikace pro kanály Středně dlouhá a dlouhá verze Skupina kanálů Max. zisk db Předozadní poměr db Return loss db Vyzařovací úhel (pro pokles -3dB) : 21 24; 30; ,5; 13,5; 15 30; 30; 30; Výrobce neudal 21 23; 24 26; 27 30; ,5; 15; 16; 17 30; 30; 30; Výrobce neudal

10 V horizontální rovině Ve vertikální rovině Celková délka Odpor větru v horizontální rovině [N] Ve vertikální rovině [N] 42; 37; 31; 37; 35; 32; 1450 mm ; 30; ; 23 37; 35; 32; mm Typ Hirschmann FESA 817N48 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z FESA 817N37 dosahuje zisk téměř 23 db! Středně dlouhá verze FESA 815N37 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze než jedna dlouhá anténa FESA 817N37 UPOZORNĚNÍ: Protože typ FESA 817N37 je velmi dlouhá anténa, je před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití antény (nebo anténního systému)! Velmi dobrá alternativa, rovnocenná anténám Hirschmann FESA UNIX 52 UNIX 100 Řada UNIX Modifikace pro kanály Středně dlouhá a dlouhá verze Počet prvků y/skupina kanálů: Zisk [db] Předozadní poměr [db] (na skupině k31 40) Return loss [db] Vyzařovací úhel (pro pokles -3dB) : (výrobce nespecifikoval roviny H a V) Celková délka Odpor větru [N] (rovina není specifikována) Poznámky: 52 21; 29; 30; 33; 37; 38; 40; 12;13,5;14;14,5; 14; 13,5;12,3 Výrobce neudává mm ; 23; 31; 35 36; 40; 13; 14; 16; 17; 16; 27 Výrobce neudává mm 176 Typ TRIAX UNIX 100 je nejvýkonnější anténa, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřče antém UNIX 100 na kanále 35 dosahuje zisk téměř 23 db! Středně dlouhá verze TRIAX UNIX 52 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze UNIX 52 než jedna dlouhá UNIX 100. UPOZORNĚNÍ: Protože typ UNIX 100 je velmi dlouhá anténa, je před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití antény (nebo anténního systému)! Alternativa rovněž dobrá, nejlépe na Wendelstein, na příjem Hirschau už ne tak ekonomická ANT ANT Řada LAMBDA Modifikace pro kanály (středně dlouhé a dlouhé antény) Počet prvků Max. zisk dbi Předozadní poměr db Return loss db Vyzařovací úhel (pro pokles -3dB) Celková délka Odpor větru při 120Km/h (720N/m2) Kg (N) 9 >< prvků 15 (=12,8 db) mm 16 (156.96) 15 >< prvků 16.5 (=14,3 db) mm 19 (186.39)

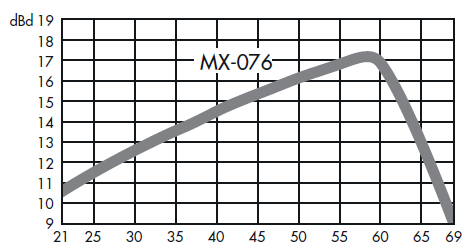

11 Průběh zisku obou antén v závislosti na frekvenci (kanálu). Pozor! Na grafu je zisk udáván v dbi, tj. vztažený na izotropní dipól, zisk vůči reálnému dipólu je o 2.15 db menší! Poznámky: Anténa Fracarro Lamda ANT51392 je určena do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřče z těchto antén na kanálech 34/35 dosahuje zisk o pár málo desetin nad 20 db, na kanále 23 to již je cca 19,5 db. Po stránce zisku dlouhá Delta zůstává za anténami Hirschmann FESA či UNIX 100. Středně dlouhá verze Lambda ANT je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhá verze než jedna dlouhá Lamda ANT51392 UPOZORNĚNÍ: Protože typ ANT51392 je velmi dlouhá anténa, je před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití antény (nebo anténního systému)! Alternativa k anténám Fracarro Delta, rovněž italské výroby: Typ D Řada LX line Modifikace pro kanály Středně dlouhá a dlouhá verze Typ D Počet prvků Max. zisk [dbi] Předozadní poměr [db] Return loss [db] Vyzařovací úhel (pro pokles -3dB) Celková délka Odpor větru (bližší určení výrobce neudal) [N] 40 (10 >< prvků) 13 15(=10,8 12,7dB) (pro k38) Výrobce neudává mm 10,5 Alternativy české výroby k výše uvedeným anténám zahraniční výroby: 60 (15 >< prvků) 14,5 16,5(=12,3 14.3dB) 29 (pro k38) Výrobce neudává mm 16,5 Poznámky: Dlouhá verze antény Emme Esse LX line je určena do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřčlenný systém z těchto antén na kanálech dosahuje zisk kolem 20 db, na kanále 35 i o pár málo desetin více! Po stránce zisku dlouhá LX line zůstává za anténami Hirschmann FESA či UNIX 100. Středně dlouhá verze LX line je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhá verze než jedna dlouhá LX Line ANT51392 V nejnovějším nabídkovém katalogu Emme Esse (2013) není vidět dlouhá verze LX Line, nicméně třeba v případě potřeby dotázat starých zásob. UPOZORNĚNÍ: Typ Emme Esse D je velmi dlouhá anténa - před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a efekt může být i horší, než při použití menší a méně výkonné antény! Kovoplast,Yagi typ S 2032 GL Vaten, Yagi typ S 2032 GL 20-prvková Yagi dimenzovaná pouze pro skupinu kanálů Skupina kanálů: Zisk [db]: Předozadní poměr [db] Činitel odrazu (ČSV) Vyzařovací úhel : V horizontální rovině Ve vertikální rovině ,5 13,4 24 Výrobce neudává

12 Celková délka 2000 mm Odpor větru : Výrobci nespecifikují Poznámky: Tato anténa je vhodná zejména pro sestavení anténního systému sestávajícího ze dvou nebo čtyřech antén tohoto typu tam, kde zisk jediné antény k zajištění dostatečné úrovně signálu nestačí. Zisk této antény je však o nejméně 3 db menší než zisk výše uvedených typů antén Hirschmann či Triax-Unix 100, menší o 2 db než Kathrein AOP 52 a o 1 db horší než Antény Fracarro a Emme Esse na kanále 35. Na kanále 30 zisk již klesá na 12 db a je i zhoršení činitele stojatých vln, byť nevelké. Použít k současnému příjmu dvojice kanálů však je rovněž tato anténa dobře použitelná, dvojče anebo i čtyřče z těchto antén rovněž přináší dobrý efekt. Pro použití na příjem vysílače Hisrchau/Rotbühl je to i anténa ekonomická, z hlediska elektrických vlastností i rovnocenná zde uvedeným typům firem Fracarro a Emme Esse. UPOZORNĚNÍ: Rovněž u dvacetiprvkové yagi, a zvláště pokud je záměr instalovat systém sestávající ze dvou nebo čtyřech těchto antén, třeba před definitivním rozhodnutím o realizaci takového záměru pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití jediné antény anebo i případně antény ještě menší a méně výkonné! PRO PŘÍJEM VYSÍLAČE: Mux Mnichov Mux BR1(ARD) Mux Pro7Sat1 Wendelstein Typ MX-046 Typ MX-076 Širokopásmové antény pro rozsah kanálů Středně dlouhá a delší středně dlouhá verze se čtyřnásobnými direktory Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) V horizontální rovině Ve vertikální rovině Celková délka Odpor větru v horizontální rovině [N] Ve vertikální rovině [N] Zisk [db] 15, mm , mm Průběh zisku obou antén v závislosti na frekvenci (kanálu) Poznámky: Typ ALCAD MX-076 je nejvýkonnější anténa fy Alcad určená, do nejobtížnějších příjmových podmínek, avšak za předpokladu prověřené vyhovující homogenity elmg. pole signálu. Čtyřče antém MX-076 na kanálech -58 dosahuje zisk až k 23 db! Středně dlouhá verze MX-046 je určena přednostně do soustav ze dvou nebo 4 antén při horší homogenitě elmg. pole signálu má šanci vyhovět lépe dvojice antén této středně dlouhé verze MX-046 než jedna dlouhá MX-076 UPOZORNĚNÍ: Protože typ ANT51392 je velmi dlouhá anténa, je před rozhodnutím o jejím pořízení a instalaci nutno pečlivě ověřit, že pole intenzity signálu je v geometrickém prostoru koule, opsané kolem antény, příp. kolem uvažované soustavy dvou nebo čtyř těchto antén, je homogenní, a to dlouhodobě! V opačném případě není výkon této antény využit a dokonce naopak: Efekt může být i horší, než při použití antény (nebo anténního systému)! Další velmi dobrá alternativa antén Alcad : Alcad Širokopásmová anténa pro rozsah kanálů Středně dlouhá s dvojitou direktorovou řadou Typ BU-456

13 Max. zisk db Předozadní poměr db Return loss [db] Vyzařovací úhel (pro pokles -3dB) V horizontální rovině Ve vertikální rovině Celková délka [mm] Odpor větru v horizontální rovině [N] Ve vertikální rovině [N] Průběh zisku antény v závislosti na frekvenci (kanálu) Zisk [db] Poznámky: Typ ALCAD BU-456 má při délce 1m30 zisk na úrovni 5 λ dlouhé klasické Yagi. Předurčena malým zatížením větru i vahou a do soustav s montáží na nosné výložníky za reflektorem. Dvojice antén na kanálech -58 vykazující zisk až 17 db osvědčí se i při příjmu slabého signálu vykazujícího horší poměry co do homogenity jeho elmg- pole. Čtyřče těchto antém dosahuje zisk až 20 db. Jako solo anténa je tento typ praktický pro příjem signálu s úrovní již dbµv. Důležité poznámky:! Nejpozději do dvou let budou v ČR/SR na kmitočty v těsném sousedství horní části TV pásma UHF umístěny rozsáhlé sítě LTE internetu s kmitočtem downlinku MHz, uplink bude provozován v pásmu MHz. Aby provoz internetu nezarušil, případně vůbec nerušil příjem televize, bude nutné instalovat antény, vykazující vysoký zisk ještě na kanále 60, avšak co nejméně citlivé na frekvence nad kanálem 60. Z tohoto důvodu doporučuji nepořizovat si na nové instalace starší typy, dimenzované pro příjem kmitočtového rozsahu až po kanál 69 (862 MHz). Vzhledem k odstoupení pásma 791 až 862 MHz ve prospěch LTE internetu se očekávají na trhu antény i dalších výrobců s omezením přijímaného rozsahu shora kanálem 60, označovány jsou LTE. Právě tyto typy doporučuji. Při příjmu vysílačů, jejichž multiplexy jsou vysílány na kanálech horní části pásma UHF (kanály 50 až 60) je sice přesná dolní hranice zarušených kanálů dána intenzitou rušivého signálu a rovněž schopností jeho tlumení obvody slučovačů všech používaných antén, nicméně třeba brát v úvahu, že běžné zádrže LTE internetu, které jsou již v zemích EU LTE v pásmu 791 až 862 již provozujících, mají na kanále 60 také útlum žádoucího televizního signálu i 6-7 db, na kanále 59 ještě 3 db, na kanále 58 a nižších už to je i dobře provedených zádrží už jen 1,2-1,5 db. Toto tlumení filtrem LTE, jenž bude potřeba vřadit mezi anténu a anténní zesilovač, se v regionech ČR sousedících s Bavorskem se to týká hlavně západočeských vysílačů českých multiplexů 3 a 4, pracujících v rozsahu kanálů Průchozí útlum zádrže LTE 1,5 až 3 db může zhoršit - či v krajním případě i ve dnech nepříznivých podmínek šíření elektromagnetických vln likvidovat příjem signálu Wendelsteinu na kanálech 52, 54 a 56. Zvyšování výkonu antén jejich řazením do soustav ze dvou- popř. čtyř antén: Uspořádání antén do dvojice s cílem zvýšení zisku. Ustavením dvojice antén v určité vzájemné vzdálenosti od sebe dv u antén vertikálně polarizovaných a dh u antén horizontálně polarizovaných, umožňuje navýšení zisku oproti jedné anténa o 3 db minus ztráty, dané jakostí symetrizačního členu, fázovacího vedení a fázovacího článku. Aby tyto ztráty byly co nejvíce minimalizovány, nutno dbát, aby tyto členy sfázování antén byly co nejlepší jakosti, v praxi aby jejich útlum nepřevyšoval db. Vzdálenosti dh, dv viz výše údaje doporučovaných antén. V případě, kdy je třeba potlačit nežádoucí signál vysílače z českého vnitrozemí na stejném, v některých případech i sousedním kanále, bude vzdálenost dh jiná, a záviset bude na úhlu svíraném směrem příjmu žádoucího signálu se směrem úhlu nežádoucího signálu, a navýšení zisku v takovém případě bude menší než 3 db, pokud nenastane případ, kdy výsledná dh bude rovna dh pro nejvyšší navýšení zisku. Protože s výjimkou vysílače Ochsenkopf všechny další bavorské vysílače DVB-T, jejichž signál trvale přesahuje na území ČR, vysílají s vertikální polarizací, zatímco české vysílače s horizontální, nelze potlačit nežádoucí signál vysílače z českého

14 vnitrozemí na stejném, v některých případech i sousedním kanále, korigováním vzájemné vzdálenosti antén. Rovněž v případě, kdy signál z vnitrozemí přichází ze směru přesně opačného, než signál německého vysílače, nelze použít metodu předsunutí jedné antény z dvojčete nebo dvou antén ze čtyřčete o λ/4. Částečně (o 10 až 16 db) však může být signál rušící utlumen rozdílnou polarizací ovšem pokud nedojde vlivem odrazů k částečné nebo plné depolarizaci Správné sfázování anténního dvojčete Každou z obou antén nutno nejprve připojit ke koaxiálnímu kabelu přes symetrizační člen, transformující impedanci 300 Ω symetrického výstupu antény na asymetrickou impedanci kabelu 75 Ω. Nákup a instalace symetrizačního členu odpadá u antén, dodávaných s vestavěným symetrizačním členem a připojením na F-konektor. Úseky 75-ohmového kabelu mezi bodem připojení antény a bodem styku těchto úseků musí být naprosto shodné délky. V místě spojení obou úseků kabelu od antén je výsledná impedance 37,5 Ω, neboť jde o paralelní spojení dvou impedancí 75 Ω. Impedanci 37,5 Ω v bodě, ve kterém jsou spojeny svody obou spojení proto nutno transformovat na impedanci 75 Ω. Toho se dosahuje propojením bodu styku obou svodů antén transformačním vedením o délce λ/4, o impedanci 50 Ω. V praxi to je kus kabelu určeného hlavně pro WiFi antény a Access pointy. λ/4 je délka souosého vedení, jehož dielektrikem je vzduch, u skutečného koaxu je tento prostor vyplněn dielektrikem z umělé hmoty, v němž je rychlost elmg. vlny pomalejší než ve vzduchu. Proto skučená délka l transformačního 50-Ω kusu kabelu bude l = λ/4. Vk, kde Vk je tzv. činitel zkrácení, daný vlastnostmi dielektrika kabelu. Pro běžně v ČR dostupné kabely Belden H-16 či Tri-Lan 240, používajících dielektrikum polyetylén, je Vk =0.81.U jiných kabelů vždy při koupi třeba zjistit, jaký mají Vk. UPOZORNĚNÍ: Tato sfázování je laděné, lze je použít jen pro skupinu kanálů, nikoliv na celé TV pásmo! U bavorských vysílačů jde o rozsah v nejkrajnějším případě sedmnácti kanálů, u většiny vysílačů však menším, což lze ještě jako skupinu kanálů ještě tolerovat z důvodů, že vstupy anténních předzesilovačů mají určitou toleranci impedančního nepřizpůsobení, které takto vznikne. Připojení přívodů antén k transformačnímu λ/4-vedení a λ/4-vedení ke svodu: V současné době není na tuzemském trhu hotový spojovací článek fázovacího vedení, lze jej však vyrobit v běžné domácí dílně: Instalace je možná do krabičky z galvanicky pocínovaného plechu Fe plechu eventuálně i s předvrtanými otvory pro panelové F- konektory. Propájení vývodů a λ/4 vedení dle názorného obrázku. Uspořádání antén do čtyřčlenné soustavy Čtyři antény lze uspořádat do čtyřčete buď v sestavě dvě na dvě, tj. dvě dvojčata patro, anebo do rovinného čtyřčete. V obou případech je umožněno navýšení zisku oproti jedné anténě o 6 db. Vzájemná vzdálenost antén ve vodorovné rovině dv je stejná, jako u dvojčete, bude pro antény se ziskem menším než 14 db o něco menší než vzdálenost pater dh. Pro antény s větším ziskem než 14 db je dv = dh. Vzdálenosti dh i dv je pro jednotlivé typy antén jsou podány ve výše uvedeném přehledu antén. Při uspořádání rovinného čtyřčete se zmenší dvakrát vyzařovací úhel. Sfázování anténního čtyřčete Délky l transformačního λ/4 vedení pro WiFi-kabel s PE dielektrikem (Vk = 0.81) Skupina kanálů vysílač (síť) λ [cm] l [cm] Ochsenkopf 54,0 11, Amberg/Rotbühl 58,0 12, Hoher Bogen 51,2 10, Brotjackelriegel 57,4 11, Wendelstein 51,7 10, Wendelstein 40,6 8,2 Připojení jednotlivých antén k balunu v soustavě čtyřče pro horizontální polarizaci Připojení jednotlivých antén k balunu v soustavě čtyřče pro vertikální polarizaci Každou z obou antén nutno nejprve připojit ke koaxiálnímu kabelu přes
