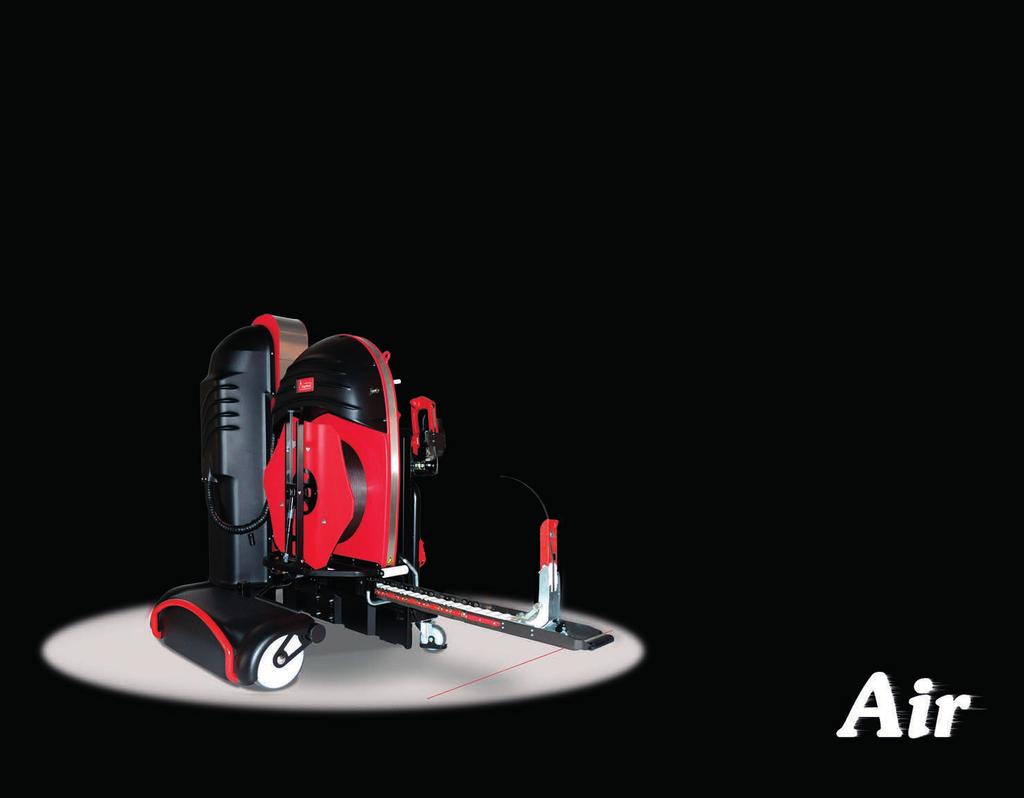

3 ErgoPack Air ErgoPack Air ErgoPack Air

4 Vaše efektivita, Váš komfort, Vaše bezpečnost. Vaše požadavky pro nás byly hnacím motorem! Děkujeme za ně.

5

6 All in one?

7 All in AIR ergonomie, mobilita, flexibilita, inovace, spolehlivost, bezpečnost, automatizace, komfort, efektivita....když plně automatizované stroje dosahují svých limitů. Jednoduše jedinečné!

8

9 Jednoduše unikátní: patentovaný plovoucí dvojitý vodící řetěz.

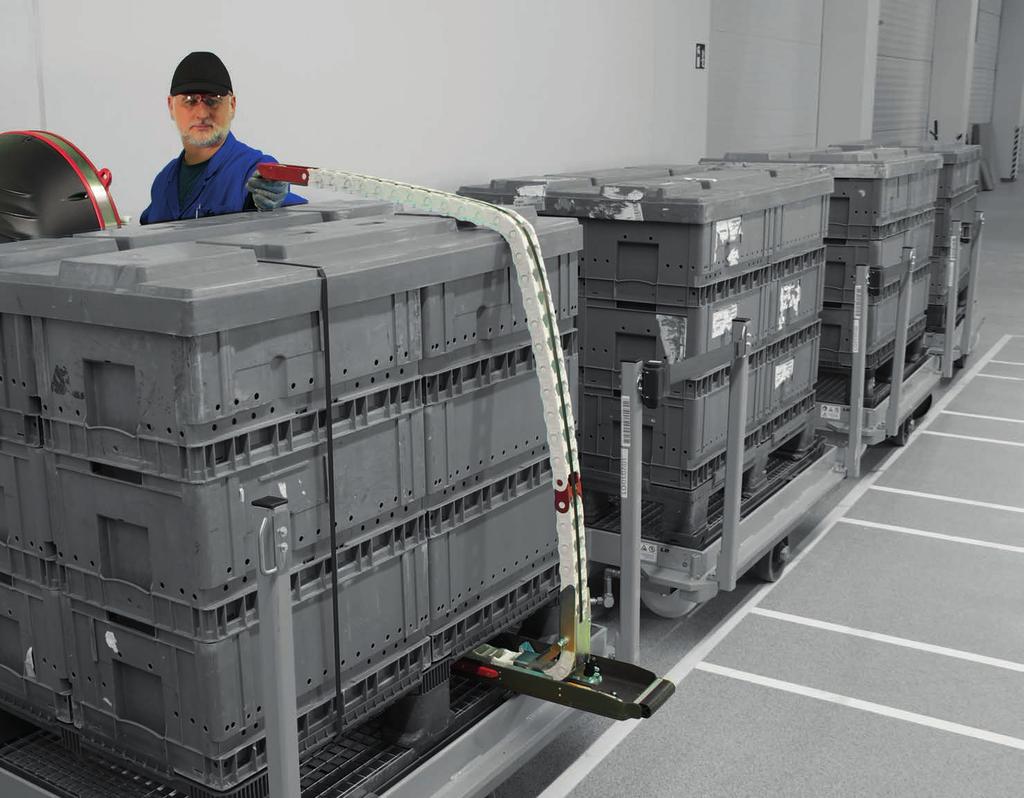

10 Může páskovat palety, umístěné ve výšce, např. na dopravnících, zvedacích stolech a vozících různých druhů. Individuálně se přizpůsobí daným okolnostem úžasně flexibilní!

11

12 Plovoucí vodící řetěz se pohybuje pod paletou a je výškově nastavitelný až do výšky 580 mm. Ale samozřejmě může páskovat také palety stojící na zemi!

13 Ve výšce s AIR.

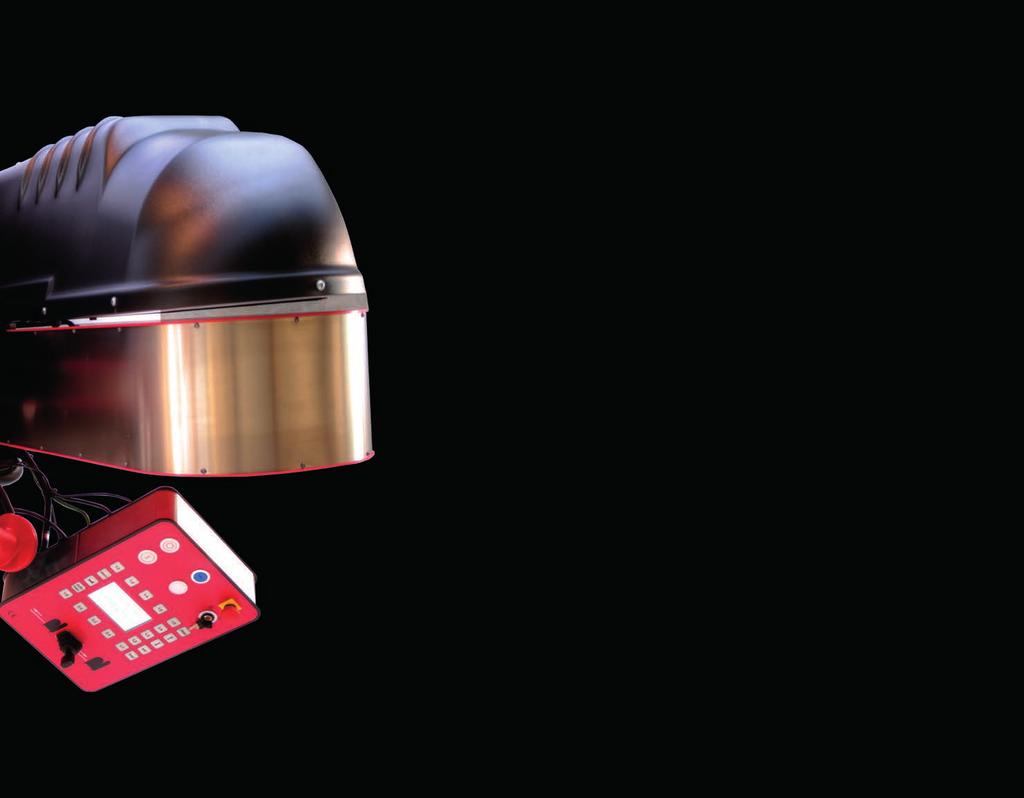

14 Nakonec vyjede na opačné straně nahoru a směřuje nad paletou přímo do ruky obsluhy. Revoluční!

15

16 Rovněž plovoucí: integrovaná svařovací hlava na držáku Triplex-Tool-Lift. Svařovací hlava je obsluhou bez námahy přiváděna k balenému zboží. Stisknutím tlačítka dojde k přesnému utažení pásky. Páska je nakonec automaticky svařena a odříznuta.

17 ErgoPack to zvládne! Opět!

18

19 Vyvinuto na základě zkušeností dokonale přizpůsobeno Vašim potřebám. Ultrazvukové senzory s kuželovým vyzařováním detekují automaticky šířku palety a přenášejí údaj do řídicí jednotky - bez zásahu obsluhy.

20

21 Navrženo pro Vaše pohodlí. Integrovaný laser uživatelům spolehlivě zobrazuje odstup a orientaci stroje k paletě.

22

23 Bezpečnost nesnese kompromisy. Rozměrná tlačítka pro provoz s pracovními rukavicemi.

24

25 Mobilita - bezpečné a rychlé páskování všude. Mobilita díky tvrdým gumovým kolečkům se speciální povrchovou úpravou a provozem baterie až pro 500 cyklů páskování. Páskujete tam, kde stojí paleta, ne naopak!

26

27 Kdo říká, že nemůžete mít všechno? Nejen systém sám o sobě, ale také jeho provedení například speciálně vyvinuté rukojeti, které odpovídají nejnovějším znalostem ergonomie a garantují rychlý, efektivní a bezpečný chod práce.

28

29 Design nezná hranic. Naši designéři odvedli skvělou práci. Stroj, který odpovídá technickým i estetickým požadavkům!

30

31 Intralogistika dneška potřebuje inovativní a efektivní páskování zítřka, pro zdravé lidi v budoucnosti. ErgoPack Air ErgoPack Air ErgoPack Air

32 Popis výrobku: Rozměry: včetně ovládacího panelu šířka : 1360 mm 1340 mm hloubka: 1240 mm výška min mm (při minimální páskovací výšce) výška max mm (při maximální páskovací výšce) bez obsluhovacího panelu 1120 mm váha: 280 kg (včetně akumulátoru a svařovací hlavy, bez vázací pásky) Kompletně připravený k obsluze, včetně svařovací hlavy a výměnného akumulátoru, bez vázací pásky. Maximální rozměry palety: šířka: 2,40 m *, výška: 2,00 m * (samonosné až do vysunutí max. 2,0 m) Pro páskování nad 2 m je potřeba podpora ve vzdálenosti 1,0 m až 1,8 m. Do 2,40 m.

33 Minimální světlá výška: 50 mm Minimální světlá šířka: 180 mm Maximální výškový rozdíl mezi podlahou a paletou: 580 mm (volitelné nastavení na 680 mm) elektronicky nastavitelná výška v pěti uložitelných výškových polohách Nastavení rozsahu šířky palety: a) manuálně b) automatická detekce šířky ultrazvukovým snímačem Displej: Vstupní napětí: Nabíječka: barevný 4,3 palcový displej se speciálním dotykovým displejem, umožňujícím práci v rukavicích 24 V DC speciální ErgoPack Dual 3-step charger 2x 12 V Akumulátor: 24 V DC, Pb, doba nabíjení cca 8-9 hod., cca 500 cyklů páskování na jedno nabití Složení dvojitého vodícího řetězu: 1. vodící řetěz: vysokopevnostní, vyztužen skelnými vlákny, bezúdržbový speciální řetěz 2. nosná část řetězu: tuhá speciální část řetězu z vysokopevnostních hliníkových U-profilů. Spoje z legovaných ocelí šroubů a bezúdržbových, samomazných pouzder slinutého bronzu Svařovací hlava: ErgoPack Air : ErgoPack Air : ErgoPack Air : šířka pásky 9 13 mm, do N utahovací síly šířka pásky mm, do N utahovací síly šířka pásky mm, do N utahovací síly
