1 Střední odborné učiliště, Blatná, U Sladovny 671 Témata pro přípravu žáků na závěrečnou zkoušku učební obor H/001 Elektrikář zaměření slaboproud Písemná část: 1. Návrh napájecího zdroje - schéma zapojení zdroje, určení velikosti transformátorových plechů, počty závitů a průměry vodičů - popis funkce usměrňovače, filtračního členu a stabilizace napětí - návrh plošného spoje 2. Stabilizátor napětí - z katalogu zjistit parametry Zenerovy diody - určení velikosti napětí na vstupu a činitele stabilizace zadaného stabilizačního obvodu 3. Tranzistory a) tranzistor jako zesilovač vysokofrekvenční, nízkofrekvenční zadáno schéma zapojení - určení U ce a I c, stabilizace pracovních bodů - určení zesílení, vliv kapacit v obvodu na parametry zesilovače b) tranzistor jako spínač zadáno zapojení - určete minimální napětí U1 na plné otevření tranzistoru. Proudový zesilovací činitel H21 stanovte z katalogu. 4. Děliče napětí odporový, frekvenčně závislý dělič - derivační a integrační článek - výpočty napětí U 2, fázorový diagram 5. Operační zesilovače, generátory - podrobný popis funkce předloženého zapojení 6. Logické obvody a) návrh signalizačního obvodu pomocí logických hradel, vstupy A,B,C, výstup Y - vytvořit pravdivostní tabulku podle zadání, sestavit logický výraz pro funkci Y - nakreslit schéma zapojení b) zadána sestava hradel v logickém zapojení - zjednodušte následující logický obvod a podle výsledné funkce nakreslete schéma s hradly 7. Měření Uveďte způsoby měření elektrických veličin včetně schéma zapojení - proudu, napětí odporu - energie, výkonu - kapacity, indukčnosti - frekvence - výpočet předřadného odporu (V metr) - výpočet bočníku (A metr) 8. Rezistory, kondenzátory - výpočet odporu, kapacity - řazení odporů, výpočet celkového odporu, kapacity 9. Kirchhoffovy zákony - I. a II. Kirchhoffův zákon - použití KZ ve schématech, výpočty 10. Obvody RCL - výpočty X L, X C - fázorový diagram - sériový a paralelní rezonanční obvod - výpočet rezonančního kmitočtu - výpočet činitele jakosti Q

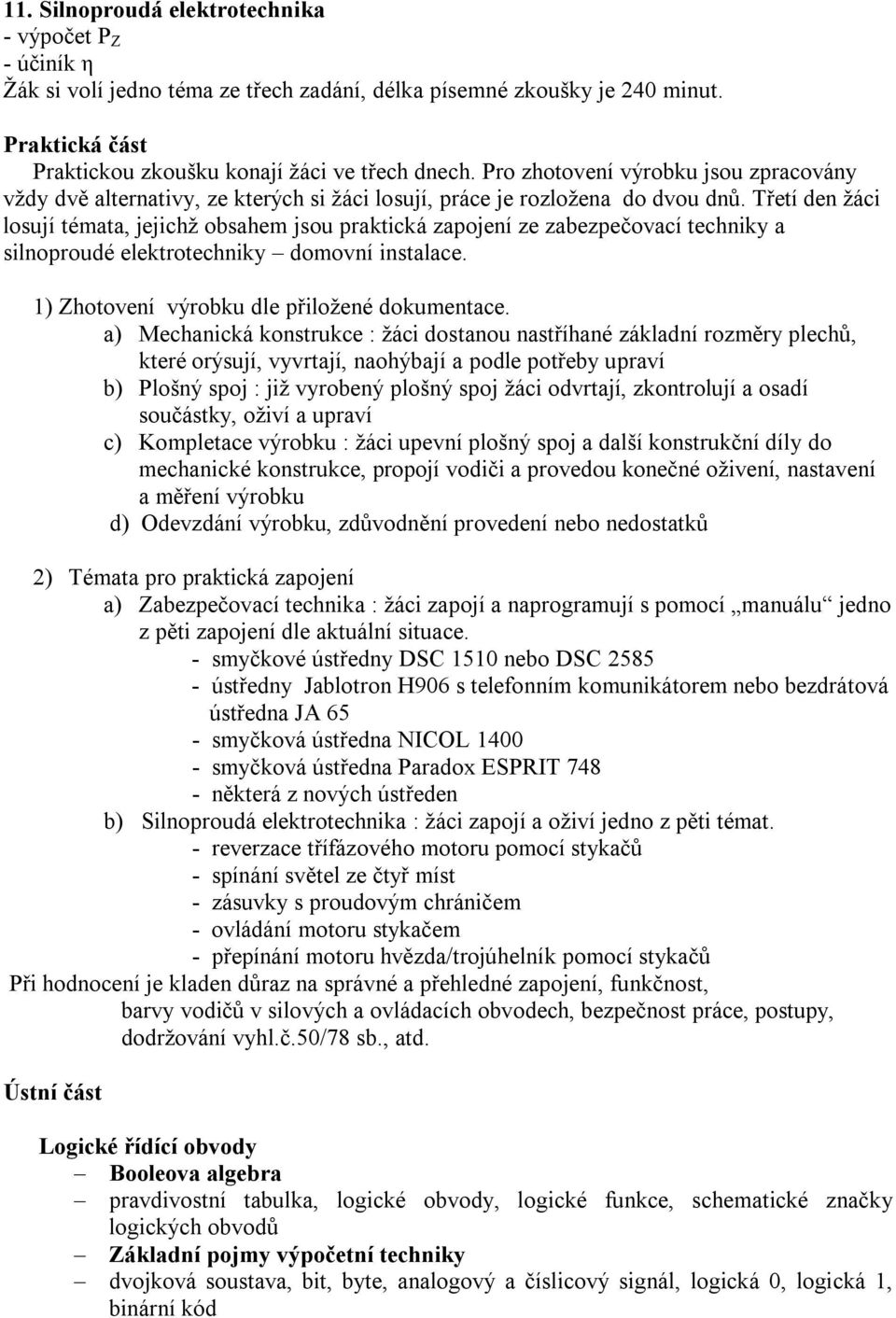

2 11. Silnoproudá elektrotechnika - výpočet P Z - účiník η Žák si volí jedno téma ze třech zadání, délka písemné zkoušky je 240 minut. Praktická část Praktickou zkoušku konají žáci ve třech dnech. Pro zhotovení výrobku jsou zpracovány vždy dvě alternativy, ze kterých si žáci losují, práce je rozložena do dvou dnů. Třetí den žáci losují témata, jejichž obsahem jsou praktická zapojení ze zabezpečovací techniky a silnoproudé elektrotechniky domovní instalace. 1) Zhotovení výrobku dle přiložené dokumentace. a) Mechanická konstrukce : žáci dostanou nastříhané základní rozměry plechů, které orýsují, vyvrtají, naohýbají a podle potřeby upraví b) Plošný spoj : již vyrobený plošný spoj žáci odvrtají, zkontrolují a osadí součástky, oživí a upraví c) Kompletace výrobku : žáci upevní plošný spoj a další konstrukční díly do mechanické konstrukce, propojí vodiči a provedou konečné oživení, nastavení a měření výrobku d) Odevzdání výrobku, zdůvodnění provedení nebo nedostatků 2) Témata pro praktická zapojení a) Zabezpečovací technika : žáci zapojí a naprogramují s pomocí manuálu jedno z pěti zapojení dle aktuální situace. - smyčkové ústředny DSC 1510 nebo DSC ústředny Jablotron H906 s telefonním komunikátorem nebo bezdrátová ústředna JA 65 - smyčková ústředna NICOL smyčková ústředna Paradox ESPRIT některá z nových ústředen b) Silnoproudá elektrotechnika : žáci zapojí a oživí jedno z pěti témat. - reverzace třífázového motoru pomocí stykačů - spínání světel ze čtyř míst - zásuvky s proudovým chráničem - ovládání motoru stykačem - přepínání motoru hvězda/trojúhelník pomocí stykačů Při hodnocení je kladen důraz na správné a přehledné zapojení, funkčnost, barvy vodičů v silových a ovládacích obvodech, bezpečnost práce, postupy, dodržování vyhl.č.50/78 sb., atd. Ústní část Logické řídící obvody Booleova algebra pravdivostní tabulka, logické obvody, logické funkce, schematické značky logických obvodů Základní pojmy výpočetní techniky dvojková soustava, bit, byte, analogový a číslicový signál, logická 0, logická 1, binární kód

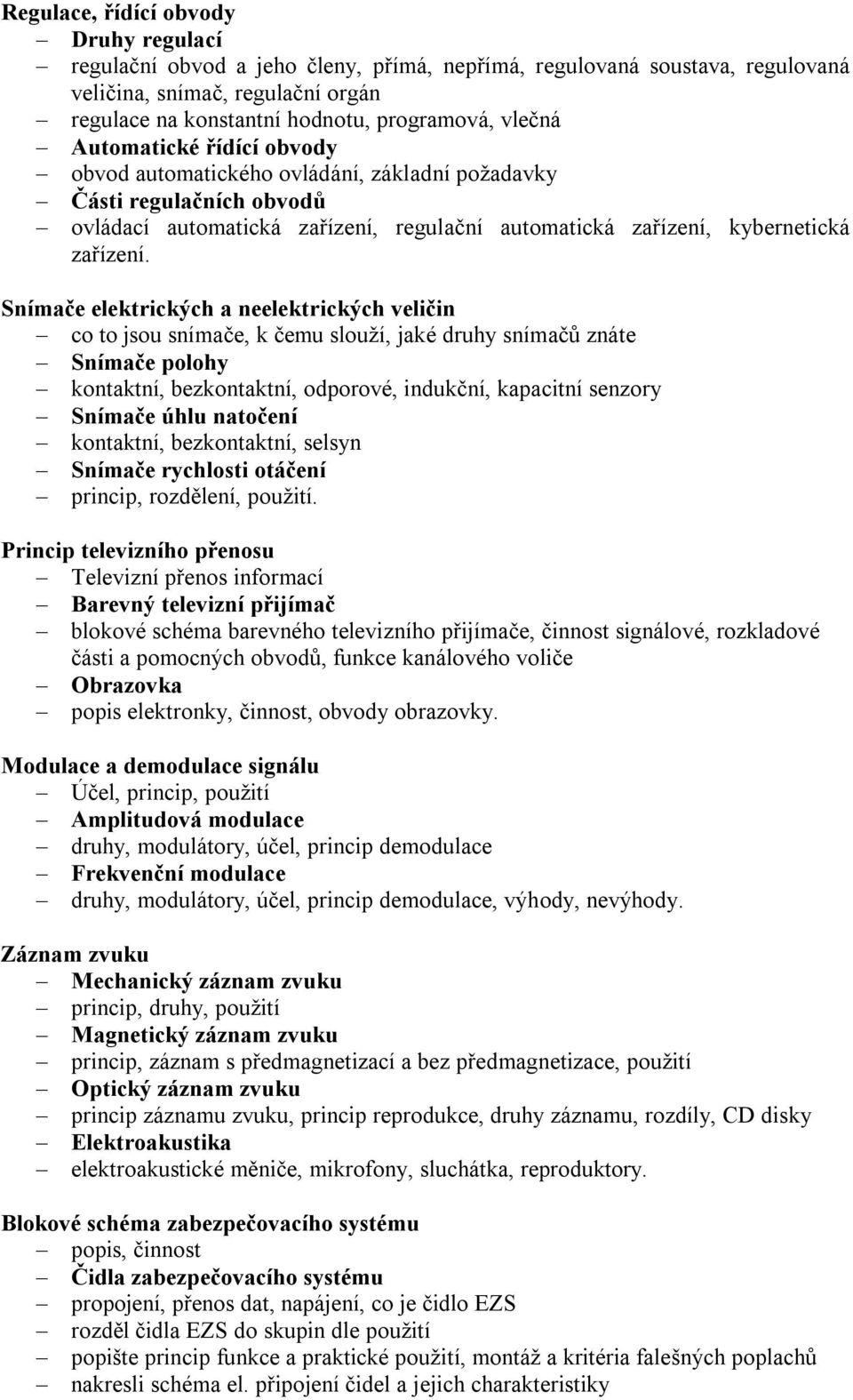

3 Regulace, řídící obvody Druhy regulací regulační obvod a jeho členy, přímá, nepřímá, regulovaná soustava, regulovaná veličina, snímač, regulační orgán regulace na konstantní hodnotu, programová, vlečná Automatické řídící obvody obvod automatického ovládání, základní požadavky Části regulačních obvodů ovládací automatická zařízení, regulační automatická zařízení, kybernetická zařízení. Snímače elektrických a neelektrických veličin co to jsou snímače, k čemu slouží, jaké druhy snímačů znáte Snímače polohy kontaktní, bezkontaktní, odporové, indukční, kapacitní senzory Snímače úhlu natočení kontaktní, bezkontaktní, selsyn Snímače rychlosti otáčení princip, rozdělení, použití. Princip televizního přenosu Televizní přenos informací Barevný televizní přijímač blokové schéma barevného televizního přijímače, činnost signálové, rozkladové části a pomocných obvodů, funkce kanálového voliče Obrazovka popis elektronky, činnost, obvody obrazovky. Modulace a demodulace signálu Účel, princip, použití Amplitudová modulace druhy, modulátory, účel, princip demodulace Frekvenční modulace druhy, modulátory, účel, princip demodulace, výhody, nevýhody. Záznam zvuku Mechanický záznam zvuku princip, druhy, použití Magnetický záznam zvuku princip, záznam s předmagnetizací a bez předmagnetizace, použití Optický záznam zvuku princip záznamu zvuku, princip reprodukce, druhy záznamu, rozdíly, CD disky Elektroakustika elektroakustické měniče, mikrofony, sluchátka, reproduktory. Blokové schéma zabezpečovacího systému popis, činnost Čidla zabezpečovacího systému propojení, přenos dat, napájení, co je čidlo EZS rozděl čidla EZS do skupin dle použití popište princip funkce a praktické použití, montáž a kritéria falešných poplachů nakresli schéma el. připojení čidel a jejich charakteristiky

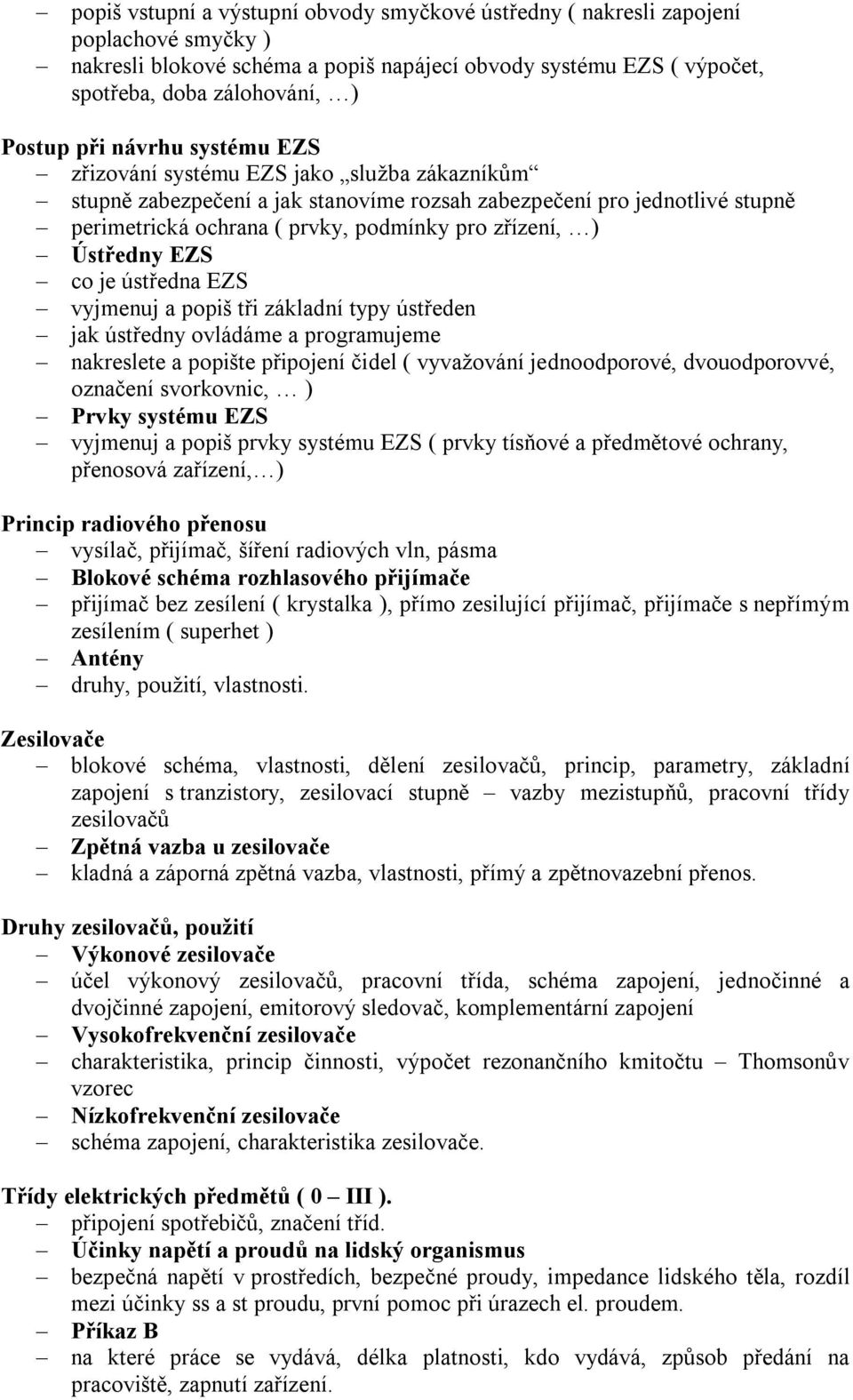

4 popiš vstupní a výstupní obvody smyčkové ústředny ( nakresli zapojení poplachové smyčky ) nakresli blokové schéma a popiš napájecí obvody systému EZS ( výpočet, spotřeba, doba zálohování, ) Postup při návrhu systému EZS zřizování systému EZS jako služba zákazníkům stupně zabezpečení a jak stanovíme rozsah zabezpečení pro jednotlivé stupně perimetrická ochrana ( prvky, podmínky pro zřízení, ) Ústředny EZS co je ústředna EZS vyjmenuj a popiš tři základní typy ústředen jak ústředny ovládáme a programujeme nakreslete a popište připojení čidel ( vyvažování jednoodporové, dvouodporovvé, označení svorkovnic, ) Prvky systému EZS vyjmenuj a popiš prvky systému EZS ( prvky tísňové a předmětové ochrany, přenosová zařízení, ) Princip radiového přenosu vysílač, přijímač, šíření radiových vln, pásma Blokové schéma rozhlasového přijímače přijímač bez zesílení ( krystalka ), přímo zesilující přijímač, přijímače s nepřímým zesílením ( superhet ) Antény druhy, použití, vlastnosti. Zesilovače blokové schéma, vlastnosti, dělení zesilovačů, princip, parametry, základní zapojení s tranzistory, zesilovací stupně vazby mezistupňů, pracovní třídy zesilovačů Zpětná vazba u zesilovače kladná a záporná zpětná vazba, vlastnosti, přímý a zpětnovazební přenos. Druhy zesilovačů, použití Výkonové zesilovače účel výkonový zesilovačů, pracovní třída, schéma zapojení, jednočinné a dvojčinné zapojení, emitorový sledovač, komplementární zapojení Vysokofrekvenční zesilovače charakteristika, princip činnosti, výpočet rezonančního kmitočtu Thomsonův vzorec Nízkofrekvenční zesilovače schéma zapojení, charakteristika zesilovače. Třídy elektrických předmětů ( 0 III ). připojení spotřebičů, značení tříd. Účinky napětí a proudů na lidský organismus bezpečná napětí v prostředích, bezpečné proudy, impedance lidského těla, rozdíl mezi účinky ss a st proudu, první pomoc při úrazech el. proudem. Příkaz B na které práce se vydává, délka platnosti, kdo vydává, způsob předání na pracoviště, zapnutí zařízení.

5 Prostředky základní ochrany (dříve ochrany před dotykem živých částí). vyjmenovat, popsat jednotlivé ochrany Prostředky ochrany při poruše (dříve ochrany před dotykem neživých částí) vyjmenovat, popsat jednotlivé ochrany Vedení a kladení ochranných vodičů průřezy hlavního pospojování, doplňujícího pospojování, využití pospojování, hromosvody části, zemní odpor jednoho svodu. Měření elektrických veličin Měření indukčnosti metody,výpočet, druhy cívek, použití v praxi. Měření odporu metody, výpočet, výsledný odpor sériového a paralelního zapojení rezistorů, Ohmův zákon Měření proudu zapojení, výpočet bočníků, vlastnosti ampérmetrů, změna rozsahu měřícího přístroje. Měření elektrických veličin Měření kapacity metody, výpočet, druhy kondenzátorů, vady, výsledná kapacita sériového a paralelního zapojení kondenzátorů Měření napětí vlastnosti voltmetrů zapojení, výpočet předřadníků, změna rozsahu měřícího přístroje Měření voltampérové charakteristiky diody schéma zapojení, postup Proudové chrániče princip činnosti, zapojení do obvodu, použití, bod rozdělení vodiče PEN na vodič PE a N. Síť TN C, TN S nakreslit schéma sítí, připojení zásuvek a spotřebičů, barvy vodičů. Jištění obvodů zásuvkové, světelné, třífázové, rozdíly v jištění pojistkami a jističi, součinnost velikosti jističů a průřezů vodičů, pravidla činnosti jističů a pojistek. Značení vodičů v třífázové soustavě TN C, TN S značení svorek, barvy vodičů, ovládací obvody v ss a st soustavě, značení holých vodičů. Usměrňovače blokové schéma napájecího zdroje, jednopulsní a dvoupulsní usměrnění, jednofázové a trojfázové usměrnění, filtrace napětí. Násobiče napětí Druhy, použití, celovlněné, půlvlnné násobiče, zapojení, činnost Stabilizátory napětí funkce, druhy stabilizátorů, zapojení, činnost. Tranzistory bipolární provedení funkce, základní zapojení použití.

6 stabilizace, nastavení pracovního bodu, třídy zesilovačů, zesílení. unipolární tranzistory typy unipolárních tranzistorů, rozdíl od bipolárních tranzistorů, použití Vícevrstvé polovodičové součástky tyristor, diak, triak, vlastnosti a použití. Konstrukční úpravy elektronických obvodů rozložení součástek, nežádoucí vazby, stínění (součástek a obvodů), ochrana před účinky tepla. Pájení v elektrotechnice zhotovení tištěného spoje ( způsob a výhody ),osazení součástkami, pájení ( ruční a cínovou vlnou ), cínové pájky Pasivní součástky rezistory, kondenzátory, cívky, vlastnosti, druhy, použití, značení, kmitočtová závislost. Oscilátory podmínky vzniku oscilace, z čeho se skládá oscilátor, zapojení, princip, rozdělení, oscilátory RC, LC, s krystalem, výpočet rezonančního kmitočtu uveďte v jakých částech rádiového a televizního přijímače se oscilátory používají a jakou zde plní funkci Rezonanční obvody druhy, popsat činnost, jak se chová obvod v rezonanci, co je Thompsonův vzorec. Základy elektrotechniky Kirchhoffovy zákony definice I. a II. zákona, použití v praxi, Elektrostatika elektrické pole, siločáry, Coulombův zákon Magnetismus magnetické pole trvalého magnetu, hysterézní smyčka, materiály magneticky tvrdé a měkké. Číslicové mikropočítače základní struktura, bloky mikropočítače, blokové schéma, druhy pamětí, vstupní a výstupní obvody, sběrnice Činnost mikropočítače soubor instrukcí mikroprocesoru, řídící instrukce Řídící technika pro řízení strojů a systémů číslicové obvody,číslicové řízení, blokové schéma. Interní zařízení počítače pevný disk, CD-ROM, disketová mechanika, procesor, operační paměť, grafická karta, zvuková karta, modem Princip práce počítače soubor ( program, datový soubor), složka, struktura složek, názvy souborů a složek Word základní pojmy dokument, formátování, tabelátor, tabulka, graf. Excel základní pojmy buňka, list, sešit, tvorba tabulky.

7 Elektrické stroje a přístroje Synchronní stroje konstrukce, činnost, použití Asynchronní motory konstrukce, činnost, použití Stejnosměrné stroje konstrukce, činnost, použití Druhy zesilovačů v automatizačním procesu princip, rozdělení, použití točivé zesilovače definujte zesílení u těchto zesilovačů. Sdělovací technika čím se zabývá sdělovací technika jaké funkce plní telefonní přístroj, definujte telefonní síť a telefonní ústřednu charakterizujte telefonní přístroj s ústřední baterií a automatickým provozem Dálkový přenos dat využití pevných telefonních okruhů, co je paketování čím je charakterizována digitální síť integrovaných služeb, její druhy Elektrický odpor vodiče výpočet, druhy materiálů, teplotní závislost, termistory Izolanty a dielektrika rozdíl mezi izolantem a dielektrikem, jejich vlastnosti, základní členění, použití v elektrotechnice Práce a výkon ss. a stř. proudu měření výkonu, druhy výkonů, jednotky, maximální, efektivní a střední hodnota, účiník. Rozdělení látek podle vodivosti Vodivostní pásy u látek, rozdíl mezi vodičem, polovodičem a izolantem Polovodiče vlastní a nevlastní vodivost u polovodičů, vlastnosti, použití PN přechod funkce přechodu PN bez vnějšího napětí a s vnějším napětím, druhy diod, funkce, použití a VA charakteristika diod. Tranzistorové klopné obvody Podstata klopných obvodů, astabilní, bistabilní a monostabilní klopný obvod, rozdíly zapojení, činnost klopných obvodů, použití Operační zesilovače charakteristické údaje OZ, schematická značka, vstupy a výstupy základní zapojení OZ Fotoelektrické součástky Přenos optickými vlákny charakteristika elektromagnetické vlny, co je vlnová délka, jak se vypočítá čím se provádí přenos elektromagnetických vln, výhody přenosu optickými vlákny, charakterizujte optické integrované obvody Optické vysílače a optické přijímače

8 jejich funkce, fotorezistor, fotodioda, fototranzistor, dioda LED, vlastnosti, funkce, použití. Integrované obvody charakterizujte integrovaný obvod, jaké má výhody či nevýhody, využití, výroba IO Dělení dle technologie výroby monolitické, vrstvené a hybridní, způsob výroby Dělení dle stupně integrace účel, rozdělení, hustota integrace Výroba křemíku technologie výroby, růst monokrystalu Zkouška se koná před komisí, vlastní zkouška trvá 15 minut, bezprostřední příprava po obdržení otázky činí též 15 minut.
