1 LISY NA HRANATÉ BALÍKY LSB 1290 i-density be strong, be KUHN

2 2

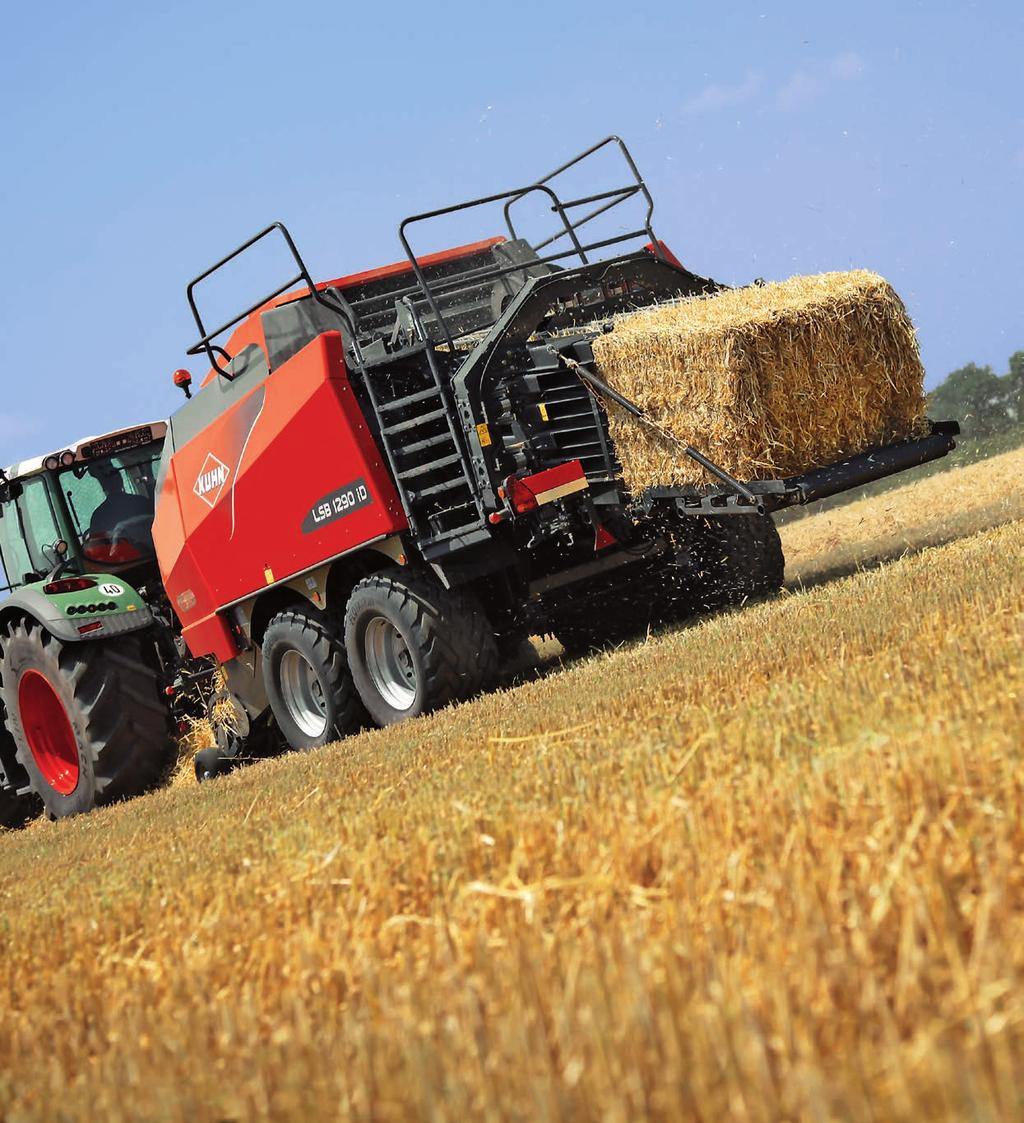

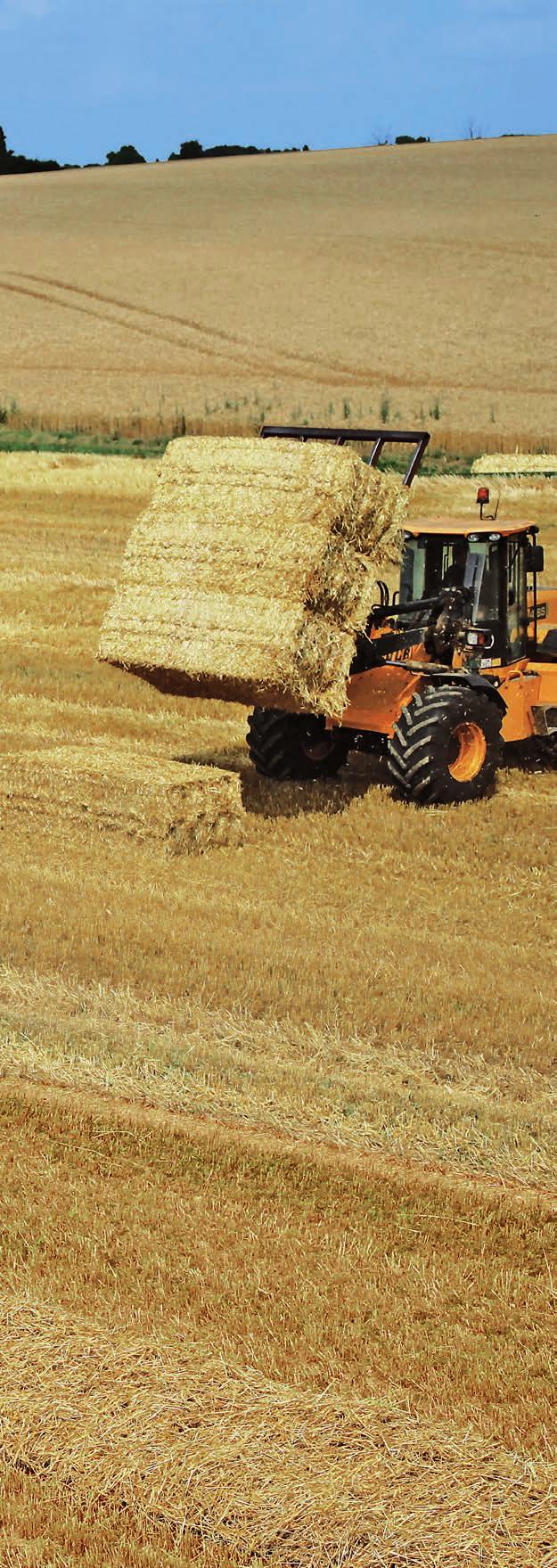

3 LSB 1290 id NOVÁ GENERACE LISŮ NA HRANATÉ BALÍKY S VYŠŠÍM STUPNĚM SLISOVÁNÍ VYŠŠÍ EFEKTIVITA A SNADNĚJŠÍ MANIPULACE Nové lisy LSB 1290 id (i-density) se vyznačují vyšším stupněm slisování materiálu. Díky vyššímu utužení balíku (+25 %) zefektivníte transport, manipulaci a skladování hranatých balíků. VYUŽITÍ PŘI LISOVÁNÍ BIOMASY A ENERGETICKÝCH PLODIN Poptávka po energii celosvětově roste. To s sebou přináší nové příležitosti pro zemědělce. Nové lisy LSB 1290 id jsou vybaveny opotřebitelnými díly pro maimální odolnost a spolehlivost i v provozu ve velmi náročných podmínkách. VÝHODY CHYTRÉHO ŘEŠENÍ Vyšší slisování balíků vede k většímu zatížení lisů a tudíž k nutnosti robustnější a těžší konstrukce lisu. To však neplatí pro nové provedení lisu LSB 1290 id, kde je díky novému provedení lisovacího pístu dosaženo vyššího slisování při stejném příkonu a při stejném zatížení lisu. Model LSB 1290 id Velikost balíků cm Rozměry 4 3 3

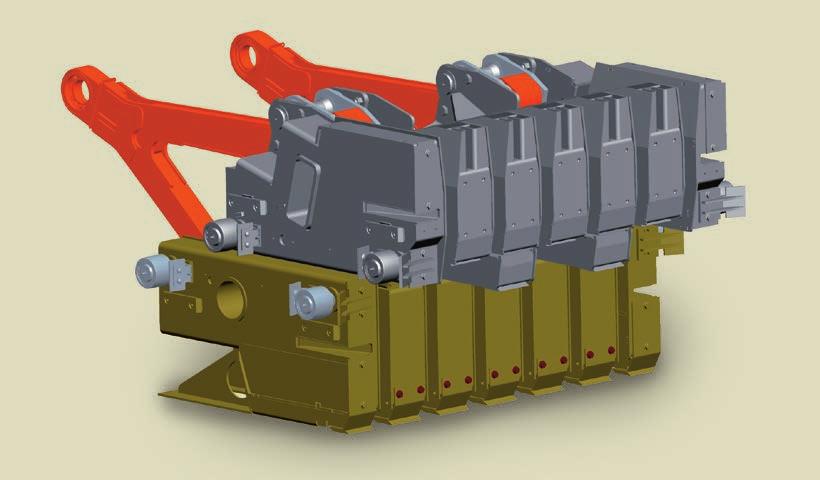

4 TWINPACT VYŠŠÍ SLISOVÁNÍ BALÍKU, MENŠÍ PŘÍKON KVALITA PRÁCE VELKÉ HRANATÉ BALÍKY Běžné lisy lisují hranaté balíky působením zdvihů pístu v lisovací komoře. SYSTÉM KUHN i-density Lisy na hranaté balíky KUHN LSB 1290 id využívají inteligentní systém TWINPACT, který umožňuje vyšší slisování materiálu, aniž by došlo k navýšení zatížení lisu. A jak to funguje? Klíčem je patentované provedení lisovacího pístu. Ten je rozdělen na horní a dolní část, které jsou spojeny táhlem. Při lisování je pak během jednoho zdvihu pístu materiál lisován dvakrát (nejprve horní částí pístu a poté spodní částí pístu). Výsledkem je o 25 % vyšší slisování balíku při zachování stejného příkonu jako u klasických lisů LSB a při zachování stejného zatížení lisu. To znamená, že hnací mechanismus, setrvačník a hlavní rám jsou dimenzovány na stejné hodnoty, jako starší verze. 4

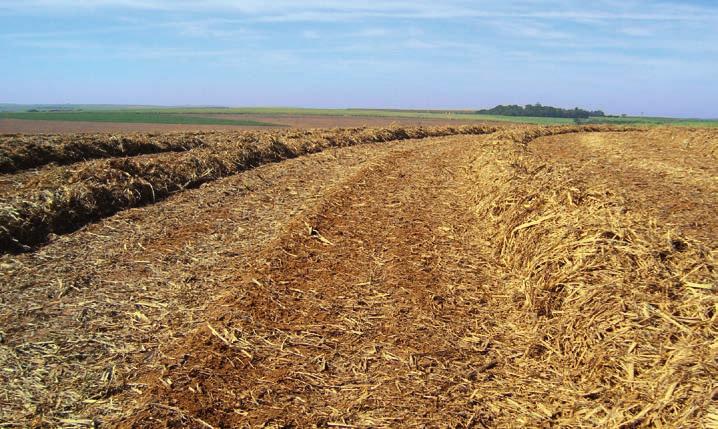

5 POWER DENSITY Bez ohledu na tvar a velikost řádků jsou balíky rovnoměrně lisovány. Podávací vidlice se pohybuje nepřetržitě a zajišťuje jak předlisování materiálu, tak i jeho posun do lisovací komory. Kompletně mechanický systém POWER DENSITY je léty prověřený systém na lisech LSB a staví na něm i nová generace těchto lisů. WORK QUALITY INTEGRÁLNÍ VKLÁDACÍ ROTOR INTEGRÁLNÍ VKLÁDACÍ ROTOR na lisech LSB 1290 id zajišťuje agresivní a plynulé vkládání materiálu za všech podmínek. Hroty na rotoru jsou vyrobeny z velmi odolné oceli a jsou připevněny šrouby, aby je bylo možné snadno vyměnit. Výsledkem je velmi dlouhá odolnost a životnost. 5

6 ZÁKLADNÍ CHARAKTERISTIKA ROBUSTNÍ HNACÍ MECHANISMUS Pro snadnější údržbu a vyšší efektivitu jsou všechny synchronizované části lisu poháněny přes převody nebo hřídele. Systém vkládání a setrvačník jsou jištěny přetěžovacími spojkami pro případ ucpání nebo přetížení stroje. UZLOVAČE Pro zajištění maimální spolehlivosti systému vázání v kombinaci s etrémním slisováním balíků, jsou lisy LSB 1290 id osazeny šesti dvojitými uzlovači. Vázání je dále osazeno velkým ventilátorem, který je poháněn hydraulikou lisu pro čištění uzlovačů a zajištění spolehlivého chodu za všech podmínek. SNADNÝ PŘÍSTUP Snadný, rychlý a pohodlný přístup k lisu. Stejně jako ostatní lisy LSB, lze boy na cívky provázků kompletně otevřít pro lepší přístup k lisu. Na lisu je plošina se zábradlím a žebříkem, díky kterým je výborný přístup k uzlovačům. Kovové jednodílné boční kryty lze kompletně otevřít. NÁPRAVY A KOLA Lis lze osadit jednou nápravou s velkými flotačními pneumatikami 710/40-22,5 nebo tandemovou nápravou. Obě provedení lze vybavit hydraulickými nebo pneumatickými brzdami. Rozvor náprav u tandemového provedení je 135 cm pro dosažení maimální stability a výborných jízdních vlastností. OPOTŘEBITELNÉ DESKY Speciální opotřebitelné desky lisovací komory jsou potaženy tvrdokovem pro maimální životnost. Jejich výměna je velmi snadná. 6

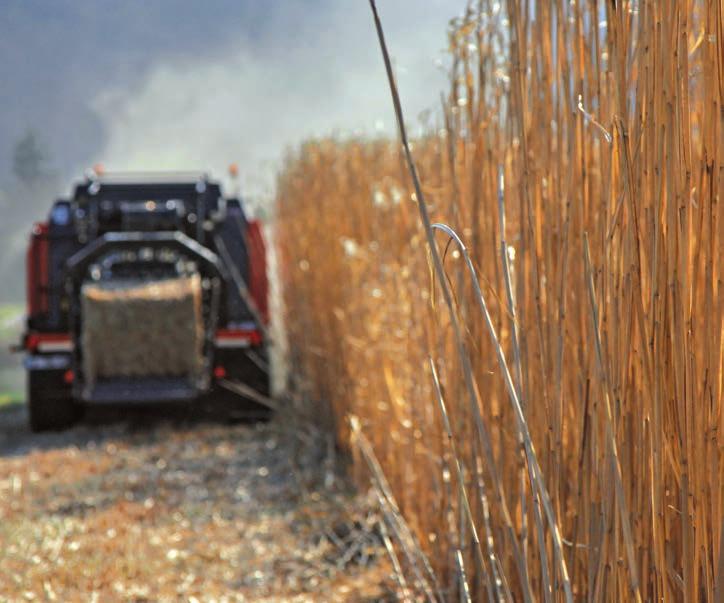

7 BUDOUCNOST LISOVÁNÍ V blízké budoucnosti nebude úkolem zemědělců lidstvo pouze uživit, ale i se podílet na výrobě energie. Kromě pěstování energetických plodin se budou i rostlinné zbytky podílet na výrobě biopaliv další generace. Hranaté balíky budou jisto jistě významným článkem v procesu výroby bioenergie díky snadnému skladování a snadné manipulaci. Proces spalování bioenergie se vyvíjí již několik let. Spalují se materiály jako sláma nebo rákosovité trávy. Právě k těmto účelům se ideálně hodí technologie lisování balíků. Filozofie nových generací biopaliv spočívá v tom, že se budou vyrábět z rostlinných zbytků, aby nekonkurovali potravinářskému průmyslu. Pomocí speciálních technologií lze i ze stébelnatých materiálů vyrobit bioethanol. To dává možnost využít různé typy plodin, které je nutné dopravit do vzdálených továren. To je další příležitost pro využití výhod technologie lisování do hranatých balíků. Technická data Rozměry balíků Šířka Výška Délka LSB 1290 id cm 90 cm 60 cm až 300 cm Sběrač Šířka vkládání 230 cm Průměr sběrače 34 cm Počet řad sběracích per 5 Rozteč per 61 mm Lisovací komora Počet zdvihů pístu 2 46 / min Regulace utužení balíků 6 hydraulických válců Délka lisovací komory 300 cm Ovládání ISOBUS (VT 50 / CCI 100) Vázání Počet uzlovačů 6 Kapacita špulek s provázkem kg Systém vkládání Typ integrálního rotoru OptiFeed OmniCut Nože - 0/11/12/23 Teoretická délka řezanky - 45 mm (1¾ ) Jištění nožů - Jednotlivě Hydraulicky Kola a nápravy Řízená tandemová náprava 400 / Řízená tandemová náprava 500 / Řízená tandemová náprava 560 / Řízená tandemová náprava 620 / Brzdy Vzduchové / hydraulické Rozměry Délka Šířka Výška (m) 790 cm 300 cm 345 cm Hmotnost* kg kg Min. požadavky na výkon traktoru 132 kw (180 hp) 147 kw (200 hp) Požadavky na výkon traktoru se budou lišit v závislosti na lisovaném materiálu, pracovních podmínkách a výbavě na přání. Pro optimální výkon traktoru použijte návod k obsluze. * Závisí na modelu a výbavě na přání 7

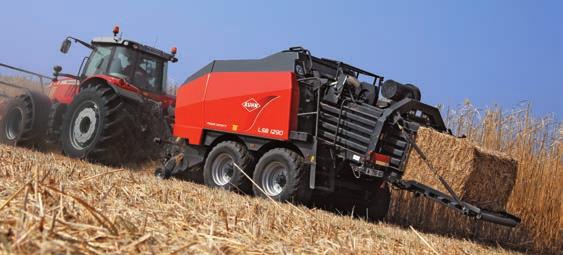

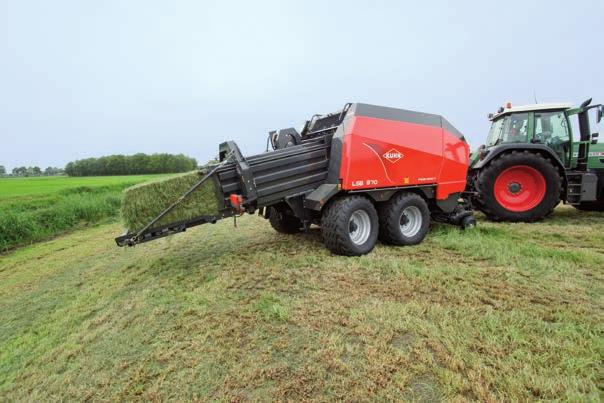

8 LSB 1290 id VŽDY SI VYBERETE OPTIMÁLNÍ LIS NA HRANATÉ BALÍKY Technická data Velikost balíků LSB 870* cm LSB 890 LSB 1270 LSB 1290 LSB 1290 id 80 80/90 cm cm /90 cm cm LSB LSB LSB LSB 1290 Více informací o Vašem nejbližším prodejci značky Kuhn naleznete zde: Navšivte naše kanály na YouTube. Váš dealer KUHN: KUHN CENTER CZ a.s. Tlustice 75 - Hořovice info@kuhncenter.cz Některé stroje mají značnou hmotnost. Vždy berte v úvahu celkovou hmotnost traktoru, jeho nosnost a maimální zatížení na nápravu. Zatížení přední nápravy musí činit minimálně 20% pohotovostní hmotnosti traktoru. Náš stroj je vyrobený ve shodě s evropskými předpisy pro strojní zařízení, platnými v členských státech Evropské unie. V zemích mimo EU naše stroje vyhovují bezpečnostním předpisům těch zemí, kterých se to týká. Některá bezpečnostní zařízení mohou být odstraněna, aby náš prospekt umožnil jasnější zobrazení. Za žádných okolností by neměl být stroj v provozu bez nasazených nezbytných bezpečnostních zařízení (podle specifikací v montážních instrukcích a návodu k obsluze). Ponecháváme si právo změny jakékoliv konstrukce, technických údajů nebo seznamu materiálů bez dalšího oznámení. Naše modely a obchodní značky jsou patentované ve více než jedné zemi. Registrovaná ochranná známka v jedné nebo několika zemích. Prohlédněte si také značku KUHN na: Z důvodu ochrany životního prostředí je tento leták vytištěn na papíru bez obsahu chloru. / Vytištěno v Nizozemsku - ZPAHO7iD CZ Copyright 2015 KUHN ZNAČKA KUHN JE SPECIALISTA NA LISY HRANATÝCH BALÍKŮ
