1 Mulčovače na údržbu krajiny TB - TBE - TBES PRO be strong, be KUHN

2 2

3 TB TBE TBES PRO KOMPLETNÍ SORTIMENT PRO MULČOVÁNÍ U OKRAJŮ SILNIC A POLÍ Již několik let KUHN vyvíjí kompletní sortiment strojů na údržbu krajiny (klasické mulčovače, mulčovače krajnic, silniční žací stroje, řezačky živých plotů a trav), protože udržování Vaší krajiny je pro nás každodenní starostí! JAK EFEKTIVNĚ MULČOVAT OKRAJOVÉ PLOCHY Jedná se o univerzálnost úkonů, což je největší výzvou, pokud jde o mulčování okrajů u silnic, u polí, příkopů, nebo živých plotů. Řada mulčovačů TB, TBE a TBES tu jsou pro uspokojení Vašich potřeb. UDRŽOVÁNÍ KRAJINY V HORÁCH Pokud hledáte efektivní nástroj na údržbu krajiny, přizpůsobte práci na svazích a podívejte se blíže na mulčovače PRO 180 a 210. Tyto kompaktní mulčovače jsou přizpůsobeny traktorům Reform a Aebi. KUHN mulčovače ve zkratce: TB 151/181/211 (montovaný na zadek) TBE 180/210/230 (montovaný na zadek) TBES 230/250 (montovaný na zadek) Pracovní záběr (m) Minimální požadovaný příkon (kw/hp) 1,46-2,03 22/30-33/45 1,79-2,29 36/49-38/52 2,29-2,49 32/52-40/54 Druh nástrojů kladivo, kloubové kladivo, univezální nože, nože lžičkového tvaru kladivo, kloubové kladivo, univezální nože, nože lžičkového tvaru kladivo, kloubové kladivo nebo univerzální nože PRO 180/210 (montovaný na předek) 1,75-2,10 33/45-36/49 Nože tvaru Y 3

4 TB TBE TBES MULČOVAČE VERGE NA SHREDDERS ÚDRŽBU KRAJINY ZAMĚŘENO NA UNIVERZÁLNOST MULČOVAČŮ TB, TBE a TBES mulčovače vynikají univerzálností použití. Ať už je to boj proti plevelům na okrajích pole, údržba travnatých pruhů, příkopů, břehů nebo mulčování živého plotu - existuje řešení pro každého. V různých situacích provádějí spolehlivou práci, podporovanou robustní konstrukcí s bezpečnostními prvky, aby nedošlo k poškození. Stroje jsou navrženy, tak aby bylo dosaženo optimálního výkonu. 4 VYZKOUŠENÁ A OVĚŘENÁ PEVNOST Určeno pro intenzivní používání, rám mulčovačů značky KUHN nemá konkurenci ve spolehlivosti a dlouholeté životnosti. Stručné informace: - závěs rámu 120 x 120 mm a závěsné třmeny na TBE a TBE, - 80 mm široké rovnoběžné rameno umístěné na hřídel s Ø 40 mm (TBE/TBE), - samomazná pouzdra na všechny otočné body. ODOLNÉ PROTI NÁRAZU Při setkání s překážkou, je rám stroje chráněn Non-Stop bezpečnostním sytémem s předepjatou pružinou. Po překonání překážky se stroj automaticky vrátí do pracovní polohy. Kromě toho jsou mechanické části (tělo, kryt řemenu, ložiska...) při vystavení nárazu chráněny. Kryt je vybaven 4 mm tlustým plechem pro zvýšení odolnosti proti nárazům a opotřebení.

5 PRACOVNÍ VÝKON NA PRVNÍM MÍSTĚ Díky speciální konstrukci krytu mulčovače, mohou být rostliny rozdrceny při vysoké rychlosti. To je možné díky následujícím specifi kacím: - geometrie těla konstruována pro lepší sání a výtlak zbytků; mm rotor otáčcející se při 2203 min-1 (TBE a TBES) NEJVYŠŠÍ STABILITA VŠECHNY mulčovače KUHN jsou dostupné s opěrným válcem s odnímatelnými konci. VÝSLEDEK: snižuje a usnadňuje údržbu a zlepšuje provoz. Pro práci na nerovném pozemku je tělo stroje chráněno širokými, výškově nastavitelnými splazy (umístěny na TB). 5

6 TB MULČOVAČE NA ÚDRŽBU KRAJINY MULČOVAČ PRO SOUKROMÉ ZEMĚDĚLCE Jako soukromému zemědělci budou Vašim podmínkám vyhovovat mulčovače TB. Ty jsou určeny pro mulčování na soukromých farmách od 40 do 100 hodin za rok. Jsou ideální pro práci u okrajů pole, silnic, břehů, přríkopů a chrání Vaše pole proti pronikání plevelů nebo jednoduše udržuje travnaté plochy. VŠE PRO SPOLEHLIVOST A BEZPEČNOST Pro dlouhodobou práci s celkovou jednoduchostí, potřebujete odolné stroje. Na mulčovačích TB najdete: - všechny otočné klouby namontované na bronzových čepech, - Non-Stop jistící systém s dvěma pružinami a automatickým návratem do pracovní polohy, - plechové šroubované obložení na vnitřní straně krytu mulčovače. 6 Bronzové čepy pro všechny klouby

7 Vyberte si ten správný nástroj! ADAPTACE NA TVAR PŮDY Kloub závěsu rámu a válec zajišťují dokonálé kopírování půdy vertikálně i horizontálně 2. VÁLEC S DLOUHOU ŽIVOTNOSTÍ TB je vybaven válcem s vyjímatelnými konci Užívejte dvou výhod: - delší životnost díky extra těsnění na ložiskách - snadný zásah s nízkými náklady na výměnu ložiska válce 2 1. Kladívkové nože (na trávu) / 2. Univerzální nože (pro křoví) / 3. Kloubové kladívkové nože (na trávu za obtížných podmínek) 3 2 Jedním slovem: všestranný Optimalní pracovní polohu najdete pro všechny podmínky, díky širokému pracovnímu záběru a velkému bočnímu posunu (99 cm, měřeno od středu traktoru) u mulčovačů TB. Pracovní polohy G A B E F C D TB 151 TB 181 TB 211 H A B C D E F G H 975 mm 975 mm 975 mm 2115 mm 2115 mm 2115 mm 1460 mm 1745 mm 2030 mm 2456 mm 2711 mm 3026 mm 1320 mm 1550 mm 1850 mm

8 TBE MULČOVAČE NA ÚDRŽBU KRAJINY MULTIFUNKČNÍ A SILNÝ! Těžké provedení stroje TBE je konstruováno pro vyšší roční zatížení, tedy zejména vhodné pro stroje družstev, soukromých farem i farem větší velikosti a i pro dodavatele. Můžete použít spolehlivé modely, které jsou k dispozici v pracovních záběrech od 1.80 do 2.30 m, pro různé pracovní operace od údržby okrajů pole, údržby cesty ležící ladem a údržby travních ploch. TAK UNIVERZÁLNÍ JAK VY CHCETE Díky kinetice, má TBE schopnost velkého bočního posunu. Umístěním za traktor se perfektně hodí pro údržbu cest, zatímco Vy provádíte údržbu okrajů, příkopů a živých plotů stroj posouvá mulčovací ústrojí do potřebné polohy. Podívejte se na levý posuv u verze TBE

9 JEDNODUŠE SI PORADÍ I S OBTÍŽNÝM TERÉNEM Dokonce i na nerovném pozemku je u TBE kvalita práce vynikající. Díky otočnému závěesnému rámu, pohyblivému mulčovacímu ústrojí a válci umístěným hned za rotorem, bude kopírování vynikající. Vyberte si ten správný nástroj! Kladívkové nože (na trávu) / 2. Univerzální nože (pro křoví) / 3. Kloubové kladívkové nože (na trávu za obtížných podmínek) 4. Nože lžičkového tvaru (pouze tráva) Pracovní polohy G A B E F C D TBE 180 TBE 210 TBE 230 H A B C D E F G H 764 mm 764 mm 827 mm 2175 mm 2175 mm 2175 mm 1792 mm 2144 mm 2295 mm 2806 mm 3158 mm 3244 mm 1200 mm 1550 mm 1700 mm

10 TBES MULČOVAČE NA ÚDRŽBU KRAJINY MAXIMALNÍM POSUVEM MULČOVÁCÍHO ÚSTROJÍ Jedná se o stroj pro zvláště náročné použití, ať už jste soukromý farmář, družstvo nebo dodavatel. S pracovním záběrem do 2.50 m je konstruován pro široké traktory. U modelů TBES lze dosáhnout rozsáhlého bočního posuvu díky externě pohyblivé jednotce.. Vyberte si ten správný nástroj! 1. Kladívkové nože (na trávu) 2. Univerzální nože (pro křoví) 3. Kloubové kladívkové nože (na trávu za obtížných podmínek)

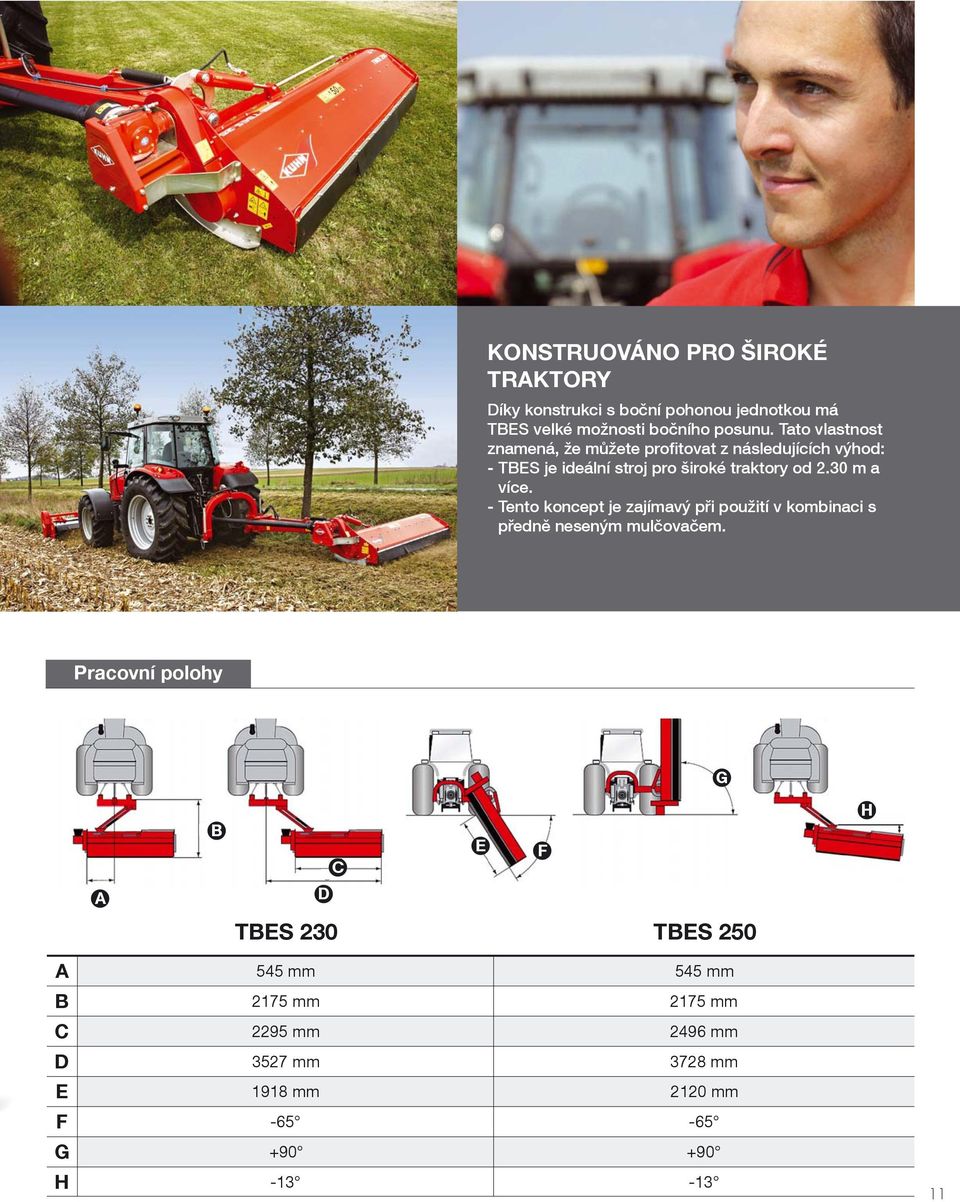

11 KONSTRUOVÁNO PRO ŠIROKÉ TRAKTORY Díky konstrukci s boční pohonou jednotkou má TBES velké možnosti bočního posunu. Tato vlastnost znamená, že můžete profitovat z následujících výhod: - TBES je ideální stroj pro široké traktory od 2.30 m a více. - Tento koncept je zajímavý při použití v kombinaci s předně neseným mulčovačem. Pracovní polohy G B C E F H A D TBES 230 TBES 250 A B C D E F G H 545 mm 545 mm 2175 mm 2175 mm 2295 mm 2496 mm 3527 mm 3728 mm 1918 mm 2120 mm

12 PRO FRONT-MOUNTED PŘEDNĚ NESENÝ SHREDDERS MULČOVAČ VYBERTE SI UNIVERZÁLNOST A ROBUSTNOST! Tento předně nesený mulčovač je to pravé pro intenzivní zemědělství nebo pro údržbu krajiny, speciálně konstruovaný pro práci na svazích. Od silniční údržby po čistící práce. Další variantou využití tohoto mulčovače je údržba horských luk. STRUKTURA STROJE «PRO» PRO byl navržen tak, aby odolal nejtěžším podmínkám vzhledem k: - jeho konstrukci, která je vyrobena z oceli (Domex) s vysokou mezí kluzu spojující dva nosníky; - jeho vnitřnímu a vnějšímu zesílení v místě, kde se připojuje na zdvihací spodní ramena traktoru. - jeho plechovému šroubovanému obložení pro optimální ochranu proti opotřebení a nárazům. Kromě těchto aspektů se konstruktéři také zaměřují na snížení hmotnosti. Použití specifi ckého druhu oceli (Domex) zajišťuje, že budete mít prospěch z poměru hmotnost/robustnost. KOMPAKTNÍ VÍCEÚČELOVÁ JEDNOTKA 12 Mulčovače PRO jsou ideálně přizpůsobeny pro připojení traktorů REFORM a AEBI, určené zejména pro práci na svazích. Snížení přesahu na minimum a zaručení vynikající rozložení zátěže a perfektní stability.

13 KUHN+ OPTIMÁLNÍ FLEXIBILITA Podle pracovních podmínek, může být stroj PRO vybaven standartním nebo obousměrným rotorem převodovky. V obtížných podmínkách s vysokým výskytem křovin a dřevěných zbytků Vám bude poskytvat fl exibilitu, kterou potřebujete. Pro zvýšení komfortu je stroj PRO možno vybavit: - hydraulicky ovládaným předním krytem (k dispozici pouze s obousměrným rotorem převodovky) - hydraulicky otáčeným rotorem měniče. Toto zařízení má vestavěný elektro-hydraulický bezpečnostní spínač, zabraňující obrácení směru, když se rotor otáčí Standartní převodovka Obousměrný rotor převodovky Obousměrný rotor převodovky s hydraulickým měničem a hydraulicky ovládaným předním krytem 13

14 VÝJIMEČNÉ VLASTNOSTI STROJE «PRO» KROK OD PERFEKTNÍHO MULČOVÁNÍ Stroj PRO mulčuje působivé množství rostlin dokonce i při vysoké rychlosti, díky velkému 470 mm průměru rotoru, šikmému uspořádání nástroje a otáčkám 2300 min -1. Kryt zahrnuje zatahovací nože, které slouží k nastavení jemnosti mulčování dle Vašich požadavků. 14 BEZCHYBNÁ KVALITA PRÁCE Nože tvaru Y jsou přizpůsobeny mulčovat trávu a křoviny za všech situací (trávu a křoviny u silnic, křoví, zelené plochy, pastviny). Zaručené výsledky se standartním nebo obousměrným rotorem převodovky! EXCELENTNÍ KOPÍRO- VÁNÍ PŮDY Bez ohledu na pracovní podmínky, budou mulčovače PRO spolehlivě následovat terén a tím se sníží náklady. Toto je možné díky válci o průměru 160 mm s odnímatelným koncem, který je umístěn nejblíže k rotoru. SPOLEHLIVÉ I PRO INTENZIVNÍ PRACOVNÍ PODMÍNKY Pro nejintenzivnější využití je mulčovač PRO vybaven: - centrální převodovkou, která přijímá maximální výkon 60 kw (82 k) při 540 min -1 nebo 92 kw (125 k) při 1000 min -1 ; - pohon rotoru řemenem POWERBAND XPB 3 Za účelem snížení opotřebení a provozních nákladů. Boční lyžiny jsou vybaveny vyměnitelnými opotřebitelnými díly (vyrobeno z ocele HARDOX).

15 Technická specifikace TB 151 TB 181 TB 211 TBE 180 TBE 210 TBE 230 TBES 230 TBES 250 Závěs 3 bodový, kat. 2 Pracovní záběr (m) 1,46 1,74 2,03 1,79 2,14 2,29 2,49 Celková šířka (m) 1,73 2,01 2,30 1,98 2,42 2,57 2,92 3,12 Rychlost kloubového hřídele PTO 540 Minimální požadovaný příkon kloubového hřídele PTO (kw/hp) 22 (30) 29 (40) 33 (45) 36 (49) 38 (52) 40 (54) Maximální přípustný výkon traktoru (kw/hp) 66 (90) 80 (110) 88 (120) 110 (150) 130 (180) Volnoběžka Vestavěná Počet / typ řemenu 3 / SPBX / SPBX1600 Průměr rotoru (mm) Rychlost rotoru (min -1 ) Obvodová rychlost nástrojů (m/s) ,8 Počet kladívkových nožu Počet kloubových kladívkových nožu Počet univerzálních nožů Počet nožů lžičkového tvaru Nastavení výšky odnímatelný opěrný válec Plechové obložení (šroubované, tloušťka 4 mm) Non-stop bezpečnostní systém (Mechanické) Hmotnost s příslušenstvím Hydraulické zařízení vyžaduje 1 dvojčinný hydr. okruh + 1 jednočinný standartní volitelné -- není k dispozici Volitelné příslušenství: homokinetická kloubová hřídel - kabelové ovládání Technická specifikace PRO 180 PRO 210 Závěs 3 bodový, kat. I a II Pracovní záběr (m) 1,75 2,10 Celková šířka (m) 2,03 2,40 Rychlost kloubového hřídele PTO (min -1 ) 540 nebo 1000 (specifi kovat při objednávce)) Minimální požadovaný příkon kloubového hřídele PTO (kw/hp) 33 (45) 36 (49) Maximální přípustný výkon traktoru (kw/hp) 60 (82) (při 540 min -1 ) 92 (125) (při 1000 min -1 ) Volnoběžka na kloubové hřídeli Počet / typ řemenu 1 / Powerband 4 / strands XPBB Průměr rotoru (mm) 470 Rychlost rotoru (min -1 ) 2294 (při 540 min -1 ) 2317 (při 1000 min -1 ) Obvodová rychlost nástrojů (m/s) 57,6 (při 540 min -1 ) 57,9 (při 1000 min -1 ) Počet držáků nástrojů Typ nářadí Nože ve tvaru Y Průměr třmenů Y-nožů (mm) 14 Regulace výšky Odnímatelný válec s průměrem 160 mm Vybavení k dispozici hydraulické ovládání předního krytu hydraulické otáčení rotoru měniče* Hydraulické zařízení vyžaduje 1 dvojčinný hydraulický okruh Hmotnost s příslušenstvím (kg) *Toto zařízení se skládá z hydraulického ovládání krytu a bezbečnostního systému. 15

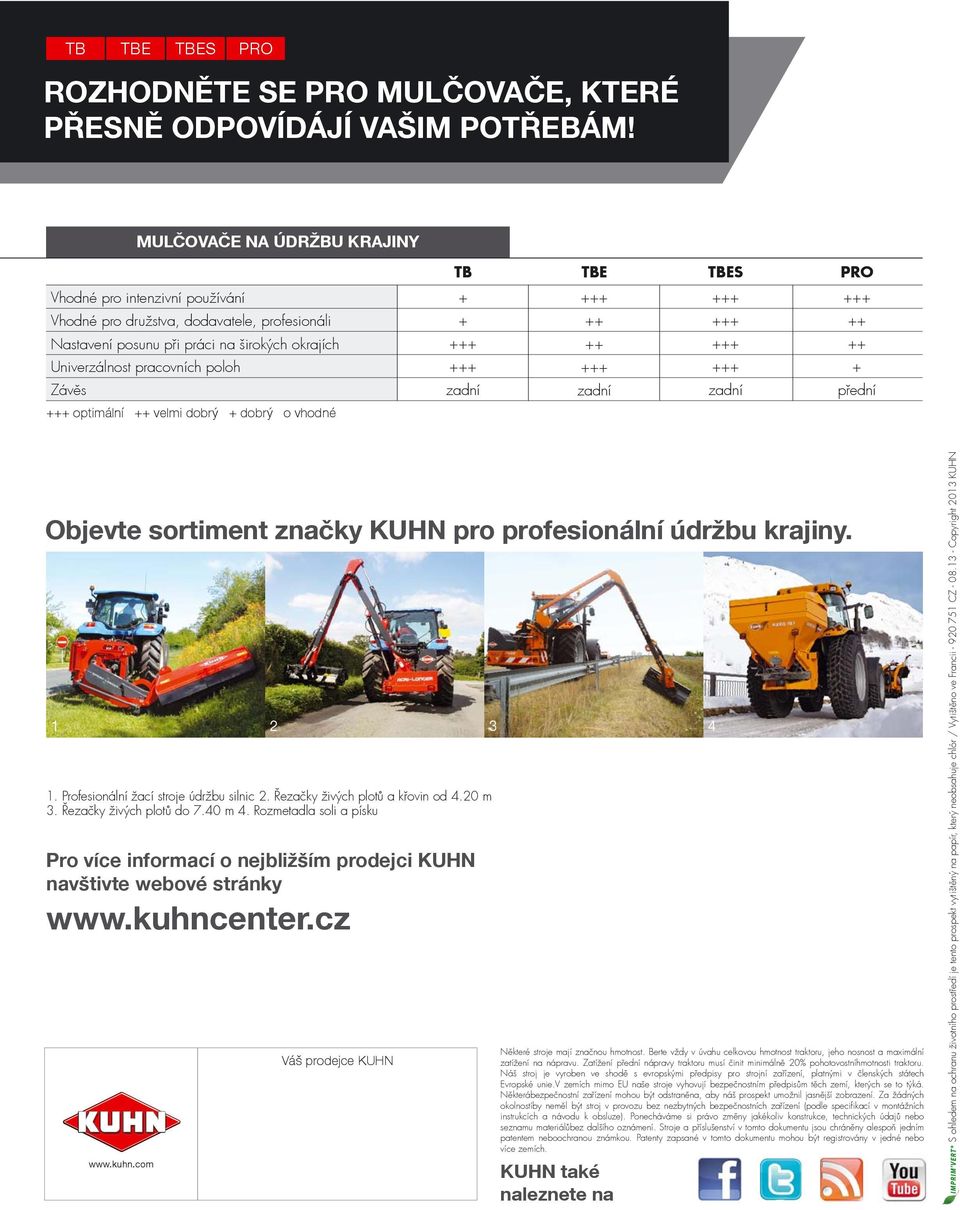

16 TB TBE TBES PRO ROZHODNĚTE SE PRO MULČOVAČE, KTERÉ PŘESNĚ ODPOVÍDÁJÍ VAŠIM POTŘEBÁM! MULČOVAČE NA ÚDRŽBU KRAJINY TB TBE TBES PRO Vhodné pro intenzivní používání + Vhodné pro družstva, dodavatele, profesionáli Nastavení posunu při práci na širokých okrajích Univerzálnost pracovních poloh + Závěs zadní zadní zadní přední optimální ++ velmi dobrý + dobrý o vhodné Objevte sortiment značky KUHN pro profesionální údržbu krajiny Profesionální žací stroje údržbu silnic 2. Řezačky živých plotů a křovin od 4.20 m 3. Řezačky živých plotů do 7.40 m 4. Rozmetadla soli a písku Pro více informací o nejbližším prodejci KUHN navštivte webové stránky Váš prodejce KUHN Některé stroje mají značnou hmotnost. Berte vždy v úvahu celkovou hmotnost traktoru, jeho nosnost a maximální zatížení na nápravu. Zatížení přední nápravy traktoru musí činit minimálně 20% pohotovostníhmotnosti traktoru. Náš stroj je vyroben ve shodě s evropskými předpisy pro strojní zařízení, platnými v členských státech Evropské unie.v zemích mimo EU naše stroje vyhovují bezpečnostním předpisům těch zemí, kterých se to týká. Některábezpečnostní zařízení mohou být odstraněna, aby náš prospekt umožnil jasnější zobrazení. Za žádných okolnostíby neměl být stroj v provozu bez nezbytných bezpečnostních zařízení (podle specifi kací v montážních instrukcích a návodu k obsluze). Ponecháváme si právo změny jakékoliv konstrukce, technických údajů nebo seznamu materiálůbez dalšího oznámení. Stroje a příslušenství v tomto dokumentu jsou chráněny alespoň jedním patentem neboochranou známkou. Patenty zapsané v tomto dokumentu mohou být registrovány v jedné nebo více zemích. KUHN také naleznete na S ohledem na ochranu životního prostředí je tento prospekt vytištěný na papír, který neobsahuje chlór / Vytištěno ve Francii CZ Copyright 2013 KUHN
