Lisy na válcové balíky ROLLANT

Transkript

1 Lisy na válcové balíky ROLLANT

2 Kulatá záležitost. ROLLANT od CLAAS. Obsah Výrobní program 4 ROLLANT 350 RC 6 ROLLANT 340 RC 8 Technika 10 Sběrač 12 ROTO CUT / ROTO FEED / Podávací ústrojí 14 Lisovací komora / MAXIMUM PRESSURE SYSTEM 16 Vázání 18 Ovládání 20 Servis 22 Technické údaje 23 Pneumatiky 23 go.claas.com/ucf

3 Nejprodávanější. Výrobní program ROLLANT ROLLANT je nejprodávanějším lisem na senáž na světě. S lisem ROLLANT dosáhnete nejhospodárnější sklizně senáže, slámy a sena. Stabilní tvar balíků umožňuje dosáhnout díky bezpečnému svázání vysoké kvality přepravy a uskladnění. ROLLANT 350 1,20 x 1,25 m ROLLANT 340 1,20 x 1,25 m 4 5

4 ROLLANT 350 RC 350 RF. ROLLANT 350 RC 350 RF Strana 1 Rozměr balíku 1,20 x 1,25 m 6 2 Sběrací ústrojí 2,10 m s výkyvnými kopírovacími 12 koly 3 ROTO CUT: velký řezací rotor se 14 noži 14 ROTO FEED: Vysoce výkonný vkládací rotor 4 Jištění jednotlivých nožů ROTO CUT 14 5 ROTO REVERSE 15 6 Pevná komora s 16 profilovanými válci 16 7 MAXIMUM PRESSURE SYSTEM II (MPS II) 16 8 Vázání do sítě a/nebo motouzu 17 9 Dvojčinný hydraulický válec k otevírání a zavírání 18 zadní stěny 10 Automatické mazání řetězů 6 11 CLAAS STANDARD TERMINAL (CST) nebo 20 OPERATOR 12 Velkoobjemové pneumatiky 23 Špičková, prvotřídní kvalita. Díky rovnoměrné řezance lisu ROLLANT s osvědčeným systémem ROTO CUT je dosaženo kvalitní senáže a snadného rozdružení i v krmném návěsu. V kombinaci se systémem MAXIMUM PRESSURE SYSTEM vytváří lis ROLLANT 350 RC tvrdé balíky s vysokou hmotností a nejlepší kvalitou krmiva. 6 7

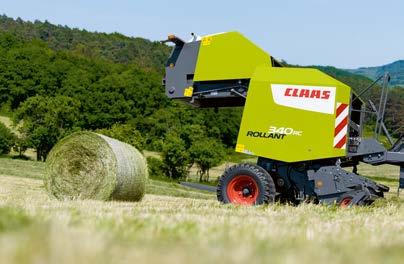

5 ROLLANT 340 RC 340 RF 340 R. ROLLANT 340 RC 340 RF 340 R Strana 1 Rozměr balíku 1,20 x 1,25 m 8 2 Sběrací ústrojí 2,10 m s pevnými kopírovacími 12 koly 3 ROTO CUT: Velký řezací rotor se 14 noži 14 ROTO FEED: Vysoce výkonný vkládací rotor Podávací ústrojí: šetrný přístup ke krmivu 4 Jištění jednotlivých nožů ROTO CUT 14 5 ROTO REVERSE 15 6 Pevná komora s 16 profilovanými válci 16 7 Vázání do sítě a/nebo motouzu 18 8 Dvojčinný hydraulický válec k otevírání a zavírání 16 zadní stěny 9 Automatické mazání řetězů 8 10 CLAAS STANDARD TERMINAL (CST) nebo 20 OPERATOR 11 Velkoobjemové pneumatiky Dobrý poměr cena výkon. Díky komponentům jeho velkého bratra je ROLLANT 340 s nižším požadavkem na výkon stejně výkonný. Při zpracování sena a slámy produkuje stejně pevné, a proto také dobře skladovatelné balíky. 8 9

6 Plný výkon u každé plodiny. Technika 10 11

7 Dobrý výkon od začátku. Sběrač Mimořádně široký sběrač. Stabilní okraje. Nezáleží, zda máte lis ROLLANT se systémem ROTO CUT nebo ROTO FEED pro lisování válcových balíků získáte vždy stroj s největším sběracím ústrojím ve standardní výbavě. S pracovní šířkou 2,10 m poskytuje sběrací ústrojí ROLLANT vždy optimální kopírování povrchu půdy a špičkovou kvalitu sběru. Čistý sběr. S pracovní šířkou záběru 1,90 m posbíráte čistě i nerovnoměrné nebo široké řádky pokosu. Optimální vzdálenost prstů sběracího ústrojí s vysokou odolností zajišťuje čistý sběr i při krátkém materiálu. Velké šneky po stranách přivádí materiál po celé šířce lisovací komory. Tak vznikají obzvláště pevné okrajové zóny balíků. Výhoda pro Vás: balíky jsou mimořádně stabilní a vydrží bez ztráty tvaru i hrubou manipulaci, přepravu a dlouhé skladování. Dobrý přehled. Díky dostatečně předsunutému sběracímu ústrojí můžete sledovat z kabiny průchod materiálu. To usnadňuje kontrolu a regulaci průchodu materiálu a zabraňuje ucpání lisu. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R Šířka sběracího ústrojí m 2,10 2,10 2,10 2,10 1,85 Konstrukční šířka záběru dle DIN m 1,9 1,9 1,9 1,9 1,65 Pevná kopírovací kola Výkyvná kopírovací kola Usměrňovací plech 12 K dispozici Není k dispozici 13

8 Název mluví za vše. ROTO CUT ROTO FEED Podávací ústrojí ROTO CUT 70 mm krátký řez. Systém ROTO CUT pracuje s frekvencí přibližně řezů za minutu. Čtyři řady hrotů protahují materiál rovnoměrně 14 jednotlivě jištěnými noži. Sklízený materiál je při vkládání veden středem přes řezací nože a přesně pořezán. Speciální systém stěrek udržuje během provozu rotor čistý a zajišťuje lisování bez prostojů. Díky přesně stanovenému úhlu ke vkládacím hrotům nedochází k mačkání píce. Rovnoměrná řezanka přispívá ke kvalitní senáži a napomáhá ke snadnému rozdružení při přípravě krmení v krmném návěsu. Lepší zajištění funkce. 14 jednotlivě jištěných nožů na nosníku nožů se může díky předpětí pružin vyvarovat kontaktu s cizím tělesem, které by je mohlo poškodit. Nůž se vychýlí a ostatní nože pokračují v čistém a spolehlivém řezání a zajišťují tak výbornou kvalitu krmiva. Rychlá výměna nožů. Výměna nožů je při otevřené lisovací komoře shora velmi snadná. ROTO REVERSE vestavěný zpětný chod. Hydraulická reverzace rotoru umožňuje bezproblémovou jízdu na hranici výkonu. Se systémem ROTO REVERSE, zařízením zpětného chodu CLAAS, se jednoduše a rychle ze sedadla řidiče traktoru zbavíte materiálu, který způsobil ucpání na vstupu. ROTO FEED vysoký výkon bez řezání. Pokud nechcete sklízený materiál pořezat a chcete dosáhnou vysoké hmotnosti balíku a vysokého výkonu, zajišťuje vkládací rotor ROTO FEED rovnoměrný průchod materiálu od sběrače do lisovací komory. Podávací ústrojí vysoká kvalita píce bez řezání. ROLLANT 340 je určen zejména pro podniky, které nechtějí řezat sklízený materiál a kladou důraz na šetrné zacházení s pící. Podávací ústrojí přebírá sklízený materiál nepřetržitě ze sběracího ústrojí a přepravuje jej aktivně do lisovací komory. To je předpokladem pro vysokou průchodnost. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R ROTO CUT ROTO REVERSE ROTO FEED Podávací ústrojí 14 K dispozici Není k dispozici 15

9 Profesionální lisování. Lisovací komora MAXIMUM PRESSURE SYSTEM II Vysoká provozní bezpečnost. Mimořádně silné hnací řetězy všech lisů ROLLANT jsou při každém uzavření zadní stěny automaticky přimazány. Již po desetiletí osvědčený princip firmy CLAAS. Zadní výklopná stěna se hydraulicky zajišťuje za pomoci neustálé kontroly tlakoměrem. Variabilní hustota slisování lisu ROLLANT 340. Hydraulicky ovládaný tlak slisování lze pohodlně nastavit regulačním ventilem podle sklízené plodiny. MPS II lepší slisování. Hydraulicky ovládaný lisovací tlak. Vynikající technika. Robustní konstrukce, spolehlivost při provozu a také vysoký výkon při vysokém stupni slisování to jsou výborné vlastnosti sběracích lisů na válcové balíky CLAAS ROLLANT. Celkem 16 mimořádně pevných ocelových válců, vybavených vystouplými profily pro aktivní dopravu, lisují sklízený materiál do pevných balíků se stabilním tvarem a umožňují i ve velmi suchých podmínkách rotaci balíků v lisovací komoře. Nové a silné lisovací válce, umístěné na extrémně zatížených místech lisovací komory, zajišťují nejvyšší pracovní bezpečnost za všech podmínek. Zvolte si pro bezpečnou sklizeň techniku ROLLANT. MAXIMUM PRESSURE SYSTEM. Pro tvrdé balíky. Tento výkyvný tříválcový segment v zadní výklopné stěně lisu ROLLANT zajišťuje přídavný tlak. Lisovací komora s ocelovými válci s jedinečným systémem MPS je zárukou tvrdých balíků a vysoké hustoty jádra. Při zahájení každého balíku zasahují tři válce MPS do lisovací komory. S přibývajícím plněním jsou válce proti tahu silných pružin zvětšujícím se balíkem vytlačovány nahoru do své krajní polohy. Menší lisovací komorou na začátku vytváření balíku se balík otáčí mnohem dříve a je tak slisován již od jádra. V důsledku obloukovitého uspořádání 16 profilových válců rotují balíky v lisovací komoře s minimálním požadavkem síly. S tlakem MPS II až 1,3 t pro slisování jádra a s až o 20 % vyšším konečným tlakem, tj. tlakem 4,8 t pro slisování balíku, vytváří lis ROLLANT výborně slisované balíky. Výsledkem nového systému MPS II jsou nižší výkon traktoru pro vyšší míru hustoty slisování a velice dobře zaoblené, hustě slisované válcové balíky vhodné pro uskladnění. Zajištění zadní stěny hydraulickými válci umožní, že se zadní kryt přizpůsobuje zvětšujícímu se tlaku balíku a lehce se odklápí. Balík je schopen se neustále otáčet. Proces lisování není bržděn ani blokován. Rychle otevírat a zavírat. Přes dva dvojčinné hydraulické válce otevřete a uzavřete zadní stěnu ze sedadla řidiče velmi rychle. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R MPS II Manuálně nastavitelný hydraulický lisovací tlak 16 K dispozici Není k dispozici 17

10 Už žádné nesouměrné ovíjení. Automatické vázání Špičkové vázání pro špičkové balíky. Počet ovinutí podle přání. Motouz nebo síť s lisem ROLLANT si můžete vybrat. Vázání do sítě ROLLATEX ušetří mnoho času, vázání balíku se provádí poloautomaticky a je záležitostí několika málo sekund. Přitom promyšlené vedení sítě zaručuje pevné ovíjení po celé šířce, i po okrajích. Počet ovinutí ve velkém rozsahu můžete ideálně přizpůsobit každé sklízené plodině a vždy tak dostát požadavkům Vašeho zákazníka. Cenově výhodná varianta. Dostatečná zásoba. Vázaní motouzem je osvědčená forma. Používá ji hodně provozů. Motouz jako vázací materiál je levnější než síť. V prostoru zásobníku lisu ROLLANT může být uloženo až 14 rolí motouzu. To je dostatečná zásoba materiálu pro dlouhý, úspěšný pracovní den. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R Vázání sítí Vázání motouzem 18 K dispozici Není k dispozici 19

11 Přínos pro Váš komfort. Ovládání Pružně reaguje, poskytuje pohodlí: CLAAS STANDARD TERMINAL. V hektické době sklizně záleží na každé minutě. Je dobré mít přitom spolehlivého technického pomocníka. S ovládacím přístrojem CLAAS Standard Terminal (CST) ovládáte základní funkce pohodlně ze sedadla traktoru přímou volbou tlačítek. Zvolte způsob vázání, kterým může být síť nebo motouz, a individuálně si nastavte automatické zahájení procesu vázání. Cyklus vázání můžete zahájit také manuálně, např. při sběru zbytkových řádků. Mechanické počítadlo balíků u lisu Vám v každém okamžiku poskytne přehled o dosaženém výkonu. Čtyři světelné diody Vám signalizují poruchy vázacího ústrojí. Tak máte svůj lis ROLLANT neustále pod kontrolou. Volby nabídky OPERATOR. Pracovní nabídka: Kontrola celého stroje, zobrazení všech důležitých informací, jako jsou pozice nožů, vázání, počet zákazníků, zobrazení stavu balíku Nabídka nastavení: Nastavení časového rozmezí mezi zobrazením zastavení lisu v kabině a automatického zahájení vázání do sítě, příp. motouzu Ještě více funkcí: OPERATOR. Měnící se řidiči a měnící se sklizňové podmínky jsou při sklizni často na denním pořádku. Díky terminálu OPERATOR, řízeným pomocí režimu ISOBUS, můžete lis naprogramovat již před nasazením do jakýchkoliv pracovních podmínek. Nejprve si nastavíte hlavní funkce, které má také CLAAS STANDARD TERMINAL. Poté máte během cyklu lisování a vázání možnost minutové kontroly průběhu činnosti za traktorem. Kromě toho Vás bude přístroj přesně informovat o počtu slisovaných balíků za den, celkovém počtu balíků a celkovém počtu hodin provozu. Zakázka: Jé možné uložit až 20 zakázek. Poté máte k dispozici např. celkový počet pracovních hodin, počet balíků a počet balíků při použití řezání ROTO CUT. Informační nabídka: Tato nabídka Vám podává informace o nejdůležitějších údajích o stroji, zejména o elektrickém napětí. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R CLAAS STANDARD TERMINAL (CST) OPERATOR 20 K dispozici Není k dispozici 21

12 Aby vše běželo tak, jak má. Servis a náhradní díly CLAAS. ROLLANT 350 RC 350 RF 340 RC 340 RF 340 R Zavěšení Otáčky vývodového hřídele ot/min Požadovaný příkon kw/k 64/87 64/87 55/75 55/75 55/75 Vačková přetěžovací spojka Mechanicky ovládaná podpěra Vaše požadavky narůstají. Můžete se na to spolehnout: Když nás potřebujete, jsme tu pro Vás. Kdekoliv. Rychle. Spolehlivě. Po celých 24 hodin denně. S přesným řešením, které Váš stroj pro provoz vyžaduje. Aby vše běželo tak, jak má. 100% bezpečnost provozu. Používání náhradních dílů CLAAS ORIGINAL zaručuje nejvyšší stupeň provozní bezpečnosti. Naše náhradní díly perfektně padnou, dosahují velmi vysoké kvality za použití nejmodernějších metod a podléhají neustálým kontrolám. Váš stroj má důležitou úlohu zajistit spolehlivost. My máme řešení pro Vaše požadavky na sklizeň a pro Váš podnik. Přizpůsobeny speciálně Vašemu stroji: přesně sedící náhradní díly, vysoce kvalitní provozní prostředky a užitečné příslušenství. Využijte naši rozsáhlou produktovou nabídku, ze které Vám poskytneme to správné řešení, které Váš stroj vyžaduje pro 100% bezpečnost provozu. Aby vše běželo tak, jak má. Vždy rychle na místě. Hustá servisní síť a obchodní partneři s osobním přístupem zajišťují nepřetržitou dostupnost na vysoké úrovni od prodejního personálu, až po technickou podporu a služby zákazníkům. Obchodní partneři CLAAS patří k nejvýkonnějším provozům zemědělské techniky na světě. Technici jsou výborně kvalifikovaní a odborně vybaveni odpovídajícími speciálními a diagnostickými nástroji. CLAAS servis představuje velmi ceněné pracovní postupy, které zcela splní Vaše očekávání v oblasti kompetencí a spolehlivosti. Aby vše běželo tak, jak má. Z města Hamm do celého světa. Náš centrální sklad náhradních dílů dodává veškeré originální díly ORIGINAL rychle a spolehlivě do celého světa. Partneři CLAAS ve Vaší blízkosti Vám nabízí v té nejkratší možné době řešení: pro sklizeň, pro Váš podnik. Aby vše běželo tak, jak má. Hydraulické připojení Jednočinný ovládací ventil pro zvedání sběracího ústrojí Dvojčinný ovládací ventil pro válec zadního krytu Sběrač Šířka m 2,10 2,10 2,10 2,10 1,85 Konstrukční šířka záběru dle DIN m 1,9 1,9 1,9 1,9 1,65 Počet nosičů prstů Kopírování povrchu dvěma pevnými kopírovacími koly sběrače Kopírování povrchu po dvou výkyv. kop. kolech sběrače Usměrňovací plech Podávání Rotor ROTO CUT ROTO FEED ROTO CUT ROTO FEED Podávací ústrojí Počet nožů ROTO REVERSE Lisovací komora MAXIMUM PRESSURE SYSTEM II (MPS II) Automatické mazání řetězů Rozměry lisovací komory Šířka m 1,20 1,20 1,20 1,20 1,20 Průměr m 1,25 1,25 1,25 1,25 1,25 Ovládání CLAAS STANDARD TERMINAL (CST) OPERATOR Vázání Vázání do sítě a/nebo motouzu Počet rolí motouzu ve skříni na motouz Odkládání balíků Vyklapěč balíků Pneumatiky 11.5/80 R PR 15.0/55 R PR 19.0/45 R PR Míry a váhy Délka m 4,70 4,70 4,70 4,70 4,70 Šířka m 2,50 2,50 2,50 2,50 2,50 Výška m 2,30 2,30 2,30 2,30 2,30 Hmotnost kg /80 R PR 15.0/55 R PR 19.0/45 R PR Firma CLAAS vyvíjí neustálou snahu vyhovět všemi svými produkty požadavkům praxe, a proto si vyhrazuje právo provádět na výrobcích změny. Údaje a zobrazení jsou pouze přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro uživatele strojů CLAAS na celém světě. Ohledně technického vybavení se řiďte ceníkem svého obchodního partnera CLAAS. Na fotografiích jsou některá ochranná zařízení demontována z důvodu, aby byla funkce těchto zařízení zobrazena co nejnázorněji. V žádném případě to však nesmí být prováděno svévolně, aby bylo zamezeno nebezpečí. Dodržujte proto příslušná ustanovení v návodu k použití. 422 Sériově Volitelně K dispozici Není k dispozici
