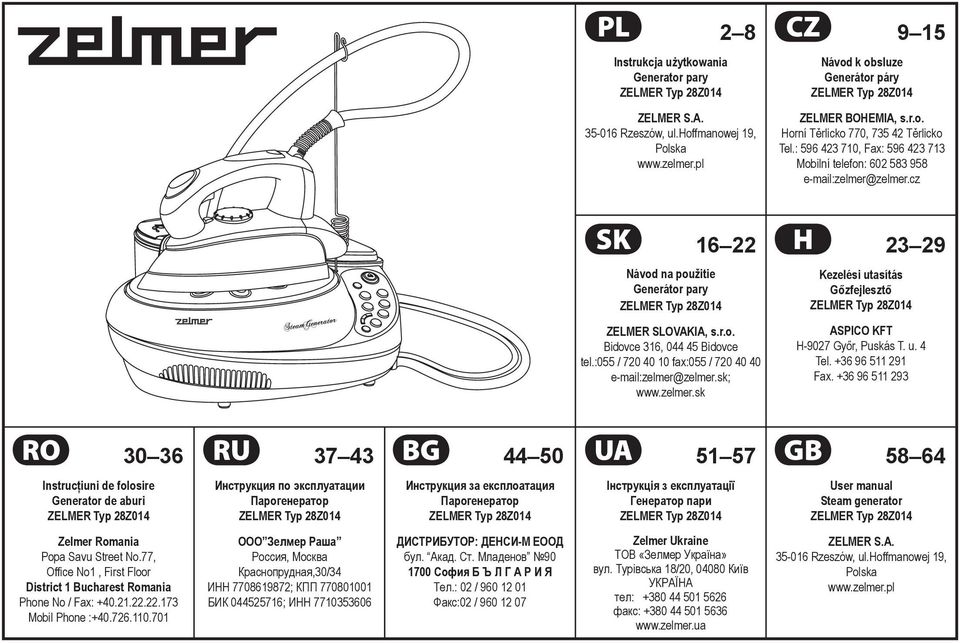

1 PL 28 CZ 915 Instrukcja użytkowania Generator pary ZELMER S.A Rzeszów, ul.hoffmanowej 19, Polska Návod k obsluze Generátor páry ZELMER BOHEMIA, s.r.o. Horní Těrlicko 770, Těrlicko Tel.: , Fax: Mobilní telefon: zelmer@zelmer.cz SK 1622 H 2329 Návod na použitie Generátor pary ZELMER SLOVAKIA, s.r.o. Bidovce 316, Bidovce tel.:055 / fax:055 / zelmer@zelmer.sk; Kezelési utasítás Gőzfejlesztő ASPICO KFT H-9027 Győr, Puskás T. u. 4 Tel Fax RO 3036 Instrucţiuni de folosire Generator de aburi Zelmer Romania Popa Savu Street No.77, Office No1, First Floor District 1 Bucharest Romania Phone No / Fax: Mobil Phone : RU 3743 BG 4450 Инструкция по эксплуатации Парогенератор ООО Зелмер Раша Россия, Москва Краснопрудная,30/34 ИНН ; КПП БИК ; ИНН Инструкция за експлоатация Парогенератор ДИСТРИБУТОР: ДЕНСИ-М ЕООД бул. Акад. Ст. Младенов София Б Ъ Л Г А Р И Я Тел.: 02 / Факс:02 / UA 5157 GB 5864 Інструкція з експлуатації Генератор пари Zelmer Ukraine ТОВ «Зелмер Україна» вул. Турівська 18/20, Київ УКРАЇНА тел: факс: User manual Steam generator ZELMER S.A Rzeszów, ul.hoffmanowej 19, Polska

2 CZ Obsah Pokyny pro bezpečnost a řádné používání parního generátoru...9 Pokyny k žehlení...10 Technické údaje...10 Konstrukce parního generátoru...10 Použití desky s termickou izolací...11 Nalévání vody...11 Nastavení teploty...12 Příprava žehličky k použití první žehlení...12 Montáž držáku pro napájecí kabel...12 Žehlení na sucho...12 Systém automatického vypínání...13 Žehlení s napařováním...13 Parní ráz...13 Parní ráz ve svislé poloze...13 Vylévání vody...14 Systém anti-calc a signalizace výměny náplně...14 Samočištění...14 Čištění a údržba...15 Ekologie péče o životní prostředí...15 Vážení zákazníci, Přečtěte si prosím pečlivě tento návod k obsluze. Zvláštní pozornost věnujte pokynům týkajícím se bezpečnosti. Návod si uložte, abyste jej mohli použít i v průběhu používání výrobku. Pokyny pro bezpečnost a řádné používání parního generátoru Při používání generátoru dodržujte níže uvedené základní bezpečnostní požadavky: Parní generátor je určen pouze pro použití v domácnostech a lze jej používat pouze v souladu s tímto návodem. Odstraňte veškeré ochranné fólie a nálepky ze spodní strany i krytu. zařízení. Před použitím roztáhněte a narovnejte napájecí kabel. Před naléváním nebo vyléváním vody z nádržky na vodu vždy vytáhněte vidlici napájecího kabelu ze síťové zásuvky. Po každém použití vylijte vodu z nádržky. Je-li kterákoliv část žehličky poškozená, pak musí být z preventivních důvodů vyměněna výrobcem, v servisním středisku nebo kvalifikovanou osobou. Opravy zařízení může provádět pouze proškolený personál. Neodborně provedena oprava může být pro uživatele příčinou vážného ohrožení. V případě poruchy se obraťte na specializovaný servis firmy ZELMER. Nepoužívejte generátor, je-li poškozen nebo nefunguje, jak má. Nedotýkejte se horké žehlicí desky během žehlení nebo bezprostředně po něm, je horká! Žehličku připojujte pouze k síti střídavého proudu 220V240V, vybavené ochranným kolíkem. Žehlička tvoří vodní páru s vysokou teplotou. Žehličku vždy používejte opatrně a upozorněte ostatní uživatele na potenciální nebezpečí. Před použitím vložte náplň anti-calc. Přechovávejte náplň anti-calc a granulát mimo dosah dětí. Nepoužívejte prodlužovací kabely bez ochranného kolíku. Nevylévejte tekutiny do nádržky na vodu, např. parfémy, ocet nebo jiné chemické látky. Neponořujte žehličku do vody nebo jiných kapalin. Nestáčejte napájecí kabel kolem žehličky dokud zcela nevychladne a bude připravena k uskladnění. Nerozšroubovávejte kryt žehličky a nedemontujte žádné její díly. Vyvarujte se kontaktu napájecího kabelu s žehlicí plochou. Žehlička musí být používána a odkládána na stabilní ploše. Je-li žehlička odložena na podstavci, ujistěte se, že povrch, na němž je podstavec umístěn, je taktéž stabilní. Během žehlení nelze otevírat otvor pro naplňování nádržky na vodu. Dbejte zvláštní opatrnosti při žehlení v přítomnosti dětí. Nedovolte, aby se někdo dotýkal žehličky během žehlení. Nedovolte, aby si se zařízením hrály děti nebo nevyrovnané osoby, přechovávejte žehličku mimo dosah dětí. Zařízení nemohou používat osoby (děti) s omezenými fyzickými schopnostmi, duševními schopnostmi a bez zkušeností a poznatků, nebudouli proškoleny o návodu k obsluze osobami, které zodpovídají za jejich bezpečnost.

3 Nenechávejte žehličku zapojenou do sítě nebo ještě horkou bez dozoru. Nepoužívejte žehličku, pokud spadla a nese zřetelné stopy poškození nebo z ní vytéká voda. Nepoužíváte-li žehličku třeba jen krátkou dobu, vypněte ji otočením regulátoru teploty (1) proti směru hodinových ručiček. Nastavte ji v poloze MIN a zmáčkněte tlačítko napájení (12) na ovládacím panelu. V žádném případě nikdy nežehlete oděvy nebo materiály nacházející se na lidech nebo na zvířatech. Nikdy nesměřujte proud páry na lidi nebo zvířata. Pokyny k žehlení 1. Protřiďte věci, které se chystáte žehlit, podle druhu materiálu. Omezíte tím časté změny teploty pro různé druhy materiálů. 2. Nejste-li si jisti druhem materiálu, proveďte zkušební žehlení na vnitřní straně oblečení. Začněte nízkou teplotou a poté ji postupně zvyšujte. 3. Vyčkejte alespoň tři minuty před žehlením materiálů citlivých na vysoké teploty. Funkce ovládání teploty vyžaduje určitou dobu na dosažení požadované úrovně bez ohledu na to, zda se jedná o nižší nebo vyšší teplotu. 4. Jemné materiály, jako jsou hedvábí, vlna, velur apod. žehlete přes žehlicí materiál, pro zamezení lesklých stop. 5. Postupujte podle pokynů výrobce oděvů. Seznamte se se zněním etiket uváděných často v podobě symbolů, např. Acetát Elastik Polyamid Polypropylen Nastavení teploty Polyester Hedvábí Triacetát Viskóza Vlna Bavlna Len Technické údaje Technické parametry jsou uvedené na výrobním štítku výrobku. Generátor páry je zařízením třídy I, vybaveným napájecím kabelem s ochranným vodičem a vidlicí s ochranným kontaktem. Připojujte do síťové zásuvky vybavené ochranným kolíkem. Generátor páry ZELMER splňuje požadavky platných norem. Zařízení je shodné s požadavky těchto směrnic: Elektrická nízkonapěťová zařízení (LVD) 2006/95/EC Elektromagnetická kompatibilita (EMC) 2004/108/EC Výrobek je označen symbolem CE na výrobním štítku. Prohlášení o shodě CE je uvedeno na internetových stránkách Konstrukce parního generátoru Zařízení je vybavené nízkotlakou parní komorou, která může být během krátké doby zahřátá. Voda se v této komoře přeměňuje na vodní páru, která je odváděna do žehličky. A. Žehlička 1. Kolečko pro ovládání teploty 2. Ukazatel nastavení teploty 3. Tlačítko parního rázu 4. Signalizační kontrolka 5. Otočný kloub napájecího kabelu B. Základna 6. Plocha s termo izolací 7. základ 8. Nádržka na vodu 9. Náplň anti-calc 10. Držák pro napájecí kabel 10

4 C. Ovládací panel 11. Ukazatel úrovně vody 12. Tlačítko napájení a) Svítí zapnuto b) Nesvítí vypnuto 13. Tlačítko napařování a) Svítí napařování b) Nesvítí žehlení nasucho 14. Tlačítko nastavení tvrdosti vody a) Ukazatel měkké vody b) Ukazatel střední vody c) Ukazatel tvrdé vody 15. Ukazatel výměny náplně anti-calc 16. Tlačítko pro odpojení nádržky na vody od základny 17. Tlačítko slabé páry 18. Tlačítko střední páry 19. Tlačítko silné páry Použití plochy s termo izolací Existuje možnost sundání plochy s termo izolací (6) ze základny (7) a umístění v blízkosti pracovního místa pro větší pohodlí při žehlení. 1. Sundejte plochu s termo izolací (6) ze základny (7). 2. Přemístěte plochu s termo izolací (6) na libovolně zvolené místo. Zjišťování tvrdosti vody Vytáhněte z obalu připojené vybavené pro zjišťování tvrdosti vody. Přidržte proužek pod tekoucí vodu po dobu 1 vteřiny. Potřeste proužek a střeste vodu. Vyčkejte 15 vteřin. Srovnejte barvu proužku s barvou vzorníku tvrdosti vody. Přizpůsobte danou tvrdost vody vaši parní stanici. Nastavení úrovně tvrdosti vody Ověřte úroveň tvrdosti vody podle odstavce Zjišťování tvrdosti vody. Zmáčkněte a přidržte tlačítko výběru tvrdosti vody (14) po dobu 3 vteřin. Po zaznění signálu zmáčkněte opětovně tlačítko tvrdosti vody (14), a zvolte úroveň tvrdosti vody HI (high vysoká, tvrdá), MI (medium střední) nebo LO (low nízká, měkká), který lze nastavit po dobu blikání tlačítka. Vyčkejte asi 10 vteřin pro uložení nastavení. Úroveň tvrdosti vody bude uložena. Nalévání vody Zařízení je vybavené elektronickým systém monitorování úrovně vody. Je-li úroveň vody příliš nízká, ukazatel úrovně vody (11) svítí a zařízení vydává zvuk dokud nádržka na vodu (8) nebude opětovně naplněna. Tlačítko pro odpojení nádržky na vody od základny (16). Vysuňte a vytáhněte nádržku na vodu (8). Naplňte nádržku na vodu (8) do úrovně MAX. 11

5 Vložte nádržku na vodu (8) na její místo. S ohledem na životnost živic proti tvorbě vodního kamene a tvrdost vody doporučujeme provádět výměnu anti-calc náplně (9), začne-li ukazatel (15) blikat. Nelze-li použít novou anti-calc náplň, lze použít destilovanou vodu a zařízení používat dále. Nastavení teploty Zjistěte na nášivce druh materiálu a nastavte odpovídající teplotu podle označení na kolečku žehličky: syntetický (nízká teplota) hedvábí/vlna (střední teplota) bavlna/len (vysoká teplota) Vytřiďte věci, které mají být vyžehleny podle stanovené teploty: vlna s vlnou, bavlna s bavlnou apod. Žehlička se nahřívá rychleji než se ochlazuje, proto žehlete nejprve při nižší teplotě a pak ji postupně zvyšujte. Nejste-li si jisti druhem materiálu, proveďte zkušební žehlení na vnitřní straně oblečení. Vždy začínejte na nízké teplotě. Samet nebo jiné materiály, na nichž mohou být viditelné lesklé stopy, žehlete v jednom směru bez přítlaku. Syntetické materiály a hedvábí žehlete pro zamezení lesklých stop na vnitřní straně oděvu. Montáž držáku pro napájecí kabel (10) 1. Roztáhněte a vyrovnejte napájecí kabel. Zasuňte držák (10) do jednoho ze dvou otvorů nacházejících se v horní části nádržky na vodu. 2. Napájecí kabel umístěte v záhybu držáku (10). Příprava žehličky k použití první žehlení Odstraňte veškeré ochranné fólie a nálepky ze spodní strany i krytu žehličky. Po každém zmáčknutí tlačítka zazní zvukový signál. Roztáhněte a vyrovnejte síťový a napájecí kabel. Naplňte nádržku na vodu (8), jak je uvedeno v odstavci Nalévání vody. Připojte síťový kabel parní stanice do síťové zásuvky vybavené ochranným kolíkem zazní zvukový signál. Žehlička se automaticky zapne, rozsvítí se tlačítko:,, ukazatel měkké střední nebo tvrdé vody (pod nestavení) a bude blikat tlačítko. Otočte kolečko ovládání teploty (1) na žehličce ve směru hodinových ručiček na maximum ( ).Rozsvítí se signalizační kontrolka (4). Signalizační kontrolka (4) zhasne po dosažení požadované teploty. Po jisté době opět zazní zvukový signál a rozsvítí se tlačítko silné páry (19), zhasne po dosažení požadované teploty základny. Pro zapnutí funkce parního rázu může být nutné několikeré zmáčknutí tlačítka (3). Zařízení je připraveno k použití. Zmáčkněte tlačítko parního rázu (3) po dobu 1 minuty k pročištění zařízení pro tvorbu páry. Pro žehlení s napařováním nutno mačkat tlačítko parního rázu (3). Při prvním pokusu vyžehlete starý ručník. Po skončení žehlení Otočte kolečko pro ovládání teploty (1) proti směru hodinových ručiček do polohy MIN, Zmáčkněte tlačítko pro vypnutí žehličky. Po úplném vychlazení žehličky vyprázdněte nádržku na vodu (8) a uskladněte ji ve svislé poloze na bezpečném místě. Žehlení na sucho dbejte vždy doporučení výrobce oděvů uváděných na etiketách oděvů. Po každém zmáčknutí tlačítka zazní zvukový signál. Roztáhněte a vyrovnejte síťový a napájecí kabel. Naplňte nádržku na vodu (8), jak je uvedeno v odstavci Nalévání vody. 12

6 Připojte žehličku do síťové zásuvky vybavené ochranným kolíkem zazní zvukový signál. Žehlička se automaticky zapne, rozsvítí se tlačítko:,, ukazatel měkké střední nebo tvrdé vody (pod nestavení) a bude blikat tlačítko. Po jisté době opět zazní zvukový signál a rozsvítí se tlačítko silné páry (19), zhasne po dosažení požadované teploty základny. Vypněte žehlení s napařování zmáčknutím tlačítka napařování (13), kontrolka pod tlačítkem zhasne. Tlačítko silné páry (19) se vypne ve stejné době. Otočte kolečko ovládání teploty (1) na žehličce ve směru hodinových ručiček na maximum, zvolte, nebo.podle doporučení na etiketě oděvu. Signalizační kontrolka (4) zhasne po dosažení požadované teploty. Zařízení je připraveno k použití. Po skončení žehlení otočte kolečkem pro ovládání teploty (1) na žehličce proti směru hodinových ručiček do polohy MIN, žehlička je vypnutá. Zmáčkněte tlačítko napájení (12) pro vypnutí zařízení. Po úplném vychladnutí zařízení, vylijte vodu z nádržky (8) a uskladněte je na bezpečném místě. Systém automatického vypínání (auto-off) Není-li zařízení po dobu žehlení s napařování nebo nasucho používána déle než 10 minut, dojde k přepnutí do pohotovostního režimu. Tlačítko napájení (2) začne blikat. Po zmáčknutí tlačítko napájení (2) je zařízení ihned zapne. Žehlení s napařováním dbejte vždy doporučení výrobce oděvů uváděných na etiketách oděvů. Po každém zmáčknutí tlačítka zazní zvukový signál. Roztáhněte a vyrovnejte síťový a napájecí kabel. Naplňte nádržku na vodu (8), jak je uvedeno v odstavci Nalévání vody. Připojte žehličku do síťové zásuvky vybavené ochranným kolíkem zazní zvukový signál. Žehlička se automaticky zapne, rozsvítí se tlačítko:,, uka- zatel měkké střední nebo tvrdé vody (pod nestavení) a bude blikat tlačítko. Po jisté době opět zazní zvukový signál a rozsvítí se tlačítko silné páry (19), zhasne po dosažení požadované teploty základny. Ve stejné době se rozsvítí ukazatel měkké, střední nebo tvrdé vody (pod nestavení). Zmáčkněte tlačítko slabé páry (17)/střední (18)/silné (19), a zvolte vhodnou intenzitu. Otočte kolečko ovládání teploty (1) na žehličce ve směru hodinových ručiček, zvolte, nebo.podle doporučení na etiketě oděvu. Signalizační kontrolka (4) zhasne po dosažení požadované teploty. Zařízení je připraveno k použití. Po skončení žehlení otočte kolečkem pro ovládání teploty (1) na žehličce proti směru hodinových ručiček do polohy MIN. Zmáčkněte tlačítko napájení (12) pro vypnutí zařízení. Po úplném vychladnutí zařízení, vylijte vodu z nádržky (8) a uskladněte je na bezpečném místě. UPOZORNĚNÍ: Zmáčkněte-li tlačítko parního rázu (3) aniž by parní generátor dosáhl požadované teploty, zazní zvukový signál. Pro zapnutí funkce parního rázu může být nutné několikeré zmáčknutí tlačítka (3). Parní ráz ve svislé poloze vždy dbejte doporučení výrobce oděvů uváděných na etiketách oděvů. Tato funkce zajistí dodatečné množství páry pro odstranění záhybů na jemných materiálech ve svislé poloze (zavěšených záclon nebo jiných materiálů). Naplňte nádržku na vodu (8) tak, jak je uvedeno v bodě Nalévání vody. Otočte kolečko pro ovládání teploty (1) do polohy. Připojte žehličku do síťové zásuvky vybavené ochranným kolíkem (viz odstave Příprava žehličky k použití). Rozsvítí se signalizační kontrolka (4) označující provoz ohřívače a zapnutí žehličky. Kontrolka zhasne po dosažení požadované teploty. Žehlička je připravená k použití. Přidržte žehličku ve svislé poloze ve vzdálenosti 10 cm od oděvu. 13

7 Zmáčkněte jednou tlačítko parního rázu (3) z otvorů v žehlicí ploše dojde k intenzivnímu úniku páry. V případě značného pomačkání vyčkejte několik vteřin a opětovně zmáčkněte tlačítko parního rázu (3). Většina záhybů bývá odstraněná po třetím zmáčknutí tlačítka. Pro zapnutí funkce parního rázu může být nutné několikeré zmáčknutí tlačítka (3). Po skončení žehlení otočte kolečkem pro ovládání teploty (1) na žehličce proti směru hodinových ručiček do polohy MIN. Zmáčkněte tlačítko napájení (12) pro vypnutí zařízení. Po úplném vychladnutí zařízení, vylijte vodu z nádržky (8) a uskladněte je na bezpečném místě. Pro udržení vysoké kvality páry nemačkejte tlačítko parního rázu více než třikrát po zhasnutí signalizační kontrolky. DŮLEŽITÉ: Zařízení vytváří vodní páru s velmi vysokou teplotou. V žádném případě nikdy nežehlete oděvy nebo materiály nacházející se na lidech nebo na zvířatech. Nikdy nesměřujte proud páry na lidi nebo zvířata. Vylévání vody Zmáčkněte tlačítko (16). Vysuňte nádržku s vodou. Vylijte vodu z nádržky. Opětovně zasuňte nádržku s vodou. Výměna náplně anti-calc 1. Ukazatel (15) bliká. 2. Pro odstranění zbytků vody z vedení zmáčkněte a přidržte tlačítko parního rázu (3) do doby, kdy ukazatel (15) zhasne. 3. Ponechte parní stanici zapnutou. 4. Vysuňte nádržku na vodu (8). 5. Vysuňte nádržku na náplň anti-calc (9), vytáhněte ji z nádobky a náplň anti-calc vyměňte. 6. Vyčkejte 5 vteřin po ukončení kroku 4 než náplň anti-calc opětovně namontujete. 7. Opětovně nainstalujte nádržku na vodu (8). Upozornění: Nelze-li použít novou náplň anti-calc, lze místo vody z kohoutku použít destilovanou vodu a zařízení používat dále. Náplň anti-calc (9) nelze odstranit, bez vysunutí nádržky s vodou. Není-li nádržka na náplň anti-calc (9) řádně namontována, uslyšíte po zmáčknutí tlačítka parního rázu (3) nepřerušovaný zvukový signál. Bude-li náplň anti-calc (9) vyměněna po vypnutí zařízení, elektronický systém proti tvorbě vodního kamene nepozná, že byla nainstalována nová náplň. Nepoužívejte opotřebované náplně anti-calc. Může dojít k poškození zařízení a elektronického systému. Neponechávejte prázdnou nádobku náplně anti-calc. Může dojít k poškození zařízení a elektronického systému. Systém anti-calc a signalizace výměny náplně Zařízení je vybaveno elektronickým systémem monitorování stavu opotřebení náplně anti-calc. Náplň anti-calc čistí vodu a redukuje její tvrdost. V náplni se nacházejí živice působící proti tvorbě vodního kamene. Podle tvrdosti vody a úrovně opotřebení nutno vyměnit náplň, začne-li to generátor páry signalizovat. Samočištění Parní generátor je vybaven vestavěným čisticím systémem navrženým pro udržení parních vedení a parní komoru v čistotě. Doporučujeme provádět tento úkon jednou měsíčně. Roztáhněte a vyrovnejte síťový a napájecí kabel. Naplňte nádržku na vodu (8), jak je uvedeno v odstavci Nalévání vody. Připojujte zařízení do síťové zásuvky vybavené ochranným kolíkem. Zmáčkněte tlačítko silné páry (19). 14

8 Nastavte kolečko pro ovládání teploty (1) zařízení do polohy MIN; zařízení je připraveno k samočištění. Držte žehličku asi 15 mm nad dřezem ve vodorovné, žehlicí poloze a přidržujte tlačítko parního rázu (3) po dobu asi 3 minut. Usazeniny proniknout parními otvory žehličku spolu s vodou. Otečte kolečko pro ovládání teploty (1) žehličky proti směru hodinových ručiček na maximum ( ). Přežehlete vlhký materiál pro odstranění všech zbytků usazenin z žehlicí plochy. Otočte kolečko pro ovládání teploty (1) do polohy MIN. Odpojte zařízení ze síťové zásuvky. Po úplném vychladnutí zařízení vylijte vodu z nádržky (8) a uskladněte je na bezpečném místě. Čištění a údržba Použijte vlhkou utěrku nebo drátěnku, který nezpůsobuje otěry, pro odstranění usazenin z plochy nebo krytů žehličky. Nikdy nepoužívejte ostré a drsné předměty k odstraňování usazenin z žehlicí plochy. Nikdy nepoužívejte abrazivní materiály, ocet nebo přípravky proti vodnímu kameni k čištění žehličky. Ekologicky vhodná likvidace Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování. Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušíte. Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. Zelmer Bohemia s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER viz. SEZNAM ZÁRUČNÍCH OPRAVEN. Výrobce nebere odpovědnost za nevhodné použití přístroje, za použití přístroje v rozporu z jeho určením nebo v rozporu z návodem k obsluze. Výrobce si vyhrazuje právo na provádění inovačních změn přístroje kdykoliv, bez předchozího upozornění, za účelem přizposobení přístroje požadavkům zákona, normám, nařízením nebo z důvodu konstrukčních, obchodních, estetických a jiných. 15
