1 Integrovaný elektroměr E600 Popis výrobku Verze Odpovídá elektroměru E600 verze 2.0 Název souboru: E600_CZ_Product_Description.doc

2 Copyright Enermet Oy 2002 Všechna práva vyhrazena. Informace v tomto dokumentu mohou podléhat změnám bez upozornění. Společnost Enermet Oy nepřebírá žádnou odpovědnost za chyby v tomto materiálu ani za žádné škody způsobené jeho použitím, ať již přímé nebo nepřímé. Echelon, LON, LONWORKS, LonTalk a Neuron jsou registrované ochranné známky společnosti Echelon Corporation. AIM je registrovaná ochranná známka společnosti Enermet Oy. Ostatní názvy výrobků uvedené v této příručce mohou být také ochrannými známkami a slouží pouze pro potřeby identifikace. Enermet Oy FIN JYSKÄ FINSKO

3 OBSAH 3 Obsah 1 ÚVOD POPIS VÝROBKU E600 - ÚVOD ELEKTROMĚR E600 - ÚVOD Řada univerzálních elektroměrů E Flexibilní komunikace Systémová kompatibilita Vlastní diagnostika Monitorování kvality napětí Vícekvadrantní měření Rozšířené měření profilu zátěže Možnosti různých tarifů Hlídání příkonu Ochrana proti nedovolené manipulaci TYPY ELEKTROMĚRŮ KÓDY TYPŮ TYPY ELEKTROMĚRŮ VSTUPNÍ A VÝSTUPNÍ MOŽNOSTI ELEKTROMĚRU TECHNICKÉ ÚDAJE METROLOGICKÉ CHARAKTERISTIKY TECHNICKÉ CHARAKTERISTIKY MECHANICKÉ CHARAKTERISTIKY TESTY A STANDARDY MECHANICKÁ KONSTRUKCE ŠASI SVORKOVNICE OCHRANA PROTI NEDOVOLENÉ MANIPULACI KRYT SVOREK IDENTIFIKAČNÍ ŠTÍTEK A DIODA LED TLAČÍTKA PLOMBOVÁNÍ ROZMĚRY DISPLEJ REŽIMY DISPLEJE Režim automatického posunu Ruční režim Režim instalace Režim nastavování Režim testování ELEKTRONIKA MODUL PŘIPOJENÍ K SÍTI Měření proudu a napětí Analogově-digitální konverze Zdroj napájení Ochrana proti přepětí APLIKAČNÍ MODUL Mikrořadič KOMUNIKACE KOMUNIKAČNÍ PROTOKOLY MODEMY A TERMINÁLOVÉ JEDNOTKY OPTICKÉ ROZHRANÍ SÉRIOVÁ KOMUNIKACE A V/V MOŽNOSTI... 25

4 OBSAH ELEKTROMĚR E600 V MĚŘICÍM SYSTÉMU MĚŘENÍ PRINCIP MĚŘENÍ MĚŘENÍ V RŮZNÝCH KVADRANTECH SEŘÍZENÍ KONFIGURACE ÚPLNÁ KONFIGURACE ČÁSTEČNÁ KONFIGURACE MONITOROVÁNÍ KVALITY MONITOROVÁNÍ VÝPADKŮ NAPĚTÍ MONITOROVÁNÍ PŘEPĚTÍ A PODPĚTÍ MONITOROVÁNÍ NADPROUDU MONITOROVÁNÍ LIMITU ÚČINÍKU MONITOROVÁNÍ STAVU BEZ ZÁTĚŽE ZPRACOVÁNÍ NAMĚŘENÝCH DAT ZÁZNAM TARIFŮ Měření maximálního odběru (MD) Kumulativní záznam tarifních dat Záznam tarifních dat za období Charakteristika tarifních registrů ZÁZNAM PROFILU ZÁTĚŽE Profilování intervalů energie Profilování kumulativní energie Profilování intervalů střední hodnoty odběru Profilování napětí MĚŘENÍ OKAMŽITÝCH HODNOT UKONČENÍ OBDOBÍ FAKTURACE Ukončení období fakturace červeným tlačítkem elektroměru Ukončení období fakturace vnitřními hodinami reálného času Ukončení období fakturace příkazy sériového kanálu Ukončení období fakturace řídicím vstupem HLÍDÁNÍ PŘÍKONU PŘIPOJENÍ PROUDOVÉ A NAPĚŤOVÉ SVORKY SCHÉMATA ZAPOJENÍ VSTUPNÍ KANÁLY Vstupy S Řídicí vstupy Výstupní kanály Výstupy S Stavové a reléové výstupy Výstup varování DODÁVANÁ BALENÍ ELEKTROMĚRY MOŽNOSTI Možnosti sériové komunikace Lithiová baterie Verze firmware (paměť Flash) Pozice napěťové vidlice Doplňkový identifikační štítek Ochrana proti nedovolené manipulaci Hardwarové nastavení zabezpečení Plombování... 42

5 OBSAH PŘÍSLUŠENSTVÍ Příručky... 43

6 ÚVOD 6 1 Úvod 1.1 Popis výrobku E600 - úvod Tento popis výrobku obsahuje podrobné informace o elektronickém třífázovém elektroměru E600 od společnosti Enermet. Dokument popisuje hardwarové a softwarové funkce elektroměru. Informace o instalaci a použití naleznete v dokumentu Elektroměr E600 - Příručka k instalaci a použití. Informace o práci s uživatelským rozhraním elektroměru E600 naleznete v dokumentu Uživatelské rozhraní elektroměru E600 - Příručka k instalaci a použití softwaru. Dokument k elektroměru E600 Obsažené informace Elektroměr E600 - Popis výrobku - Hardwarové a softwarové funkce elektroměru Elektroměr E600 - Příručka k instalaci a použití Uživatelské rozhraní elektroměru E600 - Příručka k instalaci a použití softwaru - Instalace a použití elektroměru - Práce se softwarovým uživatelským rozhraním elektroměru E Elektroměr E600 - úvod Řada univerzálních elektroměrů E600 Elektroměr E600 je třífázový elektroměr pro velkoodběr a podnikatelský maloodběr navržený pro měření v malých a středních obchodních a průmyslových podnicích. Elektroměry jsou dostupné s přímým připojením napětí a s přímým nebo nepřímým připojením proudu. Elektroměry s přímým připojením proudu jsou vhodné například pro řadové domy nebo bloky bytů. Elektroměry s připojením přes transformátor lze využít v menších průmyslových zónách. Viz kapitola 2 Typy elektroměrů. Měření energie je u elektroměrů E600 založeno na analogově/digitální konverzi a digitálním zpracování signálu. Obrázek 1: Elektroměr E600

7 ÚVOD 7 Elektroměr E600 splňuje požadavky standardů IEC/EN 61036:1996 a IEC/EN 61036/A1:2000 pro elektroměry třídy 1 a 2 (činná energie) a IEC/EN 61268:1996 (třída 2 pro jalovou energii). Rozměry šasi odpovídají normě DIN Flexibilní komunikace Elektroměry řady E600 podporují různé možnosti komunikace. Komunikační médium lze v případě potřeby snadno a bezpečně změnit a inovovat. Elektroměry řady E600 podporují modemové a datové komunikace. K dispozici jsou drátové i bezdrátové verze. Vnější přídavné modemy společnosti Enermet pro síť GSM a pro běžnou telefonní síť lze snadno nainstalovat přímo na svorkovnici elektroměru. Elektroměr E600 nabízí tři různé možnosti sériové komunikace. Je také možné používat různé kombinace vstupů a výstupů. K dispozici jsou proto dva vstupy S0, dva výstupy S0 a tři řídicí vstupy. Dva vnější vstupy umožňují připojení dalších měřicích přístrojů, například elektroměru, vodoměru nebo plynoměru. Viz kapitola 7 Komunikace Systémová kompatibilita Integrovaný elektroměr představuje cenově výhodné řešení pro použití s měřicím systémem AIM společnosti Enermet. Lze použít i jiné měřicí systémy používající protokol IEC nebo DLMS/Cosem. Díky kompatibilitě s měřicími systémy různých výrobců je tok dat z elektroměru do systémů pro regulaci bilance souvislý. Viz kapitola 7 Komunikace Vlastní diagnostika Instalace elektroměru E600 je snadná. Elektroměr E600 navíc díky vlastní diagnostice okamžitě upozorní, pokud dojde k chybě. Například při špatném připojení napěťových nebo proudových vodičů elektroměr zobrazí varovnou zprávu na displeji. Varování vznikne také v případě, že elektroměr je zapnutý, ale bez zátěže. Viz oddíl Režim instalace a kapitola 10 Monitorování kvality. Elektroměr E600 monitoruje vlastní provoz a měří okamžité hodnoty příkonů, napětí, proudů, účiníků a kmitočtu. Viz oddíl 11.3 Měření okamžitých hodnot Monitorování kvality napětí Elektroměr E600 umožňuje díky poskytování informací o kvalitě napětí dále zlepšovat služby zákazníkům. Elektroměr E600 monitoruje a zaznamenává přepětí, podpětí a nadproudy, stejně jako výpadky napětí a dobu jejich trvání. Registr profilu napětí uchovává záznam o kolísání úrovně napětí. Viz kapitola 10 Monitorování kvality.

8 ÚVOD Vícekvadrantní měření Elektroměry E600 lze použít pro aplikace čtyřkvadrantního měření, protože podporují měření činné energie a příkonu třídy 1 a měření jalové energie a příkonu třídy 2. Elektroměry E600 lze díky vícekvadrantnímu měření použít také pro malé zdroje energie. Viz oddíl 8.2 Měření v různých kvadrantech Rozšířené měření profilu zátěže Elektroměry řady E600 nabízejí rozsáhlé možnosti profilování zátěže pro přesnou regulaci vyvážené bilance. Profilování zátěže také obsahuje diagnostickou funkci, která poskytuje informace o integritě datových hodnot. Tyto informace jsou nezbytné pro profilační aplikace. Elektroměr E600 kromě toho díky rozšířené kapacitě paměti umožňuje současné profilování v jednotkách kwh a kvarh. Viz oddíl 11.2 Záznam profilu zátěže Možnosti různých tarifů Elektroměry řady E600 lze díky jejich všestrannosti snadno přizpůsobit budoucímu vývoji tarifů. Strukturu různých tarifů je možno konfigurovat pomocí softwaru Enermet E600UI. Viz oddíl 11.1 Záznam tarifů Hlídání příkonu Elektroměr E600 má čtyři volně konfigurovatelné funkce pro hlídání příkonu, které monitorují spotřebu energie a spouštějí řídicí funkce. Viz oddíl 11.5 Hlídání příkonu Ochrana proti nedovolené manipulaci Přímo připojené elektroměry E600 lze doplnit o ochranu proti nedovolené manipulaci. Příslušný díl zabraňuje úmyslným i neúmyslným zásahům do měření. Viz oddíl 4.3 Ochrana proti nedovolené manipulaci.

9 TYPY ELEKTROMĚ R Ů 9 2 Typy elektroměrů 2.1 Kódy typů Jednotlivé typy elektroměrů E600 jsou označeny následovně: Kód Popis E600 = Řada výrobků -1 = Třída 1-2 = Třída 2 D = Konfigurace svorek podle standardu DIN N = 3systémový elektroměr se 2 nulovými uzly Bez N = 2systémový elektroměr (bez nulových uzlů) V = Elektroměr s připojením proudu přes transformátor Bez V = Elektroměr s přímým připojením Z = Dvousměrné měření činného příkonu, čtyřkvadrantní měření jalového příkonu (kvadranty 1 až 4) -i2 = Vstupní kanály S0 -p2 = Výstupní kanály S0 -I3 = Vysokonapěťové vstupní kanály (řídicí vstupy) -P2 = 2 pulsní/řídicí výstupy (polovodičové relé 24 V nebo 230 V stříd.) -rs232 = Sériový kanál RS-232 -rs485 = Sériový kanál RS-485 -cs = Sériový kanál CS -P5 = 5 pulsní/řídicí výstupy (polovodičové relé 24 V nebo 230 V stříd.) 2.2 Typy elektroměrů Následující tabulka obsahuje přehled typů elektroměrů E600. Informace o dostupnosti jednotlivých typů vám poskytne marketingové oddělení společnosti Enermet. Typ Třída, činná energie Napětí (V) Proud (A) Pulsní konstanta E600-1DNVZ 1 3 x 230/400 5(6), 5//1(6) impulsů/kwh E600-1DVZ 1 3 x 230 5(6), 5//1(6) impulsů/kwh E600-2DNZ 2 3 x 230/ (100) impulsů/kwh E600-2DZ 2 3 x (100) impulsů/kwh E600-1DNZ 1 3 x 230/ (100) impulsů/kwh Pokud jde o jalovou energii, jsou všechny typy elektroměrů třídy 2.

10 TYPY ELEKTROMĚ R Ů Vstupní a výstupní možnosti elektroměru Následující tabulka obsahuje přehled V/V možností elektroměrů E600. Informace o dostupnosti jednotlivých V/V možností vám poskytne marketingové oddělení společnosti Enermet. V/V možnosti i2p2rs232 I3P2rs232 I3P2rs485 i2rs232 i2p2rs232 P2rs232 i2p5cs/rs232 Popis Vstupy S0 (2), vysokonapěťové výstupy (2), RS-232 Řídicí vstupy (3), vysokonapěťové výstupy (2), RS-232 Řídicí vstupy (3), vysokonapěťové výstupy (2), RS-485 Vstupy S0 (2), RS-232 Vstupy S0 (2), výstupy S0 (2), RS-232 Vysokonapěťové výstupy (2), RS-232 Vstupy S0 (2), vysokonapěťové výstupy (5), CS/RS-232

11 TECHNICKÉ ÚDAJE 11 3 Technické údaje 3.1 Metrologické charakteristiky Třída přesnosti Metrologické požadavky Třída 1 pro činnou energii (kwh) IEC (činná energie, třídy 1 a 2) Třída 2 pro jalovou energii IEC (jalová energie, třída 2) (kvarh) IEC (hodinové funkce) Metoda měření Konstanta elektroměru Digitální Elektroměry s připojením přes proudový transformátor imp/kwh 3prvková pro 4vodičové sítě Přímo připojené elektroměry imp/kwh 2prvková pro 3vodičové sítě Napětí Proud U n = 3 x 230/400 V Elektroměry s připojením přes proudový transformátor: U n = 3 x 240/415 V I n = 5 A, I n = 5//1 A U n =3 x 230 V (2prvkové I max = 6 A elektroměry) Interval měření % U n Spouštěcí proud 0,002 x I n Přímo připojené elektroměry I b = 10 A, 5A I max = 100 A Spouštěcí proud 0,005 x I b Kmitočet Spotřeba energie 50 Hz Proudový obvod 0,05 VA (5 A) na fázi Napěťový obvod < 5,5 VA; 1,5 W na fázi Měření energie Měření okamžitých hodnot +AE (I+IV) kwh Celkový činný a jalový příkon -AE (II+III) kwh Činný a jalový příkon fáze +RE (I+II) kvarh Napětí fáze -RE (III+IV) kvarh Proud fáze Účiník fáze Kmitočet Viz oddíl 8.2 Měření v různých Nemazatelné kumulativní registry kvadrantech

12 TECHNICKÉ ÚDAJE 1 2 Záznam kvality Záznam časově přepínaných tarifů (TOU) Výpadky napětí 16x1 hlavních registrů TOU/MD Přepětí a podpětí 16x15 vedlejších registrů TOU/MD Nadproud Integrace maximálního odběru (MD) 5, 10, 15, 30 nebo 60 min Limity účiníku Informace o stavu Bez zátěže Profil napětí Indikace chybného pořadí fází Záznam dat profilu zátěže Protokol událostí Až 4 kanály Velikost událostí Perioda integrace 5, 10, 15, 30, Datum a čas, typ a specifikace 60 min Tři (3) diagnostické bity integrity dat 3.2 Technické charakteristiky Přesnost hodin reálného času Rezervní doba chodu hodin reálného času Krystalem řízené Superkondenzátor, 14 dnů Přesnost 0,5 s/24 hod Lithiová baterie (volitelně), 10 let Přesnost při chodu na rezervu 1 s/24 hod Provozní a skladovací teplota Provozní a skladovací vlhkost -20 až +70 ºC provozní Ročně 0 až 75 % -40 až +70 C skladovací Komunikace Optický port Sériová komunikace: RS 232, RS 485 nebo CS Kompatibilní s EN Kompatibilní s DLMS Cosem Vnější přídavný modem pro běžnou telefonní síť nebo pro síť GSM lze nainstalovat přímo na svorkovnici elektroměru, viz oddíl 7.2 Modemy a terminálové jednotky.

13 TECHNICKÉ ÚDAJE Mechanické charakteristiky Hmotnost Šasi 1450 g Stupeň krytí IP 51 Rozměry Displej Výška 256 mm Displej LCD, rozlišení 16 x 2 znaky Šířka 180 mm Zobrazení znaků v bodové matici Hloubka 92 mm Tlačítka Štítky 1 pro čtení displeje Štítek s obecnými informacemi 1 pro ukončení období fakturace Doplňkový štítek s aplikačně specifickými informacemi 3.4 Testy a standardy Elektroměr E600 splňuje požadavky standardů IEC 61268:1996, IEC 61036:1996 a IEC 61036/A1:2000. Testy Standardy Elektrostatické rušení 15 kv vzdušný výboj, 8 kv kontaktní Odolnost proti rádiovým kmitočtům 10 V/m Vyzařované emise Limit podle EN 55022, třída B Odvedené emise Limit podle EN Odolnost proti rychlému průchodu 2 kv při jmenovitém proudu, 4 kv bez zátěže Impulsní napětí Rozšířený test na 12 kv Střídavé napětí 2 kv Test pružinovým kladívkem 0,2 J ± 0,02 J Test nárazu 300 m/s 2 ; 30 g Test vibrací 9,8 m/s 2 ; 1 g

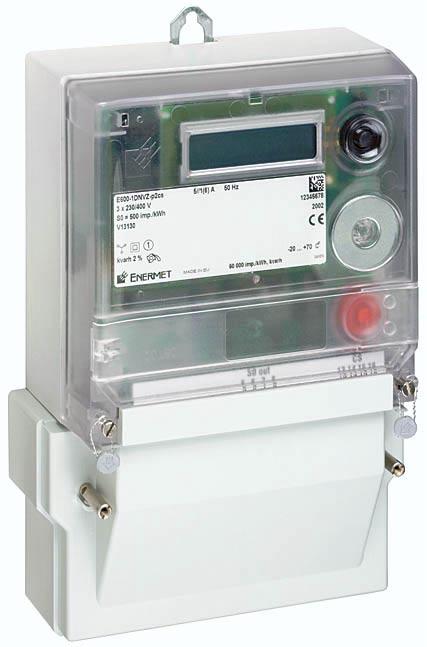

14 MECHANICKÁ KONSTRUKCE Mechanická konstrukce 4.1 Šasi Šasi elektroměru E600 splňuje požadavky standardu IEC/EN Šasi splňuje také požadavky třídy ochrany II a je chráněno proti vniknutí prachu a vody se stupněm krytí IP 51. Veškeré plasty elektroměru splňují klasifikaci UL94-V0 (jsou nehořlavé). Základna je zhotovena ze světle šedého polykarbonátu vyztuženého 20 % skleněných vláken. Kryt je vyroben z průhledného polykarbonátu a k základně je uchycen dvěma šrouby s možností zaplombování. Vnitřní kryt je také vyroben z průhledného polykarbonátu. Nese elektronické součásti a je na něm umístěn identifikační štítek. Součástí krytu je samostatná posuvná krytka pro doplňkový štítek. Kryt je vybaven nastavitelným kovovým upevňovacím okem. Upevňovací oko lze nastavit do jedné ze tří poloh, které umožňují skrytou instalaci. 4.2 Svorkovnice Svorkovnice splňuje požadavky pro stupeň krytí IP20. Je vyrobena z polykarbonátu vyztuženého skleněnými vlákny. Rozměry proudových konektorů jsou v souladu se standardem DIN pro 5,6mm a 9,7mm svorky. 4.3 Ochrana proti nedovolené manipulaci Přímo připojené elektroměry E600 lze doplnit o ochranu proti nedovolené manipulaci. Příslušný díl zabraňuje úmyslným i neúmyslným zásahům do měření. Viz dokument Elektroměr E600 - Příručka k instalaci a použití. Obrázek 2: Ochrana proti nedovolené manipulaci

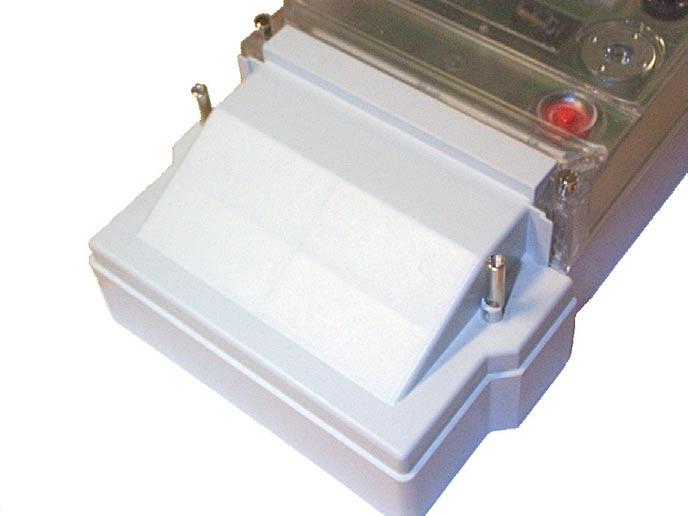

15 MECHANICKÁ KONSTRUKCE Kryt svorek Kryt svorek je vyroben z šedého polykarbonátu. V přední části krytu svorek se nachází díl, který lze snadno odstranit. Jeho odstraněním vznikne otvor, kterým lze k elektroměru E600 připojit vnější modem nebo terminálovou jednotku. Viz obrázek 3 a oddíl 7.2 Modemy a terminálové jednotky. Viz také dokument Elektroměr E600 - Příručka k instalaci a použití. Kryt svorek je k svornici upevněn dvěma šrouby. Kryt svorek splňuje požadavky pro stupeň krytí IP20. Obrázek 3: Kryt svorek 4.5 Identifikační štítek a dioda LED Štítek elektroměru E600 obsahuje informace o výrobci, značení CE, o požadovaném napětí a kmitočtu a o typu zařízení. Typ elektroměru Datová matice Sériové číslo Číslo schématu připojení Obrázek 4: Identifikační štítek elektroměru E600 Elektroměr je vybaven jednou žlutou diodou LED, která blikáním signalizuje měřenou energii. Pulsní konstanta je impulsů/kwh u elektroměrů s připojením přes proudový transformátor a impulsů/kwh u přímo připojených elektroměrů.

16 MECHANICKÁ KONSTRUKCE 1 6 Pulsní konstanta Elektroměry s připojením Přímo připojené elektroměry přes proudový transformátor impulsů/kwh impulsů/kwh 4.6 Tlačítka Elektroměr E600 je vybaven dvěma tlačítky. V pravém horním rohu čelního krytu se nachází černé tlačítko a pod posuvnou krytkou s možností zaplombování je umístěno tlačítko červené. Černé tlačítko slouží k posunu informací zobrazených na displeji. Červené tlačítko slouží k ukončení období fakturace elektroměru (viz oddíl 11.4 Ukončení období fakturace). Při nastavování data a času elektroměru jsou potřebná obě tato tlačítka (viz dokument Elektroměr E600 - Příručka k instalaci a použití). Tlačítko Černé Červené Použití Posun informací zobrazených na displeji elektroměru Nastavení data a času elektroměru Ukončení období fakturace elektroměru Nastavení data a času elektroměru 4.7 Plombování Kryt elektroměru E600 je zajištěn dvěma kolíkovými plombami. Kromě toho lze použít plombovací dráty s bezpečnostními plombami. Viz oddíl Plombování.

17 MECHANICKÁ KONSTRUKCE Rozměry Obrázek 5: Rozměry elektroměru E600

18 MECHANICKÁ KONSTRUKCE Obrázek 6: Rozměry elektroměru E600 s modemem M100-G

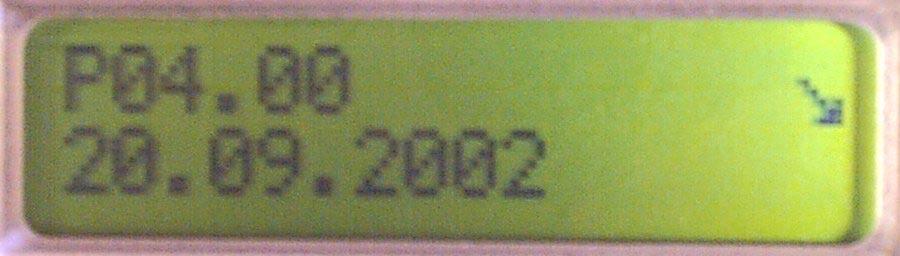

19 DISPLEJ Displej Elektroměr E600 je vybaven displejem z tekutých krystalů, který umožňuje zobrazit dva řádky po 16 znacích. Na displeji mohou být zobrazena písmena, číslice a také rozšířené znaky ASCII, jako například Ä, A a O. Horní řádek tvoří záhlaví spodního řádku, který zobrazuje skutečné hodnoty. K ovládání displeje slouží černé tlačítko. Obrázek 7: Displej elektroměru E Režimy displeje Elektroměr má pět různých režimu displeje. Režimy jsou popsány v následujících oddílech. Další informace o práci s režimy displeje naleznete v dokumentu Elektroměr E600 - Příručka k instalaci a použití Režim automatického posunu Režim automatického posunu je výchozí režim displeje. Když je displej v režimu automatického posunu, jsou údaje zobrazené na displeji automaticky posouvány. Posun lze konfigurovat pomocí softwarového uživatelského rozhraní (viz dokument Uživatelské rozhraní elektroměru E600 - Příručka k instalaci a použití softwaru). Prodleva mezi kroky posunu může být od 1 do 255 sekund. Maximální počet zobrazení v jedné posloupnosti je 256. První položkou automaticky posouvaného seznamu je ve výchozím nastavení aktuální datum a čas. Tato položka má dvě speciální funkce: zobrazuje napětí připojených fází s použitím symbolů fází L1/L2/L3 a informaci o kvadrantu s použitím šipek nahoru/dolů a vlevo/vpravo. Poznámka! Pokud existují aktivní chyby nebo varování, kód chyby je zobrazen v režimu automatického posunu. Podnabídka zobrazuje popis chyb a varování Ruční režim Z režimu automatického posunu lze jedním stiskem černého tlačítka přepnout do ručního režimu. Když je displej v režimu ručního posunu, lze jej ovládat různě dlouhými stisky černého tlačítka, jak je uvedeno v následující tabulce: Doba stisku Krátký stisk (< 2 s) Střední stisk (>2 s, < 5 s) Dlouhý stisk (< 5 s) Akce Přechod na další položku v posouvaném seznamu Přechod do podnabídky nebo do předchozí úrovně Návrat do režimu automatického posunu

20 DISPLEJ 20 Z ručního režimu lze dlouhým stiskem černého tlačítka přepnout do režimu automatického posunu. K přepnutí do režimu automatického posunu dojde také po nastavitelné prodlevě od posledního stisku tlačítka (od 1 minuty do 2 hodin), pokud není režim automatického posunu zakázán. Po výpadku napětí je displej automaticky uveden do režimu automatického posunu Režim instalace Režim instalace je automaticky aktivován místo režimu automatického posunu v případě chyb nebo varování. Pokud instalace není v pořádku, elektroměr zobrazí na displeji chybovou zprávu. Podnabídka chybové zprávy obsahuje popis problému Režim nastavování Do režimu nastavování lze přepnout pomocí černého a červeného tlačítka. Když je displej v režimu nastavování, můžete pomocí tlačítek nastavit datum a čas elektroměru. Po uplynutí nastavitelné prodlevy od posledního stisku tlačítka (od 1 minuty do 2 hodin) dojde k přepnutí do režimu automatického posunu Režim testování Režim testování lze zapnout a vypnout z režimu automatického posunu pomocí černého a červeného tlačítka. Když je displej v režimu testování, lze na displeji černým tlačítkem posouvat výrobcem zadané položky testů. V současné době jsou tyto položky tvořeny hodnotami kumulativních celoživotních registrů (sekundární AE+, AE-, RE+, RE-). Po uplynutí nastavitelné prodlevy od posledního stisku tlačítka (od 1 minuty do 2 hodin) dojde k přepnutí do režimu automatického posunu.

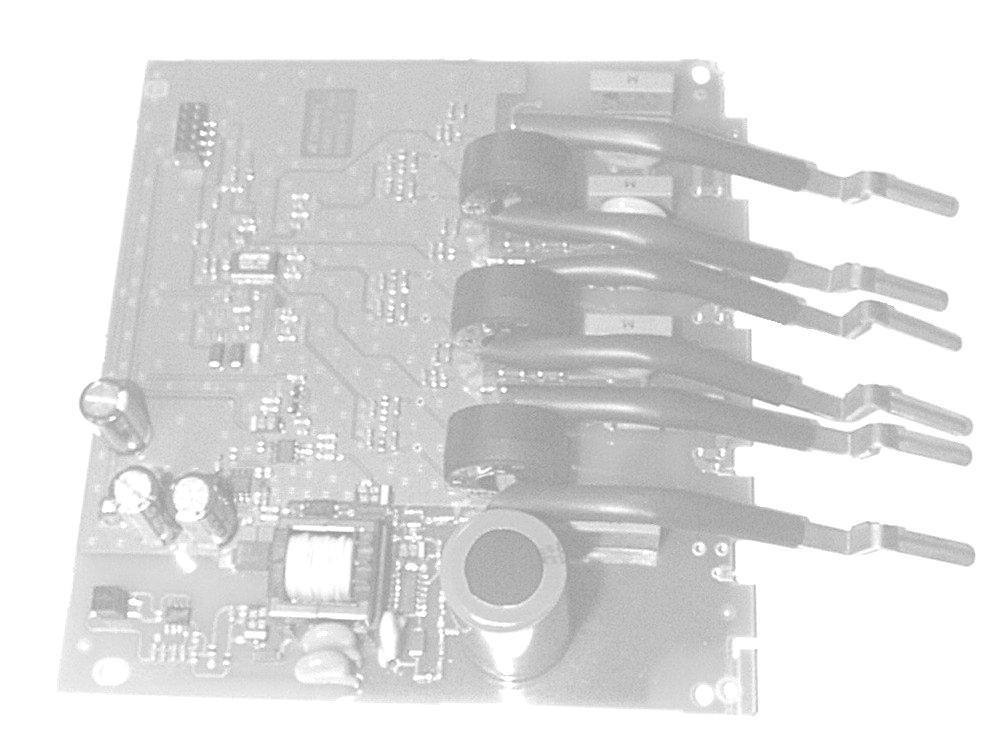

21 ELEKTRONIKA 21 6 Elektronika Hardware elektroměru E600 se nachází na dvou deskách plošných spojů, které tvoří modul připojení k síti a aplikační modul. Moduly jsou vzájemně propojeny samostatnými datovými konektory. Vzhled modulů je patrný z obrázku 8. Aplikační modul Modul připojení k síti, 2systémový elektroměr Modul připojení k síti, 3systémový elektroměr Datové konektory Obrázek 8: Elektronické součásti elektroměru E Modul připojení k síti Modul připojení k síti je umístěn na spodní kartě elektroměru E600. Modul zajišťuje měření proudu a napětí. Blokové schéma modulu připojení k síti je uvedeno na obrázku 9. Součásti a funkce modulu jsou popsány v následujících oddílech. Dělič napětí L1 L2 L3 Přepěťová ochrana Zdroj napájení A/D převodník APLIKAČNÍ MODUL N Měření proudu Obrázek 9: Blokové schéma modulu připojení k síti Enermet Oy E600 Popis výrobku v.1.0

22 ELEKTRONIKA Měření proudu a napětí K měření proudu slouží přesné toroidní cívky. U přímo připojených elektroměrů jsou cívky stejnosměrně tolerantní (podle požadavků standardu IEC/EN 61036). Měření napětí zajišťuje odporový dělič Analogově-digitální konverze Analogové signály odvozené od měřeného napětí a proudu jsou převáděny do digitální podoby šestikanálovým A/D převodníkem. Digitální data jsou nepřetržitě přenášena do mikrořadiče aplikačního modulu Zdroj napájení Napájecí napětí je vytvářeno z napětí sítě ve zdroji pracujícím v přepínaném režimu, který je dobře chráněn proti vnějšímu rušení. Zdroj napájení konsoliduje napětí ze všech třech fází a stabilizuje napájecí napětí. Elektroměr je funkční, pokud alespoň jedna ze tří fází a nulový vodič mají jmenovité napětí Ochrana proti přepětí Elektroměr E600 je dobře chráněn před dočasnými vysokonapěťovými impulsy ze sítě prostřednictvím varistorů a sérií rezistorů. 6.2 Aplikační modul Aplikační modul je umístěn na horní kartě elektroměru E600. Modul řídí displej LCD a zajišťuje zpracování a ukládání naměřených dat. Obsahuje tři různé komunikační součásti. Tyto tři různé, vzájemně výlučné komunikační součásti mohou být na aplikační modul osazeny při výrobě elektroměru. Viz oddíl 7.4 Možnosti sériové komunikace. Blokové schéma aplikačního modulu je uvedeno na obrázku 10. Součásti a funkce modulu jsou popsány v následujících oddílech.

23 ELEKTRONIKA 23 Optické rozhraní OD MODULU PŘIPOJENÍ K SÍTI Vstupy S0 Mikrořadič Paměti (EEPROM, RAM, Flash) Hodiny RTC Displej LCD Volitelné vstupy Výstupy S0 RS232 RS485 CS Obrázek 10: Blokové schéma aplikačního modulu Mikrořadič Aplikační modul je vybaven mikrořadičem NEC. Mikrořadič zpracovává naměřená data a řídí displej LCD. Mikrořadič je propojen s hodinami reálného času (RTC). Je také propojen s pamětmi, které používá software řídící zpracování a které též slouží pro ukládání naměřených dat. K dispozici jsou následující paměti: 64 KB interní paměti Flash/ROM procesoru, 521 KB vnější programové paměti Flash, 128 KB paměti RAM pro data a paměť EEPROM.

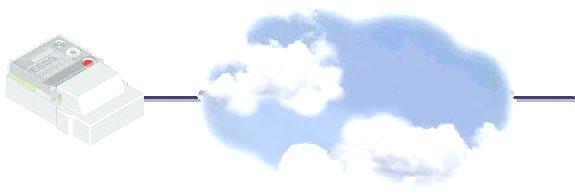

24 KOMUNIKACE 24 7 Komunikace 7.1 Komunikační protokoly Elektroměr E600 podporuje následující protokoly: - Protokol DLMS/Cosem - Protokol IEC 61107/Enermet - Protokol IEC pro čtení výstupních dat K elektroměru E600 lze také připojit přenosovou terminálovou jednotku LON. Viz oddíl 7.2 Modemy a terminálové jednotky. 7.2 Modemy a terminálové jednotky Elektroměry řady E600 podporuje široký rozsah možností komunikace s využitím vnějších přídavných modemů. Elektroměr E600 lze použít s vnějšími modemy, jako je modem GSM M100-G společnosti Enermet a modem pro běžnou telefonní síť M100-T, které lze snadno připojit ke svorkovnici elektroměru. Vnější modem se připojuje k sériovému kanálu elektroměru E600. Elektroměr E600 lze také použít s terminálovou jednotkou ML10-CB společnosti Enermet. Terminálová jednotka používá ke komunikaci protokol LonTalk. Terminálová jednotka ML10-CB si vytváří vlastní hodnoty registru a vlastní profily. Jakmile je jednotka ML10-CB připojena k elektroměru E600, měřicí systém přečte registr a další hodnoty z jednotky. Další informace o jednotce ML10-CB a o struktuře jejího registru naleznete v dokumentu ML10-CB - Popis výrobku. Jednotka ML10-CB se k elektroměru E600 připojuje pomocí dvou pulsních výstupních kanálů. Možnosti komunikace s vnějšími zařízeními Modemy Terminálové jednotky Modem GSM (M100-G) Modem pro běžnou telefonní síť (M100-G) Protokol LonTalk, ML10-CB Při instalaci modemů je velmi důležité dodržovat všechny místní předpisy pro používání rádiových zařízení, jinak hrozí nebezpečí rádiového rušení. Další informace o požadavcích a postupu instalace modemů M100-G, M100-T a terminálové jednotky ML10-CB k elektroměru E600 naleznete v dokumentu Elektroměr E600 - Příručka k instalaci a použití.

25 KOMUNIKACE Optické rozhraní Optický kanál se používá zejména pro konfiguraci a místní odečet elektroměru E600. Optický kanál podporuje všechny protokoly uvedené v oddílu 7.1 Komunikační protokoly. Kromě nich optický kanál podporuje také formát pro čtení výstupních dat podle standardu IEC To umožňuje používat ruční jednotky pro čtení konfigurovaných položek zadaných pomocí programu UI. 7.4 Sériová komunikace a V/V možnosti Elektroměr E600 nabízí tři různé možnosti sériové komunikace. U sériové komunikace si lze vybrat z různých V/V možností. Možnosti jsou vzájemně výlučné, protože každá odpovídající komunikační součást je na aplikační modul osazena při výrobě elektroměru. Možnost proto musí být vybrána při objednávce elektroměru. Elektroměr nabízí následující V/V možnosti sériové komunikace: V/V možnosti i2p2rs232 I3P2rs232 I3P2rs485 i2rs232 i2p2rs232 P2rs232 i2p5cs/rs232 Popis Vstupy S0 (2), vysokonapěťové výstupy (2), RS-232 Řídicí vstupy (3), vysokonapěťové výstupy (2), RS-232 Řídicí vstupy (3), vysokonapěťové výstupy (2), RS-485 Vstupy S0 (2), RS-232 Vstupy S0 (2), výstupy S0 (2), RS-232 Vysokonapěťové výstupy (2), RS-232 Vstupy S0 (2), vysokonapěťové výstupy (5), CS/RS Elektroměr E600 v měřicím systému Elektroměr E600 lze použít v systémech podporujících protokoly a datové struktury uvedené v oddílu 7.1 Komunikační protokoly, jako je například systém AIM AMR společnosti Enermet. GSM, telefonní síť, sériová komunikace, S0 AIM AMR Obrázek 11: Elektroměr E600 v komunikačním systému

26 M ĚŘENÍ 26 8 Měření 8.1 Princip měření Měření je založeno na analogově-digitální konverzi a digitálním zpracování signálů. Analogové signály odpovídající proudu a napětí jsou nejprve převedeny vnitřními proudovými transformátory a děliči napětí. Poté jsou signály přivedeny do A/D převodníku. Výstupy A/D převodníku jsou přivedeny do mikrořadiče aplikačního modulu, který zajišťuje ukládání a zpracování dat. 8.2 Měření v různých kvadrantech Mikrořadič aplikačního modulu je vybaven algoritmy pro výpočet činné a jalové energie a příkonu. Měření probíhá v následujících kvadrantech: +AE (I+IV) kwh (činná energie, import) -AE (II+III) kwh (činná energie, export) +RE (I+II) kvarh (jalová energie, import) -RE (III+IV) kvarh (jalová energie, export) Elektroměr E600 umožňuje dvousměrné měření činné energie a čtyřkvadrantní měření jalové energie. Obrázek 12 ukazuje měření elektroměru E600 v různých kvadrantech. Vytváření činného příkonu Spotřeba činného příkonu Spotřeba jalového příkonu II Q I S Měření: Spotřeba kwh: Vytváření kwh: Kvadrant I a IV II a III Vytváření jalového příkonu - III IV P Spotřeba kvarh: Vytváření kvarh: I a II III a IV Obrázek 12: Čtyřkvadrantní měření 8.3 Seřízení Elektroměr je seřízen ve výrobě. Neoprávněným zásahům do seřízení elektroměru zabraňuje zaplombování šasi dvěma kolíkovými plombami. Šasi kromě toho může být opatřeno speciálními plombami kontrolních orgánů.

27 KONFIGURACE 27 9 Konfigurace Konfigurační soubory elektroměru E600 lze vytvořit a do elektroměru odeslat pomocí softwarového uživatelského rozhraní (UI). Program UI komunikuje s elektroměrem prostřednictvím optického nebo sériového kanálu elektroměru, případně pomocí vnějšího modemu. Jeho součástí je průvodce konfigurací - sada logicky uspořádaných oken, která uživatele programem E600UI provádí. Další informace o práci s programem UI naleznete v dokumentu Uživatelské rozhraní elektroměru E600 - Příručka k instalaci a použití softwaru. Rozlišujeme dva typy konfigurace: konfiguraci úplnou a částečnou. Oba tyto typy jsou popsány v následujících oddílech. 9.1 Úplná konfigurace Úplnou konfigurací rozumíme počáteční konfiguraci nebo celkovou změnu konfigurace elektroměru. Před celkovou změnou konfigurace dříve konfigurovaného elektroměru je třeba předchozí konfiguraci vymazat. 9.2 Částečná konfigurace E600 UI KONFIGURAČNÍ PROGRAM Částečná konfigurace spočívá ve změně nebo nastavení jen některých hodnot. Následující tabulka obsahuje přehled částečně konfigurovatelných funkcí. Tabulka také ukazuje, jaký typ hodnot mohou mít a jaká je typická hodnota jednotlivých částečně konfigurovatelných funkcí. Podrobnější popis konfigurovatelných funkcí naleznete v kapitolách 10 Monitorování kvality a 11 Zpracování naměřených dat. Konfigurovatelná funkce Limity Typická hodnota Číslo zařízení zákazníka Datum a čas 12 znaků Nové číslo jednotky Heslo 10 znaků Aktuální hodnoty počítače Počáteční přenosová rychlost pro optické rozhraní 9600 pro sériový port Přístupová práva pro komunikaci None, Low, Medium, High (Žádná, Nízká, Střední, Vysoká) Počáteční hodnoty kumulativních registrů energie Vysoká

28 KONFIGURACE 28 Délka seznamů pro ruční a automatické posouvání na displeji 256 položek na seznam Interval a prodleva automatického posouvání Interval: Prodleva: nepoužita nebo Položky pro čtení výstupních dat položek Interval: 10 s Prodleva: 1800 s Řízení tarifů: - Použitý typ dne pro dny v týdnu u týdenního programu - Použitý typ dne pro speciální dny - Časy přepínání tarifů - Roční období - Speciální dny Alarmy Čas: - Letní čas zapnutý / vypnutý - Počátek a konec letního času - Časové razítko čtení výstupních dat 1107: systémový / místní čas - Časové razítko periody profilu zátěže: počáteční / koncový čas Systémový čas Počáteční čas Funkce monitorování: - Limity přepětí a podpětí Bez napětí % Nízké napětí % Vysoké napětí % 10 % 80 % 115 % - Limity nadproudu % 120 % - Limity přijatelné hodnoty účiníku Import 0-1,0 Import 0,8 Export -1,0-0 Export -1,00 - Prodleva stavu Bez zátěže min 5 min - Prodleva varování 0-60 s 2 s Částečná konfigurace vyžaduje heslo elektroměru pro zápis (vysoká úroveň) nebo pro částečný zápis (střední úroveň). Hesla jsou do elektroměru odeslána při úplné konfiguraci.

29 MONITOROVÁNÍ KVALITY Monitorování kvality Elektroměr E600 monitoruje kvalitu napětí a správnost vlastního připojení. Funkce monitorování jsou popsány v následujících oddílech Monitorování výpadků napětí Funkce monitorování výpadků napětí vytváří protokol a registr časů a trvání výpadků napětí. Funkce také zaznamenává počet výpadků. E600 UI KONFIGURAČNÍ PROGRAM Při monitorování výpadků je sledováno jejich trvání. Podle doby trvání jsou výpadky děleny na krátké (do tří minut) a dlouhé (nad tři minuty). Krátké i dlouhé výpadky jsou zaznamenávány do protokolu událostí. Trvání a časy posledních 64 dlouhých výpadků jsou kromě toho zaprotokolovány samostatně. (Viz obrázek 13.) Informace o výpadcích napětí lze číst pomocí displeje LCD. K jejich čtení lze také použít funkci čtení výstupních dat nebo program UI. KRÁTKÉ výpadky DLOUHÉ výpadky Registr Registr Protokol událostí Protokol dlouhých výpadků 10.2 Monitorování přepětí a podpětí E600 UI KONFIGURAČNÍ PROGRAM Obrázek 13: Monitorování výpadků napětí Funkce monitorování přepětí a podpětí porovnává provozní napětí s nastavenými limity. Pokud dojde k překročení některého z limitů, funkce tuto událost zaznamená. Limity přepětí a podpětí lze nastavit pomocí programu UI. Pomocí programu UI lze také definovat podmínky přepětí a podpětí pro varování elektroměru. Informace o přepětí a podpětí lze z elektroměru E600 odečítat na dálku pomocí programu UI.

30 MONITOROVÁNÍ KVALITY Monitorování nadproudu E600 UI KONFIGURAČNÍ PROGRAM Funkce monitorování nadproudu pracuje podobně jako monitorování napětí a podpětí. Limity nadproudu a podmínky pro varování lze nastavit pomocí programu UI Monitorování limitu účiníku E600 UI KONFIGURAČNÍ PROGRAM Elektroměr umožňuje nastavit limity přijatelných hodnot účiníku. Pokud dojde k jejich překročení, na displeji se objeví varovná zpráva. Taková zpráva signalizuje chybné připojení napěťových nebo proudových vodičů. Elektroměr E600 počítá účiník jako podíl činného a zdánlivého příkonu: Účiník elektroměru E600 = činný příkon / zdánlivý příkon Monitorování stavu Bez zátěže Pokud je zapnutý elektroměr po nastavenou dobu bez zátěže, na displeji se zobrazí varovná zpráva. E600 UI KONFIGURAČNÍ PROGRAM

31 ZPRACOVÁNÍ NAMĚŘENÝCH DAT Zpracování naměřených dat 11.1 Záznam tarifů E600 UI KONFIGURAČNÍ PROGRAM Elektroměr E600 má 16 tarifních registrů a 15 vedlejších registrů pro každý tarifní registr. Elektroměr E600 umožňuje konfigurovat různé sezónní, týdenní, denní a speciální denní programy pro přepínání tarifů. Tarifní registry lze konfigurovat pro používání mnohostranných tarifních struktur na bázi časů přepínání tarifů (TOU) a maximálního odběru (MD). Struktura tarifního registru elektroměru E600 je znázorněna na obrázku 14. Řízení tarifů zajišťují hodiny reálného času (RTC). kwh kvarh Vstupy RTC 1,0 1,15 2,0 2,15 16,0 16,15 Obrázek 14: Struktura tarifního registru elektroměru E Měření maximálního odběru (MD) Elektroměry používají při záznamu maximálního odběru princip posuvného okna. Perioda měření maximálního odběru může být 5, 10, 15, 30 nebo 60 minut. E600 UI KONFIGURAČNÍ PROGRAM Hodiny periody integrace jsou synchronizovány s vnitřními hodinami reálného času (RTC) elektroměru. Délku periody integrace lze nastavit. Pro každý registr maximálního odběru lze zobrazit registr průběžného odběru, který měří průběžný odběr v průběhu měřené periody. Pokud je například doba měření 30 minut, registr průběžného odběru zobrazí po 17 minutách hodnotu ,4 kw s časovým razítkem udávajícím dobu, kdy byla hodnota zjištěna.

32 ZPRACOVÁNÍ NAMĚŘENÝCH DAT 32 Hodnota čítače energie P period t1 = 17 i t =30 i Obrázek 15: Registr průběžného maximálního odběru Kumulativní záznam tarifních dat Při kumulativním záznamu tarifních dat jsou neustále kumulativně zaznamenávána fakturační data o odebrané energii a maximálním odběru. Průběžné kumulativní registry odebrané energie nejsou nikdy nulovány. Průběžné kumulativní registry maximálního odběru jsou nulovány na konci období fakturace (viz oddíl 11.4 Ukončení období fakturace). První registr historie obsahuje kumulovaný maximální odběr na konci posledního období fakturace. Tabulka 1: Princip kumulativního záznamu tarifních dat odebrané energie Konec období fakturace Spotřeba za období fakturace Průběžný registr Kumulativní fakturační data Historie 1 Historie 2 Historie 3 40 kwh ,0 10 kwh , ,0 30 kwh , , ,0 20 kwh , , , ,0 Tabulka 2: Princip kumulativního záznamu tarifních dat max. odběru Konec období fakturace Max. odběr za období fakturace Průběžný registr Kumulativní fakturační data Historie 1 Historie 2 Historie 3 40 kw ,0 10 kw , ,0 30 kw , , ,0 20 kw , , , ,0

33 ZPRACOVÁNÍ NAMĚŘENÝCH DAT Záznam tarifních dat za období Při záznamu tarifních dat za období jsou periodicky zaznamenávána kumulativní data o odebrané energii nebo maximálním odběru. Obsah průběžného registru období je na konci období fakturace uložen do registru historie a registr je poté vynulován. Tabulka 3: Princip záznamu tarifních dat odebrané energie za období Konec období fakturace Spotřeba za období fakturace Průběžný registr Fakturační data za období Historie 1 Historie 2 Historie 3 40 kwh ,0 10 kwh , ,0 30 kwh , , ,0 20 kwh , , , ,0 Tabulka 4: Princip záznamu tarifních dat max. odběru za období Konec období fakturace Max. odběr za období fakturace Průběžný registr Fakturační data za období Historie 1 Historie 2 Historie 3 40 kw ,0 10 kw , ,0 30 kw , , ,0 20 kw , , , , Charakteristika tarifních registrů Charakteristika tarifních registrů je shrnuta v následující tabulce. Tabulka 5: Souhrnná charakteristika tarifních registrů Registr Režim záznamu fakturačních dat Nulování průběžného registru na konci období Princip měření max. odběru Časové razítko Odebraná energie Kumulativní Za období Ne Ano - Čas nulování Maximální odběr Kumulativní Za období Ano Ano Posuvné okno Zjištěný max. odběr

34 ZPRACOVÁNÍ NAMĚŘENÝCH DAT Záznam profilu zátěže E600 UI KONFIGURAČNÍ PROGRAM Elektroměr E600 má 4 konfigurovatelné profily zátěže. Záznam profilu zátěže se provádí na bázi intervalů energie, intervalů střední hodnoty odběru nebo napětí. Perioda integrace při záznamu profilu zátěže může být 5, 10, 15, 30 nebo 60 minut. Struktura registru profilu zátěže elektroměru E600 je znázorněna na obrázku 16. Řízení profilu zátěže zajišťují hodiny reálného času (RTC). kwh kvarh V Vstupy RTC Série 1 Série 2 Série 3 Série Profilování intervalů energie E600 UI KONFIGURAČNÍ PROGRAM Energie [kwh] Obrázek 16: Struktura registru profilu zátěže elektroměru E600 Při profilování intervalů energie jsou data profilu zátěže získávána integrací hodnot energie v průběhu periody. Periodu integrace lze nastavit E = 30 kwh E = 50 kwh E = 20 kwh 30 min 60 min 90 min Obrázek 17: Profilování zátěže podle intervalů energie Čas [min] Profilování kumulativní energie Při profilování kumulativní energie jsou data profilu zátěže získávána kumulativním záznamem energie.

35 ZPRACOVÁNÍ NAMĚŘENÝCH DAT 35 Energie [kwh] E = 30 kwh E = 80 kwh E = 100 kwh 30 min 60 min 90 min Čas [min] Obrázek 18: Profilování zátěže podle kumulativní energie Profilování intervalů střední hodnoty odběru Profilování intervalů střední hodnoty odběru poskytuje data profilu zátěže v hodnotách odběru. Energie [kwh] 100 P = 100 kw 30 Čas [min] Obrázek 19: Profilování zátěže podle střední hodnoty odběru Profilování napětí E600 UI KONFIGURAČNÍ PROGRAM Profilování napětí fází poskytuje data profilu zátěže ve středních hodnotách napětí fází. Periodu integrace, která v tomto případě představuje dobu měření střední hodnoty napětí, lze nastavit (např. na 10 minut). Nulové hodnoty napětí při výpadku jedné fáze nejsou do střední hodnoty započítávány. Pokud má například napětí hodnotu 230 V po dobu pěti minut a 0 V po dobu následujících pěti minut, střední hodnota za 10 minut bude 230 V (nikoli 115 V). Pokud výpadek napětí trvá celých 10 minut, střední hodnota bude 0 V. Jako profily napětí lze v podstatě použít jakékoli profily zátěže.

36 ZPRACOVÁNÍ NAMĚŘENÝCH DAT Měření okamžitých hodnot Elektroměr E600 umožňuje měřit různé okamžité hodnoty. Naměřené údaje lze odečítat na displeji elektroměru, případně pomocí optického či sériového kanálu. Měřit lze mimo jiné následující okamžité hodnoty: - celkový třífázový činný příkon, - celkový třífázový jalový příkon, - činné příkony jednotlivých fází (s výjimkou 2prvkových elektroměrů), - jalové příkony jednotlivých fází (s výjimkou 2prvkových elektroměrů), - napětí fází, - proudy fází, - účiníky příkonů fází (s výjimkou 2prvkových elektroměrů), - kmitočet, - hodnoty kumulativních celoživotních registrů AE+, AE-, RE+, RE-; sekundární hodnoty Ukončení období fakturace Jakmile je ukončeno období fakturace elektroměru E600, fakturační data jsou uložena do registru historie. Proběhne výpočet kumulativních hodnot čítačů; datum a čas a konce období fakturace jsou uloženy. Období fakturace lze ukončovat čtyřmi různými způsoby, které jsou popsány v následujících oddílech Ukončení období fakturace červeným tlačítkem elektroměru E600 UI KONFIGURAČNÍ PROGRAM Období fakturace lze ukončit ručně krátkým stiskem červeného tlačítka elektroměru. Viz dokument Elektroměr E600 - Příručka k instalaci a použití. Konfigurace určuje, které tarifní registry budou ukončeny. Aby nemohlo dojít k nechtěnému nadbytečnému ukončení období, je možno nastavit prodlevu uzamčení období fakturace ( minut). Viz dokument E600UI - Příručka k instalaci a použití softwaru Ukončení období fakturace vnitřními hodinami reálného času Konec období fakturace lze nastavit pro každou skupinu registrů pomocí programu UI. Období fakturace může končit: - na konci vybraného měsíce či měsíců; E600 UI KONFIGURAČNÍ PROGRAM - měsíčně ve vybrané datum v měsíci (pokud datum není platné, jako např. 31. února, bude období fakturace ukončeno v poslední den tohoto měsíce); - týdně na konci vybraného dne v týdnu.

37 ZPRACOVÁNÍ NAMĚŘENÝCH DAT Ukončení období fakturace příkazy sériového kanálu Období fakturace lze ukončit pomocí příkazů sériového kanálu podle standardu IEC Ukončení období fakturace řídicím vstupem Období fakturace lze ukončit pomocí řídicího vstupu, který byl pro tento účel konfigurován. Viz oddíl Řídicí vstupy Hlídání příkonu E600 UI KONFIGURAČNÍ PROGRAM Elektroměr E600 má čtyři volně konfigurovatelné funkce pro hlídání příkonu, které lze použít k monitorování a řízení spotřeby energie. Funkce pro hlídání příkonu lze připojit k registrům kumulativního odběru a maximálního odběru za periodu. Mohou monitorovat spotřebu souvisle po celou periodu integrace; periodu integrace však lze také rozdělit až na 10 predikčních period. Protože impulsy přijímané registry odpovídají energii, lze limit příkonu zadaný uživatelem převést na limit energie odpovídající ideální spotřebě za periodu integrace. Pokud naměřená energie přesáhne limit vypočtený ze zadaného limitu příkonu, je okamžitě aktivována volně konfigurovatelná řídicí funkce. V závislosti na režimu hlídání příkonu je na konci periody integrace aktivována další řídicí funkce. Pokud tedy odhadovaná spotřeba přesahuje limit, lze pomocí řídicích funkcí ovládat například topné zátěže. Tabulka 6: Typy funkcí hlídání příkonu Režim Význam Prediktivní, typ 0 Integrační perioda může být rozdělena až na 10 predikčních period. Pokud předpovídaná spotřeba přesáhne vypočtený limit energie, je aktivována řídicí funkce 1. Pokud předpovídaná spotřeba poklesne pod daný limit, je na konci predikční periody aktivována řídicí funkce 2. Jinak je řídicí funkce 2 aktivována na konci integrační periody. Prediktivní, typ 1 Integrační perioda může být rozdělena až na 10 predikčních period. Pokud předpovídaná spotřeba přesáhne vypočtený limit energie, je aktivována řídicí funkce 1. Řídicí funkce 2 je aktivována na konci integrační periody. Neprediktivní, souvislý Energie měřená v průběhu integrační periody je souvisle porovnávána s vypočteným limitem energie. Pokud naměřená energie přesáhne limit energie, je aktivována řídicí funkce 1. Řídicí funkce 2 je aktivována na konci integrační periody.

38 ZPRACOVÁNÍ NAMĚŘENÝCH DAT 38 Následující příklad ilustruje použití funkce hlídání výkonu. Perioda integrace o délce jedné hodiny byla rozdělena na čtyři 15minutové predikční periody. Limit příkonu je nastaven na 50 kw, což v případě ideálního rozdělení spotřeby odpovídá limitu energie 50 kwh. Naměřená energie kwh 60 Ideální spotřeba 50 kwh kw = 2. predikční perioda Limit: 50 kw 45 kw = příkon/hod. 40 kw = 3. predikční perioda 20 kw = 1. predikční perioda 10 Čas min Řídicí funkce stavu relé: a b Příkon (predikční periody 15 min) kw Limit 50 kw Čas min Obrázek 20: Příklad funkce prediktivního hlídání příkonu, režim 0

39 P Ř IPOJENÍ Připojení 12.1 Proudové a napěťové svorky Obrázek 21: Proudové a napěťové svorky Proudové a napěťové svorky: Svorka 1 Fáze 1, proud / napětí vstup Svorka 3 Fáze 1, proud výstup Svorka 4 Fáze 2, proud / napětí vstup Svorka 6 Fáze 2, proud výstup Svorka 7 Fáze 3, proud / napětí vstup Svorka 9 Fáze 3, proud výstup Svorka 10 Nulový vodič Svorka 12 Nulový vodič U přímo připojených elektroměrů jsou svorky 10 a 12 galvanicky propojeny. Průměr otvoru proudových svorek je 9,7 mm u přímo připojených elektroměrů a 5,6 mm u elektroměrů s připojením přes proudový transformátor. Rozměry proudových konektorů jsou v souladu se standardem DIN Velikost šroubu je M4. Šrouby proudových svorek jsou kombinovaného typu. Napěťové svorky: Svorka 2 Fáze vstup/výstup Svorka 5 Fáze vstup/výstup Svorka 8 Fáze vstup/výstup Svorka 11 Nulový vodič vstup/výstup Elektroměry E600 jsou vybaveny napěťovými vidlicemi pro potřeby testování a přezkušování. Pro potřeby přezkušování lze vzájemně oddělit napěťový a proudový obvod rozpojením napěťových vidlic.

40 P Ř IPOJENÍ Schémata zapojení Schémata připojení jsou vytištěna pod krytem svorkovnice elektroměru. Viz dokument Elektroměr E600 - Příručka k instalaci a použití Vstupní kanály Elektroměr E600 může mít až pět vstupních kanálů. Dva vstupní kanály mají funkci vstupů S0 a další tři vystupují jako řídicí vstupy Vstupy S0 Dva vstupy S0 lze použít k počítání impulsů z vnějších zdrojů, jako jsou vodoměry a plynoměry. Každý ze vstupů S0 lze připojit ke kterémukoli tarifnímu registru nebo registru profilu zátěže. Maximální kmitočet pulsů pro vstupy S0 je 17 Hz, což je v souladu se standardem DIN Řídicí vstupy Pro vnější řízení tarifů a pro ukončování období fakturace jsou k dispozici tři konfigurovatelné řídicí vstupy (lze např. použít dva řídicí vstupy pro čtyřtarifové řízení a jeden pro ukončování období fakturace). Poznámka! Všechny vstupy musí být připojeny ke stejné fázi (L1, L2 nebo L3). Připojení ke dvěma nebo třem fázím NENÍ dovoleno Výstupní kanály Elektroměr E600 má dva výstupní kanály. Oba vstupy jsou pulsní výstupy S0; mohou být také konfigurovány jako stavové či reléové výstupy Výstupy S0 Výstupní kanály lze konfigurovat jako výstupní kanály S0. Výstupy S0 jsou v souladu se standardem DIN K výstupům lze připojit tarifní registry a přenášet tak energetické impulsy do vnějších zařízení Stavové a reléové výstupy Výstupní kanály lze konfigurovat jako stavové a reléové výstupy. Tyto výstupy lze také konfigurovat pro vytváření impulsů synchronizace období měření nebo impulsů ukončujících období fakturace Výstup varování Jeden výstupní kanál lze konfigurovat jako výstupní relé varování. Toto výstupní relé je sepnuto v případě, když elektroměr zjistí poruchu. Po ukončení varování je relé vypnuto.

41 DODÁVANÁ BALENÍ Dodávaná balení 13.1 Elektroměry Kód položky Elektroměr Napětí (V) Rozsah proudu (A) E600-1DNVZ 3 x 230/400 5(6), 5//1(6) E600-1DVZ 3 x 230 5(6), 5//1(6) E600-2DNZ 3 x 230/400 10(100) E600-2DZ 3 x (100) Konfigurační program E600UI Konfigurační program E600UI, upgrade 13.2 Možnosti Možnosti sériové komunikace K dispozici jsou čtyři možnosti komunikace. Možnosti jsou vzájemně výlučné, požadovaná možnost proto musí být vybrána při objednávce elektroměru. Možnosti komunikace jsou následující: i2p2rs232, vstupy S0 (2), vysokonapěťové výstupy (2), RS-232 I3P2rs232, řídicí vstupy (3), vysokonapěťové výstupy (2), RS-232 I3P2rs485, řídicí vstupy (3), vysokonapěťové výstupy (2), RS-485 i2rs232, vstupy S0 (2), RS-232 i2p2rs232, vstupy S0 (2), výstupy S0 (2), RS-232 P2rs232, vysokonapěťové vstupy (2), RP-232 i2p5cs/rs232, vstupy S0 (2), vysokonapěťové výstupy (5), RS-232/CS I3i2P2rs232, řídicí vstupy (3), vstupy S0 (2), vysokonapěťové výstupy (2), RS Lithiová baterie Instalována volitelná baterie Bez baterie

42 DODÁVANÁ BALENÍ Verze firmware (paměť Flash) Verze Pozice napěťové vidlice Instalována volitelná baterie Bez baterie Doplňkový identifikační štítek Kód položky Ne Šablona Ochrana proti nedovolené manipulaci Ochrana proti nedovolené manipulaci instalována Ochrana proti nedovolené manipulaci neinstalována Hardwarové nastavení zabezpečení Čtení Čtení a částečná konfigurace Čtení a úplná konfigurace Plombování Kryt elektroměru E600 je vybaven dvěma kolíkovými plombami. Kromě toho lze použít plombovací dráty s bezpečnostními plombami. Kód položky Plombovací drát Drát Cu / Cu Drát Cu / Perlon Kód položky Plomba Kolíková plomba (bez drátu) Plastová plomba 9 mm
