1 Rizikové látky v půdě Propustné reakční bariéry Princip - Konstrukce Návrh Alternativní řešení - Příklady

2 Propustné reakční bariéry (PRB) Angl. Permeable reactive barrier, treatment wall, reactive wall nebo PRB Podzemní stěny z materiálů, které různými procesy způsobují snížení koncentrace škodliviny ve vodě stěnou protékající

3 Dekontaminační procesy v PRB Chemická dehalogenace rozklad chlorovaných uhlovodíků na neškodné složky, které jsou buď zůstávají ve stěně, nebo odtékají (reakční materiál: elementární železo Fe 0 ) Sorpce (sorpční médium: zeolity, aktivní úhlí, rašelina...) Úprava ph Srážení kovů - transformace kontaminantu do nerozpustných pevných forem, které zůstávají ve stěně Biodegradace

4 PRB z elementárního Fe Historie Princip objeven náhodou při testování filtračních materiálů pro obsypy studní Dnes nejběžnější PRB technologie Prvním pilotní projekt byl v Base Borden, Ontario (Bob Gillham and Stephanie O'Hannesin, University of Waterloo), 22% železo + 78% písek, kontaminanty byly PCE a TCE, rok instalace,1991 K únoru 2005 uskutečněno v celém světě 37 pilotních a 83 komečních instalací PRB z elementárního železa Přesný mechanismus dekontaminace není dosud znám

5 PRB z elementárního Fe Elementární železo Typ materiálu se volí podle aplikace Výplň podzemních stěn: granule průměru mm, K s, cm/sec Injektáž při vertikálním hydraulickém trhání: částice mm Trysková injektáž: částice mm Pneumatické trhání: mm Výroba Z železného odpadu tavením a mletím

6 PRB z elementárního Fe Proces chemické dehalogenace voda vstupující do PRB způsobuje oxidaci železa 2Fe 0 + O 2 + 2H 2 0 2Fe OH - Tato reakce spotřebuje všechen rozpuštěný kyslík v prvních centimetrech bariéry Po vyčerpání kyslíku dochází k dechlorinaci organických rozpouštědel 3Fe 0 3Fe e - C 2 HCl 3 + 3H + + 6e - C 2 H 4 + 3Cl - Konečným produktem je chlorid a etan

7 PRB z elementárního Fe Proces dekontaminace (pokračování) Zároveň se uplatňují další chemické reakce Může docházet k precipitaci hydroxidu železitého (Fe(OH) 3 ) nebo oxyhydroxidu železitého (FeOOH) a tím ke snižování pórovitosti a K s Další používané materiály Železo a palladium Železo a nikl další kovy

8 PRB z elementárního Fe Etan a etylén a) Rozklad přes dichloracetylén b) Rozklad přes chloroacetylén c) Rozklad přes acetylén f = molární frakce k = koeficient reakce prvního řádu

9 PRB z elementárního Fe Chemické látky odbouratelné pomocí chemické dehalogenace na elementárním Fe ITRC: Permeable Reactive Barriers, 2005

10 Kategorie reakčních materiálů ITRC: Permeable Reactive Barriers, 2005

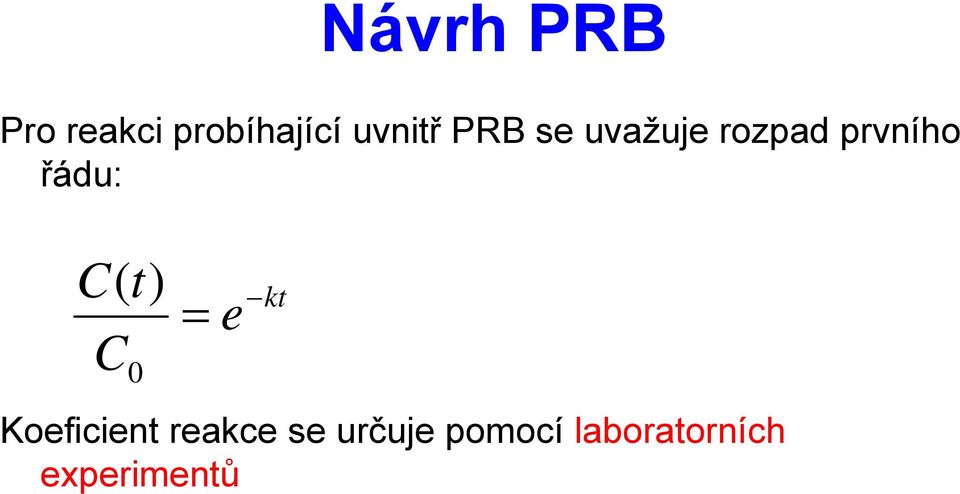

11 Návrh PRB Pro reakci probíhající uvnitř PRB se uvažuje rozpad prvního řádu: C( t) C 0 = e kt Koeficient reakce se určuje pomocí laboratorních experimentů

12 Návrh PRB: Laboratorní experiment Vzorkováním v různých výškách při Vzorkovací armatura ustáleném proudění jsou Vzorkovací jehla získány hodnoty koncentrací pro různé doby zdržení PÍSEK GRANULOVANÉ ŽELEZO PÍSEK Zásobník kontaminované vody Čerpadlo

13 Návrh PRB: Laboratorní experiment ln (C/C ) 0 Sklon -k Určení koeficientu k z výsledků experimentu t Poločas reakce je: t 0.69 / 1 / 2 = k

14 Návrh PRB: Laboratorní experiment Určení potřebné doby zdržení τ vody v reakční bariéře na základě požadované C end a známé C 0 τ = 1 k ln C C end 0 = t1/ ln C C end 0 Potřebná tloušťka stěny b = uτ u... střední pórová rychlost

15 Koeficienty k - literatura Hodnoty vztaženy na 1 ml kapaliny a 1 m 2 povrchu železa

16 Monitoring funkce PRB Propustná reakční bariéra Pozorovací vrty B) Zjišťování efektivity odstranění kontaminace a určení rychlosti proudění C) Zjišťování efektivity čištění a kontrola zanášení reakčního média D) Monitoring kvality vody vstupující do reakční brány Směr proudění podzemní vody

17 Konstrukce PRB Hloubení pod biopolymerním výplachem Technologie podobná technologii hloubení těsnících podzemních stěn Biopolymery většinou na bázi guar gumy (E 412) Po vyhloubení příkopu a jeho naplnění granulovaným železem aplikovány enzymy odbourání biopolymeru

18 Konstrukce PRB Kontinuální hloubení Pracovní nástroj současně hloubí, paží a plní zářez reaktivním materiálem Hloubka stěny max. 60 cm, hloubka 11m Rychlost ~450 tun železa za 6h (poprvé použito v North Carolina, 1996)

19 Konstrukce PRB S použitím štětových stěn (sheet piling) Klasická metoda výkopová metoda Po naplnění příkopu reaktivním materiálem se štětovnice odstraní

20 Konstrukce PRB Alternativní metody: Hydraulické vertikální trhání Trysková injektáž Pneumatické vertikální trhání Promíchávání

21 Reakční brány (Funnel and Gate) Kombinace nepropustných stěn a propustné reakční bariéry Usnadňuje výměnu reakčního média Pro návrh je zapotřebí provést podrobný hydrogeologický průzkum nebezpečí obtékání

22 Monitoring funkce reakční brány Pozorovací vrty Těsnící stěna Reakční brána A) Kontrola celkové účinnosti čištění B) Zjišťování efektivity odstranění kontaminace reakční bránou a určení rychlosti proudění C) Zjišťování efektivity čištění a kontrola zanášení reakční brány D) Zjišťování netěsností, podteční nebo přetečení těsnící stěny E) Kontrola obtékání těsnící stěny

23 Reakční brána v kombinaci s drenážní stěnou

24 Postup provedení reakční brány

25 Postup provedení reakční brány

26 Postup provedení reakční brány

27 Postup provedení reakční brány

28 Příklady použití

29 Příklady použití

30 PŘÍKLAD návrhu reakční brány JK10 HP 1 JK2 JK1 JK3 JK4 300 JK18 JK PW 2 HV 12/1 PW 3 HJ 2 HJ 4 PW 6 PW 5 JK28 HJ 3 PW 7 PW 8 HJ PW 11 PW 13 HJ PW 16 PW PW 19 PW 20 PW 21 0 PW 24 PW

31 PŘÍKLAD návrhu reakční brány 550 Koncentrace ClU v podzemní vodě stav r.1998 ( µg.l -1 ) Blatnice PW1 JK20 HV12/1 PW2 HJ2 HJ4 PW6 PW11 HJ9 PW19 PW7 HJ6 PW12 SK18 JK9 JK2 JK1 SK17 JK10 HP1 JK3 JK4 JK18 JK19 PW5 HJ3 PW8 PW9 HJ5 HJ7 HJ8 PW13 PW16 PW17 PW PW24-50 PW

32 Příklad návrhu reakční brány (podrobnosti uvedeny při přednášce) Koncentrace ClU v podzemní vodě stav r.1998 ( µg.l -1 ) JK10 JK9 HP1 JK2 JK1 SK17 JK3 JK4 Detail situace odmašťovny JK18 PW5 JK19 HJ3

33 Příklad návrhu reakční brány

34

35 Literatura Permeable Reactive Barriers: Lessons Learned/New Directions (PRB-4, February 2005) Center for Groundwater Research Department of Environmental and Biomolecular Systems OGI School of Science & Engineering Oregon Health & Science University Permeable reactive barriers installation profiles Aplikace propustných reakčních bariér pro sanaci kontaminovaných podzemních vod,jirásko D. Expertní systém MŽP
