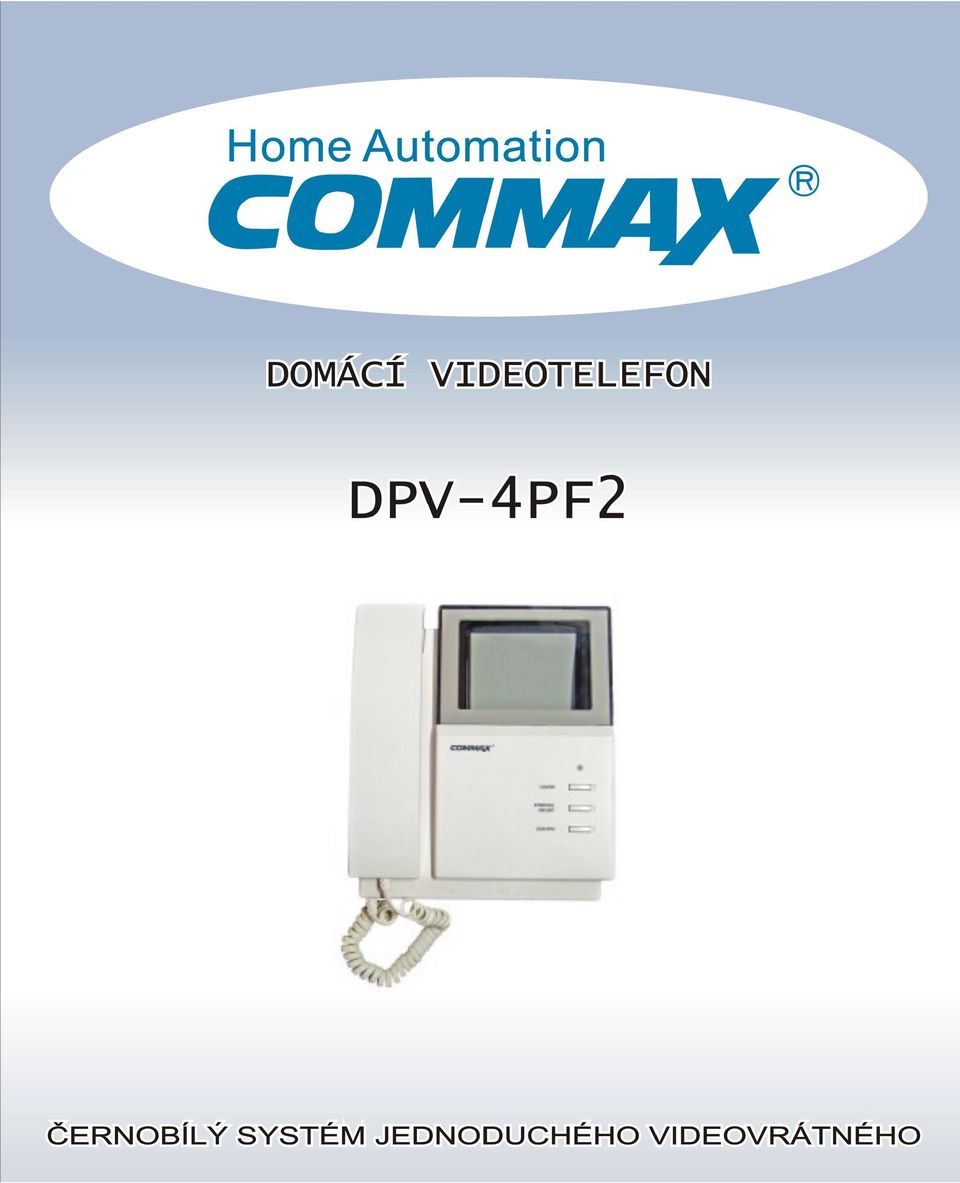

1. Systém domácího videovrátného
|
|
- Jakub Šmíd
- před 8 lety
- Počet zobrazení:
Transkript
1
2 2 Obsah 1. Systém domácího videovrátného Obsah dodávky Technický popis výrobku Instalace Příklady možných zapojení systému videovrátného Obsluha Poruchy a jejich odstranění Údržba zařízení Záruční a pozáruční servis Systém domácího videovrátného Umožňuje audiovizuální spojení s elektrickým vrátným, otevírání dveří a hlasovou komunikaci mezi jednotlivými monitory -interkom. Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení Základní funkce a možnosti systému: - komunikace majitele s návštěvníky - domácí interkom - zvýšené bezpečí domu - otevření elektrického zámku - vizuální kontrola návštěvníka před vstupem do domu - infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů - možnost okamžitého uložení aktuálního obrazu stisknutím tlačítka - systém je možno přizpůsobit individuálním potřebám rozšířením systému o další monitory DPV-4PF2 a audiosluchátka DP-4VR. (Použité audiosluchátko DP-4VR má v systému interkomovou funkci a lze pomocí něho také komunikovat s dveřní stanicí.) Prvky domácího videovrátného - monitor DPV-4PF2 - paměť obrazu VM-64P - audiosluchátko DP-4VR - venkovní kamerová jednotka DRC- 403BAN, DRC-4BG DRC-4BP, Monitor Sluchátko Montážní rámeček 2. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: - monitor 1 ks - sluchátko 1 ks - upevňovací šrouby 2 ks - montážní rámeček 1 ks - připojovací 4-pinový konektor 1ks Montážní šrouby M4 x 18 Fixační šroub monitoru M3 x 10 Připojovací 4-pinový konektor
3 3. Technický popis výrobku Technická specifikace Zvuk zvonku: dvojtónový xylofonní Komunikační systém: duplexní Napájecí napětí: AC V, Hz Příkon: 14 VA max., pohotovostní stav 1 VA Obrazovka: černobílá, plochá 4" Provozní teplota: 0 C až + 40 C Hmotnost: 1,7 kg Rozměr: 198 x 220 x 50 mm Popis přístroje: 1 - sluchátko - používá se ke komunikaci s návštěvníkem 2 - zvonek - místo odkud zní tón při zazvonění 3 - obrazovka - zobrazuje signál snímaný kamerou venkovní jednotky 4 - indikace napájení přístroje, indikace aktivace dveřní stanicí (zelená LED-dveř.stanice č 1, oranžová LED-dveř.stanice č 2) 5 - tlačítko pro spuštění kamery, možnost sledování prostoru u vchodových dveří 6 - tlačítko pro navázání spojení s ostatními přístroji zapojenými v systému 7 - tlačítko pro otevření dveří opatřených elektrickým zámkem 8 - přepínač pro nastavení hlasitosti 9 - síťový vypínač přístroje (O- vypnuto, I - zapnuto) 10 - přepínač na nastavení jasu obrazovky 11 - síťový přívod 12 - svorkovnice pro připojení vnějších přístrojů pomocí konektorů - kamery, paměti obrazu, audiosluchátka atd.) Parametry propojovacího vedení Systém videovrátného používá stíněný čtyřžilový kabel. Přibližné maximální vzdálenosti mezi kamerou a nejvzdálenějším monitorem (audiosluchátkem) vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel. Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m]
4 4 4. Instalace Určení místa instalace monitoru Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce hlavy budoucího uživatele. Montáž plastového držáku monitoru Na toto místo přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vyvrtat dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery a ostatních přístrojů). Připevněte držák pomocí šroubů, případně použijte hmoždinek. Kompletace monitoru Do těla monitorové části zapojte sluchátko. Připojení kabelů Kameru, audiosluchátko, paměť obrazu připojíme k monitoru prostřednictvím 4(7)-pinových konektorů, které jednoduše nasuneme na příslušnou pozici - viz obr. Jejich správnou orientaci zajišťuje výstupek na boční straně. Zavěšení monitoru Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění. Monitor se zajistí v této pozici pojistným šroubem dle obrázku. Zapojení přístroje do sítě Napájecí přívod zapojte do sítě, která vyhovuje parametrům přístroje V/ Hz. Uvedení monitoru do provozu Síťový vypínač zapněte do polohy "I". Tento stav je indikován svítící LED diodou. Vypnutí monitoru z provozu Síťový vypínač přepněte do polohy "O", LED dioda zhasne. Tím je přístroj uveden do nečinného stavu. Instalace alarmového spínače V případě že bude tato funkce přístroje využita, je třeba upevnit magnetický vypínač na dveřní rám pomocí šroubů a vlastní magnet na dveře V případě, že nelze použít šroubů, je možno připevnit magnet pomocí samolepící pásky po stržení ochranné fólie. Dvoužilový kabel přivedeme k magn. vypínači a k místu, kde bude instalován monitor. U magn. vypínače jej vložíme do jeho svorek a dotáhneme upevňovacími šrouby.
5 5 5. Příklady možných zapojení systému videovrátného
6 6 Provedení kabeláže a zapojení systému: Kamera a audiosluchátko se připojují k monitoru do svorkovnice na zadní straně přístroje prostřednictvím 4 -pinových konektorů s krátkými vodiči, které jsou součástí jejich příslušenství. Pozor při jejich zapojování! Červený vodič musí směřovat směrem k horní straně monitoru! Tyto připojovací kabely se spojí s kabelem vedoucím k danému přístroji (kamera, druhý monitor atd.) pomocí vhodné svorkovnice. Zapojení proveďte dle zapojení z obr., které vyhovuje vašim zakoupeným komponentům. Propojovací vodič není součástí dodávky. Pro propojení jednotlivých částí používejte kabel dle tabulky. Stínění kabelu je nutno připojit na vodič. č.2 - GND. V tabulce je popsán smysl a barva vodičů propojovacího kabelu. Označení vodičů č. Barva Signál Červená Modrá Žlutá Bílá Audio GND +12V Video 6. Obsluha 1. Zmáčkněte tlačítko na kamerové části 2. Na monitoru začne znít zvukový signál a zapne se obrazovka 3. Po zvednutí sluchátka můžete s návštěvníkem komunikovat 4. Po ukončení hovoru a položení sluchátka zpět na monitor se zařízení uvede do čekacího módu a obrazovka zhasne. 5. V případě, že nereagujete na zvukový signál (nezvedáte sluchátko), se obrazovka po cca 60 sekundách automaticky vypne a zařízení se uvede do čekacího módu. 6. Otevřít dveře návštěvníkovi lze během hovoru stlačením tlačítka (Obr. D) 7. Stlačením tlačítka lze zapnout monitor a zobrazit tak prostor snímaný kamerou 8. Stlačením tlačítka E lze zazvonit a komunikovat s ostatními monitory a audiosluchátky, zapojenými do systému. 9. Přepínáním přepínače lze nastavit vyhovující hlasitost vyzvánějícího gongu. 10. Vypínač na vypnutí přístroje O - vypnuto, I - zapnuto 11. Optimální jas obrazovky lze nastavit přepínačem 12. Obsluha alarmu: Pro aktivaci funkce alarmu stiskněte tlačítko na více než 2 vteřiny červená LED bliká doprovázená přerušovaným tónem. Funkce alarmu je aktivní. Pro deaktivaci stiskněte opět tlčítko
7 7. Tabulka poruch a jejich řešení V níže uvedené tabulce lze nalézt různé poruchy, se kterými se lze setkat během instalace nebo provozu zařízení a způsoby jejich odstranění: Porucha Přístroj nepracuje. Nesvítí kontrolka LED. Přístroj nepracuje. Kontrolka LED svítí. Můžeme volat a komunikovat, avšak na přístroji nepracuje obrazovka. Obrazovka pracuje, avšak nemůžete komunikovat mezi kamerou a přístrojem. Řešení Zjistěte zda je napájecí přívod připojen na síť. Přesvědčte se, že vypínač je v poloze "I" - zapnuto. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou, jinak je závada v kameře. 7
