1. Systém domácího videovrátného

Transkript

1

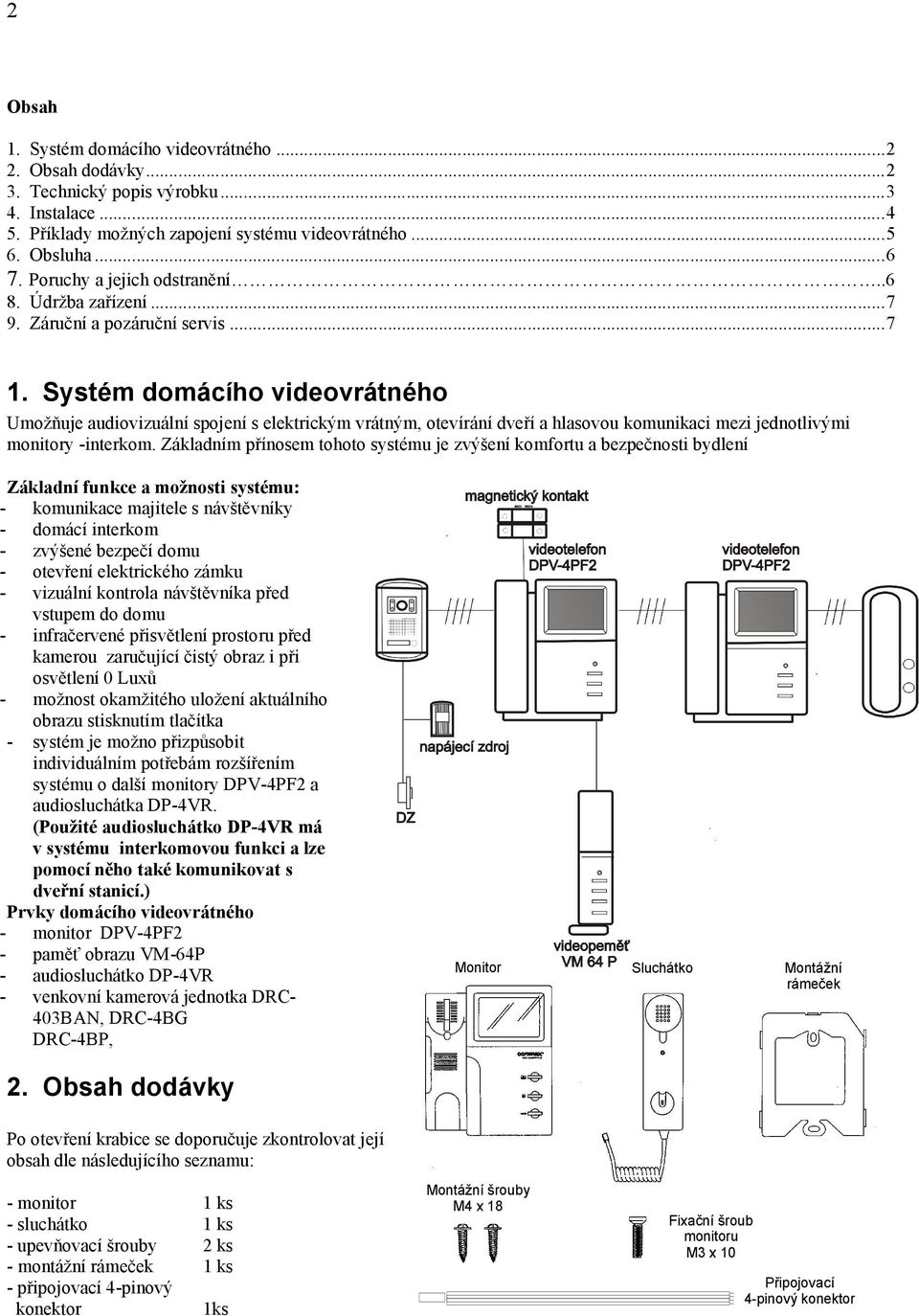

2 2 Obsah 1. Systém domácího videovrátného Obsah dodávky Technický popis výrobku Instalace Příklady možných zapojení systému videovrátného Obsluha Poruchy a jejich odstranění Údržba zařízení Záruční a pozáruční servis Systém domácího videovrátného Umožňuje audiovizuální spojení s elektrickým vrátným, otevírání dveří a hlasovou komunikaci mezi jednotlivými monitory -interkom. Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení Základní funkce a možnosti systému: - komunikace majitele s návštěvníky - domácí interkom - zvýšené bezpečí domu - otevření elektrického zámku - vizuální kontrola návštěvníka před vstupem do domu - infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů - možnost okamžitého uložení aktuálního obrazu stisknutím tlačítka - systém je možno přizpůsobit individuálním potřebám rozšířením systému o další monitory DPV-4PF2 a audiosluchátka DP-4VR. (Použité audiosluchátko DP-4VR má v systému interkomovou funkci a lze pomocí něho také komunikovat s dveřní stanicí.) Prvky domácího videovrátného - monitor DPV-4PF2 - paměť obrazu VM-64P - audiosluchátko DP-4VR - venkovní kamerová jednotka DRC- 403BAN, DRC-4BG DRC-4BP, Monitor Sluchátko Montážní rámeček 2. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: - monitor 1 ks - sluchátko 1 ks - upevňovací šrouby 2 ks - montážní rámeček 1 ks - připojovací 4-pinový konektor 1ks Montážní šrouby M4 x 18 Fixační šroub monitoru M3 x 10 Připojovací 4-pinový konektor

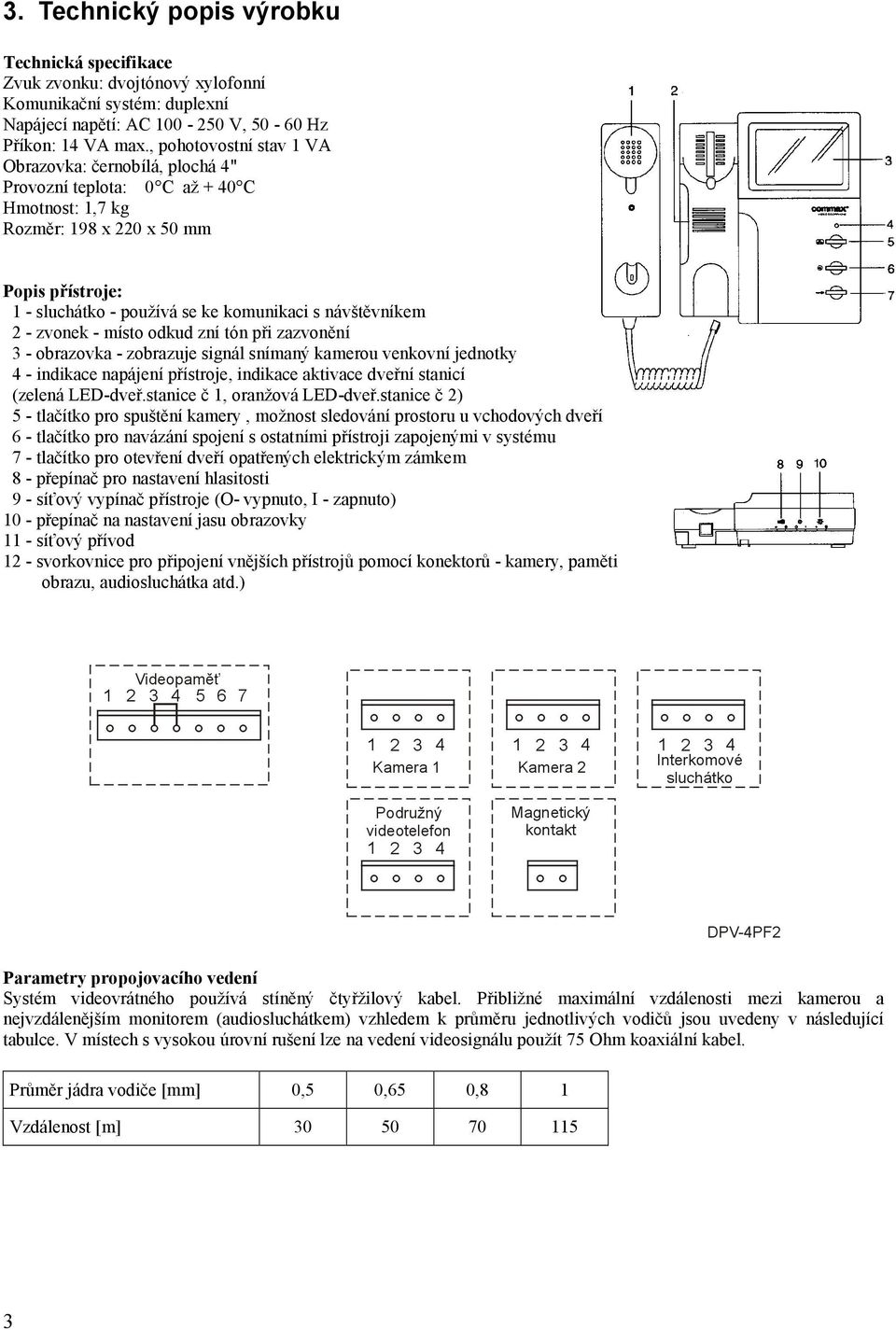

3 3. Technický popis výrobku Technická specifikace Zvuk zvonku: dvojtónový xylofonní Komunikační systém: duplexní Napájecí napětí: AC V, Hz Příkon: 14 VA max., pohotovostní stav 1 VA Obrazovka: černobílá, plochá 4" Provozní teplota: 0 C až + 40 C Hmotnost: 1,7 kg Rozměr: 198 x 220 x 50 mm Popis přístroje: 1 - sluchátko - používá se ke komunikaci s návštěvníkem 2 - zvonek - místo odkud zní tón při zazvonění 3 - obrazovka - zobrazuje signál snímaný kamerou venkovní jednotky 4 - indikace napájení přístroje, indikace aktivace dveřní stanicí (zelená LED-dveř.stanice č 1, oranžová LED-dveř.stanice č 2) 5 - tlačítko pro spuštění kamery, možnost sledování prostoru u vchodových dveří 6 - tlačítko pro navázání spojení s ostatními přístroji zapojenými v systému 7 - tlačítko pro otevření dveří opatřených elektrickým zámkem 8 - přepínač pro nastavení hlasitosti 9 - síťový vypínač přístroje (O- vypnuto, I - zapnuto) 10 - přepínač na nastavení jasu obrazovky 11 - síťový přívod 12 - svorkovnice pro připojení vnějších přístrojů pomocí konektorů - kamery, paměti obrazu, audiosluchátka atd.) Parametry propojovacího vedení Systém videovrátného používá stíněný čtyřžilový kabel. Přibližné maximální vzdálenosti mezi kamerou a nejvzdálenějším monitorem (audiosluchátkem) vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel. Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m]

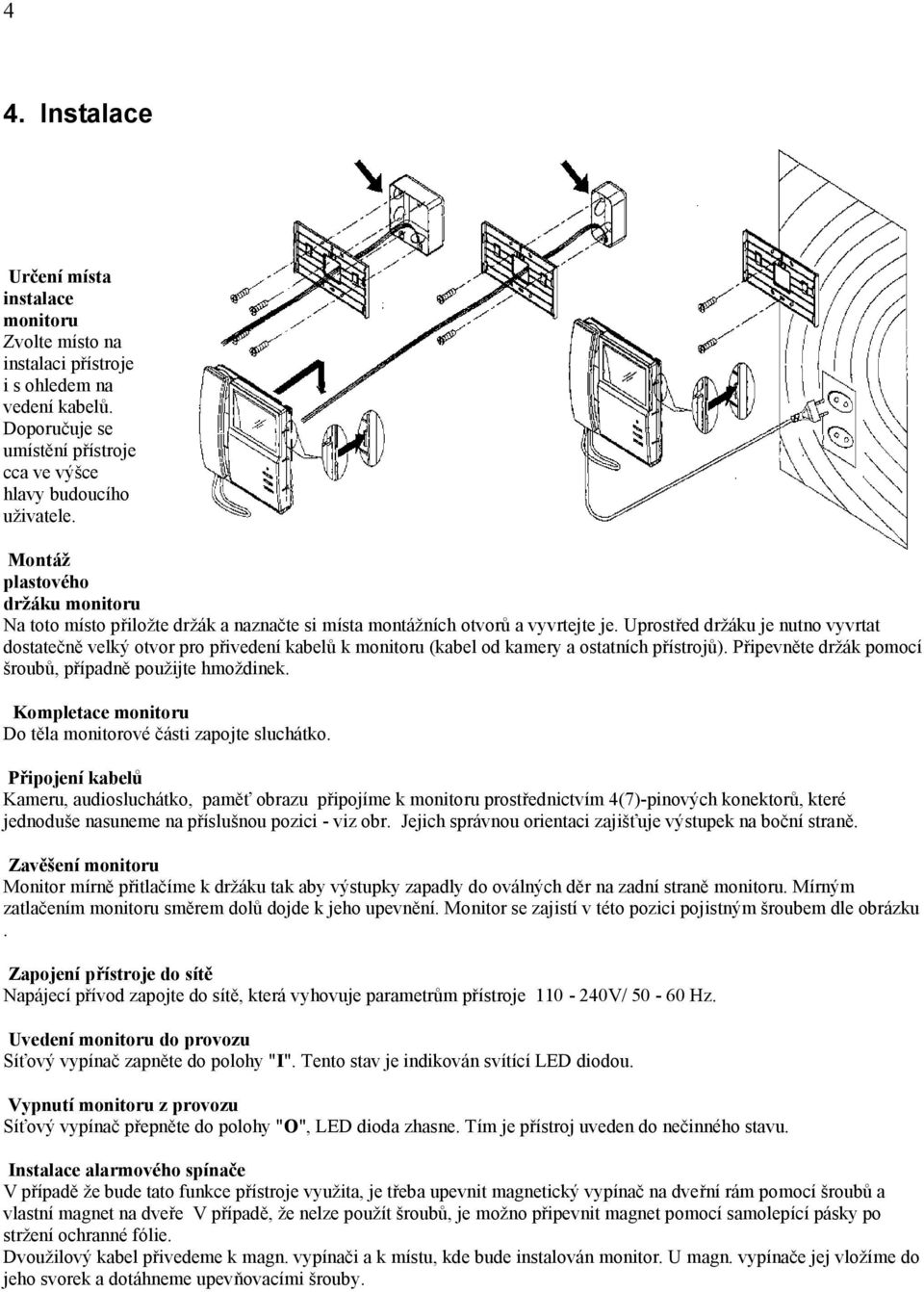

4 4 4. Instalace Určení místa instalace monitoru Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce hlavy budoucího uživatele. Montáž plastového držáku monitoru Na toto místo přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vyvrtat dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery a ostatních přístrojů). Připevněte držák pomocí šroubů, případně použijte hmoždinek. Kompletace monitoru Do těla monitorové části zapojte sluchátko. Připojení kabelů Kameru, audiosluchátko, paměť obrazu připojíme k monitoru prostřednictvím 4(7)-pinových konektorů, které jednoduše nasuneme na příslušnou pozici - viz obr. Jejich správnou orientaci zajišťuje výstupek na boční straně. Zavěšení monitoru Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění. Monitor se zajistí v této pozici pojistným šroubem dle obrázku. Zapojení přístroje do sítě Napájecí přívod zapojte do sítě, která vyhovuje parametrům přístroje V/ Hz. Uvedení monitoru do provozu Síťový vypínač zapněte do polohy "I". Tento stav je indikován svítící LED diodou. Vypnutí monitoru z provozu Síťový vypínač přepněte do polohy "O", LED dioda zhasne. Tím je přístroj uveden do nečinného stavu. Instalace alarmového spínače V případě že bude tato funkce přístroje využita, je třeba upevnit magnetický vypínač na dveřní rám pomocí šroubů a vlastní magnet na dveře V případě, že nelze použít šroubů, je možno připevnit magnet pomocí samolepící pásky po stržení ochranné fólie. Dvoužilový kabel přivedeme k magn. vypínači a k místu, kde bude instalován monitor. U magn. vypínače jej vložíme do jeho svorek a dotáhneme upevňovacími šrouby.

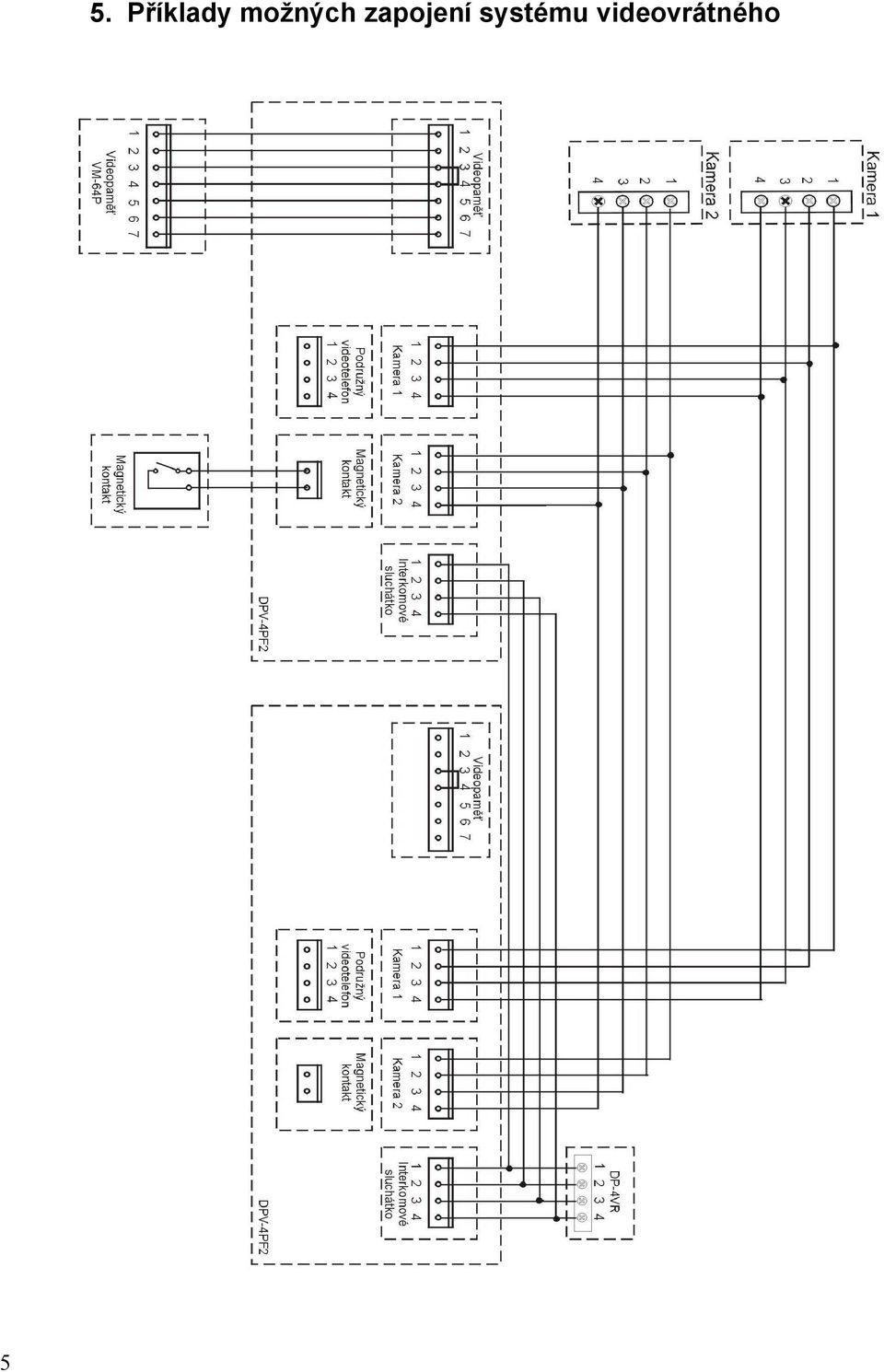

5 5 5. Příklady možných zapojení systému videovrátného

6 6 Provedení kabeláže a zapojení systému: Kamera a audiosluchátko se připojují k monitoru do svorkovnice na zadní straně přístroje prostřednictvím 4 -pinových konektorů s krátkými vodiči, které jsou součástí jejich příslušenství. Pozor při jejich zapojování! Červený vodič musí směřovat směrem k horní straně monitoru! Tyto připojovací kabely se spojí s kabelem vedoucím k danému přístroji (kamera, druhý monitor atd.) pomocí vhodné svorkovnice. Zapojení proveďte dle zapojení z obr., které vyhovuje vašim zakoupeným komponentům. Propojovací vodič není součástí dodávky. Pro propojení jednotlivých částí používejte kabel dle tabulky. Stínění kabelu je nutno připojit na vodič. č.2 - GND. V tabulce je popsán smysl a barva vodičů propojovacího kabelu. Označení vodičů č. Barva Signál Červená Modrá Žlutá Bílá Audio GND +12V Video 6. Obsluha 1. Zmáčkněte tlačítko na kamerové části 2. Na monitoru začne znít zvukový signál a zapne se obrazovka 3. Po zvednutí sluchátka můžete s návštěvníkem komunikovat 4. Po ukončení hovoru a položení sluchátka zpět na monitor se zařízení uvede do čekacího módu a obrazovka zhasne. 5. V případě, že nereagujete na zvukový signál (nezvedáte sluchátko), se obrazovka po cca 60 sekundách automaticky vypne a zařízení se uvede do čekacího módu. 6. Otevřít dveře návštěvníkovi lze během hovoru stlačením tlačítka (Obr. D) 7. Stlačením tlačítka lze zapnout monitor a zobrazit tak prostor snímaný kamerou 8. Stlačením tlačítka E lze zazvonit a komunikovat s ostatními monitory a audiosluchátky, zapojenými do systému. 9. Přepínáním přepínače lze nastavit vyhovující hlasitost vyzvánějícího gongu. 10. Vypínač na vypnutí přístroje O - vypnuto, I - zapnuto 11. Optimální jas obrazovky lze nastavit přepínačem 12. Obsluha alarmu: Pro aktivaci funkce alarmu stiskněte tlačítko na více než 2 vteřiny červená LED bliká doprovázená přerušovaným tónem. Funkce alarmu je aktivní. Pro deaktivaci stiskněte opět tlčítko

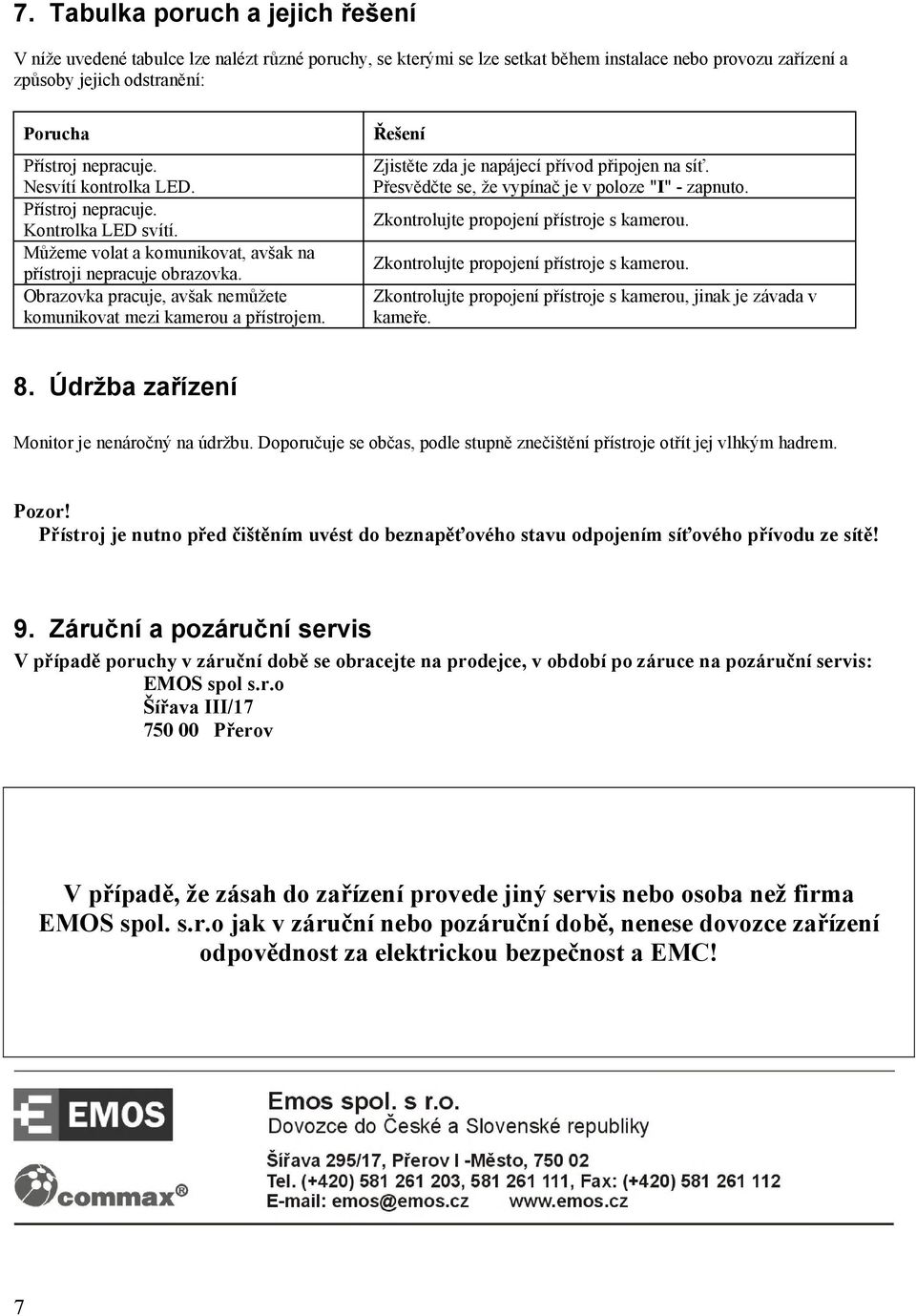

7 7. Tabulka poruch a jejich řešení V níže uvedené tabulce lze nalézt různé poruchy, se kterými se lze setkat během instalace nebo provozu zařízení a způsoby jejich odstranění: Porucha Přístroj nepracuje. Nesvítí kontrolka LED. Přístroj nepracuje. Kontrolka LED svítí. Můžeme volat a komunikovat, avšak na přístroji nepracuje obrazovka. Obrazovka pracuje, avšak nemůžete komunikovat mezi kamerou a přístrojem. Řešení Zjistěte zda je napájecí přívod připojen na síť. Přesvědčte se, že vypínač je v poloze "I" - zapnuto. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou, jinak je závada v kameře. 8. Údržba zařízení Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřít jej vlhkým hadrem. Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě! 9. Záruční a pozáruční servis V případě poruchy v záruční době se obracejte na prodejce, v období po záruce na pozáruční servis: EMOS spol s.r.o Šířava III/ Přerov V případě, že zásah do zařízení provede jiný servis nebo osoba než firma EMOS spol. s.r.o jak v záruční nebo pozáruční době, nenese dovozce zařízení odpovědnost za elektrickou bezpečnost a EMC! 7

8 8 EMOS spol. s r.o. Šířava 295/ Přerov CZECH REPUBLIC *C0410 tel ZÁRUČNÍ LIST. Typ (typy) výrobku Datum prodeje Razítko prodejce Záruční podmínky: 1. Záruční doba. Na tento výrobek poskytuje firma EMOS s.r.o záruku po dobu 24 měsíců od data zakoupení výrobku spotřebitelem. Doba záruky se prodlužuje o dobu, po kterou byl výrobek v záruční opravě nebo nemohl být v době trvání záruky používán, jestliže charakter poruchy bránil jeho použití. Záruka se vztahuje pouze na závady způsobené chybou výroby nebo vadou materiálu! 2. Záruční list Bezplatný záruční servis je poskytován pouze v případě předložení dokladu o zakoupení výrobku (účtenky) a správně vyplněného záručního listu - musí obsahovat typové označení přístroje, výrobní číslo, datum prodeje a razítko prodejny (montážní firmy). Na kopie a nesprávně vyplněné záruční listy nebude brán zřetel! 3. Opravy v záruční a pozáruční době Záruční servis lze uplatňovat u organizace, kde byl výrobek zakoupen nebo u montážní firmy, která provedla instalaci. Po uběhnutí záruční doby je možno se obrátit přímo na servis firmy EMOS s.r.o, Šířava 295/17, Přerov 4. Rozsah platnosti záruky Záruka je neplatná, jestliže je závada způsobena mechanickým poškozením (včetně poškození v průběhu přepravy), nesprávným používáním, nepozorností, neodvratnou událostí (živelná pohroma), byl-li výrobek připojen na jiné napájecí napětí než je uvedeno v jeho technické specifikaci a také v případě úprav nebo oprav provedených mimo servis firmy EMOS s.r.o. Záruka nemůže být také uplatněna v případě, vyžaduje-li spotřebitel modifikace nebo adaptace k rozšíření funkcí výrobku (nebo systému sestaveného z několika komponent) oproti výrobcem stanovenému standardnímu provedení.
