1 Rámcová směrnice v programech monitoringu státních sítí sledování jakosti vod Vít Kodeš Český hydrometeorologický ústav 12. Magdeburský seminář o ochraně vod Český Krumlov,

2 Programy monitoringu podle Rámcové směrnice Povrchové vody Podzemní vody Ekologický stav Chemický stav Chemický stav Kvantitativní stav Monitoring referenčních podmínek Situační monitoring Provozní monitoring Průzkumný monitoring Situační monitoring Provozní monitoring

3 Programy monitoringu podle Rámcové směrnice Povrchové vody Podzemní vody Ekologický stav Chemický stav Chemický stav Kvantitativní stav Monitoring referenčních podmínek Situační monitoring Provozní monitoring Průzkumný monitoring Situační monitoring Provozní monitoring Úloha ČHMÚ: kvantitativní stav: kompletní realizace chemický stav: zadání, koordinace, kontrola průběhu monitoringu, kontrola výsledků monitorovacího programu a zpracování výsledků monitorovacího programu

4 Monitoring podzemních vod - kvantitativní stav Rekonstrukce projekt FS/ISPA Cíl: splnit požadavky RS na monitoring podzemních vod Minimální hustota pozorovací sítě by měla odpovídat složitosti hydrogeologické struktury Plocha území ČR mimo vodohospodářsky významných struktur je přibližně km 2, v těchto oblastech by měla hustota sítě být cca 1 objekt na 50 km 2 Pozorovací síť ve vodohospodářsky významných hydrogeologických strukturách zahrnujících plochu přibližně km 2, kde by hustota pozorovací sítě měla být cca 30 km 2 na pozorovací objekt. Pro zachování kontinuity pozorování bude postačovat ponechání přibližně 30% objektů původní pozorovací sítě.

5 Rekonstrukce sítě sledování podzemních vod projekt FS/ISPA

6 Monitoring podzemních vod - kvantitativní stav Počet objektů po rekonstrukci sítě v roce 2009: 1700 Frekvence sledování: Sledování hladin podzemních vod Manuální 1x týdně Automatizované 1x denně Sledování vydatností pramenů Manuální 1x denně

7 Situační monitoring - chemický stav Účelem programu situačního monitoringu je poskytnout informace pro: - hodnocení stavu povrchových a podzemních vod podle 21 odst.2 písm. a) vodního zákona - hodnocení dlouhodobých změn přírodních podmínek - hodnocení dlouhodobých změn spojených s antropogenní činností - plánování v oblasti vod - sestavení vodní bilance jakosti vod - ověření výsledků analýzy vlivů a dopadů podle přílohy II Rámcové směrnice - návrh budoucích monitorovacích programů - stanovení rizikových vodních útvarů

8 Situační monitoring podzemních vod - chemický stav Stav k roku monitorovacích míst Matrice v mezidobí objekty zařazeny do provozního monitoringu Voda Typ vzorku bodový Vzorkovací Počet vzorků Počet vzorků v objektu období ročně za období 6 let 2 roky 2 4

9 Situační monitoring podzemních vod - chemický stav Stav k roku 2009 cca 600 monitorovacích míst Objekt rekonstruované státní sítě Využívaný zdroj podzemních vod s vydatností větší než 10 l/s

10 Situační monitoring podzemních vod - chemický stav Skupina ukazatelů Počet ukazatelů Základní parametry 39 Kovy 21 TOL 19 PAU 14 PCB 7 OCP 20 Pesticidy 71 Komplexony 3 Chlor. benzeny 9 Chlor. fenoly 15 Alkyl- Nonylfenoly 2 Ftaláty 1 PBDE 1 Celkem 222

11 Povrchové vody Situační monitoring povrchových vod - chemický stav Parametry pro výběr profilů: 1. velikost průtoků je významná pro oblast povodí jako celek, včetně míst na velkých tocích, kde je plocha povodí větší než km2 2. objem vody je v rámci oblasti povodí významný, včetně velkých jezer a nádrží 3. významné vodní útvary přesahující hranice členských států 4. místo stanovené rozhodnutím o výměně informací č. 77/795 EHS 5. další místa, která jsou potřebná k odhadům zatížení znečišťujícími látkami přenášenými přes hranice členských států

12 Situační monitoring povrchových vod - chemický stav Povrchové vody tekoucí státní síť 330 profilů

13 Situační monitoring povrchových vod - chemický stav Povrchové vody tekoucí Matrice Počet voda 111 plaveniny 46 sedimenty 46 biota + pasivní vzorkovače 21 Ostatní profily státní sítě zahrnuty v provozním monitoringu

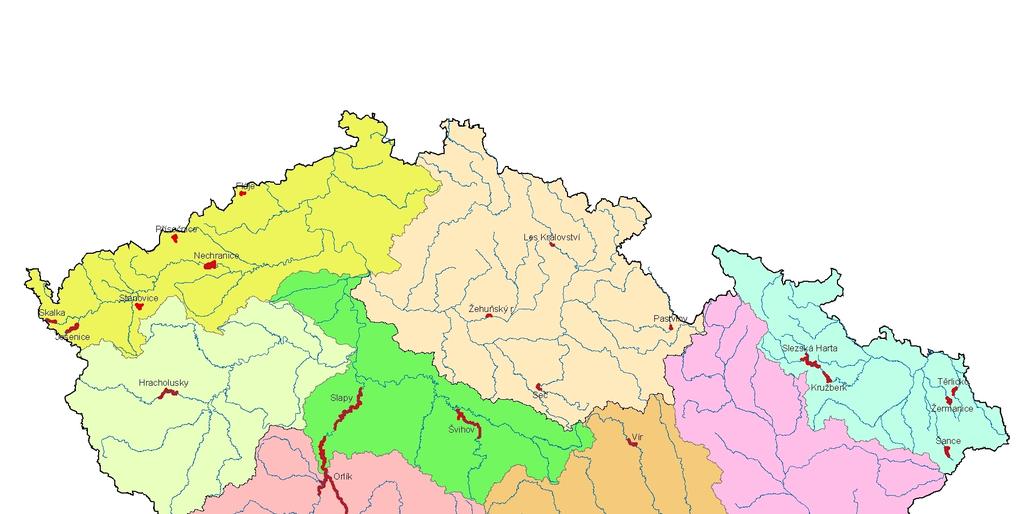

Situační monitoring povrchových vod - chemický stav Povrchové vody stojaté Matrice Počet voda 27 Monitorovací místo:v blízkosti hráze nádrže, nikoliv na výtoku z nádrže - integrální vzorek v horních

14 Situační monitoring povrchových vod - chemický stav Povrchové vody stojaté Matrice Počet voda 27 Monitorovací místo:v blízkosti hráze nádrže, nikoliv na výtoku z nádrže - integrální vzorek v horních cca 4 m vodního sloupce - zonální odběry ve svislici v hloubkách 0, 5,10 m a podle hloubky nádrže dále po 10 m až ke dnu nádrže - zonální měření základních parametrů jakostní sondou v intervalu 1 m po celé délce svislice.

15 Situační monitoring povrchových vod - matrice Pro spolehlivé určení ovlivnění vodních ekosystémů je nezbytná kombinace sledování různých matric s různými typy vzorků s dostatečným počtem vzorků použitelných pro vyhodnocení výsledků monitoringu. Matrice Typ vzorku Reprezentuje Forma látky Voda bodový sekundy rozpuštěná/nerozpuštěná Plaveniny bodový/integrální hodiny nerozpuštěná Sedimenty integrální měsíce nerozpuštěná Periphyton integrální 2 měsíce rozpuštěná/nerozpuštěná Makrozoobentos integrální týdny-měsíce rozpuštěná/nerozpuštěná Dreissena polymorpha integrální 2 měsíce rozpuštěná Ryby integrální roky rozpuštěná Pasivní vzorkovač integrální 1 měsíc rozpuštěná Plaveniny, sedimenty: kovy, OCP, PCB, TOL, chlorbenzeny, chlorfenoly Biota: kovy, OCP, PCB, PBDE a ostatní POP Pasivní vzorkovače: SPMD (semipermeable membrane device): OCP, PCB, PCDD/F, PBDE, PAU POCIS: polární látky (pesticidy, léčiva) DGT: rozpuštěné kovy

16 Matrice - příklad pro kovy, OCP, PCB

17 Matrice - Voda Water % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohansko Děčín Zelčín

18 Matrice Plaveniny Suspe nded sediments % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohans ko Děčín Zelčín

19 Matrice Sedimenty Sediments % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohans ko Děčín Zelčín

20 Matrice Periphyton Periphyton % of values above limit of quantification Lanžhot Pohans ko Děčín Zelčín 0.00 arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180

21 Matrice Makrozoobentos Macrozoobenthos % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohans ko Děčín Zelčín

22 Matrice Dreissena Dreissena polymorpha % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohans ko Děčín Zelčín

23 Matrice Ryby Fish % of values above limit of quantification arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Pohans ko Děčín Zelčín

24 Matrice SPMD SPMD % of values above limit of quantification alfahch betahch gamahch Hexachlorobenzene ppdde ppddd ppddt PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180 Lanžhot Zelčín Pohansko Děčín

Lokalita Zelčín Zelčín 100.00 % of values above limit of quantification 90.00 80.00 70.00 60.00 50.00 40.00 30.00 20.

25 Lokalita Zelčín Zelčín % of values above limit of quantification Water Sediments Makrozoobenthos Periphyton Suspended solids Dreissena polymorpha Fish arsenic cadmium lead mercury alpha-hch beta-hch gama-hch hexachlorobenzene p,p'-ddt p,p'-dde p,p'-ddd PCB PCB 52 PCB 101 PCB 118 PCB 138 PCB 153 PCB 180

26 Bioakumulační monitoring 3 indikátorové bentické organismy: Bodové vzorky Asellus aquaticus Erpobdella octoculata Hydropsyche sp. Mlž Dreissena polymorpha Expozice Periphyton (nárosty) Ryby Jelec tloušť

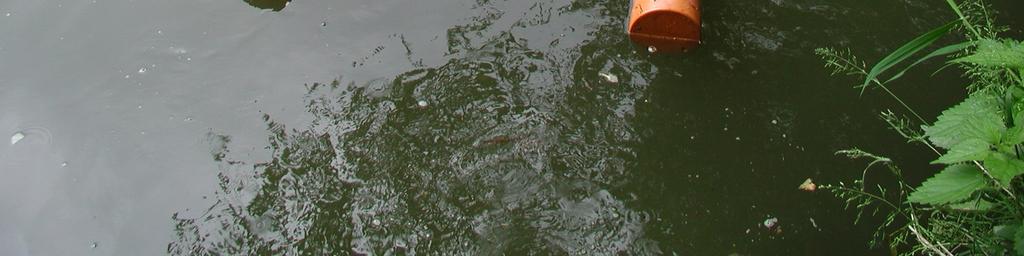

27 Bioakumulační monitoring 2 měsíční expozice Periphyton Dreissena polymorpha Pasivní vzorkovače

28 Situační monitoring povrchových vod Matrice: Plaveniny a sedimenty : poster session RNDr. Halířová, ČHMÚ Bioakumulace : přednáška RNDr. Liška, Povodí Vltavy s.p. Pasivní vzorkovače: poster session Mgr. Grabic, Zdravotní ústav Ostrava

29 Situační monitoring povrchových vod frekvence vzorkování Tekoucí vody Matrice Submatrice Typ vzorku Vzorkovací období Počet vzorků ročně Počet vzorků v profilu za období 6 let v profilu Voda bodový 2 roky Plaveniny bodový odstředěný 6 let 4 24 Sedimenty bodový 6 let 2 12 Biota Periphyton Integrální/expozice 6 let 1 6 Biota Bentos Integrální/expozice 6 let 1 6 Biota Dreissena Integrální/expozice 6 let 1 6 Biota Ryby Integrální 6 let 1 6 Pasivní vzorkovače Integrální/expozice 6 let 1 6 Stojaté vody Matrice Submatrice Typ vzorku Vzorkovací období Počet vzorků ročně Počet vzorků v profilu za období 6 let v profilu Voda bodový 2 roky 6 12

30 Situační monitoring povrchových vod - ukazatele Voda tekoucí Voda stojatá Plaveniny Sedimenty Biota Pas. vzorkovače Základní parametry Kovy TOL PAU PCB OCP Pesticidy PCDD/PCDF Léčiva Komplexony 3 3 Moschusové látky 4 Sulfonany 12 Chlor. benzeny Chlor. Fenoly Fenoly 6 Chlor. Alkany 1 Alkyl- Nonylfenoly 2 2 Ftaláty 1 1 Nitro deriváty arom.uhlovodíků 21 Biol. ukazatele 10 7 PBDE Celkem

31 Programy monitoringu podle Rámcové směrnice Výsledky
