ESR 21-R UVR Typ UVR 61-3 Pro solární zařízení s až dvěma odběrnými místy (např. ohřívač a akumulační zásobník nebo ohřívač a bazén)

Transkript

1 Popis výrobku ČR Hoval solární regulátor ESR / UVR univerzální elektronický solární regulátor řízení na základě teplotní diference přepěťová ochrana snímačů kolektorů velký displej na přední straně s indikací pomocí symbolů i textů a s navigačními tlačítky UVR 64: LCD-displej pro zobrazení provozních hodnot a parametrů, ovladač pro vyvolání, resp. nastavení hodnot, kontrolky a zadávací tlačítka teplotní snímač Ø 6 mm elektropřipojení 230V/50Hz UVR: možnost připojení regulace otáček oběhového čerpadla Vlastnosti regulace na základě teplotní diference probíhá pomocí 2 teplotních snímačů na stanovenou žádanou hodnotu regulace absolutní teplotou probíhá prostřednictvím teplotního snímače na nastavenou minimální / maximální hodnotu při regulaci na základě událostí dojde při podkročení nastavené teplotní diference k uvolnění nejbližšího určeného okruhu nastavitelné číslo programu podle určené hydrauliky nastavitelné hystereze a doběhové časy čerpadla UVR: programovatelná regulace otáček čerpadla pro běžná standardní oběhová čerpadla se 3, resp. 4 regulačními funkcemi přepěťová ochrana pro všechny vstupy ochrana před ztrátou dat pomocí paměti EEPROM solární regulátor typ ESR 21-R UVR 61-3 počet řízených okruhů ESR 21-R 1 UVR UVR 64 4 UVR 64 Typ ESR 21-R pro solární zařízení s odběrným místem (např. ohřívač, akumulační zásobník nebo bazén) jednookruhový univerzální regulátor s funkcí měření množství tepla a protimrazové ochrany včetně materiálu pro upevnění na stěnu 1 funkce pro nastavení teplotní diference 1 reléový výstup pro ventil nebo čerpadlo 3 vstupy pro teplotní snímače nastavitelná minimální / maximální teplota max. 240 C, se 2m silikonovým kabelem 2 teplotní snímače typ PT 1000, max. 90 C, se 2m kabelem Dodávka zabalený kompletní solární regulátor v popsané sestavě Pro solární zařízení s až dvěma odběrnými místy (např. ohřívač a akumulační zásobník nebo ohřívač a bazén) tříokruhový univerzální regulátor s funkcí měření množství tepla a protimrazové ochrany včetně materiálu pro upevnění na stěnu 3 funce pro nastavení teplotní diference 3 výstupy: - 1 triak pro regulaci otáček oběhového čerpadla - 2 pomocné kontakty spínané vestavěným pomocným reléovým modulem 6 vstupů pro teplotní snímače nastavitelná minimální / maximální teplota max. 240 C, se 2m silikonovým kabelem, ochrana proti přepětí 4 teplotní snímače typ PT 1000, max. 90 C, se 2m kabelem Dodávka zabalený kompletní solární regulátor v popsané sestavě Elektronický průtokový snímač pro měření množství tepla viz Solární sestavy armatur Typ UVR 64 Pro solární zařízení se 3 odběrnými místy (např. ohřívač, akumulační zásobník a bazén) čtyřokruhový univerzální regulátor BEZ funkce měření množství tepla, s protimrazovou ochranou, včetně materiálu pro upevnění na stěnu 4 funce pro nastavení teplotní diference 4 výstupy: - 2 triaky pro regulaci otáček oběhového čerpadla - 2 pomocné kontakty spínané vestavěným pomocným reléovým modulem 6 vstupů pro teplotní snímače 2 nastavitelné minimální teploty a 4 nastavitelné maximální teploty nastavitelné spínací hystereze, řízené teplotou spínací hodiny 1 snímač teploty kolektoru typ PT1000, max. 240 C, se 2m silikonovým kabelem, ochrana proti přepětí 5 teplotních snímačů typ PT 1000, max. 90 C, se 2m kabelem Dodávka zabalený kompletní solární regulátor v popsané sestavě 1

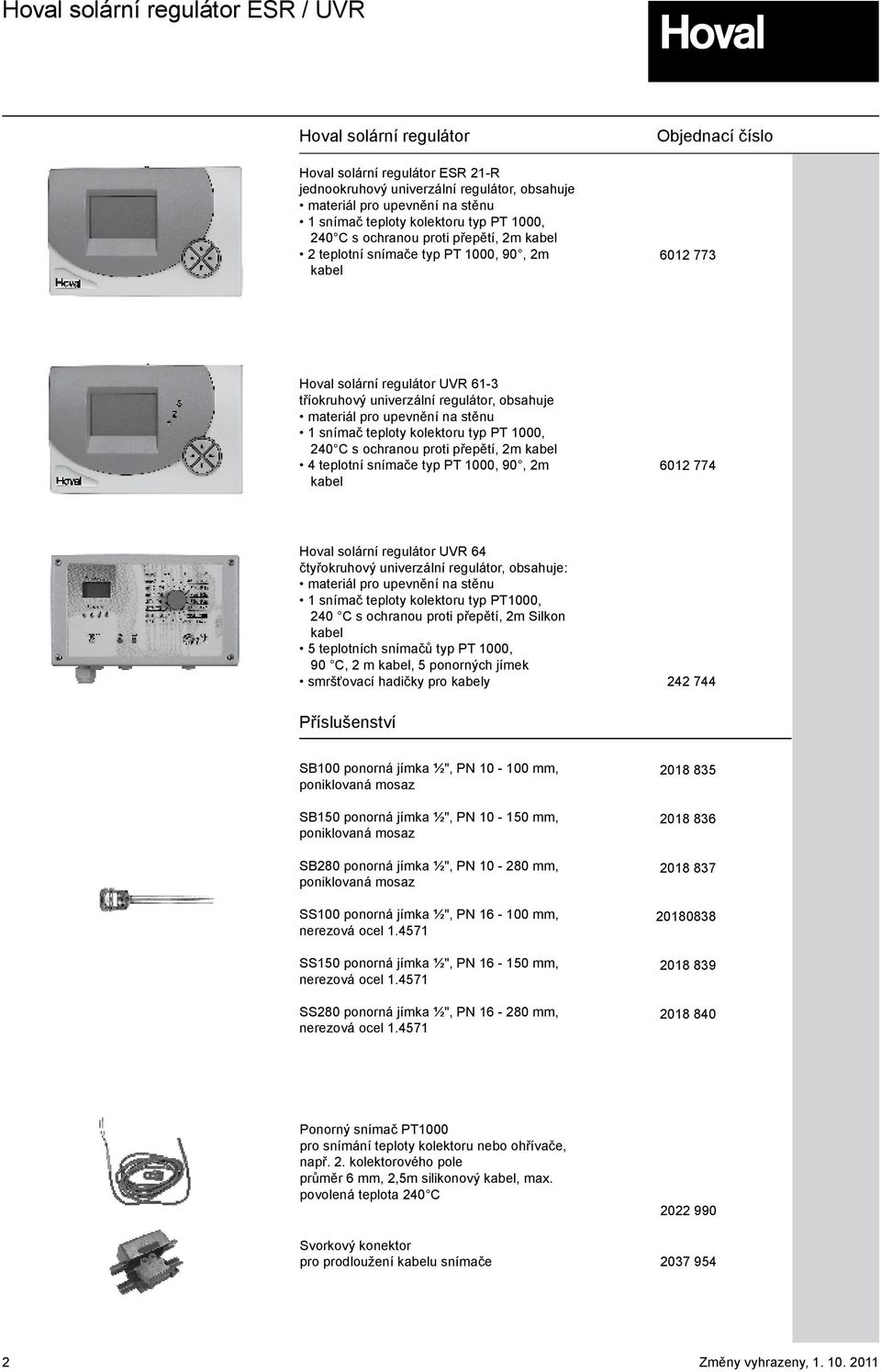

2 Hoval solární regulátor Hoval solární regulátor ESR 21-R jednookruhový univerzální regulátor, obsahuje 240 C s ochranou proti přepětí, 2m kabel 2 teplotní snímače typ PT 1000, 90, 2m kabel Objednací číslo Hoval solární regulátor UVR 61-3 tříokruhový univerzální regulátor, obsahuje 240 C s ochranou proti přepětí, 2m kabel 4 teplotní snímače typ PT 1000, 90, 2m kabel Hoval solární regulátor UVR 64 čtyřokruhový univerzální regulátor, obsahuje: 1 snímač teploty kolektoru typ PT1000, 240 C s ochranou proti přepětí, 2m Silkon kabel 5 teplotních snímačů typ PT 1000, 90 C, 2 m kabel, 5 ponorných jímek smršťovací hadičky pro kabely Příslušenství SB100 ponorná jímka ½", PN mm, poniklovaná mosaz SB150 ponorná jímka ½", PN mm, poniklovaná mosaz SB280 ponorná jímka ½", PN mm, poniklovaná mosaz SS100 ponorná jímka ½", PN mm, nerezová ocel SS150 ponorná jímka ½", PN mm, nerezová ocel SS280 ponorná jímka ½", PN mm, nerezová ocel Ponorný snímač PT1000 pro snímání teploty kolektoru nebo ohřívače, např. 2. kolektorového pole průměr 6 mm, 2,5m silikonový kabel, max. povolená teplota 240 C Svorkový konektor pro prodloužení kabelu snímače

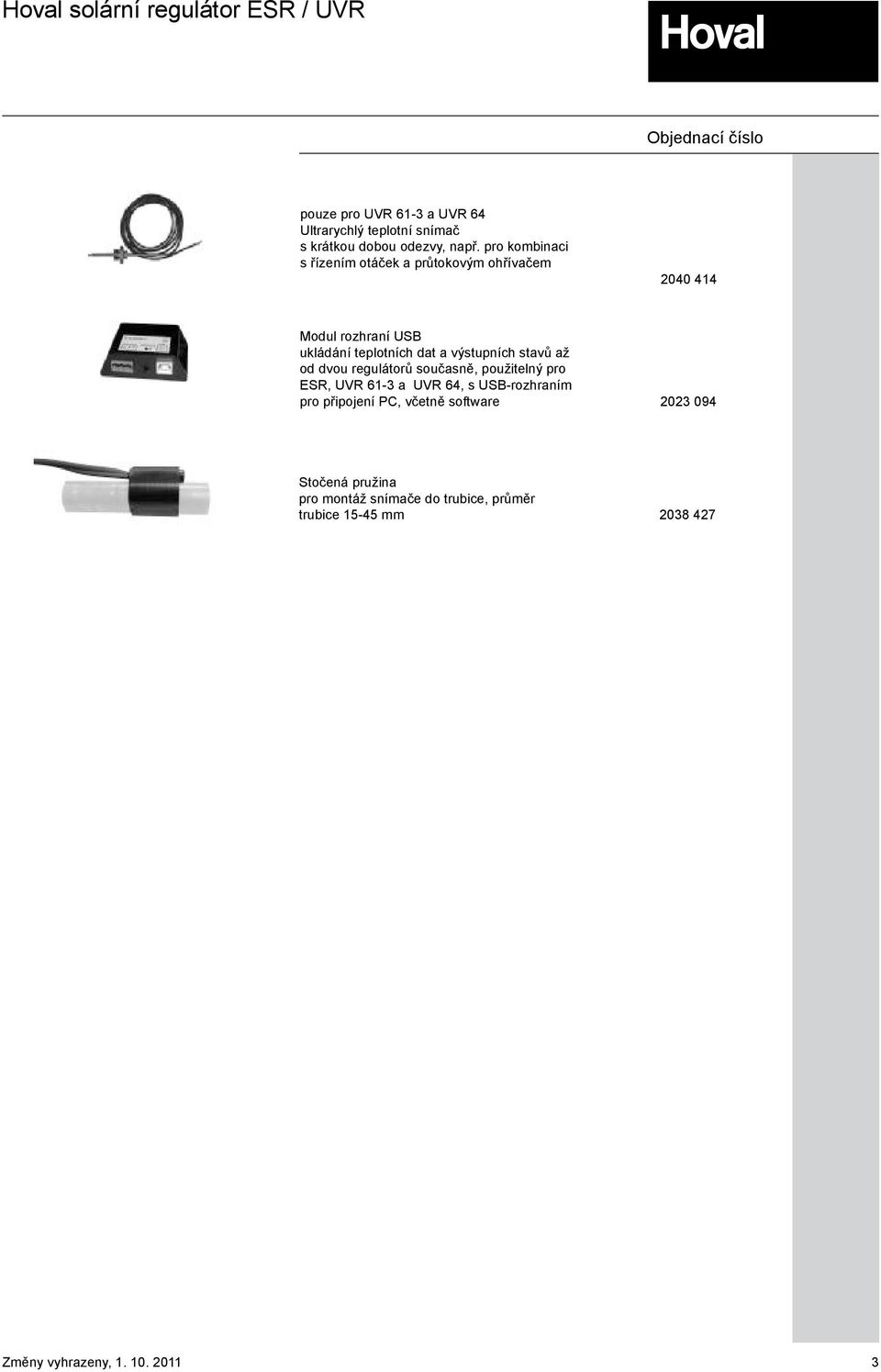

3 Objednací číslo pouze pro UVR 61-3 a UVR 64 Ultrarychlý teplotní snímač s krátkou dobou odezvy, např. pro kombinaci s řízením otáček a průtokovým ohřívačem Modul rozhraní USB ukládání teplotních dat a výstupních stavů až od dvou regulátorů současně, použitelný pro ESR, UVR 61-3 a UVR 64, s USB-rozhraním pro připojení PC, včetně software Stočená pružina pro montáž snímače do trubice, průměr trubice mm

4 Technická data typ ESR21-R UVR 61-3 UVR 64 funkce teplotní diference ks vstupy snímačů (kolektorový senzor s ochranou proti přepětí) ks rozsah rozbrazení teploty C -50 až až až +199 Výstupy ks výstup 1 spínací reléový kontakt triak triak výstup 2 - spínací reléový kontakt triak výstup 3 - spínací reléový kontakt spínací reléový kontakt výstup spínací reléový kontakt Spínací výkon výstup 1 V/A 250/2, /1, /1,5 výstup 2 V/A - 250/1, /1,5 výstup 3 V/A - 250/1, /2,5 výstup 4 V/A /2,5 Elektropřipojení napětí V maximální tolerance (+/-) % frekvence Hz maximální příkon W Rozsah nastavení funkce teplotní diference K prahové hodnoty (logaritmické) C -20 C až +150 C -20 C až +150 C 0 C až +150 C Teplotní snímač odporový snímač, linearizovaný průměr mm přesnost snímače % ± 1 ± 5 ± 1 snímač teploty PT1000 ks maximální přípustná teplota C délka kabelu m snímač teploty kolektoru PT1000 ks maximální krátkodobě přípustná teplota C délka kabelu (silikon) m ochrana proti přepětí vestavěná vestavěná vestavěná Regulace otáček stupně otáček Časový spínač - vestavěný vestavěný nastavitelná časová prodleva podpůrná baterie - vestavěný vestavěný Zálohování dat EEPROM EEPROM EEPROM rozhraní - pro USB-modul (příslušenství) Rozměry š x v x h mm 150 x 100 x x 100 x x 100 x 75 Odporový snímač teplota C odpor (R) snímače KTY (ultrarychlý) Ω ohmický induktivní cos phi 0.6 4

5 Příklady aplikací Typ ESR 21-R Solární zařízení s ohřívačem SOP SLP čerpadlo solárního okruhu nabíjecí čerpadlo ohřívače SF snímač teploty ohřívače KVLF snímač teploty kolektoru (PT1000) KSPF snímač teploty solárního zásobníku Solární zařízení s ohřívačem a bazénem SOP SLP čerpadlo solárního okruhu nabíjecí čerpadlo ohřívače KVLF snímač teploty kolektoru (PT1000) KSPF snímač teploty solárního zásobníku SLVF snímač teploty solárního ohřívače/ zásobníku SLV přepínací ventil solárního okruhu (jednobodové řízení) S4 teplotní snímač 4 SF snímač teploty ohřívače plovoucí čelisti 5

6 Příklady aplikací Solární zařízení se 2 ohřívači se solárním ohřevem vody prostřednictvím vestavěného tepelného výměníku Lze aplikovat i pro kombinaci ohřívače a akumulačního zásobníku. SOP SLP SLV čerpadlo solárního okruhu nabíjecí čerpadlo ohřívače přepínací ventil solárního okruhu (jednobodové řízení) S4 teplotní snímač 4 SF snímač teploty ohřívače Solární zařízení se 2 zásobníky se solární přípravou teplé vody prostřednictvím externího solárního tepelného výměníku SOP1 čerpadlo solárního okruhu 1 SOP2 čerpadlo solárního okruhu 2 Y10.1 uzavírací armatura 1 nebo zónový ventil (jednobodové řízení) Y10.2 uzavírací armatura 2 nebo zónový ventil (jednobodové řízení) S4 teplotní snímač 4 6
