Automatické ovládání sprchy SLS 01K SLS 01AK SLS 01TK SLS 02

Transkript

1 Montážní návod Automatické ovládání sprchy SLS 0K SLS 0AK SLS 0TK SLS 0 Automatické ovládání sprch ZPĚT

2 Vlastnosti: SLS 0K, SLS 0AK, SLS 0 - reaguje na vstup osoby do snímané zóny čidla okamžitým sepnutím elektromagnetického ventilu - po odchodu ze snímané zóny dojde s prodlevou k vypnutí vody, prodleva je nastavitelná v rozmezí 0, až 7,7 s - nastavení citlivosti a doby prodlevy pomocí dálkového ovládání SLD 0 - funkce automatického vypnutí vody po minutách - možnost regulace teploty vody míchací baterií (pouze u SLS 0) SLS 0TK - reaguje na přiblížení ruky před průzor snímače okamžitým sepnutím elektromag. ventilu - voda je sepnutá po dobu, která je nastavitelná v rozmezí 4 až 4 s - nastavení doby průtoku vody pomocí dálkového ovládání SLD 0 Technické údaje: Rozměr nerezového krytu 70 x 70 x 0 mm, 74 x 0 x 9 mm (SLS 0) Potřebná instalační kapsa 0 x 0 x 80 mm, 0 x 80 x 80 mm (SLS0) Napájecí napětí 4 Vss Příkon 0,8 W (klidový), 0 W (při sepnutí ventilu) Dosah 0, až 0,7 m, 0, m (pouze SLS 0TK) Doporučený pracovní tlak 0, až 0,8 MPa Průtok l/min. (inf. údaj) Vstup vody vnější závit G /4 Výstup vody - SLS 0K, SLS 0 nátrubek na hadičku (0, mm) - SLS 0AK, SLS 0TK vnější závit G /4 Specifikace dodávky: SLS 0K obj. č. 00 lisovaný nerezový kryt s elektronikou (reakce na osobu), elektromagnetický ventil SLS 0AK obj. č. 00 lisovaný nerezový kryt s elektronikou (reakce na osobu), montážní plastová krabice s ventilem a šroubením SLS 0TK obj. č. 004 lisovaný nerezový kryt s elektronikou (reakce na ruku), montážní plastová krabice s ventilem a šroubením SLS 0 obj. č. 000 nerezový kryt s elektronikou, elektromagnetický ventil, sprchová růžice, podomítková míchací baterie Doporučené příslušenství: SLZ 0Y napájecí zdroj 4V ss pro napájení max. ks sprchy SLZ 0Z napájecí zdroj 4V ss pro napájení max. ks sprch SLZ 0 spínaný napájecí zdroj 4V ss pro napájení max. ks sprch SLA 0 sprchová růžice (u SLS 0 je součástí dodávky) SLT 04 termostatický ventil /4 (není nutný pro SLS 0) SLD 0 universální dálkové ovládání pro nastavení parametrů a pro aktivaci spláchnutí SLA 0 armatura pro připojení ventilu (pouze pro SLP 0K, SLS 0)

3 Schéma elektrického zapojení: Kryt s elektronikou 0V/0Hz Napájecí zdroj SLZ 0Z SLZ 0Y SLZ 0 Šrouby pro upevnění rámečku 4V ss k ventilu (nezáleží na polaritě) k napájení (nezáleží na polaritě) max. ks pro SLZ 0Y max. ks pro SLZ 0Z max. ks pro SLZ 0 4V ss Montáž senzoru Montáž vodo a elektroinstalace musí odpovídat předepsaným normám a mohou ji vykonávat jen odborně způsobilé osoby! Na přívodu musí být umístěna zpětná armatura, u staršího rozvodu je nutné předřadit před vstup vody do ventilu filtr. - Před připojením na rozvod vody je doporučeno propláchnout přívod vody od možných nečistot a usazenin. - Zařízení instalujeme do výšky 0 až 0 cm od podlahy do svislé osy pod výtokovou růžici. - Je nutno dodržet správný směr průtoku vody ventilem (viz šipka na ventilu)! - Do zdi vysekáme potřebnou instalační kapsu, do které zezdola přivedeme vstup tepelně upravené vody (u SLS 0K, SLS 0AK, SLS 0TK), popř. teplé a studené vody (u SLS 0). - Do této instalační kapsy přivedeme i napájecí kabel od zdroje. Upozornění: Při připojení napájecího zdroje k elektronice není nutné dodržovat polaritu zdroje. - U SLS 0K namontujeme na přívod vody elmag.ventil, na výstup připojíme armaturu SLA 0, na kterou se potom připojí sprchová růžice. U SLS 0 připojíme přívody vody na vstupy pákové baterie, její výstup na elektromag. ventil, na který potom připojíme s použitím armatury sprchovou růžici. - U SLS 0AK, resp. SLS 0TK nainstalujeme montážní plastovou krabici (dodává se již s nainstalovaným šroubením a elektromagnetickým ventilem) na přívod a výstup vody. Krabici zazdíme. - Provedeme obklady, zazdíme příchytky montážního rámečku (u SLS 0K a SLS 0), u SLS 0AK, resp. SLS 0TK připevníme na montážní krabici pomocí čtyř šroubů montážní rámeček (je možno vyrovnat případné nerovnosti montáže a obkladů), připojíme elmag. ventil a napájecí zdroj k elektronice, nasadíme a přišroubujeme čelní nerezový kryt. - Zapneme napájecí napětí, vyzkoušíme funkci senzoru. - Po ověření funkce splachovače je doporučeno kryt s elektronikou po obvodu důkladně zatěsnit sanitárním silikonovým tmelem tak, aby nemohlo dojít ke vniknutí vody, příp. vysrážení vzdušné vlhkosti do prostoru, ve kterém je umístěna elektronika.

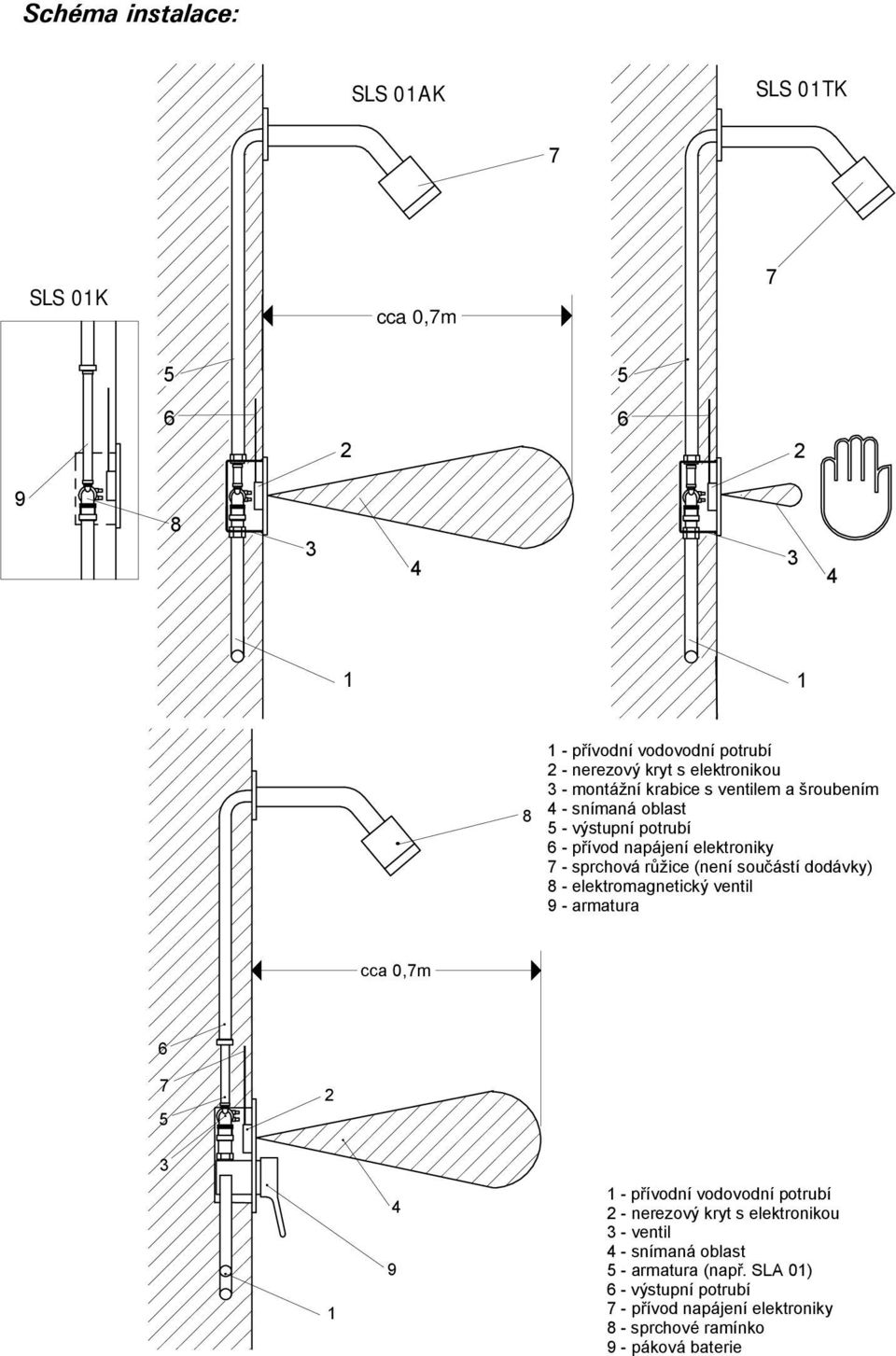

4 Schéma instalace: SLS 0AK SLS 0TK 7 SLS 0K cca 0,7m přívodní vodovodní potrubí - nerezový kryt s elektronikou - montážní krabice s ventilem a šroubením 4 - snímaná oblast - výstupní potrubí - přívod napájení elektroniky 7 - sprchová růžice (není součástí dodávky) 8 - elektromagnetický ventil 9 - armatura cca 0,7m přívodní vodovodní potrubí - nerezový kryt s elektronikou - ventil 4 - snímaná oblast - armatura (např. SLA 0) - výstupní potrubí 7 - přívod napájení elektroniky 8 - sprchové ramínko 9 - páková baterie

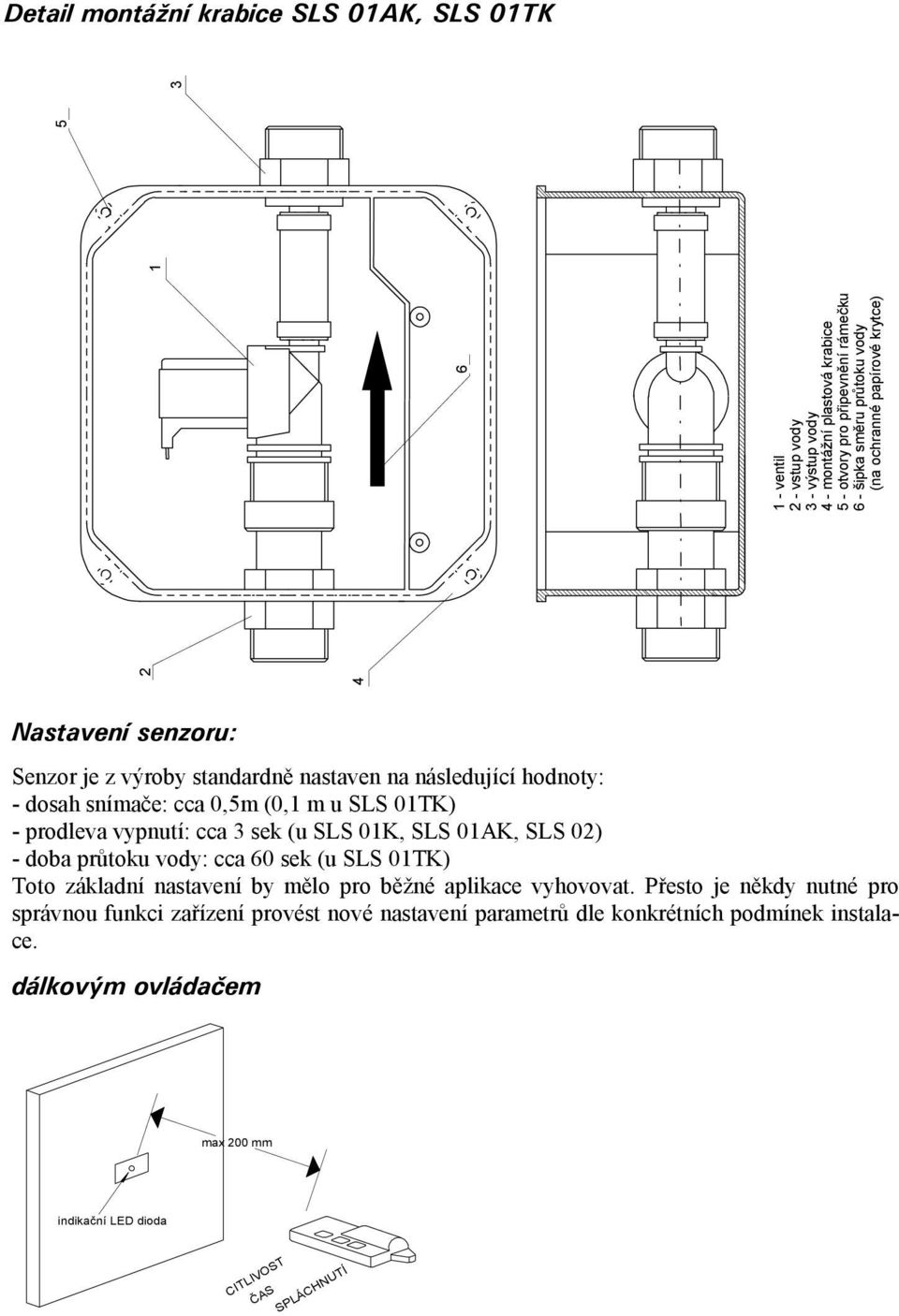

5 4 - ventil - vstup vody - výstup vody 4 - montážní plastová krabice - otvory pro připevnění rámečku - šipka směru průtoku vody (na ochranné papírové krytce) Detail montážní krabice SLS 0AK, SLS 0TK Nastavení senzoru: Senzor je z výroby standardně nastaven na následující hodnoty: - dosah snímače: cca 0,m (0, m u SLS 0TK) - prodleva vypnutí: cca sek (u SLS 0K, SLS 0AK, SLS 0) - doba průtoku vody: cca 0 sek (u SLS 0TK) Toto základní nastavení by mělo pro běžné aplikace vyhovovat. Přesto je někdy nutné pro správnou funkci zařízení provést nové nastavení parametrů dle konkrétních podmínek instalace. dálkovým ovládačem max 00 mm indikační LED dioda CITLIVOST ČAS SPLÁCHNUTÍ

6 Během stisknutí tlačítka se mění hodnota příslušného parametru vzestupně po jednotlivých stupních. Změna nastavení je indikována blikáním indikační LED diody. Po dosažení maximální hodnoty pokračuje nastavování od minimální hodnoty opět vzestupně tak dlouho, dokud není uvolněno příslušné tlačítko. Regulace spínací vzdálenosti (CITLIVOST) - pouze u SLS 0K, SLS 0AK, SLS 0 - stupňů (.stupeň = cca 0,m,.stupeň = cca 0,7m) Regulace doby prodlevy (ČAS) - pouze u SLS 0/K, SLS 0AK, SLS 0 - stupňů (.stupeň = 0, sek.,.stupeň = 7,7 sek.) Regulace doby průtoku vody (ČAS) - pouze u SLS 0TK - stupňů (.stupeň = 4 sek.,.stupeň = 4 sek.) Indikace LED diody při nastavování: - stupeň až = jednoduché bliknutí - stupeň až = dvojnásobné bliknutí - stupeň až 0 = trojnásobné bliknutí - stupeň (max.) = desetinásobné bliknutí Údržba: Vzhledem k možnosti zanesení ventilu nečistotami z vody je doporučeno provést x ročně kontrolu sítka elektromagnetického ventilu, dotažení šroubových spojů a dosedacích ploch konektorů.
