Detektory pohybu TriTech+ řady Professional Series

Transkript

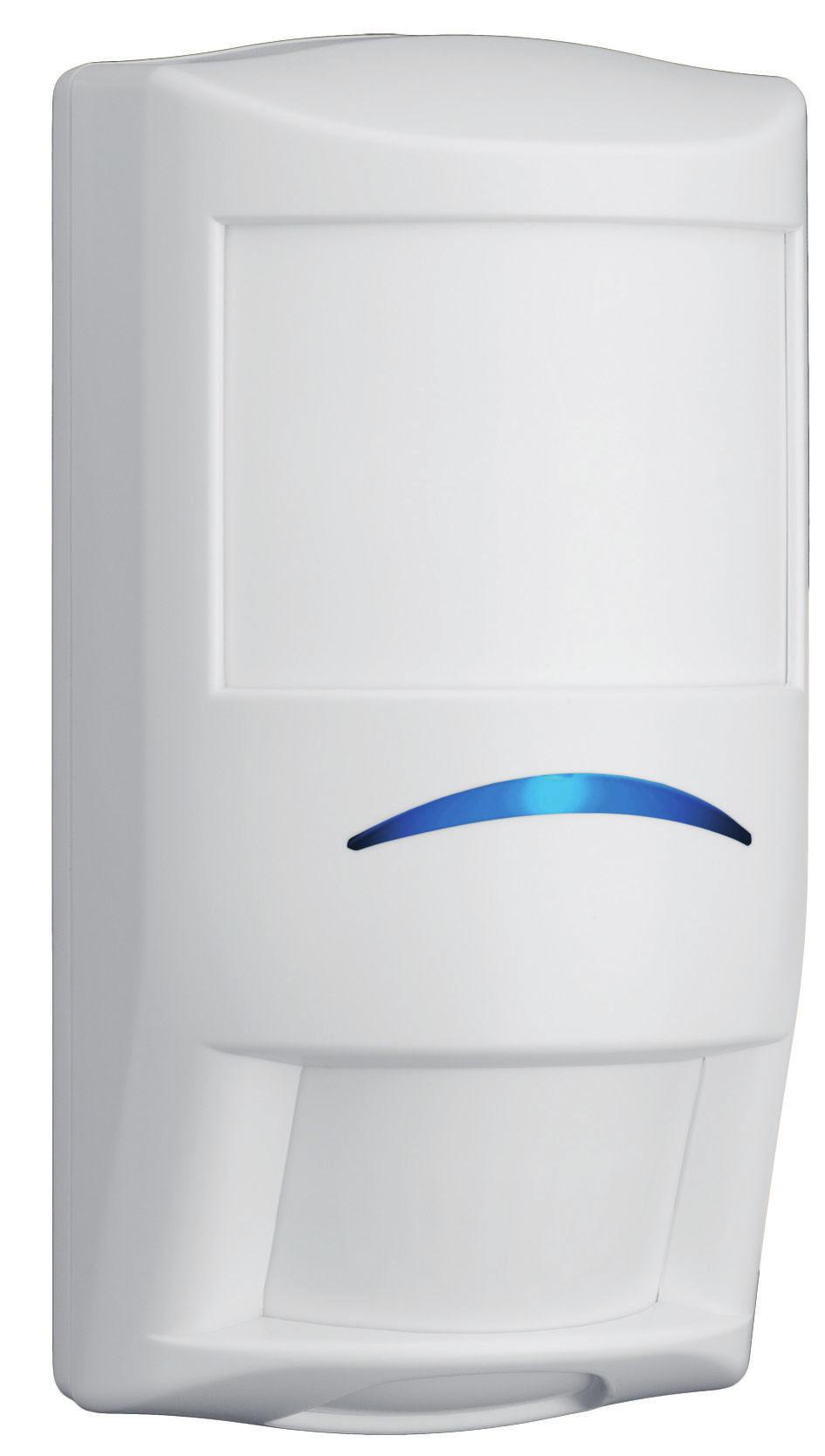

1 Systémy elektrické zabezpečovací signalizace Detektory pohyb TriTech+ řady Professional Series Detektory pohyb TriTech+ řady Professional Series Pokrytí 8 x 25 m s volitelným polem 8 x 0 m V solad s normo EN Stpeň 2 Technologie slčování dat ze senzorů Technologie optiky se třemi ohnisky Radar s přizpůsobivým dosahem Detektory TriTech řady Professional Series ISC-PDL- W8x jso mimořádně vhodné k interiérovém průmyslovém požití. Technologie slčování dat z čidel zajišťje, že detektory signalizjí poplašné stavy na základě přesných informací. Optika se třemi ohnisky eliminje mezery v pokrytí a účinně reagje na naršitele. Výkonná kombinace nikátních fnkcí řady Professional Series zajišťje vynikající schopnost detekce a prakticky vylčje možnost falešných poplachů. Samozajišťovací dvodílný kryt, vestavěná vodováha, flexibilní výška montáže a tři volitelné montážní držáky zjednodšjí instalaci a zkracjí dob údržby. Fnkce Technologie slčování dat z čidel Technologie slčování dat z čidel je nikátní fnkce, která vyžívá důmyslný softwarový algoritms k získávání signálů z pěti čidel: dvo pyroelektrických čidel, radar s přizpůsobivým dosahem, čidla teploty v místnosti a čidla intenzity bílého světla. Mikrořadič analyzje a porovnává data z čidel a následně provádí ta nejinteligentnější rozhodntí o spoštění poplachů v oblasti zabezpečení. Technologie optiky se třemi ohnisky Technologie optiky se třemi ohnisky požívá optik se třemi přesně stanovenými ohniskovými vzdálenostmi: pokrytí s dlohým dosahem, pokrytí se středním dosahem a pokrytí s krátkým dosahem. Detektor vyžívá tři ohniskové vzdálenosti pro 86 detekčních zón, jejichž kombinací vytváří celistvých detekčních pásem. Technologie optiky se třemi ohnisky zahrnje také dvě pyroelektrická čidla, která poskytjí dvojnásobný standardní optický zisk. Čidla zpracovávají více signálů a díky tom poskytjí přesný výkon prakticky bez falešných poplachů. Radar s přizpůsobivým dosahem Mikrovlnný vysílač/přijímač atomaticky nastavje své prahové hodnoty detekce podle vstp z čidel PIR. Začleněním informací o vzdálenosti cíle z čidla PIR se významně snižje nebezpečí vznik falešných poplachů z mikrovlnného Dopplerova radar. Mikrovlnný antimasking Detektor odešle kontrolní porchový signál, když je do vzdálenosti 30,5 cm od detektor místěn materiál odrážející mikrovlnné záření.

2 2 Detektory pohyb TriTech+ řady Professional Series Mikrovlnná a pasivní infračervená ostraha s dohlížením Detektor zajišťje pokrytí jedno technologií, dojde-li k selhání mikrovlnného sbsystém. Aktivní potlačení bílého světla Vnitřní světelné čidlo měří úroveň intenzity světla směřjícího na přední stěn detektor. Technologie slčování dat z čidel požívá tyto informace k potlačení falešných poplachů způsobených zdroji jasného světla. Volitelné pole pokrytí (8 25 m nebo 8 0 m) Osoby provádějící instalaci moho k volbě pokrytí 8 25 m nebo 8 0 m požít dvopolohový mikropřepínač. Dynamická kompenzace teploty Detektor atomaticky pravje citlivost zpracování pasivního infračerveného signál tak, aby odhalil lidské naršitele při kritických teplotách. Dynamická kompenzace teploty přesně detekje teplo lidského těla, zabraňje falešným poplachům a zajišťje stálo schopnost detekce za všech provozních teplot. Ochranný kontakt kryt a připevnění na zeď Když naršitel odstraní kryt nebo se poksí sejmot detektor ze zdi, normálně zavřený kontakt se otevře a pozorní ústředn. Samonastavitelný indikátor LED Jas indikátor LED se atomaticky nastavje podle intenzity okolního světla. Modrá světelná dioda (LED) signalizje dva drhy poplachů a aktivje se při test chůzí. Žltý indikátor LED signalizje detekci založeno na mikrovlnném záření a červený indikátor LED signalizje detekci založeno na pasivním infračerveném záření. Indikátor LED vzdáleného test chůzí Indikátor LED test chůzí lze vzdáleně aktivovat nebo deaktivovat zadáním příkaz pomocí klávesnice, řídicí jednotky nebo softwar pro programování. Na místě je možné indikátor LED test chůzí aktivovat nebo deaktivovat dvopolohovým mikropřepínačem. Paměť dálostí Pokd jso v paměti dálostí při požití v aplikacích s více jednotkami loženy poplachy, bde blikat poplachový indikátor LED. Paměť dálostí je řízena spínaným napětím z ústředny. Polovodičová relé Polovodičová relé odesílají tiché signály poplach, aby zajistila vyšší úroveň zabezpečení a spolehlivosti. Relé nelze aktivovat vnějším magnetem. Polovodičové relé požívá menší prod než mechanické relé, a proto poskytje delší pohotovostní kapacit při výpadk napájení. Imnita vůči průvan, hmyz a malým živočichům Utěsněná optická komora se vyznačje imnito vůči průvan a hmyz, čímž snižje pravděpodobnost vyvolání falešných poplachů. Imnita vůči malým živočichům snižje nebezpečí vyvolání falešných poplachů způsobených živočichy, jejichž hmotnost je menší než 4,5 kg (např. hlodavci). Vzdálený atotest Vzdálený atotest se spstí po přepntí vstp test chůzí do reálného stav. Po úspěšném test se na čtyři sekndy aktivje poplachové relé a poplachový indikátor LED. Po neúspěšném test se aktivje porchové relé a začne blikat poplachový indikátor LED. Kontrola napájení Pokd je napětí nižší než 8 V, porcha nízkého napájecího napětí aktivje porchové relé a způsobí blikání indikátor LED. Porchový stav se atomaticky odstraní, pokd napájecí napětí dosáhne nebo překročí 8 V. Porchová paměť Pokd je vstp test chůzí přepnt do reálného stav na méně než dvě sekndy, signalizje blikání indikátor LED nedávno porch. Pokd v paměti není žádná porcha, indikátor LED nebliká. Po dvanácti hodinách nebo poté, co detektor na dvě sekndy nebo méně obdrží impls drhého test chůzí, přestane indikátor LED blikat a porchová paměť se vymaže. Certifikáty a osvědčení Detektory jso vyráběny tak, aby vyhovovaly také požadavkům směrnic: Astrálie C-Tick Oblast Certifikace Astrálie SCEC [ISC-PDL-W8G, ISC-PDL-WA8G] Evropa CE EMC, LVD, R&TTE, RoHS [ISC-PDL- W8G, ISC-PDL-W8H] EN503 [ISC-PDL-W8G] Belgie INCERT B ISC-PDL-W8G, ISC- PDL-WA8G, ISC-PDL-WA8H, ISC- BDL2-WP2G, ISC-BDL2-W2G, ISC- BDL2-WP6G, ISC-PDL-WC30G, ISC- PDL-WAC30G USA UL [ISC-PDL-W8G] UL FCC UL Standard for Intrsion Detection Units [ISC-PDL-W8G] Itálie IMQ [ISC-PPR-W6, ISC-PDL-W8G] Kanada IC [ISC-PDL-W8G] Francie AFNOR [ISC-PDL-W8G] AFNOR [ISC-PDL-W8H] Čína CCC Švédsko INTYG [ISC-PDL-W8G]

3 3 Detektory pohyb TriTech+ řady Professional Series Oblast Certifikace Brazílie ANATEL [ISC-PDL-W8G] Nizozemsko REQ [ISC-PDL-W8G] Poznámky k instalaci/konfigraci 3 2 3f t 26f t 3f t 0m f t 26f t33f t 39f t 46f t 52f t59f t 46f t 39f t 0m 33f t 26f t 3f t 0m 90 3f t 3f t 0m 3f t 26f t 3m 0f t 0m 0m 3f t 26f t 0m 0m 26f t 0m 33f t 39f t 46f t 0m 0m 3f t 26f t 33f t 39f t 46f t 52f t 59f t 3m 0f t 0m 0m 0m 0 ft 3f t 26f t 33f t 39f t46f t 52f t 59f t 0m 0m 0m Pokrytí s dlohým dosahem 8 25 m Volitelné pokrytí s krátkým dosahem 8 0 m Montáž Doporčená montážní výška činí 2 až 3 m, přičemž nejso potřebná žádná další nastavení. Vyrovnejte vodováh detektor pohyb vodorovně i svisle. Způsoby montáže: na rovno stěn (povrchová a polozapštěná montáž) pomocí volitelného nízkoprofilového kyvného držák B335-3 nebo pomocí volitelného klobového držák B328, do roh (spojení dvo navzájem kolmých stěn), na strop pomocí volitelného niverzálního stropního držák B338. Kabeláž Doporčený průřez kabel je 0,2 mm 2 až mm 2 (26 AWG až 6 AWG). Technické specifikace Elektrické hodnoty Požadavky na napájení Napětí (provozní): Prod (max.): Prod (pohotovostní režim): 9 až 5 V stejn. < 25 ma 3 ma Výstpy Relé: Polovodičové relé, normálně zavřené (NC) kontakty, ovládání napájecím napětím. 3 W, 25 ma, 25 V stejn., odpor < 0 Ω.

4 4 Detektory pohyb TriTech+ řady Professional Series Naršení: Porcha: Mechanické hodnoty Konstrkce kryt Barva: Rozměry: Materiál: Indikátory Normálně zavřené (NC) kontakty (s krytem) dimenzované na maximálně 25 V stejn. a 25 ma. Připojení obvod ochranného kontakt ke 24hodinovém ochranném obvod. Normálně zavřené kontakty (NC) polovodičového relé. Bílá mm Plast ABS s vysoko odolností proti nárazům Indikátor poplach: Modrý indikátor LED pro poplachy TriTech Detektor pohyb TriTech+ řady Professional Series ISC- PDL-W8H Zajišťje detekci založeno na pasivním infračerveném a mikrovlnném záření s pokrytím 8 25 m. Frekvence 0,588 GHz. Pro požití ve Francii a Velké Británii. Číslo objednávky ISC-PDL-W8H Hardwarové příslšenství B328 Klobový držák Montáž se provádí do jednodché krabice, možňje otáčení detektor. Kabeláž je skryta vnitř. Číslo objednávky B328 B335-3 Natáčecí nízkoprofilový držák Natáčecí, nízkoprofilový niverzální držák pro montáž na stěn. Vertikální rozsah natáčení činí +0 až -20, zatímco horizontální rozsah natáčení činí ±25. Číslo objednávky B335-3 B338 Univerzální stropní držák Natáčecí, niverzální držák pro montáž na strop. Vertikální rozsah natáčení činí +7 až -6, zatímco horizontální rozsah natáčení činí ±45. Číslo objednávky B338 Žltý indikátor LED pro detekci založeno na mikrovlnném záření Červený indikátor LED pro detekci založeno na pasivním infračerveném záření Zóny Zóny: 86 Informace o frekvenci Odolnost proti ršení rádiovým signálem (RFI): Žádný poplach ani nastavení na kritických frekvencích v rozsah od 26 MHz do GHz při 50 V/m. Prostředí Relativní vlhkost: Teplota (provozní a skladovací): 0 až 95 %, nekondenzjící -29 až +55 C Pro instalace s atestem organizace UL, 0 až +49 C Třída prostředí II EN Klasifikace ochrany: IP4, IK04 (EN 60529, EN 5002) Informace o objednání Detektor pohyb TriTech+ řady Professional Series ISC- PDL-W8G Zajišťje detekci založeno na pasivním infračerveném a mikrovlnném záření s pokrytím 8 25 m. Kmitočet 0,525 GHz. Číslo objednávky ISC-PDL-W8G

5 5 Detektory pohyb TriTech+ řady Professional Series Zastopeno společností: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Secrity Systems s.r.o. 207 Údaje se moho změnit bez předchozího pozornění cs, V36, 3. Bře 207
