1 Conergy PowerPlus Naše mistrovské dílo NOVÁ pozitivní tolerance výkonu

2 Spolehlivě vysoké výnosy. O to v praxi jde.» Co musí modul umět, aby byl dokonalý? Musí přinést vysoký výnos. Po dlouhou dobu. Konec konců jde o spolehlivou produkci elektrické energie po mnoho let. Investice do solární jednotky se musí ekonomicky vyplatit. 2

3 U firmy Conergy víme, o čem hovoříme: Na celém světě jsme vyrobili, prodali nebo instalovali každý desátý modul. Při tom si sami klademe vysoké požadavky: Získat ze slunce co nejvíce. Klíčová úloha připadá solárním modulům. Zde vzniká elektrický proud. Co zde zůstane nevyužito, nemůže již nahradit ani sebeinteligentnější projekt zařízení. Tak vznikl nápad, abychom sami vyvinuli dokonalý modul. A to se nám podařilo. MADE IN GERMANY 3

4 Mysleli jsme na každý detail. Pro dlouhou životnost.» Používá se jen to nejlepší. Články srdce každého modulu stejně jako rámy modulů si firma Conergy vyrábí sama. Skla a fólie odebíráme od renomovaných mezinárodních výrobců, na něž se spoléháme již po léta. Vzadu odvětrávané připojovací skříňky, vyvinuté společně s našimi dodavateli, pocházejí ze Švýcarska. Jako elektrickou izolaci používáme pouze velmi kvalitní polyuretany. A místo silikonu spojuje solární články ze skelných laminátů s modulovými rámy speciální lepicí páska. Tím je zajištěna vysoká pevnost a dlouhodobá životnost. Všechny komponenty jsou pečlivě zvoleny a vzájemně sladěny. Výsledkem je vysoká efektivita a trvanlivost. Dokonalý modul je totiž možno získat jen s využitím nejlepší kvality jednotlivých komponent a optimálně přizpůsobených procesů. Moduly Conergy PowerPlus jsou konstrukčně certifikované podle mezinárodních norem IEC/EN vyd. (Zkoušky kvality, životnosti a spolehlivosti modulů) a IEC/EN (Zkoušky elektrické a mechanické bezpečnosti). Jsme si jisti kvalitou svého produktu. Proto poskytujeme zvlášť vysoké záruky: 5 let záruka na produkt; na přání může být prodloužena na 10 let 12 let záruka výkonu 1 (92 % výkon modulu po instalaci) 25 let záruka výkonu 2 (80 % výkon modulu po instalaci) 4

5 Odolnost v tlaku: Modul odolá zatížení až 5400 Pa na čtvereční metr. To odpovídá zatížení 550 kg na čtvereční metr, což je hmotnost dospělého velblouda. Životnost: Robustní materiály a kvalitní zpracování vodotěsných, plně zalitých připojovacích skříněk je zárukou vysoké spolehlivosti a dlouhé životnosti. Zvláštní výhoda: Pasivně chlazené diody se třemi obtoky zajistí optimální provozní stavy i za nepříznivých podmínek prostředí, jako je částečné zastínění modulu. Prodlužují i dlouhou dobu dosahování zisků. Výkonnost: Velmi efektivní články se třemi sběrnicemi představují optimální řešení článků a inovovanou technologii. Optimalizace přínosů: Strukturované solární sklo o tloušťce 4 mm je vysoce transparentní a má nízkou odrazivost. Efektivně je využívána i neviditelná složka světla. Do článků vstupuje maximum slunečního záření, což zajišťuje maximální výnosy. Účinnost za každého počasí: Pod sněhem, za větru i při kolísání teploty tuhý rám zůstává i za nejextrémnějších podmínek stabilní. Je koncipován bez dutin, takže vylučuje možnost poškození mrazem. Speciální šrouby zajišťují trvalé galvanické spojení a tím elektrickou bezpečnost. Speciální odtoková hrana snižuje zastínění skla usazenými nečistotami. 5

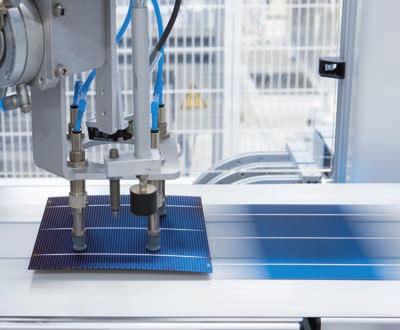

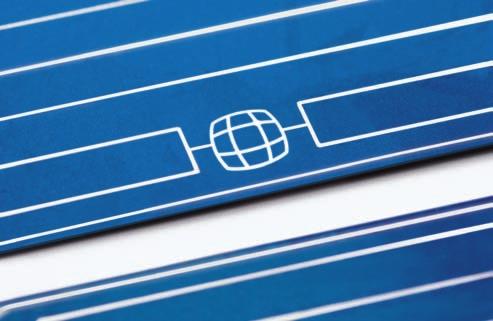

6 Výroba bez kompromisů. Kvalita bez kompromisů.» Od křemíkového bloku až k hotovému modulu máme všechny procesy pod kontrolou. 1 Dokonale vzájemně sladěný proces se docílí jen díky krátkým cestám, kterými se vyznačuje naše plně integrovaná produkce. Ve Frankfurtu nad Odrou je jedna z nejmodernějších výroben solárních modulů na světě. Výrobní řetězec zahrnuje pod jednou střechou pět plně automatických a plně integrovaných výrobních linek od základního křemíkového materiálu přes desky a články až k hotovému modulu. Ve výrobě desek se připravují křemíkové bloky k řezání desek: čištění, broušení, lepení na sklo a nosné desky všechny operace se provádějí naprosto přesně a plně automaticky. 2 Od křemíkového bloku k desce: Práce pro 120 mikrometrů tenký drát to je dvojnásobek tloušťky vlasu. Po smočení kaší separačního prostředku se 8 km drátu zpracovává paralelním řezáním. Výsledek: destička tenká 180 mikrometrů. Ve výrobě článků vzniká srdce našeho modulu. Destička se zpracovává devíti vzájemně sladěnými nepřetržitými operacemi. Vzniká článek k produkci elektrického proudu. Lisováním získá svůj charakteristický design se třemi sběrnicemi a vodivým rastrem. Integrované logo Conergy činí naše články nezaměnitelnými. 3 6

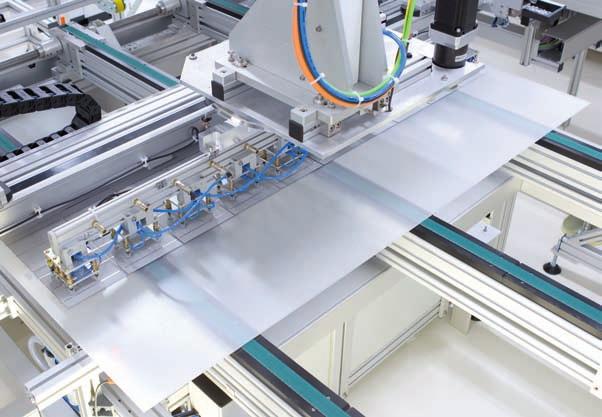

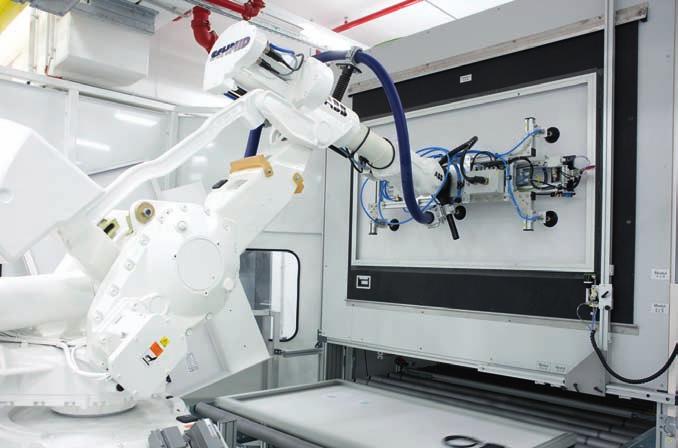

7 Technici našeho technologického oddělení prováději kompletní testy modulů a jejich komponent. Standardizovanými zkušebními postupy se moduly v klimatizačních komorách podrobují působení extrémním teplotním výkyvům a vysoké vlhkosti vzduchu. Přesná specifikace buněk a modlů vede k trvalému zdokonalování naší produkce. Kromě toho se v našich laboratořích trvale provádějí výrobní kontroly kvality. Jen tak totiž udržíme a zdokonalíme naše vysoké standardy kvality. 6 Po montáži se testuje připjovací skříňka: na displeji se zobrazují výkonové parametry modulu. 5 Nejdůležitější proces ve výrobě modulu: laminování článků se sklem na jeden celek. Dvě etylenvinylacetátové (EVAc) fólie se za zvýšeného tlaku a teploty leští a fixují články ke sklu. Spolu s rámem tak vzniká pevná jednotka, která zajišťuje dlouhou životnost modulu. 4 Ve výrobě modulů se spolu spojují jednolivé články. Nejprve na řetězce článků (tzv. řady), ty se pak spojují přímo do matrice článků. I tento proces je u firmy Conergy plně automatizován a zaručuje tedy stabilní kvalitu. 7

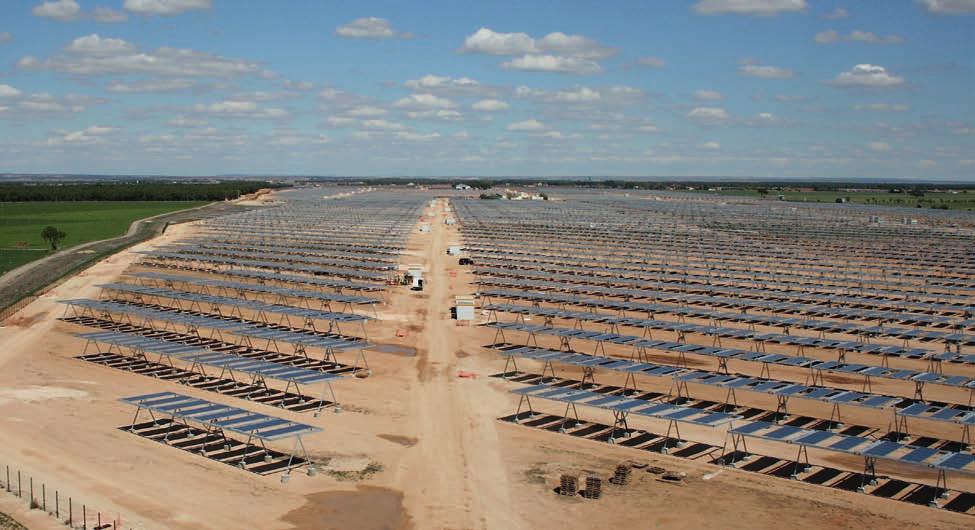

8 Naše zařízení přinášejí vysokou efektivitu. A vám vysoké výnosy. Referenční zařízení: Solární park v El Calaverónu (Španělsko) Výkon: 21,2 MWp Počet Conergy PowerPlus 220/230P: Snížení emisí Co2: t/rok Produkuje ročně cca MWh čistého proudu. El Calaverón leží ve slunečné oblasti Castilla-La Mancha na jihu Španělska. Zařízení zaujímá plochu více než 100 ha, to je více než 100 fotbalových hřišť. Téměř polykrystalických solárních modulů typu Conergy Power- Plus, namontovaných na dvouosých systémech Conergy, dodává ročně cca MWh čisté elektrické energie, tj. spotřebu cca domácností. Kromě toho solární zařízení ušetří škodlivé emise tun CO 2. Realizace tohoto projektu byla dokončena do jednoho roku. 8

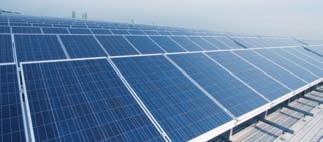

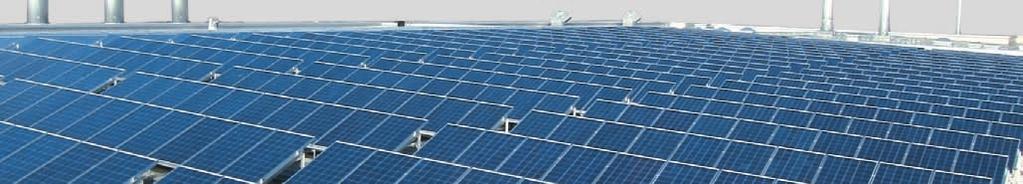

9 Referenční zařízení: Conergy Werk Frankfurt nad Odrou Výkon: 378 kwp Počet Conergy PowerPlus 210P: Snížení emisí Co 2 : 308 t/rok Očekávaná produkce je cca kwh čistého proudu ročně. Referenční zařízení: Vědecké centrum Kiel Výkon: 26,4 kwp Počet Conergy PowerPlus 220P: 120 Snížení emisí Co 2 : 25,79 /rok Zařízení produkuje cca kwh čistého proudu ročně, to odpovídá specifickému výnosu cca kwh/rok. Referenční zařízení: Kancelářský objekt Lübeck Výkon: 23,46 kwp Počet Conergy PowerPlus 230P: 102 Snížení emisí: 20,91 t/rok Zařízení produkuje cca kwh čistého proudu ročně, to odpovídá specifickému výnosu cca kwh/rok. 9

10 Conergy PowerPlus. Třída sama o sobě. Třída pro Vás. Výsledek našich zkušeností, dokonalé práce a pečlivosti se nazývá Conergy PowerPlus. Naše mistrovské dílo se představuje. Porovnejte sami, patříme k těm nejlepším na trhu. Použití se vyplatí: našim zákazníkům, pro zařízení s maximálními výnosy, pro dlouholetou provozní spolehlivost. To nejdůležitější však není v žádné tabulce: spokojenost provozovatelů zařízení, důvěra, správné investiční rozhodnutí a spokojenost s dlouhodobým spolehlivým výnosem. Moduly Conergy PowerPlus: 7 výkonových tříd pro jakýkoliv účel použití. Conergy PowerPlus 200P 205P 210P 215P 220P 225P Jmenovitý výkon (P mpp ) 200 Wp 205 Wp 210 Wp 215 Wp 220 Wp 225 Wp Tolerance výkonu (%) -0/+2,5-0/+2,5-0/+2,5-0/+2,5-0/+2,5-0/+2,5 Min. účinnost modulu. (%) 12,29 12,59 12,90 13,21 13,51 13,82 Záruka na výrobek v letech* Záruka výkonu 1 (let / %) 12/92 12/92 12/92 12/92 12/92 12/92 Záruka výkonu 2 (let / %) 25/80 25/80 25/80 25/80 25/80 25/80 Certifikát IEC/EN vyd. ano ano ano ano ano ano Certifikát IEC/EN ano ano ano ano ano ano * Záruka na produkt může být na přání prodloužena na 10 let. 10

11 Náš solární systém: Vysoce kvalitní fotovoltaické jednotky Conergy. Firma Conergy nabízí koncovým uživatelům, instalatérům a velkoobchodníkům vysoce kvalitní kompletní fotovoltaická řešení, která se vyrábějí v Německu v souladu s nejpřísnějšími kvalitativními požadavky. Skupinový a centrální měřič Monitorovací zařízení Konstrukční systémy Vysoká kvalita fotovoltaických systémů Conergy je přitom potvrzena pravidelnými kontrolami kvality. Fotovoltaická zařízení firmy Conergy se v praxi již tisíckrát osvědčila a používají se na celém světě za nejrůznějších podmínek. Tyto zkušenosti trvale využíváme k dalšímu vývoji našich systémů. Pro fotovoltaická zařízení s maximálním výnosem, maximální životností a minimálními náklady na údržbu. Solární moduly Poradenství a servis 230P Conergy PowerPlus 200P 230P Naše mistrovská díla se spolehlivou pozitivní tolerancí výkonu. 230 Wp -0/+2,5 14,13 5 Dá se dokonalost ještě zdokonalit? Nám se to podařilo a své mistrovské dílo jsme ještě o něco zlepšili. NOVÉ: Díky spolehlivé pozitivní výkonové toleranci jsou tyto moduly Conergy PowerPlus ještě výkonnější a tím při stejné ploše zvyšují výnos. 12/92 25/80 ano ano NOVÁ pozitivní tolerance výkonu 11
