1 Conergy PowerPlus Naše mistrovské dílo lepší než kdykoliv předtím.

2 Ředitelství Conergy v Hamburku

3 Společnost Conergy je jediným světovým výrobcem kompletních fotovoltaických systémů. Společnost Conergy disponuje znalostmi a odbornými zkušenostmi, které jsou v daném průmyslovém odvětví unikátní. To je výsledkem mnohaleté praxe ve vývoji a výrobě solárních modulů, měničů a montážních systémů, stejně jako plánování, realizace a řízení fotovoltaických systémů po celém světě. Tato odbornost nachází uplatnění v každém fotovoltaickém systému a každém komponentu nesoucí jméno společnosti Conergy. Totéž platí pro solární modul Conergy PowerPlus, který je naším mistrovským dílem. Trvale vysoká výkonnost a provozní životnost jsou klíčem k maximální hospodárnosti. Dosud bylo vyrobeno přes modulů Conergy PowerPlus a každý je důkazem přesvědčivé kvality technologie Conergy PowerPlus. Nyní jsme Conergy PowerPlus ještě vylepšili. Stvořili jsme tak mistrovské dílo, které je lepší než kdykoliv předtím. Kvalita Conergy PowerPlus made in Germany hodnotná investice. Trvale vysoká výkonnost v praxi. Vysoká kvalita je zárukou maximální odolnosti a dlouhé životnosti. Flexibilita plánování. Snadná instalace.

4 Vysoká účinnost v praxi Hlavní výhoda. Co musí modul mít, aby byl dobrý? Musí mít trvale vysokou výkonnost. Alespoň po dobu 20 let, a pokud možno ještě déle. Konec konců chceme, aby se vaše investice do solárního energetického systému finančně vyplatila. Pozitivní výkonová odchylka v % Pozitivní energetická odchylka u modulu Conergy PowerPlus s výkonem 220 wattů Až o 2,5% vyšší výkonnost Až o 2,5% vyšší výkonnost Pozitivní výkonová odchylka: Všechny moduly Conergy PowerPlus poskytují alespoň jmenovitou hodnotu solární energie. Pozitivní výkonová odchylka umožňuje, aby byl jmenovitý výkon vyšší až o 2,5 %. Co musí modul splňovat, aby se stal mistrovským dílem? Musí splnit veškerá očekávání. To znamená, že musí vyrábět více energie a získávat ze slunce co nejvíce, a to i v případě, že je obloha zatažená. Conergy PowerPlus je mistrovským dílem: Má vysokou výnosnost, lepší návratnost a zaplatí se rychleji. I když vyprší dvacetiletá záruční doba, solární energetický systém bude spolehlivě pokračovat ve výrobě elektřiny, kterou můžete využívat například pro svou vlastní spotřebu.

5 Vysoký výkon: 3 přípojnicové články s vysokou výnosností vyrobené společností Conergy mají optimalizovanou konstrukci a jsou výsledkem inovativní technologie. Články jsou pečlivě vybírány s ohledem na vysokou výkonnost modulu, protože pouze optimálně kombinované články mohou být sestaveny tak, aby vytvořily modul. Optimalizace výnosnosti: Strukturované solární sklo nabízí vysokou průsvitnost a minimalizuje odlesky. Neviditelné světlo je také využíváno efektivně. Na články tak dopadá maximální množství světla, z čehož plyne také mimořádně vysoká účinnost. Mimořádná účinnost modulu v širokém rozsahu světelných podmínek ilustrovaná na příkladu fotovoltaického modulu Conergy PowerPlus 220P Skutečná účinnost Conergy PowerPlus Účinnost v % Výpočtová účinnost Conergy PowerPlus Jsme přesvědčeni o kvalitě svého produktu. Proto na něj poskytujeme vysokou výkonovou záruku: Sluneční ozáření ve W/m 2 Nezáleží na tom, zda je obloha zamračená, zatažená, modul zastíněný nebo pod nízkým úhlem: fotovoltaické systémy pracují dvě třetiny času ve špatných světelných podmínkách, a to i na velmi prosluněných a na jih otočených místech. Mimořádný výkon modulů Conergy PowerPlus ve špatných světelných podmínkách zajišťuje navýšení průměrného ročního výnosu až o 3 % v porovnání s předpoklady standardních simulačních programů. Záruka 12 let na výkon 1 (92 % jmenovitého výkonu od data instalace) Záruka 25 let na výkon 2 (80 % jmenovitého výkonu od data instalace)

6 Navrženo pro dlouhou životnost. Conergy PowerPlus plní své sliby. Má dlouhodobě vysokou účinnost a spolehlivost. Díky vysoké kvalitě výroby. Conergy PowerPlus byl navržen se zvláštním důrazem na dosahování vysokých kvalitativních standardů a trvale vysoké výnosnosti po řadu let. Všechny vnitřní komponenty jsou pečlivě vybírány a vzájemně slaďovány. Jejich přesná výroba probíhá v rámci automatizovaných výrobních procesů, které zaručují neměnnou kvalitu výroby. Každá fáze výrobního procesu podléhá přísným kontrolám kvality, které rovněž eliminují riziko skrytých vad. V praxi to také znamená, že Conergy PowerPlus je vždy zárukou optimálního výkonu a životnosti. Abychom prokázali absolutní důvěru v kvalitu svých produktů, nabízíme pětiletou záruku na naše výrobky, kterou je možné volitelně navýšit na deset let. Konstrukční typ používaný pro moduly Conergy PowerPlus je certifikován v souladu s mezinárodními standardy IEC/EN 61215, 2. vyd. (zkoušky kvality, odolnosti a spolehlivosti modulů) a IEC/EN (zkoušky elektrické a mechanické bezpečnosti).

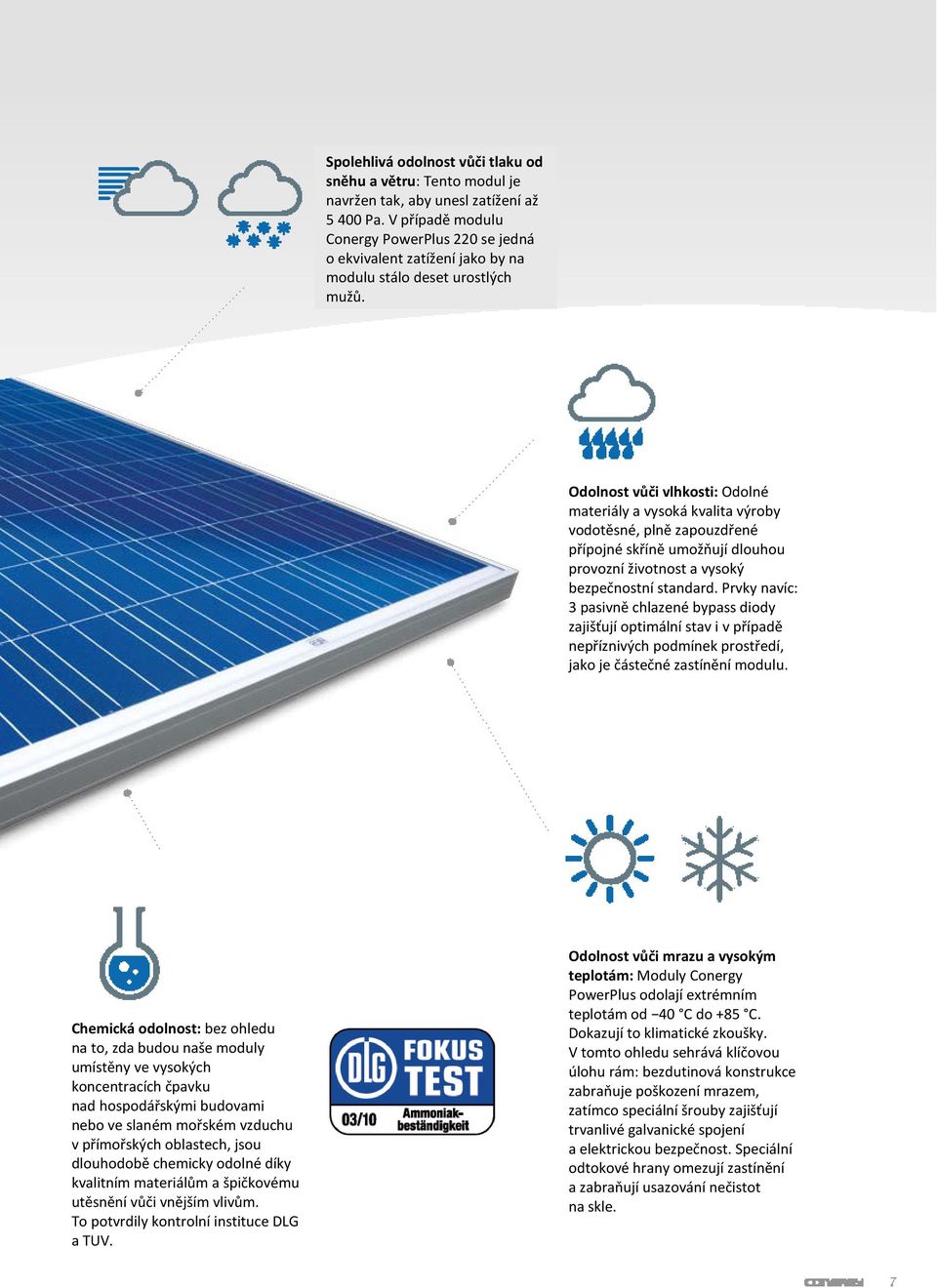

7 Spolehlivá odolnost vůči tlaku od sněhu a větru: Tento modul je navržen tak, aby unesl zatížení až Pa. V případě modulu Conergy PowerPlus 220 se jedná o ekvivalent zatížení jako by na modulu stálo deset urostlých mužů. Odolnost vůči vlhkosti: Odolné materiály a vysoká kvalita výroby vodotěsné, plně zapouzdřené přípojné skříně umožňují dlouhou provozní životnost a vysoký bezpečnostní standard. Prvky navíc: 3 pasivně chlazené bypass diody zajišťují optimální stav i v případě nepříznivých podmínek prostředí, jako je částečné zastínění modulu. Chemická odolnost: bez ohledu na to, zda budou naše moduly umístěny ve vysokých koncentracích čpavku nad hospodářskými budovami nebo ve slaném mořském vzduchu v přímořských oblastech, jsou dlouhodobě chemicky odolné díky kvalitním materiálům a špičkovému utěsnění vůči vnějším vlivům. To potvrdily kontrolní instituce DLG a TUV. Odolnost vůči mrazu a vysokým teplotám: Moduly Conergy PowerPlus odolají extrémním teplotám od 40 C do +85 C. Dokazují to klimatické zkoušky. V tomto ohledu sehrává klíčovou úlohu rám: bezdutinová konstrukce zabraňuje poškození mrazem, zatímco speciální šrouby zajišťují trvanlivé galvanické spojení a elektrickou bezpečnost. Speciální odtokové hrany omezují zastínění a zabraňují usazování nečistot na skle.

8 Žádné kompromisy při výrobě. Žádné kompromisy v kvalitě. Od křemíkového bloku k hotovému modulu všechny procesy v našich rukou. Kvality Conergy bez kompromisů je dosaženo díky dokonale koordinovaným procesům, které jsou plně integrovány v našem výrobním závodě ve Frankfurtu na Odrou je domovem jednoho z nejmodernějších výrobních závodů na solární moduly na světě. Moduly jsou vyráběny na pěti plně automatických integrovaných výrobních linkách. V závodě je vše pod jednou střechou od skladů vstupního materiálu přes výrobu článku až po hotové moduly. Kompletní vývoj modulu a výrobní závod stejně jako oddělení jakosti ve Frankfurtu nad Odrou mají osvědčení ISO 9001 a ISO Při výrobě křemíkových destiček jsou křemíkové bloky připravovány pro plátové řezání: čištění, broušení, upevňování ke sklu a montáž plátů vše je naprosto přesné a plně automatizované. Od křemíkového bloku ke křemíkové destišce: práce pro 120 mikrometrů silný drát dvojnásobek vlasu. Zvlhčováno kalem, separačním prostředkem, 8 kilometrů drátu pracuje paralelně s pilou během separačního procesu. Výsledek: 180 mikrometrů silný plát. Klíčový prvek našeho modulu se odvíjí od procesu výroby článku. Devět dokonale koordinovaných procesních kroků soustavně opracovává křemíkovou destičku s cílem vyrobit článek na výrobu elektrické energie. Procesem tištění získává článek svůj charakteristický vzhled daný 3 přípojnicemi a vodivou sítí. Díky integrovanému logu společnosti Conergy jsou naše články nezaměnitelné.

9 Naši inženýři v technologickém oddělení moduly podrobně kontrolují a testují včetně jejich komponentů. Pomocí standardizovaných zkušebních metod jsou naše moduly podrobovány extrémním teplotním změnám ( 40 C až +85 C) a vysokým hladinám vlhkosti v klimatických komorách. Přesná charakterizace článků a modulů vede k neustálému vylepšování výroby. Kromě toho jsou v našich laboratořích prováděny soustavné procesní jakostní zkoušky. To je jediný způsob, jak pokračovat ve zvyšování jakostních standardů. Jakmile je přípojná skříň nainstalována, ihned je vyzkoušena: Flash test stanoví údaje o výkonu modulu. Nejdůležitější proces ve výrobě modulu: laminace článků se sklem a vytvoření kompozitu. Nejdříve je zajištěna křišťálová čistota dvou tenkých vrstev etylenvinylacetátu (EVA) pomocí tlaku a teploty a na sklo se připevní články. Společně s rámem je tak vytvořen základ pevné jednotky, která je zárukou odolnosti modulu. Při výrobě modulu jsou k sobě jednotlivé články připájeny. Jsou předem sestaveny tak, aby vytvořily řetězce článků, a následně křížově propojeny, aby vytvořily článkovou matrici. Tento proces je ve společnosti Conergy také zcela automatický, čímž je zajištěn a zachován konzistentní jakostní standard.

10 Conergy PowerPlus. Ve své vlastní třídě. Zasloužíte si jen to nejlepší. Výsledek našich zkušeností, precizní práce a starostlivé péče se nazývá Conergy PowerPlus. Tento špičkový produkt je velmi působivý. Přesvědčte se sami jsme mezi nejlepšími na trhu. Naše úsilí se vyplatilo: pro naše zákazníky, elektrárny s maximální výnosností, bezpečný provoz po celé roky. Nejdůležitější hodnoty však nenajdete v žádné tabulce: spokojenost provozovatelů systémů, jistota správného investičního rozhodnutí a uspokojení z dlouhodobých a bezpečných výnosů.

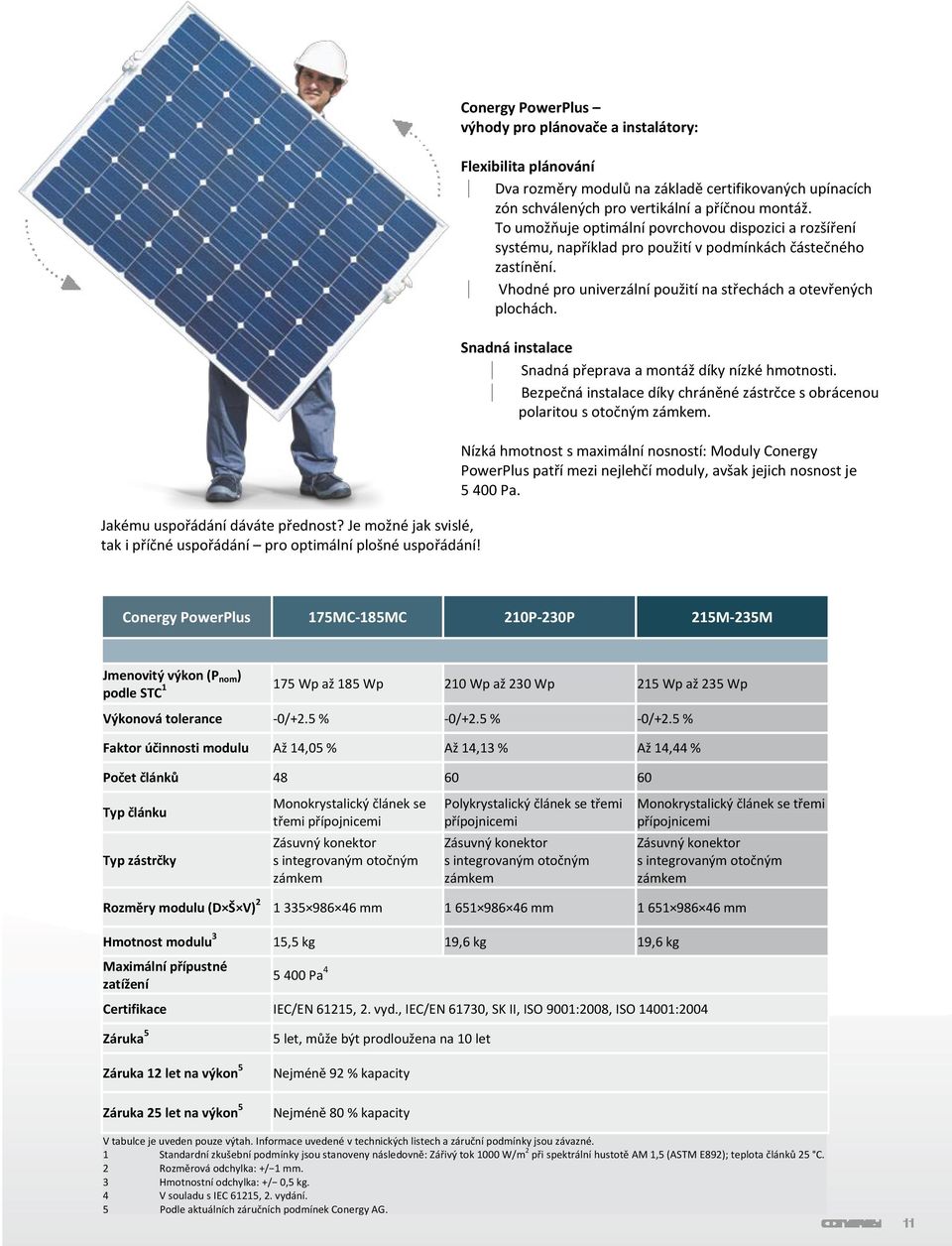

11 Jakému uspořádání dáváte přednost? Je možné jak svislé, tak i příčné uspořádání pro optimální plošné uspořádání! Conergy PowerPlus výhody pro plánovače a instalátory: Flexibilita plánování Dva rozměry modulů na základě certifikovaných upínacích zón schválených pro vertikální a příčnou montáž. To umožňuje optimální povrchovou dispozici a rozšíření systému, například pro použití v podmínkách částečného zastínění. Vhodné pro univerzální použití na střechách a otevřených plochách. Snadná instalace Snadná přeprava a montáž díky nízké hmotnosti. Bezpečná instalace díky chráněné zástrčce s obrácenou polaritou s otočným zámkem. Nízká hmotnost s maximální nosností: Moduly Conergy PowerPlus patří mezi nejlehčí moduly, avšak jejich nosnost je Pa. Conergy PowerPlus 175MC-185MC 210P-230P 215M-235M Jmenovitý výkon (P nom ) podle STC Wp až 185 Wp 210 Wp až 230 Wp 215 Wp až 235 Wp Výkonová tolerance -0/+2.5 % -0/+2.5 % -0/+2.5 % Faktor účinnosti modulu Až 14,05 % Až 14,13 % Až 14,44 % Počet článků Typ článku Monokrystalický článek se třemi přípojnicemi Polykrystalický článek se třemi přípojnicemi Monokrystalický článek se třemi přípojnicemi Typ zástrčky Zásuvný konektor s integrovaným otočným zámkem Zásuvný konektor s integrovaným otočným zámkem Zásuvný konektor s integrovaným otočným zámkem Rozměry modulu (D Š V) mm mm mm Hmotnost modulu 3 15,5 kg 19,6 kg 19,6 kg Maximální přípustné zatížení Pa 4 Certifikace IEC/EN 61215, 2. vyd., IEC/EN 61730, SK II, ISO 9001:2008, ISO 14001:2004 Záruka 5 Záruka 12 let na výkon 5 Záruka 25 let na výkon 5 5 let, může být prodloužena na 10 let Nejméně 92 % kapacity Nejméně 80 % kapacity V tabulce je uveden pouze výtah. Informace uvedené v technických listech a záruční podmínky jsou závazné. 1 Standardní zkušební podmínky jsou stanoveny následovně: Zářivý tok 1000 W/m 2 při spektrální hustotě AM 1,5 (ASTM E892); teplota článků 25 C. 2 Rozměrová odchylka: +/ 1 mm. 3 Hmotnostní odchylka: +/ 0,5 kg. 4 V souladu s IEC 61215, 2. vydání. 5 Podle aktuálních záručních podmínek Conergy AG.

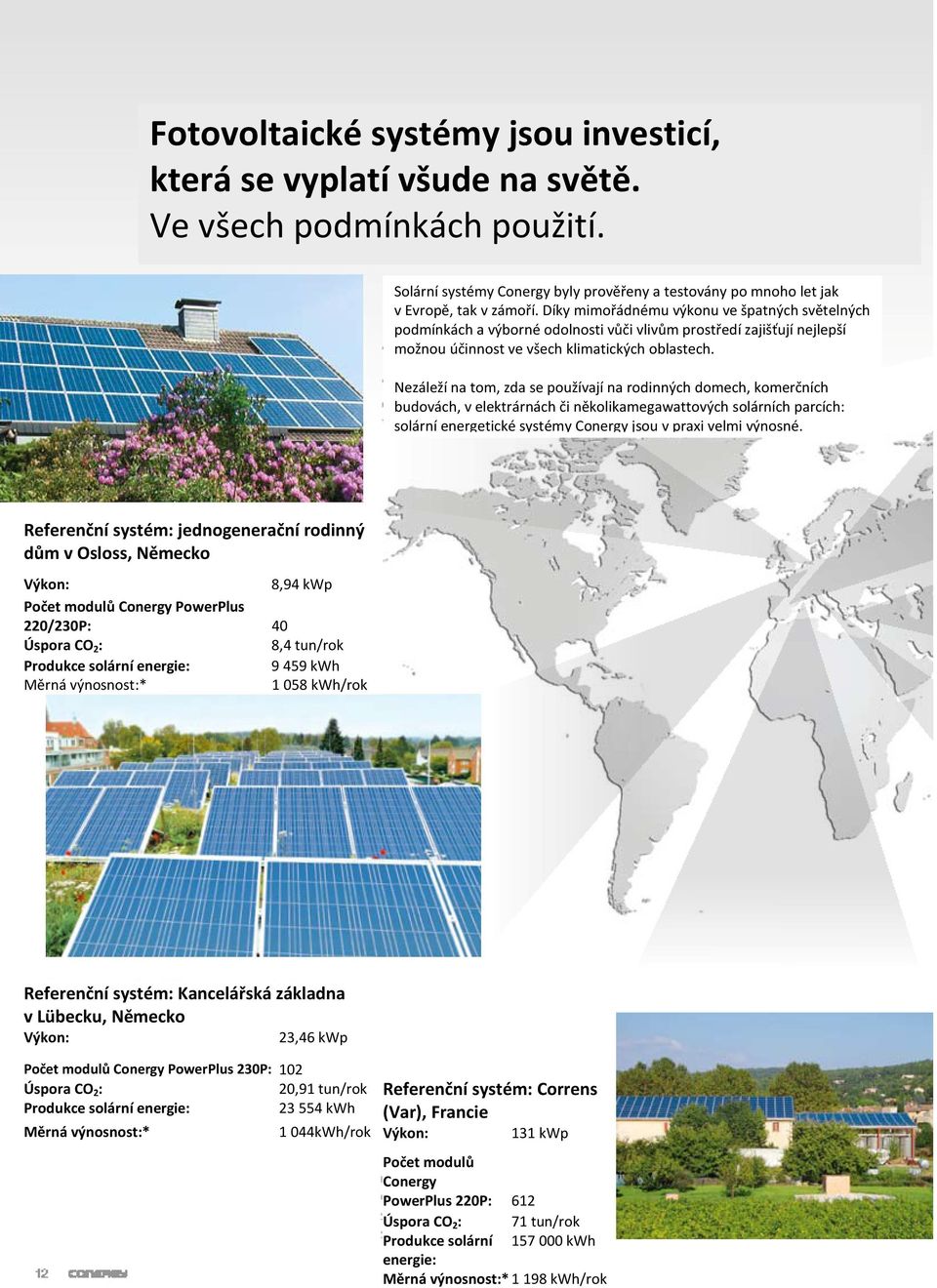

12 Fotovoltaické systémy jsou investicí, která se vyplatí všude na světě. Ve všech podmínkách použití. Solární systémy Conergy byly prověřeny a testovány po mnoho let jak v Evropě, tak v zámoří. Díky mimořádnému výkonu ve špatných světelných podmínkách a výborné odolnosti vůči vlivům prostředí zajišťují nejlepší možnou účinnost ve všech klimatických oblastech. Nezáleží na tom, zda se používají na rodinných domech, komerčních budovách, v elektrárnách či několikamegawattových solárních parcích: solární energetické systémy Conergy jsou v praxi velmi výnosné. Referenční systém: jednogenerační rodinný dům v Osloss, Německo Výkon: 8,94 kwp Počet modulů Conergy PowerPlus 220/230P: 40 Úspora CO 2 : 8,4 tun/rok Produkce solární energie: 9459 kwh Měrná výnosnost:* 1058 kwh/rok Referenční systém: Kancelářská základna v Lübecku, Německo Výkon: 23,46 kwp Počet modulů Conergy PowerPlus 230P: 102 Úspora CO 2 : 20,91 tun/rok Produkce solární energie: kwh Měrná výnosnost:* 1044kWh/rok Referenční systém: Correns (Var), Francie Výkon: 131 kwp Počet modulů Conergy PowerPlus 220P: 612 Úspora CO 2 : 71 tun/rok Produkce solární kwh energie: Měrná výnosnost:* 1198 kwh/rok

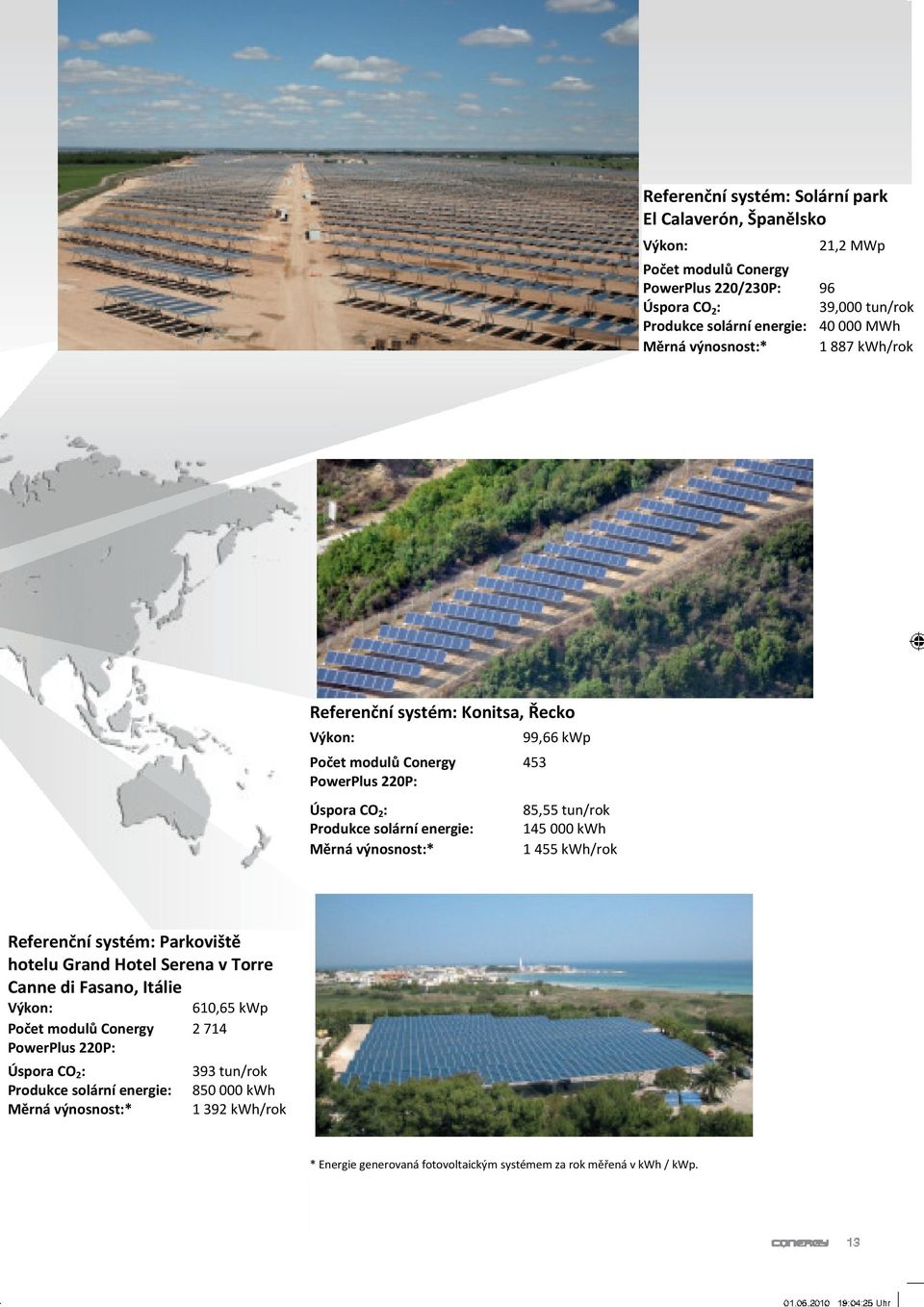

13 Referenční systém: Solární park El Calaverón, Španělsko Výkon: 21,2 MWp Počet modulů Conergy PowerPlus 220/230P: Úspora CO2: Produkce solární energie: Měrná výnosnost:* 96 39,000 tun/rok MWh kwh/rok Referenční systém: Konitsa, Řecko Výkon: 99,66 kwp Počet modulů Conergy PowerPlus 220P: 453 Úspora CO2: Produkce solární energie: Měrná výnosnost:* 85,55 tun/rok kwh kwh/rok Referenční systém: Parkoviště hotelu Grand Hotel Serena v Torre Canne di Fasano, Itálie Výkon: Počet modulů Conergy PowerPlus 220P: 610,65 kwp Úspora CO2: Produkce solární energie: Měrná výnosnost:* 393 tun/rok kwh kwh/rok * Energie generovaná fotovoltaickým systémem za rok měřená v kwh / kwp.

14 Solární systém Conergy: Vysoce kvalitní fotovoltaické systémy made in Germany. Conergy dodává vysoce kvalitní fotovoltaická řešení z jediného zdroje, která jsou vyráběna v Německu podle přísných standardů kvality. Vysoká úroveň kvality fotovoltaických systémů od Conergy je ověřována pravidelnými kontrolami kvality. Fotovoltaické systémy vyrobené společností Conergy se již tisíckrát prokázaly v praktickém použití a používají se na celém světě v různých aplikacích. Využíváme nabyté zkušenosti k neustálému zdokonalování svých systémů. Výsledkem jsou fotovoltaické systémy s nejlepší možnou účinností, mimořádně dlouhou provozní životností a nízkými náklady na údržbu. Montážní systémy Conergy Skupinové a centrální měniče Conergy Solární moduly Conergy Monitorovací systémy Conergy Konzultace a servis Conergy

15

16 NÁŠ SVĚT JE PLNÝ ENERGIE Conergy Česká Republika, s. r. o. Plzeňská 113/ Praha 5, Tel.: +420/ Fax: +420/ Kontakt: Conergy_SF_PowerPlus-CZE-1006 Podléhá technickým změnám bez předchozího oznámení 2010 Conergy
