Corinte Nerezová clona s inteligentní regulací pro exkluzivní vchody

Transkript

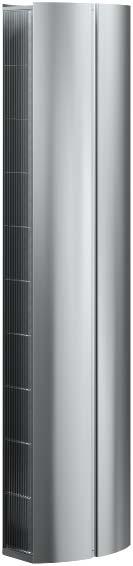

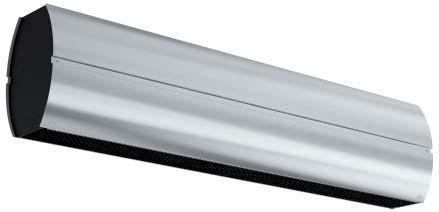

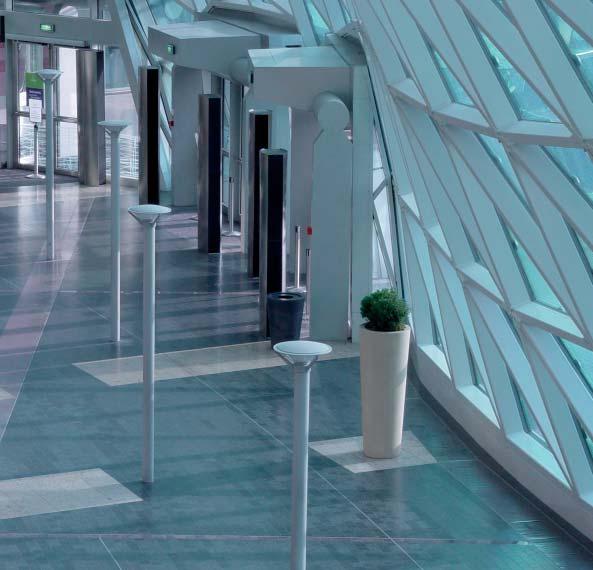

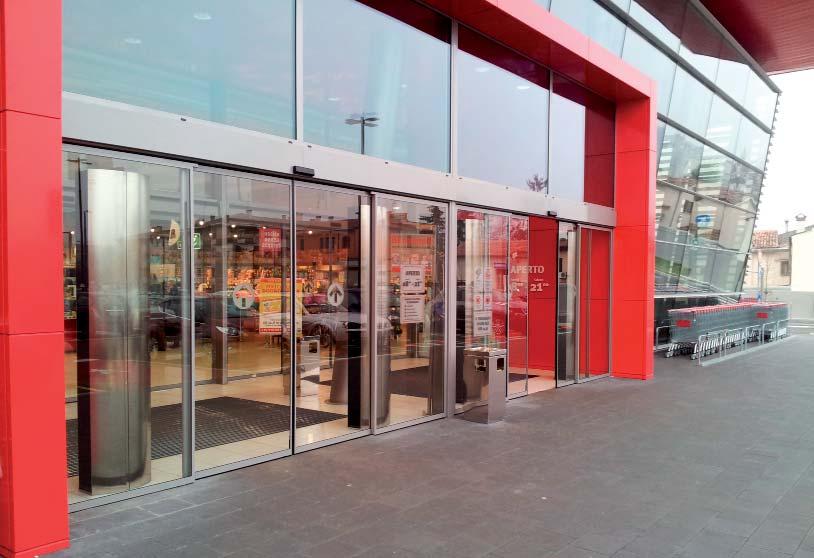

1 R Corinte Corinte Nerezová clona s inteligentní regulací pro exkluzivní vchody Horizontální montáž - Doporučená instalační výška 3 m * - Délky ADCS: 1,7 a 2,2 m - Délky ACCS: 1, 1,5, 2, 2,5 a 3 m Vertikální montáž - Doporučená instalační šířka 5 m * (clony po obou stranách dveří) - Délky ADCS: 2,2 a 2,5 m - Délky ACCS: 2, 2,5 a 3 m 1 Bez ohřevu 3 Elektrický ohřev ADCS : 15 22,5 kw 3 Elektrický ohřev ACCS : 8 23 kw 2 Vodní ohřev WH, WL Použití Nerezové vzduchové clony Corinte jsou určeny do interiérově náročných objektů např. obchodů, hotelů, bank či restaurací. Montáž po obou stranách dveří vytváří klasickou symetrii, optimalizuje efekt clony a zajišťuje maximální tepelný komfort. Clony Corinte patří k nové generaci clon s integrovanou inteligentní regulací SIRe, která je schopna zajistit zcela automatickou ochranu dveřních prostor. Regulace SIRe je zaměřena na maximální úspory energií a na schopnost adaptovat provoz clony na jakékoliv vnitřní a venkovní teplotní podmínky. Koncepce vzhledu Corinte je exkluzivní stylová clona s nerezovými bočními panely, vhodná pro horizontální i vertikální montáž. Corinte se vyrábí ve dvou provedeních: ADCS a ACCS s různými rozměry a různými výkony. Clony Corinte nabízí širokou škálu možností, volitelné je umístění připojení i provedení nerezu (leštěné, zrcadlové či kartáčované). Více informací viz. Specifi kace objednávky. Optimalizovaný průtok technologií Thermozone. Rychlostní profi l m ADCS ACCS 0,1 9,6 m/s 11,0 m/s 0,5 1,0 1,5 2,0 2,5 3,0 6,5 m/s 4,8 m/s 4,1 m/s 3,7 m/s 3,4 m/s 3,1 m/s 6,1 m/s 4,6 m/s 3,9 m/s 3,6 m/s 3,3 m/s 3,0 m/s Měřeno dle ISO Průměrné hodnoty pro výrobky této série. Popis výrobku Integrovaný proaktivní regulační systém SIRe je předprogramován tak, aby zprovoznění bylo jednoduché a rychlé. Všechny regulační komponenty jsou propojitelné přiloženými kabely s konektory. Regulace SIRe je schopna zajistit zcela automatický provoz clon s optimalizovaným výkonem pro dosažení maximálních úspor energie (podrobnosti viz. kapitola Regulace). Clony Corinte jsou připraveny k ovládání a monitorování BMS systémem budovy. Lze využít i komunikační protokol Modbus. Zakázková výroba dle konkrétních požadavků interiéru. Modely pro vertikální i horizontální montáž. Při vertikální montáži lze zvolit umístění připojení elektřiny a/nebo (z vrchu či ze spodu clony). Provedení nerezových panelů může být leštěné, zrcadlové či kartáčované. Sací a výtlačná mřížka jsou v černé barvě RAL *) Doporučená instalační výška a šířka se liší podle podmínek v příslušných prostorách.

2 ADCS Horizontální montáž - Doporučená instalační výška 3 m * - Délky: 1,7 a 2,2 m Vertikální montáž - Doporučená instalační šířka 5 m * (clony po obou stranách dveří) - Délky: 2,2 a 2,5 m 1 Bez ohřevu 3 Elektrický ohřev : 15 22,5 kw 2 Vodní ohřev WH, WL Clony Corinte jsou dispozici ve dvou různých provedeních: ADCS a ACCS. Více informací o clonách ACCS naleznete na konci této sekce. *) Doporučená instalační výška a šířka se liší podle podmínek v příslušných prostorách. 59

3 Technické parametry 1 Clony bez ohřevu - ADCS A Topný výkon * 3 Hladina hluku* 4 [db(a)] Příkon [W] Napětí [V] Proud [A] [mm] [kg] ADCS17A*¹ / / , ADCS22A / / , ADCS25A*² / / , Délka Hmotnost 3 Clony s elektrickým ohřevem - ADCS E ové stupně ohř. * 3 t* 5 Hladina hluku* 4 [db(a)] Příkon [W] Napětí [V] Proud [A] Napětí [V] Proud [A] (ohřev) Délka [mm] Hmotnost [kg] ADCS17E*¹ 7,5/ / /15 40/ ,9 400V3~/21, ADCS22E 10/ / /15 42/ ,6 400V3~/28, ADCS25E*² 11,2/22,5 2050/ /15 43/ ,3 400V3~/32, Clony s vodním ohřevem - ADCS WH, výměník pro vysokou vstupní teplotu ( 5 80 C) Topný výkon* 5 * 3 t* 5,6 Objem [l] Hladina hluku* 4 [db(a)] Příkon [W] Napětí [V] Proud [A] Délka [mm] Hmotnost [kg] ADCS17WH*¹ 22,5 1400/ /22 2,8 39/ , ADCS22WH 29,3 1800/ /22 3,6 42/ , ADCS25WH*² 34,3 2050/ /22 4,0 42/ , Clony s vodním ohřevem - ADCS WL, výměník pro nízkou vstupní teplotu ( 4 80 C) Topný výkon* 6 * 3 t* 5,7 Objem [l] Hladina hluku* 4 [db(a)] Příkon [W] Napětí [V] Proud [A] Délka [mm] Hmotnost [kg] ADCS17WL*¹ 17,3 1400/ /17 2,8 39/ , ADCS22WL 24,5 1800/ /18 3,6 42/ , ADCS25WL*² 28,0 2050/ /18 4,0 42/ , * 1 ) Pouze pro horizontální montáž. * 2 ) Pouze pro vertikální montáž. * 3 ) Nejnižší/nejvyšší průtok z celkových 5 stupňů. * 4 ) Podmínky: Vzdálenost od clony 5 m, směrový faktor 2, ekvivalentní absorpční plocha 200 m 2, při nejnižším/nejvyšším průtoku. * 5 ) t = zvýšení teploty při maximálním topném výkonu a nejnižším/nejvyšším průtoku. * 6 ) Platí pro teplotu 80/60 C a teplotu +18 C. * 7 ) Platí pro teplotu 60/40 C a teplotu +18 C. Clony vyhovují označení CE. Třída ochranného krytí: IP20. Specifi kace objednávky - Montáž - Umístění připojení - Povrchová úprava Příklad: ADCS22WL - VL - A - P Umístění připojení Horizontální montáž Vertikální montáž A A Viz. Technické parametry Montáž a připojení Umístění připojení Povrchová úprava HL (Horizontální, připojení vlevo), HR (Horizontální, připojení vpravo), VL (Vertikální, levé) nebo VR (Vertikální, pravé) při pohledu z místnosti ven A nebo B, viz. obrázek P = Leštěný nerez B = Kartáčovaný nerez MP = Zrcadlově leštěný nerez HL HR B B 60 Technické změny vyhrazeny bez předchozího upozornění.

4 Rozměry Vertikální montáž 2200/ Dveřní otvor Min 180 Horní část clony při pohledu z vrchu. Min M8 M VL - A VR - A Spodní část clony při pohledu z vrchu. 116 Kryt připojení VL - B VR - B Cu ø22 61

5 Rozměry Horizontální montáž 1700/ / ø

6 Montáž Clony lze instalovat v horizontální i vertikální poloze. Horizontální montáž Clona se instaluje co nejblíže dveřnímu otvoru, výtlak směřuje směrem dolů. Při objednání je nutno vyspecifi kovat, zda připojení clony bude umístěno na levé nebo pravé straně clony (při pohledu z místnosti ven). Clona se uchycuje na zeď nebo do stropu pomocí přiložených konzol. Při závěsné montáži do stropu lze vhodná zařízení (závitové tyče apod.) upevnit na konzole. Minimální vzdálenost od výfukové mřížky clony s elektrickým ohřevem k podlaze je 1800 mm. 75 ADCS E: Min 220 mm ADCS A/W: Min 180 mm Vertikální montáž Při vertikální montáži se clony instalují co nejblíže dveřnímu otvoru. Pro dosažení maximálního efektu by clony měly být instalovány po obou stranách dveří. Při objednání je nutno vyspecifi kovat, zda clona bude umístěna na levé nebo pravé straně dveří (při pohledu z místnosti ven) a zda připojení má být provedeno z vrchu nebo ze spodu clony. Vzduchová clona se instaluje do podlahového rámu, který je součástí dodávky clony. Okraj se vodorovně uchytí k podlaze. Clona musí být vždy zabezpečena proti pádu ve své horní části. K vyplnění prostoru mezi clonou a stropem slouží prodlužovací díl, který lze objednat jako příslušenství ADCS E: Min 220 mm ADCS A/W: Min 180 mm Minimální odstupové vzdálenosti 63

7 Připojení Clony ADCS mají vestavěný regulační systém SIRe. Externí součásti regulačního systému se k řídicí desce připojují jednoduše pomocí kabelů s RJ konektory. Více informací o regulaci SIRe naleznete v kapitole "Regulace". Clony bez ohřevu Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže zleva nebo zprava, závisí na specifi kaci objednávky. Napájecí napětí () se přivádí do svorkovnice. Clony s elektrickým ohřevem Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže zleva nebo zprava, závisí na specifi kaci objednávky. U clon s elektrickým ohřevem jsou regulace a ohřev napájeny zvlášť. Napájecí napětí () regulace i napájecí napětí ohřevu (400V3~) se přivádí do svorkovnice. Clony s vodním ohřevem Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže zleva nebo zprava, závisí na specifi kaci objednávky. Napájecí napětí () se přivádí do svorkovnice. Připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže zleva nebo zprava, závisí na specifi kaci objednávky. Clona je pro připojení vybavena měděnými hladkými trubkami Ø22 mm. SIRe Umístění řídicí desky SIRe ve cloně Příslušenství ADCSEH, prodlužovací díl Při vertikální montáži slouží k vyplnění mezery mezi clonou a stropem, zajišťuje tak elegantnější instalaci. Vyrábí se přesně na zakázku, výška musí být přesně specifi kována v rozsahu mm. ADCM P/S, spojovací sada Používá pro spojení několika clon v jeden kompaktní celek. ADCMP je určena pro montáž do stropu a ADCMS pro stěnovou montáž. ADCSEH ADCM P/S AXP300, ochranné hrazení Ochranné hrazení se instaluje na podlahu a chrání clonu před nárazy např. od nákupních vozíků. AXP300 Popis ADCSEH ADCMP ADCMS AXP300 Prodlužovací díl Spojovací sada pro montáž do stropu Spojovací sada pro stěnovou montáž Ochranné hrazení 64

8 Regulace Basic Competent Advanced Manuální provoz Manuální regulace otáček a teploty Automatický provoz Automatická regulace otáček v závislosti na teplotě Flexibilní režim Upravuje doběh dle frekvence používání dveří Funkce otevřené dveře Reguluje chod clony při trvale otevřených dveřích Kalendář Provoz dle časového programu Alarm filtru Indikace výměny filtru BMS ovládá zapnutí/vypnutí clony, otáčky ventilátorů a snímá alarmová hlášení Základní BMS řízení Ekonomický režim Energeticky úsporný provozní režim Komfortní režim Provozní režim s důrazem kladeným na tepelnou pohodu prostředí Proaktivní řízení Reguluje otáčky na základě venkovní teploty Plné BMS řízení Rozšířené řízení clony z nadřazeného BMS systému Limitace teploty vratné Fuknce pro maximální využití dodávaného tepla Komplexní BMS řízení Kompletní BMS řízení přes komunikační protokol Modbus Clony Corinte jsou již z výroby vybaveny základní řídicí deskou SIRe. SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. Existují 3 různé regulační úrovně: Basic, Competent a Advanced. Více informací naleznete v kapitole Regulace. Regulace topné SIRe Basic a Competent SIReB SIReAC SIReAA SIRe Advanced Popis Regulační systém SIRe Basic Regulační systém SIRe Competent Regulační systém SIRe Advanced VOS VOSP VOT VMO VMOP VMT Sady ventilů VOS(P), VOT, VMO(P) nebo VMT se používají pro regulaci průtoku topné. Více informací naleznete v kapitole Regulace. Popis Popis VOS15LF *1 VOS15NF *2 VOS20 VOS25 VOSP15LF *1 VOSP15NF *2 VOSP20 VOSP25 VOT15 VOT20 VOT25 Sada ventilů on/off, DN15 Sada ventilů on/off, DN15 Sada ventilů on/off, DN20 Sada ventilů on/off, DN25 Tlakově nezávislá sada, DN15 Tlakově nezávislá sada, DN15 Tlakově nezávislá sada, DN20 Tlakově nezávislá sada, DN25 Třícestný ventil a servopohon on/off, DN15 Třícestný ventil a servopohon on/off, DN20 Třícestný ventil a servopohon on/off, DN25 VMO15LF *1 Modulovaná sada, DN15, 0-10V VMO15NF *2 Modulovaná sada, DN15, 0-10V VMO20 Modulovaná sada, DN20, 0-10V VMO25 Modulovaná sada, DN25, 0-10V VMOP15LF *1 Tlakově nezávislá modulovaná sada, DN15, 0-10V VMOP15NF *2 Tlakově nezávislá modulovaná sada, DN15, 0-10V VMOP20 Tlakově nezávislá modulovaná sada, DN20, 0-10V VMOP25 Tlakově nezávislá modulovaná sada, DN25, 0-10V VMT15 Třícestný ventil a modulovaný servopohon, DN15, 0-10V VMT20 Třícestný ventil a modulovaný servopohon, DN20, 0-10V VMT25 Třícestný ventil a modulovaný servopohon, DN25, 0-10V * 1 ) LF - nízký průtok * 2 ) NF - normální průtok 65

9 Tabulka výkonů pro různé parametry topné ADCS WH Vstupní teplota : 110 C teplota : +35 C* 1 Vstupní/výstupní teplota : 110/80 C Otáčky teplota * 2 ADCS17WH max ,3 39,9 0,06 0,4 33,8 51,2 0,28 6,0 min ,1 38,5 0,02 0,1 20,6 61,4 0,17 2,5 ADCS22WH max ,1 38,0 0,08 0,7 43,9 50,3 0,36 10,7 min ,4 33,2 0,03 0,2 26,6 61,5 0,22 4,3 ADCS25WH max ,0 35,2 0,08 1,1 51,4 51,7 0,42 17,6 min ,8 29,7 0,04 0,3 31,0 62,6 0,26 7,1 Vstupní teplota : 90 C teplota : +35 C* 1 Vstupní/výstupní teplota : 90/70 C Otáčky teplota * 2 ADCS17WH max ,3 43,8 0,09 0,9 27,3 44,8 0,34 8,8 min ,1 38,2 0,04 0,2 16,7 53,0 0,20 6,3 ADCS22WH max ,1 43,0 0,12 1,6 35,5 44,1 0,43 15,5 min ,4 34,7 0,05 0,3 21,4 53,0 0,26 6,2 ADCS25WH max ,0 40,2 0,13 2,3 41,5 45,2 0,51 25,6 min ,8 32,1 0,05 0,5 25,0 53,9 0,31 10,2 Vstupní teplota : 80 C teplota : +35 C* 1 Vstupní/výstupní teplota : 80/60 C Otáčky teplota * 2 ADCS17WH max ,3 46,3 0,13 1,6 22,5 40,0 0,27 6,4 min ,1 38,7 0,05 0,3 13,7 46,8 0,17 2,6 ADCS22WH max ,1 46,2 0,17 2,9 29,3 39,6 0,36 11,2 min ,4 36,0 0,06 0,5 17,7 47,0 0,22 4,5 ADCS25WH max ,0 43,6 0,17 4,0 34,3 40,5 0,42 18,6 min ,8 33,8 0,06 0,7 20,7 47,7 0,25 7,5 Vstupní teplota : 82 C teplota : +35 C* 1 Vstupní/výstupní teplota : 82/71 C Otáčky teplota Topný výkon* 2 ADCS17WH max ,3 45,7 0,12 1,4 26,4 43,9 0,59 24,7 min ,1 38,6 0,05 0,3 16,0 51,6 0,36 9,9 ADCS22WH max ,1 45,5 0,15 2,5 34,1 43,1 0,76 43,4 min ,4 35,7 0,05 0,4 20,5 51,5 0,46 17,1 ADCS25WH max ,0 42,8 0,16 3,5 39,8 44,0 0,89 70,7 min ,8 33,4 0,06 0,6 23,8 52,2 0,53 27,8 * 1 ) Doporučená výstupní teplota pro dostatečný komfort a optimalizovaný výkon. * 2 ) Nominální výkon pro danou vstupní a výstupní teplotu. Hodnoty pro jiné parametry topné naleznete na resp. 66

10 Tabulka výkonů pro různé parametry topné ADCS WL Vstupní teplota : 80 C teplota : +35 C* 1 Vstupní/výstupní teplota : 80/60 C Otáčky teplota * 2 ADCS17WL max ,2 35,8 0,09 0,9 30,9 48,4 0,38 10,2 min ,2 33,9 0,04 0,2 18,3 56,6 0,22 4,0 ADCS22WL max ,0 32,6 0,12 1,6 42,6 49,4 0,52 22,1 min ,4 29,2 0,05 0,4 24,4 58,0 0,30 8,1 ADCS25WL max ,0 31,6 0,13 2,1 48,4 49,7 0,59 30,4 min ,8 27,6 0,05 0,5 28,0 58,2 0,34 11,3 Vstupní teplota : 70 C teplota : +35 C* 1 Vstupní/výstupní teplota : 70/50 C Otáčky ] teplota * 2 ADCS17WL max ,2 37,6 0,13 1,6 24,2 41,8 0,29 6,7 min ,1 33,7 0,05 0,3 14,4 48,3 0,18 2,7 ADCS22WL max ,0 34,9 0,16 2,8 33,6 42,8 0,41 14,8 min ,4 30,0 0,06 0,6 19,4 49,7 0,24 5,5 ADCS25WL max ,0 34,0 0,17 3,6 38,3 43,1 0,47 20,4 min ,8 28,7 0,07 0,7 22,3 50,0 0,27 7,7 Vstupní teplota : 60 C teplota : +35 C* 1 Vstupní/výstupní teplota : 60/40 C Otáčky teplota * 2 ADCS17WL max ,2 39,9 0,21 3,7 17,3 35,0 0,21 3,8 min ,1 34,2 0,08 0,6 10,3 39,8 0,13 1,5 ADCS22WL max ,0 38,0 0,25 6,6 24,5 36,0 0,30 8,6 min ,4 31,4 0,09 1,0 14,2 41,2 0,17 3,3 ADCS25WL max ,0 37,3 0,28 8,4 28,0 36,4 0,34 11,9 min ,8 30,5 0,10 1,3 16,4 41,6 0,20 4,6 Vstupní teplota : 55 C teplota : +35 C* 1 Vstupní/výstupní teplota : 55/35 C Otáčky teplota * 2 ADCS17WL max ,5 41,5 0,31 7,7 13,7 31,5 0,17 2,5 min ,1 34,8 0,10 1,0 8,2 35,0 0,10 1,0 ADCS22WL max ,0 39,9 0,37 12,9 19,8 32,6 0,24 6,0 min ,4 32,5 0,11 1,6 11,5 36,8 0,14 2,3 ADCS25WL max ,0 39,4 0,40 16,5 22,8 32,9 0,28 8,4 min ,8 31,8 0,12 2,0 13,4 37,2 0,16 3,3 * 1 ) Doporučená výstupní teplota pro dostatečný komfort a optimalizovaný výkon. * 2 ) Nominální výkon pro danou vstupní a výstupní teplotu. Hodnoty pro jiné parametry topné naleznete na resp. 67

11 Schémata zapojení Interní schéma zapojení Clony bez ohřevu ADCSA SIReB1 C2 C1 ROOM Internal Motor sensor protection 230V 200V 170V 145V 120V 100V N Transformer Yellow Orange Red Brown Green 230V 200V 170V 145V 120V 100V N Transformer Actuator Supply N L Clony s elektrickým ohřevem ADCSE 400V3~ SIReB1 C2 C1 ROOM Internal Motor sensor protection 230V 200V 170V 145V 120V 100V N Transformer Yellow Orange Red Brown Green 230V 200V 170V 145V 120V 100V N Transformer Actuator Grey Supply N L 400V3~ 68

12 Schémata zapojení Interní schéma zapojení Clony s vodním ohřevem ADCS W SIReB1 C2 C1 ROOM Internal Motor sensor protection 230V 200V 170V 145V 120V 100V N Transformer Yellow Orange Red Brown Green 230V 200V 170V 145V 120V 100V N Transformer Actuator Supply N L 69
