Loggiaalu Paro. návrhu.

Transkript

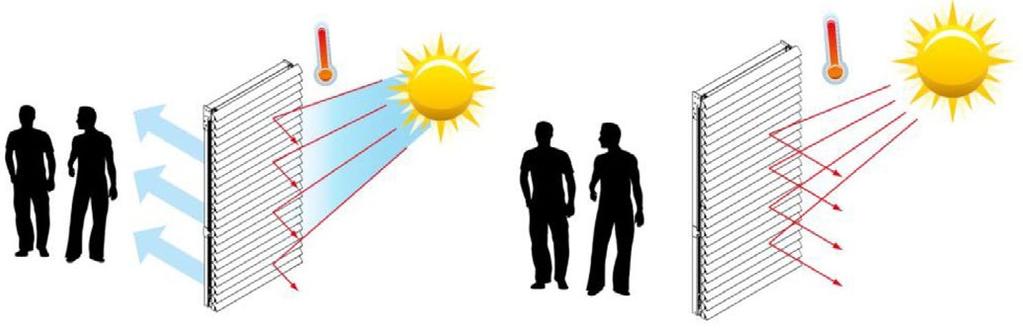

1 Pro více informací přejděte na: V odpověď na rostoucí požadavek estetiky a multifunkčních prvků fasády budovy máme nyní ještě propracovanější řešení. Panely loggia se skládají vždy z hliníkového rámu vyplněného hliníkovými lamelami, dřevěnými lamelami nebo screenovou látkou. Panely Sunclips a Icarus jsou posuvné kazetové systémy s hliníkovými lamelami upevněnými mezi vertikální rám. Jsou k dispozici různé typy lamely v závislosti na požadovaném uzavření, V závislosti na potřebném průhledu lze zvolit pro lamely různé úhly sklonu a vzdáleností. Unikátnost tohoto řešení podtrhuje i možnost volby mezi pevnými i otočnými lamelami. POSUVNÉ PANELY Každý panel je charakterizován svými vlastnostmi z hlediska vizuální průhlednosti a slunečního stínění. Průhlednost je zastoupena parametrem kolmou vizuální otevřeností OV (=O/P). Čím větší hodnotu OV nabývá, tím více je přes panel vidět. Úroveň slunečního stínění je udána parametrem AS limitní úhel dopadu slunečního paprsku. Čím menší AS je tím stínění efektivnější.

2 Loggiaalu Paro

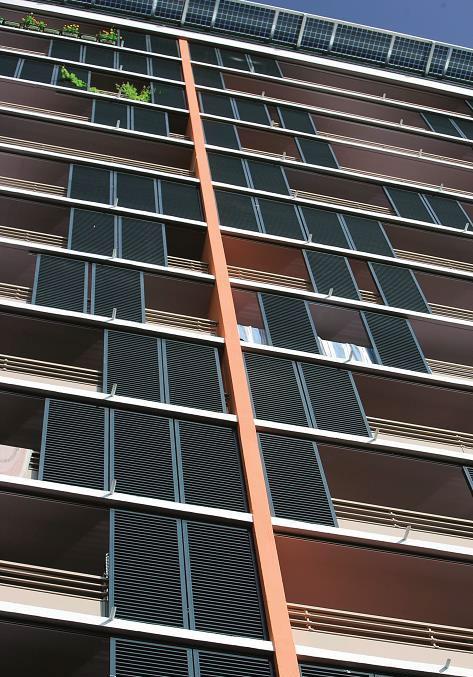

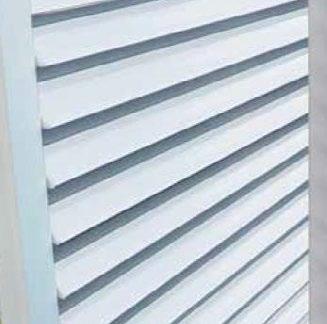

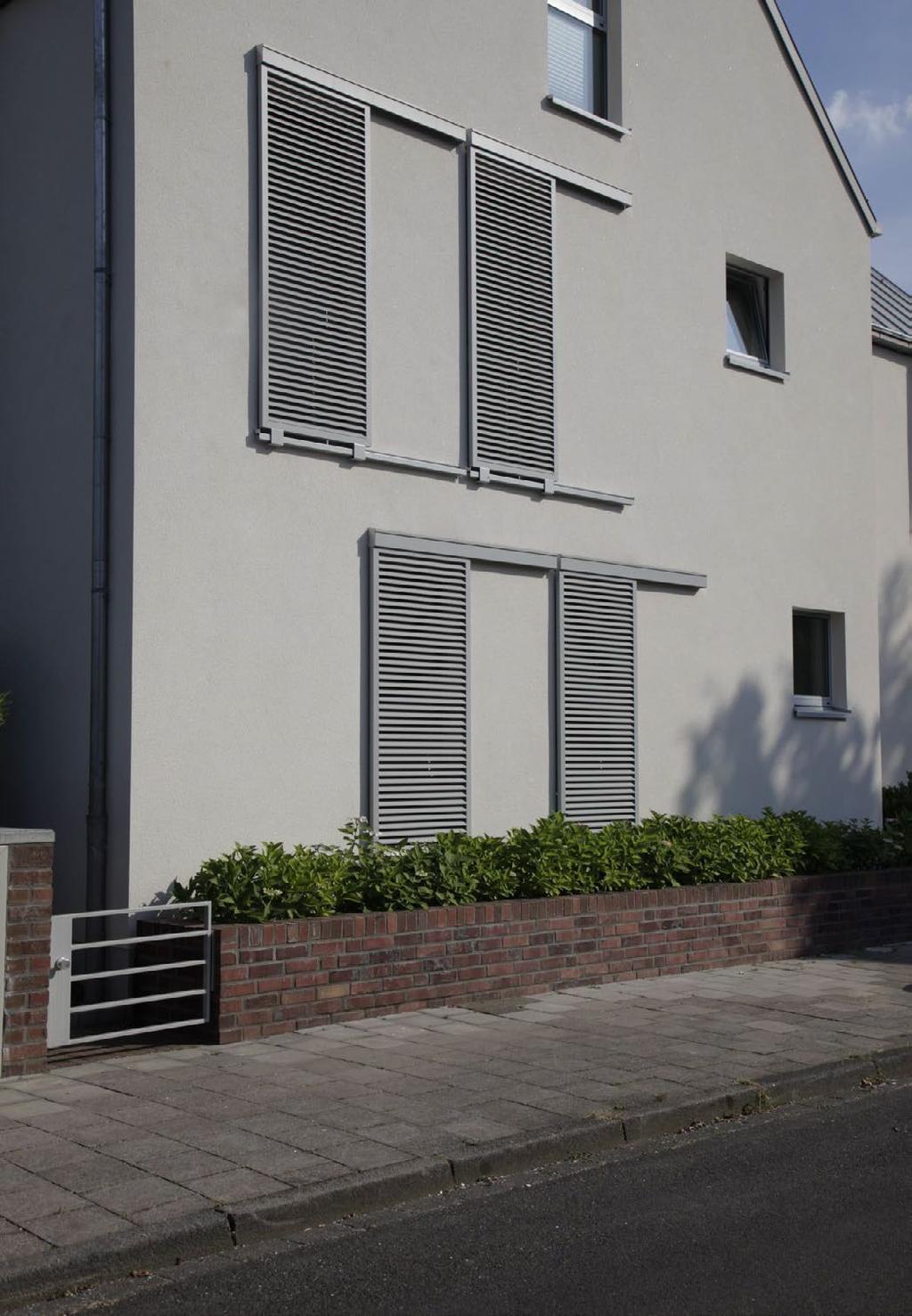

3 Loggiaalu Paro Panel s rámem z extrudovaného hliníku a hliníkovou fixní lamelou. Kombinuje funkčnost a efektivitu stínícího panelu s elegantním vzhledem a estetickým designem vysoce kvalitního moderního návrhu. Rám zajišťuje stabilitu, zatím co lamely jsou začleněny do bočních profilů diskrétně bez viditelného spojovacího materiálu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely je možné dodávat před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Lamely Rozteč lamel 90 mm Hloubka lamely 30 mm Sklon lamely 33 Limitní úhel dopadu slunečního paprsku AS 46 Vizuální otevřenost OV 31% Maximální volná délka lamely 1500 mm Rám Loggialu Paro mm 3000 mm Rám Loggialu Paro mm 3500 mm Ovládání Panelů Lamel manuální i motorické fixní Barevné provedení Rámu Lamel elox nebo dle RAL (práškové lakování)

4 Posuvné panely typy instalací Loggialu Paro 0140 Loggialu Paro 0160

5 Loggiaalu Paro Privacy Panel s rámem z extrudovaného hliníku a hliníkovou fixní lamelou. Kombinuje funkčnost a efektivitu stínícího panelu s elegantním vzhledem a estetickým designem vysoce kvalitního moderního návrhu. Rám zajišťuje stabilitu, zatím co lamely jsou začleněny do bočních profilů diskrétně bez viditelného spojovacího materiálu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely je možné dodávat před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Lamely Rozteč lamel 90 mm Hloubka lamely 30 mm Sklon lamely 33 Limitní úhel dopadu slunečního paprsku AS 46 Vizuální otevřenost OV 31% Maximální volná délka lamely 1500 mm Rám Loggialu Paro mm 3000 mm Rám Loggialu Paro mm 3500 mm Ovládání Panelů Lamel manuální i motorické fixní Barevné provedení Rámu Lamel elox nebo dle RAL (práškové lakování)

6 Posuvné panely typy instalací Loggialu Paro 0140 Loggialu Paro 0160

7 Loggialu Plano

8 Loggiaalu Plano Panel s rámem z extrudovaného hliníku a hliníkovou lamelou umožňující manuální naklopení lamel. Kombinuje funkčnost a efektivitu stínícího panelu s elegantním vzhledem a estetickým designem vysoce kvalitního moderního návrhu. Rám zajišťuje stabilitu, zatím co lamely jsou začleněny do bočních profilů diskrétně bez viditelného spojovacího materiálu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely je možné dodávat před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Lamely Rozteč lamel 50 mm Hloubka lamely 33 mm Výška lamely 16 mm Limitní úhel dopadu slunečního paprsku AS 46 Vizuální otevřenost OV 32% Maximální volná délka lamely 1200 mm Rám Loggialu Paro mm 3000 mm Rám Loggialu Paro mm 3500 mm Ovládání Panelů Lamel manuální i motorické fixní Barevné provedení Rámu Lamel elox nebo dle RAL (práškové lakování)

9 Posuvné panely typy instalací Loggialu Plano 0140 Loggialu Plano 0160

10 Loggiawood Paro

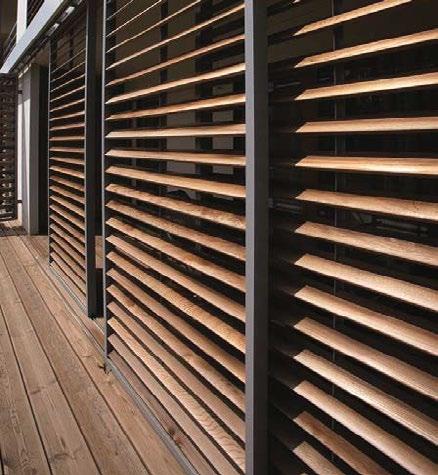

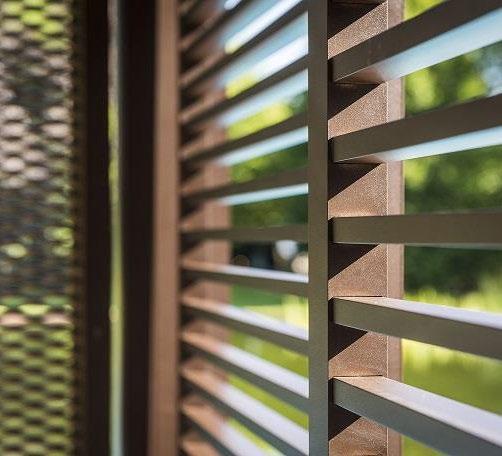

11 Loggiawood Paro Panel s rámem z extrudovaného hliníku a dřevěnou fixní lamelou. Kombinuje funkčnost a efektivitu stínícího panelu s elegantním vzhledem a estetickým designem vysoce kvalitního moderního návrhu. Rám zajišťuje stabilitu, zatím co lamely jsou začleněny do bočních profilů diskrétně bez viditelného spojovacího materiálu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely je možné dodávat před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Lamely cedr (western red cedar) Rozteč lamel 90 mm Hloubka lamely 30 mm Sklon lamely 33 Limitní úhel dopadu slunečního paprsku AS 46 Vizuální otevřenost OV 31% Maximální volná délka lamely 1200 mm Rám Loggialu Paro mm 3000 mm Rám Loggialu Paro mm 3500 mm Ovládání Panelů Lamel manuální i motorické fixní Barevné provedení Rámu Lamel elox nebo dle RAL (práškové lakování) bez úpravy pro přirozený vzhled

12 Posuvné panely typy instalací Loggiawood Paro 0140 Loggiawood Paro 0160

13 Loggiawood Paro Privacy

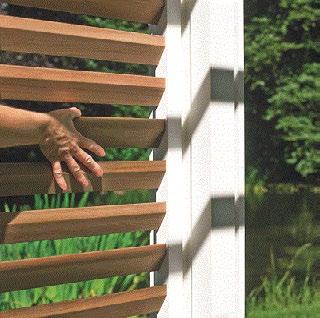

14 Loggiawood Paro Privacy Panel s rámem z extrudovaného hliníku a dřevěnou lamelou umožňující manuální naklopení lamel.. Kombinuje funkčnost a efektivitu stínícího panelu s elegantním vzhledem a estetickým designem vysoce kvalitního moderního návrhu. Rám zajišťuje stabilitu, zatím co lamely jsou začleněny do bočních profilů diskrétně bez viditelného spojovacího materiálu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely je možné dodávat před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Lamely cedr (western red cedar) Rozteč lamel 57 mm Rozměr lamely 65 x 16 mm Sklon lamely 147 Maximální volná délka lamely 1200 mm Rám Loggialu Paro mm 3000 mm Rám Loggialu Paro mm 3500 mm Ovládání Panelů Lamel manuální i motorické manuální Barevné provedení Rámu Lamel elox nebo dle RAL (práškové lakování) bez úpravy pro přirozený vzhled

15 Posuvné panely typy instalací Loggiawood Paro 0140 Privacy Loggiawood Paro 0160 Privacy

16 Loggiascreen Canvas

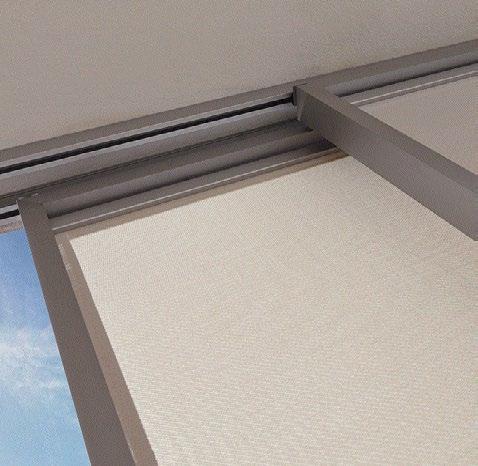

17 Loggiascreen Canvas a Loggia Screen 4fix Panel s rámem z extrudovaného hliníku a látkovou výplní. Kombinuje moderní design s benefity sloučení různých materiálů. Pro efektivní kontrolu pronikání světelného i tepelného záření je screenová látka napnuta přes hliníkový rám. Tím získáváme minimalistický vzhled díky neviditelnému rámu. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Panely se dodávají před-montované ve skladových délkách. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. Také tyto panely je možné vybavit jedinečným patentovaným spodním vedením Flexiguide, které se hodí zejména tam, kde je velká nerovnost podlah, kterou vyrovná až o 50mm. Výplň polyester (Soltis) nebo látka ze skelného vlákna (screen) Rám Loggiascreen Canvas Rozměr rámu 40 x 55 mm 3000 mm Rám LG.040 (4fix) 40 mm 3000 mm Rám LG.067 (4fix) 67 mm 3000 mm Ovládání Panelů manuální i motorické Barevné provedení Rámu Výpně elox nebo dle RAL (práškové lakování) dle vzorníku látek

18 Posuvné panely typy instalací Loggiascreen Canvas Loggiascreen 4fix

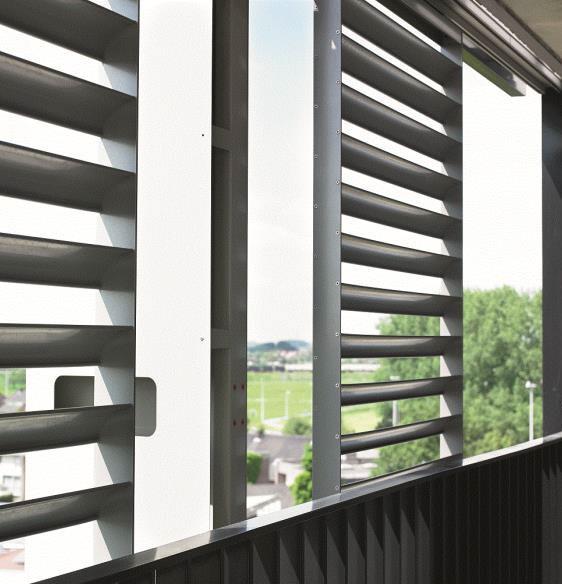

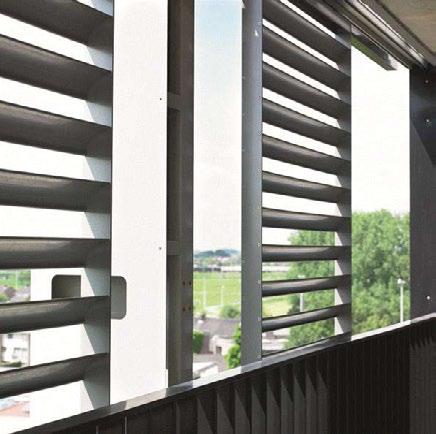

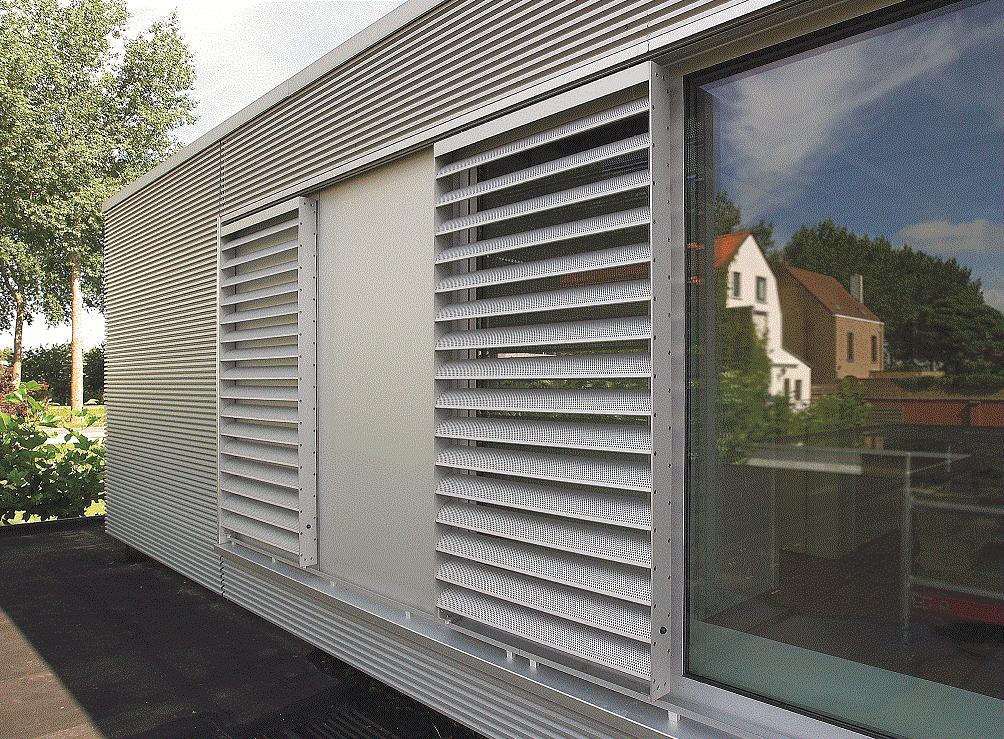

19 Patio Posuvné panely Sunclips a Icarus patio jsou posuvné panely sestávající se stínících lamel upevněných mezi dva ploché svislé profily. Tento jednoduchý postup dává tomuto řešení obrovskou flexibilitu různé typy lamel mohou být instalovány v různých vzdálenostech od sebe pod různými úhly. Patio posuvné panely stojí za povšimnutí také pro elegantní tenký design svislých profilů. Obrovskou výhodou je vysoká kvalita pojezdových systémů, které nevyžadují prakticky žádnou údržbu a práškově lakovaný povrch je jednoduchý na čištění. Určování rozměrů panelu je vždy závislé na místních větrných podmínkách. V případě zájmu vám dodáme řešení na míru tak, aby vyhovovalo vašim představám. Příklady kombinací Příklady kombinací Typ Sklon Rozteč AS OV EVO mm 22 27% EVO mm 37 41% ICA mm 39 57% ICP mm 38 49%

20 Posuvné panely typy instalací Praha: Brno: Hradec Králové: České Budějovice: Ostrava: Zlín: Velké Meziříčí:
