NOVA-B-1-V NOVA-BN. Jednořadá 1 Dvouřadá 2. Typ regulace H V. Lamely 1 A2 A4. Materiál nerez 2

Transkript

1 Mřížky a vyústky 1-1-H -1-V -2-H Vyústka do čtyřhranného potrubí - vyústka pozinková Jednořadá 1 Dvouřadá 2-2-V N - vyústka nerezová N Jednořadá 1 Dvouřadá 2 šrouby pružinami 1 2 Upínání 1 speciálním mechanismem 3 Rozměry L x H Rozměry Typ regulace 2 Lamely 1 horizontální vertikální L x H RN1 H V Typ regulace Montážní rámeček 1 R1 UR Materiál nerez 2 A304 A316 A2 A4 Lamely 2 Povrch. úprava 3 horizontální vertikální pozink RAL9010/30 jiný odstín RAL H V ZN W RAL Příklad objednávkového kódu: R1 - H - RAL6032 Výustka do hranatého potrubí z pozinkované oceli se dvěmi řadami lamel, se speciálním pojistným upínacím mechanismem (obsahuje UR), pro rozměr stavebního otvoru mm, s regulací, s horizontálně orientovanou první řadou lamel a s povrchovou úpravou mřížky RAL 6032 (odstín zelené). 1. Montážní rámeček UR není je standardně součástí dodávky pro upínání 1 a 2, v případě zájmu je nutné doplnit objednávací kód o UR. Pro upínání 3 není nutné uvádět v kódu UR ( je součástí dodávky). 2. V případě, že v objednávkovém kódu nebude uvedené uspořádání lamel horizontální (H) nebo vertikální (V), bude vždy dodané horizontální provedení lamel (H). 3. V případě, že nebude uvedena v objednávkovém kódu povrchová úprava v RAL, bude vždy dodána povrchová úprava pozink. Příklad objednávkového kódu: N RN1 - H - A2 Nerezová vyústka (A304) do hranatého potrubí s jednou řadou lamel v horizontální poloze, pro rozměr stavebního otvoru mm, s regulací typu v nerezovém provedení (RN1). 1. V případě, že v objednávkovém kódu nebude uvedené uspořádání lamel horizontální (H) nebo vertikální (V), bude vždy dodané horizontální provedení lamel (H). 2. Při požadavku na kompletní nerezové provedení vyústky (i s regulací) je nutné vyspecifikovat do objednávkového kódu regulaci typu RN Poznámka: N v nerezovém provedení je možné dodat pouze s upínáním šrouby! V případě potřeby jiného upínání 2 nebo 3 není možné dodržet podmínku celonerezového provedení.

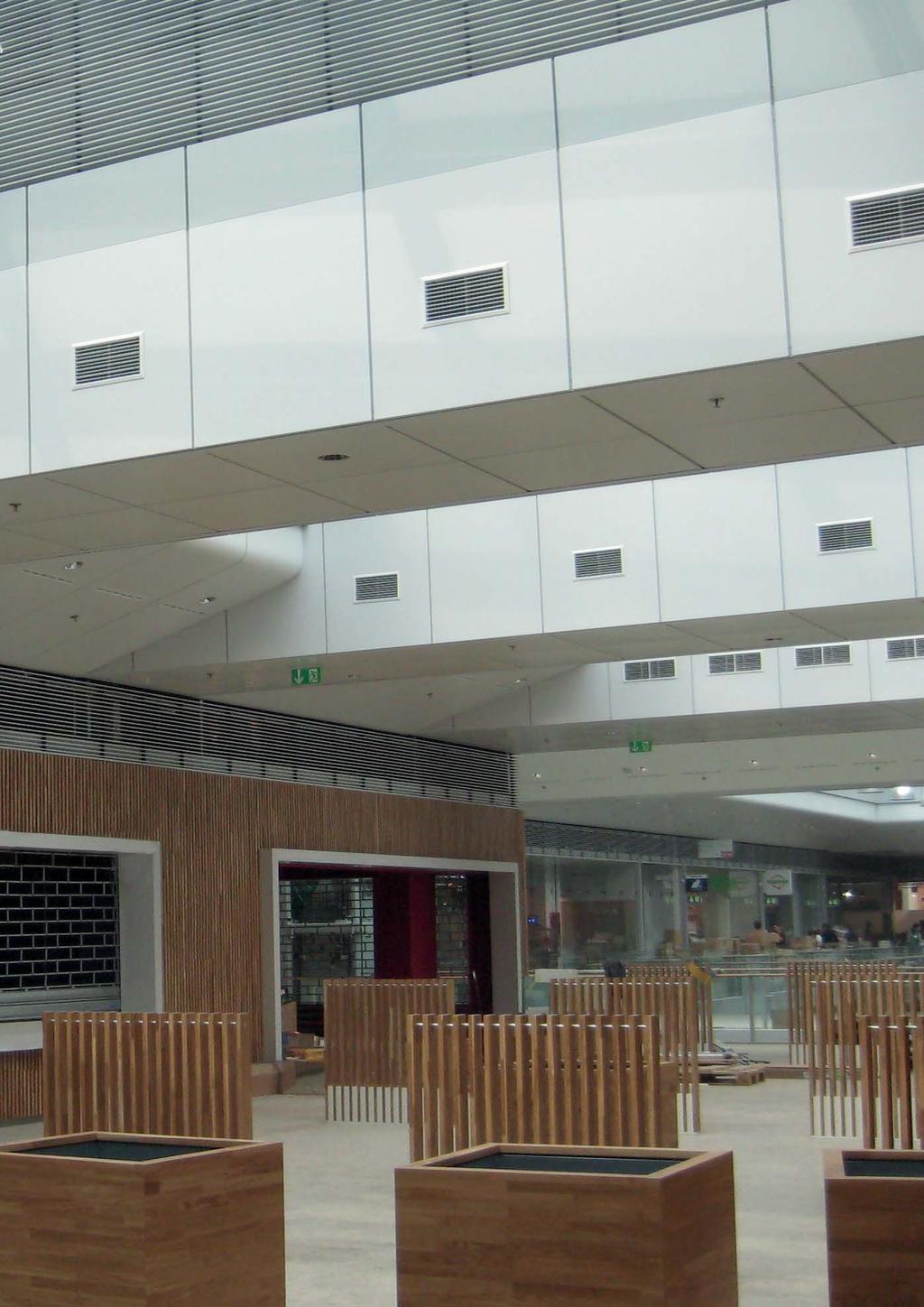

2 2 Mřížky a vyústky Popis Vyústka je jednořadá nebo dvouřadá čtyřhranná pozinkovaná mřížka s nastavitelnými lamelami. Vyústka jednoduše mění obraz proudění pomocí nastavitelných horizontálních a vertikálních lamel. Rovnoměrného proudění a řízení průtoku vzduchu přes mřížku se dosáhne pomocí regulace. Maximální teplota proudícího média je 0 C. Konstrukční provedení Vyústka je vyrobena z pozinkovaných ocelových profilů. Dle požadavku lze vyrobit v libovolném barevném provedení dle vzorníku RAL. Čelní mřížka a regulace může být vyrobena z nerezové oceli (N). Nerezová ocel A304 je vhodná pro potravinářský průmysl a nerezová ocel A316 pro agresivnější prostředí např. s podílem chlóru. Příslušenstvím vyústky může být upínací rámeček z pozinku (UR) nebo regulace v pozinkovaném provedení (R1) nebo v nerezu (RN1). Výustky mohou mít přední lamely v horizontálním alebo vertikálním provedení. Standardně jsou přední lamely v horizontálním provedení. Druhá řada lamel je vždy orientovaná kolmo na první řadu. Lamely mají osový rozestup 20 mm. Montáž Vyústku je možné instalovat přímo do potrubí, stěny nebo stropu. Vyústka může být vybavena upínáním pomocí šroubů na čelní straně mřížky nebo pružin. Při montáži pomocí pružin (upínání 2 ) je doporučeno použít také upínací rámeček UR-. Speciální mechanismus (upínání 3 ) a upínání pomocí šroubů (upínání 1 ) je vhodné pro bezpečnou montáž do stropu. Od velikosti 800 x 00 mm doporučujeme typ upínání konzultovat v kanceláři firmy Systemair a.s. Příslušenství Montážní rámeček: UR- Regulace: R1- (pozink) RN1- (nerezová ocel)

3 Mřížky a vyústky L H-H -1-2-L H-H-UR -1-3-L H-H -2-1-L H-H L H-H-UR -2-3-L H-H -1-1-L H-V -1-2-L H-V-UR (* NOTE) (* NOTE) (* NOTE) (* NOTE) L H-V -2-1-L H-V -2-2-L H-V-UR -2-3-L H-V Základní rozměry a typy výustek * DŮLEŽITÉ: Pro upínání typ 3 musí být přesně dodržené rozměry instalačního otvoru. POZNÁMKA: pro upínání 1 doporučujeme zmenšit výšku montážního otvoru H o 10 mm, což pomůže vymezit správnou polohu pro upnutí mřížky.

4 4 Mřížky a vyústky

5 Mřížky a vyústky -1-x ( Jednořadá) H-ZN / V-ZN (pozinková) (UR je součástí dodávky) 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2

6 6 Mřížky a vyústky -1-x ( Jednořadá) H-ZN / V-ZN (pozinková) (UR je součástí dodávky) 22 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2

7 Mřížky a vyústky 7-2-x (Dvouřadá) H-ZN / V-ZN (pozinková) (UR je součástí dodávky) 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2

8 8 Mřížky a vyústky -2-x (Dvouřadá) H-ZN / V-ZN (pozinková) (UR je součástí dodávky) 22 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2

9 Mřížky a vyústky 9-1-x ( Jednořadá) H-W / V-W (RAL9010/30)* (UR je součástí dodávky) 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2 *) ílá barva se týká pouze vyústky, UR a R1 jsou v pozinku, ceny za bílé provedení UR a R1 viz ceník příplatků RAL.

10 10 Mřížky a vyústky -1-x ( Jednořadá) H-W / V-W (RAL9010/30)* (UR je součástí dodávky) 22 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2 *) ílá barva se týká pouze vyústky, UR a R1 jsou v pozinku, ceny za bílé provedení UR a R1 viz ceník příplatků RAL.

11 Mřížky a vyústky 11-2-x (Dvouřadá) H-W / V-W (RAL9010/30)* séria (UR je součástí dodávky) 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2 *) ílá barva se týká pouze vyústky, UR a R1 jsou v pozinku, ceny za bílé provedení UR a R1 viz ceník příplatků RAL.

12 12 Mřížky a vyústky -2-x (Dvouřadá) H-W / V-W (RAL9010/30)* (UR je součástí dodávky) 22 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x RALxxxx = na vyžádání (ceník příplatků RAL) = nejbližší vyšší rozměr x 2 + UR = nejbližší vyšší rozměr x 2 + UR + R1 = nejbližší vyšší rozměr x 2 *) ílá barva se týká pouze vyústky, UR a R1 jsou v pozinku, ceny za bílé provedení UR a R1 viz ceník příplatků RAL.

13 Mřížky a vyústky 13 N -1 ( Jednořadá) -2 (Dvouřadá) H-A2 / V-A2 (nerez A304) N séria -1-LxH -1-LxH +RN1-2-LxH -2-LxH 200 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x N - A316 = - A304 x 1,7 N v nerezovém provedení je možné dodat pouze s upínáním šrouby! V případě potřeby jiného upínání 2 nebo 3 není možné dodržet podmínku celonerezového provedení. N = nejbližší vyšší rozměr x 2 N + UR = nejbližší vyšší rozměr x 2 N + UR + RN1 = nejbližší vyšší rozměr x 2 +RN1

14 14 Mřížky a vyústky N -1 ( Jednořadá) -2 (Dvouřadá) H-A2 / V-A2 (nerez A304) N -1-LxH -1-LxH +RN1-2-LxH -2-LxH +RN1 22 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x N - A316 = N - A304 x 1,7 N = nejbližší vyšší rozměr x 2 N v nerezovém provedení je možné dodat pouze s N + UR = nejbližší vyšší rozměr x 2 upínáním šrouby! V případě potřeby jiného upínání 2 nebo 3 N + UR + RN1 = nejbližší vyšší rozměr x 2 není možné dodržet podmínku celonerezového provedení.
