1 CCTV VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem Modely mírně nárazuvzdorné a nárazuvzdorné Snímací prvek CCD 1/3'' Dokonalá čistota obrazu prakticky ve všech situacích Rozlišení 540 barevných TV řádků Střídavé nebo stejnosměrné napájení Patentem chráněný tvar kopule umožňující 90 vertikální zobrazení Zvýšená citlivost s funkcí NightSense Technologie Bilinx pro obousměrnou komunikaci Kamery s kopulovým krytem řad FlexiDome VF a FlexiDome XT + jsou vynikajícím řešením pro prakticky jakoukoli vnitřní nebo venkovní aplikaci. Zásluhou krytu z hliníkového odlitku, polykarbonátové kopule a zpevněné vnitřní vložky mohou kamery verze FlexiDome XT+ odolat síle odpovídající hmotnosti 55 kg. Kamery FlexiDome VF využívají standardní kryt pro vnitřní. Tyto jednotky obsahují plně vybavené barevné a černobílé kamery s 1/3palcovým snímacím prvkem CCD a integrovaným varifokálním objektivem. Kamery jsou dodávány již zcela sestavené a připravené k, takže jejich instalace je rychlá a snadná. Patentovaný mechanizmus otáčení a naklánění umožňuje osobě provádějící instalaci přesně zvolit požadované zorné pole. K dispozici je mnoho možností instalace, včetně povrchové, do elektrické montážní krabice 4S, na stěnu, do rohu a do podhledu. Kamery řad FlexiDome VF a FlexiDome XT+ jsou ideálním řešením pro mnoho sledovacích aplikací. Zásluhou kompaktního a elegantního vzhledu a možnosti zápustné montáže doplní libovolné vybavení interiéru. Kryt kamery poskytuje mimořádnou ochranu, nutnou pro aplikace, jako jsou školy, banky, věznice, garáže, maloobchodní prodejny a obchodní budovy. Funkce Technologie Řady FlexiDome VF a FlexiDome XT+ využívají nejnovější technologii obrazu a jsou vybaveny barevnými kamerami s rozlišením 540 TV řádků. Díky vynikající citlivosti, vysokému rozlišení a kvalitnímu obrazu dosahují optimálního výkonu prakticky ve všech prostředích. Možnost výběru objektivů zajišťuje, že těchto kamer je mimořádně univerzální a zahrnuje všechny aplikace od standardních a teleobjektivů až k aplikacím se slabým osvětlením. Použití Průvodce objektivem Lens Wizard a pomocník při zaostřování usnadňují a zjednodušují nastavení objektivu a zajišťují správné zaostření po celou dobu 24hodinového cyklu. Všechny kamery mohou být napájeny jak střídavým, tak stejnosměrným proudem. Při střídavého proudu je k dispozici synchronizace LineLock a nastavení fáze snímkové frekvence. Pomocí funkce NightSense, kterou jsou vybaveny barevné verze kamer FlexiDome, je možné vynikající citlivost kamery v černobílém režimu ještě třikrát zvýšit. Všechny kamery podporují technologii Bilinx, která umožňuje nastavit a kontrolovat nastavení kamery vzdáleně přes videokabel. Ovládací prvky a indikátory OSD Ovládání pomocí pěti kláves

2 2 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem Propojení Videopřipojení přes konektor BNC na volné přívody Připojení napájení na volné přívody Certifikáty a osvědčení Oblast Certifikace Evropa CE Declaration of Conformity VDx USA FCC Declaration of Conformity VDx Bezpečnost Odolnost UL 1950; CSA 22.2 č. 950; EN (CE) EN (CE) Emise EN třída B (CE); FCC, třída B, část 15 Krytí proti vnikání vody a prachu Poznámky k instalaci/konfiguraci VD M-3 C M-3 Černobílá IP 66 a NEMA 4X (pouze modely VDM-355 a VDC-455) 5 V C-4 Barevná (s funkcí NightSense) 2 4 Nízká odolnost proti nárazům 5 Vysoká odolnost proti nárazům ,6 6 mm F1,4 _ S mm F1,6 (nízká odolnost proti nárazům) 3,7 12 mm F1,6 (vysoká odolnost proti nárazům) mm F1, Barevná PAL nebo černobílá CCIR 20 Barevná NTSC nebo černobílá EIA 5 Zápustná montáž S Povrchová montáž Přehled modelů řady FlexiDome VF Model Standardní Objektiv Černobílé VDM-345V03-10 CCIR 2,6 6 mm F1,4 VDM-345V03-20 EIA 2,6 6 mm F1,4 VDM-345V04-10 CCIR 4 9 mm, F1,6 VDM-345V04-20 EIA 4 9 mm, F1,6 Barevné VDC-445V03-10 PAL 2,6 6 mm F1,4 VDC-445V03-20 NTSC 2,6 6 mm F1,4 VDC-445V04-10 PAL 4 9 mm, F1,6 VDC-445V04-20 NTSC 4 9 mm, F1,6 VDC-445V09-10 PAL 9 22 mm F1,4 VDC-445V09-20 NTSC 9 22 mm F1,4 Přehled modelů řady FlexiDome XT+ Model Standardní Objektiv Černobílé VDM-355V03-10 CCIR 2,6 6 mm F1,4 VDM-355V03-20 EIA 2,6 6 mm F1,4 VDM-355V04-10 CCIR 3,7 12 mm F1,6 VDM-355V04-20 EIA 3,7 12 mm F1,6 Barevné VDC-455V03-10 PAL 2,6 6 mm F1,4 VDC-455V03-20 NTSC 2,6 6 mm F1,4 VDC-455V04-10 PAL 3,7 12 mm F1,6 VDC-455V04-20 NTSC 3,7 12 mm F1,6 VDC-455V09-10 PAL 9 22 mm F1,4 VDC-455V09-20 NTSC 9 22 mm F1,4 Vysílač/přijímač (BNC nestíněná kroucená dvoulinka) VDA-455UTP Video Transceiver Rozměry v mm (palcích)

3 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem 3 Model pro zápustnou montáž pro vnitřní, odolný proti slabým nárazům a určený pro kamery FlexiDome VF VDA-455SMB Zpevněný box pro Rozměry v mm (palcích) VDA-445SMB Box pro Rozměry v mm (palcích) pro model pro pro vnitřní, odolný proti slabým nárazům a určený pro kamery FlexiDome VF Nárazuvzdorný model pro zápustnou montáž pro vnitřní, určený pro kamery FlexiDome XT Rozměry v mm (palcích) pro nárazuvzdorný model pro, určený pro kamery FlexiDome XT+ VDA-445WMT Nástěnný držák se závěsným ramenem Rozměry pro montáž na stěnu v mm (palcích) mm in Rozměry v mm (palcích)

4 4 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem VDA-455PMT Držák pro závěsnou montáž na trubku Ø11.2 (4X) /4-14 NPSM Threads mm inch Rozměry pro montáž na trubku v mm (palcích) VDA-455CMT Rohový držák Rozměry pro rohovou montáž v mm (palcích) 400 (15.7) or 500 (19.7) or 707 (27.8) 90º Technické specifikace Elektrické hodnoty Napájecí zdroj Jmenovité napájecí napětí Rozsah napětí Spotřeba energie VDM-345 a VDC-445 VDM-355 a VDC-455 Snímací prvek Aktivních obrazových bodů 12 V DC nebo 24 V AC, 50/60 Hz 10,8 až 39 V DC nebo 12 až 28 V AC, 45 až 65 Hz 4 W 4 W (6 W s vyhříváním) Typy PAL (h v) Typy NTSC (h v) Citlivost (3 200 K) Model Černobílé VDM-345V03 VDM-355V03 VDM-345V04 VDM-355V04 VDC-445V03 VDC-455V03 VDC-445V04 VDC-455V04 VDC-445V09 VDC-455V09 NightSense NightSense Horizontální rozlišení Barevné modely Černobílé modely Odstup signál-šum NightSense Automatické řízení zisku AGC Automatické nastavení úrovně černé Elektronická závěrka NightSense Korekce ostrosti Kompenzace protisvětla CCD s meziřádkovým přenosem, úhlopříčka 1/3 palce Použitelný obraz Použitelný obraz Plný videoobraz (30 IRE) (50 IRE) (100 IRE) 0,09 lx (0,008 fc) 0,12 lx (0,011 fc) 0,44 lx (0,041 fc) 0,18 lx (0,016 fc) 0,58 lx (0,053 fc) 0,23 lx (0,021 fc) 0,44 lx (0,041 fc) 0,18 lx (0,016 fc) 540 TV řádků 570 TV řádků > 50 db 20 db (max.) 0,2 lx (0,019 fc) 0,26 lx (0,024 fc) 0,98 lx (0,091 fc) 0,39 lx (0,036 fc) 1,3 lx (0,12 fc) 0,5 lx (0,048 fc) 0,98 lx (0,091 fc) 0,39 lx (0,036 fc) Lze zvolit zapnuto, vypnuto Bez blikání, zapnuto/vypnuto 0,78 lx (0,074 fc) 1,0 lx (0,095 fc) 3,9 lx (0,36 fc) 1,6 lx (0,15 fc) 5,1 lx (0,48 fc) 2,0 lx (0,19 fc) 3,9 lx (0,36 fc) 1,6 lx (0,15 fc) Lze zvolit automatické, nucené, vypnuto Horizontální a vertikální, symetrická Vyvážená podle středu obrazu, lze zvolit vypnuto

5 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem 5 Vyvážení bílé Videovýstup Synchronizace Konektor Automatické nastavování (2 500 až K) a zafixování Kompozitní videosignál 1,0 Všš, 75 ohmů interní nebo LineLock* Volné přívody (zadní stranou) * Line-lock (pouze při střídavém napájení) kamera se synchronizuje na průchod síťového napětí nulou, čímž se dosahuje přepínání obrazu beze ztráty synchronizace. Zpoždění fáze snímkového kmitočtu lze upravit (0 358 stupňů) tak, aby bylo možné dosáhnout snímkové synchronizace u instalací s vícefázovým napájením. Optika Varifokální Řízení clony Zorný úhel Manuální nastavení zoomu a zaostření Automatické řízení clony 2,6 až 6 mm Širokoúhlý záběr: 98,5 75,3 (h v) Teleobjektiv: 48,1 36,2 (h v) 4 až 9 mm Širokoúhlý záběr: 68 50,2 (h v) Teleobjektiv: 32,1 24,1 (h v) 3,7 až 12 mm Širokoúhlý záběr: 76,1 55,8 (h v) Teleobjektiv: 23,8 17,9 (h v) 9 až 22 mm Širokoúhlý záběr: 31,2 22,8 (h v) Mechanické hodnoty Rozměry Hmotnost VDM-345 a VDC-445 VDM-355 a VDC-455 Montáž Rozsah nastavení Kopulový kryt Krycí prstenec Prostředí Provozní teplota Teleobjektiv: 12,8 9,6 (h v) Viz nákresy 440 g 740 g VDM-345 a VDC C až +45 C VDM-355 a VDC-455 Skladovací teplota 40 C až +70 C Připevnění třemi (3) šrouby do 4S elektrické montážní krabice Bílý (RAL 9010) krycí prstenec s vnitřním černým pruhem Natáčení v rozsahu 360, naklánění v rozsahu 90, azimut ±90 Polykarbonátový čirý s ochranou proti UV záření a vrstvou odolnou proti poškrábání Modely : hliníkový Modely s mírnou nárazuvzdorností: polykarbonátový 50 C až +50 C (se zapnutým vyhříváním) Vlhkost Relativní vlhkost 5 až 93 % Ochrana před nárazem IEC test Eh, 50 J; VDM 345V03 10 Černobílý model pro vnitřní 1/3palcový, barevný B/W CCIR, 570 TV řádků, VDM 345V03 10S Černobílý model pro vnitřní a 1/3palcový, černobílý CCIR, 570 TV řádků, VDM 345V03 20 Černobílý model pro vnitřní 1/3palcový, barevný B/W EIA, 570 TV řádků, VDM 345V03 20S Černobílý model pro vnitřní a 1/3palcový, černobílý EIA, 570 TV řádků, VDM 345V04 10 Černobílý model pro vnitřní 1/3palcový, barevný B/W CCIR, 570 TV řádků, 4-9 mm F1,6, bílý VDM 345V04 10S Černobílý model pro vnitřní a 1/3palcový, černobílý CCIR, 570 TV řádků, 4 9 mm F/1,6, bílá barva, povrchová montáž VDM 345V04 20 Černobílý model pro vnitřní 1/3palcový, barevný B/W EIA, 570 TV řádků, 4-9 mm F1,6, bílý VDM 345V04 20S Černobílý model pro vnitřní a 1/3palcový, černobílý EIA, 570 TV řádků, 4 9 mm F/1,6, bílá barva, povrchová montáž VDC 445V03 10 Barevný model pro vnitřní EN 50102, převyšuje IK10 (pouze modely VDM-355 a VDC-455) VDM-345V03-10 VDM-345V03-10S VDM-345V03-20 VDM-345V03-20S VDM-345V04-10 VDM-345V04-10S VDM-345V04-20 VDM-345V04-20S VDC-445V

6 6 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem VDC 445V03 10S Barevný model pro vnitřní a VDC 445V03 20 Barevný model pro vnitřní VDC 445V03 20S Barevný model pro vnitřní a VDC 445V04 10 Barevný model pro vnitřní 4-9 mm F1,6, bílý VDC 445V04 10S Barevný model pro vnitřní a 4 9 mm F/1,6, bílá barva, povrchová montáž VDC 445V04 20 Barevný model pro vnitřní 4-9 mm F1,6, bílý VDC 445V04 20S Barevný model pro vnitřní a 4 9 mm F/1,6, bílá barva, povrchová montáž VDM 355V03 10 Černobílý model 1/3palcový, barevný B/W CCIR, 570 TV řádků, VDM 355V03 10S Černobílý model 1/3palcový, černobílý CCIR, 570 TV řádků, VDM 355V03 20 Černobílý model 1/3palcový, barevný B/W EIA, 570 TV řádků, VDC-445V03-10S VDC-445V03-20 VDC-445V03-20S VDC-445V04-10 VDC-445V04-10S VDC-445V04-20 VDC-445V04-20S VDM-355V03-10 VDM-355V03-10S VDM-355V03-20 VDM 355V03 20S Černobílý model 1/3palcový, černobílý EIA, 570 TV řádků, VDM 355V04 10 Černobílý model 1/3palcový, barevný B/W CCIR, 570 TV řádků, 3,7-12 mm F1,6, bílý VDM 355V04 10S Černobílý model 1/3palcový, černobílý CCIR, 570 TV řádků, 3,7 12 mm F/1,6, bílá barva, povrchová montáž VDM 355V04 20 Černobílý model 1/3palcový, barevný B/W EIA, 570 TV řádků, 3,7-12 mm F1,6, bílý VDM 355V04 20S Černobílý model 1/3palcový, černobílý EIA, 570 TV řádků, 3,7 12 mm F/1,6, bílá barva, povrchová montáž VDC 455V03 10 Barevný model VDC 455V03 10S Barevný model VDC 455V03 20 Barevný model VDC 455V03 20S Barevný model VDM-355V03-20S VDM-355V04-10 VDM-355V04-10S VDM-355V04-20 VDM-355V04-20S VDC-455V03-10 VDC-455V03-10S VDC-455V03-20 VDC-455V03-20S

7 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem 7 VDC 455V04 10 Barevný model 3,7-12 mm F1,6, bílý VDC 455V04 10S Barevný model 3,7 12 mm F/1,6, bílá barva, povrchová montáž VDC 455V04 20 Barevný model 3,7-12 mm F1,6, bílý VDC 455V04 20S Barevný model 3,7 12 mm F/1,6, bílá barva, povrchová montáž VDC 445V09 10 Barevný model pro vnitřní 9 22 mm F1,4, bílý. VDC 445V09 20 Barevný model pro vnitřní 9 22 mm F1,4, bílý. VDC 445V09 10S Barevný model pro vnitřní a 9 22 mm F1,4, bílý, povrchová montáž. VDC 445V09 20S Barevný model pro vnitřní a 9 22 mm F1,4, bílý, povrchová montáž. VDC 455V09 10 Barevný model 9 22 mm F1,4, bílý. VDC 455V09 20 Barevný model 9 22 mm F1,4, bílý. VDC-455V04-10 VDC-455V04-10S VDC-455V04-20 VDC-455V04-20S VDC-445V09-10 VDC 445V09 20 VDC-445V09-10S VDC 445V09 20S VDC-455V09-10 VDC 455V09 20 VDC 455V09 10S Barevný model 9 22 mm F1,4, bílý, povrchová montáž. VDC 455V09 20S Barevný model 9 22 mm F1,4, bílý, povrchová montáž. Hardwarové příslušenství VDA 445DMY S Maketa kamery Flexidome pro vnitřní pro VDA 445SMB Box pro, vnitřní, pro VDM-345 a VDC-445 VDA 455SMB Box pro, vysoká odolnost proti nárazům pro modely VDM-345, VDC-445, VDM-355, VDC-455, VDC-485 a VDN-495 (nikoli pro kamery FlexiDome VF) VDA 445WMT Nástěnný nosný držák VDA 455PMT Závěsná montáž na trubku VDA 455CMT Nosný držák pro v rozích interiérů VDA 455UTP Adaptér pro výstupy nestíněné kroucené dvojlinky tvořené dvěma kroucenými páry vodičů S1460 Servisní/monitorový kabel pro kamery FlexiDome XT (konektor 2,5 mm na BNC), délka 1 m UPA Napájecí zdroj 220 V AC, 50 Hz, výstup 24 V AC, 20 VA UPA Napájecí zdroj 220 V AC, 50 Hz, výstup 24 V AC, 50 VA VDA-455TBL Tónovaná kopule Tónovaná kopule pro kamery řady FlexiDome VDA-455CBL Čirá kopule Čirá kopule pro kamery řady FlexiDome Softwarové příslušenství VP CFGSFT Konfigurační software pro kamery využívající technologii Bilinx, zahrnuje adaptér VP-USB VDC-455V09-10S VDC 455V09 20S VDA-445DMY-S VDA-445SMB VDA-455SMB VDA-445WMT VDA-455PMT VDA-455CMT VDA-455UTP S1460 UPA UPA VDA-455TBL VDA-455CBL VP-CFGSFT

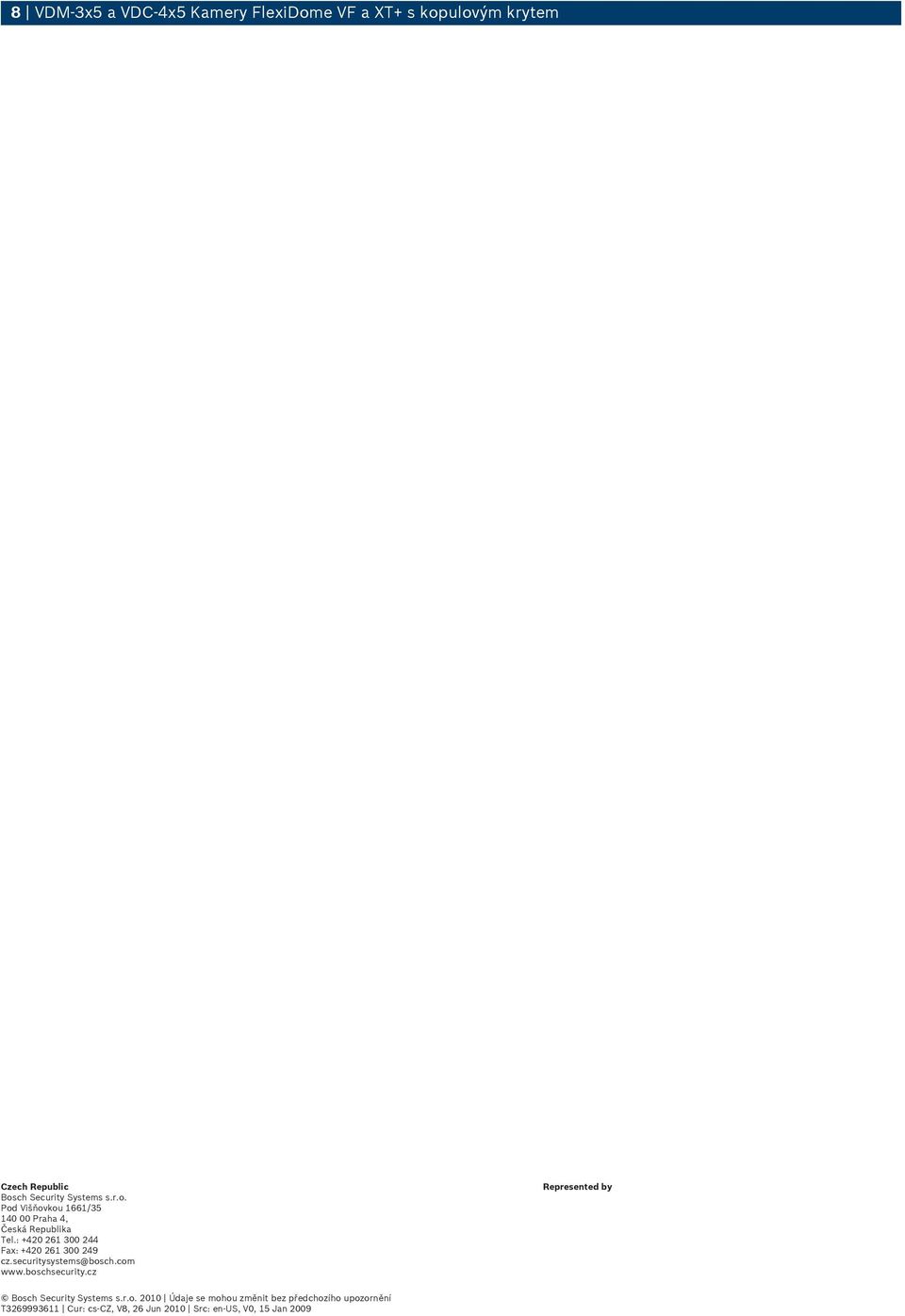

8 8 VDM 3x5 a VDC 4x5 Kamery FlexiDome VF a XT+ s kopulovým krytem Czech Republic Bosch Security Systems s.r.o. Pod Višňovkou 1661/ Praha 4, Česká Republika Tel.: Fax: cz.securitysystems@bosch.com Represented by Bosch Security Systems s.r.o Údaje se mohou změnit bez předchozího upozornění T Cur: cs-cz, V8, 26 Jun 2010 Src: en-us, V0, 15 Jan 2009
