1 CCTV Optické přenosové systémy Řada LTC 4600 Přenosové systémy s optickým vláknem K dispozici modely pro přenos videosignálu i dat Není nutné žádné nastavování Vysoce bezpečný přenos na velkou vzdálenost Verze pro montáž na stůl či do skříně (racku) Video typy podporující standardy NTSC, PAL a SECAM Datové komunikační linky podporující klávesnice používané ve spojení s: Přepínači/řídicími systémy řady Allegiant Digitálními videorekordéry řady Divar Multiplexery řady System4 Systémy řady LTC 4600 jsou přenosové systémy pro vysoce kvalitní přenos video signálu i dat přes optický kabel vláknem určené k nasazení v systémech průmyslové televize CCTV. Díky tomu, že videosignál je přenášen infračerveným zářením přes nevodivý optický kabel, jsou přenášené signály imunní vůči zemním smyčkám, rádiovému rušení (RFI), elektromagnetickým interferencím (EMI) i přeslechům. Vyloučení všech rušení zaručuje spolehlivý a bezproblémový provoz. Na rozdíl od mikrovlnných přenosových systémů, klasických přenosových systémů s vodiči i systémů s přenosem po koaxiálním kabelu lze optický přenosový systém velmi obtížně odposlouchávat či dokonce jej nelze odposlouchávat vůbec. A protože kabel s optickým vláknem je nevodivý a nevyzařuje žádný signál, je obtížné i jeho samotné odhalení a lokalizace. Tato kompaktní zařízení jsou k dispozici v provedení pro montáž na rovný povrch (stůl) či v modulárním provedení, které nainstalovat do volitelné EIA 19'' přístrojové skříně (racku). Zabezpečení, na které se můžete spolehnout Přehled typů Typ číslo Popis / Použití Řady LTC 4641, LTC 4642 Jednokanálový přenos videosignálu Řady LTC 4744, LTC kanálový přenos videosignálu Řady LTC 4630, LTC 4631 Přenos videosignálu/dat Bilinx Řady LTC 4628, LTC 4629 Přenos videosignálu/ Bifázových dat Řada LTC 4671 Přenos dat klávesnic RS485 Allegiant/Divar/ System4 Řada LTC 4651 Přenos RS-232 / Bifázových dat Řady LTC 4681, LTC 4682 Přenos dat 10/100 BaseT Ethernet Řada LTC 4637 Přístrojová skříň pro moduly určené k instalaci do přístrojové skříně (racku)

2 2 Řada LTC 4600 Řady LTC 4641 a LTC 4642 Vysílače řady LTC 4641 a přijímače řady LTC 4642 jsou určené pro přenos videosignálů v systémech průmyslové televize CCTV. Protože na těchto jednotkách není nutno provádět žádná uživatelská nastavení, je zaručena rychlá a snadná instalace. Jejich široké přenosové pásmo umožňuje přenos čistého, ostrého černobílého či barevného obrazu na velké vzdálenosti. Kompaktní vysílače jsou natolik malé, že je lze připojit přímo na BNC konektor kamery, což zjednodušuje instalaci. LTC 4641/60 Mini video vysílač 120 Vst, 50/60 Hz Přijímač řady LTC 4642 LTC 4641/50 Mini video vysílač 230 Vst, 50/60 Hz Přijímač řady LTC 4642 LTC 4642/60 Video přijímač 120 Vst, 50/60 Hz Vysílač řady LTC 4641 LTC 4642/50 Video přijímač 230 Vst, 50/60 Hz Vysílač řady LTC 4641 LTC 4642/00 Video přijímač, modul do racku Rack LTC 4637 Vysílač řady LTC 4641 Vysílač Přijímač 9 12 Vss, odběr 150 ma, Vst, odběr 200 ma 12 Vss, odběr 150 ma Typ technologie 4 km 850 nm AM modulace, s AGC Vysílač Přijímač Video šířka pásma 6,4 cm 4,1 cm 2,5 cm 10,7 cm 8,9 cm 2,5 cm 5 Hz až 10 MHz Diferenciální zisk < 5% Diferenciální fáze < 5 Fázový odchylka (Tilt) < 1% Odstup signál-šum (SNR) > 55 db při útlumu 10 db Konfigurace pro řady LTC 4641 a LTC 4642 Video vysílač pro přenos po optickém LTC 4641 Až 4 km, při použití kabelu Video přijímač pro přenos po optickém LTC 4642 MONITOR

3 Řada LTC Řady LTC 4744 a LTC 4745 Vysílače řady LTC 4744 a přijímače řady LTC 4745 jsou určené pro přenos až čtyř videosignálů po jediném mnohavidovém v systémech průmyslové televize CCTV. Tato linka pracuje na vlnové délce 1310 nm a využívá 8-bitové kódování videosignálu, které svými vlastnostmi převyšuje požadavky EIA RS-250C pro přenos videosignálu na střední vzdálenosti. Provozní parametry indikují zabudované stavové indikátory. LTC 4744/60 4-kanálový video vysílač 120 Vst, 50/60 Hz Přijímač řady LTC 4745 LTC 4744/50 4-kanálový video vysílač 230 Vst, 50/60 Hz Přijímač řady LTC 4745 LTC 4744/00 4-kanálový video vysílač, modul do racku Rack LTC 4637 Přijímač řady LTC 4745 LTC 4745/60 4-kanálový video přijímač 120 Vst, 50/60 Hz Vysílač řady LTC 4744 LTC 4745/50 4-kanálový video přijímač 230 Vst, 50/60 Hz Vysílač řady LTC 4744 LTC 4745/00 4-kanálový video přijímač, modul do racku Rack LTC 4637 Vysílač řady LTC Vss, odběr 500 ma Typ technologie 17 db 3 km 1310 nm Laserová dioda 8-bitové digitální kódování videosignálu Počet slotů potřebných při použití se skříní LTC 4637 (pouze verze pro montáž do racku) 2 Vysílač Přijímač Video šířka pásma 17,8 cm 12,5 cm 5,0 cm 10 Hz až 6,5 MHz Diferenciální zisk < 2% Diferenciální fáze < 0,7 Fázový odchylka (Tilt) < 1% Odstup signál-šum (SNR) 60 db při maximálním útlumu rovném rezervě optického zisku Typická konfigurace pro řady LTC 4744 a LTC 4745 Video vysílač pro přenos po optickém LTC 4744 Až 3 km, při použití kabelu Video přijímač pro přenos po řady LTC 4745 Video kvadrátor

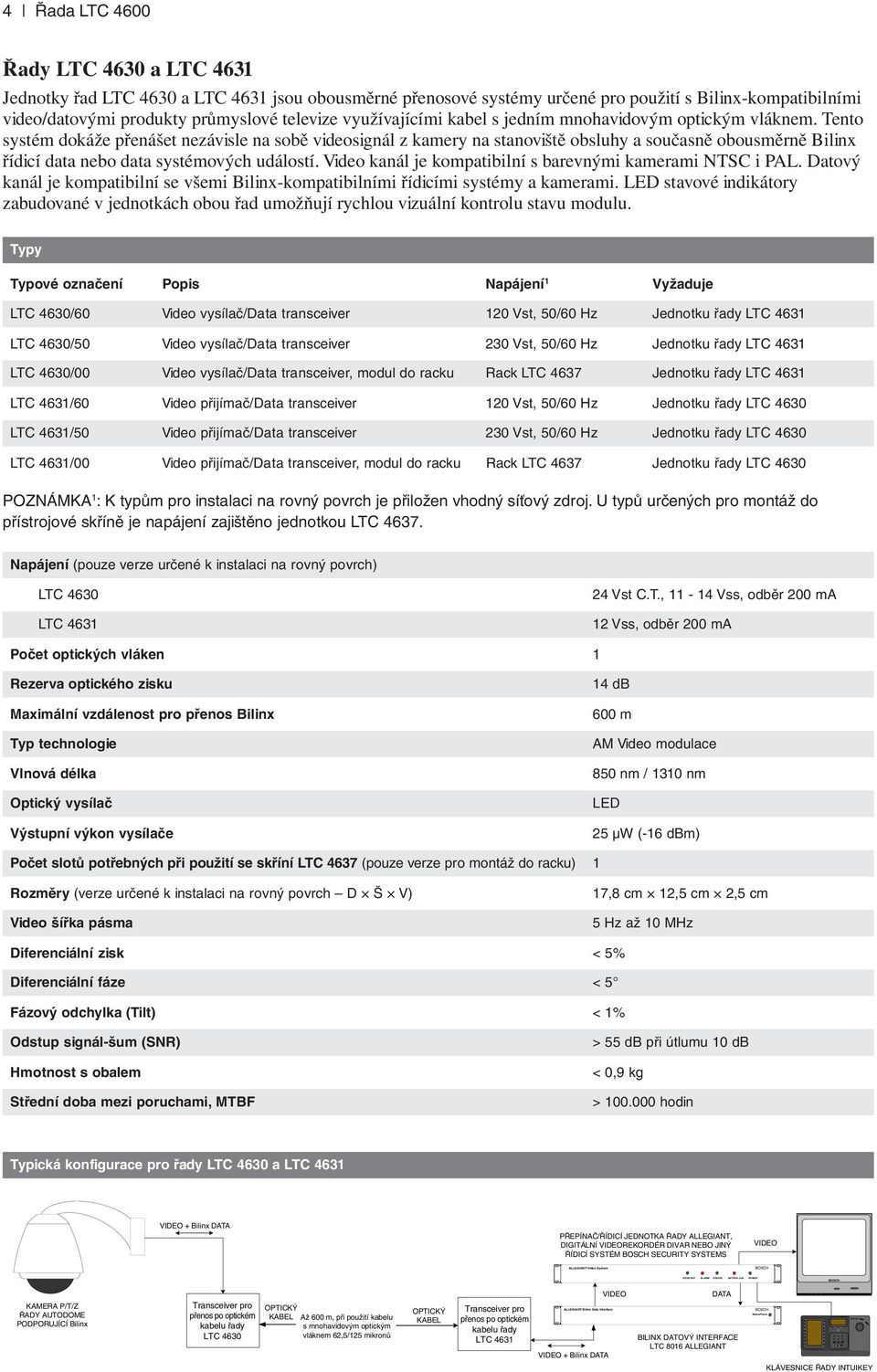

4 CODE OUT ALARM STATUS BATTERY LOW POWER Status/Power Prod Mon Clr Shot Řada LTC 4600 Řady LTC 4630 a LTC 4631 Jednotky řad LTC 4630 a LTC 4631 jsou obousměrné přenosové systémy určené pro použití s Bilinx-kompatibilními video/datovými produkty průmyslové televize využívajícími kabel s jedním mnohavidovým optickým vláknem. Tento systém dokáže přenášet nezávisle na sobě videosignál z kamery na stanoviště obsluhy a současně obousměrně Bilinx řídicí data nebo data systémových událostí. Video kanál je kompatibilní s barevnými kamerami NTSC i PAL. Datový kanál je kompatibilní se všemi Bilinx-kompatibilními řídicími systémy a kamerami. stavové indikátory zabudované v jednotkách obou řad umožňují rychlou vizuální kontrolu stavu modulu. LTC 4630/60 Video vysílač/data transceiver 120 Vst, 50/60 Hz Jednotku řady LTC 4631 LTC 4630/50 Video vysílač/data transceiver 230 Vst, 50/60 Hz Jednotku řady LTC 4631 LTC 4630/00 Video vysílač/data transceiver, modul do racku Rack LTC 4637 Jednotku řady LTC 4631 LTC 4631/60 Video přijímač/data transceiver 120 Vst, 50/60 Hz Jednotku řady LTC 4630 LTC 4631/50 Video přijímač/data transceiver 230 Vst, 50/60 Hz Jednotku řady LTC 4630 LTC 4631/00 Video přijímač/data transceiver, modul do racku Rack LTC 4637 Jednotku řady LTC 4630 LTC 4630 LTC Vst C.T., Vss, odběr 200 ma 12 Vss, odběr 200 ma pro přenos Bilinx Typ technologie 600 m AM Video modulace 850 nm / 1310 nm Video šířka pásma 5 Hz až 10 MHz Diferenciální zisk < 5% Diferenciální fáze < 5 Fázový odchylka (Tilt) < 1% Odstup signál-šum (SNR) > 55 db při útlumu 10 db Typická konfigurace pro řady LTC 4630 a LTC Bilinx DATA PŘEPÍNAČ/ŘÍDICÍ JEDNOTKA ŘADY ALLEGIANT, DIGITÁLNÍ REKORDÉR DIVAR NEBO JINÝ ŘÍDICÍ SYSTÉM SECURITY SYSTEMS ALLEGIANT Video System P/T/Z ŘADY AUTODOME PODPORUJÍCÍ Bilinx přenos po optickém LTC 4630 Až 600 m, při použití kabelu přenos po optickém LTC Bilinx DATA ALLEGIANT Bilinx Data Interface DATA BILINX DATOVÝ INTERFACE LTC 8016 ALLEGIANT KLÁVESNICE ŘADY INTUIKEY

5 CODE OUT ALARM STATUS BATTERY LOW POWER Clr Prod Mon Shot PHILIPS Řada LTC Řady LTC 4628 a LTC 4629 Jednotky řad LTC 4628 a LTC 4629 představují obousměrný přenosový systém určený pro implementaci kompletního systému průmyslové televize CCTV pracujícího s jediným vláknem optického kabelu. Tento systém přenáší nezávisle videosignál ze stanoviště kamery na stanoviště pracovníků dozoru a v opačném směru současně přenáší řídicí bifázové signály Allegiant. Videokanál je kompatibilní s černobílými i barevnými kamerami. Datový kanál je kompatibilní s řídicími systémy využívajícími simplexní signály RS-232 nebo RS-422. Obě jednotky na sobě mají indikátory umožňující rychlou vizuální kontrolu provozního stavu. Transceivery řady LTC 4629 jsou také kompatibilní s řadou ENV kamer Bosch AutoDome obsahujících zabudovaný optický transceiver. LTC 4628/60 Video/Data transceiver 120 Vst, 50/60 Hz Transceiver řady LTC 4629 LTC 4628/50 Video/Data transceiver 230 Vst, 50/60 Hz Transceiver řady LTC 4629 LTC 4628/00 Video/Data transceiver, modul do racku Rack LTC 4637 Transceiver řady LTC 4629 LTC 4629/60 Data/Video transceiver 120 Vst, 50/60 Hz Transceiver řady LTC 4628 LTC 4629/50 Data/Video transceiver 230 Vst, 50/60 Hz Transceiver řady LTC 4628 LTC 4629/00 Data/Video transceiver, modul do racku Rack LTC 4637 Transceiver řady LTC 4628 LTC 4628 LTC Vst C.T., Vss, odběr 200 ma 12 Vss, odběr 200 ma Typ technologie 4,0 km AM Video modulace 850 nm / 1310 nm Video šířka pásma 5 Hz až 10 MHz Diferenciální zisk < 5% Diferenciální fáze < 5 Fázový odchylka (Tilt) < 1% Odstup signál-šum (SNR) Přenosová rychlost dat > 55 db při útlumu 10 db stejnosměrný signál až 100 kbit/s (NRZ) Typická konfigurace pro řady LTC 4628 a LTC 4629 MONITOR DATOVÝ BIFÁZOVÉHO ŘÍZENÍ P/T/Z ŘADY AUTODOME DATOVÝ BIFÁZOVÉHO ŘÍZENÍ přenos po optickém LTC 4628 Až 4 km, při použití kabelu přenos po optickém LTC 4629 ALLEGIANT Video System PŘEPÍNAČ/OVLÁDACÍ JEDNOTKA ŘADY ALLEGIANT, DIGITÁLNÍ REKORDÉR DIVAR NEBO MULTIPLEXER ŘADY SYSTEM4 KLÁVESNICE ŘADY INTUIKEY

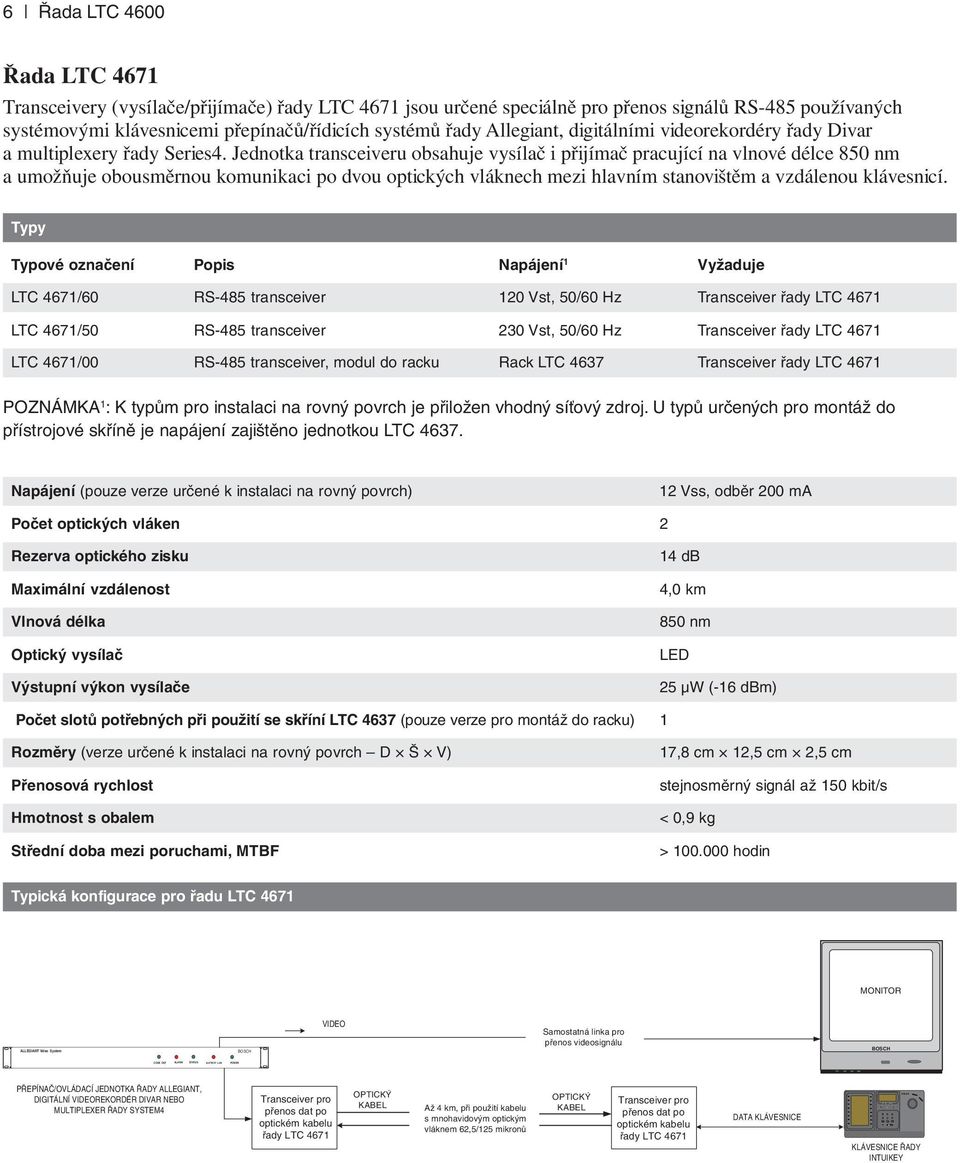

6 CODE OUT ALARM STATUS BATTERY LOW POWER Prod Mon Clr Shot PHILIPS 6 Řada LTC 4600 Řada LTC 4671 Transceivery (vysílače/přijímače) řady LTC 4671 jsou určené speciálně pro přenos signálů RS-485 používaných systémovými klávesnicemi přepínačů/řídicích systémů řady Allegiant, digitálními videorekordéry řady Divar a multiplexery řady Series4. Jednotka transceiveru obsahuje vysílač i přijímač pracující na vlnové délce 850 nm a umožňuje obousměrnou komunikaci po dvou optických vláknech mezi hlavním stanovištěm a vzdálenou klávesnicí. LTC 4671/60 RS-485 transceiver 120 Vst, 50/60 Hz Transceiver řady LTC 4671 LTC 4671/50 RS-485 transceiver 230 Vst, 50/60 Hz Transceiver řady LTC 4671 LTC 4671/00 RS-485 transceiver, modul do racku Rack LTC 4637 Transceiver řady LTC Vss, odběr 200 ma Počet optických vláken 2 4,0 km 850 nm Přenosová rychlost stejnosměrný signál až 150 kbit/s Typická konfigurace pro řadu LTC 4671 MONITOR ALLEGIANT Video System Samostatná linka pro přenos videosignálu PŘEPÍNAČ/OVLÁDACÍ JEDNOTKA ŘADY ALLEGIANT, DIGITÁLNÍ REKORDÉR DIVAR NEBO MULTIPLEXER ŘADY SYSTEM4 řady LTC 4671 Až 4 km, při použití kabelu řady LTC 4671 DATA KLÁVESNICE KLÁVESNICE ŘADY INTUIKEY

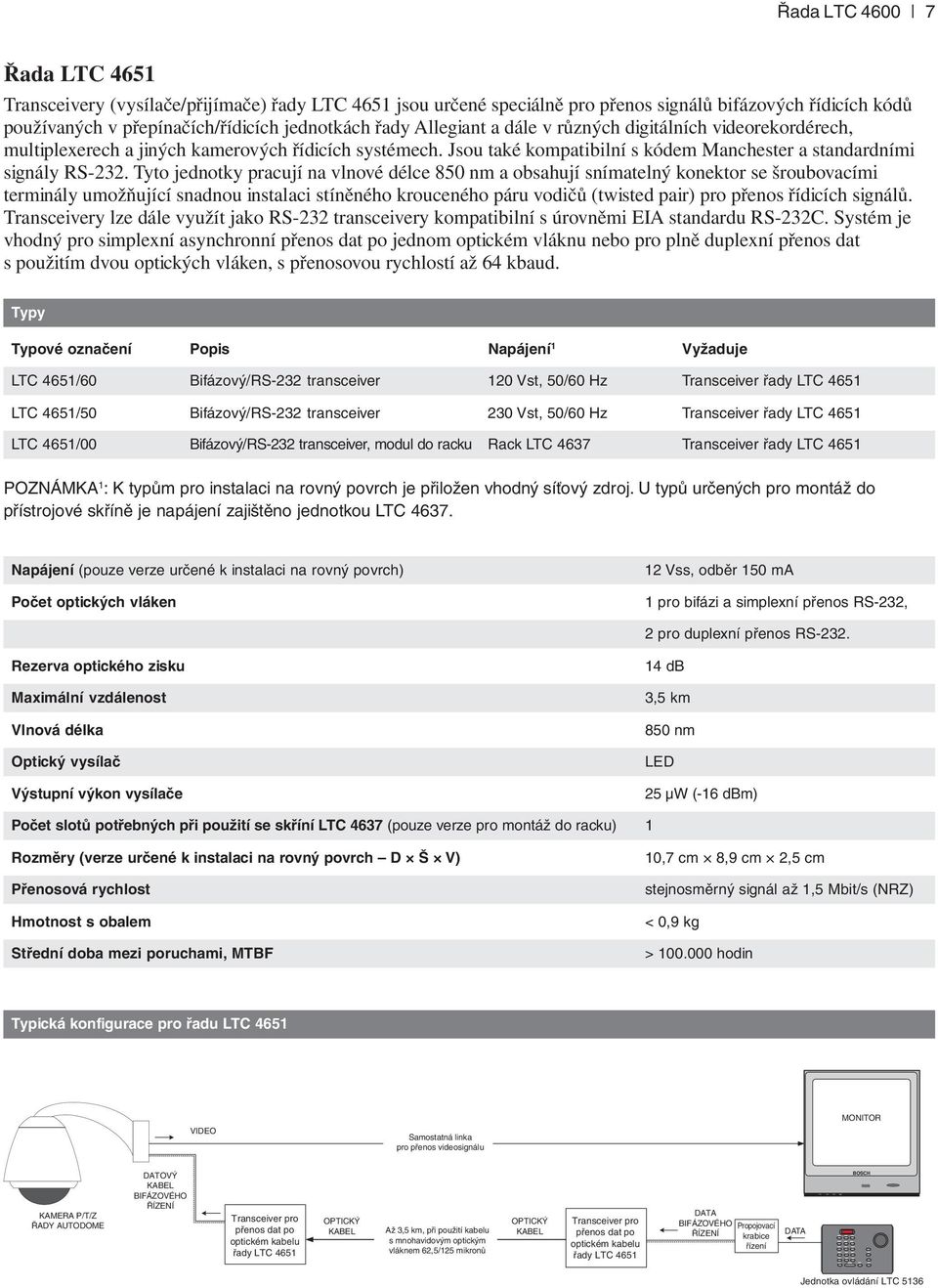

7 Řada LTC Řada LTC 4651 Transceivery (vysílače/přijímače) řady LTC 4651 jsou určené speciálně pro přenos signálů bifázových řídicích kódů používaných v přepínačích/řídicích jednotkách řady Allegiant a dále v různých digitálních videorekordérech, multiplexerech a jiných kamerových řídicích systémech. Jsou také kompatibilní s kódem Manchester a standardními signály RS-232. Tyto jednotky pracují na vlnové délce 850 nm a obsahují snímatelný konektor se šroubovacími terminály umožňující snadnou instalaci stíněného krouceného páru vodičů (twisted pair) pro přenos řídicích signálů. Transceivery lze dále využít jako RS-232 transceivery kompatibilní s úrovněmi EIA standardu RS-232C. Systém je vhodný pro simplexní asynchronní jednom optickém vláknu nebo pro plně duplexní přenos dat s použitím dvou optických vláken, s přenosovou rychlostí až 64 kbaud. LTC 4651/60 Bifázový/RS-232 transceiver 120 Vst, 50/60 Hz Transceiver řady LTC 4651 LTC 4651/50 Bifázový/RS-232 transceiver 230 Vst, 50/60 Hz Transceiver řady LTC 4651 LTC 4651/00 Bifázový/RS-232 transceiver, modul do racku Rack LTC 4637 Transceiver řady LTC 4651 Počet optických vláken 12 Vss, odběr 150 ma 1 pro bifázi a simplexní přenos RS-232, 2 pro duplexní přenos RS ,5 km 850 nm Přenosová rychlost 10,7 cm 8,9 cm 2,5 cm stejnosměrný signál až 1,5 Mbit/s (NRZ) Typická konfigurace pro řadu LTC 4651 Samostatná linka pro přenos videosignálu MONITOR P/T/Z ŘADY AUTODOME DATOVÝ BIFÁZOVÉHO ŘÍZENÍ řady LTC 4651 Až 3,5 km, při použití kabelu řady LTC 4651 DATA BIFÁZOVÉHO Propojovací ŘÍZENÍ krabice řízení DATA Jednotka ovládání LTC 5136

8 Divar Digital Versatile Recorder LIVE SEARCH ACK F1 F2 ESC A ALT B Řady LTC 4681 a LTC 4682 Vysílače/přijímače řad LTC 4681 a LTC 4682 vyhovují specifikacím IEEE a jsou určené speciálně pro přenos signálů 10/100 baset Ethernet. Protože na těchto jednotkách není nutno provádět žádná uživatelská nastavení, je zaručena rychlá a snadná instalace. Moduly automaticky detekují připojení kabelu typu MDI/MDI-X a jsou kompatibilní s rychlostmi 10 Mbit/s i 100 Mbit/s. stavové indikátory obsluhu srozumitelně informují o provozních parametrech. Datová připojení jsou provedena přes standardní konektory RJ-45. LTC 4681/60 Ethernet vysílač 120 Vst, 50/60 Hz Přijímač řady LTC 4682 LTC 4681/50 Ethernet vysílač 230 Vst, 50/60 Hz Přijímač řady LTC 4682 LTC 4681/00 Ethernet vysílač, modul do racku Rack LTC 4637 Přijímač řady LTC 4682 LTC 4682/60 Ethernet přijímač 120 Vst, 50/60 Hz Vysílač řady LTC 4681 LTC 4682/50 Ethernet přijímač 230 Vst, 50/60 Hz Vysílač řady LTC 4681 LTC 4682/00 Ethernet přijímač, modul do racku Rack LTC 4637 Vysílač řady LTC Vss, odběr 200 ma 10 db 10 km 1310/1550 nm Počet slotů potřebných při použití se skříní LTC 4637 (pouze verze pro montáž do racku) 2 Typická konfigurace pro řady LTC 4681 a LTC 4682 TYPICKY DIVAR DIGITÁLNÍ REKORDÉR 10/100 BaseT ETHERNET řady LTC 4681 Až 10 km, při použití kabelu řady LTC /100 BaseT ETHERNET PC S BĚŽÍCÍM SOFTWARE PRO DÁLKOVÉ MONITOROVÁNÍ

9 Přístrojová skříň (rack) řady LTC 4637 Jednotka přístrojové skříně (racku) řady LTC 4637 umožňuje instalaci modulů komunikace po optických vláknech řady LTC 4600 do standardního racku EIA 19''. Jednotka obsahuje zabudovaný zdroj pro napájení všech nainstalovaných modulů. Zdroj je osazen standardním síťovým konektorem IEC umožňujícím snadnou výměnu síťové šňůry či výměnu zástrčky podle konkrétních potřeb v místě instalace. Moduly instalované do přístrojové skříně disponují funkcí hot-swap, takže při jejich výměně není nutno vypínat a poté znovu zapínat napájení. Zabudovaný síťový zdroj disponuje pro každý slot samostatným automatickým elektronickým omezovačem proudu. Porucha jednoho modulu díky tomu nezpůsobí výpadek celé skříně. Funkce omezení proudu se také automaticky sama resetuje, protože porucha či přetížení může být pouze dočasné nebo nepravidelně se objevující. Typové označení Vstupní napětí Rozsah napájecího napětí Výstupní napětí Max. výkon 1 LTC 4637/ Vst, 50/60 Hz 108 až Vst 80 W LTC 4637/ Vst, 50/60 Hz 198 až Vst 80 W POZNÁMKA 1 : Maximální výkonová ztráta (při plném zatížení). Konstrukce Modulární hliníková konstrukce, s oddělitelným síťovým konektorem typu IEC. Počet slotů 14 Indikátory Kontrolka síťového zdroje. Napájení modulů 20 Vst, s odbočkou uprostřed vinutí, max. proudový odběr 4,0 A. Jištění Konektory Rozměry (D Š V) Společné specifikace Pomalá pojistka 1 A pro zabudovaný síťový zdroj, Moduly jsou jištěné elektronicky, individuálně. Pro síťovou šňůru, 3 kolíkový terminál pro každý slot. 48,3 cm 17,8 cm 13,3 cm < 2,15 kg POZNÁMKA: Níže uvedené parametry platí pro všechny moduly, pokud není v kapitole věnované příslušnému modulu uvedeno jinak. Typ optického konektoru Kompatibilita s optickými vlákny Specifikace optické vzdálenosti Připojení dat a napájení Konstrukce Prostředí ST 50/125 µm nebo 62,5/125 µm, mnohavidové optické vlákno se skokovou změnou indexu lomu s minimální šířkou pásma 600 MHz-km. U vlákna 50/125 odečtěte od udávané rezervy optického zisku 4 db. Udané přenosové vzdálenosti jsou omezené optickými ztrátami v optickém vlákně a jakýmikoliv dalšími ztrátami způsobenými konektory, spojkami a propojovacími panely. Moduly jsou navržené tak, aby správně pracovaly v celém rozsahu rezervy optického zisku, takže k provozu nevyžadují zaručení minimálních ztrát. Snímatelné šroubovací terminálové bloky. Kovové pouzdro, instalovatelné na rovný povrch a navržené pro maximální stínění EMI/RFI (elektromagnetických a rádiových interferencí). Provoz: -40 C až +74 C. Skladování: -40 C až +85 C. Vlhkost: 0% až 95% relativní vlhkost, bez kondenzace. Výrobek vyhovuje těmto normám Elektromagnetická kompatibilita (EMC) Bezpečnost výrobku s laserovou diodou Vyhovuje FCC Část 15, ICES-003 a CE předpisům Vyhovuje předpisům CE, UL, CSA, EN a IEC standardům Vyhovují FDA standardům pro laserové výrobky, Titul 21, Federální regulace, podkapitola J Příslušenství LTC 4600/00 Záslepka (1 slot racku). Pro zakrytí nepoužívaných slotů na skříni řady LTC Označení síťových zdrojů Pro typy 120 Vst, 50/60 Hz Pro typy 230 Vst, 50/60 Hz TC 120PS TC 220PS Bosch Security Systems, s.r.o. Pod Višňovkou 35/ Praha 4 Tel: , 234 Fax: Vytištěno v České republice Aktualizace 16. července 2004 Práva změny údajů bez oznámení vyhrazena.
