1 CCTV Vysokorychlostní polohovací systém Vysokorychlostní polohovací systém Otáčení až o 100 za sekundu, souvislé otáčení o 360 Naklánění až o 40 za sekundu, v rozsahu 90 až +40 Možnost volby různých kombinací barevné kamery Dinion XF nebo kamery Dinion 2X Den/Noc a motorizovaných zoom objektivů Pevný atraktivní kryt se stupněm krytí IP 66, který vydrží souměrné zatížení 20 kg Volitelná sestava infračervených osvětlovacích jednotek AEGIS UFLED společnosti Bosch se při použití v temném prostředí připojuje přímo k vysokorychlostnímu polohovacímu systému. Podpora více protokolů včetně Biphase, Bilinx, Pelco- D a protokolů jiných výrobců založených na standardu RS-485 Vysokorychlostní polohovací systém (HSPS) společnosti Bosch představuje kompletní řešení se špičkovou kvalitou a výkonem. Umožňuje souvislé otáčení v rozsahu 360 rychlostí až 100 za sekundu. Díky velkému rozsahu příslušenství lze systém přizpůsobit konkrétním požadavkům zákazníka. V systému HSPS jsou například k dispozici různé kombinace kamer Dinion XF nebo Dinion 2X a objektivu. Tento systém lze rovněž objednat se dvěma infračervenými osvětlovacími jednotkami AEGIS UFLED společnosti Bosch pro použití v temném prostředí. Funkce automatického otáčení a hlídkování jsou přesné s tolerancí 0,02. Pro zajištění většího pohodlí jsou přednastavené polohy označeny štítky s textem. Plynulý obraz při otáčení a naklánění zajišťuje funkce automatického přizpůsobení objektivu, která zabezpečuje synchronizaci zoomu a rychlosti. Vysokorychlostní polohovací systém představuje zcela nezávislou jednotku se snadnou instalací a údržbou. Připojení zjednodušuje také podpora více protokolů, včetně Bilinx a Biphase. Pevný ochranný kryt se stupněm krytí IP 66 vydrží souměrné zatížení 20 kg. Dokonale se hodí pro venkovní povětrnostní podmínky běžné při použití v dopravě a průmyslu. Veškeré jednotky jsou vybaveny sluneční clonou a zabudovaným stěračem. Tento stěrač je k dispozici s volitelným ostřikovačem. Vysokorychlostní otáčení a naklápění s infračerveným osvětlením Vysokorychlostní polohovací systém v infračervené verzi IR 360 se dodává s držákem a dvěma infračervenými osvětlovacími jednotkami AEGIS UFLED společnosti Bosch. Otočné kabely nejsou potřebné. Systém IR 360 má dva vstupy pro lokální poplachové zařízení, jeden vstup pro synchronizaci infračerveného osvětlení a jeden reléový výstup pro inteligentní lokální poplachové zařízení. Přehled systému Modulární konstrukce Základem vysokorychlostního polohovacího systému jsou čtyři moduly: sestava kamery a, hlavní jednotka pro otáčení a naklápění včetně napájení základny, volitelné součásti pro upevnění a volitelné osvětlovací jednotky. Díky modulární konstrukci lze systém HSPS přizpůsobit pro specifické aplikace. K sestavení systému HSPS zvolte jednu možnost z modulů A a B. Systém HSPS můžete dále přizpůsobit výběrem volitelného řešení upevnění z modulu C a výběrem dvou volitelných osvětlovacích jednotek z modulu D.

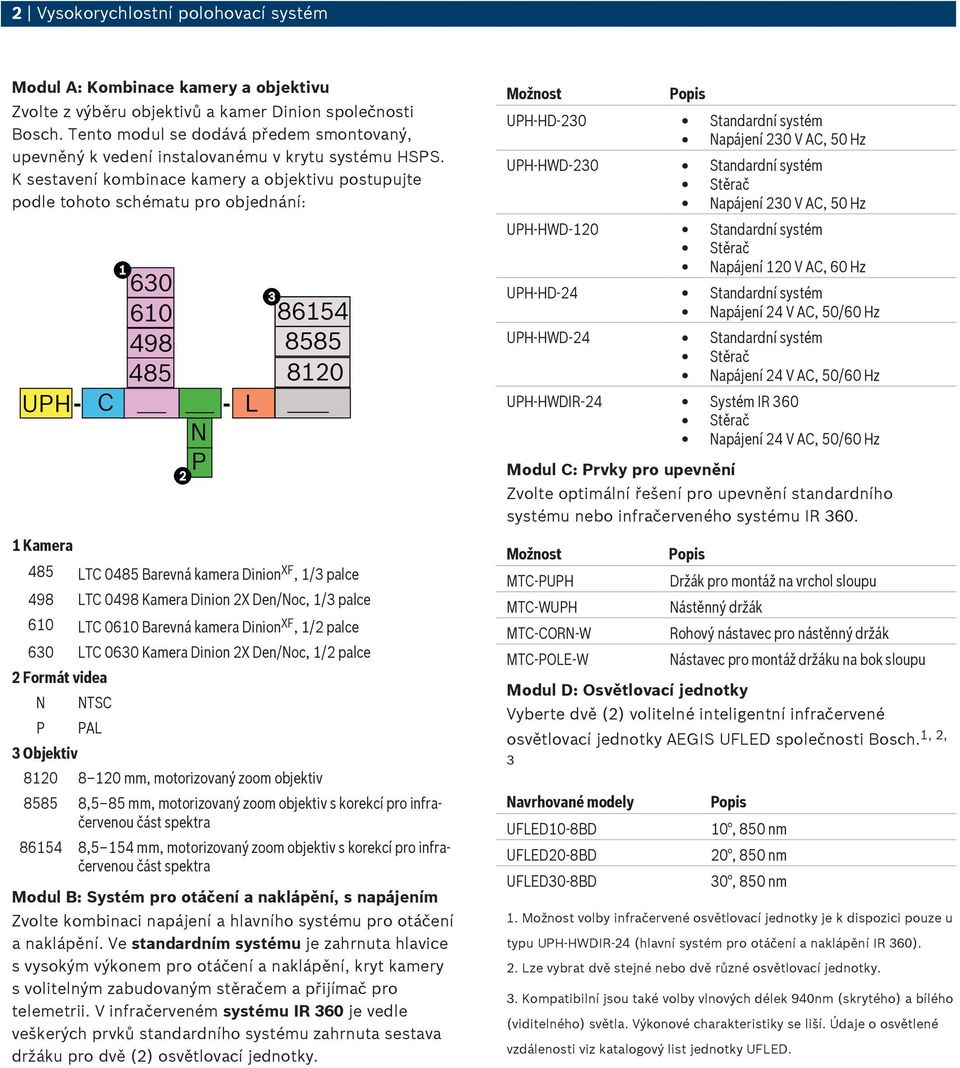

2 2 Vysokorychlostní polohovací systém Modul A: Kombinace kamery a objektivu Zvolte z výběru objektivů a kamer Dinion společnosti Bosch. Tento modul se dodává předem smontovaný, upevněný k vedení instalovanému v krytu systému HSPS. K sestavení kombinace kamery a objektivu postupujte podle tohoto schématu pro objednání: UPH- C - N P 1 Kamera 1 2 L LTC 0485 Barevná kamera Dinion XF, 1/3 palce 498 LTC 0498 Kamera Dinion 2X Den/Noc, 1/3 palce 610 LTC 0610 Barevná kamera Dinion XF, 1/2 palce 630 LTC 0630 Kamera Dinion 2X Den/Noc, 1/2 palce 2 Formát videa N P 3 Objektiv NTSC PAL mm, motorizovaný zoom objektiv ,5 85 mm, motorizovaný zoom objektiv s korekcí pro infračervenou část ,5 154 mm, motorizovaný zoom objektiv s korekcí pro infračervenou část Modul B: Systém pro otáčení a naklápění, s napájením Zvolte kombinaci napájení a hlavního systému pro otáčení a naklápění. Ve standardním systému je zahrnuta hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery s volitelným zabudovaným stěračem a přijímač pro telemetrii. V infračerveném systému IR 360 je vedle veškerých prvků standardního systému zahrnuta sestava držáku pro dvě (2) osvětlovací jednotky. Možnost Popis UPH-HD-230 Standardní systém Napájení 230 V AC, 50 Hz UPH-HWD-230 Standardní systém Stěrač Napájení 230 V AC, 50 Hz UPH-HWD-120 Standardní systém Stěrač Napájení 120 V AC, 60 Hz UPH-HD-24 Standardní systém Napájení 24 V AC, 50/60 Hz UPH-HWD-24 Standardní systém Stěrač Napájení 24 V AC, 50/60 Hz UPH-HWDIR-24 Systém IR 360 Stěrač Napájení 24 V AC, 50/60 Hz Modul C: Prvky pro upevnění Zvolte optimální řešení pro upevnění standardního systému nebo infračerveného systému IR 360. Možnost MTC-PUPH MTC-WUPH MTC-CORN-W MTC-POLE-W Popis Držák pro montáž na vrchol sloupu Nástěnný držák Modul D: Osvětlovací jednotky Rohový nástavec pro nástěnný držák Nástavec pro montáž držáku na bok sloupu Vyberte dvě (2) volitelné inteligentní infračervené osvětlovací jednotky AEGIS UFLED společnosti Bosch. 1, 2, 3 Navrhované modely UFLED10-8BD UFLED20-8BD UFLED30-8BD Popis 10, 850 nm 20, 850 nm 30, 850 nm 1. Možnost volby infračervené osvětlovací jednotky je k dispozici pouze u typu UPH-HWDIR-24 (hlavní systém pro otáčení a naklápění IR 360). 2. Lze vybrat dvě stejné nebo dvě různé osvětlovací jednotky. 3. Kompatibilní jsou také volby vlnových délek 940nm (skrytého) a bílého (viditelného) světla. Výkonové charakteristiky se liší. Údaje o osvětlené vzdálenosti viz katalogový list jednotky UFLED.

3 Vysokorychlostní polohovací systém 3 Funkce Více protokolů Vysokorychlostní polohovací systém spolupracuje s hardwarovými platformami společnosti Bosch Divar, DiBos, Allegiant a je plně kompatibilní s řídicími protokoly, jako jsou Biphase, Bilinx, Pelco-D a protokoly jiných výrobců založené na standardu RS-485. Pomocí protokolu Biphase lze ovládat otáčení, naklánění, transfokaci, zaostření a také stěrač nebo ostřikovač. Protokol Bilinx zajišťuje stejné funkce jako protokol Biphase a navíc má další komunikační možnosti pro konfiguraci nastavení kamery Dinion. Vysokorychlostní otáčení a naklápění s automatickým přizpůsobením V manuálním režimu jednotka umožňuje velmi rychlé otáčení 100 za sekundu a souvislé otáčení o 360. V ručním režimu dosahuje systém HSPS rychlosti změny naklopení 40 za sekundu. S rozsahem pohybu mezi 90 pod a +40 nad horizontem nabízí také dostatečné možnosti pro změnu horizontálního pohledu. Pro zajištění klidného, jasného obrazu při rychlém pohybu je funkcí pro automatické přizpůsobení synchronizována rychlost otáčení a naklápění s nastavením zoomu. Kamery Dinion XF - a Dinion 2X-Dynamic Pro vysokorychlostní polohovací systém společnosti Bosch lze volit z nabídky snímacích prvků CCD barevné kamery Dinion XF a kamery Dinion 2X Den/Noc s velikostí 1/3 nebo 1/2 palce, s rozlišením 540 TV řádků a s vynikající citlivostí. Kamery Dinion zajišťují nejvyšší možnou kvalitu obrazu dokonce i za velmi nepříznivých světelných podmínek. Použití technologie 2X-Dynamic, která analyzuje jednotlivé pixely, poskytuje uživateli podrobnější informace. Po zapnutí inteligentní kompenzace protisvětla (SmartBLC) se provádí automatická kompenzace obrazu, přičemž není potřebné složité nastavování, ani nedochází k omezení dynamického rozsahu. Kamery XF Dynamic Automatické zpracování velmi přesného 15bitového digitálního signálu (kamery Dinion XF ) nebo 20bitového digitálního signálu (kamery Dinion 2X) umožňuje optimální zachycení detailů současně v částech záběru s vysokou i s nízkou světelnou intenzitou, čímž se v obraze dosahuje maximální viditelnosti informací. Funkce NightSense a SensUp Barevné kamery Dinion XF se vyznačují funkcí NightSense, která v černobílém režimu zvyšuje citlivost o 9 db. Funkce NightSense se při nízké hladině osvětlení může aktivovat automaticky nebo ji lze zapnout na dálku prostřednictvím komunikace Bilinx. Kamery Dinion XF a Dinion 2X Den/Noc dosahují optimálního využití dopadajícího světla pomocí zabudované funkce SensUp, která zvyšuje citlivost. Prodloužením času integrace náboje ve snímacím prvku CCD až na desetinásobek se výrazně zvyšuje efektivní citlivost. To je zvláště užitečné, pokud spoléháte pouze na osvětlení měsíčním světlem. Výchozí závěrka Pokud je při sledování pohyblivých předmětů nezbytná vysoká rychlost závěrky. Při používání vysoké rychlosti závěrky musí být otvor objektivu nebo řízení zisku zvětšeny tak, aby byl zachován videosignál. Vysoká rychlost závěrky omezuje citlivost kamery. Nastavení výchozí závěrky slučuje nejlepší vlastnosti všech řešení. Při dostatečném osvětlení pracuje s vysokou rychlostí závěrky. Jestliže však intenzita osvětlení klesne a všechny možnosti ostatních nastavení se vyčerpají, použije se znovu standardní nastavení závěrky, které zachovává vynikající citlivost kamery. Automatické nastavení úrovně černé Funkce automatické úrovně černé zvyšuje kontrast kompenzací vlivů (např. oslnivého lesku, mlhy či oparu), které způsobily jeho snížení. Programovatelné režimy Kamery Dinion umožňují tři nezávislé provozní režimy. Tyto režimy jsou předem naprogramované pro typické aplikace. Pro jednotlivé situace je však lze zcela naprogramovat. Mezi jednotlivými režimy lze snadno přepínat pomocí technologie Bilinx nebo prostřednictvím externího poplachového vstupu. Infračervené osvětlení Jednotka AEGIS UFLED společnosti Bosch je první inteligentní infračervená osvětlovací jednotka na světě. Díky využití novinek v infračervené technice a vylepšení v konstrukci má přesvědčivý výkon v dohledu s využitím nočního vidění. Technologie Constant Light kompenzuje zhoršování vlastností diod LED, což je přirozený jev u všech osvětlovacích jednotek založených na diodách LED, aby poskytovala konstantní úroveň osvětlení po celou dobu životnosti osvětlovací jednotky. Osvětlovací jednotka AEGIS UFLED společnosti Bosch je vybavena oceněnou technologií difuzoru 3D. Rovnoměrně osvětluje popředí i pozadí záběru a vylučuje přesvětlení i podexponování.

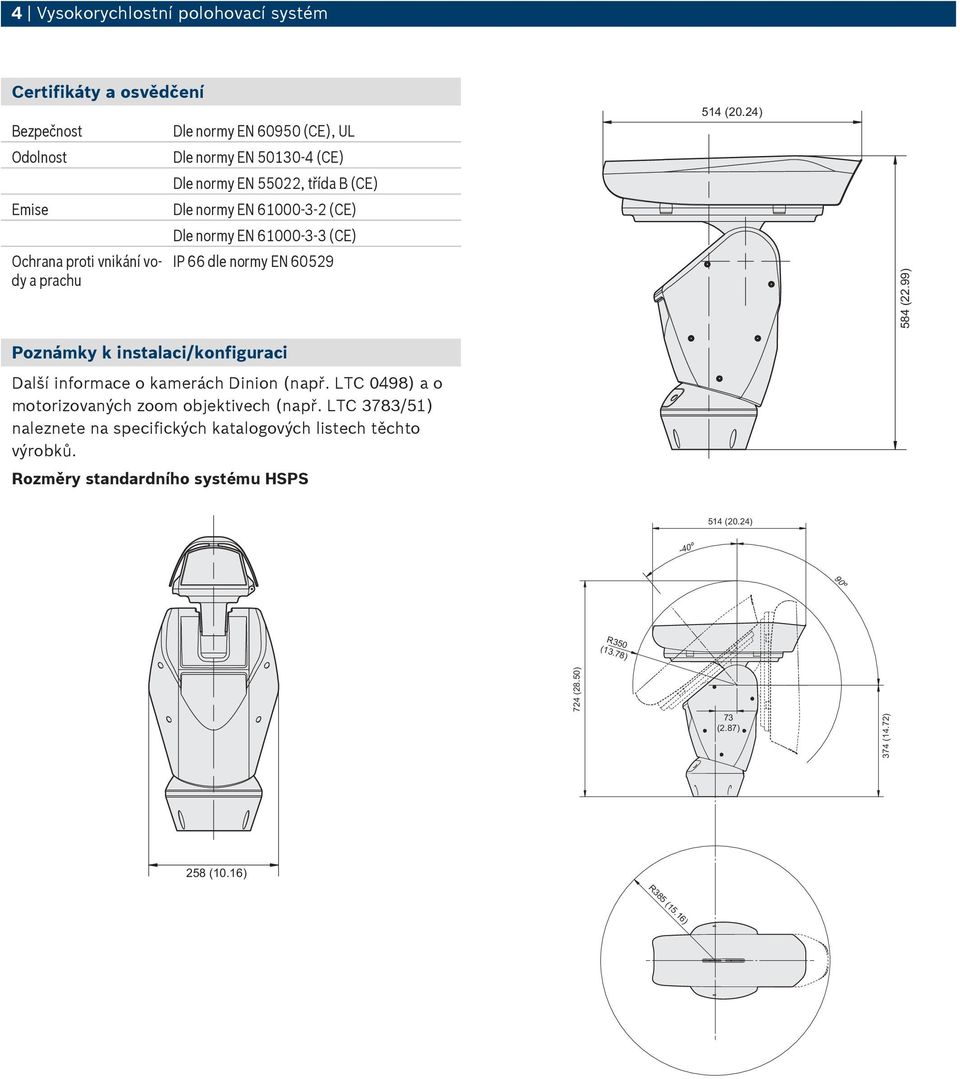

4 90º 4 Vysokorychlostní polohovací systém Certifikáty a osvědčení Bezpečnost Odolnost Emise Ochrana proti vnikání vody a prachu Dle normy EN (CE), UL Dle normy EN (CE) Dle normy EN 55022, třída B (CE) Dle normy EN (CE) Dle normy EN (CE) IP 66 dle normy EN Poznámky k instalaci/konfiguraci Další informace o kamerách Dinion (např. LTC 0498) a o motorizovaných zoom objektivech (např. LTC 3783/51) naleznete na specifických katalogových listech těchto výrobků. Rozměry standardního systému HSPS 514 (20.24) 584 (22.99) 514 (20.24) -40º R350 (13.78) 724 (28.50) 73 (2.87) 374 (14.72) 258 (10.16) R385 (15.16)

5 Vysokorychlostní polohovací systém 5 Rozměry infračerveného systému HSPS IR (23.86) Nástavec MTC-CORN-W 258 (10.16) 584 (23.0) (8.62) (6.10) Držák MTC-WUPH 593 (23.35) 520 (20.47) Ø (1.97) Ø (4.43) 150 (5.9) 170 (6.69) (6.49) (3.74) (5.74) 140 (5.51) Držák MTC-PUPH (montáž na vrchol sloupu) Ø (4.0) Ø (4.0) Ø 7 (0.27) Ø 146 (5.75) 150 (5.9) (7.08) (2.75) Nástavec MTC-POLE-W (montáž na bok sloupu) Ø 146 (5.75)

6 6 Vysokorychlostní polohovací systém Zahrnuté díly Počet Součást 38 (1.49) M8 219 (8.62) 110 (4.33) 68 (2.67) 150 (5.90) 180 (7.08) 1 Hlavní systém pro otáčení a naklápění 1 Základna s napájecím zdrojem 1 Předem smontovaná sestava barevné kamery Bosch Dinion XF nebo kamery Dinion 2X Den/Noc a vedení motorizovaného zoom objektivu 1 Montážní sada (volitelná) 1 Sestava držáku osvětlovací jednotky (volitelná) 2 Infračervené osvětlovací jednotky AEGIS UFLED společnosti Bosch (volitelné) 1 Sériový kabel 1 Sériový adaptér 1 Instalační příručka 190 (7.48) 58 (2.28) 1 Sada montážního příslušenství Imbusový klíč 4 mm Držák s upevňovacími šrouby Pásky pro svazkování kabelů Trubka Označení Technické specifikace Ostřikovač HAC-WAS (18.03) (13.68) Rozměry v mm (palcích) (10.59) 200 (7.87) Ø (5.98) (5.34) Vysokorychlostní polohovací systém Elektrické hodnoty Vstupní napětí Standardní systém 24 V AC Systém IR V AC Příkon (max.) Standardní systém 5 A Systém IR A Vstupní frekvence 50/60 Hz Vstup pro integrovaný kryt Vstup pro kameru Vstup pro objektiv Vstup pro stěrač (volitelný) Vstup pro osvětlovací jednotku (volitelný) Ovládání dráhy Předvolená nastavení Názvy předvoleb a oblastí Přesnost přednastavených poloh Nastavení dat Sériové rozhraní Vyhřívání s termostatem, 24 V AC, max. 20 W 12 V DC, 800 ma +6 až +15 V DC, 200 ma 24 V AC, 400 ma 24 V AC, max. 2 A + 2 A Automatické otáčení; Předvolba; Hlídkování 250 volitelných (max. 99 pomocí klávesnice) Řetězec o 20 znacích 0,02 Paměť Flash RS-232, Sub-D pro aktualizaci firmwaru

7 Vysokorychlostní polohovací systém 7 Protokoly Podporované platformy Maximální počet adresovatelných jednotek Aktualizace firmwaru Režimy konfigurace Rozhraní pro konfiguraci Mechanické hodnoty Rozměry (v š h) Hmotnost Montáž Bilinx, Biphase, Pelco-D a protokoly jiných výrobců založené na standardu RS-485 DiBos, Divar, Allegiant Bilinx/Biphase: 998 (nastavení pomocí přepínačů) Pelco-D: 255 (nastavení pomocí přepínačů) Rozhraní RS-232 Prostřednictvím počítače nebo nabídek na obrazovce RS mm Přibližně 14 kg Horní montáž (OTT) Barva Světle šedá (RAL 7035) Materiál Otáčení Horizontální Plynulé o 360 Vertikální 90 až +40 Odlévaný a protlačovaný hliník, ABS Rychlost Manuální Hlídkování / automatické otáčení Horizontální (otáčení) Standardní systém 0,1 až 100 /s 0,1 až 100 /s Systém IR 360 0,1 až 40 /s 0,1 až 40 /s Vertikální (naklápění) Standardní systém 0,1 až 40 /s 0,1 až 30 /s Systém IR 360 0,1 až 30 /s 0,1 až 30 /s Statický a dynamický krouticí moment Horizontální Vertikální Přenos Prostředí 20 Nm 20 Nm Ozubený řemen Provozní teplota 20 až +50 C Skladovací teplota 20 až +60 C Vlhkost Relativní vlhkost (nekondenzující) < 90 % Krytí IP 66 Specifikace kamer Řada UPH-C485 Model kamery Aktivní pixely NTSC (h v) PAL (h v) LTC 0485 Barevná digitální kamera Dinion XF s 1/3palcovým snímacím prvkem CCD Citlivost (3 200 K) Citlivost (plný videoobraz) 4 Citlivost 50 IRE 4 Minimální osvětlení 4 Minimální osvětlení se zvýšením citlivosti SensUp Horizontální rozlišení Odstup signál šum Videovýstup Výstup Y/C Synchronizace Elektronická závěrka Zvýšení citlivosti SensUp Automatické nastavení úrovně černé 2,4 lx (0,24 fc) 0,59 lx / 0,24 lx (Night Sense) (0,059 fc / 0,024 fc (Night Sense)) 0,24 lx / 0,10 lx (Night Sense) (0,024 fc / 0,01 fc (Night Sense)) 0,024 lx / 0,010 lx (Night Sense) (0,002 4 fc / 0,001 fc (Night Sense)) 540 TV řádků > 50 db 1 Všš, 75 ohmů Y: 1 Všš / C: 0,3 Všš Volitelná interní, síťovým kmitočtem, vysokým napětím nebo s externím zdrojem (synchronizace pomocí synchronizačního signálu barvy) Automatická (1/60 [1/50] až 1/ ), pevná, bez blikání, výchozí Vypnuto, automatické plynulé až 10 Volitelné zapnuto, vypnuto Rozsah Rozšíření dynamického rozsahu 32 Dynamické potlačení šumu Kontury Kompenzace protisvětla BLC Zisk Vyvážení bílé Videodetekce pohybu Poplachový výstup Poplachový vstup (TTL) Výstupní poplachové relé Externí synchronní vstup Kompenzace kabelu ID kamery Dálkové ovládání Volitelné automatické nebo vypnuto Volitelná úroveň zvýšení ostrosti Volitelná vypnuta, oblast nebo úroveň Automatický (volitelná maximální úroveň do 28 db) nebo volitelná pevná úroveň Volitelné průběžné automatické sledování bílé (ATW) ( K), automatické vyvážení bílé s uchováním v paměti (AWB Hold) nebo manuální vyvážení bílé Čtyři (4) oblasti, volitelná citlivost Videodetekce pohybu nebo technologie Bilinx Přepínání profilů, jmenovité napětí +5 V, max. +40 V DC Max. 30 V AC nebo +40 V DC, max. 0,5 A trvale, 10 VA Volitelná impedance 75 ohmů nebo vysoká impedance Koaxiální kabel délky až m bez externích zesilovačů (automatické nastavení v kombinaci s komunikací po koaxiálním kabelu) Editovatelný řetězec 16 znaků, volitelné umístění v obraze Obousměrná komunikace po koaxiálním kabelu 4. F1,2, odrazivost 89 %, vypnuté zvýšení citlivosti SensUp

8 8 Vysokorychlostní polohovací systém Řada UPH-C498 Model kamery Aktivní pixely NTSC (h v) PAL (h v) LTC 0498 Digitální kamera Dinion 2X Den/ Noc s 1/3palcovým snímacím prvkem CCD Citlivost (3 200 K, odrazivost scény 89 %, F/1,2) Barevná Barevná + 10 zvýšená citlivost funkcí SensUp Plný videoobraz (100 IRE) 2,4 lx (0,24 fc) 0,24 lx (0,024 fc) Použitelný obraz (50 IRE) 0,59 lx (0,059 fc) 0,059 lx (0,005 9 fc) Černobílá 0,08 lx (0,008 fc) Černobílá + 10 zvýšená citlivost funkcí SensUp Horizontální rozlišení Odstup signál šum Videovýstup Synchronizace Závěrka 0,008 lx (0,000 8 fc) 540 TV řádků > 50 db Použitelný obraz (30 IRE) 0,24 lx (0,024 fc) 0,024 lx (0,002 4 fc) 0,038 lx (0,003 8 fc) 0,003 8 lx (0, fc) Kompozitní videosignál 1 Všš, 75 ohmů Volitelná interní, síťovým kmitočtem, vysokým napětím nebo s externím zdrojem (synchronizace pomocí synchronizačního signálu barvy) Automatická (1/50 [1/60] až 1/10 000), volitelná Automatická (1/50 [1/60] až 1/50 000), automatická Světelně ustálená, volitelná pevná Zvýšení citlivosti SensUp Nastavitelné od vypnuto až po 10 Den/Noc Automatické nastavení úrovně černé Dynamický modul Dynamický rozsah Dynamické potlačení šumu Ostrost Inteligentní kompenzace protisvětla SmartBLC Automatické řízení zisku AGC Inverze špičkové úrovně bílé Vyvážení bílé Poplachový výstup Barevný, černobílý, automatický Automatické plynulé, vypnuto XF-Dynamic, 2X-Dynamic, SmartBLC 120 db (20bitové zpracování obrazu) Automatické, volitelně zapnuto nebo vypnuto Volitelná úroveň zvýšení ostrosti Zapnuto nebo vypnuto AGC volitelně zapnuto nebo vypnuto (0 db) Zapnuto nebo vypnuto ATW (automatické sledování bílé), ATW s uchováním v paměti a ruční ( K) Videodetekce pohybu nebo technologie Bilinx Poplachový vstup (TTL) Přepínání profilů, jmenovité napětí +3,3 V, max. +40 V DC Výstupní poplachové relé Vstup externí synchronizace Kompenzace kabelu ID kamery Generátor testovacích obrazců Režimy Dálkové ovládání Videodetekce pohybu Ovládací prvky Řada UPH-C610 Model kamery Aktivní pixely NTSC (h v) PAL (h v) Citlivost (3 200 K) Citlivost (plný videoobraz) 5 Citlivost 50 IRE 5 Minimální osvětlení 5 Minimální osvětlení se zvýšením citlivosti SensUp Horizontální rozlišení Odstup signál šum Videovýstup Výstup Y/C Synchronizace Závěrka Citlivost NightSense Zvýšení citlivosti SensUp Automatické nastavení úrovně černé 30 V AC nebo +40 V DC, max. 0,5 A trvale, 10 VA Volitelná impedance 75 ohmů nebo vysoká impedance Koaxiální kabel délky až m bez externích zesilovačů (automatické nastavení v kombinaci s komunikací Bilinx po koaxiálním kabelu) Upravitelný řetězec 17 znaků, volitelné umístění Barevné pruhy 100 %, 11 odstínů šedé, pilovitý 2H, šachovnicový, šrafovaný, UV rovina Šest (6) přednastavených programovatelných režimů Obousměrná komunikace Bilinx po koaxiálním kabelu Jedna oblast, plně programovatelná Nabídky zobrazené na obrazovce (vícejazyčné) s ovládáním tlačítky s proměnnou funkcí LTC 0610 Barevná digitální kamera Dinion XF s 1/2palcovým snímacím prvkem CCD 1,4 lx (0,14 fc) 0,35 lx / 0,14 lx (NightSense) (0,035 fc / 0,014 fc (NightSense)) 0,18 lx / 0,08 lx (NightSense) (0,018 fc / 0,008 fc (NightSense)) 0,018 lx / 0,008 lx (NightSense) (0,001 8 fc / 0,000 8 fc (NightSense)) 540 TV řádků > 50 db 1 Všš, 75 ohmů Y: 1 Všš / C: 0,3 Všš Volitelná interní, síťovým kmitočtem, vysokým napětím nebo s externím zdrojem (synchronizace pomocí synchronizačního signálu barvy) Automatická (1/60 [1/50] až 1/ ), pevná, bez blikání, výchozí Automatická, nucená, vypnuto Vypnuto, automatické plynulé až 10 Volitelná zapnuto, vypnuto

9 Vysokorychlostní polohovací systém 9 Citlivost (3 200 K) Dynamický rozsah Rozšíření dynamického rozsahu 32 Dynamické potlačení šumu Kontury Kompenzace protisvětla BLC Zisk Vyvážení bílé Videodetekce pohybu Poplachový výstup Poplachový vstup (TTL) Výstupní poplachové relé Externí synchronní vstup Kompenzace kabelu ID kamery Dálkové ovládání Volitelné automatické nebo vypnuto Volitelná úroveň zvýšení ostrosti Volitelná vypnuta, oblast nebo úroveň Automatický (volitelná maximální úroveň do 28 db) nebo volitelná pevná úroveň Volitelné průběžné automatické sledování bílé (ATW) ( K), automatické vyvážení bílé s uchováním v paměti (AWB Hold) nebo manuální vyvážení bílé Čtyři (4) oblasti, volitelná citlivost Videodetekce pohybu nebo technologie Bilinx Přepínání profilů, jmenovité napětí +5 V, +40 V DC max. Max. 30 V AC nebo +40 V DC, max. 0,5 A trvale, 10 VA Volitelná impedance 75 ohmů nebo vysoká impedance Koaxiální kabel délky až m bez externích zesilovačů (automatické nastavení v kombinaci s komunikací po koaxiálním kabelu) Editovatelný řetězec 16 znaků, volitelné umístění v obraze Obousměrná komunikace po koaxiálním kabelu 5. F/1,2, odrazivost 89 %, vypnuté zvýšení citlivosti SensUp Řada UPH-C630 Model kamery Aktivní pixely NTSC (h v) PAL (h v) LTC 0630 Digitální kamera Dinion 2X Den/Noc s 1/2palcovým snímacím prvkem CCD Citlivost (3 200 K, odrazivost scény 89 %, F/1,2) Barevná Barevná + 10 zvýšená citlivost funkcí SensUp Plný videoobraz (100 IRE) 1,4 lx (0,14 fc) 0,14 lx (0,014 fc) Použitelný obraz (50 IRE) 0,31 lx (0,031 fc) 0,031 lx (0,003 1 fc) Černobílá 0,052 lx (0,005 2 fc) Černobílá + 10 zvýšená citlivost funkcí SensUp 0,005 2 lx (0, fc) Použitelný obraz (30 IRE) 0,18 lx (0,018 fc) 0,018 lx (0,001 8 fc) 0,024 lx (0,002 4 fc) 0,002 4 lx (0, fc) Horizontální rozlišení Odstup signál šum Videovýstup Synchronizace Závěrka 540 TV řádků > 50 db Kompozitní videosignál 1 Všš, 75 ohmů Volitelná interní, síťovým kmitočtem, vysokým napětím nebo s externím zdrojem (synchronizace pomocí synchronizačního signálu barvy) Automatická (1/50 [1/60] až 1/10 000), volitelná Automatická (1/50 [1/60] až 1/50 000), automatická světelně ustálená, volitelná pevná Zvýšení citlivosti SensUp Nastavitelné od vypnuto až po 10 Den/Noc Automatické nastavení úrovně černé Dynamický modul Dynamický rozsah Dynamické potlačení šumu Ostrost Inteligentní kompenzace protisvětla SmartBLC Automatické řízení zisku AGC Inverze špičkové úrovně bílé Vyvážení bílé Poplachový výstup Barevný, černobílý, automatický Automatické plynulé, vypnuto XF-Dynamic, SmartBLC 96 db (16bitové zpracování obrazu) Automatické, volitelně zapnuto nebo vypnuto Volitelná úroveň zvýšení ostrosti Zapnuto nebo vypnuto AGC volitelně zapnuto nebo vypnuto (0 db) Zapnuto nebo vypnuto ATW (automatické sledování bílé), ATW s uchováním v paměti a ruční ( K) Videodetekce pohybu nebo technologie Bilinx Poplachový vstup (TTL) Přepínání profilů, jmenovité napětí +3,3 V, max. +40 V DC Výstupní poplachové relé Vstup externí synchronizace Kompenzace kabelu ID kamery Generátor testovacích obrazců Režimy Dálkové ovládání Videodetekce pohybu Ovládací prvky 30 V AC nebo +40 V DC, max. 0,5 A trvale, 10 VA Volitelná impedance 75 ohmů nebo vysoká impedance Koaxiální kabel délky až m bez externích zesilovačů (automatické nastavení v kombinaci s komunikací Bilinx po koaxiálním kabelu) Upravitelný řetězec 17 znaků, volitelné umístění Barevné pruhy 100 %, 11 odstínů šedé, pilovitý 2H, šachovnicový, šrafovaný, UV rovina Šest (6) přednastavených programovatelných režimů Obousměrná komunikace Bilinx po koaxiálním kabelu Jedna (1) oblast, plně programovatelná Nabídky zobrazené na obrazovce (vícejazyčné) s ovládáním tlačítky s proměnnou funkcí

10 10 Vysokorychlostní polohovací systém Specifikace objektivů Model L8585 (LTC 3783/51) 10 optický zoom f = 8,5 (širokoúhlý záběr) až 85,0 mm (teleobjektiv), F/1,6 Zorný úhel (H) Model L8120 (LTC 3293/30) 31,3 (širokoúhlý záběr) až 3,3 (teleobjektiv) 15 optický zoom f = 8,0 (širokoúhlý záběr) až 120,0 mm (teleobjektiv), F/1,6 Zorný úhel (H) Model L86154 (LTC 3793/51) 32,5 (širokoúhlý záběr) až 2,3 (teleobjektiv) 18 optický zoom f = 8,6 (širokoúhlý záběr) až 154,0 mm (teleobjektiv), F2,5 Zorný úhel (H) 30,5 (širokoúhlý záběr) až 1,82 (teleobjektiv) Specifikace osvětlovacích jednotek AEGIS UFLED Diody LED Počet diod LED Vyzařovací diagramy svazku paprsků Vlnová délka Příkon Pole diod LED s vysokou účinností, s proudově omezeným integrovaným výkonovým obvodem 18 diod LED s vysokou účinností, pro povrchovou montáž 10, 20, nm 26 až 45 W (maximální výkon 45 W) Příkon se s časem mění v důsledku regulace optického výkonu infračervené jednotky, jíž se kompenzuje opotřebení diod LED a kolísání okolní teploty. Vstupní napětí 12 až 40 V DC nebo 24 V AC ±30 % Rozsah teplot Při plném výkonu max. 50 až +50 C Prostředí Konstrukce Hmotnost Rozměry (Jednotlivá osvětlovací jednotka) Barva Napájecí kabel Držák IP67 Robustní hliníková konstrukce s akrylátovou předním stěnou 1,4 kg mm Chladič s černým anodizovaným povrchem a černou přední stěnou Součástí dodávky je propojovací kabel o délce 5 m s konektorem pro napájení vyhovujícím krytí IP67. Součástí dodávky je nástěnný držák ve tvaru U Rozsahy výkonu infračervené osvětlovací jednotky Kombinace modelů UFLED10-8BD UFLED10-8BD UFLED10-8BD UFLED20-8BD UFLED10-8BD UFLED30-8BD UFLED20-8BD UFLED20-8BD UFLED20-8BD UFLED30-8BD UFLED30-8BD UFLED30-8BD Vyzařovací diagram svazku paprsků Dosažitelná vzdálenost m 230 m 218 m 180 m 168 m 132 m 6. Skutečná dosažená osvětlená vzdálenost závisí na vlastnostech kamery a objektivu. Informace o objednání UPH-C485N-L8120 Sestava kamery a LTC 0485 Barevná kamera Dinion XF, 1/3 palce, NTSC, se zoom objektivem LTC 3293/ mm UPH-C485P-L8120 Sestava kamery a LTC 0485 Barevná kamera Dinion XF, 1/3 palce, PAL, se zoom objektivem LTC 3293/ mm UPH-C498N-L8120 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, NTSC, se zoom objektivem LTC 3293/ mm UPH-C498P-L8120 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, PAL, se zoom objektivem LTC 3293/ mm UPH-C610N-L8120 Sestava kamery a LTC 0610 Barevná kamera Dinion XF, 1/2 palce, NTSC, se zoom objektivem LTC 3293/ mm UPH-C610P-L8120 Sestava kamery a LTC 0610 Barevná kamera Dinion XF, 1/2 palce, PAL, se zoom objektivem LTC 3293/ mm UPH-C485N-L8120 UPH-C485P-L8120 UPH-C498N-L8120 UPH-C498P-L8120 UPH-C610N-L8120 UPH-C610P-L8120

11 Vysokorychlostní polohovací systém 11 Informace o objednání Informace o objednání UPH-C630N-L8120 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, NTSC, se zoom objektivem LTC 3293/ mm UPH-C630P-L8120 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, PAL, se zoom objektivem LTC 3293/ mm UPH-C498N-L8585 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, NTSC, s objektivem LTC 3783/51 8,5 85 mm s korekcí pro infračervenou část UPH-C630N-L8120 UPH-C630P-L8120 UPH-C498N-L8585 UPH-C630P-L86154 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, PAL, s objektivem LTC 3793/51 8,6-154 mm s korekcí pro infračervenou část UPH-HD-24 Standardní vysokorychlostní polohovací systém, 24 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie s napájením 24 V AC, 50/60 Hz UPH-HD-230 Standardní vysokorychlostní polohovací systém, 230 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie s napájením 230 V AC, 50/60 Hz UPH-C630P- L86154 UPH-HD-24 UPH-HD-230 UPH-C498P-L8585 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, PAL, s objektivem LTC 3783/51 8,5 85 mm s korekcí pro infračervenou část UPH-C630N-L8585 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, NTSC, s objektivem LTC 3783/51 8,5 85 mm s korekcí pro infračervenou část UPH-C630P-L8585 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, PAL, s objektivem LTC 3783/51 8,5 85 mm s korekcí pro infračervenou část UPH-C498N-L86154 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, NTSC, s objektivem LTC 3793/51 8,6-154 mm s korekcí pro infračervenou část UPH-C498P-L86154 Sestava kamery a LTC 0498 Kamera Den/Noc Dinion 2X, 1/3 palce, PAL, s objektivem LTC 3793/51 8,6-154 mm s korekcí pro infračervenou část UPH-C630N-L86154 Sestava kamery a LTC 0630 Kamera Den/Noc Dinion 2X, 1/2 palce, NTSC, s objektivem LTC 3793/51 8,6-154 mm s korekcí pro infračervenou část UPH-C498P-L8585 UPH-C630N-L8585 UPH-C630P-L8585 UPH-C498N- L86154 UPH-C498P- L86154 UPH-C630N- L86154 UPH-HWD-230 Standardní vysokorychlostní polohovací systém se stěračem, 230 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie, stěrač, napájení 230 V AC, 50 Hz UPH-HWD-120 Standardní vysokorychlostní polohovací systém se stěračem, 120 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie, stěrač, napájení 120 V AC, 60 Hz UPH-HWD-24 Standardní vysokorychlostní polohovací systém se stěračem, 24 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie, stěrač, napájení 24 V AC, 50/60 Hz UPH-HWDIR-24 Infračervený vysokorychlostní polohovací systém IR 360 se stěračem, 24 V AC Hlavice s vysokým výkonem pro otáčení a naklápění, kryt kamery, přijímač telemetrie, sestava držáku pro dvě infračervené osvětlovací jednotky, napájení 24 V AC, 50/60 Hz MTC PUPH Držák pro montáž na sloup pro venkovní použití Pro montáž jednotky řady UPH na vrchol sloupu MTC WUPH Nástěnný držák pro venkovní použití pro řadu UPH MTC CORN W Rohový nástavec pro držák MTC WUPH MTC POLE W Nástavec pro montáž držáku MTC-WUPH na sloup Pro montáž jednotky řady UPH na bok sloupu UPH-HWD-230 UPH-HWD-120 UPH-HWD-24 UPH-HWDIR-24 MTC-PUPH MTC-WUPH MTC-CORN-W MTC-POLE-W
