PILY NA KOV. Model MBS 105 V Objednací číslo NÁVOD K OBSLUZE. Pásová pila na kov

Transkript

1 rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr ZÁRUČNÍ LIST nářadí s.r.o. rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr VÝROBEK: NÁVOD K OBSLUZE TYP: Razítko a podpis prodejny: Výrobní číslo nebo kódové číslo výroby: Datum prodeje: Číslo výrobku: PILY NA KOV Pásová pila na kov Model MBS 105 V Objednací číslo Číslo zakázky Razítko: Číslo zakázky Razítko: Číslo zakázky Razítko: nářadí s.r.o. Před spuštěním je nutno si důkladně pročíst tento návod k obsluze a pochopit jej. Návod si dobře uschovejte pro případ, že budete v budoucnu potřebovat nějaké informace. rrrrrvýhradní dovozce pro Českou Republiku - UNICORE nářadí s.r.o. Sídlo firmy: Počernická 120, , Karlovy Vary Stará Role Telefon: , Fax: info@unicore.cz Http: //

2 Obsah Označení Úvod Všeobecné bezpečnostní informace Rozsah dodávky Záruka Pokyny Identifikace stroje Popis stroje Technické údaje Přeprava Provoz Pokyny k obsluze Údržba Objednávání náhradních dílů Technický výkres Seznam náhradních dílů Úvod Záruční podmínky Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta originálu záručního listu bude důvodem k neuznání prodloužené záruční lhůty podle 620/3 občanského zákoníku. Na výrobky je zákazníkovi poskytována záruční doba 36 měsíců ode dne nákupu. Během této doby odstraní autorizovaný servis značky Güde bezplatně veškeré vady výrobku způsobené výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí ve vlastním značkovém servisu. Záruka automaticky zaniká v těchto případech : nebyl-li předložen originál záručního listu včetně prodejního dokladu jedná-li se o přirozené opotřebení funkčních částí výrobku výrobek byl používán v rozporu s návodem k obsluze údaje v záručním listě a dokladech o koupi se liší od údajů uvedených na výrobku závada vznikla v důsledku zásahu do výrobku poškození bylo způsobeno vnějšími vlivy, například znečištěním apod. výrobek je mechanicky poškozen vinou uživatele jedná-li se o běžnou údržbu výrobku ( například promazání, vyčištění stroje,..) Servisní středisko Güde pro Čechy a Moravu : Účelem tohoto návodu k obsluze je předání informací důležitých pro správné a bezpečné používání stroje. Tyto informace jsou výsledkem trvalého a systematického zpracovávání dat a technických zkoušek, které výrobce eviduje a vyhodnocuje, a sice v souladu s interními bezpečnostními předpisy a těmito normami jakosti: EN 89/392, EN , CEI IEC 801, EN 292-2, EN 418, pren 1050, pren Tyto údaje jsou pak předávány výhradně odborným pracovníkům, aby otestovali bezpečnost výrobku ve vztahu k obsluze, stroji, diagnostice chyb a analýze poruchových stavů. Takto se testují jednoduché obslužné kroky a práce související s údržbou stroje, a jsou při tom zcela dodržovány předpisy uvedené na následujících stranách a platné bezpečnostní normy. GÜDE SERVIS CENTRUM Non-stop přímá servisní linka : UNICORE nářadí s.r.o. Počernická Karlovy Vary Stará Role Vedoucí servisu : Informace zákazníkům, prodej ND, reklamace : p. Roman Kafka p. Jan Chylo, p. Martin Čáslava tel. : fax : info@unicore.cz Dokument nedává bližší informace o demontáži a speciální údržbě, neboť tyto činnosti smí provádět výhradně autorizovaná servisní dílna. Abyste stroj mohli používat v souladu s předpisy, musí zůstat návod k obsluze v dobrém stavu a čitelný tak jej budete moci konzultovat v případě potřeby i v budoucnu. Pokud byste měli návod k obsluze v nečitelném stavu nebo byste potřebovali přesnější informace o technických detailech nebo obsluze, obraťte se, prosím, přímo na autorizovaného prodejce ve své blízkosti. Před jakýmkoliv zásahem do stroje nebo jeho obalu je nutno si přesně pročíst pokyny pro používání uvedené v tomto návodu k obsluze. Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (v originálním balení!). Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace. Případné záruční opravy potvrdí servis do záručního listu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 31 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. Pokud nebude shledána závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika ( 500,- Kč / hod. ) a přepravou výrobku zpět vlastník výrobku

3 Seznam náhradních dílů Č. náhradního dílu Obj. č. Č. verze Č. náhrad. dílu Označení Obr. Obj. č. Č Obr. verze Označení Upínací pouzdro Uhlíkové kartáčky Plastová podložka Držák kartáčků Saně Blok motoru Upínací pouzdro Deska Pružná výkyvná páka Kabel se zástrčkou Kolík excentru Vinutí Pružina Třecí plocha Hnací skříň Rotor Ochrana vřetene Regulace otáček Páka Otočný knoflík Vřeteno Deska se stupnicí Základna Svěrací deska Nosná část vřetene Držák kabelu Pojistný kroužek Kryt střenky Pevné vodítko pilového pásu Spínač Plstěný držák Rukojeť Plstěný prvek Ozubené kolo Kuličkové ložisko Kuličkové ložisko Kuličkové ložisko Kabel Matice Skříň Šroub se šestihrannou hlavou Páka malá hřídel Kuličkové ložisko Kroužek z PVC Šnek Pružina Hlavní ozubené kolo Čtyřhranná podložka Hřídelový těsnicí kroužek Nožka Hřídelový těsnicí kroužek Šroub Těsnění Pevná upínací čelist Víko Upínací kolík Hnací kolo Pohyblivá upínací čelist Matice Deska svěráku Pás Speciální podložka Kolo Kroužek z PVC Podložka Otočný segment Saně vodítka pásu Svěrací prvek Svěrací šroub Dorazová tyč Svěrací páka Svěrací šroub Víko skříně Dorazová tyč Kryt skříně svorkovnice Dorazová tyč Nožka Kryt kartáčků Pokud stroj používá několik osob, musí každá z nich dodržovat následující pokyny. Výrobce nepřejímá odpovědnost za poranění nebo škody na věcech či stroji, pokud byl stroj špatně používán nebo nebyly dodrženy bezpečnostní předpisy tohoto návodu k obsluze. Tento návod k obsluze musí stroj provázet po celou dobu jeho životnosti a v každém případě musí být po ruce 10 (deset) let. Doporučujeme jej uložit na známé a snadno přístupné místo (pokud možno spolu s jinými návody k použití). Vysvětlení značek Zastavení stroje Všeobecné bezpečnostní předpisy - Je nutno vždy preventivně zkontrolovat, zda jsou dodržovány minimální bezpečnostní normy, zda instalace a provoz odpovídají předpisům. To zjistíte tím, že zkontrolujte podmínky prostředí, teplotu, vlhkost, osvětlení, vibrace a polétavý prach. - Pilu lze používat venku (stavby, otevřená místa obecně, atd...) i uvnitř ( dílny, laboratoře, atd...), všude tam, kde nehrozí nebezpečí výbuchu nebo požáru. - Před použitím zkontrolujte, zda je plocha podkladu pily rovná, dostatečně nosná a zda se k tomuto účelu hodí z ergonomického hlediska. Nejlepší je pro tento účel pracovní stůl. Používejte rukavice - Vždy předem zkontrolujte, zda je řezaný materiál dobře upevněn ve svěráku a nezpůsobí poranění osob ani poškození věcí. - Štítky na stroji nesnímejte a neničte: jejich význam musí být vždy patrný a nápis by měl zůstat vždy čitelný. V opačném případě je nutno štítky vyměnit za tím účelem se obraťte výhradně na příslušný servis. Odborný personál Důležitý pokyn Vypnout motor, vytáhnout zástrčku! - Nákup jiných než autorizovaných náhradních dílů, ale i minimální změny provedené na stroji nebo otevření stroje zbavují výrobce jakékoliv odpovědnosti pokud jde o správné používání, bezvadnou funkci a bezpečnost pro osoby i věci

4 - Je přísně zakázáno otvírat ústrojí a bezpečnostní zařízení stroje. Technický výkres - Zbytky materiálu likvidujte podle platných předpisů. Veškerou údržbu mimo prací, které jsou zvlášť popsány v tomto návodu k obsluze, smí provádět pouze odborníci, tedy autorizované servisní dílny. Rozsah dodávky Stacionární pásová pila se dodává připravená k použití. Dodává se zabalená v kartonové krabici a chráněná kartonovou deskou. Obalový materiál je nutno likvidovat v souladu s platnými zákony o ochraně životního prostředí. Stroj obsahuje tuto výbavu: - pásová pila 1140x13x0,65 mm M2(bimetalická), dělení 8-12 kroků; - upínák řezaného materiálu ; - návod k obsluze; Gewährleistungszertifikat Záruka Záruční doba tohoto stroje činí 36 měsíců od data koupě; záruka platí pouze tehdy, byly-li dodrženy všechny předpisy z potvrzení o záruce a z tohoto návodu k obsluze. Při vybalování zkontrolujte, zda je stroj v bezvadném stavu a zda byly dodány všechny popsané součásti; výrobce odpovídá za závady nebo chybějící díly pouze pět dní po expedici. Pokyny - Stacionární pásová pila byla koncipována a konstruována pro používání na pracovním stole a je vybavena ochrannými zařízeními. Lze na ní řezat kovy všeho druhy do průměru nebo tloušťce do 105 mm. - S jakýmkoliv jiným používáním výrobce nepočítal, a proto neodpovídá za poranění a škody způsobené při používání pily jiným způsobem

5 Při prvních 4-6 řezech (po výměně pilového pásu) vyvíjejte pouze lehký tlak, abyste zvýšili životnost pilového pásu. - Stroj nenechávejte delší dobu běžet naprázdno. - Neřezejte temperované nebo zacementované kusy oceli. Na konci každé práce Každou součást stroje pečlivě vyčistěte. Odstraňte odpad a piliny. Identifikace stroje Údaje potřebné k identifikaci stroje najdete na štítcích na vnější straně stroje. K důležitým údajům patří: Pravidelná údržba Kontrolujte délku a výkonnost kartáčků elektrického motoru; jsou-li kartáčky kratší než 6 mm, je nutno je vyměnit za shodné kartáčky. Převodovka je bezúdržbová, neboť pracuje s mazacími tuky LONG-LIFE. Objednávání náhradních dílů Je nutno přesně uvést: objednací číslo stroje; číslo položky náhradního dílu; požadovaný počet pro každou součást; úplnou adresu firmy Použití jiných než originálních náhradních dílů zbavuje výrobce jakéhokoliv ručení. Technický výkres A) Výrobce F) Objednací číslo B) Model G) Sériové číslo C) Výkon motoru (W/kW) H) Číslo verze D) Napětí (V) I) Hmotnost (kg) E) Kód EAN J) Rok výroby Je přísně zakázáno tyto štítky odmontovat nebo poškodit. Pokud by přesto došlo k jejich poškození, obraťte se vždy a výhradně na příslušný zákaznický servis. Při žádosti o jakékoliv informace nebo přesnější technické údaje v souvislosti s tímto strojem je třeba vždy uvést: model sériové číslo číslo verze viz následující strana Popis stroje - Přenosná pásová pila, tvořená pevným pracovním stolem, otočnou hlavou se šroubovou aretací pro řezání pod úhlem, s regulací rychlosti, svěrákem na upnutí řezaného materiálu a s nástroji

6 - Stroj lze použít pro řezy na sucho (0 až 45 vlevo), a sice pro materiály, které mají níže uvedené vlastnosti. Při používání musí být dodrženy podmínky prostředí, meze stanovené výrobcem a platné bezpečnostní a hygienické normy. Popis se vztahuje na způsob používání stroje, pro který byl stroj vyvinut a konstruován a opatřen ochrannými zařízeními. Jiné používání popř. nedodržení níže uvedených technických parametrů může mít za následek ohrožení osob nebo poškození věcí. Obr. 2 Údržba Výměna pilového pásu Výměnu pilového pásu je dovoleno provádět pouze s ochrannými rukavicemi! Odmontujte desku (24) pohyblivého vodítka pilového pásu. Odstraňte kryt (5). Páku (6) otočte do polohy Vytáhněte pilový pás (12). Vložte nový pilový pás a při tom dbejte na směr řezání. Nový pilový pás umístěte nejprve mezi válečky vodítka pilového pásu a pak mezi gumové řemenice (25). Páku (6) otočte do polohy +. Páku (6) otočte až k zarážce. Pilový pás se pak automaticky nastaví při prvních otáčkách motoru do polohy řezání. Namontujte zpět kryt (5) a desku (24) pohyblivého vodítka pilového pásu. Obr. 3 Obr

7 Držení těla obsluhy Prostorové uspořádání stroje a řezaného materiálu musí obsluze umožnit dobrý přehled o průběhu pracovní operace a současné dodržení bezpečnostních předpisů. V této fázi je třeba zkontrolovat přístupnost startovacího knoflíku (obr. 2 / pol. 8) a regulátoru rychlosti (obr. 2 / pol. 9), dále volný výhled na nástroj, okolí stroje a podstavec stroje. Musí být zajištěno dostatečné osvětlení. Obr. 5 Je přísně zakázáno instalovat nebo používat stroj v prostředí s nebezpečím výbuchu nebo požáru. Obr. 6 Je zakázáno používat pilu pro jiné činnosti než ty, se kterými počítal výrobce. Zkontrolujte, zda by provoz pily nemohl vést k nebezpečným situacím pro osoby nebo věci. Pokud by došlo k poruchám provozu, je nutno stroj ihned zastavit a zjistit druh poruchy a její důvody. V případě potřeby se obraťte na autorizovanou servisní dílnu. Je přísně zakázáno překračovat řezný výkon uvedený výrobcem. Spuštění stroje Povolte spínač mechanické pojistky tak, že bezpečnostní zařízení (oranžové) (obr. 2 / pol. 8) posunete dolů, pak stlačte a normálním tlakem začněte řezat. Pokyny pro obsluhu 1 Podstavec 14 Otočný segment 90 2 Přepravní pojistka 15 Napájecí kabel 3 Pohon svěráku 16 Svěrací součást 4 Svěrák / upínák řezaného materiálu 17 Speciální kotouč 5 Těleso stroje 18 Stupnice 6 Páka pro napínání pilového pásu 19 Matice 7 Rukojeť 20 Dorazová tyč 8 Spínač ZAP/VYP 21 Upevňovací šroub 9 Nastavení rychlosti řezání 22 Svěrací šroub 10 Páka pro upevnění vodítka pásu 23 Dorazová tyč 11 Vodítko pilového pásu 24 Deska pohyblivého vodítka 12 Pilový pás 25 Gumová řemenice 13 Elektromotor Při prvním spuštění dělá stroj velký hluk (z důvodu normálního záběhu ozubených kol v převodech); tento hluk zmizí po cca osmi hodinách provozu; hladina hluku zůstane v každém případě na hodnotě 78 dba nebo pod ní. Je absolutně zakázáno: Mazat pilový pás před provozem, během něho nebo po něm. Používat pilu bez namontovaného a správně nastaveného vodítka pilového pásu Používat pilu bez zadního krytu Přidržovat řezaný materiál rukou Výrobce nepřebírá: odpovědnost za škody jakéhokoliv druhu a rozsahu, způsobené nerozumným používáním stroje, nedodržením bezpečnostních předpisů uvedených v této příručce nebo jen lehkými změnami či otevřením stroje. Změny na stroji a jeho otevření mimo to způsobí zánik nároků plynoucích ze záruky. Technické údaje Rozměry (š x d x c) Pilový pás Výkon motoru Napájecí napětí Řezný výkon (obdélníkový mat.) Řezný výkon (kruhový mat.) Rychlost: Hmotnost 620 x 530 x 580 mm 1140 x 13 x 0,95 mm 1500 W 230 V/50 Hz 90 /100 x 105 mm 45 /55 x 60 mm 90 /o 100 mm 45 /o 55 mm m/min. cca 20 kg

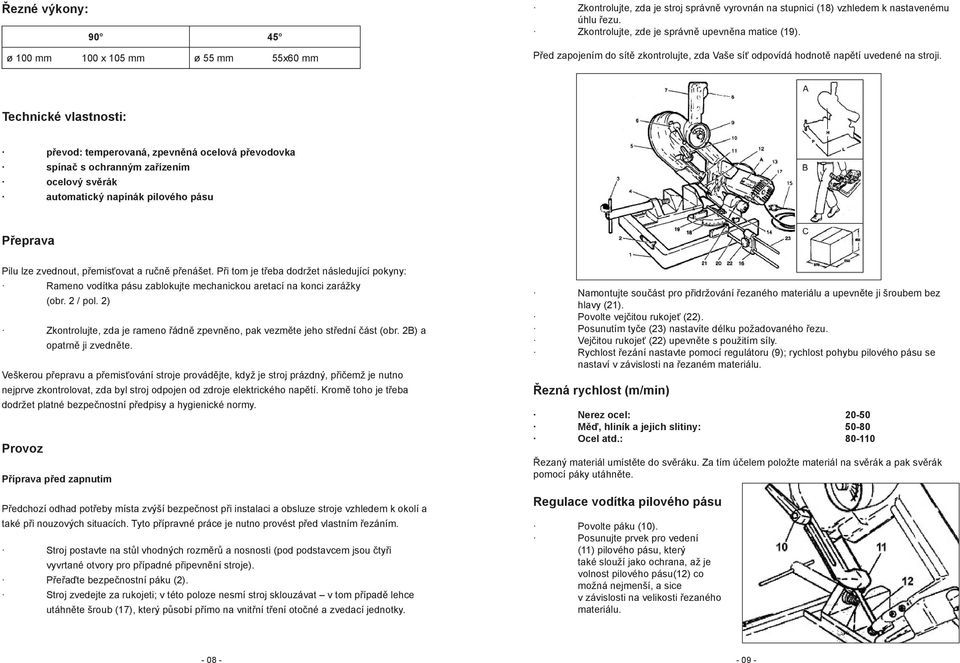

8 Řezné výkony: ø 100 mm 100 x 105 mm ø 55 mm 55x60 mm Zkontrolujte, zda je stroj správně vyrovnán na stupnici (18) vzhledem k nastavenému úhlu řezu. Zkontrolujte, zde je správně upevněna matice (19). Před zapojením do sítě zkontrolujte, zda Vaše síť odpovídá hodnotě napětí uvedené na stroji. Technické vlastnosti: převod: temperovaná, zpevněná ocelová převodovka spínač s ochranným zařízením ocelový svěrák automatický napínák pilového pásu Přeprava Pilu lze zvednout, přemisťovat a ručně přenášet. Při tom je třeba dodržet následující pokyny: Rameno vodítka pásu zablokujte mechanickou aretací na konci zarážky (obr. 2 / pol. 2) Zkontrolujte, zda je rameno řádně zpevněno, pak vezměte jeho střední část (obr. 2B) a opatrně ji zvedněte. Veškerou přepravu a přemisťování stroje provádějte, když je stroj prázdný, přičemž je nutno nejprve zkontrolovat, zda byl stroj odpojen od zdroje elektrického napětí. Kromě toho je třeba dodržet platné bezpečnostní předpisy a hygienické normy. Provoz Příprava před zapnutím Předchozí odhad potřeby místa zvýší bezpečnost při instalaci a obsluze stroje vzhledem k okolí a také při nouzových situacích. Tyto přípravné práce je nutno provést před vlastním řezáním. Stroj postavte na stůl vhodných rozměrů a nosnosti (pod podstavcem jsou čtyři vyvrtané otvory pro případné připevnění stroje). Přeřaďte bezpečnostní páku (2). Stroj zvedejte za rukojeti; v této poloze nesmí stroj sklouzávat v tom případě lehce utáhněte šroub (17), který působí přímo na vnitřní tření otočné a zvedací jednotky. Namontujte součást pro přidržování řezaného materiálu a upevněte ji šroubem bez hlavy (21). Povolte vejčitou rukojeť (22). Posunutím tyče (23) nastavíte délku požadovaného řezu. Vejčitou rukojeť (22) upevněte s použitím síly. Rychlost řezání nastavte pomocí regulátoru (9); rychlost pohybu pilového pásu se nastaví v závislosti na řezaném materiálu. Řezná rychlost (m/min) Nerez ocel: Měď, hliník a jejich slitiny: Ocel atd.: Řezaný materiál umístěte do svěráku. Za tím účelem položte materiál na svěrák a pak svěrák pomocí páky utáhněte. Regulace vodítka pilového pásu Povolte páku (10). Posunujte prvek pro vedení (11) pilového pásu, který také slouží jako ochrana, až je volnost pilového pásu(12) co možná nejmenší, a sice v závislosti na velikosti řezaného materiálu
