2 Obsah Adash - tradice firmy 4 Adash - vybrané reference 5 Napsali o nás... 5 Přenosné přístroje 6 On-line systémy 12 Software 15 Služby 19 Příslušenství 20 Poznámky 22 Krátké vysvětlení některých pojmů Veškeré stroje při provozu kmitají - vykazují vibrace. V důsledku různých budících sil stroj kmitá mezi krajními polohami a vykazuje různé typy vibrací. Úkolem diagnostiky je podle změřeného signálu určit zdroj budících sil - příčinu poruchového stavu. Je velmi obtížné spolehlivě určit provozní stav na základě jednoho měření. Samotná vibrační diagnostika je postavena na vývoji a sledování časových trendů vibračních hodnot. Četnost měření závisí na typu stroje, jeho zatížení, důležitosti pro provoz a mnoha dalších parametrech. Pokud má být diagnostika efektivní, pak lze připustit měření každý měsíc nebo častěji. Delší časový interval již výrazně snižuje úspěšnost. Některé typy strojů je nutné měřit stále - souvisle. Co se týče vyhodnocení dat vzhledem k normám, pak se dnes používá jako hlavní norma ISO Pro některé specifi cké typy strojů existují také speciální normy. Je nutné zdůraznit, že již byl opuštěn princip obecných limitních hodnot. Tzn. v normě již nenajdeme limitní hodnotu vibrací, kdy pokud má signál menší hodnotu, pak bylo vše v pořádku a jestliže naměřená hodnota převyšovala limit, tak je třeba zásah údržby. Dnešní pojetí diagnostiky již staví zásadně na časovém vývoji naměřených hodnot vibrací. Jestliže začne trend mít vzrůstající charakter, pak to znamená zhoršující se stav stroje. Samotná hodnota vibrací má až druhotnou důležitost. Co je nejdůležitější? Je to především zajištění opakovatelnosti měření, tj. zajištění stejných podmínek pro každé jednotlivé měření. Příprava měřícího místa na stroji osazením měřící podložky je dnes naprostou nutností. Samotné měření může být prováděno dvěma způsoby. Buď použitím přenosného měřícího přístroje a obcházením všech strojů (off-line způsob) nebo instalací speciálních měřících systémů přímo na stroj a souvislým (kontinuálním) sběrem dat (on-line způsob). Rozhodnutí, kdy stačí off-line způsob a kdy je nutné nasadit on-line způsob, závisí na mnoha faktorech. Obvykle nutnou podmínkou pro nasazení on-line systému je vysoká důležitost stroje pro provoz podniku. Pro ukládání, zpracování a archivaci dat se používá software. Jeho použití přináší mnohem vyšší komfort a při velkém počtu strojů je jeho použití již nezbytné. Pro menší aplikace lze pouze srovnávat aktuální hodnoty s tabulkou předepsaných limitů pro jednotlivé stroje. Takovou tabulku Vám samozřejmě rádi vytvoříme. V tomto případě není nutné ihned investovat do software. Jaké poruchy strojů lze na základě měření vibrací určit? Na tuto otázku nelze odpovědět vyčerpávajícím způsobem, protože vibrace stroje reagují velmi citlivě na jakoukoliv změnu provozních podmínek. Tím chceme říci, že možnosti diagnostiky jsou velmi široké. Jako základní typy závad lze uvést především nevyváženost, mechanická uvolnění, nesouosost, poškození či opotřebení ložisek, poruchy převodů apodobně. Standardním úkolem diagnostiky je zabránit nečekaným poruchám strojů a odstávkám výroby. V současné době nabývá na významu také diagnostika obráběcích strojů, kde je potřeba zabránit nikoliv poruše, ale takové změně stavu stroje, která má za následek snížení kvality výrobků. 2

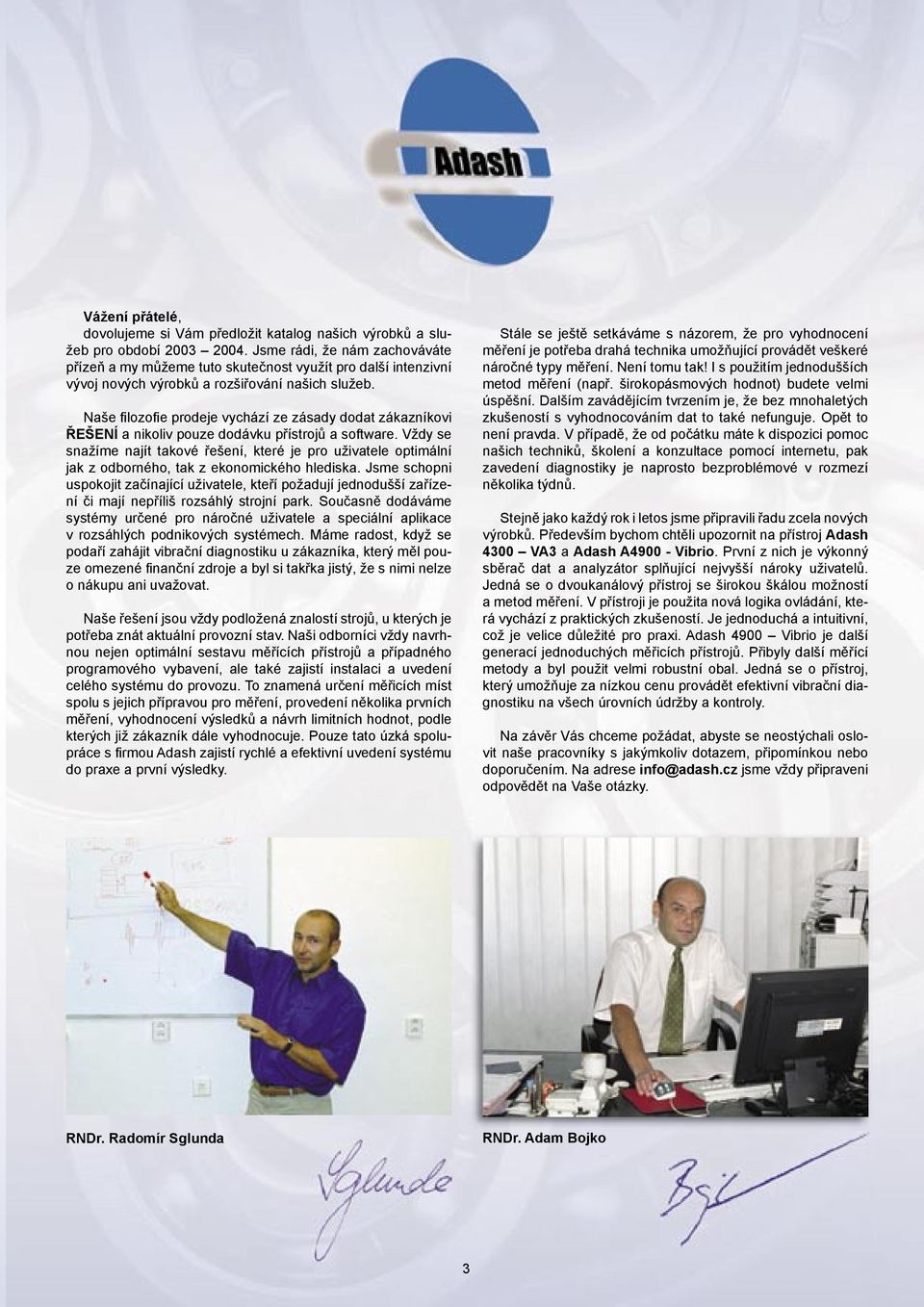

3 Vážení přátelé, dovolujeme si Vám předložit katalog našich výrobků a služeb pro období Jsme rádi, že nám zachováváte přízeň a my můžeme tuto skutečnost využít pro další intenzivní vývoj nových výrobků a rozšiřování našich služeb. Naše fi lozofi e prodeje vychází ze zásady dodat zákazníkovi ŘEŠENÍ a nikoliv pouze dodávku přístrojů a software. Vždy se snažíme najít takové řešení, které je pro uživatele optimální jak z odborného, tak z ekonomického hlediska. Jsme schopni uspokojit začínající uživatele, kteří požadují jednodušší zařízení či mají nepříliš rozsáhlý strojní park. Současně dodáváme systémy určené pro náročné uživatele a speciální aplikace v rozsáhlých podnikových systémech. Máme radost, když se podaří zahájit vibrační diagnostiku u zákazníka, který měl pouze omezené fi nanční zdroje a byl si takřka jistý, že s nimi nelze o nákupu ani uvažovat. Naše řešení jsou vždy podložená znalostí strojů, u kterých je potřeba znát aktuální provozní stav. Naši odborníci vždy navrhnou nejen optimální sestavu měřících přístrojů a případného programového vybavení, ale také zajistí instalaci a uvedení celého systému do provozu. To znamená určení měřicích míst spolu s jejich přípravou pro měření, provedení několika prvních měření, vyhodnocení výsledků a návrh limitních hodnot, podle kterých již zákazník dále vyhodnocuje. Pouze tato úzká spolupráce s fi rmou Adash zajistí rychlé a efektivní uvedení systému do praxe a první výsledky. Stále se ještě setkáváme s názorem, že pro vyhodnocení měření je potřeba drahá technika umožňující provádět veškeré náročné typy měření. Není tomu tak! I s použitím jednodušších metod měření (např. širokopásmových hodnot) budete velmi úspěšní. Dalším zavádějícím tvrzením je, že bez mnohaletých zkušeností s vyhodnocováním dat to také nefunguje. Opět to není pravda. V případě, že od počátku máte k dispozici pomoc našich techniků, školení a konzultace pomocí internetu, pak zavedení diagnostiky je naprosto bezproblémové v rozmezí několika týdnů. Stejně jako každý rok i letos jsme připravili řadu zcela nových výrobků. Především bychom chtěli upozornit na přístroj Adash 4300 VA3 a Adash A Vibrio. První z nich je výkonný sběrač dat a analyzátor splňující nejvyšší nároky uživatelů. Jedná se o dvoukanálový přístroj se širokou škálou možností a metod měření. V přístroji je použita nová logika ovládání, která vychází z praktických zkušeností. Je jednoduchá a intuitivní, což je velice důležité pro praxi. Adash 4900 Vibrio je další generací jednoduchých měřicích přístrojů. Přibyly další měřící metody a byl použit velmi robustní obal. Jedná se o přístroj, který umožňuje za nízkou cenu provádět efektivní vibrační diagnostiku na všech úrovních údržby a kontroly. Na závěr Vás chceme požádat, abyste se neostýchali oslovit naše pracovníky s jakýmkoliv dotazem, připomínkou nebo doporučením. Na adrese info@adash.cz jsme vždy připraveni odpovědět na Vaše otázky. RNDr. Radomír Sglunda RNDr. Adam Bojko 3

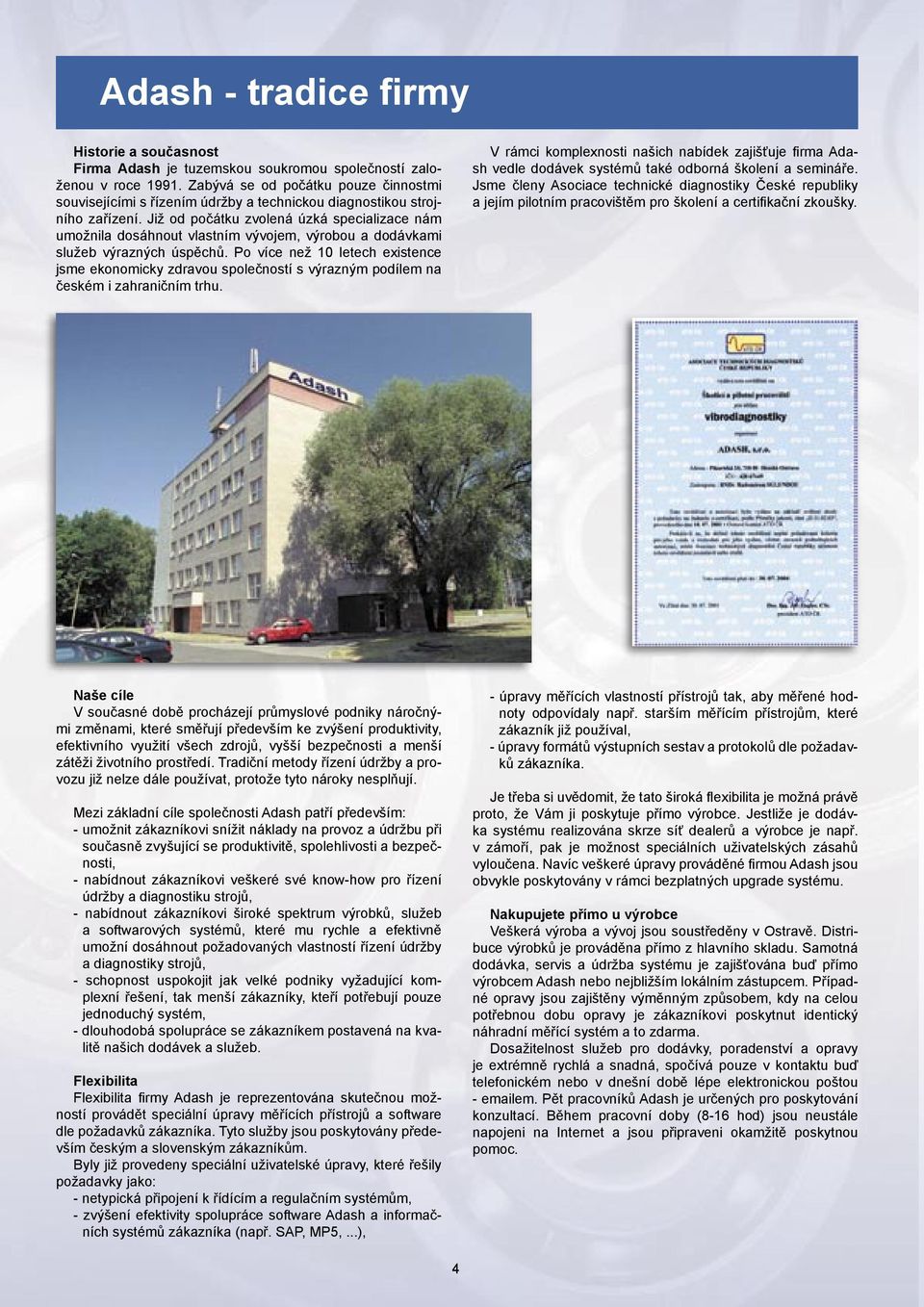

4 Adash - tradice firmy Historie a současnost Firma Adash je tuzemskou soukromou společností založenou v roce Zabývá se od počátku pouze činnostmi souvisejícími s řízením údržby a technickou diagnostikou strojního zařízení. Již od počátku zvolená úzká specializace nám umožnila dosáhnout vlastním vývojem, výrobou a dodávkami služeb výrazných úspěchů. Po více než 10 letech existence jsme ekonomicky zdravou společností s výrazným podílem na českém i zahraničním trhu. V rámci komplexnosti našich nabídek zajišťuje fi rma Adash vedle dodávek systémů také odborná školení a semináře. Jsme členy Asociace technické diagnostiky České republiky a jejím pilotním pracovištěm pro školení a certifi kační zkoušky. Naše cíle V současné době procházejí průmyslové podniky náročnými změnami, které směřují především ke zvýšení produktivity, efektivního využití všech zdrojů, vyšší bezpečnosti a menší zátěži životního prostředí. Tradiční metody řízení údržby a provozu již nelze dále používat, protože tyto nároky nesplňují. Mezi základní cíle společnosti Adash patří především: - umožnit zákazníkovi snížit náklady na provoz a údržbu při současně zvyšující se produktivitě, spolehlivosti a bezpečnosti, - nabídnout zákazníkovi veškeré své know-how pro řízení údržby a diagnostiku strojů, - nabídnout zákazníkovi široké spektrum výrobků, služeb a softwarových systémů, které mu rychle a efektivně umožní dosáhnout požadovaných vlastností řízení údržby a diagnostiky strojů, - schopnost uspokojit jak velké podniky vyžadující komplexní řešení, tak menší zákazníky, kteří potřebují pouze jednoduchý systém, - dlouhodobá spolupráce se zákazníkem postavená na kvalitě našich dodávek a služeb. Flexibilita Flexibilita fi rmy Adash je reprezentována skutečnou možností provádět speciální úpravy měřících přístrojů a software dle požadavků zákazníka. Tyto služby jsou poskytovány především českým a slovenským zákazníkům. Byly již provedeny speciální uživatelské úpravy, které řešily požadavky jako: - netypická připojení k řídícím a regulačním systémům, - zvýšení efektivity spolupráce software Adash a informačních systémů zákazníka (např. SAP, MP5,...), - úpravy měřících vlastností přístrojů tak, aby měřené hodnoty odpovídaly např. starším měřícím přístrojům, které zákazník již používal, - úpravy formátů výstupních sestav a protokolů dle požadavků zákazníka. Je třeba si uvědomit, že tato široká fl exibilita je možná právě proto, že Vám ji poskytuje přímo výrobce. Jestliže je dodávka systému realizována skrze síť dealerů a výrobce je např. v zámoří, pak je možnost speciálních uživatelských zásahů vyloučena. Navíc veškeré úpravy prováděné fi rmou Adash jsou obvykle poskytovány v rámci bezplatných upgrade systému. Nakupujete přímo u výrobce Veškerá výroba a vývoj jsou soustředěny v Ostravě. Distribuce výrobků je prováděna přímo z hlavního skladu. Samotná dodávka, servis a údržba systému je zajišťována buď přímo výrobcem Adash nebo nejbližším lokálním zástupcem. Případné opravy jsou zajištěny výměnným způsobem, kdy na celou potřebnou dobu opravy je zákazníkovi poskytnut identický náhradní měřící systém a to zdarma. Dosažitelnost služeb pro dodávky, poradenství a opravy je extrémně rychlá a snadná, spočívá pouze v kontaktu buď telefonickém nebo v dnešní době lépe elektronickou poštou - em. Pět pracovníků Adash je určených pro poskytování konzultací. Během pracovní doby (8-16 hod) jsou neustále napojeni na Internet a jsou připraveni okamžitě poskytnou pomoc. 4

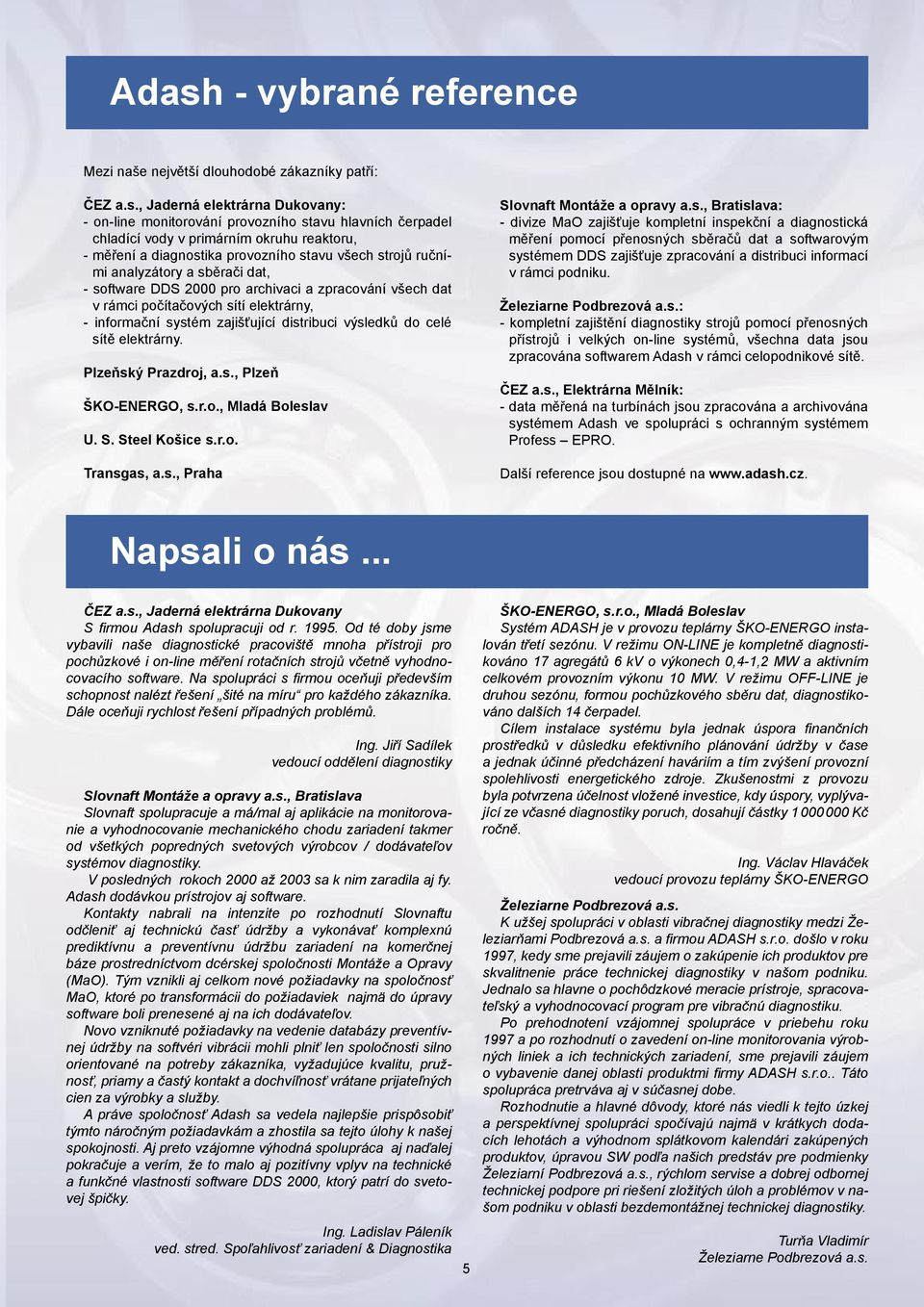

5 Adash - vybrané reference Mezi naše největší dlouhodobé zákazníky patří: ČEZ a.s., Jaderná elektrárna Dukovany: - on-line monitorování provozního stavu hlavních čerpadel chladící vody v primárním okruhu reaktoru, - měření a diagnostika provozního stavu všech strojů ručními analyzátory a sběrači dat, - software DDS 2000 pro archivaci a zpracování všech dat v rámci počítačových sítí elektrárny, - informační systém zajišťující distribuci výsledků do celé sítě elektrárny. Plzeňský Prazdroj, a.s., Plzeň ŠKO-ENERGO, s.r.o., Mladá Boleslav U. S. Steel Košice s.r.o. Transgas, a.s., Praha Slovnaft Montáže a opravy a.s., Bratislava: - divize MaO zajišťuje kompletní inspekční a diagnostická měření pomocí přenosných sběračů dat a softwarovým systémem DDS zajišťuje zpracování a distribuci informací v rámci podniku. Železiarne Podbrezová a.s.: - kompletní zajištění diagnostiky strojů pomocí přenosných přístrojů i velkých on-line systémů, všechna data jsou zpracována softwarem Adash v rámci celopodnikové sítě. ČEZ a.s., Elektrárna Mělník: - data měřená na turbínách jsou zpracována a archivována systémem Adash ve spolupráci s ochranným systémem Profess EPRO. Další reference jsou dostupné na Napsali o nás... ČEZ a.s., Jaderná elektrárna Dukovany S fi rmou Adash spolupracuji od r Od té doby jsme vybavili naše diagnostické pracoviště mnoha přístroji pro pochůzkové i on-line měření rotačních strojů včetně vyhodnocovacího software. Na spolupráci s fi rmou oceňuji především schopnost nalézt řešení šité na míru pro každého zákazníka. Dále oceňuji rychlost řešení případných problémů. Ing. Jiří Sadílek vedoucí oddělení diagnostiky Slovnaft Montáže a opravy a.s., Bratislava Slovnaft spolupracuje a má/mal aj aplikácie na monitorovanie a vyhodnocovanie mechanického chodu zariadení takmer od všetkých popredných svetových výrobcov / dodávateľov systémov diagnostiky. V posledných rokoch 2000 až 2003 sa k nim zaradila aj fy. Adash dodávkou prístrojov aj software. Kontakty nabrali na intenzite po rozhodnutí Slovnaftu odčleniť aj technickú časť údržby a vykonávať komplexnú prediktívnu a preventívnu údržbu zariadení na komerčnej báze prostredníctvom dcérskej spoločnosti Montáže a Opravy (MaO). Tým vznikli aj celkom nové požiadavky na spoločnosť MaO, ktoré po transformácii do požiadaviek najmä do úpravy software boli prenesené aj na ich dodávateľov. Novo vzniknuté požiadavky na vedenie databázy preventívnej údržby na softvéri vibrácii mohli plniť len spoločnosti silno orientované na potreby zákazníka, vyžadujúce kvalitu, pružnosť, priamy a častý kontakt a dochvíľnosť vrátane prijateľných cien za výrobky a služby. A práve spoločnosť Adash sa vedela najlepšie prispôsobiť týmto náročným požiadavkám a zhostila sa tejto úlohy k našej spokojnosti. Aj preto vzájomne výhodná spolupráca aj naďalej pokračuje a verím, že to malo aj pozitívny vplyv na technické a funkčné vlastnosti software DDS 2000, ktorý patrí do svetovej špičky. Ing. Ladislav Páleník ved. stred. Spoľahlivosť zariadení & Diagnostika 5 ŠKO-ENERGO, s.r.o., Mladá Boleslav Systém ADASH je v provozu teplárny ŠKO-ENERGO instalován třetí sezónu. V režimu ON-LINE je kompletně diagnostikováno 17 agregátů 6 kv o výkonech 0,4-1,2 MW a aktivním celkovém provozním výkonu 10 MW. V režimu OFF-LINE je druhou sezónu, formou pochůzkového sběru dat, diagnostikováno dalších 14 čerpadel. Cílem instalace systému byla jednak úspora fi nančních prostředků v důsledku efektivního plánování údržby v čase a jednak účinné předcházení haváriím a tím zvýšení provozní spolehlivosti energetického zdroje. Zkušenostmi z provozu byla potvrzena účelnost vložené investice, kdy úspory, vyplývající ze včasné diagnostiky poruch, dosahují částky Kč ročně. Ing. Václav Hlaváček vedoucí provozu teplárny ŠKO-ENERGO Železiarne Podbrezová a.s. K užšej spolupráci v oblasti vibračnej diagnostiky medzi Železiarňami Podbrezová a.s. a fi rmou ADASH s.r.o. došlo v roku 1997, kedy sme prejavili záujem o zakúpenie ich produktov pre skvalitnenie práce technickej diagnostiky v našom podniku. Jednalo sa hlavne o pochôdzkové meracie prístroje, spracovateľský a vyhodnocovací program pre vibračnú diagnostiku. Po prehodnotení vzájomnej spolupráce v priebehu roku 1997 a po rozhodnutí o zavedení on-line monitorovania výrobných liniek a ich technických zariadení, sme prejavili záujem o vybavenie danej oblasti produktmi fi rmy ADASH s.r.o.. Táto spolupráca pretrváva aj v súčasnej dobe. Rozhodnutie a hlavné dôvody, ktoré nás viedli k tejto úzkej a perspektívnej spolupráci spočívajú najmä v krátkych dodacích lehotách a výhodnom splátkovom kalendári zakúpených produktov, úpravou SW podľa našich predstáv pre podmienky Železiarní Podbrezová a.s., rýchlom servise a dobrej odbornej technickej podpore pri riešení zložitých úloh a problémov v našom podniku v oblasti bezdemontážnej technickej diagnostiky. Turňa Vladimír Železiarne Podbrezová a.s.

6 Přenosné přístroje Jsou určeny pro měření vibrací a vyhodnocení naměřených dat. Všechny nabízené typy umožňují provádět plnohodnotnou a efektivní diagnostiku. Přístroje jsou určeny ke zjišťování stavu ložisek, mazání a mechanických poruch celého stroje (nevyváženost, nesouosost, mechanické uvolnění, kavitace, rezonanční problémy, ). Složitější přístroje umožňují aplikovat spektrální FFT analýzu, analýzu časových záznamů, měření rozběhů a doběhů, řadovou analýzu. Rozdíly mezi přístroji jsou v šířce nabídky měřících metod a v možnostech spolupráce se software pro počítač. V mnoha přístrojích jsou již přednastaveny nejvhodnější sady měřících metod, což usnadňuje orientaci a práci především začátečníkům. Přístroje jsou dodávány v různých modifi kacích, které se liší vybavením a cenou. Lze tak zvolit přístroj, který nejlépe uspokojí požadavky zákazníka za optimální cenu. Přechod z nižší úrovně na vyšší je prováděn pouhou výměnou vnitřního programového vybavení - fi rmware. Důležité je, že cena dokupovaných modulů odpovídá přesně rozdílu nákupních cen. Je lhostejné zda pořídíte ihned dražší variantu, či zda postupně dokupujete další moduly. Ovládání všech přístrojů je velmi intuitivní a tato jednoduchost urychluje používání pro i začátečníky. Pro archivaci a další analýzu dat je určen především expertní softwarový systém DDS 2000, který je vhodný jak pro zkušené, tak i pro začínající pracovníky. Jsou dostupné také programy jednodušší - A4000 Download. S některými přístroji lze provádět provozní vyvažování strojů, kdy není nutno demontovat rotor a celý stroj je vyvažován v provozních podmínkách. Modul vyvažování umožňuje práci v jedné a ve dvou rovinách. Speciální průvodce vede uživatele celým procesem vyvažování. Přenosné přístroje jsou volitelně dodávány také v jiskrově bezpečném provedení. A4900 Vibrio Novinka! Přístroj Adash 4900 Vibrio je jednoduchý měřící přístroj pro základní měření vibrací. Vyznačuje se extrémně jednoduchým ovládáním a snadným zaškolením jeho uživatelů. Jedná se o nejjednodušší vibrodiagnostický přístroj vyráběný fi rmou Adash. I přesto je plně digitální a je dodáván v profesionálním provedení s externím snímačem a magnetem pro eliminaci subjektivního ručního přítlaku, který je používán u tzv. měřících per. Přístroj A4900 Vibrio je novinkou roku Přístroj A4900 Vibrio umožňuje provádět řadu základních vibrodiagnostických měřících metod. Přístroj A4900 Vibrio je vybaven rovněž speciálními metodami B (Bearing) pro měření stavu běžných ložisek a LB (Large/ Low Speed Bearing) pro měření stavu velkých ložisek na nízko-otáčkových strojích. Veškeré výpočty hodnot jsou TRUE-RMS nebo TRUE-Peak. Velmi užitečná je také funkce stetoskopu, tzn. poslechu vibračního signálu. Přístroj A4900 Vibrio je vybaven výstupem pro sluchátka s možností regulace hlasitosti signálu pro poslech. Lidské ucho je velmi citlivý diagnostický nástroj především pro diagnostiku ložisek a převodovek. Přístroj je určen pro nasazení přímo v údržbě či jako užitečný doplněk měřících přístrojů vyšších řad. Jedná se také o výhodnou variantu pro vibrační diagnostiku malých provozů, kde se nevyplatí pořízení dražších přístrojů. Je určen pro pracovníky zabývající se údržbou strojů, inspekční činností, kontrolou výrobků, přejímkou strojů atd. Standardně se přístroj A4900 dodává jako kompletní měřící sada v praktickém transportním kufříku. Měřící sada obsahuje: - měřící přístroj A4900, - snímač vibrací, - kroucený kabel, - magnet pro upevnění snímače, - měřící hrot, - miniaturní sluchátka, - návod k použití. A4900 Vibrio Vstupy ICP pro snímač vibrací 100 mv/g (napájení ICP ), max. vstupní napětí AC +/- 10 V (tj.+/- 100 g pro 100 mv/g) Výstupy PHONES pro sluchátka a pro připojení externího nahrávacího zařízení (Minidisc, PC,...) Měřící metody Snímač Zobrazení Indikace Napájení Rozměry Hmotnost Krytí IP 42 efektivní rychlost vibrací (VEL RMS) v mm/s v pásmu 10 Hz (1 Hz) až 1 khz zrychlení vibrací (ACC): LIN RMS/Peak ( acc v pásmu 0,8 Hz-16 khz) B (Bearing) RMS/Peak ( acc v pásmu 5 khz-16 khz) LB ( Large/Low Speed Bearing) RMS/Peak ( acc v pásmu 500 Hz-16 khz) Měření otáček 0, CPS 100 mv/g ( lze dodat i jinou citlivost), napájení ICP současně dvě digitálně zobrazované hodnoty OVR přebuzení vstupů ERR chyba snímače nebo kabelu 2 ks alkalických článků 1,5 V nebo akumulátorů 1,2 V (velikost AA) 170 x 60 x 30 mm 313 g (včetně akumulátorů) 6

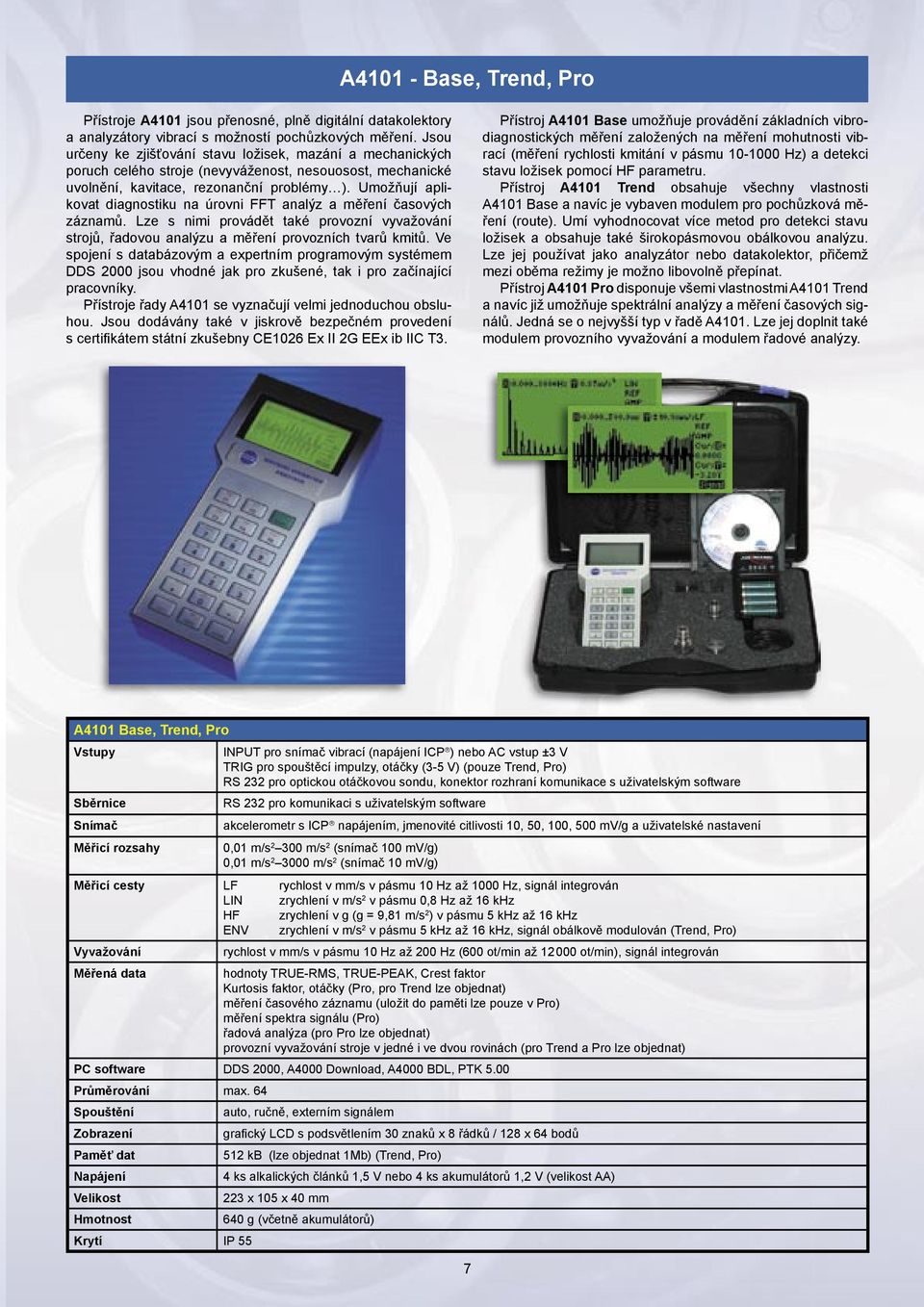

7 A Base, Trend, Pro Přístroje A4101 jsou přenosné, plně digitální datakolektory a analyzátory vibrací s možností pochůzkových měření. Jsou určeny ke zjišťování stavu ložisek, mazání a mechanických poruch celého stroje (nevyváženost, nesouosost, mechanické uvolnění, kavitace, rezonanční problémy ). Umožňují aplikovat diagnostiku na úrovni FFT analýz a měření časových záznamů. Lze s nimi provádět také provozní vyvažování strojů, řadovou analýzu a měření provozních tvarů kmitů. Ve spojení s databázovým a expertním programovým systémem DDS 2000 jsou vhodné jak pro zkušené, tak i pro začínající pracovníky. Přístroje řady A4101 se vyznačují velmi jednoduchou obsluhou. Jsou dodávány také v jiskrově bezpečném provedení s certifi kátem státní zkušebny CE1026 Ex II 2G EEx ib IIC T3. Přístroj A4101 Base umožňuje provádění základních vibrodiagnostických měření založených na měření mohutnosti vibrací (měření rychlosti kmitání v pásmu Hz) a detekci stavu ložisek pomocí HF parametru. Přístroj A4101 Trend obsahuje všechny vlastnosti A4101 Base a navíc je vybaven modulem pro pochůzková měření (route). Umí vyhodnocovat více metod pro detekci stavu ložisek a obsahuje také širokopásmovou obálkovou analýzu. Lze jej používat jako analyzátor nebo datakolektor, přičemž mezi oběma režimy je možno libovolně přepínat. Přístroj A4101 Pro disponuje všemi vlastnostmi A4101 Trend a navíc již umožňuje spektrální analýzy a měření časových signálů. Jedná se o nejvyšší typ v řadě A4101. Lze jej doplnit také modulem provozního vyvažování a modulem řadové analýzy. A4101 Base, Trend, Pro Vstupy Sběrnice Snímač Měřicí rozsahy INPUT pro snímač vibrací (napájení ICP ) nebo AC vstup ±3 V TRIG pro spouštěcí impulzy, otáčky (3-5 V) (pouze Trend, Pro) RS 232 pro optickou otáčkovou sondu, konektor rozhraní komunikace s uživatelským software RS 232 pro komunikaci s uživatelským software akcelerometr s ICP napájením, jmenovité citlivosti 10, 50, 100, 500 mv/g a uživatelské nastavení 0,01 m/s m/s 2 (snímač 100 mv/g) 0,01 m/s m/s 2 (snímač 10 mv/g) Měřicí cesty LF rychlost v mm/s v pásmu 10 Hz až 1000 Hz, signál integrován LIN zrychlení v m/s 2 v pásmu 0,8 Hz až 16 khz HF zrychlení v g (g = 9,81 m/s 2 ) v pásmu 5 khz až 16 khz ENV zrychlení v m/s 2 v pásmu 5 khz až 16 khz, signál obálkově modulován (Trend, Pro) Vyvažování Měřená data rychlost v mm/s v pásmu 10 Hz až 200 Hz (600 ot/min až ot/min), signál integrován hodnoty TRUE-RMS, TRUE-PEAK, Crest faktor Kurtosis faktor, otáčky (Pro, pro Trend lze objednat) měření časového záznamu (uložit do paměti lze pouze v Pro) měření spektra signálu (Pro) řadová analýza (pro Pro lze objednat) provozní vyvažování stroje v jedné i ve dvou rovinách (pro Trend a Pro lze objednat) PC software DDS 2000, A4000 Download, A4000 BDL, PTK 5.00 Průměrování max. 64 Spouštění Zobrazení Paměť dat Napájení Velikost Hmotnost Krytí IP 55 auto, ručně, externím signálem grafi cký LCD s podsvětlením 30 znaků x 8 řádků / 128 x 64 bodů 512 kb (lze objednat 1Mb) (Trend, Pro) 4 ks alkalických článků 1,5 V nebo 4 ks akumulátorů 1,2 V (velikost AA) 223 x 105 x 40 mm 640 g (včetně akumulátorů) 7

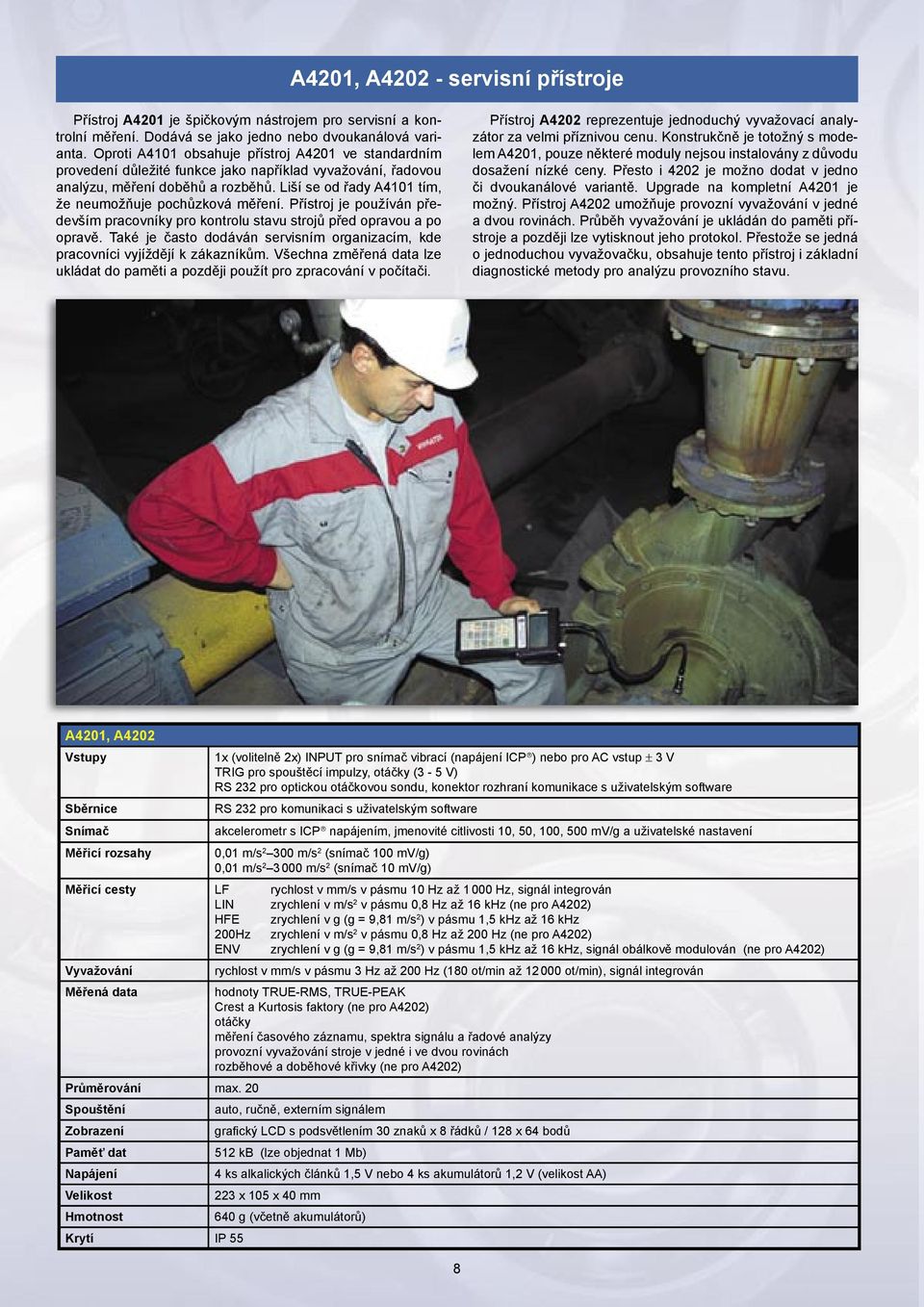

8 A4201, A servisní přístroje Přístroj A4201 je špičkovým nástrojem pro servisní a kontrolní měření. Dodává se jako jedno nebo dvoukanálová varianta. Oproti A4101 obsahuje přístroj A4201 ve standardním provedení důležité funkce jako například vyvažování, řadovou analýzu, měření doběhů a rozběhů. Liší se od řady A4101 tím, že neumožňuje pochůzková měření. Přístroj je používán především pracovníky pro kontrolu stavu strojů před opravou a po opravě. Také je často dodáván servisním organizacím, kde pracovníci vyjíždějí k zákazníkům. Všechna změřená data lze ukládat do paměti a později použít pro zpracování v počítači. Přístroj A4202 reprezentuje jednoduchý vyvažovací analyzátor za velmi příznivou cenu. Konstrukčně je totožný s modelem A4201, pouze některé moduly nejsou instalovány z důvodu dosažení nízké ceny. Přesto i 4202 je možno dodat v jedno či dvoukanálové variantě. Upgrade na kompletní A4201 je možný. Přístroj A4202 umožňuje provozní vyvažování v jedné a dvou rovinách. Průběh vyvažování je ukládán do paměti přístroje a později lze vytisknout jeho protokol. Přestože se jedná o jednoduchou vyvažovačku, obsahuje tento přístroj i základní diagnostické metody pro analýzu provozního stavu. A4201, A4202 Vstupy Sběrnice Snímač Měřicí rozsahy 1x (volitelně 2x) INPUT pro snímač vibrací (napájení ICP ) nebo pro AC vstup ± 3 V TRIG pro spouštěcí impulzy, otáčky (3-5 V) RS 232 pro optickou otáčkovou sondu, konektor rozhraní komunikace s uživatelským software RS 232 pro komunikaci s uživatelským software akcelerometr s ICP napájením, jmenovité citlivosti 10, 50, 100, 500 mv/g a uživatelské nastavení 0,01 m/s m/s 2 (snímač 100 mv/g) 0,01 m/s m/s 2 (snímač 10 mv/g) Měřicí cesty LF rychlost v mm/s v pásmu 10 Hz až 1000 Hz, signál integrován LIN zrychlení v m/s 2 v pásmu 0,8 Hz až 16 khz (ne pro A4202) HFE zrychlení v g (g = 9,81 m/s 2 ) v pásmu 1,5 khz až 16 khz 200Hz zrychlení v m/s 2 v pásmu 0,8 Hz až 200 Hz (ne pro A4202) ENV zrychlení v g (g = 9,81 m/s 2 ) v pásmu 1,5 khz až 16 khz, signál obálkově modulován (ne pro A4202) Vyvažování Měřená data Průměrování max. 20 Spouštění Zobrazení Paměť dat Napájení Velikost Hmotnost Krytí IP 55 rychlost v mm/s v pásmu 3 Hz až 200 Hz (180 ot/min až ot/min), signál integrován hodnoty TRUE-RMS, TRUE-PEAK Crest a Kurtosis faktory (ne pro A4202) otáčky měření časového záznamu, spektra signálu a řadové analýzy provozní vyvažování stroje v jedné i ve dvou rovinách rozběhové a doběhové křivky (ne pro A4202) auto, ručně, externím signálem grafi cký LCD s podsvětlením 30 znaků x 8 řádků / 128 x 64 bodů 512 kb (lze objednat 1 Mb) 4 ks alkalických článků 1,5 V nebo 4 ks akumulátorů 1,2 V (velikost AA) 223 x 105 x 40 mm 640 g (včetně akumulátorů) 8

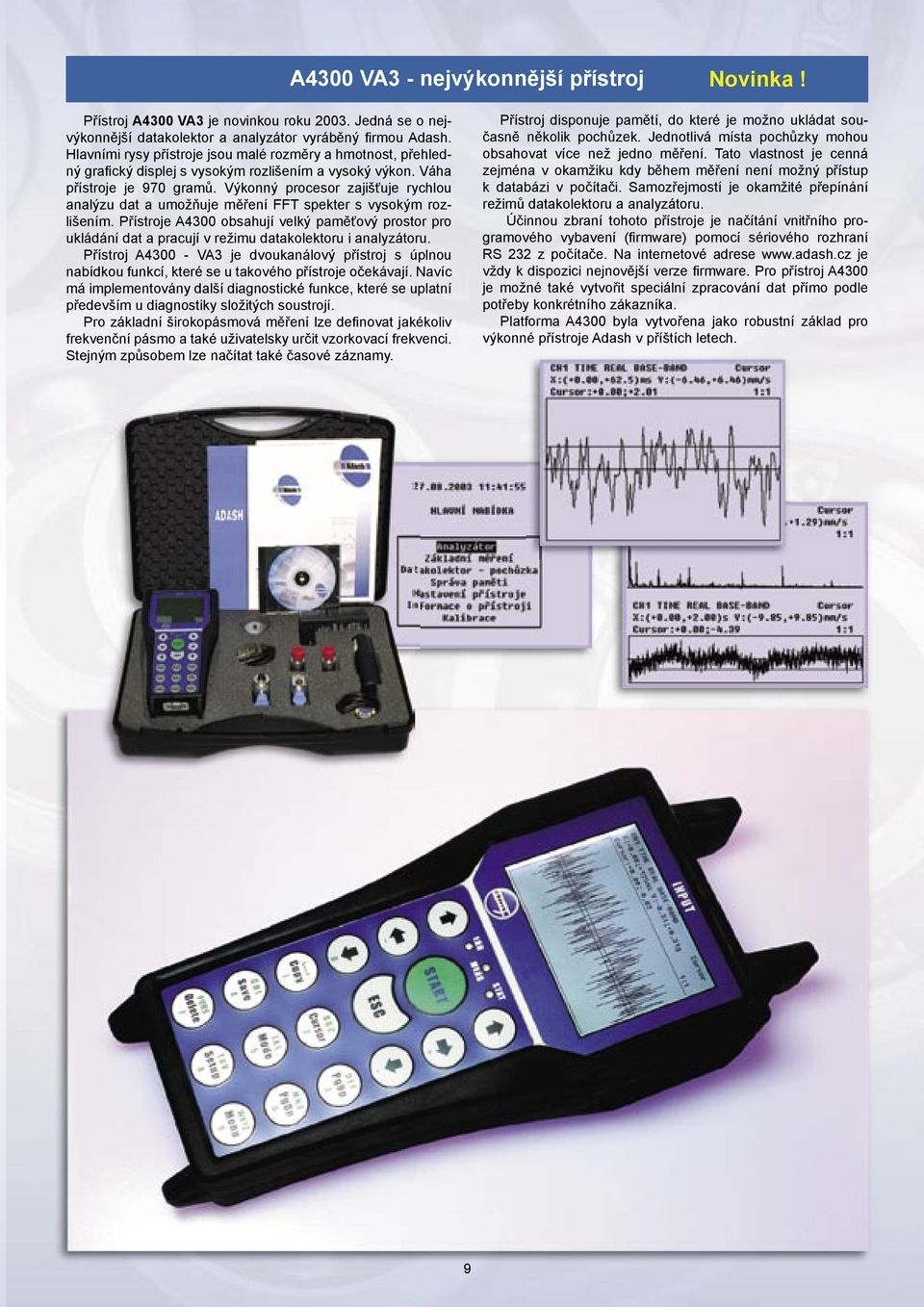

9 A4300 VA3 - nejvýkonnější přístroj Novinka! Přístroj A4300 VA3 je novinkou roku Jedná se o nejvýkonnější datakolektor a analyzátor vyráběný fi rmou Adash. Hlavními rysy přístroje jsou malé rozměry a hmotnost, přehledný grafi cký displej s vysokým rozlišením a vysoký výkon. Váha přístroje je 970 gramů. Výkonný procesor zajišťuje rychlou analýzu dat a umožňuje měření FFT spekter s vysokým rozlišením. Přístroje A4300 obsahují velký paměťový prostor pro ukládání dat a pracují v režimu datakolektoru i analyzátoru. Přístroj A VA3 je dvoukanálový přístroj s úplnou nabídkou funkcí, které se u takového přístroje očekávají. Navíc má implementovány další diagnostické funkce, které se uplatní především u diagnostiky složitých soustrojí. Pro základní širokopásmová měření lze defi novat jakékoliv frekvenční pásmo a také uživatelsky určit vzorkovací frekvenci. Stejným způsobem lze načítat také časové záznamy. Přístroj disponuje pamětí, do které je možno ukládat současně několik pochůzek. Jednotlivá místa pochůzky mohou obsahovat více než jedno měření. Tato vlastnost je cenná zejména v okamžiku kdy během měření není možný přístup k databázi v počítači. Samozřejmostí je okamžité přepínání režimů datakolektoru a analyzátoru. Účinnou zbraní tohoto přístroje je načítání vnitřního programového vybavení (fi rmware) pomocí sériového rozhraní RS 232 z počítače. Na internetové adrese je vždy k dispozici nejnovější verze fi rmware. Pro přístroj A4300 je možné také vytvořit speciální zpracování dat přímo podle potřeby konkrétního zákazníka. Platforma A4300 byla vytvořena jako robustní základ pro výkonné přístroje Adash v příštích letech. 9

10 A4300 Vstupní kanály Provedení Režim měření Snímače Vstupní rozsahy Způsoby zpracování dat Spouštění Externí spouštění FFT Průměrování max. 255 Filtrace Paměť Displej 2 pro snímač vibrací (s ICP napájením nebo AC) 1 pro externí spouštění (otáčková sonda) AC DC standard nebo CE 1026 Ex II 2G EEx ib IIC T3 (volitelně) datakolektor nebo analyzátor (oba režimy lze kdykoliv libovolně přepínat) snímače s ICP napájením střídavý napěťový signál stejnosměrný napěťový signál 0,01 m/s m/s 2 (snímač 100 mv/g) 0,01 m/s m/s 2 (snímač 10 mv/g) 0, CPS ( RPM) AC +/-10 V špička (peak) DC 20V měření efektivních (TRUE RMS) a špičkových (TRUE PEAK) hodnot širokokopásmová měření v uživatelsky defi novaných pásmech uživatelské nastavení vzorkovací frekvence pro každé pásmo integrace signálu (1x, 2x) obálková analýza (ENV) širokopásmové Bearing měření a obálková analýza pro měření stavu ložisek (vyhodnocení v nastavitelném pásmu 0,5 khz 20 khz) měření stavu pomaloběžných ložisek - Peak Watch metoda Crest a Kurtosis faktory analýza časového signálu spektrální analýza FFT řadová analýza měření otáček auto (ihned po aktivaci měření) manuálně (stiskem klávesy na klávesnici analyzátoru) externě (fázová otáčková sonda) překročením zvolené amplitudy signálu signál TTL nebo signál 0-10 V frekvenční rozsah: nastavitelný v pásmu od 20Hz do 20kHz max. počet čar: 1600 Base ( Advanced) typ okna: Hanning, Rectangular dolní, horní a pásmová propust, rozsah 20 Hz až 20 khz 12 MB Sběrnice RS 232 grafi cký LCD s podsvětlením 40 znaků x 15 řádků / 320 x 240 bodů Software DDS 2000, A4300 Download, PTK 5.00 Krytí IP 55 Teplotní rozsah -20 C až +70 C Napájení Rozměry Hmotnost Příslušenství 4 ks alkalických článků 1,5 V nebo 4 ks akumulátorů 1,2 V (velikost AA) 223 x 105 x 50 mm 970 g (včetně akumulátorů) snímače vibrací, magnety a kabely podle katalogu otáčkové sondy optické nebo laserové transportní kufr nabíječka akumulátorů 10

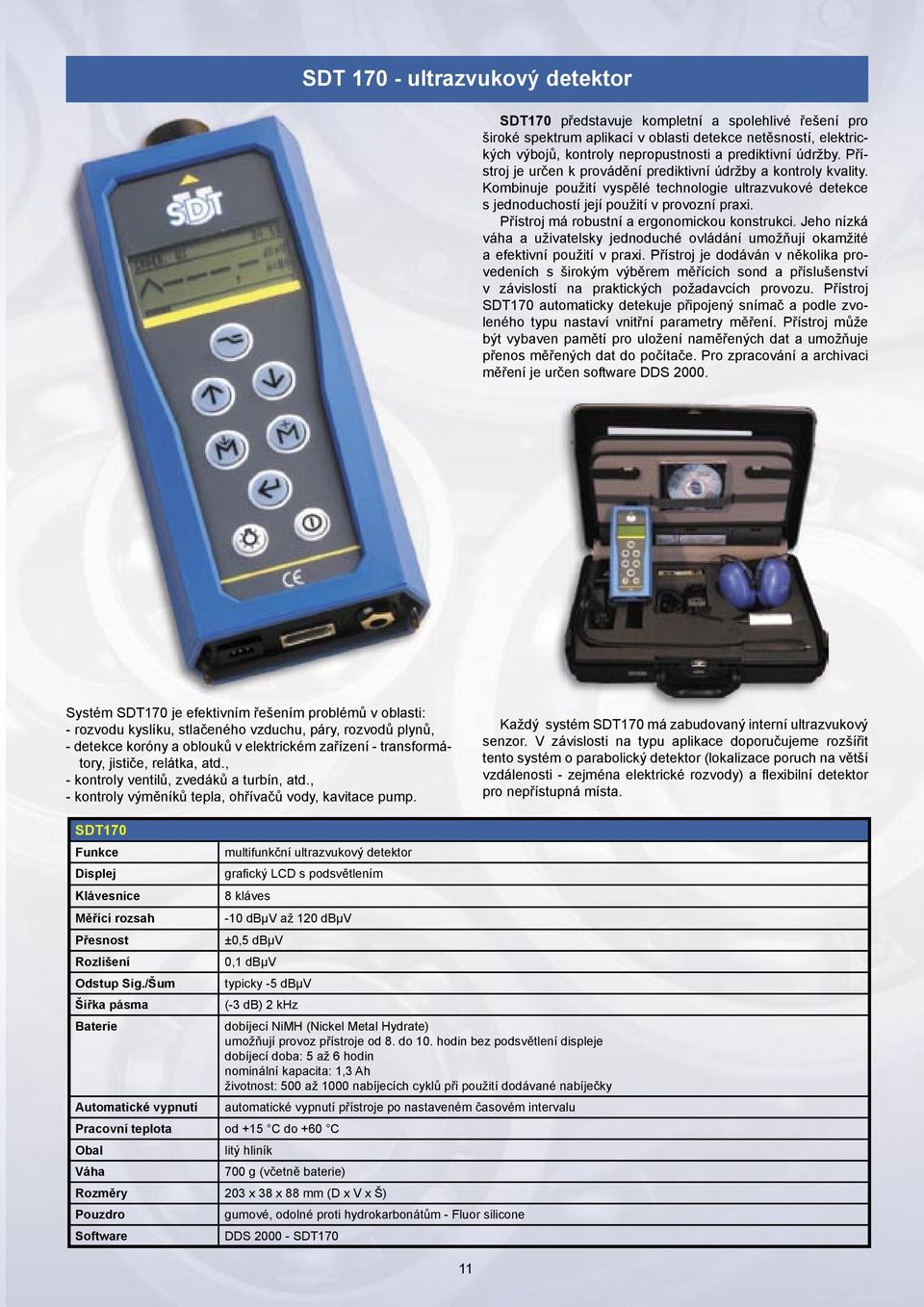

11 SDT ultrazvukový detektor SDT170 představuje kompletní a spolehlivé řešení pro široké spektrum aplikací v oblasti detekce netěsností, elektrických výbojů, kontroly nepropustnosti a prediktivní údržby. Přístroj je určen k provádění prediktivní údržby a kontroly kvality. Kombinuje použití vyspělé technologie ultrazvukové detekce s jednoduchostí její použití v provozní praxi. Přístroj má robustní a ergonomickou konstrukci. Jeho nízká váha a uživatelsky jednoduché ovládání umožňují okamžité a efektivní použití v praxi. Přístroj je dodáván v několika provedeních s širokým výběrem měřících sond a příslušenství v závislostí na praktických požadavcích provozu. Přístroj SDT170 automaticky detekuje připojený snímač a podle zvoleného typu nastaví vnitřní parametry měření. Přístroj může být vybaven pamětí pro uložení naměřených dat a umožňuje přenos měřených dat do počítače. Pro zpracování a archivaci měření je určen software DDS Systém SDT170 je efektivním řešením problémů v oblasti: - rozvodu kyslíku, stlačeného vzduchu, páry, rozvodů plynů, - detekce koróny a oblouků v elektrickém zařízení - transformátory, jističe, relátka, atd., - kontroly ventilů, zvedáků a turbín, atd., - kontroly výměníků tepla, ohřívačů vody, kavitace pump. Každý systém SDT170 má zabudovaný interní ultrazvukový senzor. V závislosti na typu aplikace doporučujeme rozšířit tento systém o parabolický detektor (lokalizace poruch na větší vzdálenosti - zejména elektrické rozvody) a fl exibilní detektor pro nepřístupná místa. SDT170 Funkce Displej Klávesnice Měřící rozsah Přesnost Rozlišení Odstup Sig./Šum Šířka pásma Baterie Automatické vypnutí multifunkční ultrazvukový detektor grafi cký LCD s podsvětlením 8 kláves -10 dbµv až 120 dbµv ±0,5 dbµv 0,1 dbµv typicky -5 dbµv (-3 db) 2 khz Pracovní teplota od +15 C do +60 C Obal Váha dobíjecí NiMH (Nickel Metal Hydrate) umožňují provoz přístroje od 8. do 10. hodin bez podsvětlení displeje dobíjecí doba: 5 až 6 hodin nominální kapacita: 1,3 Ah životnost: 500 až 1000 nabíjecích cyklů při použití dodávané nabíječky automatické vypnutí přístroje po nastaveném časovém intervalu litý hliník 700 g (včetně baterie) Rozměry 203 x 38 x 88 mm (D x V x Š) Pouzdro Software gumové, odolné proti hydrokarbonátům - Fluor silicone DDS SDT170 11

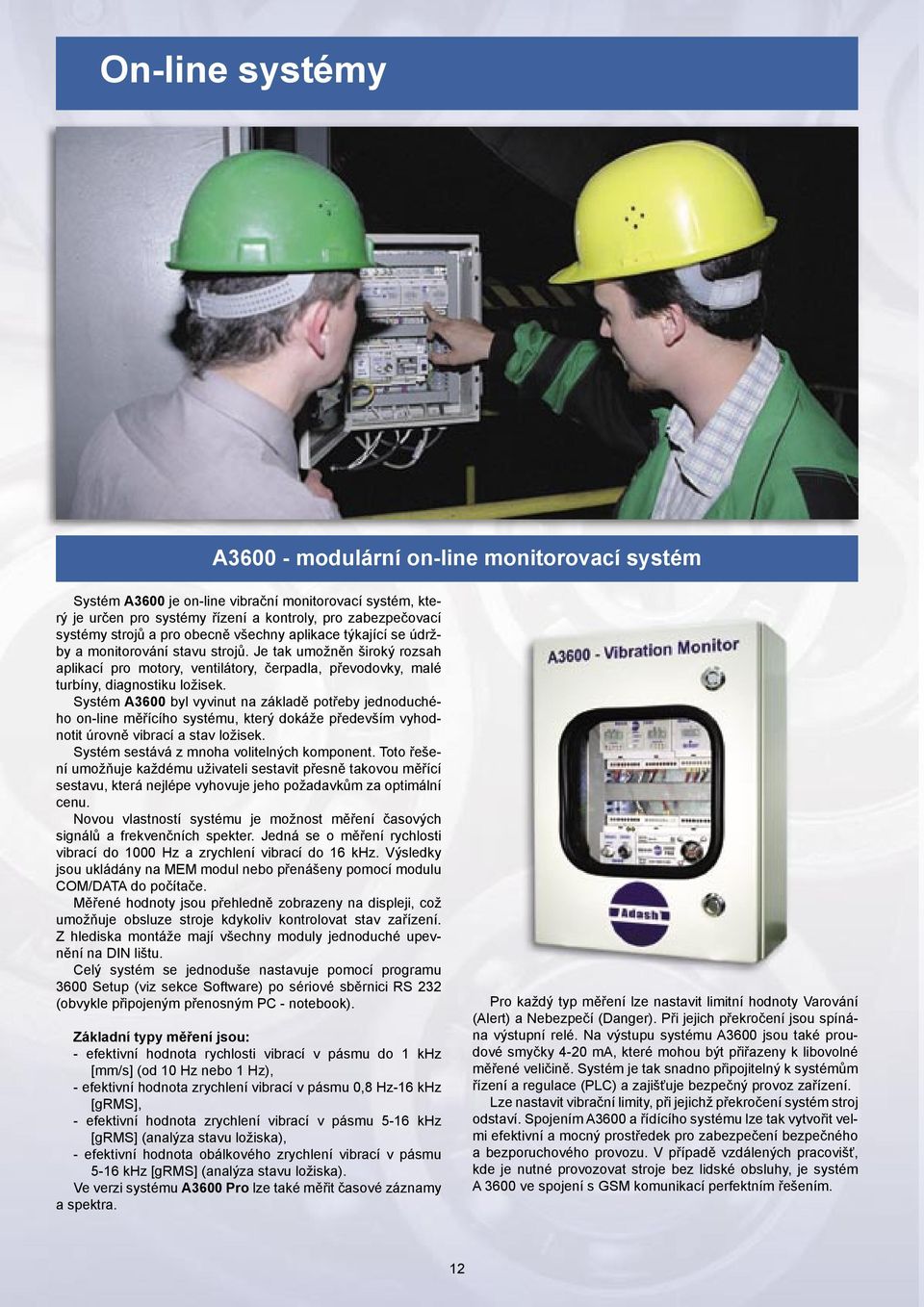

12 On-line systémy A modulární on-line monitorovací systém Systém A3600 je on-line vibrační monitorovací systém, který je určen pro systémy řízení a kontroly, pro zabezpečovací systémy strojů a pro obecně všechny aplikace týkající se údržby a monitorování stavu strojů. Je tak umožněn široký rozsah aplikací pro motory, ventilátory, čerpadla, převodovky, malé turbíny, diagnostiku ložisek. Systém A3600 byl vyvinut na základě potřeby jednoduchého on-line měřícího systému, který dokáže především vyhodnotit úrovně vibrací a stav ložisek. Systém sestává z mnoha volitelných komponent. Toto řešení umožňuje každému uživateli sestavit přesně takovou měřící sestavu, která nejlépe vyhovuje jeho požadavkům za optimální cenu. Novou vlastností systému je možnost měření časových signálů a frekvenčních spekter. Jedná se o měření rychlosti vibrací do 1000 Hz a zrychlení vibrací do 16 khz. Výsledky jsou ukládány na MEM modul nebo přenášeny pomocí modulu COM/DATA do počítače. Měřené hodnoty jsou přehledně zobrazeny na displeji, což umožňuje obsluze stroje kdykoliv kontrolovat stav zařízení. Z hlediska montáže mají všechny moduly jednoduché upevnění na DIN lištu. Celý systém se jednoduše nastavuje pomocí programu 3600 Setup (viz sekce Software) po sériové sběrnici RS 232 (obvykle připojeným přenosným PC - notebook). Základní typy měření jsou: - efektivní hodnota rychlosti vibrací v pásmu do 1 khz [mm/s] (od 10 Hz nebo 1 Hz), - efektivní hodnota zrychlení vibrací v pásmu 0,8 Hz-16 khz [grms], - efektivní hodnota zrychlení vibrací v pásmu 5-16 khz [grms] (analýza stavu ložiska), - efektivní hodnota obálkového zrychlení vibrací v pásmu 5-16 khz [grms] (analýza stavu ložiska). Ve verzi systému A3600 Pro lze také měřit časové záznamy a spektra. Pro každý typ měření lze nastavit limitní hodnoty Varování (Alert) a Nebezpečí (Danger). Při jejich překročení jsou spínána výstupní relé. Na výstupu systému A3600 jsou také proudové smyčky 4-20 ma, které mohou být přiřazeny k libovolné měřené veličině. Systém je tak snadno připojitelný k systémům řízení a regulace (PLC) a zajišťuje bezpečný provoz zařízení. Lze nastavit vibrační limity, při jejichž překročení systém stroj odstaví. Spojením A3600 a řídícího systému lze tak vytvořit velmi efektivní a mocný prostředek pro zabezpečení bezpečného a bezporuchového provozu. V případě vzdálených pracovišť, kde je nutné provozovat stroje bez lidské obsluhy, je systém A 3600 ve spojení s GSM komunikací perfektním řešením. 12

13 A3600 MAIN - tento modul je srdcem systému a musí být vždy instalován. Provádí všechna měření a jejich vyhodnocení. Obsahuje jeden vibrační vstup, 2 výstupní proudové smyčky, 4 relé a binární vstupy pro defi nici procesu. A3600 REL - jednotka obsahující 8 párů relé. Je určena pro souběžné použití s jednotkou MPX. Umožňuje pak, aby každý měřený kanál měl vlastní výstupní dvojici relé, např. pro použití jako indikaci stavu Varování (Alert) a Nebezpečí (Danger). A3600 LOOP - jednotka obsahující 8 párů proudových smyček 4-20 ma. Účel je podobný jako pro jednotku REL. Při vícekanálovém monitorování umožňuje, aby každý kanál řídil dvě proudové smyčky, použitelné v systémech řízení a regulace. A3600 GSM - jednotka umožňuje vysílání SMS zpráv na přiřazená mobilní telefonní čísla. Lze vysílat aktuální hodnoty, okamžité hlášení o překročení limitních hodnot apod. Seznam mobilních telefonních čísel je možno editovat programem A3600 Setup. A3600 MAIN A3600 MPX - modul umožňující připojit 8 vibračních kanálů, které pak postupně vyhodnocuje jednotka MAIN. Na jednu jednotku MAIN lze připojit až 8 jednotek MPX, tzn. lze monitorovat až 64 kanálů. A3600 MPX A3600 COM - tento modul je určen pro nastavení vlastností celého systému. Toto nastavení se provádí po sběrnici RS 232 a programu A3600 Setup, který je standardní součástí každé dodávky. Součástí jednotky A3600 COM je i BNC výstup vibrací zvoleného kanálu pro připojení externího analyzátoru. A3600 COM/DATA - má stejné použití jako COM, navíc ale umožňuje přenos měřených dat po RS 232 nebo po síti Ethernet. Vzájemně jsou všechny jednotky spojeny adresovatelnou sběrnicí, která umožňuje komfortní spolupráci všech spojených jednotek. Externí komunikace a ovládání je přes sběrnici RS 232 nebo po Ethernet LAN síti. Nejjednodušší sestava Nejjednodušší systém Adash 3600 je jednokanálový vibrační monitor. Je tvořen pouze jednotkami MAIN a COM. Snímač vibrací je připojen přímo na jednotku MAIN, jednotka COM slouží k připojení PC pro nastavení systému a obsahuje BNC výstup, kde je přiveden vibrační signál pro další analýzy. Na jednotce MAIN jsou k dispozici relé a proudové smyčky. Použití jednokanálového systému je vhodné pro aplikace, kde stačí měřit pouze v jednom měřícím bodě a pomocí vhodného nastavení vibračních limitů zabezpečit bezproblémový chod zařízení. Typická sestava pro monitorování jednoho stroje Požadavky na monitorování jednoho stroje obvykle vyžadují měření na více kanálech. Řešením je sestava tvořená jednotkami MAIN, MPX a COM umožňující připojení až osmi snímačů vibrací. Jednotka MPX postupně připojuje jednotlivé kanály na hlavní jednotku, která provádí měření a vyhodnocení. Relé Varování a Nebezpečí jsou pak spínány, když kterýkoliv kanál překročí nastavenou mez, která může být pro každý kanál různá. Jestliže k sestavě přidáme modul REL, pak již každý kanál má svá vlastní dvě relé. Přidání modulu LOOP zase každému kanálu přiřadí dvě proudové smyčky. Připojení k systému řízení Systém Adash 3600 je navrhnut tak, aby umožnil snadné připojení k systémům řízení a regulace. Základními prvky, které sestava Adash 3600 obsahuje jsou výstupní relé a výstupní proudové smyčky 4-20 ma. Úkolem relé je spínat při překročení nastavených limitních hodnot (3 relé, stav OK, Varování a Nebezpečí) a jedno relé indikuje poruchy systému. Každé výstupní proudové smyčce lze přiřadit kterýkoliv typ vyhodnocení vibračního signálu ( LF, LIN, HFE, ENV). Na straně systému řízení a regulace pak lze neustále odečítat měřené hodnoty a např. je zobrazovat nebo ukládat do paměti (vyhodnocení časových trendů). Systém Adash 3600 dokáže také informace přijímat. Lze připojit binární TTL signály, které mohou rozlišovat až 5 procesních stavů strojního zařízení (např. výkon 100 %, 75 %, 50 %, 25 %, 0 %). Účelem této defi nice je následná možnost nastavit různé limitní hodnoty pro různé procesní stavy. A3600 COM A3600 MEM A3600 MEM - paměťový modul, který umožňuje ukládat naměřená data. Paměťová karta typu Compact Flash umožňuje uložit až 128 MByte dat. V případě potřeby lze paměťovou kartu vyjmout/vyměnit a data přenést do počítače. 13

14 Přenos naměřených dat Důležitou vlastností systému Adash 3600 je možnost přenosu dat do počítače, kde lze provádět archivaci a další vyhodnocení. Možností jak přenášet data je několik. Nejjednodušší je použití modulu MEM, který umožňuje uchovat data v paměti tvořené kartou Compact Flash. V případě potřeby pak lze paměťovou kartu vyjmout a data z ní přenést v kanceláři do PC. Více komfortu nabízí stálé on-line připojení pomocí sběrnice RS 232 (použití proudových smyček 3600 BL umožňuje použití RS 232 na velké vzdálenosti). Data jsou poté kontinuálně přenášena do počítače a tam archivována. Jestliže je současně použit i modul MEM, není archivace dat ohrožená ani při výpadku PC. Modul MEM pracuje jako datové skladiště, které ukládá naměřená data do své paměti v případě, že není možný jejich okamžitý přenos do PC. Modul MEM disponuje rovněž funkcemi, které redukují měřená data a tak je možné pokrytí i dlouhodobějšího výpadku přenosu. Nejvýkonnější možností on-line přenosu dat je využití modulu LAN, který umožňuje připojení celého systému Adash 3600 přímo na počítačovou síť Ethernet. Přenos dat je pak spolehlivý a rychlý. Řízení přenosu a archivace dat Pro řízení on-line přenosu a archivaci dat slouží program A3600 Data Manager. Umí řídit i několik připojených měřících systémů současně (max. 16). Všechna přenesená data jsou ukládána do databáze. Pro jednoduché aplikace je možné použití MS Access databázi (soubor s příponou mdb). Pro rozsáhlejší aplikace nebo tam, kde jsou vyšší nároky na spolehlivost, se používá SQL Server. Jestliže systém používá pro archivaci modul MEM a Compact Flash kartu, pak pro export dat v textovém formátu slouží program A3600 Download (viz sekce Software). Zpracování dat v PC - software DDS 2000 Jestliže jsou data přenesena a uložena do databáze, lze je dále zpracovávat. Dalším zpracováním je především: - vývoj časových trendů měřených veličin, - hromadné zobrazení pro zjištění korelace mezi kanály, - tisky protokolů o stavu měřeného stroje. Pro všechny potřebné funkce byl vyvinut software DDS Umožňuje organizovat všechna měřená zařízení do stromové struktury a vyznačuje se snadnou a rychlou orientací při zobrazování dat. Jednoduchá instalace - zapojení systému Dodávka systému Adash 3600 je připravena tak, aby každý uživatel dokázal samostatně celý systém uvést do provozu. Nejsou nutné žádné další náklady na instalaci systému externí fi rmou. Celá sestava Adash 3600 je přímo u výrobce propojena a oživena. Toto zapojení vyžaduje po zákazníkovi po vybalení pouze připojit napájení systému a vše je ihned funkční. Všechny jednotky jsou propojen a celý systém je okamžitě funkční bez nutnosti nejdříve studovat uživatelský manuál. Tento způsob dodávky zcela odstraňuje problémy, které vznikají při dodávce oddělených jednotlivých částí a kdy je nutné únavné studium popisu zapojení. Navíc způsob naší dodávky vylučuje možnost omylu či špatného zapojení, které může mít za následek nefunkčnost systému. Víme, že vztah mezi výrobcem a zákazníkem je nejlépe začít na zcela funkčním prvním zapojení systému. A převodník vibrací na proudovou smyčku 4-20 ma Modul A3900 je jednoduchý prostředek k on-line měření vibrací strojů. Uplatní se při monitorování stavu točivých strojů, jako jsou ventilátory, čerpadla, převodovky, malé turbíny. Efektivní nebo špičková hodnota vibračního signálu je převedena na proudovou smyčku 4 20 ma. Modul A3900 je určen k připojení k systémům průmyslové automatizace, které mohou měřené hodnoty využívat pro ochranu a řízení strojů. Na čelním panelu jsou umístěny kontrolní LED diody, které indikují správné připojení snímače k přístroji nebo jeho závadu a připojení napájecího napětí. A3900 Vstupy ICP pro snímač vibrací 100 mv/g (napájení ICP ) Výstupy Měřící rozsahy Frekvenční rozsahy Proudová smyčka 4-20 ma 0-3,2 g (0,2 g/ma), 0-16 g (1 g/ma) 0-16 mm/s (1 mm/s/ma), 0-64 mm/s (4 mm/s/ma) Snímač 100 mv/g, napájení ICP Indikace Napájení Velikost Hmotnost 0,8-16 khz 10 Hz-1 khz Frekvenční rozsahy je možno upravit podle požadavků zákazníka PWR indikace napájení ICP Err chyba snímače nebo kabelu V / max. 50 ma - možnost samostatného napájení proudové smyčky až 30 V 90 x 53 x 58 mm 130 g Krytí IP 20 14

15 Software Softwarový systém DDS 2000 reprezentuje velmi výkonný nástroj pro archivaci a vyhodnocení dat vibrační a technické diagnostiky. Umožňuje připojení off-line i on-line měřících a monitorovacích systémů. V plné konfi guraci obsahuje veškeré funkce, které jsou potřebné pro přenos, vyhodnocení, analýzu a archivaci dat. Modulární stavba umožňuje začínajícím a méně zkušeným uživatelům zvolit jednodušší verzi systému, kterou je možné v budoucnu rozšiřovat. Použitím standardních technologií Windows je obsluha programu velice jednoduchá a přehledná. DDS 2000 Koncepce systému DDS 2000 je modulární, aby si uživatel mohl vybrat konfi guraci, kterou potřebuje a která cenově odpovídá jeho potřebám. Základní dva typy jsou verze Trend a Pro. DDS Trend je určen jak pro začínající uživatele tak i pro ty, kteří se spokojí s vyhodnocením trendů statických hodnot. Je rovněž standardním doplňkem pro jednodušší on-line systémy, které měří a přenášejí statické veličiny. DDS Pro je určen pro zkušenější uživatele a specialisty. V systému DDS Pro jsou dostupné již veškeré nástroje pro analýzu signálů ve frekvenční a časové oblasti. Společný systém pro off-line a on-line je unikátní vlastností systému DDS Volitelná přístrojová rozhraní umožňují připojení veškerých měřících přístrojů a zařízení dodávaných fi rmou Adash do jediného databázového systému. Tato vlastnost šetří Vaše peníze i čas. Systém DDS 2000 plně podporuje pochůzková měření. DDS Pro Plus je pak systémem DDS Pro rozšířeným o některý speciální diagnostický nebo zákaznický modul. Z diagnostických modulů jsou to třeba moduly pro diagnostiku valivých ložisek, diagnostiku převodovek nebo diagnostiku elektromotorů. Databázové jádro systému DDS 2000 používá pro práci s daty standardy SQL a ODBC. Je otevřeným systémem a umožňuje příjem i odesílání informací do jiných informačních systémů. Systém DDS 2000 splňuje veškeré požadavky pro síťový provoz. Současně několik uživatelů může pracovat s jedinou databázi. 15

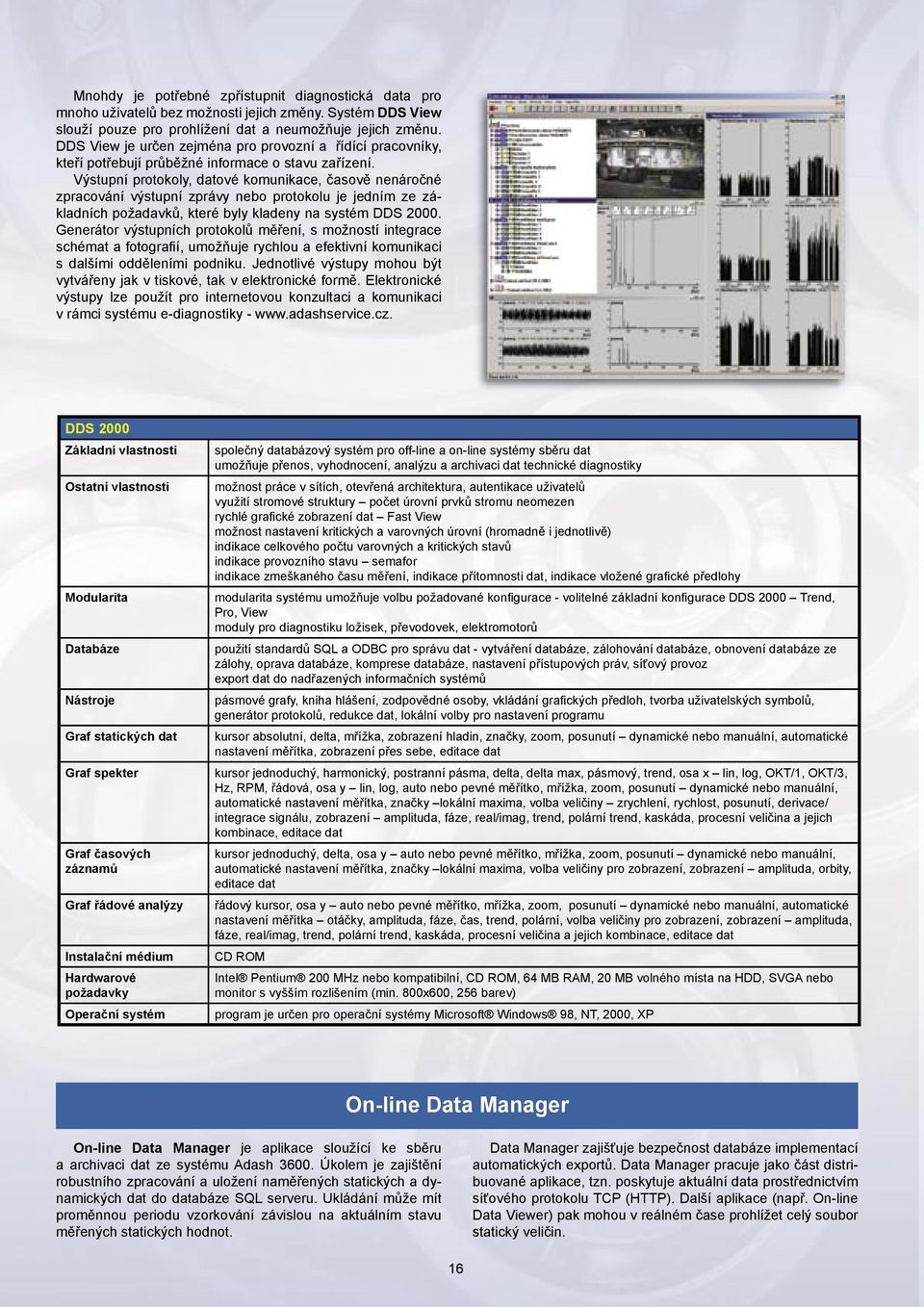

16 Mnohdy je potřebné zpřístupnit diagnostická data pro mnoho uživatelů bez možnosti jejich změny. Systém DDS View slouží pouze pro prohlížení dat a neumožňuje jejich změnu. DDS View je určen zejména pro provozní a řídící pracovníky, kteří potřebují průběžné informace o stavu zařízení. Výstupní protokoly, datové komunikace, časově nenáročné zpracování výstupní zprávy nebo protokolu je jedním ze základních požadavků, které byly kladeny na systém DDS Generátor výstupních protokolů měření, s možností integrace schémat a fotografi í, umožňuje rychlou a efektivní komunikaci s dalšími odděleními podniku. Jednotlivé výstupy mohou být vytvářeny jak v tiskové, tak v elektronické formě. Elektronické výstupy lze použít pro internetovou konzultaci a komunikaci v rámci systému e-diagnostiky - DDS 2000 Základní vlastnosti Ostatní vlastnosti Modularita Databáze Nástroje Graf statických dat Graf spekter Graf časových záznamů Graf řádové analýzy Instalační médium Hardwarové požadavky Operační systém společný databázový systém pro off-line a on-line systémy sběru dat umožňuje přenos, vyhodnocení, analýzu a archivaci dat technické diagnostiky možnost práce v sítích, otevřená architektura, autentikace uživatelů využití stromové struktury počet úrovní prvků stromu neomezen rychlé grafi cké zobrazení dat Fast View možnost nastavení kritických a varovných úrovní (hromadně i jednotlivě) indikace celkového počtu varovných a kritických stavů indikace provozního stavu semafor indikace zmeškaného času měření, indikace přítomnosti dat, indikace vložené grafi cké předlohy modularita systému umožňuje volbu požadované konfi gurace - volitelné základní konfi gurace DDS 2000 Trend, Pro, View moduly pro diagnostiku ložisek, převodovek, elektromotorů použití standardů SQL a ODBC pro správu dat - vytváření databáze, zálohování databáze, obnovení databáze ze zálohy, oprava databáze, komprese databáze, nastavení přístupových práv, síťový provoz export dat do nadřazených informačních systémů pásmové grafy, kniha hlášení, zodpovědné osoby, vkládání grafi ckých předloh, tvorba uživatelských symbolů, generátor protokolů, redukce dat, lokální volby pro nastavení programu kursor absolutní, delta, mřížka, zobrazení hladin, značky, zoom, posunutí dynamické nebo manuální, automatické nastavení měřítka, zobrazení přes sebe, editace dat kursor jednoduchý, harmonický, postranní pásma, delta, delta max, pásmový, trend, osa x lin, log, OKT/1, OKT/3, Hz, RPM, řádová, osa y lin, log, auto nebo pevné měřítko, mřížka, zoom, posunutí dynamické nebo manuální, automatické nastavení měřítka, značky lokální maxima, volba veličiny zrychlení, rychlost, posunutí, derivace/ integrace signálu, zobrazení amplituda, fáze, real/imag, trend, polární trend, kaskáda, procesní veličina a jejich kombinace, editace dat kursor jednoduchý, delta, osa y auto nebo pevné měřítko, mřížka, zoom, posunutí dynamické nebo manuální, automatické nastavení měřítka, značky lokální maxima, volba veličiny pro zobrazení, zobrazení amplituda, orbity, editace dat řádový kursor, osa y auto nebo pevné měřítko, mřížka, zoom, posunutí dynamické nebo manuální, automatické nastavení měřítka otáčky, amplituda, fáze, čas, trend, polární, volba veličiny pro zobrazení, zobrazení amplituda, fáze, real/imag, trend, polární trend, kaskáda, procesní veličina a jejich kombinace, editace dat CD ROM Intel Pentium 200 MHz nebo kompatibilní, CD ROM, 64 MB RAM, 20 MB volného místa na HDD, SVGA nebo monitor s vyšším rozlišením (min. 800x600, 256 barev) program je určen pro operační systémy Microsoft Windows 98, NT, 2000, XP On-line Data Manager On-line Data Manager je aplikace sloužící ke sběru a archivaci dat ze systému Adash Úkolem je zajištění robustního zpracování a uložení naměřených statických a dynamických dat do databáze SQL serveru. Ukládání může mít proměnnou periodu vzorkování závislou na aktuálním stavu měřených statických hodnot. Data Manager zajišťuje bezpečnost databáze implementací automatických exportů. Data Manager pracuje jako část distribuované aplikace, tzn. poskytuje aktuální data prostřednictvím síťového protokolu TCP (HTTP). Další aplikace (např. On-line Data Viewer) pak mohou v reálném čase prohlížet celý soubor statický veličin. 16

17 Aplikace Data Manager používá jako databázový zdroj SQL server (Microsoft SQL Server nebo MSDE), formát databáze je plně (binárně) shodný s formátem databáze aplikace DDS V případech, kdy je potřeba optimalizovat výkon, je možné databázi převést do optimalizovaného tvaru, kdy jsou záznamy dynamických dat ukládány do separátních databázových souborů pro jednotlivé datové buňky. Dynamická data jsou pak zpracovávána s maximálním využitím výkonu pracovní stanice. Data Manager je provázán s aplikací DDS Zatímco Data Manager pracuje jako inteligentní data logger, veškeré defi nice jeho parametrů se provádějí prostřednictvím aplikace DDS Ta funguje jako centrální aplikace off-line zpracování naměřených dat. Data Manager také provádí inteligentní snižování objemu dat prostřednictvím redukce dat. Ta je třípásmová (data bez redukce, krátkodobá redukce, dlouhodobá redukce) a reaguje podle konfi gurace jak na relativní změny v hodnotách, tak na absolutní změny. Redukce dynamických dat je prováděna tak, aby byl zachován určitý počet vzorků v daném časovém intervalu. Pokud nejsou nastaveny redukce silně, může dojít k přetečení databáze. Pro zajištění databáze co do velikosti implementuje Data Manager databázové exporty, funkce umožňující exportovat části on-line databáze uložené na SQL serveru do souboru databáze Access. Tyto data jsou pak z on-line databáze odstraněna, databáze dále neroste a udržuje se na relativně konstantní velikosti. On-line Data Viewer On-line Data Viewer program umožňuje kontinuální zobrazení aktuálních měřených hodnot na obrazovce počítače. Je určen především pro instalaci na velín, aby obsluha zařízení měla neustálý přehled o aktuálním provozním stavu všech monitorovaných strojů. Program pouze zobrazuje data, neukládá je. Pro ukládání dat je použit On-line Data Manager. Ten je současně nutnou podmínkou pro běh On-line Data Viewer, protože zasílá aktuální data pomocí TCP serveru. Program umožňuje editaci obrazovky podobně jako systémy řízení. Lze použít fotografi e strojů a měřené hodnoty umístit grafi cky na skutečná místa měření. Obsluha pak intuitivně rychle vyhodnotí stav každé části zařízení. A3600 Setup A3600 Setup software je nedílnou součástí monitorovacího systému A3600. Slouží k nastavení všech parametrů systému, tj. kanálů, citlivostí snímačů, metod měření, uložení dat, komunikace, atd. Program A3600 setup komunikuje se systémem přes jednotky COM nebo CDOM/DATA. A4000 Download je jednoduchý software pro přenos dat z libovolného přístroje řady A4100, 4200 vybaveného pamětí a jejich uložení v počítači v textovém formátu pro následné zpracování v dalších aplikacích. A3600 Download program načítá data uložená na Compact Flash kartě z modulu 3600 MEM. Data lze prohlížet a následně exportovat v textovém formátu pro další použití. Jedná se o variantu pro uživatele, kteří nepoužívají systém DDS A4000 Download A3600 Download 17

18 A4000 BDL - binary download A4000 BDL je software pro oboustranný přenos dat z/do libovolného přístroje řady A4100, A4200, 4300 vybaveného pochůzkovou pamětí. Tento software je určen pro uživatele, kteří provádějí e-diagnostiku v rámci služby Adash Service nebo provádějí sběr diagnostických dat v rozsáhlejších podnikových systémech. A4000 BDL software umožňuje pracovníkovi, který provádí měření, nahrát pochůzkový datový soubor do datakolektoru. Tento soubor obdrží pracovník z řídícího pracoviště prostřednictvím Internetu nebo vnitropodnikové sítě jako . Po zavedení datového souboru do přístroje může pracovník provést standardní pochůzkové měření. Naměřená data jsou pak vyčtena stejným programem z přístroje do souboru, který je odeslán v elektronické formě do centra. Zpracovaní dat je prováděno v software DDS 2000, který umožňuje provádět export a import pochůzkových datových souborů. A3600 ActiveX A3600 ActiveX je knihovna funkcí, které umožňují komunikaci s A3600 on-line systémem. Funkce ActiveX slouží jako nástroje pro DHTML, MS Excel (obecně VBA nebo Visual Basic), MS C++, Wonderware InTouch, Citect, Labview. Je nezbytné aby hlavní aplikace podporovala ActiveX komponenty. PTK - metoda provozních tvarů kmitů PTK - provozní tvary kmitů reprezentují zobrazení reálného kmitání stroje při provozním zatížení. Toto animované zobrazení je velice účinným a názorným prostředkem při odstraňování provozních problémů, které souvisí s vibracemi a hlukem. Metoda PTK je velmi citlivou měřící pomůckou pro všechny druhy poruch strojů, které jsou z hlediska frekvencí v oblasti nižších a středních kmitočtů. Tato metoda není účinná např. pro měření závad ložisek, které vyzařují energii vibrací na vysokých kmitočtech. Pro všechny ostatní běžné závady jako je nevyváženost, nesouosost, mechanické uvolnění, problémy s uložením stroje na základech, rezonanční buzení stroje je metoda PTK velice dobře využitelná. Výsledky měření PTK jsou pochopitelné pro nejširší okruh pracovníků údržby i managementu. V praxi je právě tato vlastnost velmi důležitá, protože mnohdy je nejtěžším úkolem diagnostika přesvědčit vedení podniku o nutnosti opravy. Samotná metoda měření provozních tvarů kmitu se liší od běžného měření vibrací pouze tím, že je nutné proměřit více bodů na stroji. Data jsou pak přenesena do počítače. Jádro metody je skryté ve speciálních algoritmech, kterými jsou data zpracována v PC. Použití metody PTK tedy není v žádném případě určeno jen pro úzký okruh odborníků. Je to způsob vyhodnocení, který může použít každý, kdo má základní znalosti o vibrační diagnostice. Firma Adash dodává kompletní přístrojové i softwarové vybavení pro měření provozních tvarů kmitů. Zajišťuje rovněž školení a metodickou pomoc pro začínající i pokročilé uživatele. Schéma soustrojí primárního teplárenského ventilátoru zachycuje elektromotor, ložiskové domky a oběžné kolo připevněné ke kovovému základu. Měření odhalilo nedokonalé připevnění celého podstavce ke kovové konstrukci stavby teplárenského bloku. Trajektorie hřídele generátoru a turbíny vodní elektrárny za provozu. Schéma znázorňuje elektromotor a převodovku pohonu pásového dopravníku. Odhaleno uvolnění spojení základových traverz s konstrukcí stroje. 18

19 Služby Firma Adash poskytuje také vibrodiagnostická měření jako službu a to jak pro řešení jednotlivých problémů, tak na bázi pravidelných měření Vašich strojů. Pokud má být diagnostika úspěšná a efektivní, nelze akceptovat delší intervaly měření než cca 1 měsíc. Protože externí návštěvy jsou ekonomicky náročné, nabízíme zákazníkům různé kombinace spolupráce (např. zapůjčení přístroje a doplňování měřených dat v kratších intervalech). Veškerá naše snaha směřuje k maximálně efektivnímu využití fi nančních prostředků zákazníka. Spolupráce se zákazníkem probíhá obvykle v několika hlavních krocích. 1. Vyhodnocení potřeb zákazníka - defi nice požadavků zákazníka (co očekává) - vysvětlení účelu a možností vibrodiagnostiky - seznámení se s provozem a stroji, na kterých bude prováděno měření - ukázka a předvedení přístrojů, pomůcek a způsobu měření pro získání dat - návrh nejvýhodnějšího způsobu sběru dat dle potřeb zákazníka, tj. stálé monitorování provozního stavu stroje pomocí systémů on line nebo pochůzkový způsob sběru dat s následným vyhodnocením pomocí software DDS 2000, volba přístroje pro měření, návrh organizace měření ( externí jako služba nebo vlastními pracovníky nebo kombinovaně). - celá diagnostika získává vyšší efektivitu Firma Adash nabízí zákazníkům službu Adash Service spočívající v poradenství při zpracování dat získávaných především měřením vibrací a odborné pomoci při používaní systémů vibrační diagnostiky. Příčiny vzniku služby Adash Service jsou následující: - uvědomujeme si, že při vyhodnocování dat nejsou většinou problémem správné měřící postupy, ale interpretace dat, - uživatelé, kteří s vibrační diagnostikou začínají, mají často obavy z nesprávného vlastního hodnocení, které může mít za následek značné provozní náklady, - jestliže byla realizována nemalá investice do měřící techniky, pak je obvykle očekávána rychlá ekonomická návratnost. Především z výše uvedených příčin se fi rma Adash rozhodla vybudovat komplexní konzultační středisko, jehož hlavním cílem je odborná a metodická pomoc všem diagnostikům a uživatelům diagnostických systémů. V dnešní době, kdy není problémem elektronická výměna dat, se jako nejvhodnější prostor pro středisko ukázal Internet. Firma Adash vybudovala a provozuje vlastní Web server na páteřní síti 4 MBit/sec, což je zárukou bezproblémové komunikace s mnoha uživateli současně. Konzultační středisko Adash Service je umístěno na adrese Zcela externí vibrodiagnostická měření obsahuje - volba měřících míst na měřených strojích - příprava měřících míst (osazení měřícími podložkami) - pravidelné provádění měření - vyhodnocení naměřených hodnot s doporučením dalšího postupu - vypracování zprávy v písemné nebo digitální formě - možnost konzultací prostřednictvím e mailu, nebo služby 3. Kombinace externího a vlastního měření - pravidelné úplné externí měření po delším období (např. 3 měsíce, obsahuje i složitější postupy) - sběr dat přímo zákazníkem pomocí zapůjčeného přístroje v období mezi návštěvami - zákazník měří základní inspekční data, která jsou dostatečná pro detekci změny provozního stavu - zákazník měří např. každé dva týdny a data zasílá na - naměřená data zákazník může okamžitě srovnávat s tabulkou limitních hodnot, kterou obdržel - provádíme okamžité vyhodnocení zaslaných data zákazník je zpětně informován o provozním stavu strojů - v případě náhlé potřeby (zhoršení stavu stroje) provádíme ihned měření pro zjištění příčin 19 Spolupráce se zákazníkem probíhá dle následujícího matu: sché- - zákazník obdrží své přihlašovací jméno a heslo, - poté získává přístup do své konzultační databáze, kde může pokládat dotazy, - ke každému dotazu lze samozřejmě přidat také rozmanitá naměřená data v různé formě, - ti zákazníci, kteří používají systémy Adash, mohou využívat databázi DDS 2000 na web serveru, do které mohou velmi jednoduše umísťovat data pro požadovaná hodnocení, - odborníci fi rmy Adash všechny dotazy zpracovávají a do databáze zákazníka následně umísťují odpovědi. Celý systém zaručuje naprosté soukromí každému uživateli. Nejedná se diskusní fórum, dotazy a odpovědi jsou neveřejné.
