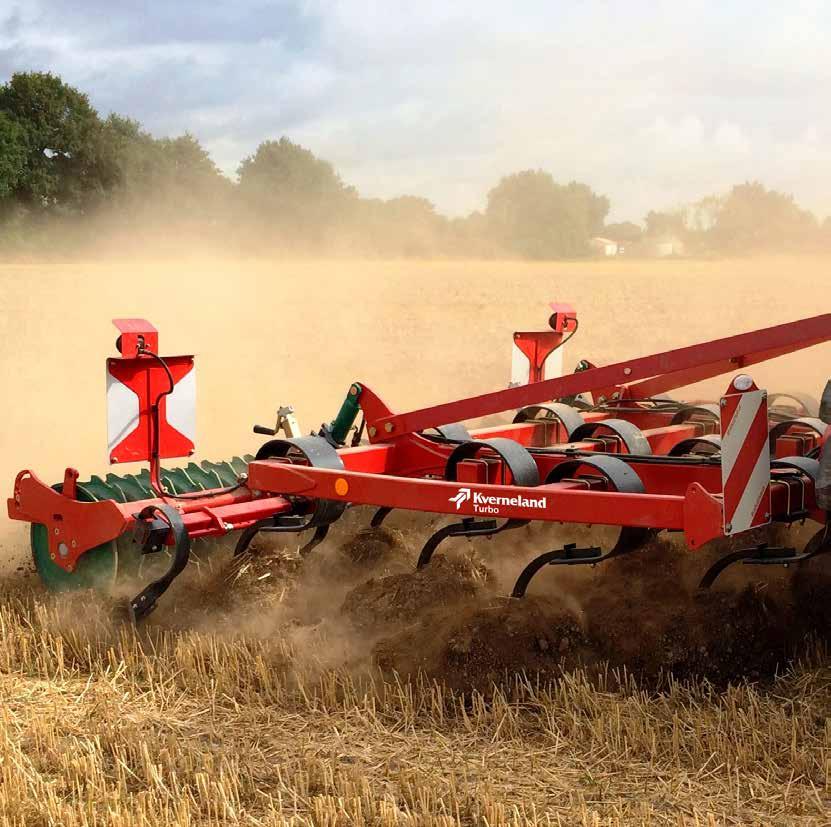

Turbo Tažený kultivátor 3,00 a 3,50 m. Turbo: Kvalitní příprava půdy ve všech podmínkách

Transkript

1 Turbo Tažený kultivátor 3,00 a 3,50 m Turbo: Kvalitní příprava půdy ve všech podmínkách

2 Turbo Podmítka i příprava seťového lůžka od jara do podzimu 2 Mnoho farem dnes při většině operací, jako je příprava seťového lůžka, první a druhé podmítání, pracuje do hloubky menší než 20 cm. Operace do větší hloubky jsou pak prováděny dlátovými kultivátory nebo podrýváky. To znamená, že většina strojů používaných na farmách jsoustroje pracující mělce do hloubky 20 cm. Když kompaktní diskové brány narazí ve zhutněných nebo nerovných a v hloubce 10 cm nesnadno rozrušitelných půdách na svoje limity, je Turbo na farmě alternativní stroj pro přípravu půdy do hloubky 3 cm až 20 cm. Turbo lze využít v průběhu celého roku: pro otevření půdy po zimě nebo odstranění travnatých porostů, podmítku strniště v létě (při prvním nebo druhém přejezdu) a na podzim / v zimě pro přípravu seťového lůžka. Turbo je všestranným kultivátorem pro všechny činnosti spojené s vytvářením seťového lůžka a zpracováním půdy. Rozteč radliček 19 cm dovoluje podříznutí v plné šířce i při mělké hloubce. Spojení radličky Flex s dvousrdcovým ostřím poskytuje intenzivní míchání podporující klíčení plevelů pro podmítku nebo vytvoření dobrého seťového lůžka před setím. Hlavní výhody kultivátorů Turbo Úplné podříznutí Perfektní míchání Dokonalé urovnání Vysoký výkon při velkém množství rostlinných zbytků Nízká tažná síla Široký sortiment válců Malá údržba Použitelnost: mělká až střední práce Velký výkon při vysoké rychlosti Ochrana proti kamenům

3 4 řady radliček a nízká nosnost Konstrukce stroje je kompaktní, aby vyhovovala všem traktorům s nízkou tažnou silou. To je důvod, proč byly radličky rozloženy do čtyř řad (na 5 řadách u taženého provedení). Aby byl Turbo co nejkompaktnější, byla první a poslední řada prstů umístěna přímo na rám. Pravidelná rozteč 19 cm se udržuje po celé pracovní šířce pro plynulý průtok půdy v celém stroji. 3m Turbo vybavené vyrovnávacími radličkami a prutovými válci vyžaduje zdvih pouze 2,4 t (pouze 800 kg / m). Uživatelský komfort jako priorita! Kverneland se vždy snaží, aby bylo nastevení pro uživatele snadné a bezpečné, a ušetřilo jeho drahocenný čas. Proto je možné všechna nastavení provádět bez jakéhokoliv nástroje. Hloubka se nastavuje hydraulicky pomocí válců a rozporek; urovnávací zařízení pomocí kliky. Pokud se mění pracovní hloubka, téměř není třeba měnit polohu urovnávacího zařízení díky dobře promyšlené kinematiky, která působí jako paralelogram. Stroj navíc nevyžaduje žádnou údržbu, kromě výměny opotřebitelných dílů. Pro zemědělce, kteří mají malá pole, úzké silnice a chtějí šetřit čas, může být Turbo vybavena hydraulickým sklápěním bočních urovnávacích radliček. Nastavení hloubky se standardně provádí rozpěrkami na hydraulických válcích. Díky kinematice není nutná žádná další úprava urovnávacích radliček. Ovládání hloubky se provádí pomocí zadního válce. Celková hmotnost stroje se využívá k opětovnému upevnění a zajištění dobrého kontaktu semen a půdy. Zátěžové testy Před uvedením na trh musel stroj Turbo projít řadou zkoušek, aby byla zajištěna dokonalá kvalita výrobku. Naším hlavním cílem je plně uspokojit naše uživatele: Stroje jsou konstruovány vysoce kvalifikovanými inženýry s odbornými znalostmi zemědělské techniky. Při vývoji se využívají sofistikované technologie jako testy statického zatížení, metoda konečných prvků (FEM) a zkoušky životnosti při namáhání vibracemi. Nakonec jsou stroje testovány za různých podmínek v terénu, aby se potvrdilo splnění požadavků kladených na všechny funkce a na pevnost. 3

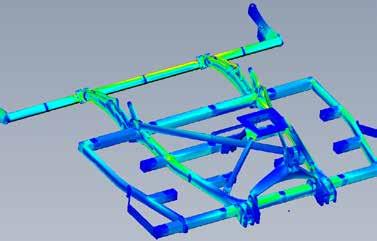

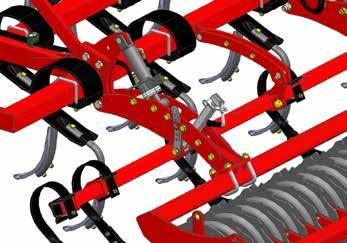

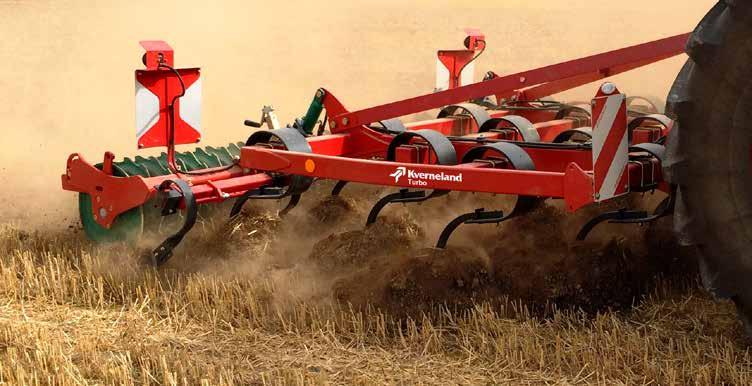

4 Turbo Rám 3 pracovní zóny Kverneland Turbo má 4 řady radliček, aby se zabránilo ucpávání. Velká vzdálenost mezi řadami radliček se mění od 550 do 500 mm pro získání optimálního toku zeminy kolem kol. Za radličkami následují urovnávací radličky pro urovnání povrchu vytvořené posledními řadami Flexi radliček. Kverneland Turbo je dostupný se všemi našimi aktivními válci jako Actipack ø 560 mm, Actiflex ø 580 mm nebo Actiring ø 540 mm, ale také se zesíleným prutovým válcem ø 550 mm a dvojitým prutovým válcem ø 400 mm. Turbo 3,0 m 15 radliček Turbo 3,5 m 17 radliček Ovládání hloubky Zadní hloubka stroje Kverneland Turbo se nastavuje pomocí válců. Koncepce rámu s paralelogramem umožňuje snadné nastavení pracovní hloubky. Sekce s urovnávacími radličkami se nastavují současně s válcem, v případě potřeby je možné i jemné dostavení urovnávacích prstů. Všechna nastavení jsou jednoduchá. 4

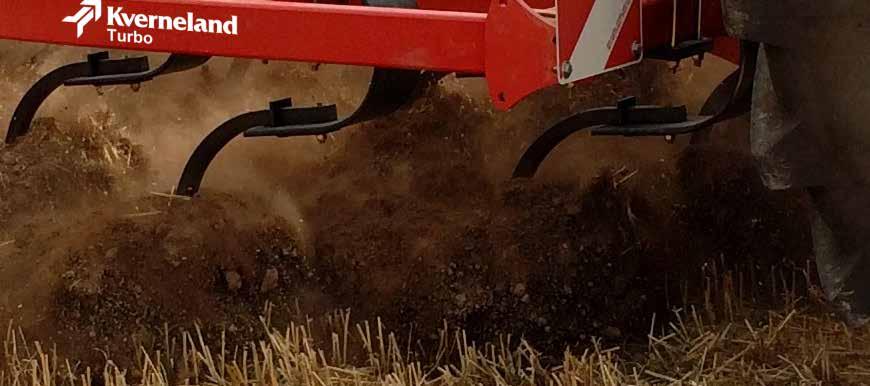

5 Radličky a ostří Velké vibrace a malá rozteč pro dobré drobení Flex radlička těží ze silného vibračního účinku: velké vinutí a velká světlá výška radličky 750 mm poskytují velkou pružnost a zajišťují silné vibrace na rozbití hrud. Dva typy ostří: Malá rozteč radliček slouží aktivnímu drobení a dobrému urovnávání. Navíc je snížen tlak působící na vinutí, což prodlužuje životnost. 750 mm 55x15 mm pro hluboké kypření, malé rozrušování a nízkou spotřebu pohonných hmot. Většinou se používá na jaře na otevření půdy. Ostří s dvěma srdci 125 mm (otočné) pro intenzivní míchání a podmítání. Urovnávací radličky Všechny urovnávací radličky jsou osazeny pružinou jako ochrana proti přetížení. Jejich agresivitu lze také v případě potřeby upravit. Krajní radličky jsou vybaveny větším nástavcem deflektoru. Urovnávací výška je nastavena pomocí vřetena pro nastavení pracovní hloubky urovnávacích radliček. Váha zobrazuje správnou pozici. Standardní mechanické Boční nastavení lze provést jednoduše pomocí kolíku Hydraulicky sklopné Mechanicky sklopné Hydraulicky sklopné (volitelně). Vnější hroty mohou být sklopeny hydraulicky, což ušetří čas při přepravě stroje a při práci na okraji pozemku a podél plotů. Je třeba upravit pouze maximální vnější polohu. 5

6 Turbo Válce 220kg/m 160kg/m 160kg/m Actipack: Druhý nástroj pro přípravu Válec Kverneland Actipack prokazuje svoji vynikající kvalitu práce zvláště na středních až těžkých půdách. Integrované prořezávací disky rozbijí větší hroudy, zatímco nastavitelné nože rozřežou zbylé hroudy, a výsledkem je jejich optimální rozdrcení. Tlak na nože lze nastavit až do výšky tlaku na disk, aby se dosáhlo rovnoměrného utužení po celém pracovním záběru. Poloha VYP. umožňuje úplné zvednutí nožů pro zanechání hrubšího povrchu a pro podporu ochrany horní vrstvy půdy před uzavíráním a erozí. Actiring Ø 540 mm Lehčí verze válce actipack Válec Actiring je lehčí varianta válce Actipack používající stejnou konstrukci rámu a stejný systém nožů. Disky byly nahrazeny kotoučem s profilem tvaru V. Tím se ušetří 60 kg/m, což má rozhodující význam pro snížení požadavků na zvedací kapacitu pro nesená zařízení. Tato nová konstrukce představuje také levnější alternativu válce Actipack, zvláště v lehčích půdách, kde nejsou vyžadovány další výhody válce Actipack. Tupější úhel profilu V je méně agresivní než konstrukční úhel disků Actipack. Výsledkem je lepší nesení váhy ve středních až lehkých půdách. Pružiny a nože byly navrženy speciálně tak, aby se do rotoru nedostaly kameny a nevyvolaly zablokování. Actiflex Ø 580 mm Kverneland zavádí novou generaci válců zvaných Actiflex, speciálně zkonstruovaných tak, aby vyhovovaly všem podmínkám. Intenzivní míchání spolu s dobrým opětovným utužením dělá z tohoto válce ideální nástroj pro nejlepší vzcházení divoce rostoucích rostlin. Jeho velký průměr 580 mm zajišťuje dobré jízdní vlastnosti i v lehkých půdách. Tento válec je určitě dobrý kompromis mezi hmotností (160 kg/m) a míchacím výkonem. VYPNUTO Actipack a Actiring: Na plazy lze podle povahy půdy a požadované povrchové úpravy aplikovat 4 různé přítlaky. 6 Plazy nahoře (neaktivní) Plazy dole (aktivní)

7 Technická data Model Turbo 3000 Turbo 3500 Počet radliček Pracovní záběr (m) 2,82 3,19 šířka válce 3,00 3,50 Počet řad radliček 4 4 Přepravní šířka (m) 3,00 3,50 Rozteč řad (mm) Od 550 do 600 mm Rám (mm) 100 x 100 Závěs Kat. II & III Průchodnost pod rámem (mm) 750 Rozeč prstů (mm) 190 Nastavení hloubky Urovnávací zařízení Válce Hydraulicky pomocí podložek Urovnávací radličky Prutový, dvojitý prutový, Actiring, Actiflex, Actipack Min. / Max k 80 / / 175 Hmotnost s prutovým válcem (kg) Hmotnost s válcem Actiflex (kg) Hmotnost s válcem Actipack (kg) Zdvih s prutovým válcem (t*) 2,4 2,6 Zdvih s válcem Actiflex (t*) 3,0 3,3 Zdvih s válcem Actipack (t*) 3,4 3,8 * Simulace provedena s traktorem Kubota M7 Informace uvedené v této brožuře jsou obecného charakteru a jsou určeny pro mezinárodní distribuci. Záměrem je poskytnout co možná nejpřesnější informace. Pokud se v dokumentu, navzdory předpokladům, vyskytnou nepřesnosti, nemohou tyto sloužit jako právní podklad k reklamacím uplatňovaným vůči spol. Kverneland. Modely, jejich specifikace a možnosti volitelného vybavení se mohou v jednotlivých zemích lišit. Podrobnější informace získáte u svého prodejce. Společnost Kverneland Group si vyhrazuje právo kdykoliv provést změny v konstrukci strojů a změny jejich specifikace, přidat či odstranit funkce, které jsou uvedeny či popsány v této brožuře, bez další odpovědnosti vůči nabyvatelům před nebo po provedení změny. Na uvedených obrázcích mohou být v některých případech ze stroje odstraněny některé ochranné prvky. To je učiněno pouze za účelem lepší prezentace a popisu určitých funkcí stroje. Z důvodu zamezení rizika úrazu nesmějí být bezpečnostní prvky ze stroje nikdy odstraňovány. Pokud je odstranění bezpečnostních prvků nezbytné, např. z důvodu údržby stroje, vyžádejte si, prosíme, vhodnou asistenci nebo dohled technika. Kverneland Group Kerteminde AS. 7
