1 Aplikace Statistické zobrazení nehodovosti v silničním provozu na vybrané pozemní komunikaci v mapě METODIKA PRÁCE S TOUTO APLIKACÍ červen 13

2 Obsah ÚVOD 3 PŘÍSTUP DO APLIKACE 3 DEFINOVÁNÍ KRITÉRIÍ VYHLEDÁVÁNÍ POŽADOVANÝCH INFORMACÍ V APLIKACI 4 ZDROJE DAT 4 ÚDAJE ŘEDITELSTVÍ SLUŽBY DOPRAVNÍ POLICIE ČR (ŘSDP ČR) 4 ÚDAJE ŘEDITELSTVÍ SILNIC A DÁLNIC ČR (ŘSD) 7 ZDROJEM ADMINISTRATIVNÍCH ÚDAJE JE ČESKÝ STATISTICKÝ ÚŘAD (ČSÚ) 7 ZDROJEM PODKLADOVÝCH MAP JE ČESKÝ ÚŘAD ZEMĚMĚŘIČSKÝ A KATASTRÁLNÍ (ČÚZK) 8 ZOBRAZENÍ VYBRANÝCH NEHOD 11 VYUŽITÍ FUNKCE GOOGLE STREET VIEW KE ZOBRAZENÍ SITUACE V MÍSTĚ NEHODY Z RŮZNÝCH POHLEDŮ 14 VYTVÁŘENÍ TEMATICKÝCH MAPOVÝCH PŘEHLEDŮ S ODBORNÝM OBSAHEM - STATISTICKÝM VYHODNOCENÍM VYBRANÉHO SPRÁVNÍHO ÚZEMÍ 15 ZÁKLADNÍ INFORMATIVNÍ VÝPIS O NEHODĚ 15 TEMATICKÝ PŘEHLED NEHODOVOSTI PODLE STANOVENÝCH KRITÉRIÍ NA VYBRANÉ POZEMNÍ KOMUNIKACI 19 Strana 2 (celkem 19)

3 Úvod V rámci Etapy IV řešení projektu Rozšíření analytických funkcí publikační aplikace Statistické zobrazení nehod v mapě, provozované na Portálu geografického informačního systému Ministerstva dopravy Jednotná dopravní vektorová mapa (JDVM) (VG ) bezpečnostního výzkumu MV byla vyvinuta aplikace rozšiřující analytické funkce publikační aplikace Statistické zobrazení nehod v mapě, provozované na Portálu GIS MD Jednotná dopravní vektorová mapa. Tato aplikace je určena odborné i laické veřejnosti a je volně přístupná. Vhodnou kombinací kritérií výběru nehod a pozemní komunikace si může uživatel aplikace operativně vytvářet tematické mapy nehodovosti na vybraných komunikacích. Při interpretaci tematických přehledů statistického vyhodnocení nehodovosti na vybrané pozemní komunikaci musí uživatel vzít v úvahu použitou metodiku. Nehody jsou přiřazeny k nejbližší pozemní komunikaci pomocí prostorového dotazu. Maximální vzdálenost nehody od komunikace byla nastavena na 20 m (tzn., nemá-li nehoda v okolí do 20 m nějakou komunikaci, nemá přirazenu žádnou). Z výše uvedeného vyplývá, že statistický přehled nehodovosti na vybrané pozemní komunikaci má pouze informativní charakter a měl by se používat jako analytický a ne oficiální dokument. Přístup do aplikace Do aplikace Statistické zobrazení nehod na zadané komunikaci se vstupuje cestou Portálu GIS MD Jednotná dopravní vektorová mapa ( tematické oblasti Statistika nehod v mapě, Etapa IV - Statistické vyhodnocení nehodovosti v silničním provozu na vybrané pozemní komunikaci. V popisu základních funkcí aplikace je odkaz na vstupní formulář aplikace. Poklepem na označené slovo zde se otevře vstupní formulář Strana 3 (celkem 19)

4 Definování kritérií vyhledávání požadovaných informací v aplikaci Vstupní formulář aplikace umožňuje vyhledávat v mapě buď jednotlivé nehody (podle identifikačního čísla nehody), nebo skupiny nehod podle zadaných kritérií. Zdroje dat V aplikaci jsou využity následující zdroje vektorových dat (viz citace zdrojů v mapě pod znakem Ve vstupním formuláři může uživatel volit následující kritéria Údaje Ředitelství služby dopravní Policie ČR (ŘSDP ČR) z dat ŘSDP ČR může uživatel aplikace volit následující kritéria Datum od: do: Volbou časového intervalu vyhledá uživatel všechny nehody, které se udály ve stanoveném intervalu (počátek je a konec je měsíčně aktualizován) Druh nehody Alkohol u viníka nehody přítomen Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: srážka s jedoucím nekolejovým vozidlem srážka s vozidlem zaparkovaným, odstaveným srážka s pevnou překážkou nezjišťováno ano, obsah alkoholu v krvi do 0,24 ne srážka s chodcem ano, obsah alkoholu v krvi od 0,24 do 0,5 srážka s lesní zvěří srážka s domácím zvířetem pod vlivem drog pod vlivem alkoholu a drog srážka s vlakem ano, obsah alkoholu v krvi od 0,5 do 0,8 Strana 4 (celkem 19)

5 srážka s tramvají ano, obsah alkoholu v krvi od 0,8 do 1,0 havárie ano, obsah alkoholu v krvi od 1,0 do 1,5 jiný druh nehody ano, obsah alkoholu v krvi 1,5 a více Viditelnost Druh vozidla Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: ve dne, viditelnost nezhoršená vlivem povětrnostních podmínek ve dne, zhoršená viditelnost (svítání, soumrak) ve dne, zhoršená viditelnost vlivem povětrnostních podmínek (mlha, sněžení, déšť apod.) v noci - s veřejným osvětlením, viditelnost nezhoršená vlivem povětrnostních podmínek v noci - s veřejným osvětlením, zhoršená viditelnost vlivem povětrnostních podmínek (mlha, déšť, sněžení apod.) v noci - bez veřejného osvětlení, viditelnost nezhoršená vlivem povětrnostních podmínek v noci - bez veřejného osvětlení, viditelnost zhoršená vlivem povětrnostních podmínek (mlha, déšť, sněžení apod.) Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: moped malý motocykl (do 50 ccm) motocykl (včetně sidecarů, skútrů apod.) osobní automobil bez přívěsu osobní automobil s přívěsem nákladní automobil (včetně multikáry, autojeřábu, cisterny atd.) nákladní automobil s přívěsem nákladní automobil s návěsem autobus traktor (i s přívěsem) tramvaj trolejbus jiné motorové vozidlo (zemědělské, stavební atd.) jízdní kolo povoz, jízda na koni jiné nemotorové vozidlo vlak nezjištěno, řidič ujel jiný druh vozidla Strana 5 (celkem 19)

6 Počet vozidel: Následek nehody: nehody s následkem na zdraví osob Uživatel aplikace si může zvolit jako kritérium počet vozidel zúčastněných při nehodě. Uživatel aplikace má dvě možnosti stanovení kritéria výběru. Buď zaškrtnutím políčka nehody s následkem na zdraví osob vybere všechny nehody, při kterých došlo k usmrcení nebo zranění osob, nebo konkrétním zadáním níže uvedeních kritérií usmrceno osob: těžce zraněno: lehce zraněno: vybere skupinu nehod splňujících tato kritéria. Zavinění nehody Únik provozních, přepravovaných hmot Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: řidičem motorového vozidla řidičem nemotorového vozidla chodcem lesní zvěří, domácím zvířectvem jiným účastníkem silničního provozu závadou komunikace technickou závadou vozidla jiné zavinění Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSDP ČR: došlo k úniku pohonných hmot, oleje, chladícího media apod. došlo k úniku jiných nebezpečných látek pevných došlo k úniku jiných nebezpečných látek - kapalných došlo k úniku jiných nebezpečných látek - plynných žádné z uvedených Strana 6 (celkem 19)

7 Údaje Ředitelství silnic a dálnic ČR (ŘSD) Třída silnice Číslo silnice Uživatel vybírá kritérium vyhledávání z následujícího číselníku ŘSD ČR: dálnice silnice 1. třídy silnice 2. třídy silnice 3. třídy Uživatel vybírá kritérium vyhledávání z číselníku ŘSD ČR: Po zvolení třídy silnice si zvolí číslo silnice Nebo volí přímo číslo silnice z nabídky v seznamu Zdrojem administrativních údaje je Český statistický úřad (ČSÚ) Strana 7 (celkem 19)

8 Zdrojem podkladových map je Český úřad zeměměřičský a katastrální (ČÚZK) Strana 8 (celkem 19)

9 Strana 9 (celkem 19)

10 Strana 10 (celkem 19)

11 Zobrazení vybraných nehod V níže uvedeném případě byla zvolena kritéria nehody s následkem na zdraví osob na silnici I. třídy číslo 30. Vybranou komunikaci lze zobrazit aktivací tlačítka Mapa >. Protože vybraná silnice v celé délce zobrazitelná pouze ve větším měřítku nejsou zobrazeny nehody, které se objeví až při přiblížení mapy na měřítko 1:50000 Strana 11 (celkem 19)

12 Aktivací zaškrtávacího tlačítka se zobrazí pouze nehody splňující kritéria zadaná ve vyhledávacím formuláři Po zmáčknutí tlačítka zadaným kritériím. se zobrazí seznam nehod odpovídajících Strana 12 (celkem 19)

13 Poznámka k uvádění času nehody ve výpisech a přehledech: Čas 25:60 uvádí policisté, když při šetření nehody nemohou určit hodinu, kdy se nehoda v daný den stala. Čas například 16:60 uvádí policisté, když při šetření nehody nemohou určit minutu, kdy se nehoda v daném rozmezí hodin (mezi 16:00 a 17:00) stala. Použitím tlačítka Mapa > u vybrané nehody lze zobrazit umístění nehody na pozemní komunikaci poklepem na značku nehody se zobrazí informační panel se základními údaji o nehodě nebo o pozemní komunikaci Strana 13 (celkem 19)

14 Využití funkce Google Street View ke zobrazení situace v místě nehody z různých pohledů Pomocí propojení na Google Street View lze prohlédnout situaci v místě nehody z různých pohledů. Strana 14 (celkem 19)

15 Vytváření tematických mapových přehledů s odborným obsahem - statistickým vyhodnocením vybraného správního území Základní informativní výpis o nehodě Aplikace umožnuje vytvořit přehled se situačním obrázkem umístění nehody na komunikaci a k němu podrobné informace o nehodě. Poklepem na číslo nehody v informačním panelu nehody nebo v seznamu nehod se zobrazí podrobné informace o nehodě. Strana 15 (celkem 19)

16 Tento tematický přehled o nehodě lze vyexportovat ve formátu pdf a vytisknout pomocí nabídky na liště Strana 16 (celkem 19)

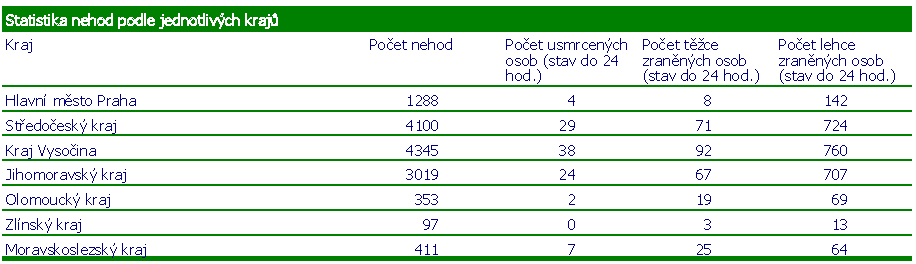

17 Tematický přehled nehodovosti na vybrané pozemní komunikaci Aktivací tlačítka Celkový přehled nehod na vybrané pozemní komunikaci je vygenerován souhrnný tematický přehled na vybrané pozemní komunikaci ve formátu pdf Před spuštěním reportu je nutné zvolit území. V mapovém výřezu v reportu se zobrazují nehody na vybrané pozemní komunikaci. Zobrazení nehod je tematicky rozděleno podle následků na zdraví zúčastněných osob. V tomto přehledu se kromě jiných údajů generuje i přehled nehodovosti podle jednotlivých krajů (NUTS3), kterými pozemní komunikace prochází Strana 17 (celkem 19)

18 Tato funkce je více patrna například u dálnice D1, která prochází 7 kraji České republiky. Strana 18 (celkem 19)

19 Tematický přehled nehodovosti podle stanovených kritérií na vybrané pozemní komunikaci Uživatel si může výběr nehod omezit dalším kritériem (zde obsah alkoholu v krvi do 0,99 ) a aplikace vygeneruje následující tematický přehled. Aktivací tlačítka Přehled nehod podle stanovených kritérií na vybrané pozemní komunikaci se do formátu pdf vygeneruje následující statistický přehled o nehodách Před spuštěním exportu tematické mapy je nutné zvolit území. Strana 19 (celkem 19)
