1 Příloha č. 2 Specifikace zařízení a souvisejícího plnění 1. Výchozí stav Studiový komplex TS Brno se skládá za tří studiových ateliérů. Studio A o ploše 270m 2, studio B o ploše 70m 2 a studio D o ploše 70m2. Studio A je využíváno pro výrobu náročnějších pořadů, soutěží, zábavných pořadů s účastí diváků apod. Studio B a D slouží především pro zpravodajství a jednodušší programové projekty. Studiový komplex SKA je osazen 5 kamerami SONY HDC1400 a studiový komplex SKB/D je osazen 3 kamerami SONY HDC-1400 a 1 kamerou SONY BVP-E30. Celý režijní komplex je koncipován tak, aby umožnil výrobu ve formátu HD. Všechny nové klíčové prvky technologického řetězce jsou tedy voleny tak, aby byly schopny produkovat, resp. zpracovávat signál s vysokým rozlišením. Tomuto záměru musí odpovídat i provedení veškeré obrazové kabeláže, použitých konektorů, přepojovacích panelů a podpůrných aktivních prvků v rámci plnění předmětu veřejné zakázky. Formátem pro zpracování a distribuci televizního signálu je smíšený provoz s výrobou jak ve formátu SD SDI, tak i HD SDI. Provozované kamery HDC-1400 a kamerové řetězy HDCU-1500 umožňují tento druh provozu. 2. Obecné požadavky Zadavatel požaduje vedle dodávky níže specifikovaných technických zařízení rovněž provedení obměny plněním předmětu veřejné zakázky dotčených podpůrných prvků (distribuční zesilovače, převodníky apod.) tak, aby byly schopny zpracovat signály ve formátu SD i HD (1080i/25). Veškerá kabeláž, konektory a svírková pole musí být schopny přenést dostatečnou kapacitu dat pro formát HD (1080i/25) Vzhledem ke skutečnosti, že oba režijní komplexy jsou obsluhovány stejnými lidmi v režimu, jenž nevylučuje souběžný provoz, požaduje zadavatel, aby dodávaná obrazová režie byla schopna současně pracovat se signály SD i HD. Dále zadavatel požaduje, aby dodávaná obrazová režie umožňovala výrobu některých pořadů, jež jsou alokovány ve studiu D (a tedy obsluhovány z pracoviště OR B) v kvalitě HD. Z toho vyplývá, že procesor nové obrazové režie OR A musí být ovládán nejen z nového ovládacího panelu v OR A, ale i volitelně ze stávajícího panelu v OR B a tedy na vstupy nové obrazové režie musí být současně přivedeny všechny zdroje signálů, které jsou zapotřebí pro provoz obou těchto pracovišť. Na výstupních monitorech obrazové a zvukové režie B musí být volitelně signály PGM a PVW procesorů OR A i OR B. Vzhledem k variabilitě provozu požaduje zadavatel přenášení nastavení triků apod. mezi oběma pracovišti. Na základě shora uvedeného požaduje zadavatel dodávku obrazové režie, která umožňuje pracovat současně se signály SD i HD - rozlišení (1080i/25) s možností

2 dodatečného upgradu navazujících prvků infrastruktury na rozlišení 1080p/50 (interface 3G- SDI level B podle standardu SMPTE 424M). Pro záznam a reprodukci TV signálu budou sloužit na tomto pracovišti záznamové stroje formátu XDCAM HD, HDCAM a Digital Betacam (jejich dodávka není předmětem plnění). 3. Požadavky na obrazová zařízení Obrazová zařízení (vana obrazové režie, převodníky, rozdělovací zesilovače, manuální přepojovače apod.) budou instalovány do volných pozic ve stojanech ve stávající technické kontrole, resp. do míst, která se uvolní po demontovaných prvcích původní režie SK A. Všechny hlavní signálové cesty budou ve formátu HD SDI. Pro monitorovací účely bude nutno upravit rozvod signálů vhodnou konfigurací zapojení s doplněním potřebných převodníků HD SDI/ SDI nebo PAL. Z důvodu technologické jednotnosti s režijním komplexem B požaduje zadavatel obrazovou režii v provedení 3ME a panely pro volbu signálů s 32 tlačítky v této konfiguraci: 3.1. Požadovaná sestava a funkce obrazové režie SK A - Procesor obrazové režie - Multiformátová režie pro živé vysílání SD-SDI nebo HD-SDI 1080i nebo 720p - min. 32 externích vstupů HD/SD - z toho min. 8 vstupů s interními up/cross/down převodníky - min. 24 libovolně přiřaditelných výstupů HD/SD - z toho min 2 výstupy s interními up/cross/down převodníky - 2 trikoprolínače (M/E), každý s 4 klíčovacími hladinami a s efektem resize (bez použití DVE) - Výstupní trikoprolínač P/P - 2-kanálový 3D DME HD/SD - Obrazová paměť stills&clips - min.8 výstupních kanálů nebo 4 páry FILL/KEY HD/SD s kapacitou min.1 min záznamu signálu 1080i/25 s možností přehrávání ve smyčkách - Redundantní napájecí zdroje procesoru a všech periferií režie Řídící jednotka a modulová sestava ovládacího panelu režie 2,5ME - modul volby AUX 32 tlačítek 1ks - modul volby vstupů M/E a P/P 32 tlačítek 3ks - modul ovládání M/E 3ks - modul předvolby trikoprolínače FlexiPad 1ks - modul pro paměťovou kartu a rozhraní USB 1ks - modul ovládání s číslicovou klávesnicí 1ks - modul programování KeyFrame 1ks 2

3 - modul TrackBall 1ks - modul ovládání FTB 1ks - modul ovládání klíčovačů 1ks Menu panel s dotykovým displejem 1ks Jednotka řadiče periferií režie - RS422, GPI /Tally Ethernet switche a patche pro ovládání sestavy režií OR A a OR B Ovládací panel dedikovaných pomocných výstupů AUX 1ks Atypické ovládací propojovací kabely obrazové režie 3.2. Vstupy obrazové režie: Kamera 1 až 5 Kamera 6 až 8 Signály HD SDI pro vstupy režie a vstupy kvadrátorů MS OR A a TK. Pro stávající monitorové stěny CRT - PAL bude využit třetí konfigurovatelný výstup CCU ve formátu SD pro převodníky SDI/PAL Jasový signál Y pro kontrolu signálů na pracovišti měřícího technika bude smyčkován s osciloskopem v technické kontrole. Signály HD SDI pro vstupy režie a vstupy kvadrátorů MS OR A a TK. Pro stávající monitorové stěny CRT - PAL bude využit třetí konfigurovatelný výstup CCU ve formátu SD pro převodníky SDI/PAL Jasový signál Y pro kontrolu signálů na pracovišti měřícího technika bude smyčkován s osciloskopem v technické kontrole. Kamera 9 Signály SD SDI pro vstupy režie a vstupy kvadrátorů MS OR A a TK. Pro stávající monitorové stěny CRT - PAL bude využit výstup CCU PAL Jasový signál Y pro kontrolu signálů na pracovišti měřícího technika bude smyčkován s osciloskopem v technické kontrole. 3

4 Variabilní zdroje VZ 1 a VZ2 Variabilní zdroje VZ 3, VZ4 a VZ5 Výstup vysílacího serveru P1a P2 Grafika 1, 2 SKA Grafika 3ext SKA Tyto signály jsou využívány režií A. Signál PAL s vloženým časovým kódem pro monitorové stěny v obrazové a zvukové režii bude vyveden z volných výstupů rozdělovacích zesilovačů. Signály SDI budou vyvedeny z volných výstupů SDI monitorovacích převodníků a přivedeny na vstupy režie s možností formátové konverze. Tyto signály jsou společné pro režie A i B. Signál PAL s vloženým časovým kódem pro monitorové stěny v obrazové a zvukové režii bude vyveden z volných výstupů rozdělovacích zesilovačů. Signály SDI budou vyvedeny z volných výstupů SDI monitorovacích převodníků a přivedeny na vstupy režie s možností formátové konverze. Signály ve formátu SDI budou přivedeny na vstupy monitorovacích převodníků. Na jednom z výstupu PAL převodníků je zapojena čtečka a vkladač ČŘK - signál PAL s vloženým ČŘK pro monitorové stěny v obrazové a zvukové režii. Signály SDI budou vyvedeny z volných výstupů SDI monitorovacích převodníků a přivedeny na vstupy režie s možností formátové konverze. Současné grafické pracoviště je postavená na zařízení Harris G3. Výstupy signálů HD SDI budou přes manuální přepojovač (MP) připojeny na vstupy downconvertorů do formátu SD SDI. HD SDI výstupy budou připojeny na vstupy obrazové režie. SD SDI výstupy budou přes stávající převodníky EDP-104 SD SDI/PAL využity pro monitorování v monitorových stěnách s CRT monitory. Signály klíče jsou přes MP připojeny přímo na požadované vstupy režie. Pro připojení externí grafiky výstupy signálů HD SDI budou přes manuální přepojovač (MP) připojeny na vstupy downconvertorů do formátu SD SDI. HD SDI výstupy budou připojeny na vstupy obrazové režie. SD SDI výstupy budou přes nové převodníky SD SDI/PAL využity pro monitorování v monitorových stěnách s CRT monitory. Signály klíče je možno přes MP připojit přímo na požadovaný vstup režie. 4

5 Grafika 1, 2 SKB Externi 1 a 2 Test Současné grafické pracoviště je postavené na zařízení HARRIS G7. Výstupy signálů HD SDI budou přes manuální přepojovač (MP) připojeny na vstupy downconvertorů do formátu SD SDI. HD SDI výstupy budou připojeny na vstupy obrazové režie. SD SDI výstupy budou přes nové převodníky SD SDI/PAL využit pro monitorování v monitorových stěnách s CRT monitory. Signály klíče jsou přes MP připojeny přímo na požadované vstupy režie. Signály HD SDI připojené na vstupy režie. Slouží pro obecné připojení HD SDI zdrojů z MP TK. Testovací signál ve formě HD SDI přiveden z volného výstupu rozdělovacího zesilovače Výstupy obrazové režie PGM 1 hlavní výstup HD SDI výstup připojen přes nový převodník HD/SD na monitorovací převodník PGM 2 hlavní výstup HD SDI výstup připojen přes nový převodník HD/SD na studiové rozvody PGM 3,4 hlavní výstup HD SDI výstup připojen na MP TK PVW předvolba HD SDI výstup připojen přes nový převodník HD/SD na monitorovací převodník ME 1a trikoprolínač HD SDI výstup připojen přes interní převodník HD/SD na monitorovací převodník ME 1b trikoprolínač HD SDI výstup připojen přes nový převodník HD/SD na studiové rozvody ME 2a trikoprolínač HD SDI výstup připojen přes interní převodník HD/SD na monitorovací převodník ME 2b trikoprolínač HD SDI výstup připojen na MP TK DME digitální efekt HD SDI výstup připojen přes nový převodník HD/SD na MP. Ze svírky bude připojen přes stávající monitorovací převodník DME pro MS OR B. Výstup HD SDI bude připojen na kvadrátor MS OR A. AUX1 pomocný výstup - HD SDI výstup připojen přes nový převodník HD/SD na studiové rozvody 5

6 AUX2 AUX3 AUX4, 5 AUX6 AUX7 výstup HD SDI pro měřícího technika - TK volba signálu pro hledáčky HD SDI výstup připojen přes nový převodník HD/SD na monitorovací převodník pomocné výstupy HD SDI budou připojeny přes nové monitorovací převodníky HD/SD na MP. Ze svírek bude připojena jednoduchá trikoprolínací jednotka SDI s funkcí disolve (prolínání). Jedná se o pomocný výstup pro zobrazovací panel v dekoraci studia. Pomocí MP je možno volit provoz z režie A nebo B. pomocný výstup HD SDI na MP. pomocný výstup pro nastavení klíče- HD SDI výstup bude připojen přes nový převodník HD-SDI/HDMI na nový monitor umístěný na stole obrazové režie A. Původní jednotku přepínaní signalizace obrazového střihu, zvukové modulace poslech pro sluchátka kameramanů a signálů pro hledáčky kamer požaduje zadavatel rozšířit a překonstruovat tak, aby umožňovala sdílení kamer KA6-KA9 mezi oběma komplexy A / B. Původní střihová řada Bypass režie SKA bude zrušena bez náhrady. Na výstupu režie bude zařazen embeder Crystal Vision TANDEM 3G (RM47) ve vaně 1U se dvěma zdroji, jenž dodá zadavatel. Svými vstupy i výstupy bude připojen na MP. Součástí zadávací dokumentace (příloha č. 1) je podrobné blokové schéma současného stavu obrazové části studiových komplexů SKA a SKB. Pro vypracování projektové dokumentace, která bude podléhat odsouhlasení zadavatelem, (dílčího předmětu plnění veřejné zakázky dle odst písm. a) zadávací dokumentace) zadavatel požaduje vycházet z tohoto schématu a pro návrh infrastruktury doplnit pouze ty komponenty, které jsou nezbytné pro distribuci v cestě HD signálů. 4. Požadavky na monitorové stěny 4.1. Monitorová stěna obrazové režie A Bude využita stávající monitorová stěna OR A je tvořena 5 ks 42 LCD zobrazovači SONY FWD-S42H1 na nichž jsou zobrazeny výstupy kvadrátorů Harris QVM 6800+T a která je doplněna o 2 ks LCD monitorů LMD-2451W/SDI pro signály PGM a PVW. Celá sestava monitorové stěny je umístěna na nosné konstrukci s polohovatelnými držáky displejů Monitorová stěna zvukové režie A Bude zde využita stávající monitorová stěna s monitory CRT a signály PAL. 6

7 4.3. Monitorová stěna obrazové režie B Bude zde využita stávající monitorová stěna s monitory CRT a signály PAL. Monitory PGM a PVW budou nahrazeny monitory LCD 20 obdobné kvality jako v OR A Monitorová stěna zvukové režie B Bude zde využita stávající monitorová stěna s monitory CRT a signály PAL Monitorová stěna technické kontroly Nová monitorová stěna pro technickou kontrolu bude řešena obdobně jako MS v OR A včetně nosné konstrukce. Bude obsahovat 5ks LCD zobrazovačů 42 s kvadrátory. Zadavatel z důvodu kompatibility požaduje dodat zobrazovače, jejichž parametry jsou srovnatelné se zobrazovači SONY FWD-S42H1 použitými v monitorové stěně OR A. Pro zobrazení signálu Operátor bude využit stávající zobrazovač LCD 20 SDI - LMD Zadavatel dále požaduje využít výstupy z těch stávajících kvadrátorů QVM 6800+T určených pro MS OR A, jež mají na výstupu odpovídající signál (viz popis výstupů shora). Pro ostatní monitory zadavatel požaduje doplnit nové kvadrátory - tři kusy (konfigurace je zřejmá technické dokumentace uvedené v příloze č. 1 zadávací dokumentace) a rozdělovací zesilovače HD SDI výstupů stávajících kvadrátorů Monitor ve studiu Pro zobrazování signálů HD požaduje zadavatel dodat jeden LCD zobrazovač 42, jehož parametry jsou z důvodu kompatibility srovnatelné se zobrazovačem SONY FWD-S42H1. 5. Stůl obrazové režie Stůl OR zůstane původní a pouze dojde k výměně ovládacího panelu OR. 6. Stůl TK Stůl TK zůstane původní. Na ploše stolu jsou ovladače provozního nastavení kamer RCP, jednotka předprovozního nastavení MSU a panely pro volbu signálů na kontrolní osciloskop a monitor. V nástavbě stolu jsou dva kusy provozních oscilografů Tektronix 1741A, jejichž funkce zůstane zachována. Pro měřící účely je osazen monitor SONY BVM-L170. Měřicí osciloskop Tektronix 1761 požaduje zadavatel nahradit zařízením umožňující měření HD signálů. Pro tuto funkci zadavatel požaduje dodávku HD rasterizéru v provedení ½ 1U s výstupem na LCD 15 zobrazovač, jenž je také předmětem dodávky. V rámci tohoto dílčího plnění jsou závazné následující technické hodnoty, resp. parametry: 7

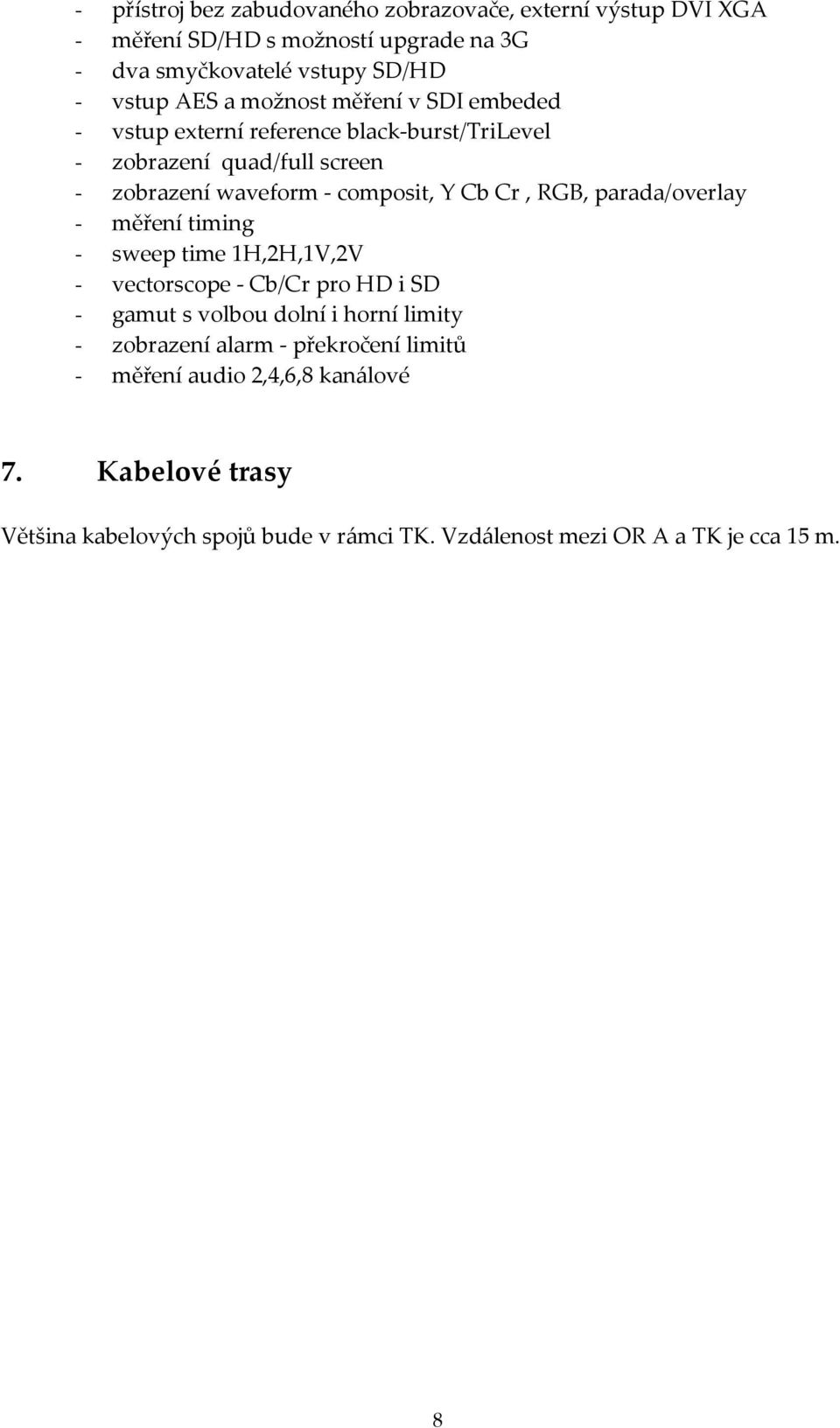

8 - přístroj bez zabudovaného zobrazovače, externí výstup DVI XGA - měření SD/HD s možností upgrade na 3G - dva smyčkovatelé vstupy SD/HD - vstup AES a možnost měření v SDI embeded - vstup externí reference black-burst/trilevel - zobrazení quad/full screen - zobrazení waveform - composit, Y Cb Cr, RGB, parada/overlay - měření timing - sweep time 1H,2H,1V,2V - vectorscope - Cb/Cr pro HD i SD - gamut s volbou dolní i horní limity - zobrazení alarm - překročení limitů - měření audio 2,4,6,8 kanálové 7. Kabelové trasy Většina kabelových spojů bude v rámci TK. Vzdálenost mezi OR A a TK je cca 15 m. 8
