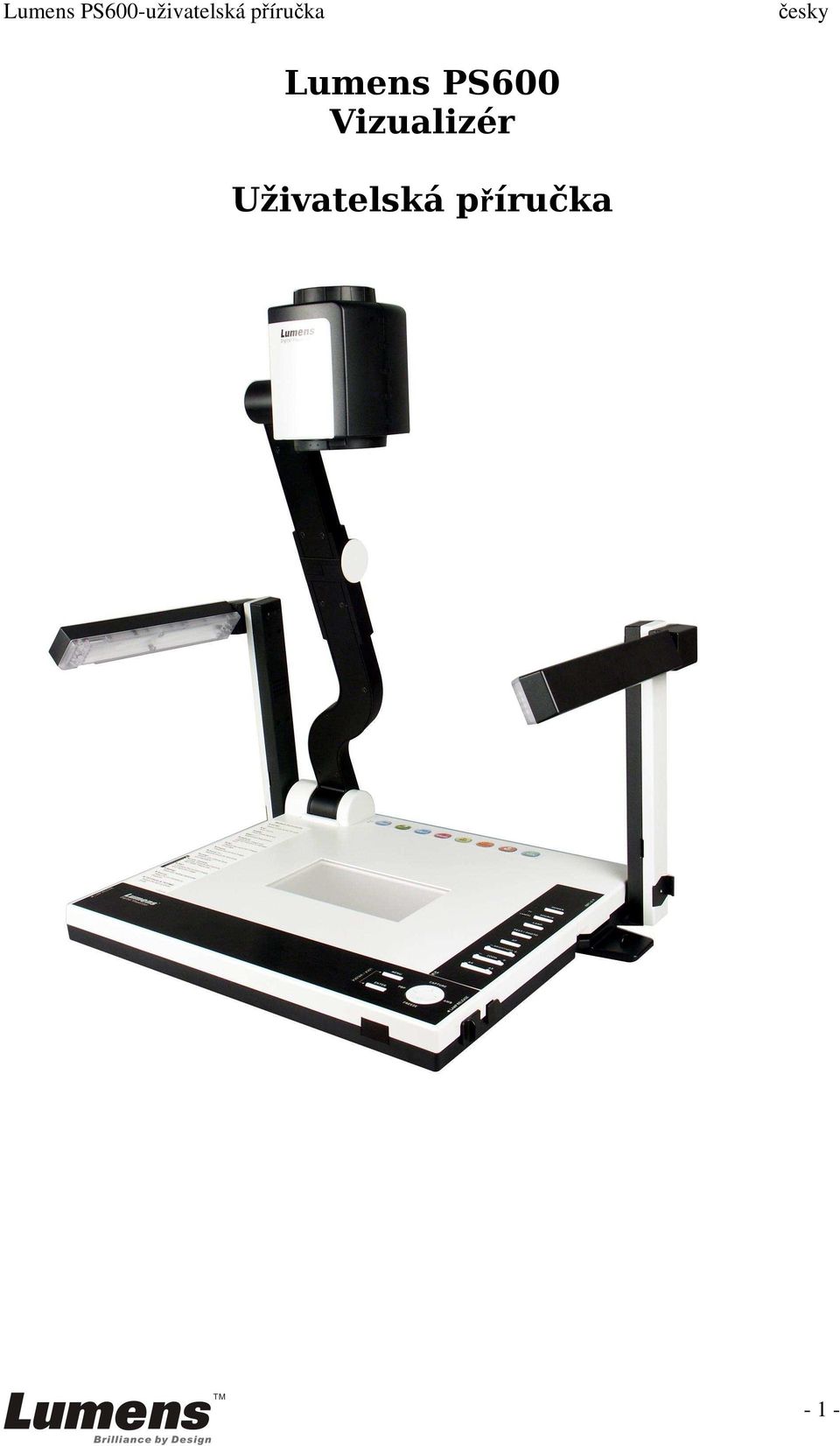

1 Lumens PS600 Vizualizér Uživatelská příručka - 1 -

2 BEZPEČNOSTNÍ INSTRUKCE 1) Nepokládejte přístroj na nestabilní podložku, pult atd. 2) Nepoužívejte zařízení v blízkosti zdrojů tepla a vody. 3) Používejte pouze originální příslušenství. 4) Používejte pouze napájecí zdroj dodávaný s přístrojem. Nejste-li si jistý typem používaného zdroje, kontaktujte svého prodejce. 5) Dbejte na zásadu rychlého odpojení přístroje v případě potřeby. 6) Mějte stále na paměti zásady bezpečnosti práce s elektrickými spotřebiči: bezvadný stav elektrické zásuvky, její čistotu a upevnění bezvadný stav napájecí elektrického kabelu 7) Nepřetěžujte zásuvky nebo rozdvojky, neboť tím můžete způsobit elektrický zkrat nebo požár. 8) Vyvarujte se použití přístroje v místech, kde hrozí jeho poškození. 9) Před čištěním odpojte přístroj od zdroje elektrické energie. Pro čištění používejte navlhčenou tkaninu. V žádném případě nepoužívejte přípravky ve spreji nebo kapaliny. 10) Nezakrývejte větrací otvory přístroje, které poskytují ventilaci a chrání přístroj před přehřátím. Nepokládejte přístroj na pohovku, pokrývku nebo jiné měkké povrchy, pokud není zajištěna dostatečná ventilace. 11) Nedovolte vniknutí kapaliny do přístroje. 12) Nepoužívejte přístroj jiným způsobem, než jaký je popsaný v tomto uživatelském návodu. Nerozebírejte sami přístroj ani jeho komponenty. Veškeré servisní zásahy přenechejte vyškolenému personálu. 13) Odpojte přístroj od zdroje elektrické energie při bouřce nebo pokud nebude po dlouhou dobu používán. Nikdy nenechávejte přístroj v přehřátých prostorách jako automobil v letních měsících atd. 14) V následujících případech odpojte přístroj od zdroje elektrické energie a obraťte se autorizované servisní středisko: pokud je síťový kabel poškozený nebo roztřepaný. jestliže došlo k vylití tekutiny do přístroje

3 UPOZORNĚNÍ Pro minimalizaci nebezpečí požáru nebo elektrického šoku chraňte přístroj před vlhkem. Přístroj je uzemněn pomocí uzemňovacího kolíku (součást el.kabelu). Pro zabránění elektrického šoku, vložte správně a pevně kabel do elektrické zásuvky. FCC UPOZORNĚNÍ Lumens PS600 byl certifikován v souladu s požadavky pro provoz ve třídě A počítačových zařízení, podle písmena J, části 15 předpisů FCC. Limity jsou stanoveny tak, aby poskytovaly dostatečnou ochranu proti škodlivému záření, pokud je zařízení používáno v komerčním prostředí. EN55022 (CE RADIATION) UPOZORNĚNÍ Tento produkt je určen k použití v komerční, průmyslové a vzdělávací oblasti. Není určen pro použití v domácnostech. Produkt je klasifikován pro třídu A. V domácnostech může docházet k interferencím s radiovými vlnami. Typické použití je v konferenčních a jednacích místnostech nebo v učebnách. PŘÍPRAVA A POUŽITÍ PŘÍSTROJE 1) ustavte přístroj na předem vybrané a k tomu vhodné místo 2) vytáhněte rameno s snímací hlavou a přizpůsobte její výšku posouváním; výška by měla v provozním režimu dosahovat 48,5 cm 3) otočte snímací hlavici proti ploše 4) zapojte napájecí kabel a podržte po dobu cca 1 vteřiny tlačítko POWER 5) v případě potřeby použijte dodatečné přisvětlení z bočních lamp stiskněte a posuňte jistící západku k uvolnění zámku lampy vytáhněte rameno lampy a nasměrujte lampu proti ploše osvícení zapnete stiskem tlačítka LAMP na dálkovém ovládání nebo kontrolním panelu 6) vizualizér můžete rovněž ovládat pomocí myši připojené přes PS/2 rozhraní; levé tlačítko myši má stejnou funkci jako tlačítko ENTER ; pravé se používá k aktivování menu 7) přes USB rozhraní můžete přenášet uložené obrázky z přístroje do počítače 8) připojením přes RS232 rozhraní získáte možnost vzdáleného ovládání - 3 -

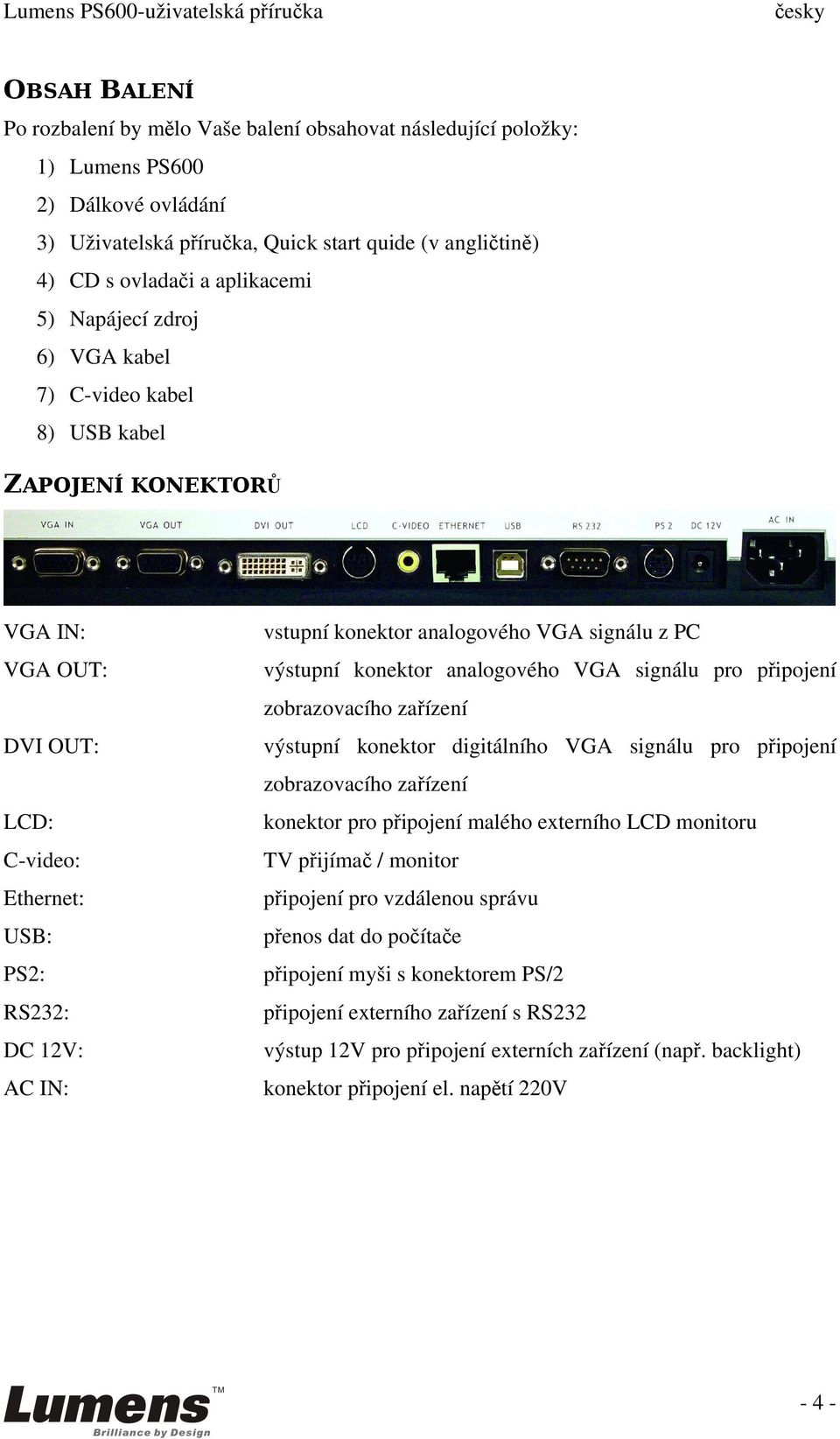

4 OBSAH BALENÍ Po rozbalení by mělo Vaše balení obsahovat následující položky: 1) Lumens PS600 2) Dálkové ovládání 3) Uživatelská příručka, Quick start quide (v angličtině) 4) CD s ovladači a aplikacemi 5) Napájecí zdroj 6) VGA kabel 7) C-video kabel 8) USB kabel ZAPOJENÍ KONEKTORŮ VGA IN: VGA OUT: DVI OUT: LCD: C-video: Ethernet: USB: PS2: RS232: DC 12V: AC IN: vstupní konektor analogového VGA signálu z PC výstupní konektor analogového VGA signálu pro připojení zobrazovacího zařízení výstupní konektor digitálního VGA signálu pro připojení zobrazovacího zařízení konektor pro připojení malého externího LCD monitoru TV přijímač / monitor připojení pro vzdálenou správu přenos dat do počítače připojení myši s konektorem PS/2 připojení externího zařízení s RS232 výstup 12V pro připojení externích zařízení (např. backlight) konektor připojení el. napětí 220V - 4 -

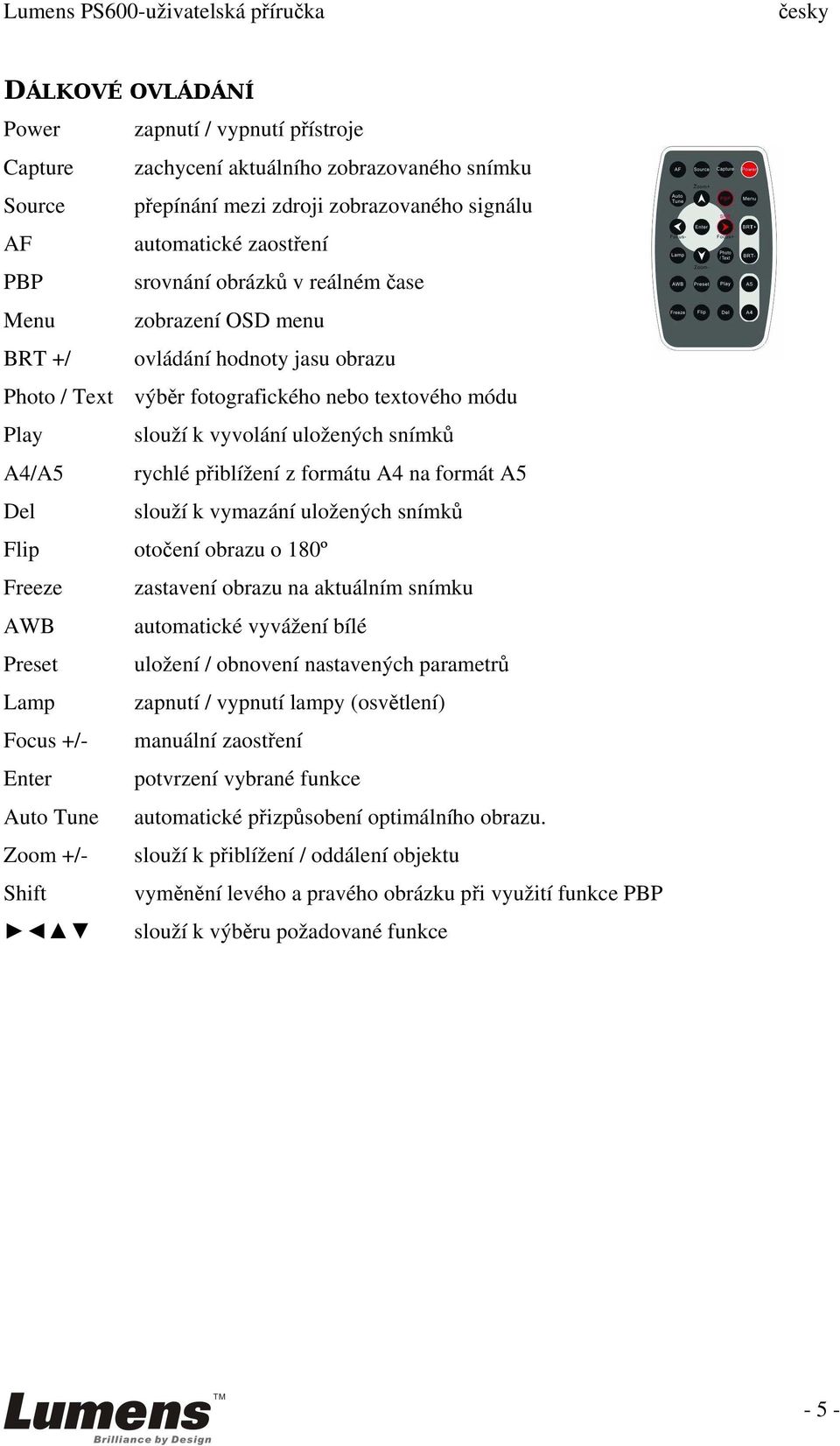

5 DÁLKOVÉ OVLÁDÁNÍ Power zapnutí / vypnutí přístroje Capture zachycení aktuálního zobrazovaného snímku Source přepínání mezi zdroji zobrazovaného signálu AF automatické zaostření PBP srovnání obrázků v reálném čase Menu zobrazení OSD menu BRT +/ ovládání hodnoty jasu obrazu Photo / Text výběr fotografického nebo textového módu Play slouží k vyvolání uložených snímků A4/A5 rychlé přiblížení z formátu A4 na formát A5 Del slouží k vymazání uložených snímků Flip otočení obrazu o 180º Freeze zastavení obrazu na aktuálním snímku AWB automatické vyvážení bílé Preset uložení / obnovení nastavených parametrů Lamp zapnutí / vypnutí lampy (osvětlení) Focus +/- manuální zaostření Enter potvrzení vybrané funkce Auto Tune automatické přizpůsobení optimálního obrazu. Zoom +/- slouží k přiblížení / oddálení objektu Shift vyměnění levého a pravého obrázku při využití funkce PBP slouží k výběru požadované funkce - 5 -

6 ZÁKLADNÍ A POKROČILÉ FUNKCE zaostření I. rychlé zaostření z A4 na A5 stiskněte tlačítko A4 nebo A5 na dálkovém ovládání nebo ovládacím panelu II. auto-zaostření pro automatické zaostření stiskněte AF na dálkovém ovládání nebo ovládacím panelu III. manuální zaostření obraz lze manuálně zaostřit použitím tlačítka ZOOM +/- na ovládacím panelu nebo na dálkovém ovládání vymazání uložených obrázků 1. po stisku PLAY a vybrání obrázku určeného k vymazání pomocí tlačítek zvolte DEL pro smazání obrázků přehrání uložených obrázků 1. stiskněte PLAY pro zobrazení zmenšenin obrázků uložených v paměti. 2. použijte tlačítka pro vybrání požadované miniatury 3. stiskněte ENTER pro zobrazení na celý display PBP funkce - pomocí této funkce lze srovnat právě snímaný objekt s obrázkem uloženým v paměti 1. na dálkovém ovládání nebo ovládací panelu stiskněte PBP a po té vyberte uložený obrázek určený ke srovnání 2. srovnání se zobrazí po stisku tlačítka ENTER 3. pozice srovnávaných obrázků lze vyměnit stiskem SHIFT na dálkovém ovládání nebo AWB/Shift na ovládacím panelu. pro ovládání vizualizéru přes internet dodržet následující postup 1. připojte konektor RJ-45 do ethernetového portu 2. stiskněte MENU a v nabídce OSD Menu zvolte položku ADVANCE 3. pro nastavení DHCP, IP, Net Mask a Gate way existují dva postupy: a. při nastavení DHCP na hodnotu DISABLE vyplňte hodnoty IP adresy, Net Mask a Get Way podle instrukcí správce vaší sítě a uložte b. po změně nastavení DHCP na ENABLE přístroj restartujte; hodnoty IP adresy, Net Mask a Gate Way se automaticky vyplní přes protokol DHCP 4. po otevření internetového prohlížeče do něj vepište hodnotu IP adresy; na obrazovce by se mělo objevit dálkové ovládání pomocí kterého můžete vizualizér ovládat pomocí internetu - 6 -

7 OSD MENU OSD menu se zobrazí po stisknutí tlačítka MENU nebo použitím pravého tlačítka myši. Pro pohyb v menu používejte nebo připojenou myš. Pro potvrzení zvolené funkce lze použít tlačítko ENTER nebo levé tlačítko myši. K ukončení funkce OSD menu stiskněte tlačítko MENU na dálkovém ovládání nebo ovládacím panelu, popřípadě pravé tlačítko myši, je-li k dispozici. OSD menu: Úroveň 1 Úroveň 2 Úroveň 3 Popis Display Storage Setting Advance Image Normal / Gray / Film slouží ke zvolení režimu zobrazení / Slide / Microscope Flip Enable/Disable otočí obrázek o 180º AE On (default)/off automatická expozice Color Temp. Warm/Middle/Cool výběr charakteristiky barev Output Mode XGA 60Hz / SVGA 60Hz výběr video výstupu Focus přizpůsobení zaostření obrázku Play přehraje uložené snímky Delete smaže uložené snímky Delete All Enter / Exit smaže všechny uložené snímky Format Media Enter / Exit zformátuje paměť Media Internal / PC card výběr média pro ukládání obrázků Auto Erase ON / OFF smaže všechny uložené snímky po odpojení elektrické energie Point Color Red / Green / Blue výběr barvy kurzoru Drawing type Frame / line způsob kreslení rámeček / linka Video Format Auto / NTSC / PAL výběr video formátu Language English / Deutsch / výběr jazyka Francais / Italiano / Easpanol / Русский Factory Reset Enter / Exit obnovit tovární nastavení přístroje Preset Save / load uložit / vyvolat uložené parametry nastavení DHCP Enable / Disable nastavení DHCP (Protokol pro dynamickou konfiguraci ze serveru) IP nastavení IP adresy Net Mask nastavení hodnoty masky sítě Gate Way nastavení hodnoty Gate way - 7 -

8 OSD menu při zapojení PC jako zdroje signálu: Úroveň 1 Úroveň 2 Popis PC Input Clock Phase H-Position V-Position Brightness Contrast Auto Image nastavení hodin nastavení horizontální pozice obrazu nastavení vertikální pozice obrazu nastavení světlosti nastavení kontrastu automatické nastavení Clock & Phase & Positron & Brightness & Contrast DROBNÉ POTÍŽE A JEJICH ŘEŠENÍ chyba: přístroj nesnímá žádný obraz odpověď: počkejte několik vteřin a po té zvolte znovu požadovaný zdroj zkontrolujte správný výběr zdroje obrazu na DV projektoru zkontrolujte správnost zapojení přístroje zkontrolujte zda je snímaný objekt umístěn pod snímací kamerou chyba: přístroj nelze správně zaostřit na snímaný předmět odpověď: předmět je mimo rozsah snímání přístroje; předmět je příliš vzdálen od snímací hlavy; přibližte jej a proveďte nové zaostření. chyba: snímaný obraz je příliš světlý / tmavý přizpůsobte nastavení jasu chyba: všechny tlačítka ovládacího panelu jsou zakázána k odemčení tlačítek stiskněte současně tlačítka MENU a ENTER. Pokud ani tento postup nepomůže, vypněte přívod el. energie a po několika vteřinách přístroj zapněte znovu chyba dálkové ovládání nefunguje 1. ujistěte se, zda je dálkové ovládání nasměrováno na IR senzor 2. zkontrolujte, zda nejsou baterie vybité Autorizovaný dovozce UMAX Czech a.s. Hloubětínská Praha 9 tel: , fax:
