1 Návod k použití PPD

2 Všeobecné informace Účelem tohoto uživatelského manuálu je poskytnout všeobecné informace o dotykovém displeji PPD-3000 a ukázat uživatelům jak provádět hardwarovou konfiguraci systému. Více informací získáte na stránkách DŮLEŽITÁ OZNÁMENÍ ZÁRUČNÍ PODMÍNKY Pokud byl dotykový diplej demontován neoprávněnou osobou, ztrácíte nárok na záruku. Pokud vznikne technický problém, kontaktujte svého dodavatele. Záruka se nevztahuje na zboží poškozené nevhodným zacházením. ii

cz/pos/ DŮLEŽITÁ OZNÁMENÍ ZÁRUČNÍ PODMÍNKY Pokud byl dotykový diplej demontován neoprávněnou osobou, ztrácíte nárok na

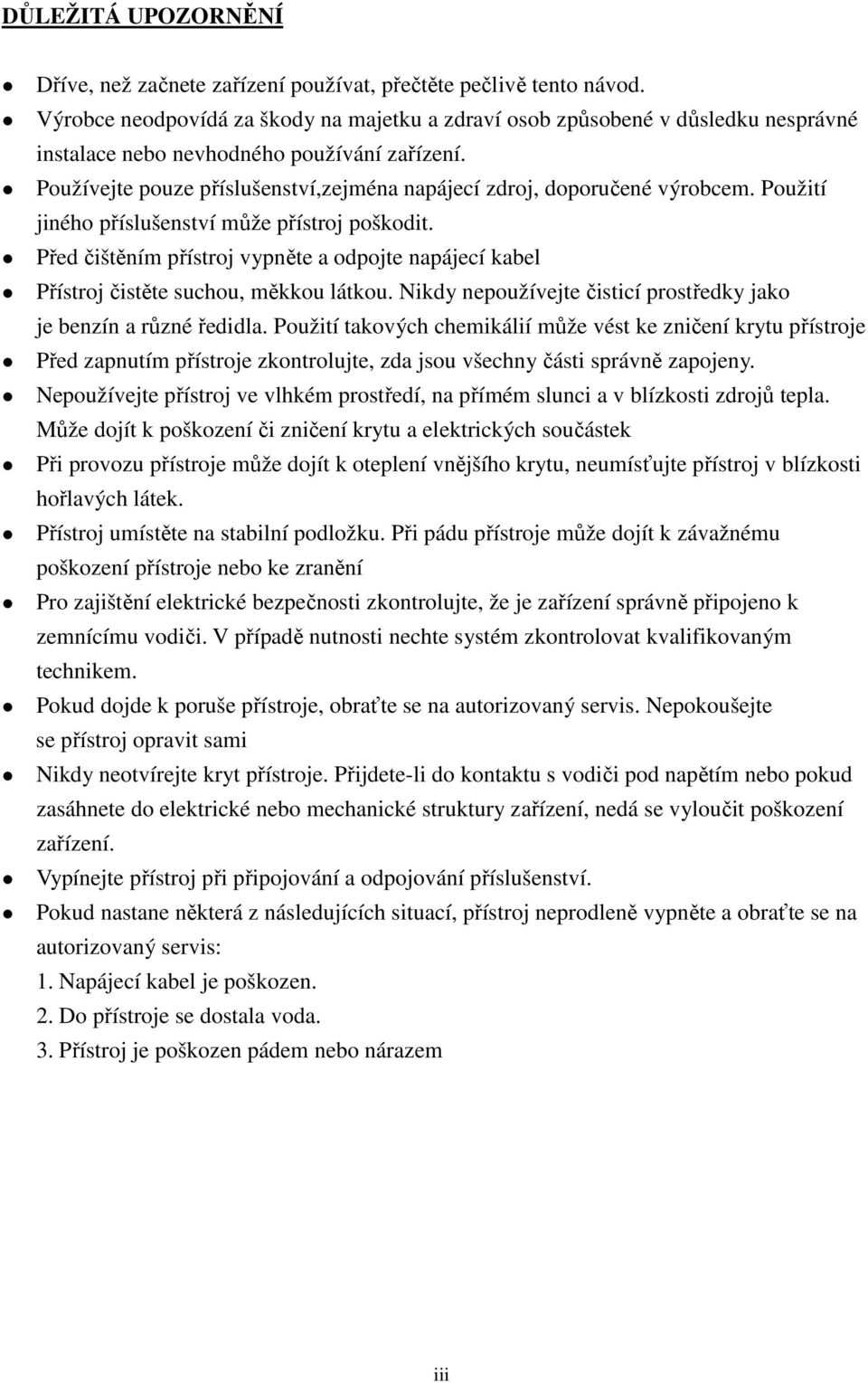

3 DŮLEŽITÁ UPOZORNĚNÍ Dříve, než začnete zařízení používat, přečtěte pečlivě tento návod. Výrobce neodpovídá za škody na majetku a zdraví osob způsobené v důsledku nesprávné instalace nebo nevhodného používání zařízení. Používejte pouze příslušenství,zejména napájecí zdroj, doporučené výrobcem. Použití jiného příslušenství může přístroj poškodit. Před čištěním přístroj vypněte a odpojte napájecí kabel Přístroj čistěte suchou, měkkou látkou. Nikdy nepoužívejte čisticí prostředky jako je benzín a různé ředidla. Použití takových chemikálií může vést ke zničení krytu přístroje Před zapnutím přístroje zkontrolujte, zda jsou všechny části správně zapojeny. Nepoužívejte přístroj ve vlhkém prostředí, na přímém slunci a v blízkosti zdrojů tepla. Může dojít k poškození či zničení krytu a elektrických součástek Při provozu přístroje může dojít k oteplení vnějšího krytu, neumísťujte přístroj v blízkosti hořlavých látek. Přístroj umístěte na stabilní podložku. Při pádu přístroje může dojít k závažnému poškození přístroje nebo ke zranění Pro zajištění elektrické bezpečnosti zkontrolujte, že je zařízení správně připojeno k zemnícímu vodiči. V případě nutnosti nechte systém zkontrolovat kvalifikovaným technikem. Pokud dojde k poruše přístroje, obraťte se na autorizovaný servis. Nepokoušejte se přístroj opravit sami Nikdy neotvírejte kryt přístroje. Přijdete-li do kontaktu s vodiči pod napětím nebo pokud zasáhnete do elektrické nebo mechanické struktury zařízení, nedá se vyloučit poškození zařízení. Vypínejte přístroj při připojování a odpojování příslušenství. Pokud nastane některá z následujících situací, přístroj neprodleně vypněte a obraťte se na autorizovaný servis: 1. Napájecí kabel je poškozen. 2. Do přístroje se dostala voda. 3. Přístroj je poškozen pádem nebo nárazem iii

Používejte pouze příslušenství,zejména napájecí zdroj, doporučené výrobcem. Použití jiného příslušenství může přístroj poškodit.

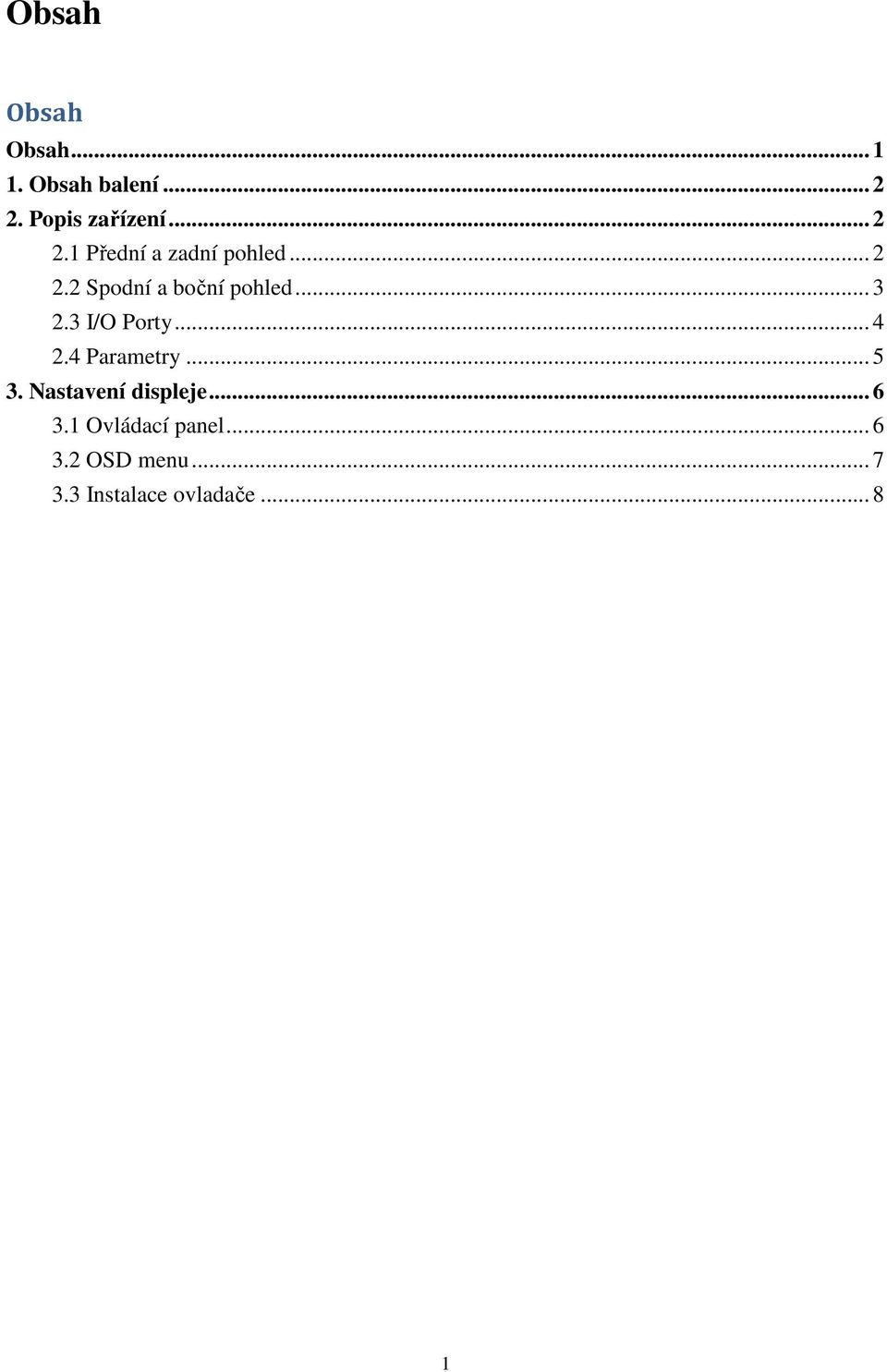

4 Obsah Obsah Obsah Obsah balení Popis zařízení Přední a zadní pohled Spodní a boční pohled I/O Porty Parametry Nastavení displeje Ovládací panel OSD menu Instalace ovladače

.. 3 2.3 I/O Porty... 4 2.4 Parametry... 5 3. Nastavení displeje.

5 1. Obsah balení Obsah balení se může lišit dle příslušenství. Pokud po vybalení zjistíte jakékoli poškození nebo chybějící součásti, neprodleně kontaktujte svého dodavatele. Obal uschovejte pro případnou reklamaci. PPD Síťový adaptér Síťový kabel USB kabel VGA kabel CD s ovladači 2. Popis zařízení 2.1 Přední a zadní pohled 2

kontaktujte svého dodavatele. Obal uschovejte pro případnou reklamaci.

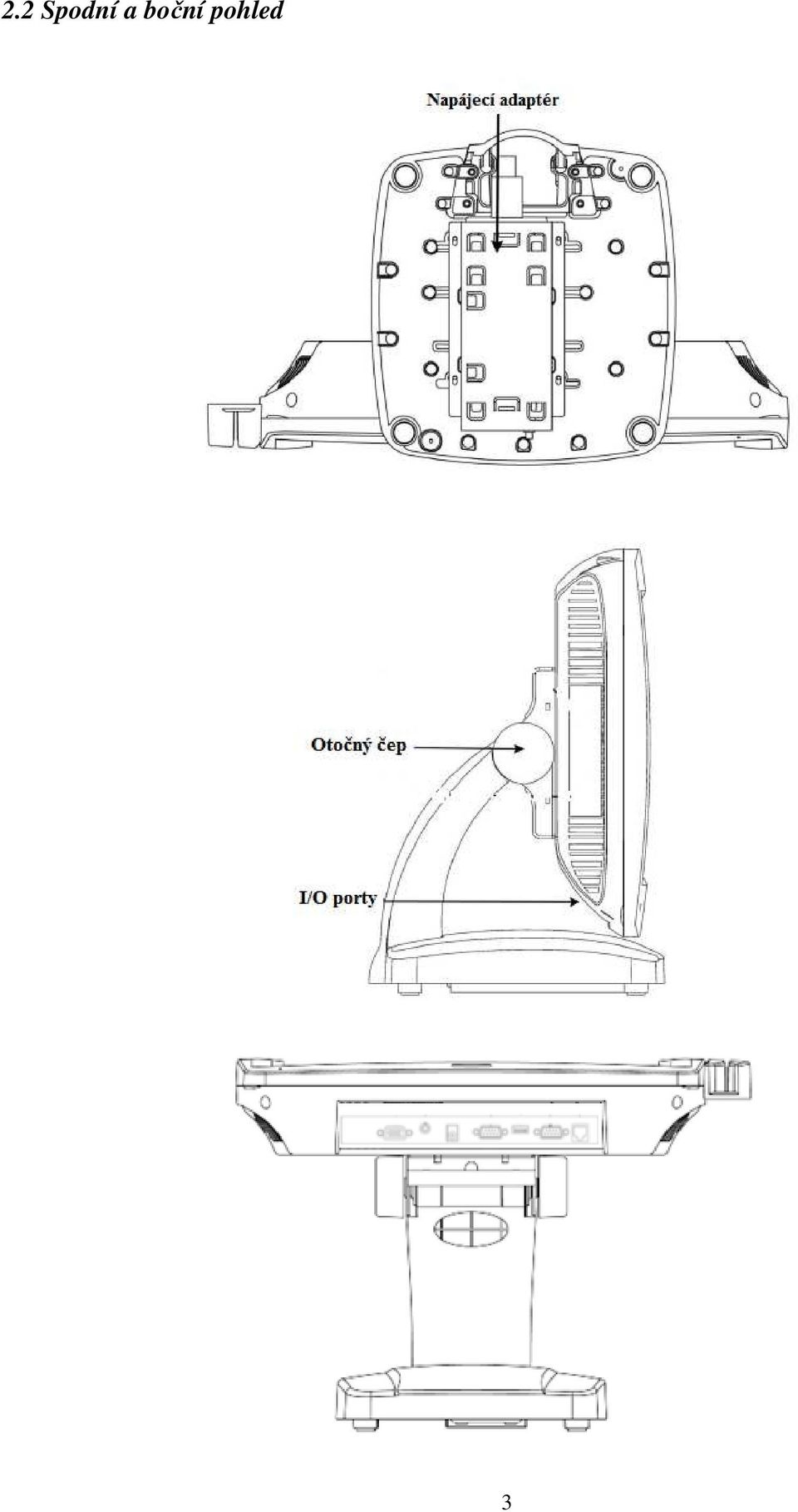

6 2.2 Spodní a boční pohled 3

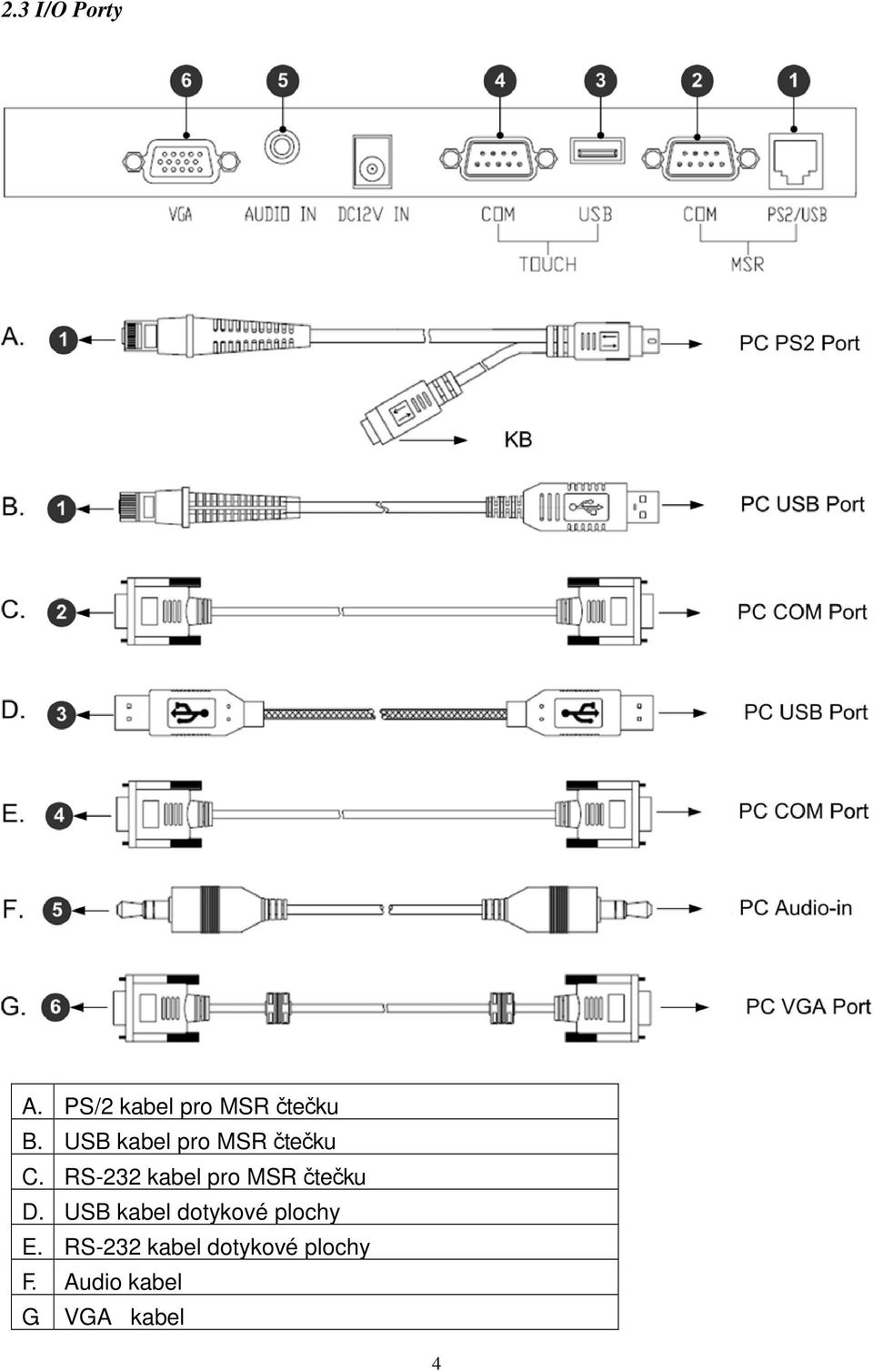

7 2.3 I/O Porty A. PS/2 kabel pro MSR čtečku B. USB kabel pro MSR čtečku C. RS-232 kabel pro MSR čtečku D. USB kabel dotykové plochy E. RS-232 kabel dotykové plochy F. Audio kabel G. VGA kabel 4

8 2.4 Parametry Displej Model PPD-3000 TFT LCD 15 Jas 250 cd/m2 Počet barev 16,2 milionu Rozlišení Dotyková plocha Náklon RS x 768 bodů 5-drátová rezistivní, 25-bodová kalibrace 15 ~ 80 stupňů I/O Porty 2x (Dotyková plocha, volitelně MSR) USB 1x USB2.0 pro dotykový panel RJ 45 PS2, nebo USB volitelně pro MSR VGA 1 x DB-15 Female, max. 75Hz Audio 1 x Audio IN, integrované reproduktory 2W x 2 Ostatní Volitelně VESA Napájení MSR, VFD 75mm 12V, 24W Barva černá (matná, lesklá), bílá (lesklá) Směrnice FCC / CE / WEEE / RoHS Hmotnost 5,4 kg Rozměry (š x v x h) 335 x 350 x 230 5

0 pro dotykový panel RJ 45 PS2, nebo USB volitelně pro MSR VGA 1 x DB-15 Female, max.

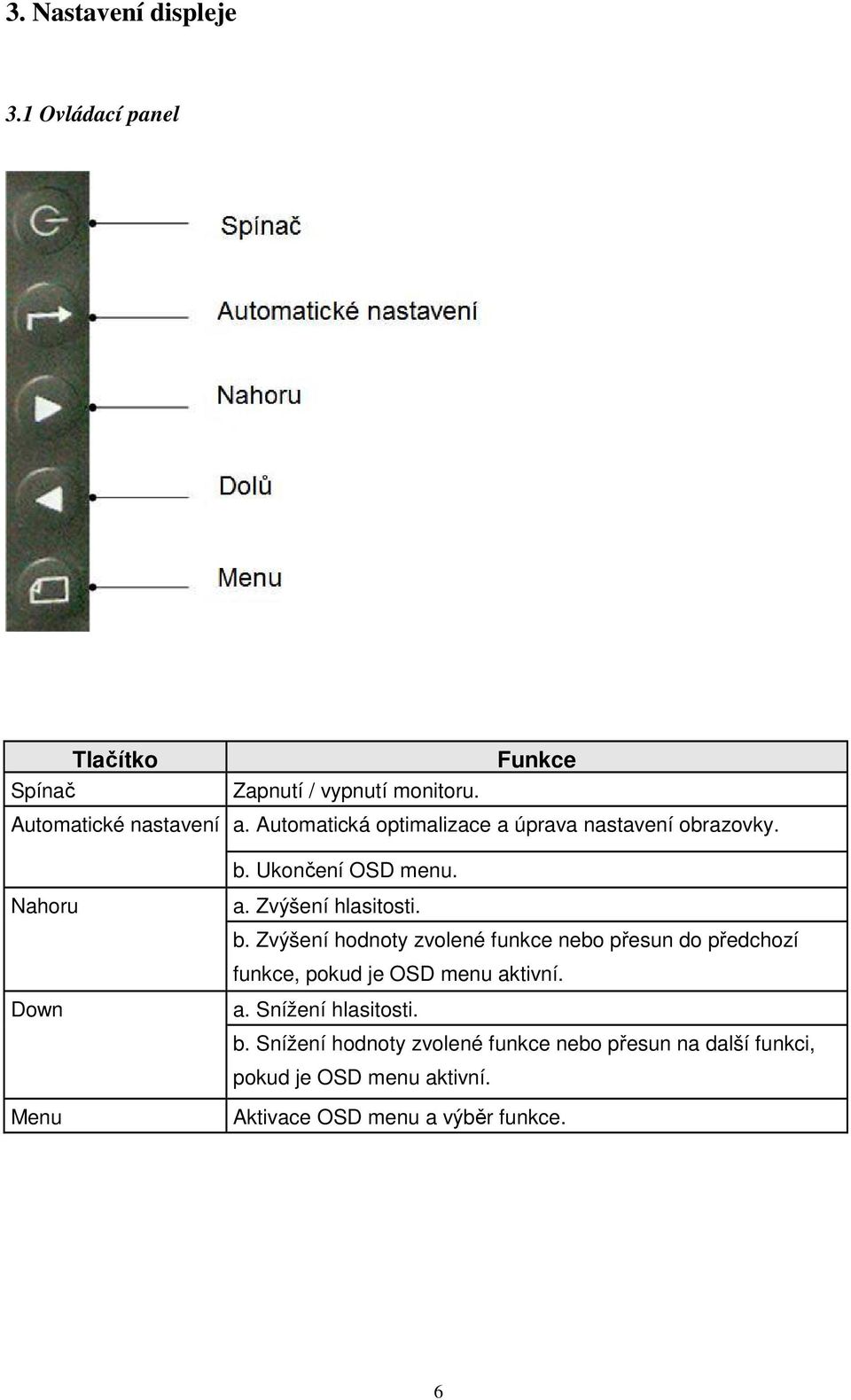

9 3. Nastavení displeje 3.1 Ovládací panel Tlačítko Funkce Spínač Zapnutí / vypnutí monitoru. Automatické nastavení a. Automatická optimalizace a úprava nastavení obrazovky. b. Ukončení OSD menu. Nahoru Down Menu a. Zvýšení hlasitosti. b. Zvýšení hodnoty zvolené funkce nebo přesun do předchozí funkce, pokud je OSD menu aktivní. a. Snížení hlasitosti. b. Snížení hodnoty zvolené funkce nebo přesun na další funkci, pokud je OSD menu aktivní. Aktivace OSD menu a výběr funkce. 6

Ukončení OSD menu. Nahoru Down Menu a. Zvýšení hlasitosti. b.

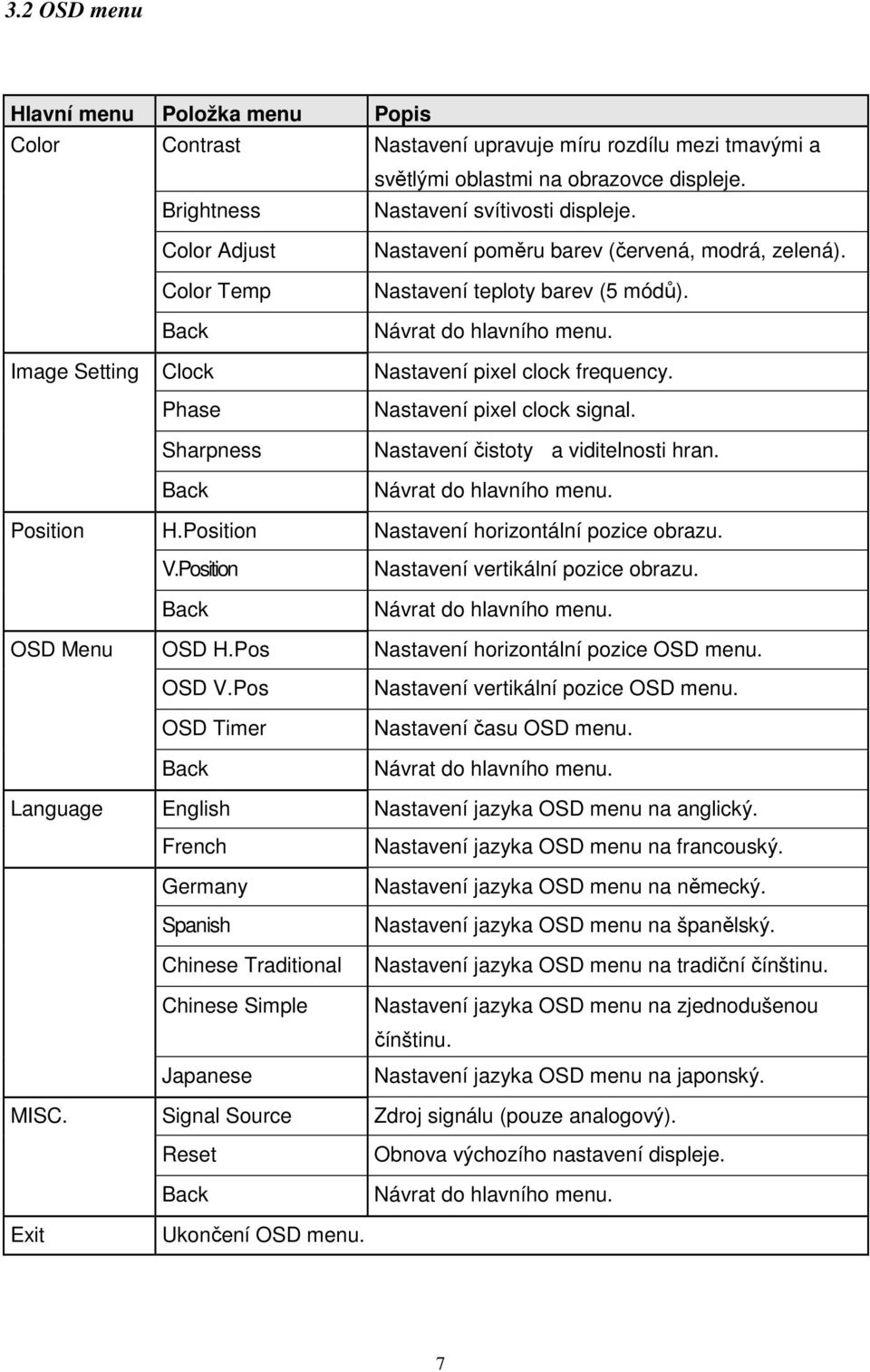

10 3.2 OSD menu Hlavní menu Položka menu Popis Color Contrast Nastavení upravuje míru rozdílu mezi tmavými a světlými oblastmi na obrazovce displeje. Brightness Nastavení svítivosti displeje. Color Adjust Color Temp Back Nastavení poměru barev (červená, modrá, zelená). Nastavení teploty barev (5 módů). Návrat do hlavního menu. Image Setting Clock Nastavení pixel clock frequency. Phase Sharpness Back Nastavení pixel clock signal. Nastavení čistoty a viditelnosti hran. Návrat do hlavního menu. Position H.Position Nastavení horizontální pozice obrazu. V.Position Back Nastavení vertikální pozice obrazu. Návrat do hlavního menu. OSD Menu OSD H.Pos Nastavení horizontální pozice OSD menu. OSD V.Pos OSD Timer Back Nastavení vertikální pozice OSD menu. Nastavení času OSD menu. Návrat do hlavního menu. Language English Nastavení jazyka OSD menu na anglický. French Germany Spanish Chinese Traditional Chinese Simple Japanese Nastavení jazyka OSD menu na francouský. Nastavení jazyka OSD menu na německý. Nastavení jazyka OSD menu na španělský. Nastavení jazyka OSD menu na tradiční čínštinu. Nastavení jazyka OSD menu na zjednodušenou čínštinu. Nastavení jazyka OSD menu na japonský. MISC. Signal Source Zdroj signálu (pouze analogový). Reset Back Obnova výchozího nastavení displeje. Návrat do hlavního menu. Exit Ukončení OSD menu. 7

Phase Sharpness Back Nastavení pixel clock signal. Nastavení čistoty a viditelnosti hran. Návrat do hlavního menu. Position H.Position Nastavení horizontální pozice obrazu. V.

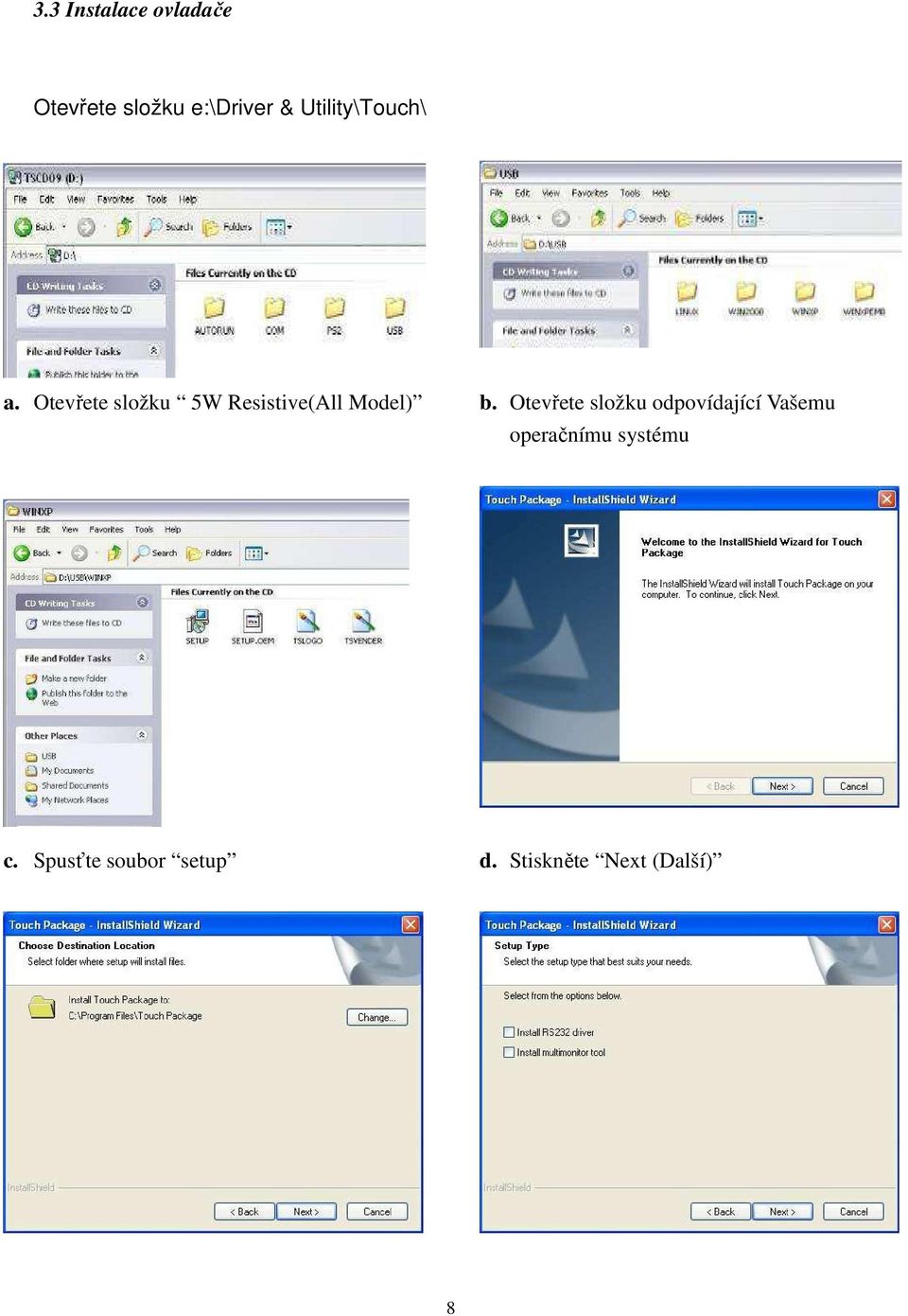

11 3.3 Instalace ovladače Otevřete složku e:\driver & Utility\Touch\ a. Otevřete složku 5W Resistive(All Model) b. Otevřete složku odpovídající Vašemu operačnímu systému c. Spusťte soubor setup d. Stiskněte Next (Další) 8

12 e. Vyberte složku pro instalaci a stiskněte Next (Další) f. Stiskněte Next (Další) g. Stiskněte Install (Instalovat). h. Stiskněte Finish (Dokončit) i. Pokud se objeví okno s upozorněním, stiskněte Continue Anyway (Pokračovat v instalaci) j. Vyberte možnost Ano, restatrovat počítač nyní a potvrďte tlačítkem OK Pro kalibraci monitoru spusťte : Start >> Všechny program >> Touch Package >> Touch Tool 9

Pokud se objeví okno s upozorněním, stiskněte Continue Anyway (Pokračovat v instalaci) j.

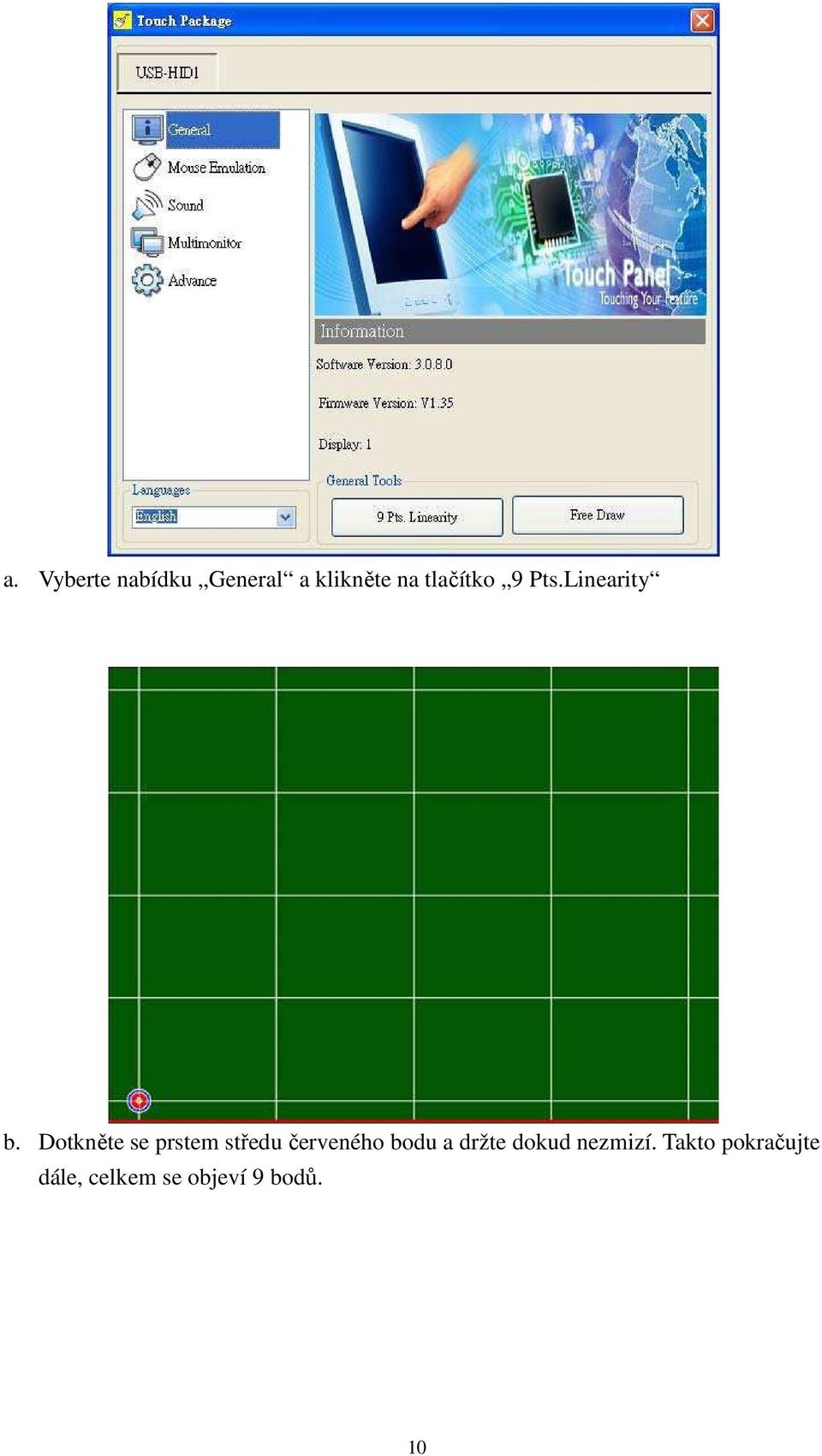

13 a. Vyberte nabídku General a klikněte na tlačítko 9 Pts.Linearity b. Dotkněte se prstem středu červeného bodu a držte dokud nezmizí. Takto pokračujte dále, celkem se objeví 9 bodů. 10

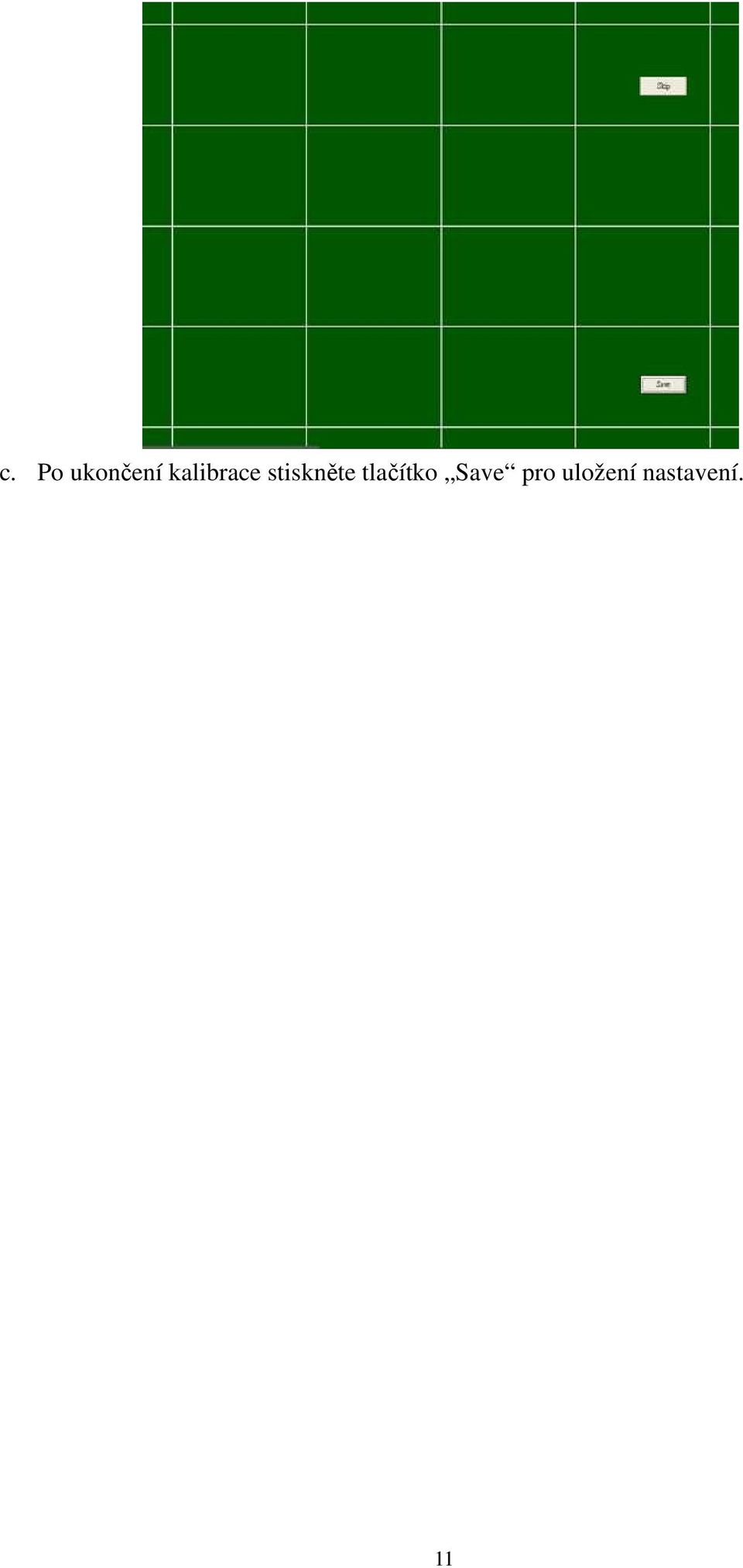

14 c. Po ukončení kalibrace stiskněte tlačítko Save pro uložení nastavení. 11
