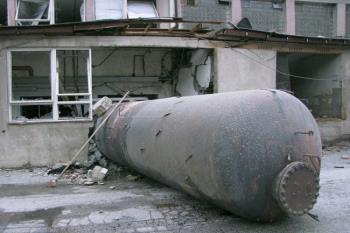

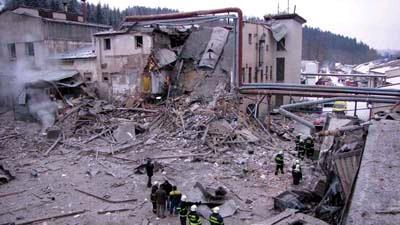

1 POJISTNÉ A ZABEZPEČOVACÍ ZAŘÍZENÍ 163 udník oběť Louny obětí 164 1

2 Pojistné a zabezpečovací zařízení teplovodních otopných soustav Pojistné zařízení zařízení, které chrání zdroj tepla proti nedovolenému přetlaku, podtlaku, teplotě a proti nedostatku vody v soustavě Expanzní zařízení součást zabezpečovacího zařízení vodních soustav ústředního vytápění umožňující: vyrovnání změn roztažnosti vody otopné soustavy bez její zbytečné ztráty; udržení přetlaku v otopné soustavě v předepsaných mezích; samočinné, popř. automatické doplňování vody do otopné soustavy při jejích drobných netěsnostech, Tepelné soustavy v budovách Zabezpečovací zařízení ČSN Tepelné soustavy v budovách Navrhování teplovodních tepelných soustav ČSN EN Pojistné zařízení Vždy přímo u zdroje, bez možnosti uzavření pojistné místo Přetlak Pojistným ventilem nebo hydrostaticky Teplota Při dosažení nejvyšší pracovní teploty se uzavře přívod paliva nebo vzduchu Nedostatek vody v systému Při poklesu tlaku v systému signalizuje nebo automaticky uzavře přívod paliva Tlakoměr, teploměr (snímač nedostatku vody) 166 2

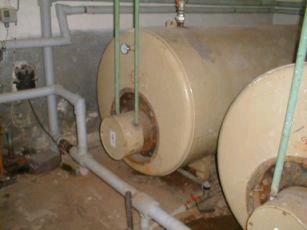

3 Expanzní zařízení Vyrovnání objemových změn vody Otevřená expanzní nádoba Uzavřená expanzní nádoba. Expanzní nádoba T 1, 1 Otopné těleso Otopné těleso Přívodní potrubí Kotel T 2, 2 Vratné potrubí H Pojistný ventil Kotel H Expanzní nádoba uzavřená 167 ČSN Tepelné soustavy v budovách - Projektování a montáž Zdroje tepla a úpravny parametrů o celkovém výkonu nad 24 kw musí být vybaveny zařízením, které signalizuje poruchu a odstaví zařízení z provozu při: a) výpadku elektrické energie; b) překročení a podkročení hodnot nejvyššího a nejnižšího pracovního přetlaku v soustavě c) překročení nejvyšší dovolené teploty teplonosné nebo ohřívané látky; d) výskytu škodlivých látek nad přípustné koncentrace; e) zaplavení prostoru; f) překročení teploty v prostoru nad 40 C; g) překročení časového limitu doplňování vody do soustavy; h) podkročení nejnižší přípustné hladiny vody v kotli umístěném v horní části soustavy

4 EGULACE A MĚŘENÍ VE VYTÁPĚNÍ 171 Proč se reguluje vytápěcí zařízení? Základní nastavení hydrauliky otopné soustavy (nastavení regulačních ventilů za ustáleného stavu při výpočtových podmínkách). Nastavuje se dle hydraulického výpočtu soustavy, provádí se jednou při instalaci soustavy. egulace výkonu podle okamžité potřeby (termostatické hlavice, ekvitermní regulace) průběžné změny za provozu reagující na okamžitou potřebu, provádí se buď automaticky nebo ručně 172 4

5 Ventil Přímý/ ohový egulační a uzavírací armatury Závitový/Přírubový Kohout Kulový Šoupě 173 egulace výkonu vytápěcího zařízení Řízení výkonu zdroje: Přímá regulace přímá regulace výkonu zdroje tepla Nepřímá regulace regulace výkonu soustavy; zdroj je následně regulován na základě požadavků soustavy ozlišovací schopnost regulace: Místní regulace regulace jednotlivých těles Zónová regulace regulace po zónách Centrální regulace regulace celé budovy najednou Podle čeho: egulace dle vnitřní teploty egulace dle venkovní teploty (ekvitermní) Jak: uční regulace Automatická regulace Např: Nepřímá automatická místní regulace podle vnitřní teploty 174 5

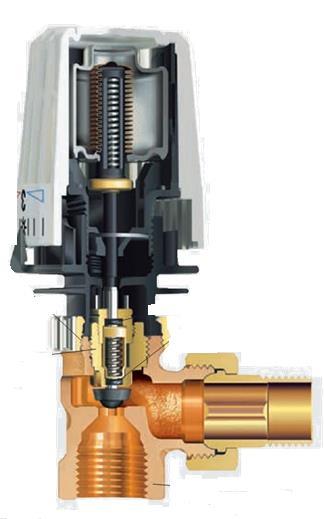

6 Příklady regulace teplovodních otopných soustav Nepřímá místní regulace podle vnitřní teploty ruční/automatická regulace jednotlivých těles regulačními ventily + regulace zdroje + regulace oběhového čerpadla Ti Ti 175 Termostatická hlavice + ventil Běžná S odděleným čidlem S dálkovým nastavením egulační ventil 176 6

7 Teplota otopné vody [ C] Příklady regulace teplovodních otopných soustav Přímá centrální regulace podle vnitřní teploty Ti regulace zdroje podle vnitřní teploty (prostorový termostat, který zapíná a vypíná kotel) kotel má vlastní termostat 177 Přímá centrální regulace podle venkovní teploty (ekvitermní regulace přímá) - regulace výstupní teploty vody na zdroji (žádaná hodnota je nastavena dle venkovní teploty ekvitermní křivka Příklady regulace teplovodních otopných soustav Ekvitermní křivka T Venkovní teplota [ C] 178 7

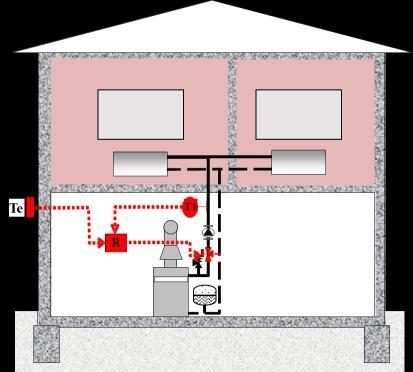

8 Nepřímá centrální regulace podle venkovní teploty (ekvitermní regulace nepřímá) Příklady regulace teplovodních otopných soustav - centrální regulace teploty otopné vody směšováním nebo rozdělováním trojcestným ventilem podle vnější teploty (ekvitermní regulace) - kotlový termostat Te 179 Příklady regulace teplovodních otopných soustav Nepřímá automatická centrální regulace podle venkovní teploty a místní termostatickými ventily Místní regulace ventily s termostatickou hlavicí egulace čerpadla Centrální regulace teploty otopné vody směšováním trojcestným ventilem podle vnější teploty (ekvitermní regulace) Kotlový termostat Te Ti Ti 180 8

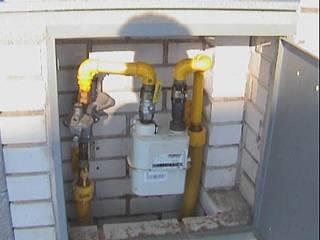

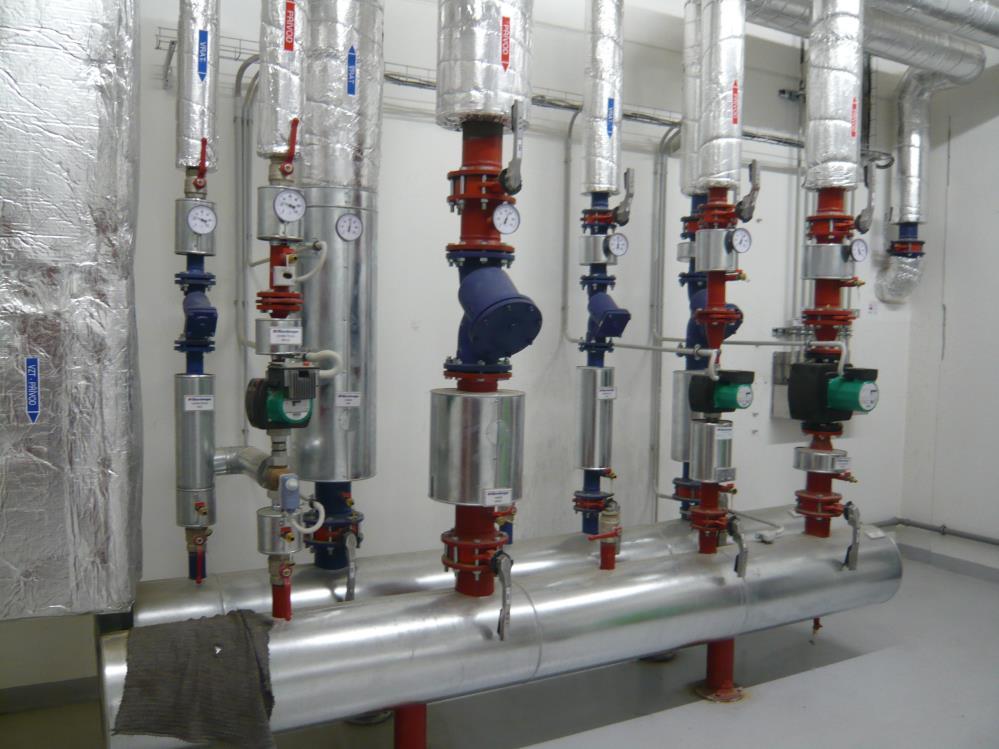

9 Konec Měření ve vytápění Měření provozních parametrů pro regulaci tlak, teplota, průtok Měření tepla na patě objektu Teplo vyrobené ve vlastním zdroji měření spotřeby paliva Teplo dodané do objektu (dálkové vytápění) Kalorimetrické měření - průtok + rozdíl teplot 182 9

10 Poměrové měření tepla rozdělení nákladů na uživatele Kapalinové indikátory odpařování speciálně obarvené kapaliny v závislosti na teplotě otopného tělesa Přiložená stupnice umožňuje odečítání množství odpařené kapaliny. Po provedení odečtu je trubička s kapalinou nahrazena novou ampulí s roztokem jiné barvy Elektronické indikátory Jeden ze snímačů měří povrchovou teplotu otopného tělesa. další snímač měří i okamžitou teplotu okolního prostoru. Naměřené hodnoty jsou předávány ke zpracování integrovanému mikroprocesoru Nejedná se o Měření tepla ale pouze indikaci množství dodaného tepla!!! Neexistuje zcela spravedlivé řešení rozdělování nákladů na vytápění Vyhláška č. 269/2015 Sb. o rozúčtování nákladů na vytápění a společnou přípravu teplé vody pro dům
