1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Plynárenství, VY_32_INOVACE_POB508 Ing. Petr Pobořil Ročník: 4. Předmět: Téma: Anotace: Rozvod a využití plynu Použití zemního plynu ve vytápění Prezentace se věnuje použití zemního plynu ve vytápění pro předmět Rozvod a využití plynu, který je součástí studijního oboru M/01 Technická zařízení budov

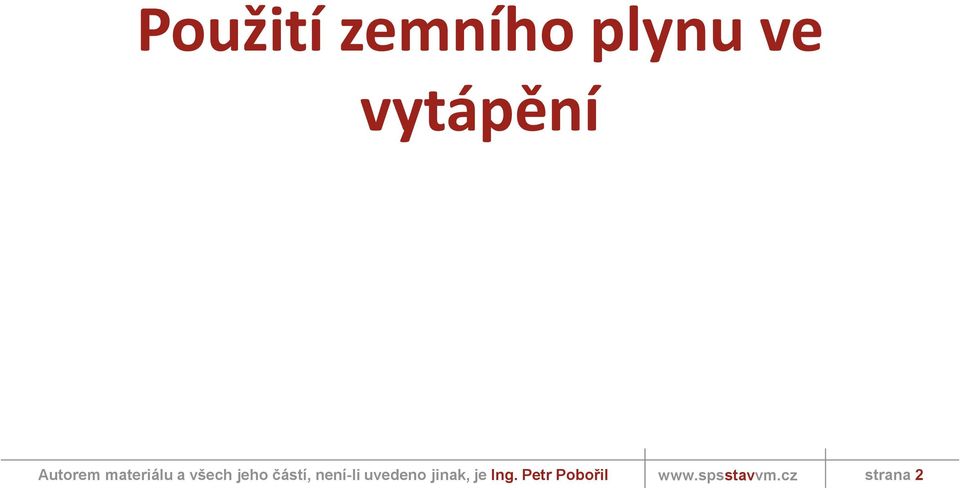

2 Použití zemního plynu ve vytápění strana 2

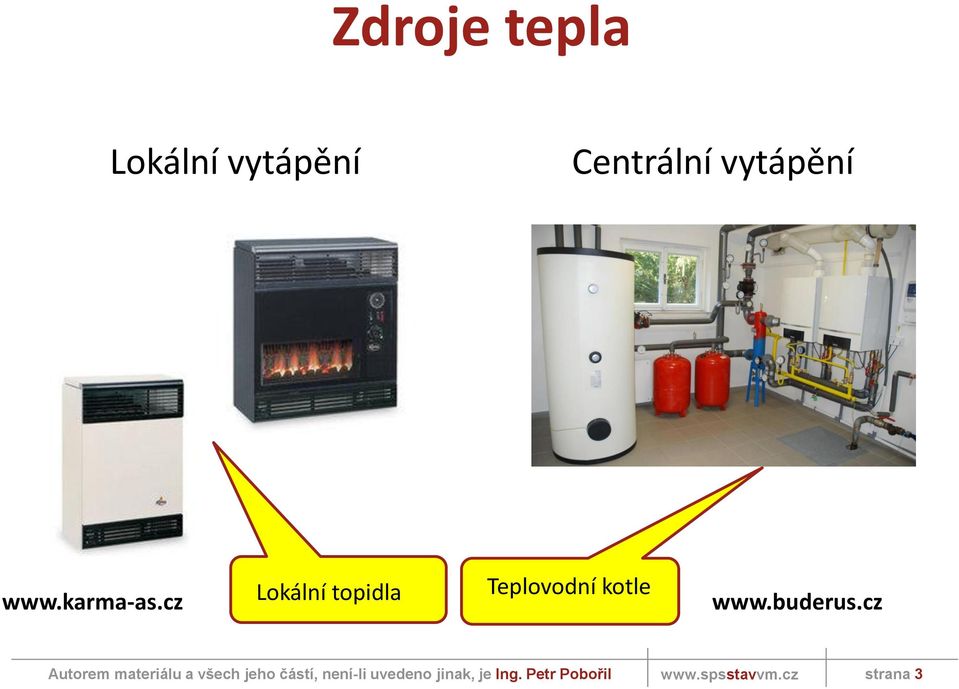

3 Zdroje tepla Lokální vytápění Centrální vytápění Lokální topidla Teplovodní kotle strana 3

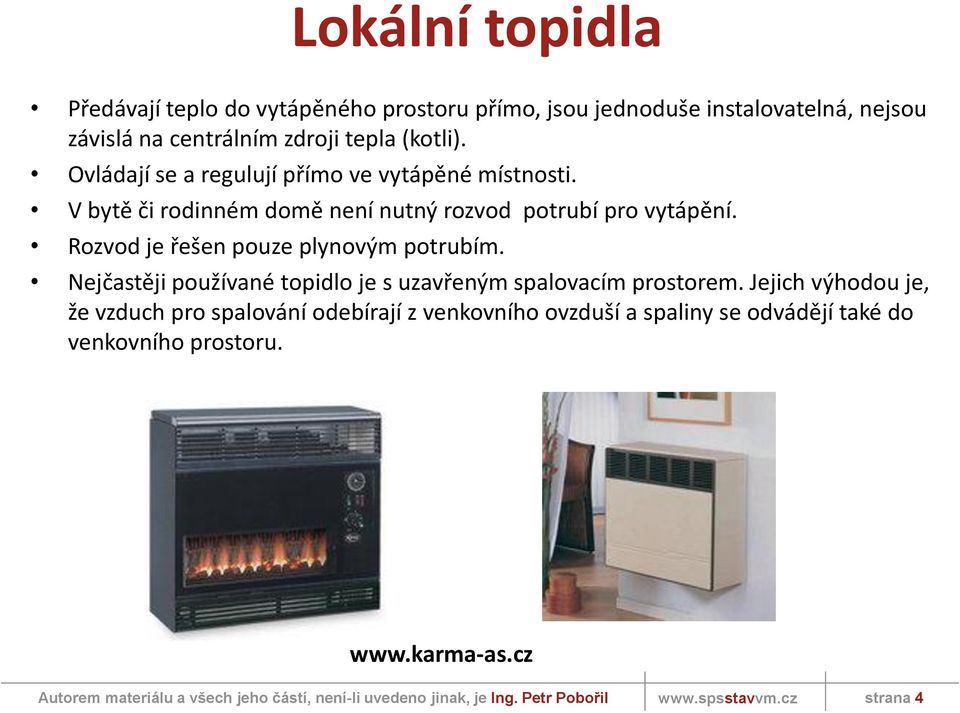

4 Lokální topidla Předávají teplo do vytápěného prostoru přímo, jsou jednoduše instalovatelná, nejsou závislá na centrálním zdroji tepla (kotli). Ovládají se a regulují přímo ve vytápěné místnosti. V bytě či rodinném domě není nutný rozvod potrubí pro vytápění. Rozvod je řešen pouze plynovým potrubím. Nejčastěji používané topidlo je s uzavřeným spalovacím prostorem. Jejich výhodou je, že vzduch pro spalování odebírají z venkovního ovzduší a spaliny se odvádějí také do venkovního prostoru. strana 4

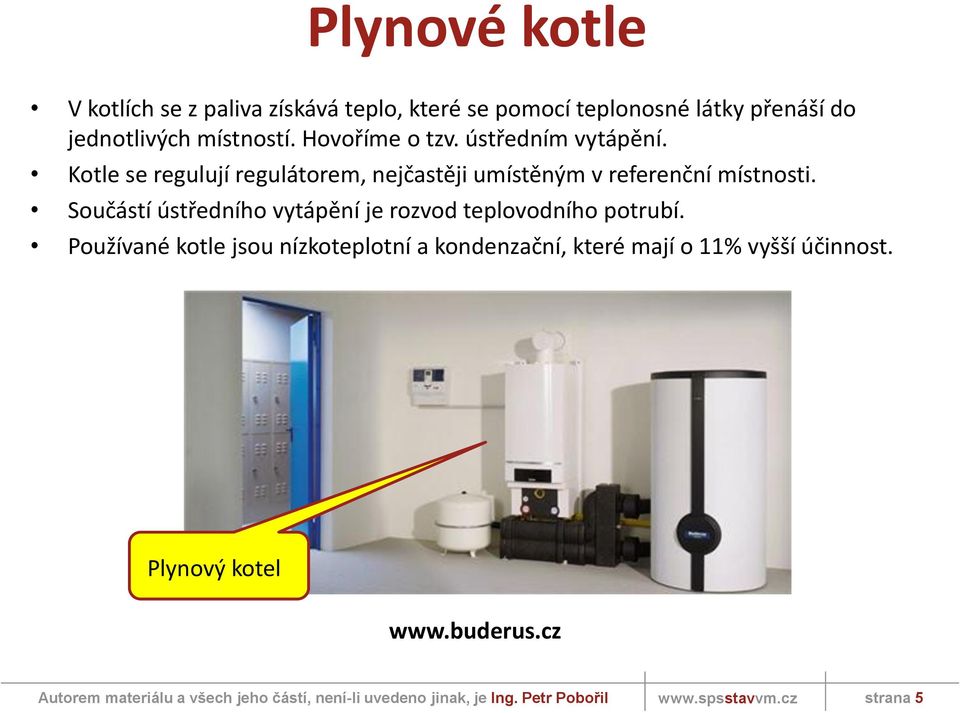

5 Plynové kotle V kotlích se z paliva získává teplo, které se pomocí teplonosné látky přenáší do jednotlivých místností. Hovoříme o tzv. ústředním vytápění. Kotle se regulují regulátorem, nejčastěji umístěným v referenční místnosti. Součástí ústředního vytápění je rozvod teplovodního potrubí. Používané kotle jsou nízkoteplotní a kondenzační, které mají o 11% vyšší účinnost. Plynový kotel strana 5

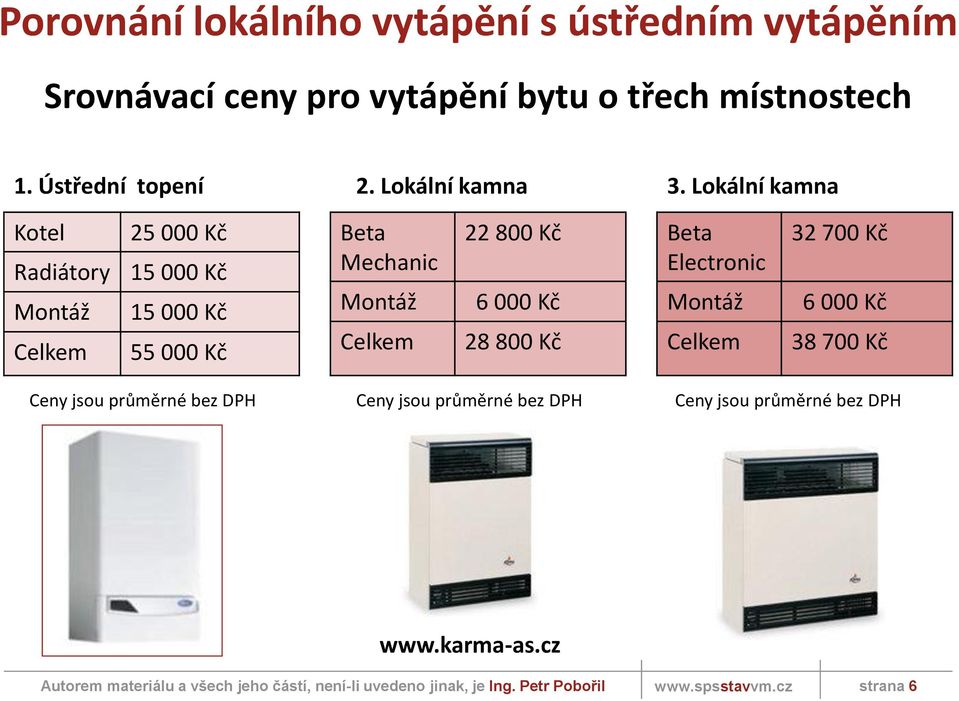

6 Porovnání lokálního vytápění s ústředním vytápěním Srovnávací ceny pro vytápění bytu o třech místnostech 1. Ústřední topení 2. Lokální kamna 3. Lokální kamna Kotel Kč Radiátory Kč Montáž Kč Celkem Kč Beta Mechanic Montáž Celkem Kč Kč Kč Beta Electronic Montáž Celkem Kč Kč Kč Ceny jsou průměrné bez DPH Ceny jsou průměrné bez DPH Ceny jsou průměrné bez DPH strana 6

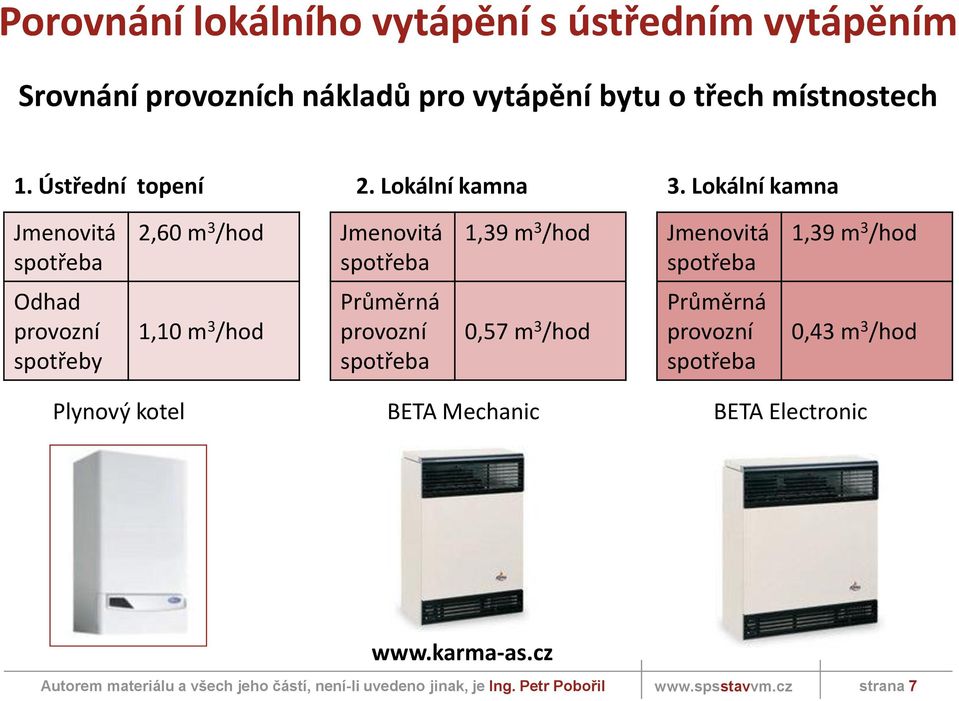

7 Porovnání lokálního vytápění s ústředním vytápěním Srovnání provozních nákladů pro vytápění bytu o třech místnostech 1. Ústřední topení 2. Lokální kamna 3. Lokální kamna Jmenovitá 2,60 m 3 /hod Jmenovitá 1,39 m 3 /hod Jmenovitá 1,39 m 3 /hod Odhad provozní spotřeby 1,10 m 3 /hod Průměrná provozní 0,57 m 3 /hod Průměrná provozní 0,43 m 3 /hod Plynový kotel BETA Mechanic BETA Electronic strana 7

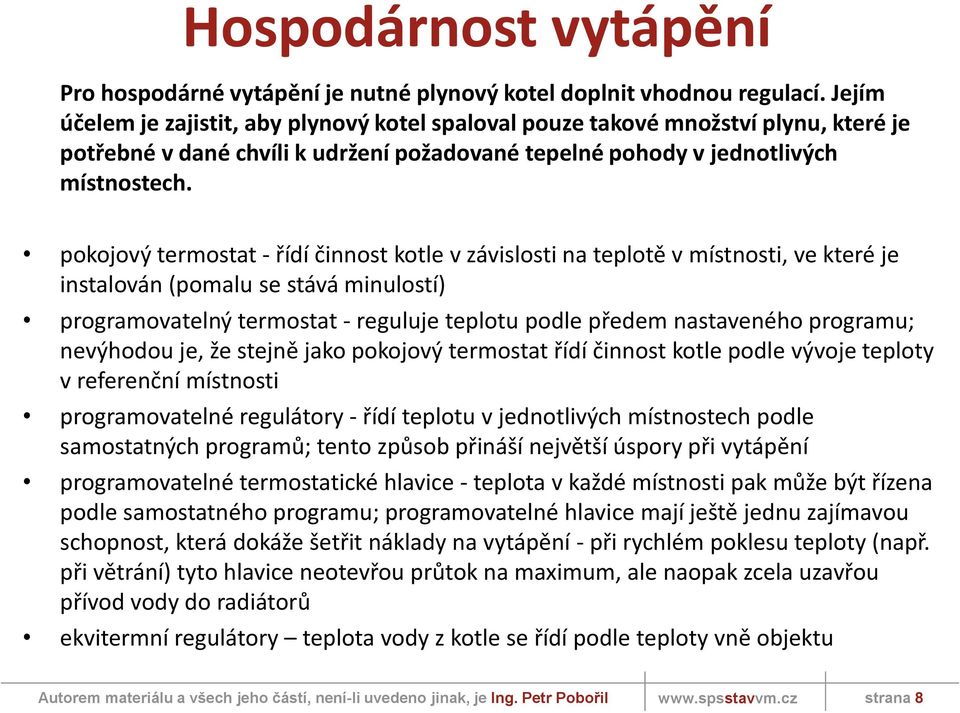

8 Hospodárnost vytápění Pro hospodárné vytápění je nutné plynový kotel doplnit vhodnou regulací. Jejím účelem je zajistit, aby plynový kotel spaloval pouze takové množství plynu, které je potřebné v dané chvíli k udržení požadované tepelné pohody v jednotlivých místnostech. pokojový termostat - řídí činnost kotle v závislosti na teplotě v místnosti, ve které je instalován (pomalu se stává minulostí) programovatelný termostat - reguluje teplotu podle předem nastaveného programu; nevýhodou je, že stejně jako pokojový termostat řídí činnost kotle podle vývoje teploty v referenční místnosti programovatelné regulátory - řídí teplotu v jednotlivých místnostech podle samostatných programů; tento způsob přináší největší úspory při vytápění programovatelné termostatické hlavice - teplota v každé místnosti pak může být řízena podle samostatného programu; programovatelné hlavice mají ještě jednu zajímavou schopnost, která dokáže šetřit náklady na vytápění - při rychlém poklesu teploty (např. při větrání) tyto hlavice neotevřou průtok na maximum, ale naopak zcela uzavřou přívod vody do radiátorů ekvitermní regulátory teplota vody z kotle se řídí podle teploty vně objektu strana 8

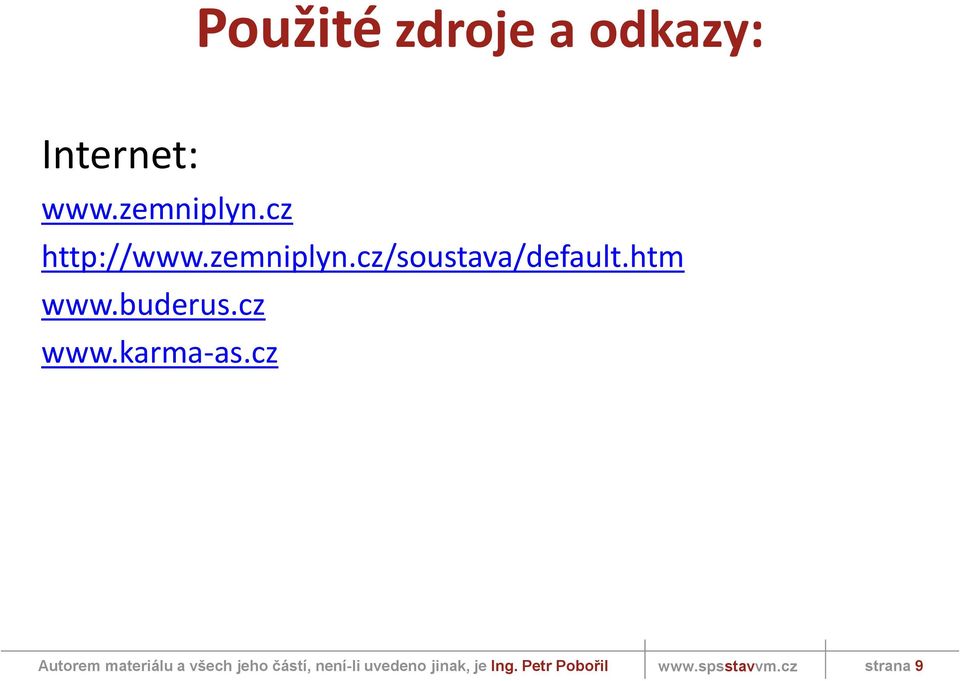

9 Použité zdroje a odkazy: Internet: strana 9
