1 Teplo a teplá voda v bytovém domě David Samek říjen 2018

2 Vodoměry

3 Měřící rozsah R= Q 3 /Q 1 Možné hodnoty Čím je vyšší měřící rozsah R tím je i vyšší přesnost ve smyslu měření od nižších hodnot minimálního průtoku Q 1 R40 R160 Slide 3

standardní instalace, stavební délka 110mm trvalý průtok Q 3 = 2,5 m³/h

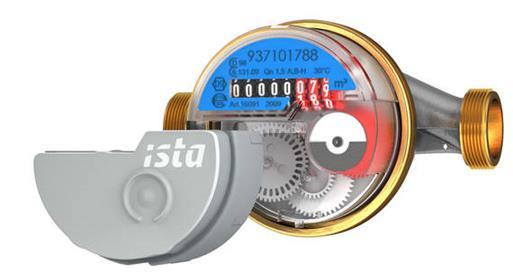

4 domaqua m Jednovtokový lopatkový suchoběžný bytový vodoměr přesnost měření R100 minimální průtok Q 1 = 25 l (H) spolehlivý chod a přesnost měření standardní instalace, stavební délka 110mm trvalý průtok Q 3 = 2,5 m³/h horizontální i vertikální instalace možnost doplnění rádiového modulu i dodatečně po montáži 7

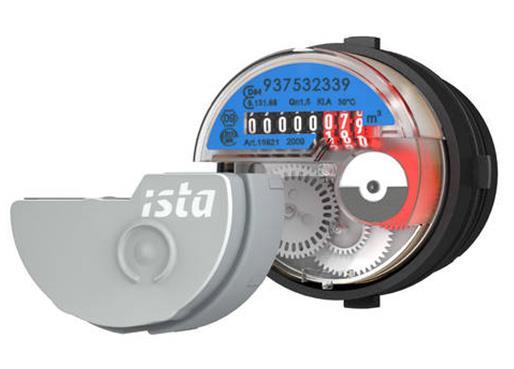

modilys m Pístový suchoběžný bytový vodoměr mimořádně vysoká přesnost měření R160 minimální průtok Q 1 = 15,63 l (H/V) magnetická spojka s válečkovým počítadlem

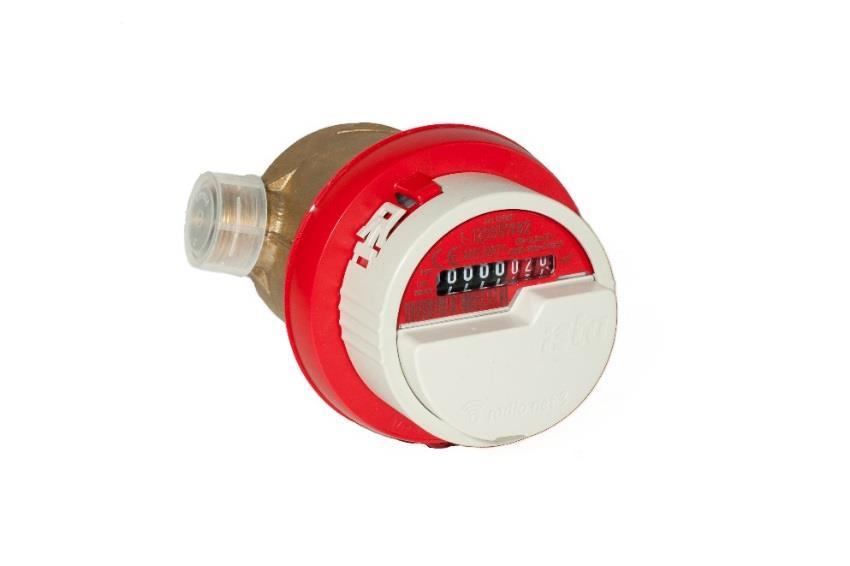

5 modilys m Pístový suchoběžný bytový vodoměr mimořádně vysoká přesnost měření R160 minimální průtok Q 1 = 15,63 l (H/V) magnetická spojka s válečkovým počítadlem horizontální anebo vertikální instalace trvalý průtok Q 3 = 2,5 m³/h nebo Q 3 = 4 m³/h jednoduchá manipulace s počítadlem doplnění rádiového modulu i dodatečně po montáži 8

7 Definice pojmu detekce úniku vody Anglický výraz leakage je definován jako únik, netěsnost, pronikání, propouštění, prosakování, průsak, unikání, vytékání Dlouhodobý nebo drobný únik Uživatel často mávne rukou Nejedná se o havarijní únik 10

8 Detekce úniku vody se skládá ze 3 kroků 11 Výskyt úniku vody V bytech jsou někdy kohoutky ve špatném stavu a tudíž dochází k úniku vody. Hlášení ista ista sleduje týdně informace o spotřebě každého vodoměru. V případě vzniku úniku zasílá hlášení. Snížení nákladů na vodu Nájemci mohou zamezit plýtvání vodou v důsledku úniků a ušetřit zbytečné náklady.

9 O jaké množství vody se jedná? Různé případy úniku vody Druh úniku vody Průtok Celkové množství 4 l/h / 12l/h 35 m 3 /rok / 105 m 3 /rok 25 l/h 220 m 3 /rok 12

10 Přehled vodoměrů pro detekci úniku vody Únik vody Typy vodoměrů Použití Průtok Množství Náklady* Horizontální montáž suchoběžný vodoměr Vertikální montáž suchoběžný vodoměr Pístový H/V vodoměr 4 l/h 35 m 3 /rok Kč 12 l/h 105 m 3 /rok Kč 25 l/h 220 m 3 /rok Kč Příklad: náklady na vodu v České republice: 85 Kč /m 3 25,- Kč / den 50,- Kč / den 14

Stručný přehled parametrů vodoměrů Technické údaje domaqua m / istameter m / modilys m

průtok Q3 (m 3 /h) Přetěžovací průtok Q4 (m 3 /h) Poměr (h/v) Q3 / Q1 Detekovatelný průtok

2,5 3,125 R50 / R40 8 / 14 15 63,49 / 100 101,59 / 160 4,0 5 R63 / R40 18 / 24 (h/v) (l/h)

11 Stručný přehled parametrů vodoměrů Technické údaje domaqua m / istameter m / modilys m Připojení DN Minimální průtok (h/v) Q1 (l/h) Přechodový průtok (h/v) Q2 (l/h) Jmenovitý průtok Q3 (m 3 /h) Přetěžovací průtok Q4 (m 3 /h) Poměr (h/v) Q3 / Q1 Detekovatelný průtok (h/v) (l/h) / / 82,5 2,5 3,125 R100 / R50 8 / 14 domaqua m / 62,5 80 / 100 2,5 3,125 R50 / R40 8 / ,49 / ,59 / 160 4,0 5 R63 / R40 18 / 24 Připojení DN Minimální průtok (h/v) Q1 (l/h) Přechodový průtok (h/v) Q2 (l/h) Jmenovitý průtok Q3 (m 3 /h) Přetěžovací průtok Q4 (m 3 /h) Poměr (h/v) Q3 / Q1 Detekovatelný průtok (h/v) (l/h) istameter m 15 39,68 / 62,5 160 / 160 2,5 3,125 R63 / R40 13 / 18 Připojení DN Minimální průtok (h/v) Q1 (l/h) Přechodový průtok (h/v) Q2 (l/h) Jmenovitý průtok Q3 (m 3 /h) Přetěžovací průtok Q4 (m 3 /h) Poměr (h/v) Q3 / Q1 Detekovatelný průtok (h/v) (l/h) modilys m ,5 3,125 R160 < 1 13

12 Detekce úniku je podmíněna rádiovou sítí Prostřednictví AMM jsou zajištěny týdenní informace 15

13 00:20 01:00 01:40 02:20 03:00 03:40 04:20 05:00 05:40 06:20 07:00 07:40 08:20 09:00 09:40 10:20 11:00 11:40 12:20 13:00 13:40 14:20 15:00 15:40 16:20 17:00 17:40 18:20 19:00 19:40 20:20 21:00 21:40 22:20 23:00 23:40 00:20 01:00 01:40 02:20 03:00 03:40 04:20 05:00 05:40 06:20 07:00 07:40 08:20 09:00 09:40 10:20 11:00 11:40 12:20 13:00 13:40 14:20 15:00 15:40 16:20 17:00 17:40 18:20 19:00 19:40 20:20 21:00 21:40 22:20 23:00 23:40 00:20 01:00 01:40 02:20 03:00 03:40 04:20 05:00 05:40 06:20 07:00 07:40 08:20 09:00 09:40 10:20 11:00 11:40 12:20 13:00 13:40 14:20 15:00 15:40 16:20 17:00 17:40 18:20 19:00 19:40 20:20 21:00 21:40 22:20 23:00 23:40 Kdy se jedná o detekci úniku vody? Není detekce úniku Nekritická detekce úniku více jak 4l / hodinu Kritická detekce úniku více jak 20l / hodinu 16

14 Kdy se jedná o detekci úniku vody? ista detekce úniku vody je definována následujícími parametry: 1. konstantní průtok vody měřený každých 20 min v průběhu celého dne 2. registrovaný únik vody po dobu 5 po sobě jdoucích dní Pouze a jen, pokud jsou oba parametry splněny, ista upozorní zákazníka SMS Systém eviduje dvě úrovně detekce úniku vody (závisí na použitém vodoměru): Nekritický únik vody Kritický únik vody 17

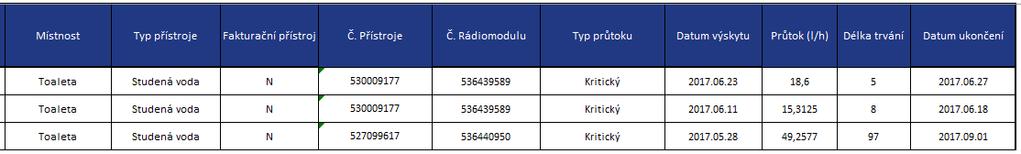

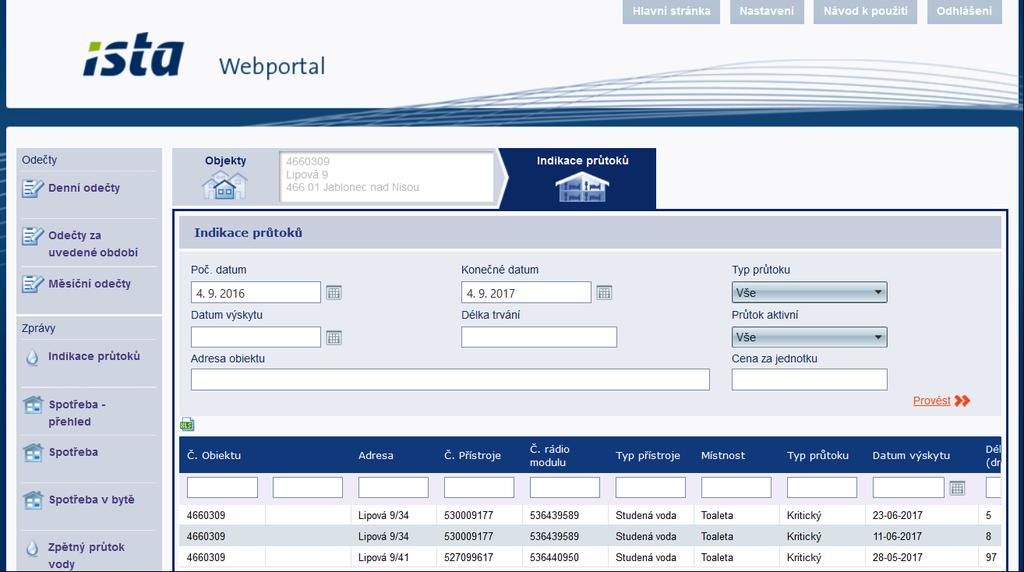

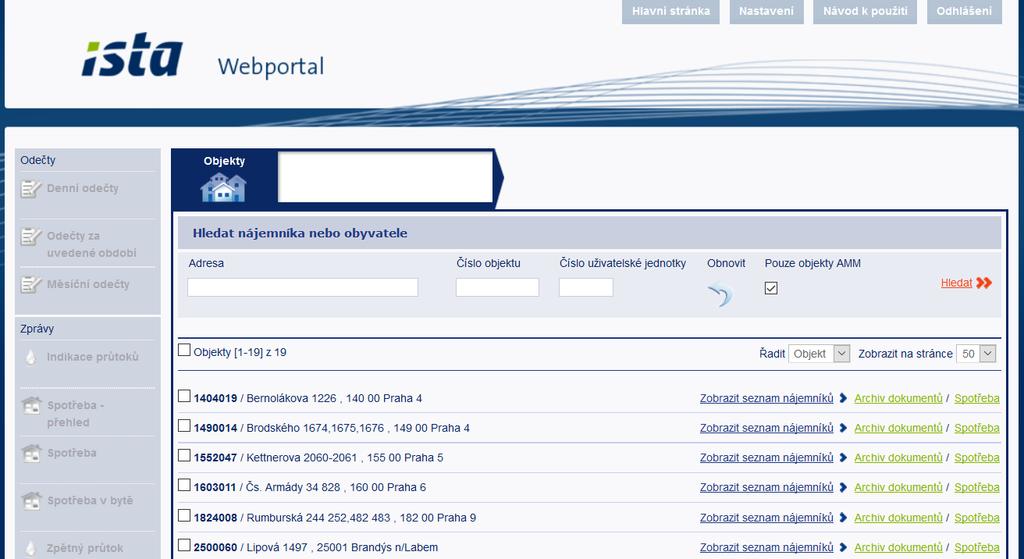

15 Příklad z portálu ista24.cz xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx 18

16 Příklad z portálu ista24.cz xxxxxx xxxxxxxxxxxxxxxx 19 xxxxxx xxxxxx xxxxxx

17 20 Příklad z portálu ista24.cz

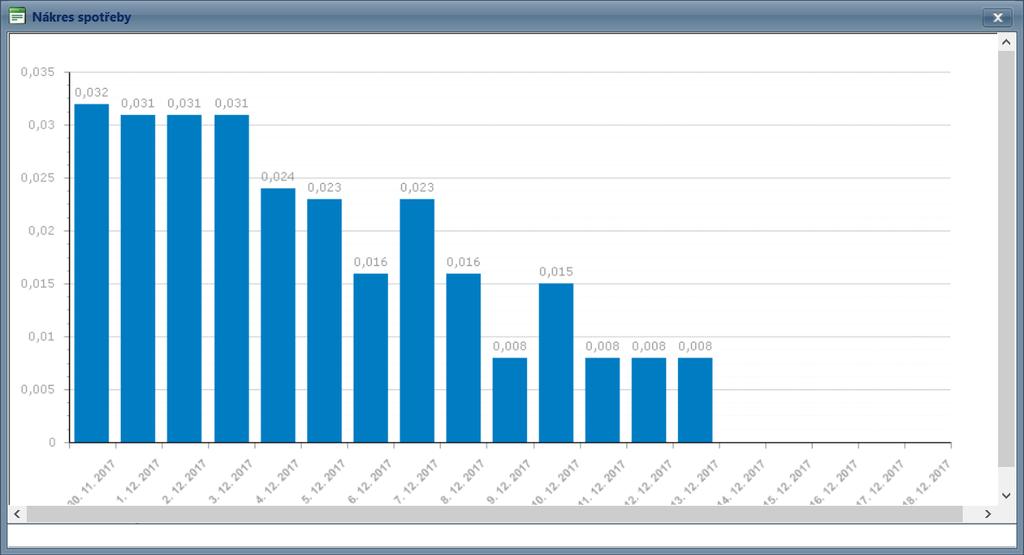

18 Příklad z portálu ista24.cz modilys Slide 18

19 Moje kotelna

20 Detekcia Stejná úniku síť (AMM), vody je ale integrovaná četnější přenos do diaľkového dat odpočtu Slide 20

21 Základní prvky systému - HW Modem Elvaco (převod mezi M-bus a AMM) SIM s datovým tarifem (objednává se společně) Až 8 M-bus zařízení (lze rozšířit) libovolný měřič se sběrnicí M-bus Měřiče tepla: (sensonic II, ultego III,..) Vodoměry Měřiče el. energie (1f / 3f) Převodníky mezi pulsem a M-busem např. pro plyn Převodníky na snímače teplot např. pro kontrolu termální desinfekce TV Ostatní převodníky Vzhledem k častému posílání dat je nutné modem napájet ze sítě 230V. Slide 21

22 Monitorování teplé vody

23 Proč monitorovat teplou vodu ČSN (ČSN EN 806-2) určuje teplotu vody ve stavbách pro bydlení v rozsahu 50 až 55 C do 30s od úplného otevření výtokové armatury musí být zajištěna požadovaná teplota vody (objem 3l) Uživatel platí za objem a ne teplo Teplotní dezinfekce ochrana proti legionele Ztráty dané nevhodnou cirkulací TV Poznámka: systém pouze monitoruje a nezasahuje do řízení systém monitoruje teploty každých 15s Slide 23

24 Podíl spotřeby tepla na vytápění a TV Zdroj: Příprava teplé vody v obytných budovách Datum: Autor: Ing. Roman Vavřička, Ph.D., ČVUT v Praze, Fakulta strojní, Ústav techniky prostředí, Univerzitní centrum energeticky efektivních budov, ČVUT v Praze, Bc. Matěj Mazur, ČVUT v Praze, Fakulta strojní, Ústav techniky prostředí Recenzent: Ing. Miloš Bajgar Slide 24

25 Zařízení pro monitorování Kompaktní provedení jednoduchá instalace pouze zdroj 230V Variantně 4 nebo 8 čidel teploty v příložném provedení Teplotní rozsah: - 30 C až C nebo 0 C až C Slide 25

26 Řešení problémů Optimalizace doby chodu cirkulačního čerpadla Hydraulická optimalizace př. Danfoss MTCV (multifunkční termostat. ventil) Slide 26

27 Monitorování účinnosti plynových kotelen

28 Proč monitorovat účinnost kotelen Zdroj tepla je největším zdrojem úspor Legislativní povinnost je závislá na výkonu kotelny Často se měří účinnost nepřímou metodou ze spalin Kontrola nad prováděnou údržbou a servisy Dohled nad investicí Výpočet se provádí přímou metodou z poměru mezi vytvořeným teplem (topení, ohřev TV) a vypočítaným objemovým spalným teplem (spotřebované množství plynu) 1 m 3 = 10,5 kwh Možnost porovnání v delším časovém úseku (např. vliv venkovní teploty) Poznámka: systém pouze monitoruje a nezasahuje do řízení Slide 28

29 Základní prvky systému M-bus Slide 29

30 Možnosti rozšíření základního systému M-bus Slide 30

31 Základní prvky systému - SW Portál: mojekotelna24.cz, Časové zobrazování informací dle nejrůznějších výběrů: teplota (přívod, zpátečka, delta t), průtok, výkon pro měřiče tepla (po topném okruhu, pro TV, dle instalovaných zařízení) tzv. virtuální měřiče tepla, které vycházejí z kombinace jednotlivých měřičů tepla. Zobrazené hodnoty jsou pak dané součtem výkonů. Teploty se počítají průměrem. množství spotřebované vody u vodoměrů množství spotřebovaného plynu u plynoměrů venkovní teplota, tlak, vlhkost, - informace jsou přebírány z aplikace OpenWeatherMap účinnost kotelny, energie spotřebovaná, energie vytvořená Poznámka: systém pouze monitoruje a nezasahuje do řízení Slide 31Poznámka: Data jsou přenášena každých 30 minut

32 Moje kotelna Slide 32

33 Moje kotelna Slide 33

34 Děkuji za pozornost Slide 34

35 Shrnutí Lze využít stávající měřiče tepla, případně vyměnit počítadlo (kalkulátor) Díky M-bus standardu je možné kombinovat různé výrobce zařízení Ke službě nabízíme i poradenství Služba monitoruje kotelnu jako celek Zvýšení účinnosti o 1% znamená úsporu plynu o více jak 1% Zvýšení účinnosti z 70 na 75% je úspora 6,6% Zvýšení účinnosti z 70 na 80% je úspora 12.5% Slide 35

36 Moje kotelna Export dat CSV, XLS Alarmy: , SMS Teploty a průtoky Průměrování, odchylky, časová období,. Slide 36

37 Příklad z praxe Kotelna se samostatným kondenzačním kotlem 35 kw Ekvitermní regulace Průměrná účinnost okolo 70% Měřená účinnost na kotli > 100% Slide 37

38 Příklad z praxe Slide 38

39 Příklad z praxe

40 Příklad z praxe

41 Příklad z praxe

42 Příklad z praxe Slide 42
