1 JAK SPRÁVNĚ VYBRAT BYTOVÝ VODOMĚR - praktické rady

2 Matěj Holyszewski

3 1. ZÁKLADY Parametry, konstrukce, legislativa

4 4 VODOMĚR

5 KONSTRUKCE Rychlostní Objemové 5

6 KONSTRUKCE Suchoběžné Mokroběžné 6

7 PRŮTOK Rozběhový průtok S Minimální Q 1 Přechodový Q 2 Trvalý Q 3 Přetěžovací Q 4 Koeficient R = Q 3 /Q 1 (dynamický rozsah, přesnost) Q 1 = Q 3 / R Q 2 = 1,6. Q 1 Q 4 = 1,25. Q 3 7

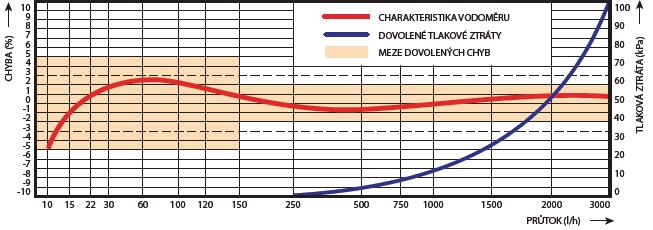

8 PRŮTOK Dolní oblast: ± 5 % Horní oblast: ± 2 % (studená v.) ± 3 % (teplá v.) Q 1 = Q 3 / R Q 2 = 1,6. Q 1 Q 4 = 1,25. Q 3 8

9 PRŮTOK Dolní oblast: ± 5 % Horní oblast: ± 2 % (studená v.) Q 1 = Q 3 / R Q 2 = 1,6. Q 1 Q 4 = 1,25. Q 3 Q 3 = 1,6 m 3 /h SV R (Q 3 /Q 1 ) Q 1 [l/h] Q 2 [l/h] Q 4 [l/h]

10 PRŮTOK Dolní oblast: ± 5 % Horní oblast: ± 2 % (studená v.) Q 1 = Q 3 / R Q 2 = 1,6. Q 1 Q 4 = 1,25. Q 3 Q 3 = 1,6 m 3 /h SV R (Q 3 /Q 1 ) Q 1 [l/h] Q 2 [l/h] Q 4 [l/h]

11 PRŮTOK Dolní oblast: ± 5 % Horní oblast: ± 2 % (studená v.) Q 1 = Q 3 / R Q 2 = 1,6. Q 1 Q 4 = 1,25. Q 3 Q 3 = 1,6 m 3 /h SV R (Q 3 /Q 1 ) Q 1 [l/h] Q 2 [l/h] Q 4 [l/h]

12 Směrnice 2014/32/EU - MID Aktuálně platná evropská směrnice pro měřidla vč. vodoměrů MID = Measuring Instruments Directive 12

13 2. POŽADAVKY Co si pohlídat, aby vodoměr splňoval

14 VHODNÁ VOLBA PRŮTOKŮ Potřebujeme, aby vodoměr dokázal zachytit jak nízké, tak běžné průtoky Např. protékající WC představuje průtok cca 25 l/h Docílíme jej vhodně zvoleným Q 3 a vysokým dynamickým rozsahem R Z něj vyplývá minimální průtok Q 1 Příliš vysoké R může mít i nevýhody (náročnost úspěšného přeoveření ) 14

15 DYNAMICKÝ ROZSAH R Řada 10-12, , Pro Q 3 = 1,6 m 3 /h Q 1 = Q 3 / R R (Q 3 /Q 1 ) Q 1 [l/h] Q 2 [l/h] Q 4 [l/h]

16 DYNAMICKÝ ROZSAH R R je u mechanických jednovtokových vodoměrů odlišné pro horizontální a vertikální montáž Na vině je větší tření v ložiscích při svislé montáži horizontální montáž preferujeme kvůli vyššímu R vertikální montáž 16

17 MĚŘENÍ MALÝCH PRŮTOKŮ Žádoucí je R = 80 a vyšší v horizontální poloze R = 40 a vyšší ve vertikální poloze Ultrazvukové vodoměry přirozeně dosahují vysokých R Ale jsou dražší Vysokých R dosahují také objemové vodoměry Díky použití kompozitních materiálů se stávají cenově dostupnějšími 17

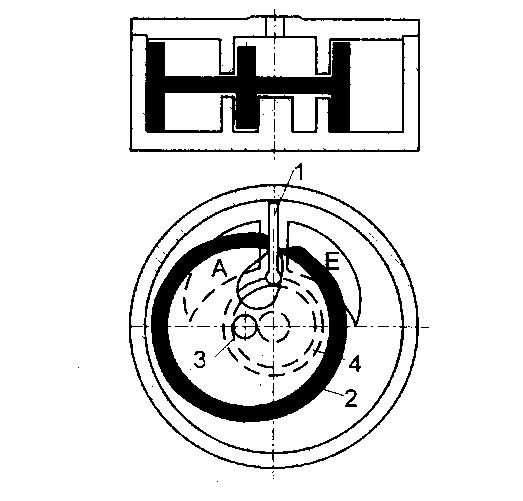

18 18 OBJEMOVÉ VODOMĚRY

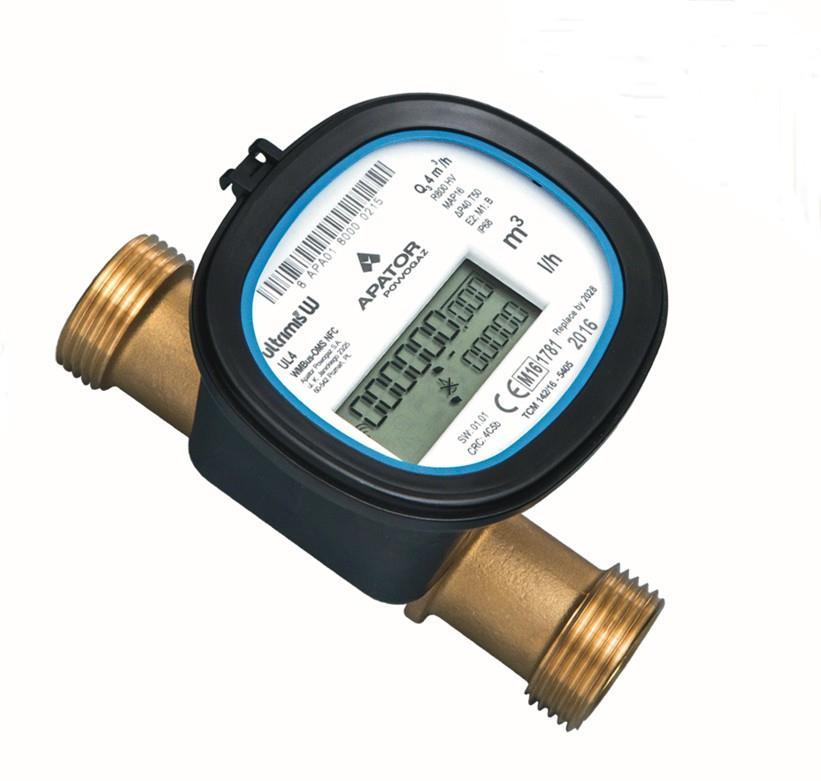

19 ULTRAZVUKOVÉ VODOMĚRY Kamstrup MULTICAL 21 Apator Ultrimis W 19

20 20 MYSTIFIKACE

21 MYSTIFIKACE Zavádějící argumentace neplatnou normou 75/33/EEC Uvádění neexistujících tříd C+ a D, míchání značení průtoků 75/33/EEC třídy definuje zcela jinak 21

22 22 MYSTIFIKACE

23 Neplatná směrnice 75/33/EEC Nahrazena MID v roce 2006 (přechodné období do 2016) Definuje: Q min Q t Q n Q max 23

24 Neplatná směrnice 75/33/EEC Nahrazena MID v roce 2006 (přechodné období do 2016) Definuje: Q min Q t Q n Q max 24

25 Směrnice 2014/32/EU - MID Aktuálně platná evropská směrnice pro měřidla vč. vodoměrů MID = Measuring Instruments Directive 25

26 Třída A R 40 Třída B R 80 Třída C R Zdroj: Ing. Miroslava BENKOVÁ, PhD. (ČMI) Metodiky ověřování vodoměrů

27 ELIMINACE MOŽNOSTI OVLIVNĚNÍ Vodoměry mohou být vystaveny pokusům o neoprávněnou manipulaci a ovlivnění měření Obvyklé metody: Magnetické ovlivnění Sevření počítadla Zablokování mechanismu Fyzická demontáž 27

28 MAGNETICKÉ OVLIVNĚNÍ Suchoběžné vodoměry jsou vybaveny magnetickou spojkou Její činnost by mohla být narušena vnějším magnetickým polem Řešení: Vícepólový magnet Magnetické stínění 28

29 ZVÝŠENÁ MAGNETICKÁ ODOLNOST 2 PÓLY 4 PÓLY Levné a účinné řešení 6 pólů ideální magnetická odolnost, ale problémový přenos kroutícího momentu Proto nyní používání nejčastěji 4 pólů 29

30 ZVÝŠENÁ MAGNETICKÁ ODOLNOST 2 PÓLY 4 PÓLY Kroužky z feromagnetického kovu obepínají a stíní oba magnety magnetické spojky Krček lopatkového kola nesoucí magnet prodloužen, tlaková deska vytváří klec 30

31 MYSTIFIKACE 31 Neovlivnitelný vodoměr - jediný přesný Princip měření jako vodoměr vodárenského typu, Vodárenský princip Suchoběžný vodoměr není přesný Magnet vodoměr zastaví a další

32 ZVÝŠENÁ MAGNETICKÁ ODOLNOST 1. st. jeden kruhový magnet z boku zkouška dle ČSN EN st. dva kruhové magnety zboku a ze shora současně, se souhlasnou polaritou 3. st. čtvercový neodymový magnet 50x50x25 mm s koercitivní silou 515 ka/m, tj. cca 4x vyšší hodnota oproti předepsanému kruhovému magnetu 32

33 ZVÝŠENÁ MAGNETICKÁ ODOLNOST Základní měření 1. stupeň 2. stupeň 3. stupeň Starší vodoměr repas. 2 póly Starší vodoměr 4 póly Moderní vodoměr 4 póly + stínění Ultrazvukový vodoměr ultrazvuk + 1,15-1,8-3,2-24,2-0,96-1,3-1,8-8,9-0,58-0,62-0,75-1,82-0,02-0,08-0,15-0,21 33

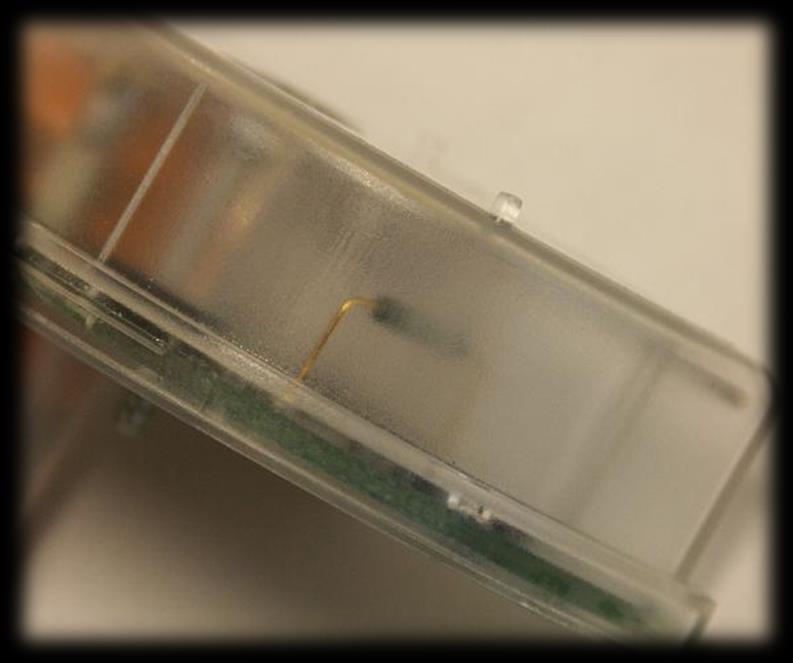

34 DETEKCE VNĚJŠÍHO MAG. POLE 2 PÓLY 4 PÓLY 34 Mnohé komunikační moduly a vodoměry vybavené elektronikou umí registrovat přítomnost vnějšího mag. pole a tedy pokusy o ovlivnění Záznam času a doby trvání pokusu o ovlivnění

35 ODOLNOST VŮČI ZANÁŠENÍ Pokud voda obsahuje vysoké koncentrace rozpuštěných minerálů (vápník, železo), vodoměr je vystaven riziku zanášení Obzvláště zranitelné jsou v tomto případě mokroběžné vodoměry, u nichž hrozí: Zanášení mechanismu počítadla Zanášení krycího skla zevnitř, snížená až znemožněná čitelnost Suchoběžné vodoměry jsou naopak nevhodné, pokud voda obsahuje množství pevných feromagnetických částic 35

36 ROZMĚRY Ne vždy máme pro instalaci vodoměru dostatek prostoru Vodoměr má výrobcem předepsány tzv. uklidňující délky U bytových vodoměrů často nulové Žádoucí je horizontální montáž Podružná měřidla musí být orientována všechna stejně (H / V) Mokroběžné vodoměry bývají vyšší, suchoběžné nižší 36

37 3. ZÁVĚREM Dvě obecná doporučení na závěr

38 DÁLKOVÉ ODEČTY Je vhodné osazovat vodoměry umožňující dálkový odečet Přináší výrazně vyšší komfort při odečtech Odpadá vstupování do bytů Není třeba složitě opisovat údaje Časová úspora Pokud o dálkový odečet nestojíme v době osazování vodoměrů, je vhodné myslet na budoucnost a volit vodoměr, jenž se dá modulem pro dálkový odečet osadit dodatečně 38

39 KDO SMÍ PROVÁDĚT MONTÁŽ 39 Vodoměry jsou stanovenými měřidly dle zákona o metrologii 505/1990 Sb. Jakákoliv chyba v montáži může znamenat zásadní zhoršení přesnosti měření Montáž smí provádět jen subjekty k tomu oprávněné a registrované k této činnosti u ČMI (detaily upravuje vyhláška 262/2000 Sb.) Seznam registrovaných subjektů dostupný na

40 40 KDO SMÍ PROVÁDĚT MONTÁŽ

41 DĚKUJI ZA POZORNOST! Otázky? 41 Kontakt: Matěj Holyszewski
