TLS 2200 Výkonný termotransferový systém pro tvorbu štítků. Verze 4.0

Transkript

1 TLS 2200 Výkonný termotransferový systém pro tvorbu štítků Verze 4.0

2 Obsah Tiskárna TLS Tiskárna TLS PC Link... 4 Software... 5 Aplikační využití tiskárny... 6 Tabulka vlastností materiálů a pásek... 8 Tiskové možnosti Značení vodičů a kabelů Štítky pro značení elektrických komponentů Štítky pro všeobecné použití Štítky pro identifikaci desek plošných spojů a komponentů Štítky pro datové komunikace Štítky pro použití v laboratořích Příslušenství Výrobky Brady jsou prodávány s vědomím, že kupující je bude testovat pro konkrétné použití, aby si zjistil vhodnost jejich použití pro zamýšlený účel. Společnost Brady ručí kupujícímu za to, že výrobky Brady jsou bez vad materiálu a kvality zpracování, ale limituje své závazky pod touto zárukou na výměnu výrobku, pokud se prokáže, že zařízení mělo závadu již při prodeji. Záruka se nevztahuje na jakékoli další osoby, které získali výrobek od kupujícího. Tato záruka je namísto každé jiné záruky, obsahující veškeré záruky prodejnosti, uplatnění na trhu a vhodnosti použití pro zamýšlený účel, a je také namísto jakékoli další odpovědnosti nebo ručení na straně Brady. Za žádných okolností nebude Brady přebírat odpovědnost za jakékoli ztráty, poškození, náklady nebo náhradu za následné škody jakéhokoli charakteru, které nastaly v důsledku používání nebo neschopnosti používat výrobky Brady. Brady nemůže být činěna zodpovědným za tiskové chyby. 2

3 TLS 2200 Tiskárna TLS 2200 přináší výkonnost pro rychlou tvorbu uživatelem definovaných štítků. Termotransferový systém pro tvorbu štítků TLS 2200 představuje odolné, přenosné a snadno použitelné řešení pro tvorbu štítků. S ohledem na termotransferovou kvalitu tisku vytvářející ostré štítky a s ohledem na široký sortiment odolných materiálů, můžete vytvářet vlastní štítky pro nejnáročnější aplikace zahrnující identifikaci výrobků čárovými kódy, značení elektroinstalačních rozvodů a datových sítí, identifikaci v laboratořích, značení pro zajištění bezpečnosti při práci a mnoho dalších aplikací v kancelářích i v průmyslovém prostředí. Rychlejší tisk štítků Rychlejší tisk štítků je umožněn zvýšenou rychlostí zpraco - vání s téměř 100% navýšením rychlosti při zpracování dat. Jasnější grafický displej Zvýšené rozlišení a kontrast displeje umožňuje i za snížených světelných podmínek snadno číst na displeji zobrazený text. Režim spánku Režim spánku je možno automaticky aktivovat po jedné, třech nebo pěti minutách nečinnosti a prodloužit tak dobu provozu na akumulátorový zdroj a zvýšit produktivitu práce na jedno nabití zdroje. Více symbolik čárových kódů Tiskárna ve verzi 4.0 nyní obsahuje čárové kódy Code 128, IFT 25 a Codabar. Odolná konstrukce pro průmyslové použití Odolná konstrukce odolávající pádové zkoušce Připojitelnost k PC Společně se softwarem pro tvorbu štítků Brady LabelMark mohou uživatelé tvořit návrhy štítků na PC a přímo je tisknout na připojené termotransferové tiskárně TLS Termotransferový systém pro tvorbu štítků TLS 2200 Objednací číslo: TLS2200 Tiskárna (součástí dodávky je pevný kufřík, barvicí páska R-6210, akumulátorový zdroj, nabíječka, návod na instalaci, manuál, komunikační kabel k tiskárně, páska se štítky pro odzkoušení (PTL ), jedna kartička na čištění) Na jedno nabití akumulátorového zdroje vytiskne více než 500 štítků Hmotnost 1,25 kg Tisková hlava pro termotransferový tisk s rozlišením 203 dpi (8 bodů/mm) Štítky o šířce až 50,8 milimetru Délka tisku až 1371 milimetrů Schváleno úřadem FCC pro třídu A Možnost použití šesti rozdílných šířek štítků Vestavěná stříhací jednotka štítků průmyslového provedení Čísla patentů D409,230; 5,918,989; 5,951,177; 6,113,293 a 6,142,686 Možnost použití TrueType fontu uživatele Šířka tisku 46 milimetrů Dvouřádkový displej z tekutých krystalů (LCD), 16 znaků na řádku Rozsah provozní teploty: +4 C až +49 C Nabíječka se schvalovací značkou UL a CUL Záruční lhůta 6 měsíců, při online registraci získáte prodlouženou záruční lhůtu 12 měsíců When performance matters most 3

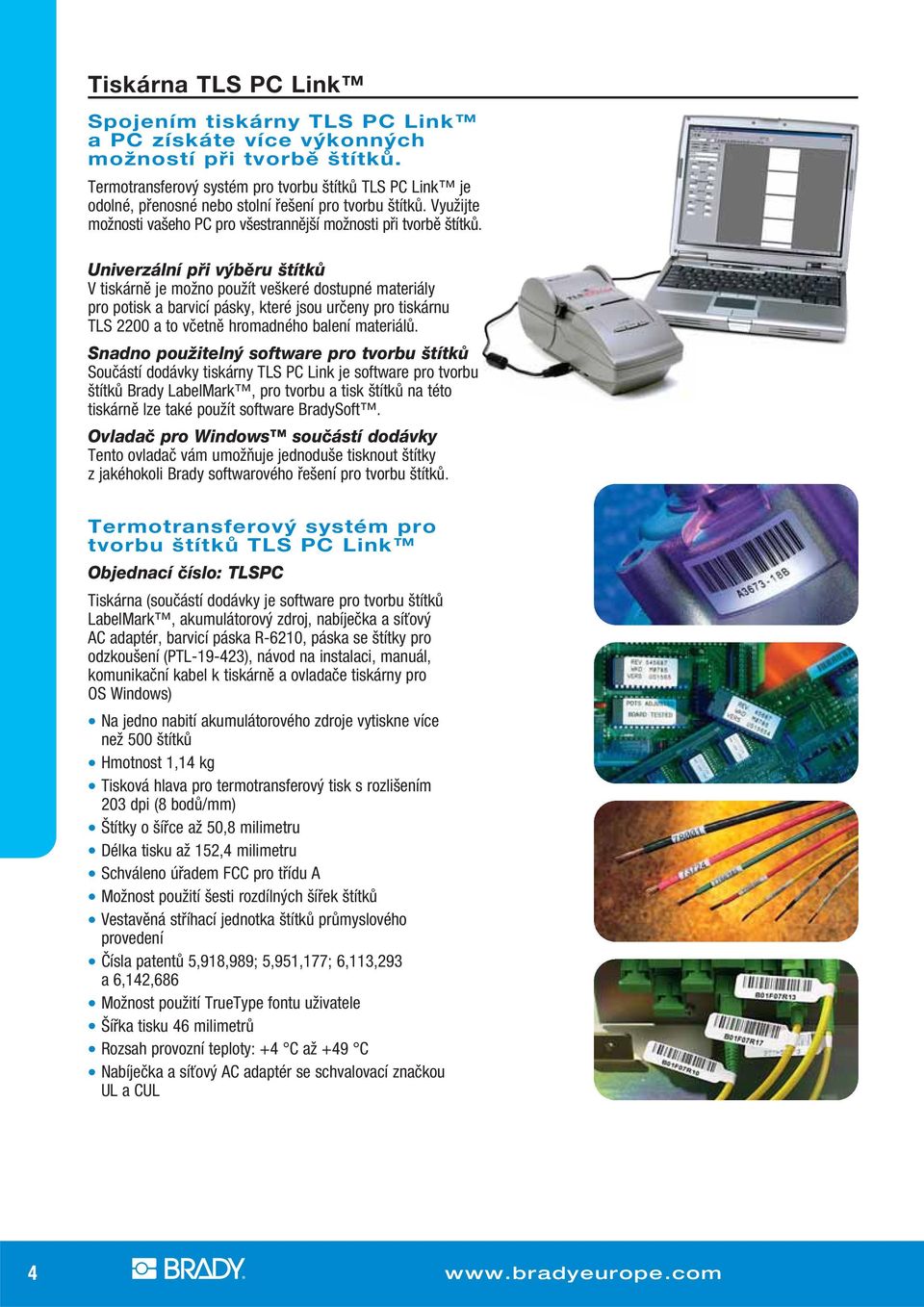

4 Tiskárna TLS PC Link Spojením tiskárny TLS PC Link a PC získáte více výkonných možností při tvorbě štítků. Termotransferový systém pro tvorbu štítků TLS PC Link je odolné, přenosné nebo stolní řešení pro tvorbu štítků. Využijte možnosti vašeho PC pro všestrannější možnosti při tvorbě štítků. Univerzální při výběru štítků V tiskárně je možno použít veškeré dostupné materiály pro potisk a barvicí pásky, které jsou určeny pro tiskárnu TLS 2200 a to včetně hromadného balení materiálů. Snadno použitelný software pro tvorbu štítků Součástí dodávky tiskárny TLS PC Link je software pro tvorbu štítků Brady LabelMark, pro tvorbu a tisk štítků na této tiskárně lze také použít software BradySoft. Ovladač pro Windows součástí dodávky Tento ovladač vám umožňuje jednoduše tisknout štítky z jakéhokoli Brady softwarového řešení pro tvorbu štítků. Termotransferový systém pro tvorbu štítků TLS PC Link Objednací číslo: TLSPC Tiskárna (součástí dodávky je software pro tvorbu štítků LabelMark, akumulátorový zdroj, nabíječka a síťový AC adaptér, barvicí páska R-6210, páska se štítky pro odzkoušení (PTL ), návod na instalaci, manuál, komunikační kabel k tiskárně a ovladače tiskárny pro OS Windows) Na jedno nabití akumulátorového zdroje vytiskne více než 500 štítků Hmotnost 1,14 kg Tisková hlava pro termotransferový tisk s rozlišením 203 dpi (8 bodů/mm) Štítky o šířce až 50,8 milimetru Délka tisku až 152,4 milimetru Schváleno úřadem FCC pro třídu A Možnost použití šesti rozdílných šířek štítků Vestavěná stříhací jednotka štítků průmyslového provedení Čísla patentů 5,918,989; 5,951,177; 6,113,293 a 6,142,686 Možnost použití TrueType fontu uživatele Šířka tisku 46 milimetrů Rozsah provozní teploty: +4 C až +49 C Nabíječka a síťový AC adaptér se schvalovací značkou UL a CUL 4

5 Software Rozšiřte rozsah funkčnosti Software pro tvorbu štítků LabelMark (je součástí dodávky termotransferového systému pro tvorbu štítků TLS PC Link ) Software pro tvorbu štítků LabelMark umožňuje uživa telům navrhovat, editovat a tisknout štítky na materiály Brady. Brady software LabelMark je nejvhodnější pro aplikace v telekomunikacích, elektroinstalacích a v dalších průmyslových oblastech. Může být také použit společně s termotransferovou tiskárnou štítků TLS Snadno použitelné grafické rozhraní pro návrh štítků Při návrhu štítků je možnost použít buď řádkový režim nebo režim vkládání objektů na plochu štítku K dispozici několik obvyklých symbolik čárových kódů Schopnost importovat grafické objekty Možnosti importu dat v ASCII a ODBC Editace štítků Snadno použitelná samostatná obrazovka pro editaci štítků Možnost současného otevření několika souborů pro souběžnou práci na rozdílných štítcích Funkce přehození dat na štítku kolem vertikální nebo horizontální roviny (to znamená přehození pořadí vstup / výstup např. pro tisk štítků na oba konce kabelu) Tisk štítků Software umožňuje pracovat s kompletním sortimentem materiálů Brady a všemi standardními nebo zákaznickými formáty štítků. Software umožňuje tisknout na mnoha rozdílných tiskárnách podle požadavků různých aplikací. Přímý tisk na tiskárnách Brady TLS 2200 a TLS PC Link BradySoft Software pro tvorbu štítků Pomocí softwaru pro tvorbu štítků BradySoft můžete vytvářet štítky, které pomohou vaší organizaci spravovat investiční majetek a výrobní prostředky, řídit distribuční kanály a stavy zásob ve skladu, sledovat dokumenty nebo spravovat záznamy dat vše pomocí jednoho výkonného programu pro tvorbu štítků. Nástroje pro rychlou a jednoduchou tvorbu štítků Není třeba žádné speciální školení pro ovládání intuitivních a snadno použitelných vlastností: Organizace dat z externích datových zdrojů Import dat prostřednictvím připojení k několika typům databázových souborů Přepnutí mezi TrueType fonty a rezidentními fonty tiskárny Nepřepisujte ručně, ale využijte import pro rychlejší a bezchybnou tvorbu štítků Snadno importujte informace z tabulkových programů a datových souborů přímo do vašich štítků a redukujte tak množství chyb. Průvodce pro připojení k databázi Intuitivní a snadno použitelný průvodce pro tvorbu štítků Databázové tabulky mohou být jednoduše vytvářeny, modifikovány nebo mazány Nástroj Database Manager umožňuje tisk přímo z databáze Náhled na štítek před vlastním tiskem Bezproblémový a automatizovaný tisk štítků Software pro tvorbu štítků BradySoft verze 8 umožňuje rychlejší a snadnější tisk štítku díky flexibilním možnostem. Pro použití s tiskovým systémem TLS PC Link When performance matters most 5

6 Aplikační využití tiskárny PATCH PANELY ŠTÍTKY PRO OBTOČENÍ KOLEM VODIČE NEBO KABELU IDENTIFIKACE ČELNÍCH PANELŮ SAMOLAMINOVACÍ ŠTÍTKY PRO OZNAČENÍ VODIČŮ A KABELŮ SVORKOVNICE TEPLEM SMRŠTITELNÉ NÁVLAČKY PRO OZNAČENÍ VODIČŮ A KABELŮ VKLÁDACÍ OZNAČOVACÍ ŠTÍTKY IDENTIFIKAČNÍ PRAPORKY 6

7 Aplikační využití tiskárny TISK ŠTÍTKŮ ZNAČENÍ DESEK PLOŠNÝCH SPOJŮ A KOMPONENTŮ ZNAČENÍ OVLÁDACÍCH PANELŮ IDENTIFIKACE V LABORATOŘÍCH PRŮMYSLOVÉ ZNAČENÍ ČÁROVÝMI KÓDY OCHRANNÁ IDENTIFIKACE IDENTIFIKACE DÍLŮ, MAJETKU UŽIVATELEM DEFINOVANÉ ŠTÍTKY When performance matters most 7

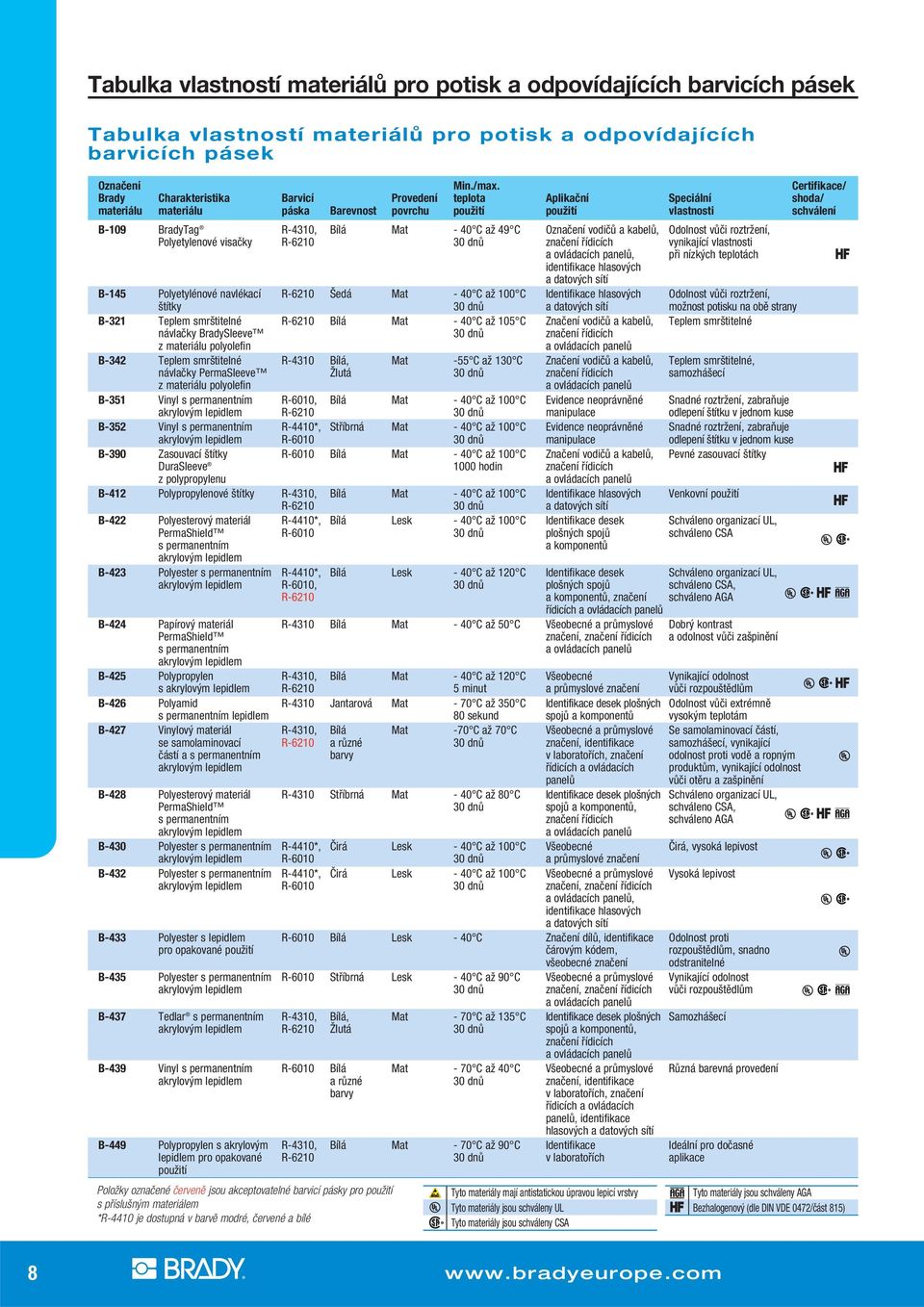

8 Tabulka vlastností materiálů pro potisk a odpovídajících barvicích pásek Tabulka vlastností materiálů pro potisk a odpovídajících barvicích pásek Označení Min./max. Certifikace/ Brady Charakteristika Barvicí Provedení teplota Aplikační Speciální shoda/ materiálu materiálu páska Barevnost povrchu použití použití vlastnosti schválení B-109 BradyTag R-4310, Bílá Mat - 40 C až 49 C Označení vodičů a kabelů, Odolnost vůči roztržení, Polyetylenové visačky R dnů značení řídicích vynikající vlastnosti a ovládacích panelů, při nízkých teplotách identifikace hlasových a datových sítí B-145 Polyetylénové navlékací R-6210 Šedá Mat - 40 C až 100 C Identifikace hlasových Odolnost vůči roztržení, štítky 30 dnů a datových sítí možnost potisku na obě strany B-321 Teplem smrštitelné R-6210 Bílá Mat - 40 C až 105 C Značení vodičů a kabelů, Teplem smrštitelné návlačky BradySleeve 30 dnů značení řídicích z materiálu polyolefin a ovládacích panelů B-342 Teplem smrštitelné R-4310 Bílá, Mat -55 C až 130 C Značení vodičů a kabelů, Teplem smrštitelné, návlačky PermaSleeve Žlutá 30 dnů značení řídicích samozhášecí z materiálu polyolefin a ovládacích panelů B-351 Vinyl s permanentním R-6010, Bílá Mat - 40 C až 100 C Evidence neoprávněné Snadné roztržení, zabraňuje akrylovým lepidlem R dnů manipulace odlepení štítku v jednom kuse B-352 Vinyl s permanentním R-4410*, Stříbrná Mat - 40 C až 100 C Evidence neoprávněné Snadné roztržení, zabraňuje akrylovým lepidlem R dnů manipulace odlepení štítku v jednom kuse B-390 Zasouvací štítky R-6010 Bílá Mat - 40 C až 100 C Značení vodičů a kabelů, Pevné zasouvací štítky DuraSleeve 1000 hodin značení řídicích z polypropylenu a ovládacích panelů B-412 Polypropylenové štítky R-4310, Bílá Mat - 40 C až 100 C Identifikace hlasových Venkovní použití R dnů a datových sítí B-422 Polyesterový materiál R-4410*, Bílá Lesk - 40 C až 100 C Identifikace desek Schváleno organizací UL, PermaShield R dnů plošných spojů schváleno CSA s permanentním a komponentů akrylovým lepidlem B-423 Polyester s permanentním R-4410*, Bílá Lesk - 40 C až 120 C Identifikace desek Schváleno organizací UL, akrylovým lepidlem R-6010, 30 dnů plošných spojů schváleno CSA, R-6210 a komponentů, značení schváleno AGA řídicích a ovládacích panelů B-424 Papírový materiál R-4310 Bílá Mat - 40 C až 50 C Všeobecné a průmyslové Dobrý kontrast PermaShield značení, značení řídicích a odolnost vůči zašpinění s permanentním a ovládacích panelů akrylovým lepidlem B-425 Polypropylen R-4310, Bílá Mat - 40 C až 120 C Všeobecné Vynikající odolnost s akrylovým lepidlem R minut a průmyslové značení vůči rozpouštědlům B-426 Polyamid R-4310 Jantarová Mat - 70 C až 350 C Identifikace desek plošných Odolnost vůči extrémně s permanentním lepidlem 80 sekund spojů a komponentů vysokým teplotám B-427 Vinylový materiál R-4310, Bílá Mat -70 C až 70 C Všeobecné a průmyslové Se samolaminovací částí, se samolaminovací R-6210 a různé 30 dnů značení, identifikace samozhášecí, vynikající částí a s permanentním barvy v laboratořích, značení odolnost proti vodě a ropným akrylovým lepidlem řídicích a ovládacích produktům, vynikající odolnost panelů vůči otěru a zašpinění B-428 Polyesterový materiál R-4310 Stříbrná Mat - 40 C až 80 C Identifikace desek plošných Schváleno organizací UL, PermaShield 30 dnů spojů a komponentů, schváleno CSA, s permanentním značení řídicích schváleno AGA akrylovým lepidlem a ovládacích panelů B-430 Polyester s permanentním R-4410*, Čirá Lesk - 40 C až 100 C Všeobecné Čirá, vysoká lepivost akrylovým lepidlem R dnů a průmyslové značení B-432 Polyester s permanentním R-4410*, Čirá Lesk - 40 C až 100 C Všeobecné a průmyslové Vysoká lepivost akrylovým lepidlem R dnů značení, značení řídicích a ovládacích panelů, identifikace hlasových a datových sítí B-433 Polyester s lepidlem R-6010 Bílá Lesk - 40 C Značení dílů, identifikace Odolnost proti pro opakované použití čárovým kódem, rozpouštědlům, snadno všeobecné značení odstranitelné B-435 Polyester s permanentním R-6010 Stříbrná Lesk - 40 C až 90 C Všeobecné a průmyslové Vynikající odolnost akrylovým lepidlem 30 dnů značení, značení řídicích vůči rozpouštědlům a ovládacích panelů B-437 Tedlar s permanentním R-4310, Bílá, Mat - 70 C až 135 C Identifikace desek plošných Samozhášecí akrylovým lepidlem R-6210 Žlutá 30 dnů spojů a komponentů, značení řídicích a ovládacích panelů B-439 Vinyl s permanentním R-6010 Bílá Mat - 70 C až 40 C Všeobecné a průmyslové Různá barevná provedení akrylovým lepidlem a různé 30 dnů značení, identifikace barvy v laboratořích, značení řídicích a ovládacích panelů, identifikace hlasových a datových sítí B-449 Polypropylen s akrylovým R-4310, Bílá Mat - 70 C až 90 C Identifikace Ideální pro dočasné lepidlem pro opakované R dnů v laboratořích aplikace použití Položky označené červeně jsou akceptovatelné barvicí pásky pro použití s příslušným materiálem *R-4410 je dostupná v barvě modré, červené a bílé Tyto materiály mají antistatickou úpravou lepicí vrstvy Tyto materiály jsou schváleny UL Tyto materiály jsou schváleny CSA Tyto materiály jsou schváleny AGA Bezhalogenový (dle DIN VDE 0472/část 815) 8

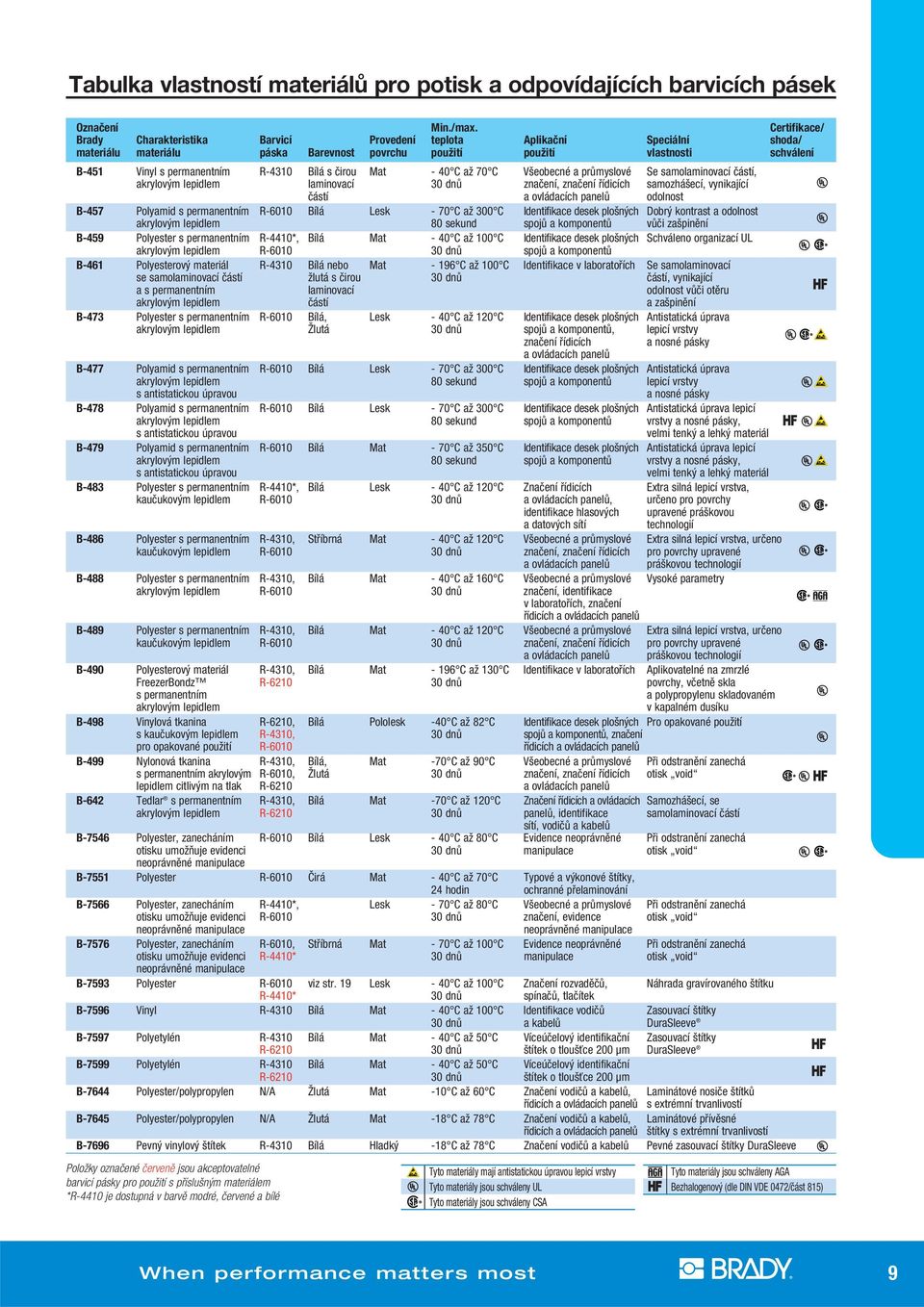

9 Tabulka vlastností materiálů pro potisk a odpovídajících barvicích pásek Označení Min./max. Certifikace/ Brady Charakteristika Barvicí Provedení teplota Aplikační Speciální shoda/ materiálu materiálu páska Barevnost povrchu použití použití vlastnosti schválení B-451 Vinyl s permanentním R-4310 Bílá s čirou Mat - 40 C až 70 C Všeobecné a průmyslové Se samolaminovací částí, akrylovým lepidlem laminovací 30 dnů značení, značení řídicích samozhášecí, vynikající částí a ovládacích panelů odolnost B-457 Polyamid s permanentním R-6010 Bílá Lesk - 70 C až 300 C Identifikace desek plošných Dobrý kontrast a odolnost akrylovým lepidlem 80 sekund spojů a komponentů vůči zašpinění B-459 Polyester s permanentním R-4410*, Bílá Mat - 40 C až 100 C Identifikace desek plošných Schváleno organizací UL akrylovým lepidlem R dnů spojů a komponentů B-461 Polyesterový materiál R-4310 Bílá nebo Mat C až 100 C Identifikace v laboratořích Se samolaminovací se samolaminovací částí žlutá s čirou 30 dnů částí, vynikající a s permanentním laminovací odolnost vůči otěru akrylovým lepidlem částí a zašpinění B-473 Polyester s permanentním R-6010 Bílá, Lesk - 40 C až 120 C Identifikace desek plošných Antistatická úprava akrylovým lepidlem Žlutá 30 dnů spojů a komponentů, lepicí vrstvy značení řídicích a nosné pásky a ovládacích panelů B-477 Polyamid s permanentním R-6010 Bílá Lesk - 70 C až 300 C Identifikace desek plošných Antistatická úprava akrylovým lepidlem 80 sekund spojů a komponentů lepicí vrstvy s antistatickou úpravou a nosné pásky B-478 Polyamid s permanentním R-6010 Bílá Lesk - 70 C až 300 C Identifikace desek plošných Antistatická úprava lepicí akrylovým lepidlem 80 sekund spojů a komponentů vrstvy a nosné pásky, s antistatickou úpravou velmi tenký a lehký materiál B-479 Polyamid s permanentním R-6010 Bílá Mat - 70 C až 350 C Identifikace desek plošných Antistatická úprava lepicí akrylovým lepidlem 80 sekund spojů a komponentů vrstvy a nosné pásky, s antistatickou úpravou velmi tenký a lehký materiál B-483 Polyester s permanentním R-4410*, Bílá Lesk - 40 C až 120 C Značení řídicích Extra silná lepicí vrstva, kaučukovým lepidlem R dnů a ovládacích panelů, určeno pro povrchy identifikace hlasových upravené práškovou a datových sítí technologií B-486 Polyester s permanentním R-4310, Stříbrná Mat - 40 C až 120 C Všeobecné a průmyslové Extra silná lepicí vrstva, určeno kaučukovým lepidlem R dnů značení, značení řídicích pro povrchy upravené a ovládacích panelů práškovou technologií B-488 Polyester s permanentním R-4310, Bílá Mat - 40 C až 160 C Všeobecné a průmyslové Vysoké parametry akrylovým lepidlem R dnů značení, identifikace v laboratořích, značení řídicích a ovládacích panelů B-489 Polyester s permanentním R-4310, Bílá Mat - 40 C až 120 C Všeobecné a průmyslové Extra silná lepicí vrstva, určeno kaučukovým lepidlem R dnů značení, značení řídicích pro povrchy upravené a ovládacích panelů práškovou technologií B-490 Polyesterový materiál R-4310, Bílá Mat C až 130 C Identifikace v laboratořích Aplikovatelné na zmrzlé FreezerBondz R dnů povrchy, včetně skla s permanentním a polypropylenu skladovaném akrylovým lepidlem v kapalném dusíku B-498 Vinylová tkanina R-6210, Bílá Pololesk -40 C až 82 C Identifikace desek plošných Pro opakované použití s kaučukovým lepidlem R-4310, 30 dnů spojů a komponentů, značení pro opakované použití R-6010 řídicích a ovládacích panelů B-499 Nylonová tkanina R-4310, Bílá, Mat -70 C až 90 C Všeobecné a průmyslové Při odstranění zanechá s permanentním akrylovým R-6010, Žlutá 30 dnů značení, značení řídicích otisk void lepidlem citlivým na tlak R-6210 a ovládacích panelů B-642 Tedlar s permanentním R-4310, Bílá Mat -70 C až 120 C Značení řídicích a ovládacích Samozhášecí, se akrylovým lepidlem R dnů panelů, identifikace samolaminovací částí sítí, vodičů a kabelů B-7546 Polyester, zanecháním R-6010 Bílá Lesk - 40 C až 80 C Evidence neoprávněné Při odstranění zanechá otisku umožňuje evidenci 30 dnů manipulace otisk void neoprávněné manipulace B-7551 Polyester R-6010 Čirá Mat - 40 C až 70 C Typové a výkonové štítky, 24 hodin ochranné přelaminování B-7566 Polyester, zanecháním R-4410*, Lesk - 70 C až 80 C Všeobecné a průmyslové Při odstranění zanechá otisku umožňuje evidenci R dnů značení, evidence otisk void neoprávněné manipulace neoprávněné manipulace B-7576 Polyester, zanecháním R-6010, Stříbrná Mat - 70 C až 100 C Evidence neoprávněné Při odstranění zanechá otisku umožňuje evidenci R-4410* 30 dnů manipulace otisk void neoprávněné manipulace B-7593 Polyester R-6010 viz str. 19 Lesk - 40 C až 100 C Značení rozvaděčů, Náhrada gravírovaného štítku R-4410* 30 dnů spínačů, tlačítek B-7596 Vinyl R-4310 Bílá Mat - 40 C až 100 C Identifikace vodičů Zasouvací štítky 30 dnů a kabelů DuraSleeve B-7597 Polyetylén R-4310 Bílá Mat - 40 C až 50 C Víceúčelový identifikační Zasouvací štítky R dnů štítek o tloušťce 200 μm DuraSleeve B-7599 Polyetylén R-4310 Bílá Mat - 40 C až 50 C Víceúčelový identifikační R dnů štítek o tloušťce 200 μm B-7644 Polyester/polypropylen N/A Žlutá Mat -10 C až 60 C Značení vodičů a kabelů, Laminátové nosiče štítků řídicích a ovládacích panelů s extrémní trvanlivostí B-7645 Polyester/polypropylen N/A Žlutá Mat -18 C až 78 C Značení vodičů a kabelů, Laminátové přívěsné řídicích a ovládacích panelů štítky s extrémní trvanlivostí B-7696 Pevný vinylový štítek R-4310 Bílá Hladký -18 C až 78 C Značení vodičů a kabelů Pevné zasouvací štítky DuraSleeve Položky označené červeně jsou akceptovatelné barvicí pásky pro použití s příslušným materiálem *R-4410 je dostupná v barvě modré, červené a bílé Tyto materiály mají antistatickou úpravou lepicí vrstvy Tyto materiály jsou schváleny UL Tyto materiály jsou schváleny CSA Tyto materiály jsou schváleny AGA Bezhalogenový (dle DIN VDE 0472/část 815) When performance matters most 9

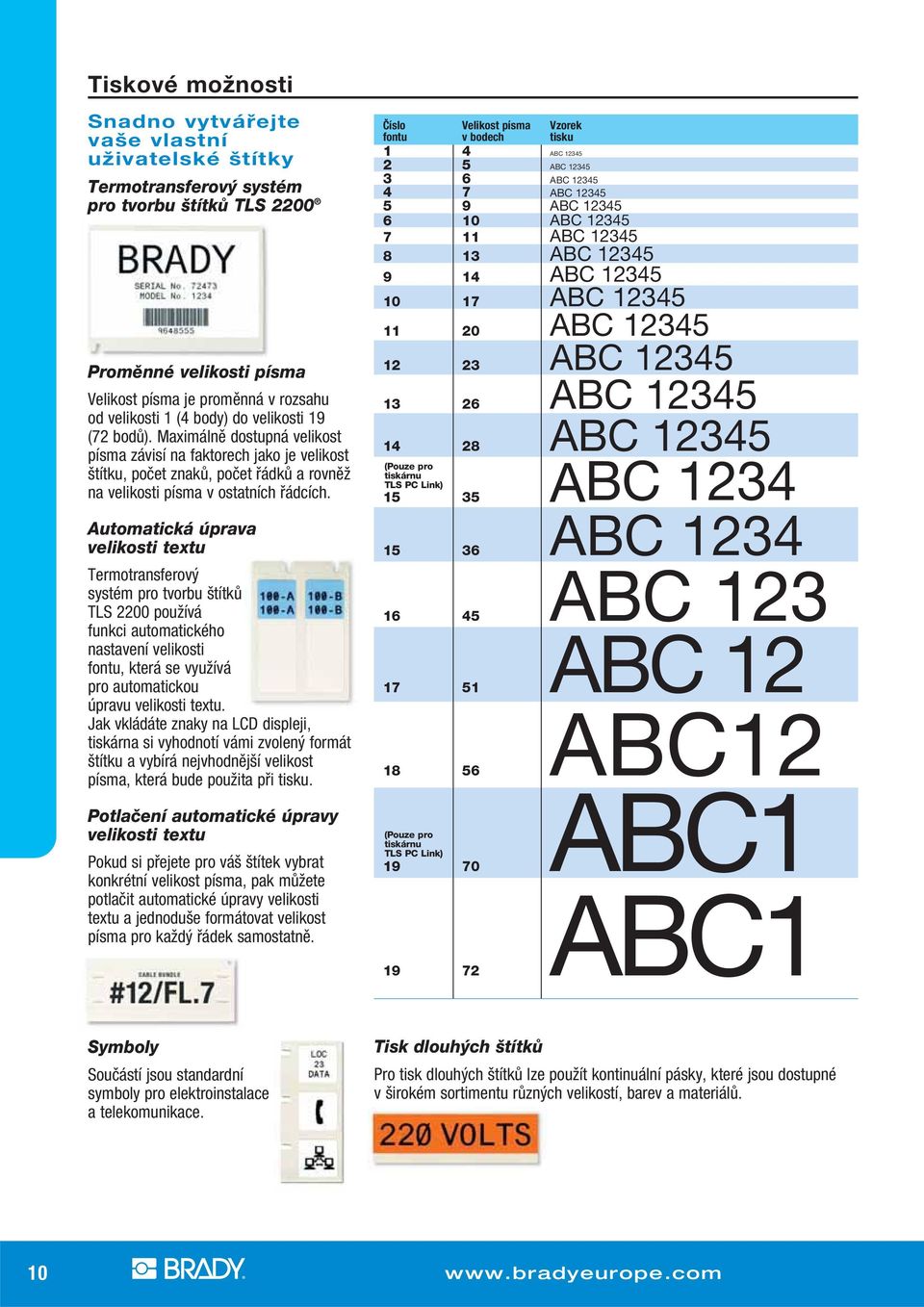

10 Tiskové možnosti Snadno vytvářejte vaše vlastní uživatelské štítky Termotransferový systém pro tvorbu štítků TLS 2200 Proměnné velikosti písma Velikost písma je proměnná v rozsahu od velikosti 1 (4 body) do velikosti 19 (72 bodů). Maximálně dostupná velikost písma závisí na faktorech jako je velikost štítku, počet znaků, počet řádků a rovněž na velikosti písma v ostatních řádcích. Automatická úprava velikosti textu Termotransferový systém pro tvorbu štítků TLS 2200 používá funkci automatického nastavení velikosti fontu, která se využívá pro automatickou úpravu velikosti textu. Jak vkládáte znaky na LCD displeji, tiskárna si vyhodnotí vámi zvolený formát štítku a vybírá nejvhodnější velikost písma, která bude použita při tisku. Potlačení automatické úpravy velikosti textu Pokud si přejete pro váš štítek vybrat konkrétní velikost písma, pak můžete potlačit automatické úpravy velikosti textu a jednoduše formátovat velikost písma pro každý řádek samostatně. Číslo Velikost písma Vzorek fontu v bodech tisku 1 4 ABC ABC ABC ABC ABC ABC ABC ABC ABC ABC ABC ABC ABC ABC (Pouze pro tiskárnu TLS PC Link) ABC ABC ABC ABC ABC12 (Pouze pro tiskárnu TLS PC Link) ABC ABC1 Symboly Součástí jsou standardní symboly pro elektroinstalace a telekomunikace. Tisk dlouhých štítků Pro tisk dlouhých štítků lze použít kontinuální pásky, které jsou dostupné v širokém sortimentu různých velikostí, barev a materiálů. 10

11 Značení vodičů a kabelů Hromadné balení Pro termotransferové systémy pro tvorbu štítků TLS 2200 a TLS PC Link jsou dostupná hromadná balení štítků, která šetří provozní náklady a poskytují ideální řešení pro nízkoobjemové tisky štítků. Objednací čísla začínající písmenem B znamenají hromadná balení. Značení vodičů a kabelů Štítky pro všeobecné použití B-499 Nylonová poddajná tkanina, permanentní lepidlo, určeno pro hladké i nerovné povrchy. B-498 Vinylová tkanina, lepidlo pro opakované použití Objednací Štítků Rozměry (mm) Maximální Číslo na cívce A B průměr vodiče (mm) Permanentní lepidlo (B-499) PTL ,35 38,10 6,64 PTL ,70 38,10 6,64 PTL ,05 38,10 6,64 PTL ,40 38,10 6,64 PTL ,53 25,40 5,30 PTL ,05 25,40 5,30 PTL ,40 25,40 5,30 PTL ,70 19,05 5,46 BPTL ,70 19,05 5,46 PTL ,70 12,70 2,80 PTL ,40 63,50 PTL ,40 101,60 Lepidlo pro opakované použití (B-498) PTL ,35 38,10 6,64 PTL ,70 38,10 6,64 BPTL ,70 38,10 6,64 PTL ,05 38,10 6,64 PTL ,40 38,10 6,64 PTL ,10 38,10 6,64 PTL ,53 25,40 5,30 PTL ,05 25,40 5,30 BPTL ,05 25,40 5,30 PTL ,40 25,40 5,30 BPTL ,40 25,40 5,30 PTL ,40 12,70 5,30 PTL ,35 19,05 5,46 PTL ,70 19,05 5,46 BPTL ,70 19,05 5,46 PTL ,70 12,70 2,79 PTL ,40 6,99 2,79 PTL ,40 63,50 PTL ,40 101,60 PTL ,10 101,60 PTL ,10 152,40 When performance matters most 11

12 Značení vodičů a kabelů Štítky se samolaminovací částí pro značení vodičů a kabelů B-427 Flexibilní vinylový materiál se samolaminovací částí, odolnost vůči vodě, ropným produktům, rozpouštědlům a otěru. B-642 Tedlar. Samozhášecí materiál, samolaminovací část, vynikající odolnost vůči otěru a zašpinění. B-461 Polyesterový materiál, samolaminovací část, dobrá odolnost potisku vůči otěru a zašpinění, odolnost vůči rozpouštědlům, dobré parametry při nízkých i vysokých teplotách. Objednací Štítků Rozměry (mm) Maximální průměr Číslo na cívce Barevnost A B C vodiče (mm) PTL Bílá 12,70 31,75 9,53 6,64 PTL Bílá 19,05 25,40 9,53 6,64 BPTL Bílá 19,05 25,40 9,53 6,64 PTL YL 250 Žlutá 19,05 25,40 9,53 6,64 PTL Bílá 6,35 38,10 12,70 6,64 PTL BL 750 Modrá 6,35 38,10 12,70 6,64 PTL BR 750 Hnědá 6,35 38,10 12,70 6,64 PTL GR 750 Zelená 6,35 38,10 12,70 6,64 PTL GY 750 Šedá 6,35 38,10 12,70 6,64 PTL OR 750 Oranžová 6,35 38,10 12,70 6,64 PTL PL 750 Fialová 6,35 38,10 12,70 6,64 PTL RD 750 Červená 6,35 38,10 12,70 6,64 PTL YL 750 Žlutá 6,35 38,10 12,70 6,64 PTL Bílá 12,70 38,10 12,70 6,64 BPTL Bílá 12,70 38,10 12,70 6,64 PTL BL 500 Modrá 12,70 38,10 12,70 6,64 PTL BR 500 Hnědá 12,70 38,10 12,70 6,64 PTL GR 500 Zelená 12,70 38,10 12,70 6,64 PTL GY 500 Šedá 12,70 38,10 12,70 6,64 PTL OR 500 Oranžová 12,70 38,10 12,70 6,64 PTL PL 500 Fialová 12,70 38,10 12,70 6,64 PTL RD 500 Červená 12,70 38,10 12,70 6,64 PTL YL 500 Žlutá 12,70 38,10 12,70 6,64 PTL Bílá 19,05 38,10 12,70 6,64 BPTL Bílá 19,05 38,10 12,70 6,64 PTL BL 250 Modrá 19,05 38,10 12,70 6,64 PTL BR 250 Hnědá 19,05 38,10 12,70 6,64 PTL GR 250 Zelená 19,05 38,10 12,70 6,64 PTL GY 250 Šedá 19,05 38,10 12,70 6,64 PTL OR 250 Oranžová 19,05 38,10 12,70 6,64 PTL PL 250 Fialová 19,05 38,10 12,70 6,64 PTL RD 250 Červená 19,05 38,10 12,70 6,64 PTL YL 250 Žlutá 19,05 38,10 12,70 6,64 PTL Bílá 25,40 31,75 12,70 6,64 PTL Bílá 25,40 38,10 12,70 6,64 BPTL Bílá 25,40 38,10 12,70 6,64 PTL BL 250 Modrá 25,40 38,10 12,70 6,64 PTL BR 250 Hnědá 25,40 38,10 12,70 6,64 PTL GR 250 Zelená 25,40 38,10 12,70 6,64 PTL GY 250 Šedá 25,40 38,10 12,70 6,64 PTL OR 250 Oranžová 25,40 38,10 12,70 6,64 PTL PL 250 Fialová 25,40 38,10 12,70 6,64 PTL RD 250 Červená 25,40 38,10 12,70 6,64 PTL YL 250 Žlutá 25,40 38,10 12,70 6,64 PTL Bílá 38,10 38,10 12,70 6,64 BPTL Bílá 38,10 38,10 12,70 6,64 PTL BL 250 Modrá 38,10 38,10 12,70 6,64 PTL BR 250 Hnědá 38,10 38,10 12,70 6,64 PTL GR 250 Zelená 38,10 38,10 12,70 6,64 PTL GY 250 Šedá 38,10 38,10 12,70 6,64 PTL OR 250 Oranžová 38,10 38,10 12,70 6,64 PTL PL 250 Fialová 38,10 38,10 12,70 6,64 PTL RD 250 Červená 38,10 38,10 12,70 6,64 PTL YL 250 Žlutá 38,10 38,10 12,70 6,64 PTL Bílá 44,45 38,10 12,70 6,64 PTL Bílá 50,80 38,10 12,70 6,64 BPTL Bílá 50,80 38,10 12,70 6,64 PTL Bílá 12,70 25,40 9,53 5,30 BPTL Bílá 12,70 25,40 9,53 5,30 PTL YL 500 Žlutá 12,70 25,40 9,53 5,30 PTL Bílá 25,40 25,40 9,53 5,30 BPTL Bílá 25,40 25,40 9,53 5,

13 Štítky se samolaminovací částí pro značení vodičů a kabelů pokračování ze strany 12 Značení vodičů a kabelů Objednací Štítků Rozměry (mm) Maximální průměr Číslo na cívce Barevnost A B C vodiče (mm) PTL BL 250 Modrá 25,40 25,40 9,53 5,30 PTL BR 250 Hnědá 25,40 25,40 9,53 5,30 PTL GR 250 Zelená 25,40 25,40 9,53 5,30 PTL GY 250 Šedá 25,40 25,40 9,53 5,30 PTL OR 250 Oranžová 25,40 25,40 9,53 5,30 PTL PL 250 Fialová 25,40 25,40 9,53 5,30 PTL RD 250 Červená 25,40 25,40 9,53 5,30 PTL YL 250 Žlutá 25,40 25,40 9,53 5,30 PTL Bílá 38,10 25,40 9,53 5,30 PTL Bílá 44,45 25,40 9,53 5,30 PTL Bílá 6,35 19,05 9,53 5,46 PTL YL 750 Žlutá 6,35 19,05 9,53 5,46 PTL Bílá 12,70 19,05 9,53 5,46 BPTL Bílá 12,70 19,05 9,53 5,46 PTL YL 500 Žlutá 12,70 19,05 9,53 5,46 PTL Bílá 25,40 19,05 9,53 5,46 PTL Bílá 25,40 63,50 19,05 BPTL Bílá 25,40 63,50 19,05 PTL BL 100 Modrá 25,40 63,50 19,05 PTL BR 100 Hnědá 25,40 63,50 19,05 PTL GR 100 Zelená 25,40 63,50 19,05 PTL GY 100 Šedá 25,40 63,50 19,05 PTL OR 100 Oranžová 25,40 63,50 19,05 PTL PL 100 Fialová 25,40 63,50 19,05 PTL RD 100 Červená 25,40 63,50 19,05 PTL YL 100 Žlutá 25,40 63,50 19,05 PTL Bílá 38,10 63,50 19,05 PTL Bílá 25,40 101,60 25,40 BPTL Bílá 25,40 101,60 25,40 PTL BL 100 Modrá 25,40 101,60 25,40 PTL BR 100 Hnědá 25,40 101,60 25,40 PTL GR 100 Zelená 25,40 101,60 25,40 PTL GY 100 Šedá 25,40 101,60 25,40 PTL OR 100 Oranžová 25,40 101,60 25,40 PTL PL 100 Fialová 25,40 101,60 25,40 PTL RD 100 Červená 25,40 101,60 25,40 PTL YL 100 Žlutá 25,40 101,60 25,40 PTL Bílá 38,10 101,60 25,40 BPTL Bílá 38,10 101,60 25,40 PTL BL 100 Modrá 38,10 101,60 25,40 PTL BR 100 Hnědá 38,10 101,60 25,40 PTL GR 100 Zelená 38,10 101,60 25,40 PTL GY 100 Šedá 38,10 101,60 25,40 PTL OR 100 Oranžová 38,10 101,60 25,40 PTL PL 100 Fialová 38,10 101,60 25,40 PTL RD 100 Červená 38,10 101,60 25,40 PTL YL 100 Žlutá 38,10 101,60 25,40 PTL Bílá 49,23 80,00 25,40 PTL Bílá 38,10 101,60 38,10 BPTL Bílá 38,10 101,60 38,10 PTL Bílá 38,10 152,40 38,10 BPTL Bílá 38,10 152,40 38,10 PTL BL 50 Modrá 38,10 152,40 38,10 PTL BR 50 Hnědá 38,10 152,40 38,10 PTL GR 50 Zelená 38,10 152,40 38,10 PTL GY 50 Šedá 38,10 152,40 38,10 PTL OR 50 Oranžová 38,10 152,40 38,10 PTL PL 50 Fialová 38,10 152,40 38,10 PTL RD 50 Červená 38,10 152,40 38,10 PTL YL 50 Žlutá 38,10 152,40 38,10 PTL Bílá 38,10 88,90 31,75 PTL Bílá 25,40 38,10 12,70 6,64 PTL Bílá 25,40 25,40 9,53 5,30 PTL Bílá 25,40 63,50 19,05 When performance matters most 13

14 Značení vodičů a kabelů Kontinuální pásky B-437 Tedlar. Samozhášecí materiál, dobrá odolnost vůči rozpouštědlům a vysokým teplotám Šířka Objednací Rozměry (mm) zápisu (mm) Číslo Materiál Barevnost A B C PTLCM W B-437 Bílá 38,10 15,24 m PTLCM Y B-437 Žlutá 38,10 15,24 m PTL B-437 Bílá 12,70 9,14 m PTL B-437 Bílá s čirou laminovací částí 15,24 m 38,10 12,70 Teplem smrštitelné návlačky PermaSleeve pro značení vodičů B-342 Teplem smrštitelný polyolefínový materiál, smršťovací poměr 3:1, materiál je samozhášecí a splňuje požadavky na materiálové a fyzikální vlastnosti, stanovené normami MIL-DTL-23053/5C class 1, MIL-M-81531, MIL-STD-202F, metoda 215 a UL 224. Objednací Návlaček Rozměry (mm) Maximální průměr Číslo na cívce A B vodiče (mm) Délka návlačky 25,78 mm, bílá barva, smršťovací poměr materiálu 3:1 PSPT-094-1WT ,78 4,62 2,03 BPSPT-094-1WT ,78 4,62 2,03 PSPT-125-1WT ,78 5,96 2,79 BPSPT-125-1WT ,78 5,96 2,79 PSPT-187-1WT ,78 8,50 3,81 BPSPT-187-1WT ,78 8,50 3,81 PSPT-250-1WT ,78 11,15 5,46 BPSPT-250-1WT ,78 11,15 5,46 PSPT-375-1WT ,78 16,38 8,13 BPSPT-375-1WT ,78 16,38 8,13 PSPT-500-1WT ,78 21,61 11,43 BPSPT-500-1WT ,78 21,61 11,43 PSPT WT 50 25,78 42,16 24,13 Žlutá, smršťovací poměr materiálu 3:1 PSPT-094-1YL ,78 4,62 2,03 PSPT-125-1YL ,78 5,96 2,79 PSPT-187-1YL ,78 8,50 3,81 PSPT-250-1YL ,78 11,15 5,46 PSPT-375-1YL ,78 16,38 8,13 PSPT-500-1YL ,78 21,61 11,43 PSPT YL 50 25,78 42,16 24,13 Délka návlačky 44,83 mm, bílá barva, smršťovací poměr materiálu 3:1 PSPT WT ,83 4,62 2,03 BPSPT WT ,83 4,62 2,03 PSPT WT ,83 5,96 2,79 BPSPT WT ,83 5,96 2,79 PSPT WT ,83 8,50 3,81 BPSPT WT ,83 8,50 3,81 PSPT WT ,83 11,15 5,46 BPSPT WT ,83 11,15 5,46 PSPT WT ,83 16,38 8,13 BPSPT WT ,83 16,38 8,13 PSPT WT ,83 21,61 11,43 BPSPT WT ,83 21,61 11,43 PSPT WT 50 44,83 42,16 24,13 BPSPT WT ,83 42,16 24,

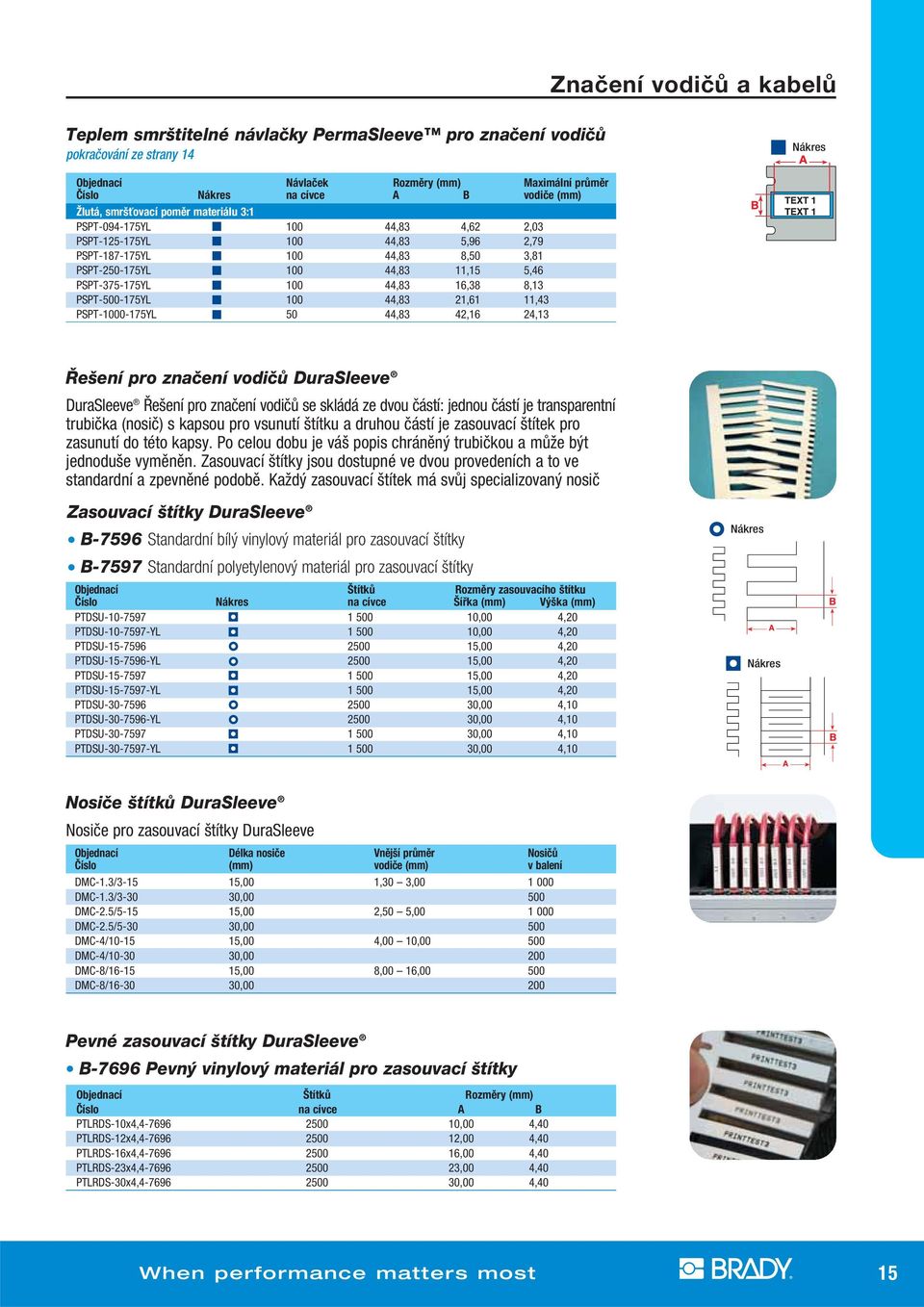

15 Značení vodičů a kabelů Teplem smrštitelné návlačky PermaSleeve pro značení vodičů pokračování ze strany 14 Objednací Návlaček Rozměry (mm) Maximální průměr Číslo na cívce A B vodiče (mm) Žlutá, smršťovací poměr materiálu 3:1 PSPT YL ,83 4,62 2,03 PSPT YL ,83 5,96 2,79 PSPT YL ,83 8,50 3,81 PSPT YL ,83 11,15 5,46 PSPT YL ,83 16,38 8,13 PSPT YL ,83 21,61 11,43 PSPT YL 50 44,83 42,16 24,13 Řešení pro značení vodičů DuraSleeve DuraSleeve Řešení pro značení vodičů se skládá ze dvou částí: jednou částí je transparentní trubička (nosič) s kapsou pro vsunutí štítku a druhou částí je zasouvací štítek pro zasunutí do této kapsy. Po celou dobu je váš popis chráněný trubičkou a může být jednoduše vyměněn. Zasouvací štítky jsou dostupné ve dvou provedeních a to ve standardní a zpevněné podobě. Každý zasouvací štítek má svůj specializovaný nosič Zasouvací štítky DuraSleeve B-7596 Standardní bílý vinylový materiál pro zasouvací štítky B-7597 Standardní polyetylenový materiál pro zasouvací štítky Objednací Štítků Rozměry zasouvacího štítku Číslo na cívce Šířka (mm) Výška (mm) PTDSU ,00 4,20 PTDSU YL ,00 4,20 PTDSU ,00 4,20 PTDSU YL ,00 4,20 PTDSU ,00 4,20 PTDSU YL ,00 4,20 PTDSU ,00 4,10 PTDSU YL ,00 4,10 PTDSU ,00 4,10 PTDSU YL ,00 4,10 Nosiče štítků DuraSleeve Nosiče pro zasouvací štítky DuraSleeve Objednací Délka nosiče Vnější průměr Nosičů Číslo (mm) vodiče (mm) v balení DMC-1.3/ ,00 1,30 3, DMC-1.3/ , DMC-2.5/ ,00 2,50 5, DMC-2.5/ , DMC-4/ ,00 4,00 10, DMC-4/ , DMC-8/ ,00 8,00 16, DMC-8/ , Pevné zasouvací štítky DuraSleeve B-7696 Pevný vinylový materiál pro zasouvací štítky Objednací Štítků Rozměry (mm) Číslo na cívce A B PTLRDS-10x4, ,00 4,40 PTLRDS-12x4, ,00 4,40 PTLRDS-16x4, ,00 4,40 PTLRDS-23x4, ,00 4,40 PTLRDS-30x4, ,00 4,40 When performance matters most 15

16 Značení vodičů a kabelů Nosiče štítků Ademark Nosiče jsou dostupné v délkách: 10, 12, 16, 23 nebo 30 milimetrů Vnější průměr Nosičů Provedení vodiče (mm) v balení 0 1,30/2,00 mm ,80/2,50 mm ,50/4,00 mm ,00/6,50 mm ,00/10,00 mm ,00/15,00 mm ,00/24,00 mm 500 Teplem smrštitelné návlačky BradySleeve pro značení vodičů B-321 Teplem smrštitelný polyolefínový materiál s nanesenou povrchovou vrstvou umožňující jeho potisk Rozměry Objednací Návlaček návlačky (mm) Maximální průměr Číslo na cívce A B vodiče (mm) Délka návlačky 11,43 mm PTS ,43 8,89 4,06 Délka návlačky 24,13 mm PTS ,13 8,89 4,06 PTS ,13 12,70 5,97 PTS ,13 19,05 9,91 PTS ,13 25,40 13,72 Délka návlačky 48,26 mm PTS ,26 8,89 4,06 PTS ,26 12,70 5,97 PTS ,26 19,05 9,91 PTS ,26 25,40 13,72 Označení svorkovnic pro opakované použití B-422 Odolává působení rozpouštědel a vykazuje dobrou přilnavost k mnoha typům povrchů včetně plastických materiálů s nízkou povrchovou energií. B-498 Vinylová tkanina s lepidlem pro opakované použití B-7551 Čirý polyesterový materiál vhodný pro přelaminování štítků Objednací Rozměry (mm) Číslo A B PTLTB ,09 9,10 m BPTLTB ,09 91,44 m PTLTB ,07 9,10 m BPTLTB ,07 91,44 m PTLTB ,52 9,10 m BPTLTB ,52 91,44 m PTLTB ,5 9,10 m PTLTB ,00 m PTLTB ,00 m 16

17 Značení vodičů a kabelů BradyTag Polyetylenové visačky odolné vůči roztržení B-109 Polyetylénový materiál, poskytuje extrémní odolnost vůči roztržení a vynikající vlastnosti při nízkých teplotách. Objednací Štítků Rozměry (mm) Číslo na cívce A B PTL ,20 19,05 BPTL ,20 19,05 PTL ,57 44,45 PTL BPTL Barevné nylonové vázací pásky při aplikaci umožňují barevné kódování Rozměry Materiál Balení 200,00 mm x 4,00 mm Nylon 100 kusů Objednací Objednací Číslo Barevnost Číslo Barevnost Bílá Žlutá Modrá Zelená Červená Fialová Oranžová Černá BL BR GR GY OR PL RD YL Modrá, pro ukončení horizontální kabeláže Hnědá, pro zakončení páteřních kabelů areálu Zelená, síťová připojení Šedá, pro kabely páteřních rozvodů mezi pomocnými a hlavními telekomunikačními rozvaděči Oranžová, zakončení v ústředně Fialová, hlavní vypínače a zakončení datových zařízení Červená, pro veškerá zakončení přístrojů telefonního systému s tlačítkovou volbou Žlutá, pro doplňkové, výstražné a bezpečnostní značení, pro značení při údržbě Rapido B-7599 Žlutý polyetylénový materiál pro navlékací štítky Objednací Kusů Průřez vodiče Rozměry Číslo na cívce (mm 2 ) Šířka (mm) Výška (mm) BPTL YL ,25-0,75 22,90 5,20 BPTL YL ,75-1,50 23,00 5,20 BPTL YL ,50-2,50 25,00 5,70 BPTL YL ,50-3,50 26,00 7,00 BPTL YL ,50-4,50 41,00 11,00 Štítky Heatex pro značení kabelů B-7643 Bezhalogenový polyester polyuretanový materiál pro zasouvací štítky Objednací Kusů Číslo na cívce Šířka (mm) Výška (mm) BPTLHCM-60x WT BPTLHCM-75x WT BPTLHCM-75x WT BPTLHCM-60x YL BPTLHCM-75x YL BPTLHCM-75x YL When performance matters most 17

18 Značení vodičů a kabelů Laminat Pokud hledáte prostředky pro značení kabelů s extrémní odolností, pak řešením je sortiment z materiálu Laminat. Ten se skládá ze dvou typů: nosičů štítků (B-7644) a přívěsných štítků (B-7645) v kombinaci s polyesterovými štítky. Nosiče štítků Laminat B-7644 Polypropylenové nosiče štítků 1) Laminovací fólii s nosnou páskou odklopte z nosiče štítku 2) Štítek nalepte do středu nosiče a ponechejte na všech jeho čtyřech stranách volný prostoru pro přelaminování. 3) Tlakem prstu na folii směrem dopředu se současným odstraňováním nosné pásky přelaminujte štítek nalepený na nosiči štítku. 4) Vázací pásky vždy zasuňte z horní strany štítku a poté nosič štítku přitáhněte ke kabelu Rozměry Objednací Počet štítků Šířka Výška Chráněná oblast Doporučený sortiment Číslo v balení Barevnost A (mm) B (mm) A (mm) B (mm) Štítky/Pásky LC-65x13-B Žlutá 65,00 13,00 45,00 9,00 PTLTL-5-430/6 mm páska LC-71x9-B Žlutá 71,00 9,00 45,00 9,00 PTLTL-5-430/6 mm páska LC-103x15-B Žlutá 103,00 15,00 55,00 15,00 PTLTL-6-430/6 mm páska LC-128x15-B Žlutá 128,00 15,00 80,00 15,00 PTLTL-1-430/9 mm páska LC-178x15-B Žlutá 178,00 15,00 130,00 15,00 PTLTL-2-430/9 mm páska Přívěsné štítky Laminat B-7645 Přívěsné štítky z materiálu Laminat (štítky v provedení Manilla) jsou ideální pro identifikaci materiálu a zařízení v prostředích s náročnými podmínkami, např. ventilů, přístrojů, motorů a dalších průmyslových zařízení. Štítky jsou dostupné ve dvou verzích: s nerezovým vyztužovacím kroužkem pro zpevnění otvoru a bez vyztužovacího kroužku. Rozměry Objednací Počet štítků Šířka Výška Chráněná oblast Doporučený sortiment Číslo v balení Materiál Barevnost A (mm) B (mm) A (mm) B (mm) Štítky/Pásky LT-59x25-B Žlutá 59,00 25,00 43,00 25,00 PTLTL-4-430/9,12,19 mm páska LT-59x25-B7645-WR 50 Vyztuženo Žlutá 59,00 25,00 43,00 25,00 PTLTL-4-430/9,12,19 mm páska LT-150x25-B Žlutá 150,00 25,00 135,00 25,00 PTLTL-3-430/9,12,19 mm páska LT-150x25-B7645-WR 50 Vyztuženo Žlutá 150,00 25,00 135,00 25,00 PTLTL-3-430/9,12,19 mm páska Štítky pro nosiče a štítky Laminat Štítky speciálně určeny pro použití s nosiči a štítky z materiálu Laminat B-430 Čirý polyesterový materiál, permanentní lepidlo Rozměry Maximální počet znaků Maximální počet řádků Objednací Štítků Šířka Výška na řádku pro velikost fontu textu pro velikost fontu Číslo na cívce Barevnost A (mm) B (mm) PTLTL Čirá 11,00 74, PTLTL Čirá 11,00 124, PTLTL Čirá 21,00 129, PTLTL Čirá 37,00 21, PTLTL Čirá 39,00 5, PTLTL Čirá 11,00 49,

19 Štítky pro značení elektrických komponentů Štítky pro značení elektrických komponentů B-412 Polypropylénový materiál Rozměr štítku Maximální počet znaků Maximální počet řádků Objednací Štítků Šířka Výška na řádku pro velikost fontu textu pro velikost fontu Číslo na cívce A (mm) B (mm) 2 2 PTL Kontinuální páska 12,70 15,24 m 50 2 B-499 Bílá nylonová tkanina Rozměr štítku Maximální počet znaků Maximální počet řádků Objednací Štítků Šířka Výška na řádku pro velikost fontu textu pro velikost fontu Číslo na cívce A (mm) B (mm) 2 2 PTL YL ,00 8, PTL YL ,00 9, BPTL YL ,00 9, PTL YL ,00 5, PTL Průměr 9, PTL YL 500 Průměr 9, PTL Průměr 12, PTL YL 500 Průměr 12, EPREP štítky náhrada gravírovaných a rýsovaných štítků B-7593 Polyesterový silný materiál s pěnovou lepicí páskou Rozměry Objednací Počet štítků Šířka Výška Průměr Číslo v balení Barevnost A (mm) B (mm) (mm) PTLEP WT 250 Bílá 27,00 8,00 PTLEP SV 250 Stříbrná 27,00 8,00 PTLEP BK 250 Černá 27,00 8,00 PTLEP RD 250 Červená 27,00 8,00 PTLEP GR 250 Zelená 27,00 8,00 PTLEP YL 250 Žlutá 27,00 8,00 PTLEP WT 250 Bílá 27,00 12,50 PTLEP SV 250 Stříbrná 27,00 12,50 PTLEP BK 250 Černá 27,00 12,50 PTLEP RD 250 Červená 27,00 12,50 PTLEP GR 250 Zelená 27,00 12,50 PTLEP YL 250 Žlutá 27,00 12,50 PTLEP WT 150 Bílá 27,00 15,00 PTLEP SV 150 Stříbrná 27,00 15,00 PTLEP BK 150 Černá 27,00 15,00 PTLEP RD 150 Červená 27,00 15,00 PTLEP GR 150 Zelená 27,00 15,00 PTLEP YL 150 Žlutá 27,00 15,00 PTLEP WT 150 Bílá 27,00 18,00 PTLEP SV 150 Stříbrná 27,00 18,00 PTLEP BK 150 Černá 27,00 18,00 PTLEP RD 150 Červená 27,00 18,00 PTLEP GR 150 Zelená 27,00 18,00 PTLEP YL 150 Žlutá 27,00 18,00 BPTLEP BK 500 Černá 30,00 40,00 24,00 BPTLEP GR 500 Zelená 30,00 40,00 24,00 BPTLEP RD 500 Červená 30,00 40,00 24,00 BPTLEP SV 500 Stříbrná 30,00 40,00 24,00 BPTLEP WT 500 Bílá 30,00 40,00 24,00 BPTLEP YL 500 Žlutá 30,00 40,00 24,00 BPTLEP BK 500 Černá 45,00 15,00 BPTLEP RD 500 Červená 45,00 15,00 BPTLEP SV 500 Stříbrná 45,00 15,00 BPTLEP WT 500 Bílá 45,00 15,00 BPTLEP YL 500 Žlutá 45,00 15,00 PTLEP WT 100 Bílá 35,00 18,00 PTLEP SV 100 Stříbrná 35,00 18,00 PTLEP BK 100 Černá 35,00 18,00 PTLEP YL 100 Žlutá 35,00 18,00 PTLEP WT 100 Bílá 48,00 19,00 PTLEP SV 100 Stříbrná 48,00 19,00 PTLEP BK 100 Černá 48,00 19,00 PTLEP YL 100 Žlutá 48,00 19,00 Pro potisk těchto štítků na tiskárnách TLS2200 a TLS PC LINK budete potřebovat barvicí pásku R-6010 (černá), R-4410W (bílá), R-4410B (modrá) nebo R-4410R (červená) BRADY EPREP (zkratka vznikla z Engraved Plate REPlacement) štítky jsou nově vyvinuté štítky, speciálně navrženy jako náhrada gravírovaných a rýsovaných štítků určených pro identifikaci elektrických součástek, skříní elektrických rozvaděčů, tlačítek, signálních světel, patch panelů atd. When performance matters most 19

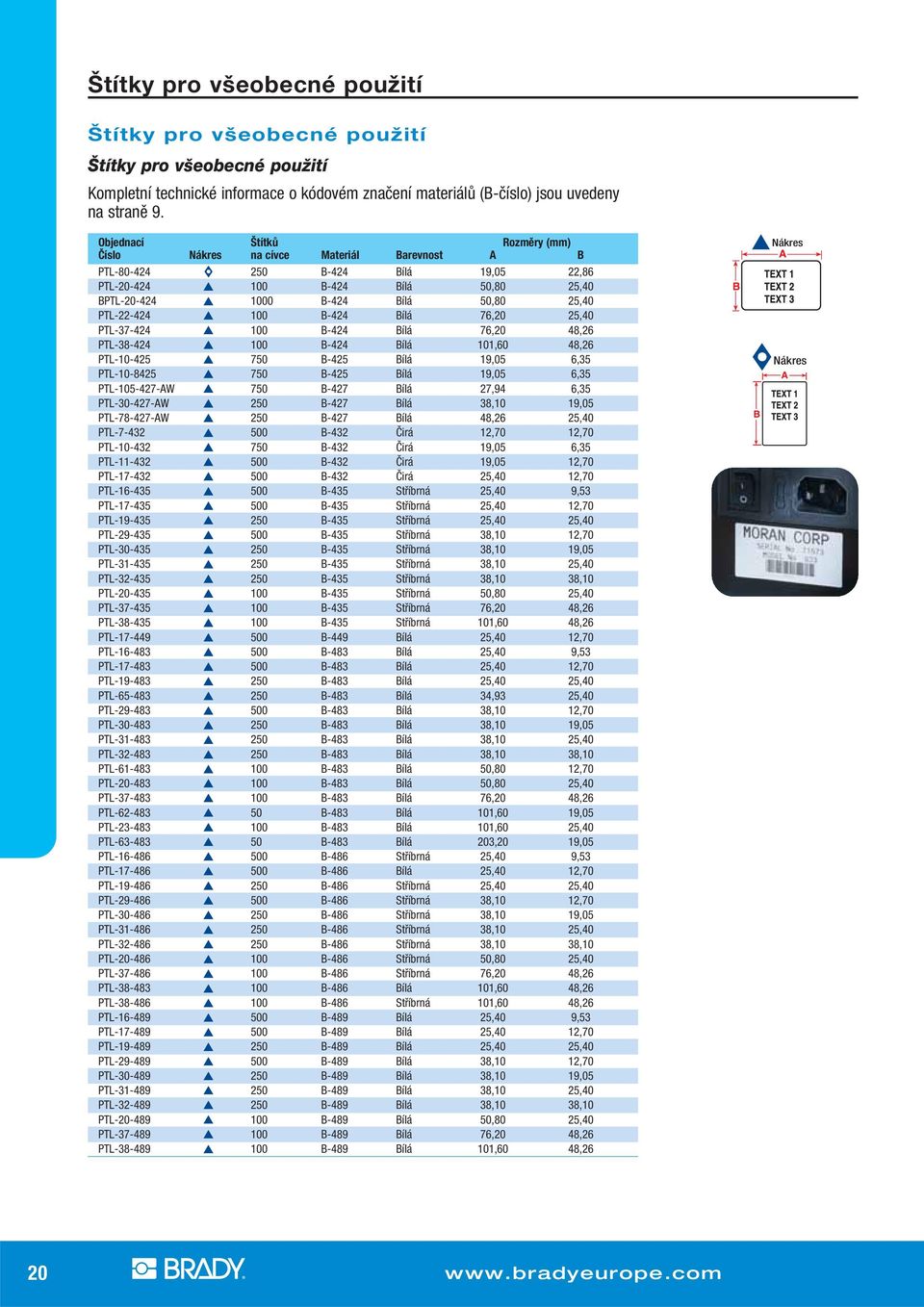

20 Štítky pro všeobecné použití Štítky pro všeobecné použití Štítky pro všeobecné použití Kompletní technické informace o kódovém značení materiálů (B-číslo) jsou uvedeny na straně 9. Objednací Štítků Rozměry (mm) Číslo na cívce Materiál Barevnost A B PTL B-424 Bílá 19,05 22,86 PTL B-424 Bílá 50,80 25,40 BPTL B-424 Bílá 50,80 25,40 PTL B-424 Bílá 76,20 25,40 PTL B-424 Bílá 76,20 48,26 PTL B-424 Bílá 101,60 48,26 PTL B-425 Bílá 19,05 6,35 PTL B-425 Bílá 19,05 6,35 PTL AW 750 B-427 Bílá 27,94 6,35 PTL AW 250 B-427 Bílá 38,10 19,05 PTL AW 250 B-427 Bílá 48,26 25,40 PTL B-432 Čirá 12,70 12,70 PTL B-432 Čirá 19,05 6,35 PTL B-432 Čirá 19,05 12,70 PTL B-432 Čirá 25,40 12,70 PTL B-435 Stříbrná 25,40 9,53 PTL B-435 Stříbrná 25,40 12,70 PTL B-435 Stříbrná 25,40 25,40 PTL B-435 Stříbrná 38,10 12,70 PTL B-435 Stříbrná 38,10 19,05 PTL B-435 Stříbrná 38,10 25,40 PTL B-435 Stříbrná 38,10 38,10 PTL B-435 Stříbrná 50,80 25,40 PTL B-435 Stříbrná 76,20 48,26 PTL B-435 Stříbrná 101,60 48,26 PTL B-449 Bílá 25,40 12,70 PTL B-483 Bílá 25,40 9,53 PTL B-483 Bílá 25,40 12,70 PTL B-483 Bílá 25,40 25,40 PTL B-483 Bílá 34,93 25,40 PTL B-483 Bílá 38,10 12,70 PTL B-483 Bílá 38,10 19,05 PTL B-483 Bílá 38,10 25,40 PTL B-483 Bílá 38,10 38,10 PTL B-483 Bílá 50,80 12,70 PTL B-483 Bílá 50,80 25,40 PTL B-483 Bílá 76,20 48,26 PTL B-483 Bílá 101,60 19,05 PTL B-483 Bílá 101,60 25,40 PTL B-483 Bílá 203,20 19,05 PTL B-486 Stříbrná 25,40 9,53 PTL B-486 Bílá 25,40 12,70 PTL B-486 Stříbrná 25,40 25,40 PTL B-486 Stříbrná 38,10 12,70 PTL B-486 Stříbrná 38,10 19,05 PTL B-486 Stříbrná 38,10 25,40 PTL B-486 Stříbrná 38,10 38,10 PTL B-486 Stříbrná 50,80 25,40 PTL B-486 Stříbrná 76,20 48,26 PTL B-486 Bílá 101,60 48,26 PTL B-486 Stříbrná 101,60 48,26 PTL B-489 Bílá 25,40 9,53 PTL B-489 Bílá 25,40 12,70 PTL B-489 Bílá 25,40 25,40 PTL B-489 Bílá 38,10 12,70 PTL B-489 Bílá 38,10 19,05 PTL B-489 Bílá 38,10 25,40 PTL B-489 Bílá 38,10 38,10 PTL B-489 Bílá 50,80 25,40 PTL B-489 Bílá 76,20 48,26 PTL B-489 Bílá 101,60 48,

21 Štítky pro všeobecné použití Štítky pro všeobecné použití pokračování ze strany 20 Objednací Štítků Rozměry (mm) Číslo na cívce Materiál Barevnost A B PTL B-490 Bílá 31,75 9,53 PTL B-490 Bílá 38,10 55,88 PTL B-490 Bílá 38,10 98,43 PTL B-490 Bílá 41,28 15,24 PTL B-490 Bílá 48,26 25,40 PTL B-499 Bílá Průměr 9,53 PTL YL 500 B-499 Žlutá Průměr 9,53 PTL B-499 Bílá Průměr 12,70 PTL YL 500 B-499 Žlutá Průměr 12,70 PTL B-499 Bílá 22,86 12,70 PTL B-499 Žlutá 48,26 6,35 PTL B-499 Bílá 48,26 25,40 Štítky PermaShield se samolaminovací částí B-422 Lesklý bílý polyesterový materiál s permanentním lepidlem B-424 Bílý papírový materiál s permanentním lepidlem B-428 Metalizovaný polyesterový materiál s permanentním lepidlem Rozměry (mm) Objednací Štítků Štítek Plocha přelaminování Číslo Materiál na cívce Barevnost A B C D PTPSL B Bílá 25,40 12,70 31,75 19,05 PTPSL B Bílá 50,80 25,40 57,15 31,75 PTPSL B Bílá 69,85 31,75 76,20 38,10 PTPSL B Bílá 76,20 41,91 82,55 48,26 PTPSL B Bílá 25,40 12,70 31,75 19,05 PTPSL B Bílá 50,80 25,40 57,15 31,75 PTPSL B Stříbrná 25,40 12,70 31,75 19,05 PTPSL B Stříbrná 50,80 25,40 57,15 31,75 PTPSL B Stříbrná 69,85 31,75 76,20 38,10 PTPSL B Stříbrná 76,20 41,91 82,55 48,26 Štítky s černým ohraničením B-423 Lesklý bílý polyesterový materiál s permanentním lepidlem B-428 Metalizovaný polyesterový materiál s permanentním lepidlem B-483 Lesklý bílý polyesterový materiál s extra silným lepidlem B-486 Stříbrný polyesterový materiál s extra silným kaučukovým lepidlem Objednací Štítků Rozměry (mm) Číslo Materiál na cívce Barevnost A B PTL BK B Bílá 28,70 12,70 PTL BK B Stříbrná 28,70 12,70 PTL BK B Bílá 28,70 12,70 PTL BK B Stříbrná 28,70 12,70 When performance matters most 21

22 Štítky pro všeobecné použití Štítky s předtištěným textem B-422 Lesklý bílý polyesterový materiál s permanentním lepidlem B-423 Lesklý bílý polyesterový materiál s permanentním lepidlem B-428 Metalizovaný polyesterový materiál s permanentním lepidlem B-435 Lesklý metalizovaný polyesterový materiál B-473 Polyesterový materiál v antistatickém provedení Objednací Štítků Rozměry (mm) Specifikace Číslo Materiál na cívce A B předtištěného textu PTL PROP B ,40 19,05 PROPERTY TAG PTL TEST B ,10 19,05 TESTED PTL CALI B ,10 19,05 CALIBRATION PTL INSP B ,10 19,05 INSPECTED BY PTL PROP B ,40 19,05 PROPERTY TAG PTL CALI B ,10 19,05 CALIBRATION PTL INSP B ,10 19,05 INSPECTED BY PTL TEST B ,10 19,05 TESTED PTL PROP B ,40 19,05 PROPERTY TAG PTL PROP B ,40 19,05 PROPERTY TAG PTLSL B ,40 12,70 STATIC SENSITIVE Štítky pro všeobecné použití B-351 Bílý vinyl, svým poškozením umožňuje evidenci neoprávněné manipulace B-352 Metalizovaný vinyl, svým poškozením umožňuje evidenci neoprávněné manipulace B-7546 Bílý polyesterový materiál, zanecháním otisku umožňuje evidenci neoprávněné manipulace B-7576 Metalizovaný polyesterový materiál, zanecháním otisku umožňuje evidenci neoprávněné manipulace Objednací Štítků Rozměry (mm) Číslo Materiál na cívce Barevnost A B PTL B Bílá 25,40 12,70 PTL B Bílá 38,10 25,40 PTL B Bílá 50,80 25,40 PTL B Bílá 76,20 48,26 PTL B Stříbrná 25,40 12,70 PTL B Stříbrná 38,10 25,40 PTL B Stříbrná 50,80 25,40 PTL B Stříbrná 76,20 48,26 PTL B Bílá 25,40 12,70 PTL B Bílá 38,10 25,40 PTL B Bílá 50,80 25,40 PTL B Bílá 76,20 48,26 PTL B Stříbrná 25,40 12,70 PTL B Stříbrná 38,10 25,40 PTL B Stříbrná 50,80 25,40 PTL B Stříbrná 76,20 48,26 Vyobrazeny štítky z materiálu B-7546 a B-7576 Vyobrazeny štítky z materiálu B-351 a B
