1 PROVOZNĚ-TECHNICKÁ DOKUMENTACE RUČNÍ TLAKOVACÍ ZAŘÍZENÍ RTZ 40 PRO ZKOUŠENÍ A TESTOVÁNÍ POŽÁRNÍCH A HYDRANTOVÝCH HADIC

2 ZAHAS s.r.o. OBSAH: I. VŠEOBECNÉ INFORMACE II. III. IV. ÚČEL POUŽITÍ POPIS ZAŘÍZENÍ TECHNICKÉ PARAMETRY V. INSTALACE A POPIS ZAŘÍZENÍ VI. ZPŮSOB ÚDRŽBY A OŠETŘOVÁNÍ VII. INSTRUKCE PRO BEZPEČNÉ POUŽÍVÁNÍ VIII. VÝHRADY VÝROBCE - 2 -

3 ZAHAS s.r.o. I. VŠEOBECNÉ INFORMACE Provozně technická dokumentace obsahuje základní technické údaje ručního tlakovacího zařízení RTZ 40 (dále jen RTZ) určeného především pro kontrolu stavu těsností tlakových spojek na požárních a hydrantových hadicích libovolného typu a pro provádění jejich tlakových zkoušek. Před přistoupením k použití montáži a provozu je každý uživatel povinen důkladně se seznámit s celým obsahem této provozně-technické dokumentace týkající se činnosti, způsobu obsluhy a zajištění bezpečnosti práce na tomto zařízení. Efektivní a dlouhodobé fungování RTZ je závislé na jeho správné instalaci a odpovídajícímu způsobu provozování dle této provozně-technické dokumentace. II. ÚČEL POUŽITÍ Zařízení RTZ je kromě standardně dodávaného příslušenství (viz odst.iii/6) testováno výrobcem na zkušební tlak 4,5 MPa. RTZ se standardní sadou příslušenství je určeno především pro provádění zkoušek těsnosti a tlakové odolnosti požárních a hydrantových hadic zkušebním tlakem až do hodnoty 2,3 MPa. Pracovní tlak zařízení je tedy limitován provozním, případně zkušebním tlakem použitého příslušenství. Vzhledem k technickému provedení lze toto zařízení rovněž použít k testování i jiného typu hadic a technických prostředků požární ochrany, zejména požárních armatur a zařízení sloužících k dopravě vody, nebo vodních roztoků (směsi vody s chemickými činidly) a to vždy v souladu s platnými technickými předpisy pro jejich zkoušení a s předchozím souhlasem výrobce. V případě použití RTZ k testování a tlakovým zkouškám jiných technických prostředků požární ochrany, případně jiných výrobků a zařízení se zkušebním tlakem vyšším než 2,3 MPa je nutno použít speciální příslušenství (vyrobeno technologií kováním), které svým provedením bude odpovídat požadovanému zkušebnímu tlaku

4 III. POPIS ZAŘÍZENÍ RTZ v základní verzi se skládá s následujících částí a celků: 1. dávkovací pumpa 2. tlakový kolektor 3. ruční páka 4. táhlo páky 5. táhlo pístu 6. základna 7. soustava standardního příslušenství ( přechodů a záslepek) Odvzdušňovací ventil Táhlo páky Základna Dávkovací pumpa Napouštěcí ventil se spojkou D25 Připojovací příruby Manometr Ruční páka Táhlo pístu Tlakový kolektor 1 DÁVKOVACÍ VODNÍ PUMPA Základ RTZ tvoří dávkovací hydraulická pumpa PD2 výtlačného ponorného typu. Jedná se o jednostupňovou pumpu pracující v jednočinném režimu vyznačující se vysokou dávkovací přesností. Pumpa je určena pro dávkování přesně určených objemů tekutin a nachází využití při dávkovacích operacích, napájení nebo vytváření tlaku ve specializovaných zařízeních. Její provedení z vysoce kvalitní oceli umožňuje - 4 -

5 nejen tlakování vody, ale i tekutých organických a anorganických médií různé viskozity a teploty (v případě změny média na jiné je nutno vyměnit gumová Těleso (korpus) pumpy má vnější rozměry Ø 75 mm a délku 260 mm (včetně spodní závitové připevňovací části s příchytnou matici). Korpus je vyroben z vysoce kvalitní nerezové oceli. Korpus je v dolní části opatřen dvěma závitovými otvory M 22 1,5, do kterých jsou šroubovány zpětné ventily PN 40 k zajištění sání a výtlaku. Korpus je přišroubován k základně pomocí matice. V korpusu pumpy je umístěn píst, který v suvném uložení a tvoří základní část dávkovací pumpy. Píst (plunžr) s rozměry Ø mm je vyroben z chromniklové oceli 1H18N9T1ST druh 45 broušený a slouží k plnění obsahu pumpy vodou jako i vytváření tlaku řádově 4,5 MPa. Utěsnění mezi korpusem a pístem je zajišťováno dvěma gumovými O-kroužky o rozměrech Ø 50 4 mm. Píst je spojen pomoci pístnice a příruby ruční páky s táhlem délky 330 mm Pomoci tohoto mechanického propojení s pracovní pákou je píst uváděn do posuvně-vratného pohybu. Páka je vyrobena z ocelové trubky o Ø 34 mm a délky 770 mm. Tato dovoluje volný pohyb obsluhy a vytváření tlaku bez větší námahy. Maximální zdvih pístu je cca 110 mm. Zpětné ventily sání a výtlaku jsou vyrobeny z materiálu 1H18N9T, umožňující sání a výtlak vody na kolektor a rovněž zamezují zpětný tlak na pumpu. Výkon dávkovací pumpy na pístu je cca 50 ml. 2. TLAKOVÝ KOLEKTOR Kolektor je vyroben z trubkového ocelového materiálu o Ø26 2 mm. Kolektor je osazen dvěma přivařenými vývody ukončenými vnějším závitem, na kterých jsou našroubovány dva přechodové nástavce C52/1 (vnitřní závit). Do těchto nástavců jsou připojovány zkoušené hadice C 52 nebo přechod C52/B75 pro zkoušení hadic s koncovkami B75, případně přechod C52/D25 pro zkoušení hadic s koncovkami D25. Za účelem správného odečtu tlaku při prováděných tlakových zkoušek je kolektor vybaven tlakoměrem s rozsahem měření 0-4 MPa. Tlakoměr je namontován na kolektor prostřednictvím tlakoměrové přechodové přípojky. Jedná se o kontrolní tlakoměr typ 1778 ( NG 100, 0-4 MPa, M20x1,5, glycerin, spodní přípoj, kryt nerez,tř.př. 1,0). Tlakoměr je opatřen kalibračním listem. Vzhledem k účelům tlakoměru (splňuje pouze funkci kontrolního manometru při zkoušení hadic) se doporučuje tento tlakoměr kalibrovat vždy 1x za 2 roky. Kolektor je dále osazen odvzdušňovacím kulovým ventilem PN 40 zakončeným odvzdušňovací trubkou svedenou do spodní části zařízení. Kulový ventil slouží k odvzdušňování zařízení (pokaždé v průběhu tlakové zkoušky)

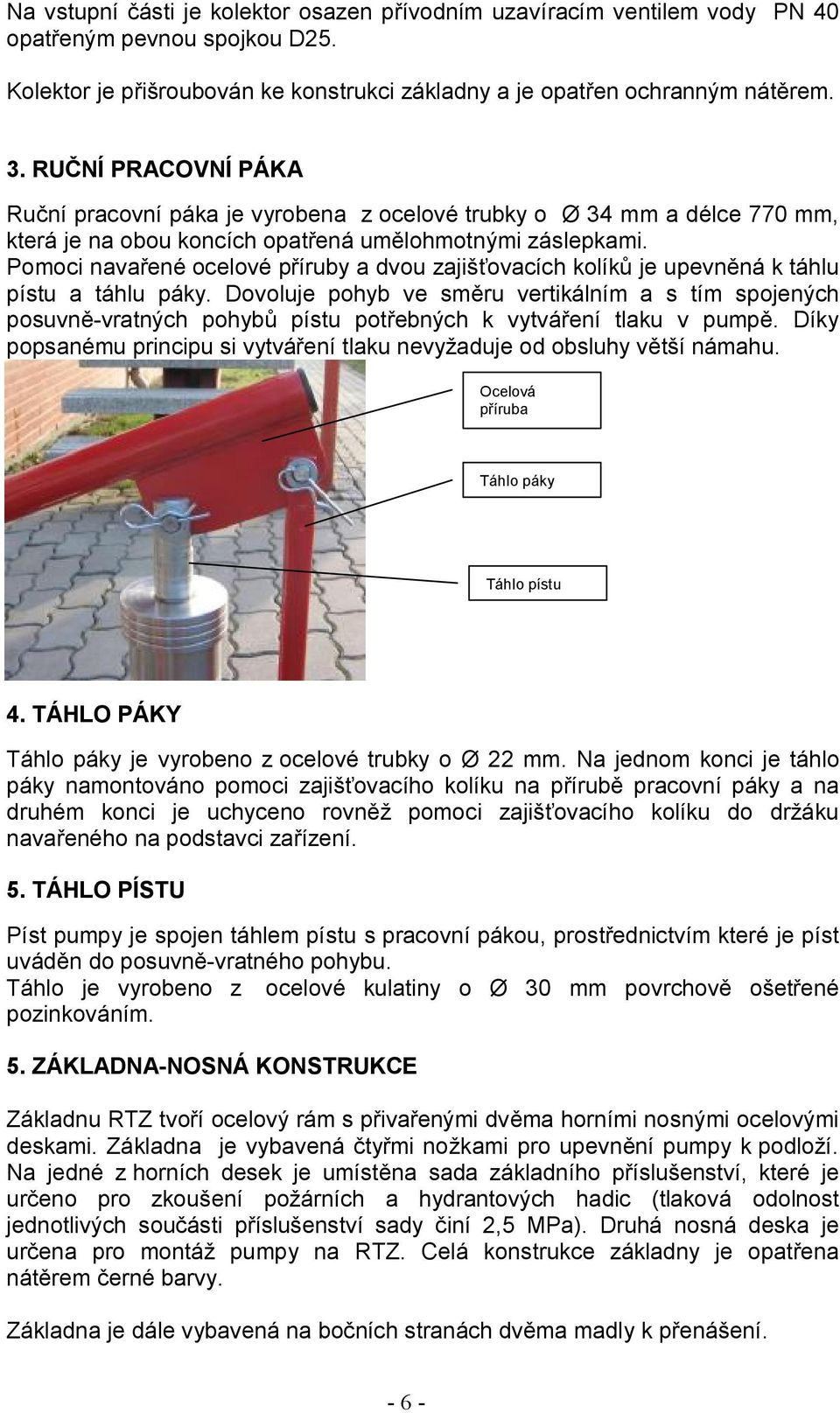

6 Na vstupní části je kolektor osazen přívodním uzavíracím ventilem vody PN 40 opatřeným pevnou spojkou D25. Kolektor je přišroubován ke konstrukci základny a je opatřen ochranným nátěrem. 3. RUČNÍ PRACOVNÍ PÁKA Ruční pracovní páka je vyrobena z ocelové trubky o Ø 34 mm a délce 770 mm, která je na obou koncích opatřená umělohmotnými záslepkami. Pomoci navařené ocelové příruby a dvou zajišťovacích kolíků je upevněná k táhlu pístu a táhlu páky. Dovoluje pohyb ve směru vertikálním a s tím spojených posuvně-vratných pohybů pístu potřebných k vytváření tlaku v pumpě. Díky popsanému principu si vytváření tlaku nevyžaduje od obsluhy větší námahu. Ocelová příruba Táhlo páky Táhlo pístu 4. TÁHLO PÁKY Táhlo páky je vyrobeno z ocelové trubky o Ø 22 mm. Na jednom konci je táhlo páky namontováno pomoci zajišťovacího kolíku na přírubě pracovní páky a na druhém konci je uchyceno rovněž pomoci zajišťovacího kolíku do držáku navařeného na podstavci zařízení. 5. TÁHLO PÍSTU Píst pumpy je spojen táhlem pístu s pracovní pákou, prostřednictvím které je píst uváděn do posuvně-vratného pohybu. Táhlo je vyrobeno z ocelové kulatiny o Ø 30 mm povrchově ošetřené pozinkováním. 5. ZÁKLADNA-NOSNÁ KONSTRUKCE Základnu RTZ tvoří ocelový rám s přivařenými dvěma horními nosnými ocelovými deskami. Základna je vybavená čtyřmi nožkami pro upevnění pumpy k podloží. Na jedné z horních desek je umístěna sada základního příslušenství, které je určeno pro zkoušení požárních a hydrantových hadic (tlaková odolnost jednotlivých součásti příslušenství sady činí 2,5 MPa). Druhá nosná deska je určena pro montáž pumpy na RTZ. Celá konstrukce základny je opatřena nátěrem černé barvy. Základna je dále vybavená na bočních stranách dvěma madly k přenášení

7 6. SADA STANDARDNÍHO PŘÍSLUŠENSTVÍ Sadu standardního příslušenství (vyrobeného technologii odléváním) dodávaného výrobcem RTZ tvoří: - přechod C52/D25 1 ks ČSN přechod B75/C52 1 ks ČSN víčko C 52 2 ks ČSN víčko D25 2 ks ČSN víčko B75 1 ks ČSN IV. TECHNICKÉ PARAMETRY Zařízení RTZ je kromě standardně dodávaného příslušenství testováno výrobcem na zkušební tlak 4,5 MPa. Vzhledem k základnímu určení RTZ a k zajištění bezpečnosti obsluhy a životnosti zařízení se doporučuje zařízení provozovat s pracovním tlakem 3,8 MPa. - maximální pracovní tlak do 4 MPa - doporučený prac.tlak 3,8 MPa - rozměry (DxŠxV) včetně páky mm - maximální čas provádění zkoušky cca 5 min. ( 2 ks hadic) - hmotnost (včetně standard.příslušenství) 33 kg V. INSTALACE A POPIS POUŽITÍ RTZ je nutno upevnit k podloží prostřednictvím hmoždinek nebo jiným vhodným způsobem. Před provedením otvorů v podloží je nutno je správně vytrasovat a označit. RTZ je nutno umístit na takovém místě, abychom zajistili volný pohyb ruční pákou pro obsluhu. RTZ je možno provozovat rovněž bez upevnění k podloží! Způsob a postup použití RTZ při zkoušení požárních a hydrantových hadic: Na RTZ se uzavře napouštěcí ventil a pomoci přívodní hadice se připojí na tlakový zdroj vody (vodovod apod.). Pozor! Před připojením RTZ na přívod tlakového zdroje vody je nutno předem uzavřít napouštěcí ventil přívodní armatury. V případě neuzavření se ruční páka RTZ zvedne až do horní polohy, což může způsobit zranění obsluze

8 Na jedné z připojovacích přírub (přechodový nástavec C52/1 ) se sejme zaslepovací víčko spojky a na hadicovou spojku C52 se napojí jeden konec zkoušené hadice C 52. Druhá připojovací příruba se nechá uzavřena zaslepovacím víčkem. V případě současného zkoušení dvou hadic C52 se obdobným způsobem postupuje i při připojování druhé zkoušené hadice. V případě zkoušení hadic B75 nebo D25 se předem na připojovací přírubu napojí příslušný přechod C52/B75 nebo C52/D25. Zkoušená (é) hadice se rozvinou do plné délky a zaslepovacím víčkem C52 se uzavře konec hadice. Při zkoušení hadic B75 a D25 se pro uzavření hadice použiji příslušné zaslepovací víčko. Otevře se napouštěcí ventil a RTZ spolu se zkoušenou hadici nebo hadicemi se postupně začne plnit vodou. Pozor! Při otevření napouštěcího ventilu se ruční páka díky tlaku vody pod pístem pumpy zvedne až do horní polohy. Po naplnění RTZ a zkoušené nebo zkoušených hadic vodou se celá sestava odvzdušní pomoci odvzdušňovacího ventilu upuštěním vody do nádoby nebo pomoci hadičky nasunuté na odvzdušňovací trubičku se voda odvede do kanalizace. Po odvzdušnění se odvzdušňovací ventil uzavře a pumpováním pomocí ruční páky vodní pumpy se vytváří ve zkoušených hadicích požadovaný tlak. Rychlost tlakování vody by neměla překročit 1 MPa/min. Tlak vody v sestavě se průběžně sleduje na zkušebním tlakoměru. Při provádění tlakových a nebo těsnících zkoušek s tlakem vyšším než 2,3 MPa je nutno snížit rychlost tlakování a bedlivě sledovat hodnotu tlaku na tlakoměru. Pozor! Hodnota tlaku na tlakoměru nesmí překročit hodnotu 4,0 MPa. Při překročení této hodnoty by mohlo dojít k poškození tlakoměru, případně dalších součásti RTZ, což může bezprostředně způsobit ohrožení bezpečnosti obsluhy! Po provedení zkoušky se uzavře napouštěcí ventil a celý systém se pomoci odvzdušňovacího ventilu odvzdušní upouštěním vody až do momentu, kdy lze volně odpojit zkoušenou hadici nebo hadice od připojovací příruby. Po ukončení práce se z celého zařízení vypustí voda. Zaslepovací víčka C52 na připojovacích přírubách se doporučuje ponechat sejmuté, případě pouze uvolněné až do úplného vysušení tlakového kolektoru a vodní pumpy

9 VI. ZPŮSOB ÚDRŽBY A OŠETŘOVÁNÍ RTZ nevyžaduje speciální údržbu. Před zahájením zkoušky je nutné prověřit těsnost veškerých šroubovaných spojení a případné netěsnosti odstranit dotažením spojů. V případě, že zařízení nadále vykazuje netěsnost je nutno RTZ svěřit do servisu výrobci nebo autorizovanému prodejci. Obdobným způsob je nutno zkontrolovat stav těsností všech příslušných armatur (přechody, zaslepovací víčka, připojovací příruby). V případě zjištění netěsností je nutno vyměnit vadné nebo jinak poškozené gumová těsnění. Po každém použití se rovněž doporučuje provést kontrolu technického stavu vodní pumpy. Při delších prostojích je nutné chránit píst a válec pumpy ošetřením pomoci technické vaseliny, případně jiným kvalitním mazivem. V případech zjištěné netěsnosti pumpy např. propouštění vody kolem pístnice apod. je nutno vyměnit gumové těsnící kroužky nebo zařízení zaslat k odborné opravě. Pozor! V žádném případě se nedoporučuje provádět jakékoliv opravy závitových tlakových spojů na RTZ. V případech jejich neodborné opravy může zařízení vykazovat tlakové netěsností, které se projeví v poklesu výkonu a k nežádoucímu úniku vody z RTZ! VII. INSTRUKCE PRO BEZPEČNÉ POŽÍVÁNÍ ZAŘÍZENÍ Před použitím RTZ je nutné seznámit se s konstrukcí, obsluhou a všemi doporučeními ochrany bezpečnosti práce. Vzhledem k charakteru použití zařízení je nutno při jeho obsluze a provozování věnovat zvýšenou pozornost zejména při jeho provozu s tlakem vyšším než 2,8 MPa. Vlastní zařízení je zkoušeno na tlak 4,5 MPa. Přesto nelze vyloučit poškození zejména standardního příslušenství, při kterém může dojít ke krátkodobému výstřiku vody pod vysokým tlakem. Obdobné nebezpečí vzniká i na zkoušených hadicích nebo jiných zkoušených zařízeních. Doporučení: Z výše uvedených důvodů se doporučuje pracovat na zařízení v pracovním oděvu, pracovní obuvi, ochranných rukavicích a brýlích! V případě nedodržení tohoto doporučení může dojít k poškození zdraví obsluhy zařízení! - 9 -

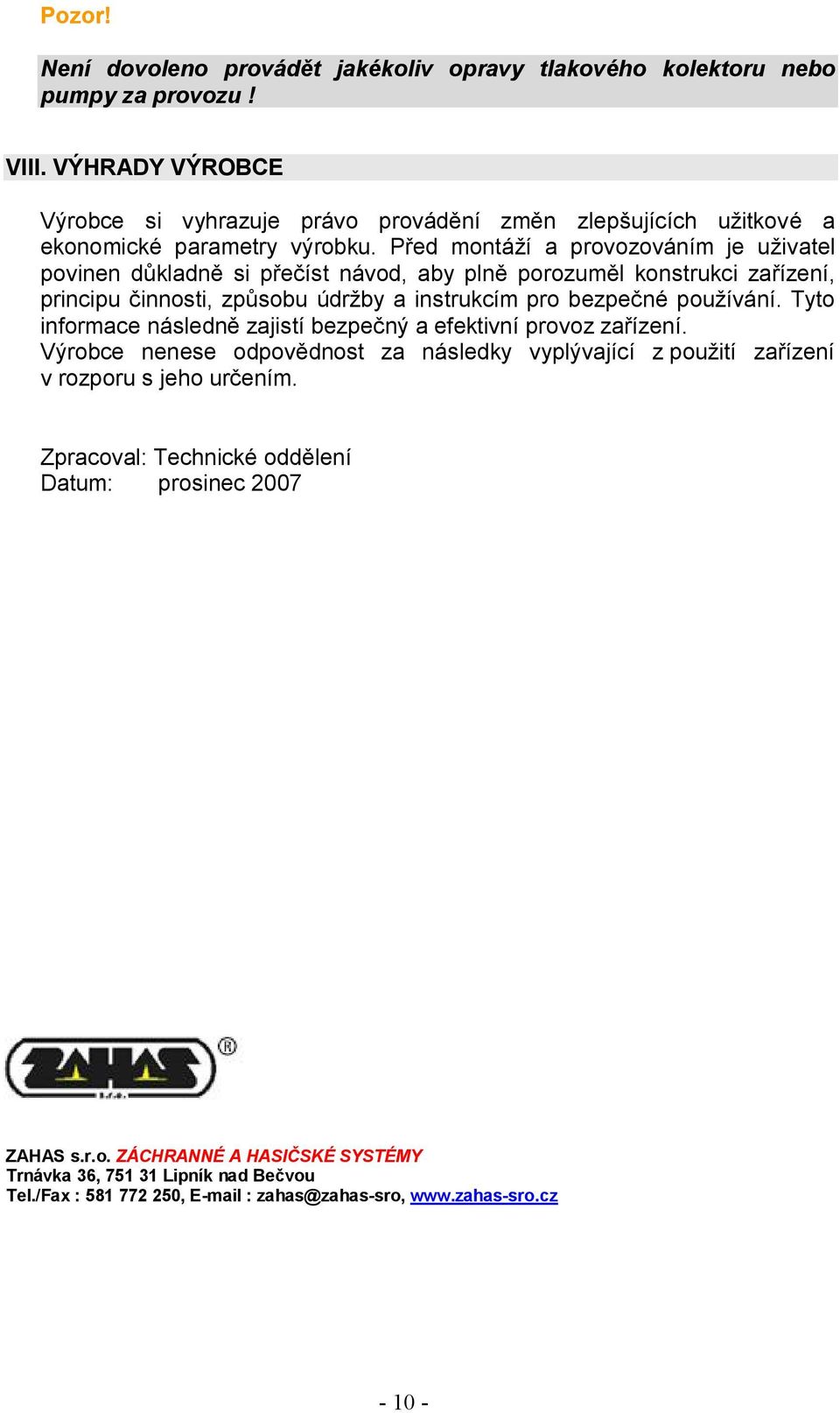

10 Pozor! Není dovoleno provádět jakékoliv opravy tlakového kolektoru nebo pumpy za provozu! VIII. VÝHRADY VÝROBCE Výrobce si vyhrazuje právo provádění změn zlepšujících užitkové a ekonomické parametry výrobku. Před montáží a provozováním je uživatel povinen důkladně si přečíst návod, aby plně porozuměl konstrukci zařízení, principu činnosti, způsobu údržby a instrukcím pro bezpečné používání. Tyto informace následně zajistí bezpečný a efektivní provoz zařízení. Výrobce nenese odpovědnost za následky vyplývající z použití zařízení v rozporu s jeho určením. Zpracoval: Technické oddělení Datum: prosinec 2007 ZAHAS s.r.o. ZÁCHRANNÉ A HASIČSKÉ SYSTÉMY Trnávka 36, Lipník nad Bečvou Tel./Fax : , zahas@zahas-sro,
