1 Manometry, Teploměry, Manopříslušenství Ceník 2006 Přesné měření, spoíehllvá regulace

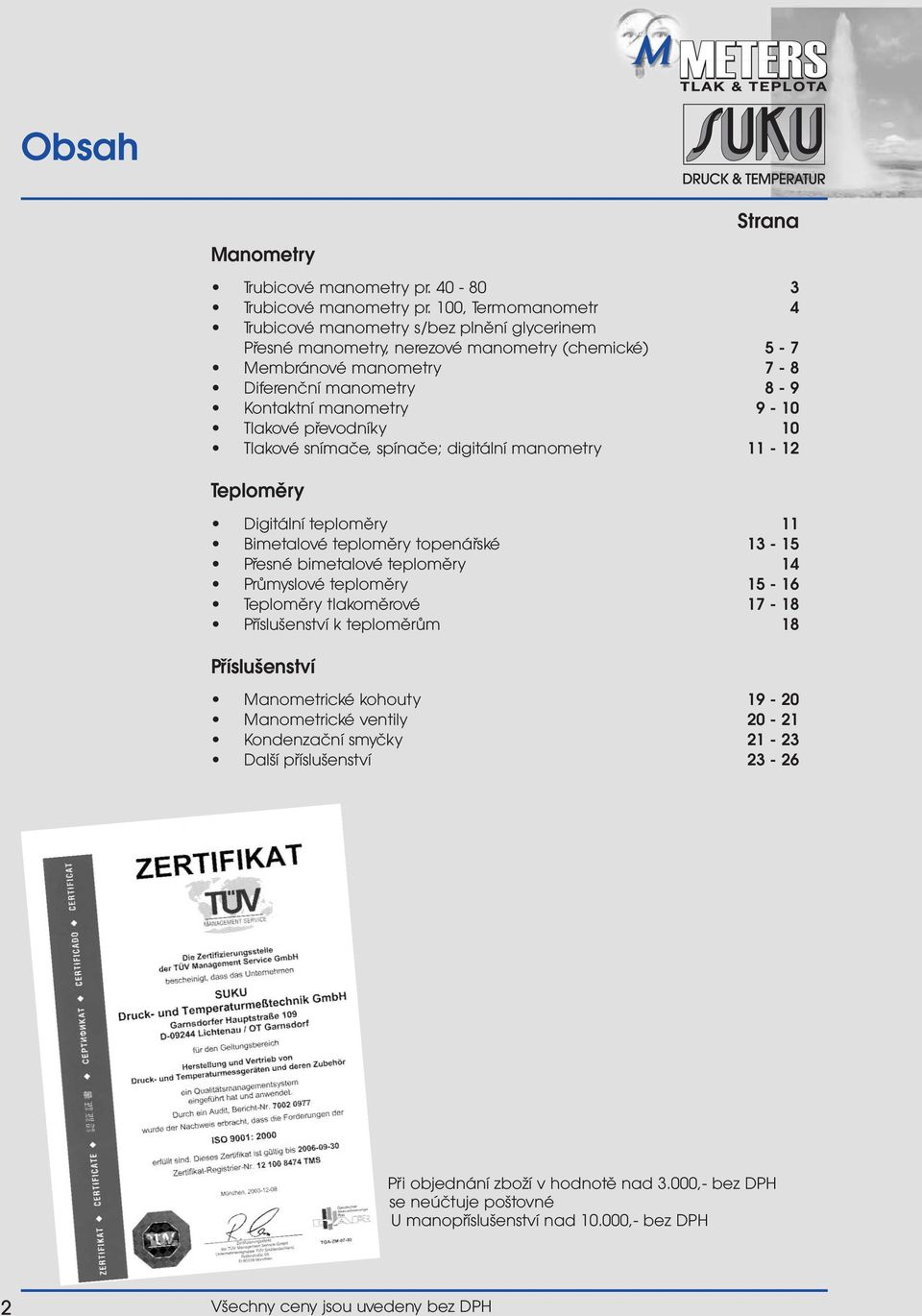

2 Obsah Manometry Strana Trubicové manometry pr Trubicové manometry pr. 100, Termomanometr 4 Trubicové manometry s/bez plnění glycerinem Přesné manometry, nerezové manometry (chemické) 5-7 Membránové manometry 7-8 Diferenční manometry 8-9 Kontaktní manometry 9-10 Tlakové převodníky 10 Tlakové snímače, spínače; digitální manometry Teploměry Digitální teploměry 11 Bimetalové teploměry topenářské Přesné bimetalové teploměry 14 Průmyslové teploměry Teploměry tlakoměrové Příslušenství k teploměrům 18 Příslušenství Manometrické kohouty Manometrické ventily Kondenzační smyčky Další příslušenství Při objednání zboží v hodnotě nad 3.000,- bez DPH se neúčtuje poštovné U manopříslušenství nad ,- bez DPH 2 Všechny ceny jsou uvedeny bez DPH

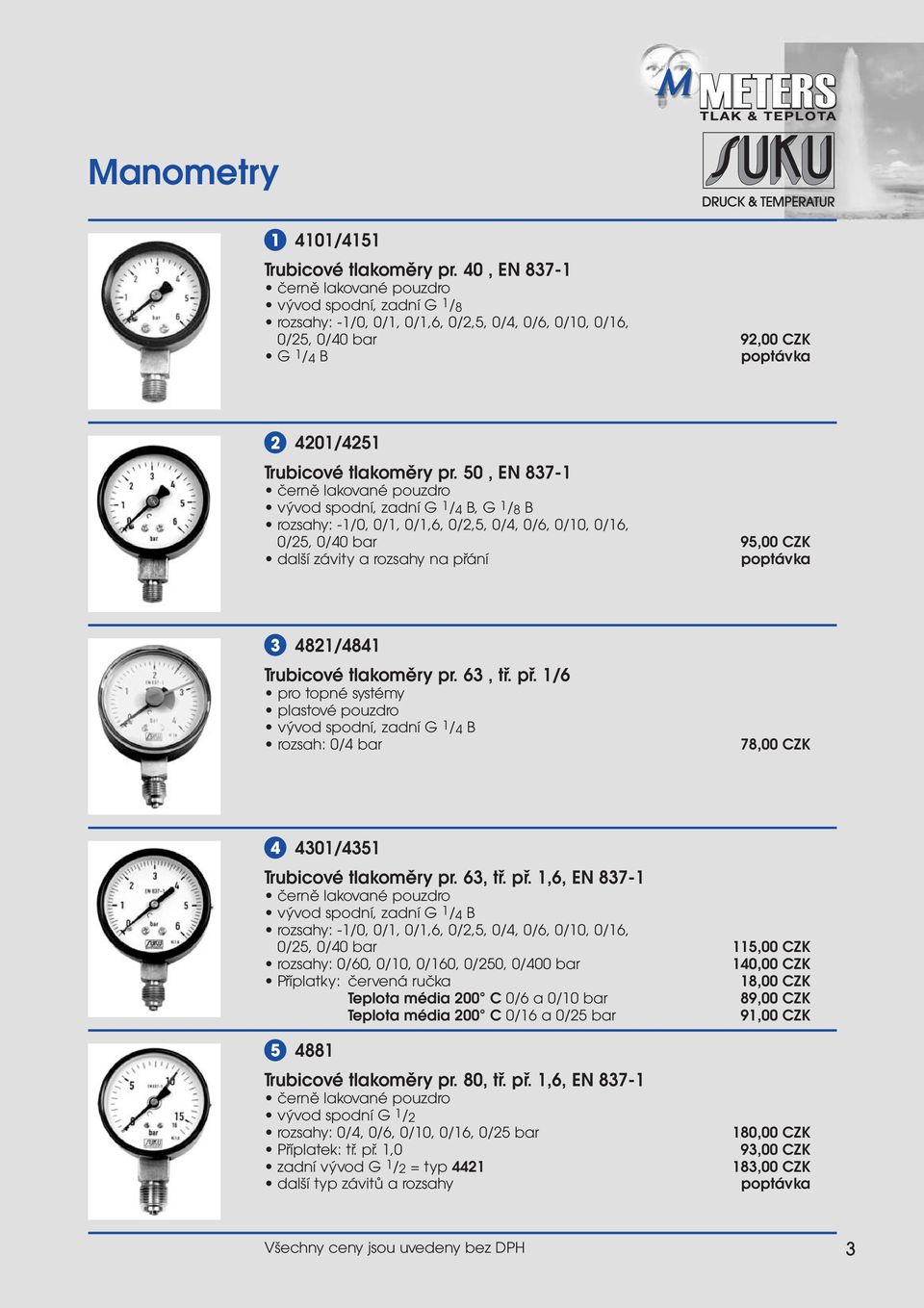

3 Manometry /4151 Trubicové tlakoměry pr. 40, EN černě lakované pouzdro vývod spodní, zadní G 1/8 rozsahy: -1/0, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 92,00 CZK G 1/4 B /4251 Trubicové tlakoměry pr. 50, EN černě lakované pouzdro vývod spodní, zadní G 1/4 B, G 1/8 B rozsahy: -1/0, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 95,00 CZK další závity a rozsahy na přání /4841 Trubicové tlakoměry pr. 63, tř. př. 1/6 pro topné systémy plastové pouzdro vývod spodní, zadní G 1/4 B rozsah: 0/4 bar 78,00 CZK /4351 Trubicové tlakoměry pr. 63, tř. př. 1,6, EN černě lakované pouzdro vývod spodní, zadní G 1/4 B rozsahy: -1/0, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 115,00 CZK rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400 bar 140,00 CZK Příplatky: červená ručka 18,00 CZK Teplota média 200 C 0/6 a 0/10 bar 89,00 CZK Teplota média 200 C 0/16 a 0/25 bar 91,00 CZK Trubicové tlakoměry pr. 80, tř. př. 1,6, EN černě lakované pouzdro vývod spodní G 1/2 rozsahy: 0/4, 0/6, 0/10, 0/16, 0/25 bar Příplatek: tř. př. 1,0 zadní vývod G 1/2 = typ 4421 další typ závitů a rozsahy 180,00 CZK 93,00 CZK 183,00 CZK Všechny ceny jsou uvedeny bez DPH 3

4 Manometry Termomanometr pr. 80 se zpětnou klapkou, vývod zadní G 1/2, délka čidla 50 mm třída přesnosti: tlak 1,6; teplota 2,0 zatižitelnost 3/4 rozsahu rozsah: 0/4 bar - 0/120 C 308,00 CZK rozsah: 0/6 bar - 0/120 C 308,00 CZK rozsah: 0/10 bar - 0/120 C 308,00 CZK rozsah: 0/16 bar - 0/120 C 308,00 CZK rozsah: 0/16 bar - 0/160 C rozsah: 0/25 bar - 0/160 C Trubicové tlakoměry pr. 100, tř. př. 1,6, EN černě lakované pouzdro vývod spodní G 1/2 B; M20 x 1,5 mosaz rozsahy: -1/0, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 217,00 CZK rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar 436,00 CZK zadní vývod G 1/4 B = typ ,00 CZK Trubicové tlakoměry pr. 100, tř. př. 1,0, EN černě lakované pouzdro vývod spodní G 1/2 B mosaz rozsahy: 0/6, 0/10, 0/16, 0/25 bar 338,00 CZK Trubicové tlakoměry pr. 100, tř. př. 1,0, EN 837-1, vysoce kvalitní provedení nerezové pouzdro, vývod G 1/2 B spodní, mosaz teplota média do 130 C rozsahy: 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar Příplatek: teplota média do 200 C 715,00 CZK 155,00 CZK 4 Všechny ceny jsou uvedeny bez DPH

5 Manometry Trubicové tlakoměry pr. 100, tř. př. 1,0, EN nerezové pouzdro, vývod G 1/2 B spodní, mosaz rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar 715,00 CZK 1 385,00 CZK Trubicové tlakoměry pr. 100, tř. př. 1,0, EN 837-1, vysoce kvalitní provedení nerezové pouzdro, vývod G 1/2 B zadní, mosaz rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 1 234,00 CZK Trubicové tlakoměry pr. 160, tř. př. 1,0, EN 837-1, IP 54 nerezové pouzdro, vývod G 1/2 B spodní, mosaz rozsahy: 0/0,6, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar 1 783,00 CZK rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar 2 282,00 CZK Trubicové tlakoměry pr. 160, tř. př. 1,6, EN 837-1, IP 43 černě lakované pouzdro vývod spodní G 1/2 B mosaz s červenou ručkou rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar Příplatek: tř. př. 1,0 460,00 CZK 155,00 CZK Přesný manometr NG 160, tř. př. 0,6, EN černě lakované bajonetové pouzdro vývod spodní G 1/2 B mosaz rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar Příplatek: nerezové pouzdro chemické provedení rozsahy: 0/60, 0/100, 0/160, 0/250, 0/400, 0/600 bar 3 050,00 CZK 250,00 CZK Všechny ceny jsou uvedeny bez DPH 5

6 Manometry /4541 Trubicové tlakoměry NG 63, plněné glycerinem, tř. př. 1,6, EN nerezové pouzdro, vývod G 1/4 B spodní/zadní, mosaz rozsahy: -1/0, 0/1 až 0/40 bar rozsahy: 0/60 až 0/400 bar rozsah: 600 bar rozsah: 1000 bar 385,00 CZK 434,00 CZK 450,00 CZK 520,00 CZK G Trubicové tlakoměry pr. 100, tř. př. 1,0, EN nerezové pouzdro, plněný glycerinem vývod G 1/2 B spodní, mosaz rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar 940,00 CZK 1 840,00 CZK Trubicové tlakoměry pr. 100, plněný glycerinem, tř. př. 1,0, EN nerezové pouzdro, vývod G 1/2 B spodní, mosaz rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600 bar rozsah: 0/1000 bar 2 780,00 CZK 3 395,00 CZK 5 084,00 CZK /6036 Celonerezový manometr pr. 63, tř. př. 1,6, EN bajonetové pouzdro vývod spodní/zadní G 1/4 rozsahy: -1/0, 0/1 až 0/40 bar Příplatek: glycerinové plnění 1 620,00 CZK 220,00 CZK Celonerezový manometr pr. 100, tř. př. 1,0, EN vývod G 1/2 B spodní, 1.451/0316 L, bezpečnostní sklo rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar plněný glycerinem rozsahy 0/1 až 0/40 bar plněný glycerinem rozsahy 0/60 až 0/1000 bar Zadní vývod - typ ,00 CZK 2 350,00 CZK 2 335,00 CZK 2 925,00 CZK 6 Všechny ceny jsou uvedeny bez DPH

7 Manometry Celonerezový manometr pr. 160, tř. př. 1,0, EN vývod G 1/2 B spodní, 1.451/0316 L, bezpečnostní sklo rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar rozsahy: 0/60, 0/10, 0/160, 0/250, 0/400, 0/600, 0/1000 bar plněný glycerinem rozsahy 0/1 až 0/40 bar plněný glycerinem rozsahy 0/60 až 0/1000 bar Zadní vývod - typ ,00 CZK 3 675,00 CZK 5 080,00 CZK 6 230,00 CZK Celonerezový manometr pro vysoké teploty NG100, tř. př. 1,0, EN vývod spodní G 1/2 B, teplota media do 300 C rozsahy: 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25, 0/40 bar NG typ ,00 CZK 4 320,00 CZK Přírubové tlakoměry NG100, tř. př. 1,6, EN nerezové pouzdro, vývod G 1/2 B spodní, ocel rozsahy: 0/0,6, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25 bar rozsahy: 0/16 až 0/400 mbar Příplatek: NG typ ,00 CZK 4 060,00 CZK 490,00 CZK Přírubové tlakoměry NG100, celonerezové, tř. př. 1,6, EN vývod G 1/2 B spodní, 1.451/0316 L, bezpečnostní sklo rozsahy: 0/0,6, 0/1, 0/1,6, 0/2,5, 0/4, 0/6, 0/10, 0/16, 0/25 bar Plněný glycerinem - typ 6312 Další typy membrán a připojení 6 355,00 CZK 7 440,00 CZK Membránové tlakoměry NG 63, tř. př. 1,6, EN nerezové pouzdro, vývod G 1/4 spodní, Ms rozsahy: 0/25, 0/40, 0/60, 0/100, 0/160, 0/250, 0/400 mbar vývod zadní - typ 5541 plněný glycerinem od 160 mbar nerezové provedení 1 240,00 CZK 1 250,00 CZK Všechny ceny jsou uvedeny bez DPH 7

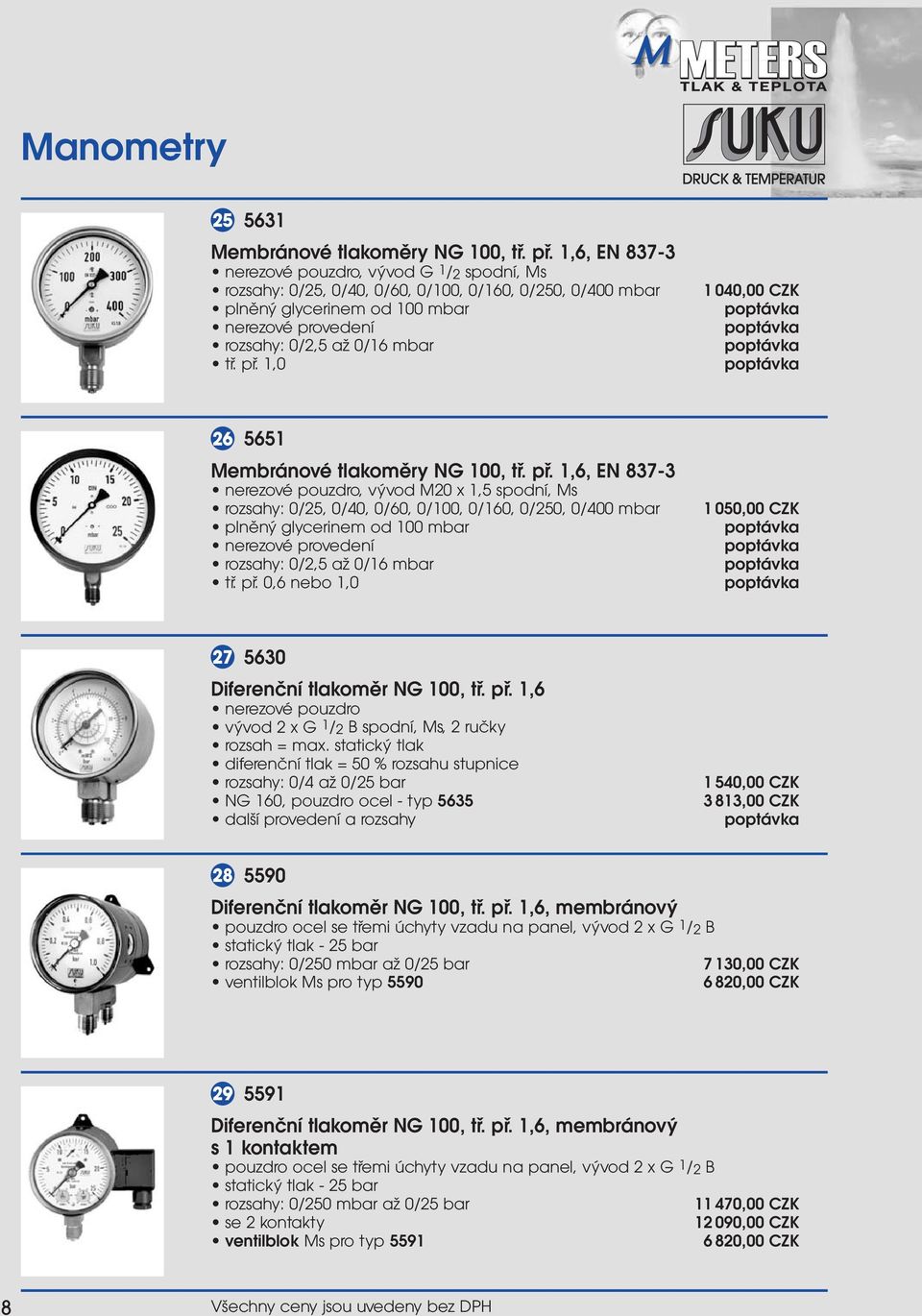

8 Manometry Membránové tlakoměry NG 100, tř. př. 1,6, EN nerezové pouzdro, vývod G 1/2 spodní, Ms rozsahy: 0/25, 0/40, 0/60, 0/100, 0/160, 0/250, 0/400 mbar plněný glycerinem od 100 mbar nerezové provedení rozsahy: 0/2,5 až 0/16 mbar tř. př. 1, ,00 CZK Membránové tlakoměry NG 100, tř. př. 1,6, EN nerezové pouzdro, vývod M20 x 1,5 spodní, Ms rozsahy: 0/25, 0/40, 0/60, 0/100, 0/160, 0/250, 0/400 mbar plněný glycerinem od 100 mbar nerezové provedení rozsahy: 0/2,5 až 0/16 mbar tř. př. 0,6 nebo 1, ,00 CZK Diferenční tlakoměr NG 100, tř. př. 1,6 nerezové pouzdro vývod 2 x G 1/2 B spodní, Ms, 2 ručky rozsah = max. statický tlak diferenční tlak = 50 % rozsahu stupnice rozsahy: 0/4 až 0/25 bar NG 160, pouzdro ocel - typ 5635 další provedení a rozsahy 1 540,00 CZK 3 813,00 CZK Diferenční tlakoměr NG 100, tř. př. 1,6, membránový pouzdro ocel se třemi úchyty vzadu na panel, vývod 2 x G 1/2 B statický tlak - 25 bar rozsahy: 0/250 mbar až 0/25 bar 7 130,00 CZK ventilblok Ms pro typ ,00 CZK Diferenční tlakoměr NG 100, tř. př. 1,6, membránový s 1 kontaktem pouzdro ocel se třemi úchyty vzadu na panel, vývod 2 x G 1/2 B statický tlak - 25 bar rozsahy: 0/250 mbar až 0/25 bar ,00 CZK se 2 kontakty ,00 CZK ventilblok Ms pro typ ,00 CZK 8 Všechny ceny jsou uvedeny bez DPH

9 Manometry Diferenční tlakoměr NG 100, membránový, s displayem výstup 0 20 ma, 4 20 ma rozsahy: 0/250 mbar až 0/25 bar ,00 CZK ventilblok Ms pro typ ,00 CZK Diferenční tlakoměr NG 100, tř. př. 1,6, membránový v nerezovém provedení max. stat. Tlak = 40 bar rozsahy: 0/06 až 0/25 bar rozsahy: 0/100 až 0/400 mbar max. stat. Tlak = 100 bar glycerinové plnění příslušenství další provedení pouzdra a stat. Tlaky ,00 CZK Diferenční tlakoměr NG 100, tř. př. 1,6, membránový v nerezovém provedení výstup 2 x G 1/2 vnitřní max. stat. Tlak = 25 bar rozsahy: 0/400 mbar až 0/25 bar úchyty pro dif. Tlakoměry stat. Tlak: PN 40, PN 100, PN 250, PN 400 Ventilblok pro typ 5700 ocel nerezová ocel ,00 CZK 6 510,00 CZK 9 455,00 CZK Kontaktní tlakoměr NG 100, tř. př. 1,0, EN s jedním magnetickým kontaktem vývod G 1/2 B spodní, Ms rozsahy: 0/1 až 0/40 bar celonerezové provedení = typ 1235 příplatek: dva magnetické kontakty 5 301,00 CZK 6 355,00 CZK 775,00 CZK Všechny ceny jsou uvedeny bez DPH 9

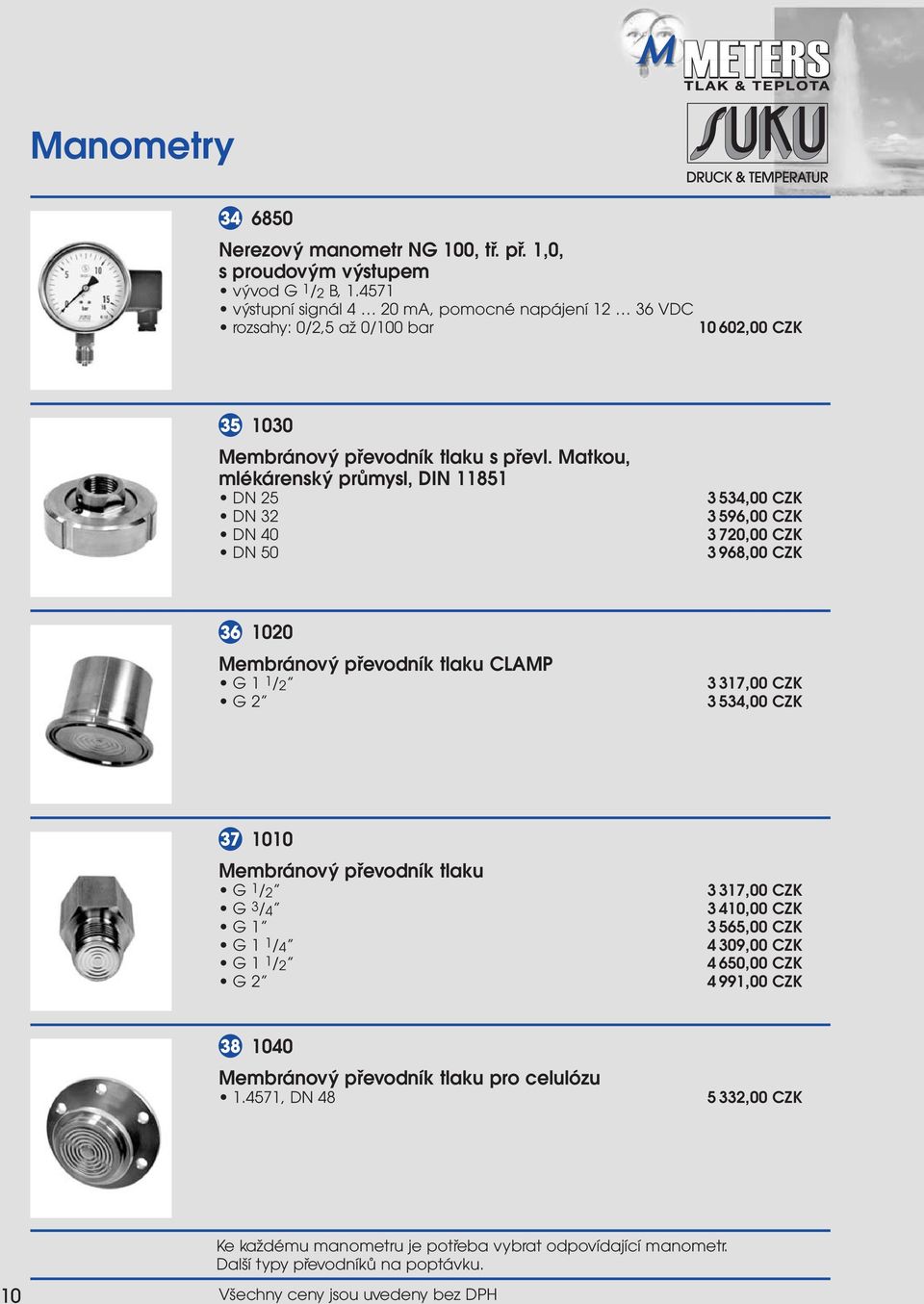

10 Manometry Nerezový manometr NG 100, tř. př. 1,0, s proudovým výstupem vývod G 1/2 B, výstupní signál 4 20 ma, pomocné napájení VDC rozsahy: 0/2,5 až 0/100 bar ,00 CZK Membránový převodník tlaku s převl. Matkou, mlékárenský průmysl, DIN DN 25 DN 32 DN 40 DN ,00 CZK 3 596,00 CZK 3 720,00 CZK 3 968,00 CZK Membránový převodník tlaku CLAMP G 11/2 G ,00 CZK 3 534,00 CZK Membránový převodník tlaku G 1/2 G 3/4 G 1 G 11/4 G 11/2 G ,00 CZK 3 410,00 CZK 3 565,00 CZK 4 309,00 CZK 4 650,00 CZK 4 991,00 CZK Membránový převodník tlaku pro celulózu , DN ,00 CZK 10 Ke každému manometru je potřeba vybrat odpovídající manometr. Další typy převodníků na poptávku. Všechny ceny jsou uvedeny bez DPH

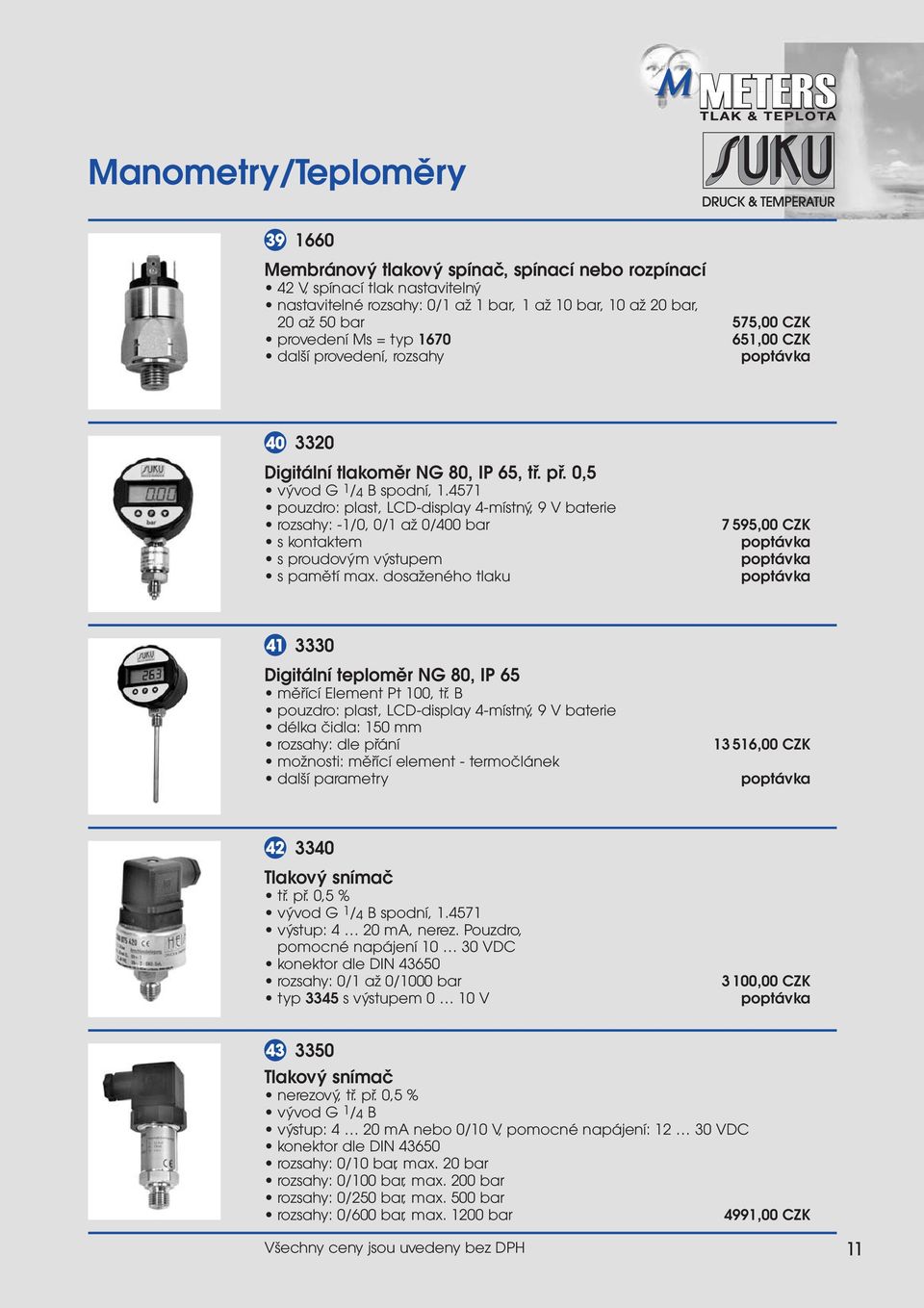

11 Manometry/Teploměry Membránový tlakový spínač, spínací nebo rozpínací 42 V, spínací tlak nastavitelný nastavitelné rozsahy: 0/1 až 1 bar, 1 až 10 bar, 10 až 20 bar, 20 až 50 bar 575,00 CZK provedení Ms = typ ,00 CZK další provedení, rozsahy Digitální tlakoměr NG 80, IP 65, tř. př. 0,5 vývod G 1/4 B spodní, pouzdro: plast, LCD-display 4-místný, 9 V baterie rozsahy: -1/0, 0/1 až 0/400 bar s kontaktem s proudovým výstupem s pamětí max. dosaženého tlaku 7 595,00 CZK Digitální teploměr NG 80, IP 65 měřící Element Pt 100, tř. B pouzdro: plast, LCD-display 4-místný, 9 V baterie délka čidla: 150 mm rozsahy: dle přání možnosti: měřící element - termočlánek další parametry ,00 CZK Tlakový snímač tř. př. 0,5 % vývod G 1/4 B spodní, výstup: 4 20 ma, nerez. Pouzdro, pomocné napájení VDC konektor dle DIN rozsahy: 0/1 až 0/1000 bar typ 3345 s výstupem 0 10 V 3 100,00 CZK Tlakový snímač nerezový, tř. př. 0,5 % vývod G 1/4 B výstup: 4 20 ma nebo 0/10 V, pomocné napájení: VDC konektor dle DIN rozsahy: 0/10 bar, max. 20 bar rozsahy: 0/100 bar, max. 200 bar rozsahy: 0/250 bar, max. 500 bar rozsahy: 0/600 bar, max bar 4991,00 CZK Všechny ceny jsou uvedeny bez DPH 11

12 Manometry Tlakový snímač s keramickou membránou, tř. př. 0,5 % vývod G 1/2 B, nerez výstup: 4 20 ma pomocné napájení: VDC konektor dle DIN 43650, Tmax.: 120 C rozsahy: -1/0, 0/1 až 0/25 bar, další dle poptávky výstup: 0 10 V 5 642,00 CZK Tlakový snímač nerezová membrána, tř. př. 0,5 % vývod G 1/2 B, nerez výstup: 4 20 ma pomocné napájení: VDC konektor dle DIN rozsahy: 0/1 až 0/1000 bar výstup: 0 10 V, typ ,00 CZK Tlakový snímač s čelní membránou, tř. př. 0,5 % vývod G 1/2 B, nerez výstup: 4 20 ma pomocné napájení: VDC konektor dle DIN rozsahy: 0/1 až 0/1,6 bar, vývod G 1 B rozsahy: 0/2,5 až 0/600 bar, vývod G 1/2 B příplatek: výstup: 0 10 V a 0 5 V = typ ,00 CZK 775,00 CZK 12 Všechny ceny jsou uvedeny bez DPH

13 Teploměry Teploměr bimetalovy, tř. př. 1,6 pouzdro pozink, rámeček poniklovaná ocel, čidlo Ms vývod zadní, jímka G 1/2 B 1) 40 C od délky čidla 63 mm 2) 160 C nelze u pr. 160 Rozsah ve C Délka -30/+50-20/+60 0/40 1), 0/60 0/120 0/160 2) čidla 0/80, 0/100 0/200 Průměr 63 mm L = 45 mm 278,00 CZK 256,00 CZK 127,00 CZK 76,00 CZK 225,00 CZK L = 63 mm 296,00 CZK 274,00 CZK 146,00 CZK 95,00 CZK 243,00 CZK L = 100 mm 310,00 CZK 290,00 CZK 162,00 CZK 110,00 CZK 259,00 CZK L = 160 mm 378,00 CZK 357,00 CZK 228,00 CZK 177,00 CZK 326,00 CZK L = 200 mm 422,00 CZK 399,00 CZK 271,00 CZK 220,00 CZK 369,00 CZK Průměr 80 mm L = 45 mm 299,00 CZK 277,00 CZK 149,00 CZK 98,00 CZK 247,00 CZK L = 63 mm 308,00 CZK 287,00 CZK 158,00 CZK 107,00 CZK 256,00 CZK L = 100 mm 333,00 CZK 312,00 CZK 183,00 CZK 132,00 CZK 281,00 CZK L = 160 mm 387,00 CZK 366,00 CZK 238,00 CZK 186,00 CZK 355,00 CZK L = 200 mm 428,00 CZK 406,00 CZK 277,00 CZK 226,00 CZK 375,00 CZK Průměr 100 mm L = 45 mm 315,00 CZK 293,00 CZK 165,00 CZK 115,00 CZK 262,00 CZK L = 63 mm 327,00 CZK 305,00 CZK 177,00 CZK 126,00 CZK 274,00 CZK L = 100 mm 350,00 CZK 328,00 CZK 199,00 CZK 149,00 CZK 298,00 CZK L = 160 mm 403,00 CZK 382,00 CZK 253,00 CZK 202,00 CZK 350,00 CZK L = 200 mm 446,00 CZK 425,00 CZK 296,00 CZK 245,00 CZK 394,00 CZK Zvláštní nabídka Typ 00 pr. 63, rozsah: 120 C, L = 45 mm, tř. př. 2, odběr od 100 ks pr. 63, rozsah: 120 C, L = 63 mm, tř. př. 2, odběr od 100 ks Příplatky: pr. 160 mm logo firmy od 100 ks tř. př. 1 % spodní vývod = typ 02 48,00 CZK 52,00 CZK 341,00 CZK 7,00 CZK 159,00 CZK 48 Jímky pro bimetalové teploměry řady 01 Závitová G 1/2 B přivařovací Materiál nerezová ocel dobře vařitelná automatová ocel Typ L = 45 mm 394,00 CZK 124,00 CZK L = 63 mm 412,00 CZK 163,00 CZK L = 100 mm 429,00 CZK 239,00 CZK L = 160 mm 448,00 CZK 406,00 CZK L = 200 mm 459,00 CZK 465,00 CZK L = 250 mm 713,00 CZK - Všechny ceny jsou uvedeny bez DPH 13

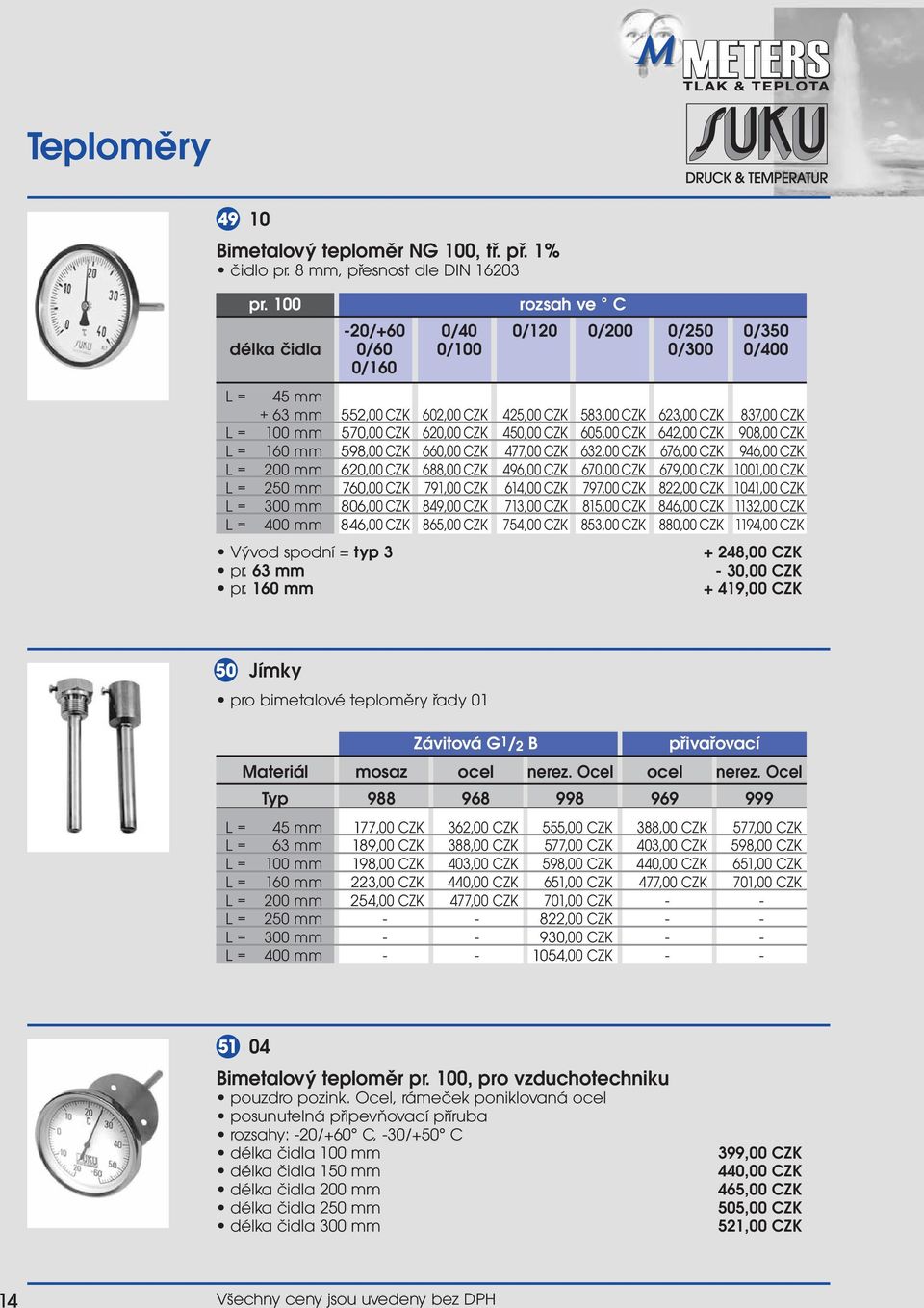

14 Teploměry Bimetalový teploměr NG 100, tř. př. 1% čidlo pr. 8 mm, přesnost dle DIN pr. 100 rozsah ve C -20/+60 0/40 0/120 0/200 0/250 0/350 délka čidla 0/60 0/100 0/300 0/400 0/160 L = 45 mm + 63 mm 552,00 CZK 602,00 CZK 425,00 CZK 583,00 CZK 623,00 CZK 837,00 CZK L = 100 mm 570,00 CZK 620,00 CZK 450,00 CZK 605,00 CZK 642,00 CZK 908,00 CZK L = 160 mm 598,00 CZK 660,00 CZK 477,00 CZK 632,00 CZK 676,00 CZK 946,00 CZK L = 200 mm 620,00 CZK 688,00 CZK 496,00 CZK 670,00 CZK 679,00 CZK 1001,00 CZK L = 250 mm 760,00 CZK 791,00 CZK 614,00 CZK 797,00 CZK 822,00 CZK 1041,00 CZK L = 300 mm 806,00 CZK 849,00 CZK 713,00 CZK 815,00 CZK 846,00 CZK 1132,00 CZK L = 400 mm 846,00 CZK 865,00 CZK 754,00 CZK 853,00 CZK 880,00 CZK 1194,00 CZK Vývod spodní = typ 3 pr. 63 mm pr. 160 mm + 248,00 CZK - 30,00 CZK + 419,00 CZK 50 Jímky pro bimetalové teploměry řady 01 Závitová G1/2 B přivařovací Materiál mosaz ocel nerez. Ocel ocel nerez. Ocel Typ L = 45 mm 177,00 CZK 362,00 CZK 555,00 CZK 388,00 CZK 577,00 CZK L = 63 mm 189,00 CZK 388,00 CZK 577,00 CZK 403,00 CZK 598,00 CZK L = 100 mm 198,00 CZK 403,00 CZK 598,00 CZK 440,00 CZK 651,00 CZK L = 160 mm 223,00 CZK 440,00 CZK 651,00 CZK 477,00 CZK 701,00 CZK L = 200 mm 254,00 CZK 477,00 CZK 701,00 CZK - - L = 250 mm ,00 CZK - - L = 300 mm ,00 CZK - - L = 400 mm ,00 CZK Bimetalový teploměr pr. 100, pro vzduchotechniku pouzdro pozink. Ocel, rámeček poniklovaná ocel posunutelná připevňovací příruba rozsahy: -20/+60 C, -30/+50 C délka čidla 100 mm délka čidla 150 mm délka čidla 200 mm délka čidla 250 mm délka čidla 300 mm 399,00 CZK 440,00 CZK 465,00 CZK 505,00 CZK 521,00 CZK 14 Všechny ceny jsou uvedeny bez DPH

15 Teploměry Bimetalový teploměr příložný s pružinou pro svislé i vodorovné potrubí nerezové pouzdro, rozsah: 0/120 C, pr. 63 mm 112,00 CZK Strojní teploměr přímý rozměry 150 x 36 mm, eloxovaný hliník jímka mosaz PN 15, G 1/2 B, chyba měření dle DIN B rozsahy ve C délka -30/+50 0/60 0/160 0/200 čidla 0/120 L = 63 mm 614,00 CZK 583,00 CZK 614,00 CZK 639,00 CZK L = 100 mm 660,00 CZK 636,00 CZK 660,00 CZK 679,00 CZK L = 160 mm 719,00 CZK 701,00 CZK 719,00 CZK 741,00 CZK Příplatek: výška teploměru 200 mm Příplatek: nerezová jímka L = 63 mm L =100 mm L =160 mm další typy jímek na str ,00 CZK 121,00 CZK 140,00 CZK 161,00 CZK Strojní teploměr úhlový rozměry 150 x 36 mm, eloxovaný hliník jímka mosaz PN 15, G 1/2 B, chyba měření dle DIN B rozsahy ve C délka -30/+50 0/60 0/160 0/200 čidla 0/120 L = 63 mm 669,00 CZK 484,00 CZK 669,00 CZK 695,00 CZK L = 100 mm 685,00 CZK 691,00 CZK 716,00 CZK 735,00 CZK L = 160 mm 775,00 CZK 756,00 CZK 775,00 CZK 797,00 CZK Příplatek: výška teploměru 200 mm Příplatek: nerezová jímka L = 63 mm L =100 mm L =160 mm další typy jímek na str ,00 CZK 140,00 CZK 161,00 CZK Všechny ceny jsou uvedeny bez DPH 15

16 Teploměry Přivařovací jímka pro strojní teploměry typ 21 a 23, PN 25 L = 115 mm, rovný 202,00 CZK L = 115 mm, úhlový 232,00 CZK L = 175 mm, rovný 217,00 CZK L = 175 mm, úhlový 248,00 CZK Závitová jímka, typ BD, DIN pro strojní teploměry nerezová ocel, G 1/2 B vnitřní, vnější L = 45 mm L = 82 mm L =142 mm 195,00 CZK 226,00 CZK 261,00 CZK Přivařovací jímka, typ BS, DIN pro strojní a plynové teploměry vysoustruženo z plného materiálu C22.8, G 1/2 vnitřní L = 48 mm 1 001,00 CZK L = 73 mm 1 054,00 CZK L =133 mm 1 296,00 CZK L =173 mm 1 410,00 CZK L =223 mm 1 705,00 CZK Tepelně vodivá pasta (bez cadmia i niklu) vyskokoteplotní pasta C tuba 60 g 403,00 CZK 16 Všechny ceny jsou uvedeny bez DPH

17 Teploměry 59 Tlakový teploměr plynový, nerezové provedení, tř. př. 1 % vývod spodní nebo zadní délka čidla do 200 mm, pr. 8 mm rozsahy: -30/+50, -30/+70, -30/+170, -20/+40, -20/+60, -20/+80, -20/+100, 0/60, 0/80, 0/100, 0/120, 0/150, 0/160, 0/200, 0/250 C pevný stonek nebo kapilára 1 m z nerezové oceli s ochranným pancířem Provedení 1 hladké čidlo bez závitu typ průměr vývod spodní zadní spodní zadní excentrický, excentrický pro držák s předním nebo, zadním límcem pevné 3822, , , , čidlo CZK CZK CZK CZK kapilára , , , ,00 1 m CZK CZK CZK CZK Příplatky: Provedení 2 pevný nebo otáčivý závit, G 1/2 A nebo M20 x 1,5 příslušné jímky: DIN typ BD, BE pod 60 příslušné jímky: DIN typ BS pod 57 Provedení 3 převlečná matka G 1/2 A nebo M20 x 1,5 příslušné jímky: DIN typ CD, CE pod Provedení 4 svěrné šroubení (pohyblivé na čidle) G 1/2 A, M20 x 1,5, M18 x 1,5 60 Provedení 5 převlečná matka G 1/2 A nebo M20 x 1,5 a šroubení G 1/2 A nebo M20 x 1,5 Provedení 6 svěrné šroubení na kapiláře G 1/2 A, M20 x 1,5 Příplatky: rozsahy: 0/300, 0/350, 0/400 C rozsahy: 0/500, 0/600 C délka čidla, každých dalších 100 mm délka kapiláry, každý další metr délka pancýře: každý další metr kontakty, silikonové plnění, a další možnosti 868,00 CZK 868,00 CZK 1 711,00 CZK 1 783,00 CZK 868,00 CZK 403,00 CZK 527,00 CZK 186,00 CZK 248,00 CZK 326,00 CZK Všechny ceny jsou uvedeny bez DPH 17

18 Teploměry 60 Jímky pro plynové taploměry dle DIN materiál , pr. 9 nebo 11 mm vývod G 1/2, 1/2 NPT nebo M20 x 1,5 Stavební délka pro čidlo PN Tmax se šroubením BD BR ,00 977, , ,00 - CZK CZK CZK CZK BR BR , , ,00 - CZK CZK CZK pro čidlo PN Tmax s převl. Matkou CD BR ,00 955,00 992, , ,00 CZK CZK CZK CZK CZK CE BR , , , CZK CZK CZK příplatek: alternativní délky příplatek: vývod G 3/4, M27 x 2, složená jímka příplatek: vývod G 3/4, M27 x 2, jednodílná jímka cena pro jímku přivařovací typ BS pod ,00 CZK 853,00 CZK 1560,00 CZK 61 Jímka pro Pt 100, bimetalový teploměr a strojní teploměr navařovací, vnitřní závit M18 x 1,5, DIN 43763, typ D Typ celková délka C Mo3 13CrMo4-5 délka konusu D ,00 CZK 1820,00 CZK 1733,00 CZK 1789,00 CZK D ,00 CZK 1978,00 CZK 1922,00 CZK 1963,00 CZK D ,00 CZK 1963,00 CZK 1284,00 CZK 1944,00 CZK D ,00 CZK 2427,00 CZK 2316,00 CZK 2375,00 CZK Odporový snímač teploty, Pt 100, dle DIN připojovací závit G 1/2 B rozsah: -50/550 C stavební délka: 100 mm, 160 mm stavební délka: 250 mm stavební délka: 400 mm příplatek: výstup 4 20 ma přivařovací jímky pod ,00 CZK 4 157,00 CZK 4 346,00 CZK 2 778,00 CZK 18 Všechny ceny jsou uvedeny bez DPH

19 Příslušenství Kulový kohout, připojovací závit 2 x G 1 /2 vnitřní, s ucpávkou mosaz, do 50 C, PN ,00 CZK Kulový kohout, připojovací závit G 1 /2 vnitřní, vnější mosaz, do 50 C, PN ,00 CZK Kulový kohout, připojovací závit G 1 /2 vnitřní vnější mosaz, do 50 C, PN ,00 CZK Kulový kohout, s pravolevou matkou mosaz, do 50 C, PN 25, G 1/2 mosaz, do 50 C, PN 25, G 1/4 mosaz, do 50 C, PN 25, M20 x 1,5 348,00 CZK 335,00 CZK 348,00 CZK Kulový kohout, připojení G 1 /2 vnitřní - vnitřní se zkušební přírubou mosaz, do 50 C, PN ,00 CZK Všechny ceny jsou uvedeny bez DPH 19

20 Příslušenství Kulový kohout zkušební s pravolevou matkou mosaz, do 50 C, PN 25, G1/2 mosaz, do 50 C, PN 25, M20 x 1,5 nerezová ocel ,00 CZK 446,00 CZK 2 902,00 CZK Kulový kohout, připojení G 1 /2 vnitřní - vnitřní se zkušební přírubou mosaz, do 50 C, PN ,00 CZK Kulový kohout, připojení G 1 /2 s převlečnou matkou a zkušební přírubou mosaz, do 50 C, PN ,00 CZK Uzavírací ventil přímý s pravolevou matkou mosaz, G 1/2 nebo M20 x 1,5, do 120 C, PN 250 ocel, G 1/2 nebo M20 x 1,5, do 200 C, PN 400 nerezová ocel, G 1/2 nebo M20 x 1,5, do 250 C, PN 400 vyšší teplota 472,00 CZK 528,00 CZK 849,00 CZK 20 Všechny ceny jsou uvedeny bez DPH

21 Příslušenství Uzavírací ventil zkušební s pravolevou matkou mosaz, G 1/2 nebo M20 x 1,5, do 120 C, PN 250 ocel, G 1/2 nebo M20 x 1,5, do 200 C, PN 400 nerezová ocel, G 1/2 nebo M20 x 1,5, do 250 C, PN 400 vyšší teplota 534,00 CZK 595,00 CZK 998,00 CZK Uzavírací ventil dvojitý, zkušební s pravolevou matkou mosaz, G 1/2 nebo M20 x 1,5, do 120 C, PN 250 ocel, G 1/2 nebo M20 x 1,5, do 200 C, PN 400 nerezová ocel, G 1/2 nebo M20 x 1,5, do 250 C, PN ,00 CZK 1 590,00 CZK 3 007,00 CZK Kondenzační smyčka zahnutá s pravolevou matkou M20 x 1,5 přivařovací, ocel s čepem, ocel přivařovací, nerezová ocel s čepem, nerezová ocel 209,00 CZK 242,00 CZK 680,00 CZK 825,00 CZK Kondenzační smyčka stočená s pravolevou matkou M20 x 1,5 s čepem, ocel s čepem, nerezová ocel 264,00 CZK 872,00 CZK Všechny ceny jsou uvedeny bez DPH 21

22 Příslušenství Kondenzační smyčka zahnutá s pravolevou matkou G 1 /2, provedení A ocel St35.8, PN 100, do 120 C nerezová ocel , PN 63, do 400 C 16Mo3 13CrMo ,00 CZK 1 878,00 CZK 1 404,00 CZK 1 696,00 CZK Kondenzační smyčka stočená, provedení čep x matka, DIN 16282, G 1 /2 nerezová ocel , PN 63/400 C 16Mo3 13CrMo ,00 CZK 1 420,00 CZK 1 533,00 CZK Kondenzační smyčka přivařovací s pravolevou matkou, typ B, DIN 16282, G 1 /2 ocel St35.8, PN100/120 C nerezová ocel , PN63/400 C 16Mo3 13CrMo ,00 CZK 1 644,00 CZK 1 110,00 CZK 1 347,00 CZK Kondenzační smyčka stočená s pravolevou matkou M20 x 1,5 přivařovací, ocel přivařovací, nerezová ocel , PN63/400 C 16Mo3 13CrMo ,00 CZK 719,00 CZK 1 185,00 CZK 1 431,00 CZK 22 Všechny ceny jsou uvedeny bez DPH

23 Příslušenství 80 99/01 Nástavec k přivaření s pravolevou matkou ocel M12 x 1,5 ocel M20 x 1,5 nerezová ocel M12 x 1,5 nerezová ocel M20 x 1,5 58,00 CZK 94,00 CZK 175,00 CZK 374,00 CZK 81 99/11 Nástavec k přivaření s pravolevou matkou, zahnutý ocel PN 250, do 250 C nerezová ocel PN 250, do 400 C 261,00 CZK 930,00 CZK 82 83/6-4 Přípojka přivařovací DIN G 1/2 levá = typ 6 G 1/2 pravá = typ 4 103,00 CZK 103,00 CZK Vsuvka přivařovací s převlečnou matkou ocel M12 x 1,5 ocel M20 x 1,5 ocel G 1/2 mosaz G 1/2 52,00 CZK 59,00 CZK 60,00 CZK 96,00 CZK Všechny ceny jsou uvedeny bez DPH 23

24 Příslušenství Samotěsnící vsuvka, mosaz G 1/4 vnitřní x G 1/2 vnější G 1/4 vnitřní x G 3/8 vnější 109,00 CZK 93,00 CZK Manopřechodka, mosaz M20 x 1,5 i x G 1/2 e G 1/2 i x M20 x 1,5 e 36,00 CZK 36,00 CZK Šroubení pro připojení G 1/4 i x 6 mm G 1/4 i x 10 mm G 1/2 i x 6 mm G 1/2 i x 8 mm G 1/2 i x 10 mm G 1/2 i x 12 mm 110,00 CZK 114,00 CZK 198,00 CZK 198,00 CZK 208,00 CZK 239,00 CZK Návarek s těsnící plochou a Cu těsněním ocel, L = 30 mm ocel, L = 50 mm ocel, L = 80 mm ocel, L = 100 mm další délky 189,00 CZK 223,00 CZK 248,00 CZK 273,00 CZK 24 Všechny ceny jsou uvedeny bez DPH

25 Příslušenství Návarek ocel G 1/2 x 30 mm ocel M20 x 1,5 x 30 mm 16,00 CZK 16,00 CZK Těsnění Al M20 x 1,5 Cu M20 x 1,5 Al M12 x 1,5 Cu M12 x 1,5 fíbr M20 x 1,5 fíbr M12 x 1,5 1,90 CZK 6,50 CZK 1,70 CZK 5,80 CZK 1,50 CZK 1,30 CZK Konzole pro manometry, DIN 16281, Al černě lakován vzdálenost osy uchycení manometru ode zdi 60 mm 100 mm 160 mm 255,00 CZK 306,00 CZK 630,00 CZK Mezikus pro mosaz, G1/2 nerezová ocel 180,00 CZK 561,00 CZK Všechny ceny jsou uvedeny bez DPH 25

26 Příslušenství Připojovací matice G 1/2, ocel G 1/2, mosaz G 1/2 - M20 x 1,5 levy nebo M20 x 1,5 - G 1/2 levý, ocel 56,00 CZK 71,00 CZK 127,00 CZK Tlumič tlakových rázů G 1/2, mosaz PN 250 G 1/2, ocel PN 630 G 1/2, nerezová ocel PN ,00 CZK 357,00 CZK 1 181,00 CZK Zpětná klapka G 1/4 x G 1/2, mosaz 69,00 CZK Tlačítkový klohout pro plyny, poniklovaná mosaz G 1/2 G 1/4 432,00 CZK 432,00 CZK 26 Všechny ceny jsou uvedeny bez DPH

27 Poznámky: 27

28 Váš dodavatel: METERS spol s.r.o. Spojenecká TRUTNOV Ceská republika Telefon: Fax: Internet:
