RFS 180 RFS 200 RFS # RFS # Návod k obsluze. Radiální řezačka na obklady

Transkript

1 RFS 180 RFS 200 CZ Návod k obsluze Radiální řezačka na obklady RFS # RFS # Güde GmbH & Co. KG Birkichstraße 6 D Wolpertshausen Güde Scandinavia A/S Engelsholmvej 33 DK-8900 Randers GÜDE CZECH s.r.o. Počernická 120, Karlovy Vary GÜDE Slovakia s.r.o Podtúreň-Roveň 208 SK Liptovský Hrádok

2 Obsah Označení Strana 1.Popis Bezpečnostní pokyny Pokyny pro používání Technické údaje Montáž a příprava k provozu Uvedení do chodu a ovládání Používání Výměna diamantového kotouče Výkres rozloženého stroje RFS # Seznam náhradních dílů RFS # Výkres rozloženého stroje RFS # Seznam náhradních dílů RFS # Popis Profesionální řezačka na obklady pro řemeslníky i kutily. Konstrukce: Podstava z lakovaného plechu. Pracovní deska z lakovaného železa s vrchní gumovou vrstvou Vodítko pro klouzání motoru z hliníkové slitiny, sklon 45 Kryt nože a hliníková přídržná hlava motoru Motor s chladicím ventilátorem a tepelnou pojistkou Vodní oběžné čerpadlo s filtrem Přídržný úhelník s nastavením také podle průřezu Diamantový kotouč ( 180/200 mm) pro řezání za mokra 2. Bezpečnostní pokyny Elektrické zapojení stroje musí odpovídat pokynům výrobce, za odchylky v zapojení nepřebíráme odpovědnost. Elektrická výbava stroje chrání obsluhu před úderem elektrickým proudem při nepřímém dotyku. Pro ochranu obsluhy před úderem elektrickým proudem při přímém dotyku je nutné, aby přípojka byla na straně zdroje proudu vybavena příslušnými ochrannými zařízeními podle platných norem. Stroj je vybaven uzemněním na přípojné zástrčce. Před zapojením stroje je nutno se ujistit, že údaje o napětí a frekvenci uvedené na štítku stroje odpovídají hodnotám pro zdroj proudu. Nedoporučujeme používat prodlužováky a adaptéry. Pokud by bylo jejich použití nutné, je nutno se ujistit, že odpovídají platným bezpečnostním normám. Síťový kabel by neměl být poškozený. Údržbu, čištění, doplňování vody nebo výměnu nástrojů je dovoleno provádět pouze při vypnutém stroji (vytáhněte zástrčku ze zásuvky). Stroj ukládejte v suché a bezpečné místnosti mimo dosah dětí. Při poruchách resp. provozních závadách se obraťte na vhodnou dílnu. Při používání řezných nástrojů, které nejsou originální nebo jejichž vlastnosti neodpovídají vlastnostem dodaného nástroje, je osvědčení CE neplatné. Stroj je dovoleno používat pouze k účelům, pro které byl koncipován. Jiné druhy použití se považují za nevhodné a tedy za nebezpečné. Nebudete-li se strojem dále pracovat, vypněte přívod proudu. 2

3 3. Pokyny pro používání Stroj smí obsluhovat pouze odborníci. Měl by být umístěn mimo dosah dětí a třetích osob, aby se zabránilo náhodnému a neúmyslnému kontaktu se strojem. Noste vhodné oblečení: široký nebo rozvázaný oděv, který by se mohl zachytit do řezného kotouče, není přípustný. Noste osobní ochranné pomůcky: rukavice, brýle, ochrannou čapku atd. Pracujte v suchých a světlých místnostech. Vyhněte se nejisté a nestabilní poloze těla. Na diamantový kotouč nevyvíjejte za provozu boční tlak. Nevhodné látky mohou nástroj nevratně poškodit. Pozor: Je nutno pracovat s dostatečným množstvím chladicí vody! Pokud by byl diamantový kotouč popraskaný, poškozený nebo opotřebený, je nutno jej vyměnit. 4. Technické údaje MOD. RFS 180 MOD. RFS 200 Napětí a frekvence 230 V/ 50 Hz 230 V/ 50 Hz Výkon motoru 0,6 KW-P1 0,8 KW-P1 Akustický výkon L WA 89 db (A) 89 db (A) Druh krytí IP 54 IP 54 Izolace třída F třída F Otáčky 3000 ot./min 3000 ot./min Řezná výška při mm 30 mm Řezná výška při mm 25 mm Max. řezná délka 420 mm 520 mm Max. velikost obkladaček 300 x 300 mm (diagonálně) 360 x 360 mm (diagonálně) Diamantový kotouč Ø 180 mm x 25,4 Ø 200 mm x 25,4 Rozměry stroje 730 x 430 x 920 mm 830 x 450 x 920 mm Velikost stolu 465 x 385 mm 790 x 390 mm Obsah nádržky 10 litrů 10 litrů Hmotnost 24 kg 28,5 kg 5. Montáž a příprava k provozu Stroj vybalte. Podle údajů v článku Výměna diamantového kotouče namontujte diamantový kotouč. Stroj umístěte na stanoviště a ujistěte se, že opěrná plocha je stabilní a zcela rovná. Nádržku na vodu naplňte tak, aby oběžné čerpadlo bylo zcela ponořené. 1. Neustále kontrolujte bezvadný stav síťového a svorkového kabelu. V případě poškození síťového kabelu ihned informujte odborníky a nechte jej vyměnit. 2. Přístroj není dovoleno vystavovat povětrnostním vlivům, dešti a sněhu. 3. Přístroj nepoužívejte, jste-li bosi. Nedotýkejte se přístroje vlhkýma rukama nebo mokrýma či vlhkýma nohama. 4. Zástrčku nevytahujte ze zásuvky taháním za kabel ani za přístroj. 5. Zabraňte použití přístroje dětmi nebo nepovolanými osobami. 6. Přístroj nenechávejte bez dozoru ani zbytečně zapnutý může být zdrojem nebezpečí. 3

4 6. Uvedení do chodu a ovládání Pozor! Před každou obsluhou: se ujistěte, že matice, kterou je kotouč upevněn k přírubám, je dobře zašroubovaná, aby bylo zaručeno správné upnutí kotouče. naplňte nádržku na vodu, abyste zabránili poškození čerpadla na chladicí vodu. noste osobní ochranné pomůcky, ochrannou čepici, rukavice, brýle atd. Po přípravě pro normální provoz můžete stroj ovládat takto: Na řezaný materiál si narýsujte čáru řezu. Obkladačku umístěte proti úhelníku, který je upevněný na pracovní ploše. Stiskněte spínač na motoru (I) a zapněte stroj. Proveďte vizuální kontrolu, že se kotouč smáčí ve vodě. Jednou rukou přidržujte řezaný materiál, druhou rukou pomocí speciální rukojeti přivádějte hlavu motoru proti řezanému kusu a nechte kotouč řezat (neměli byste zjistit významný pokles otáček motoru). Pracujte vždy směrem k zarážce! Pozor: Neopírejte si ruce v dráze kotouče Za provozu neustále kontrolujte, že je oběžné čerpadlo ponořené. V opačném případě doplňte vodu. V případě přechodného přerušení přívodu proudu se kontakt automaticky vypne tím se zabrání samočinnému rozběhu stroje při obnovení dodávky proudu. Pro opětovné zapnutí stroje je nutno stisknout spínací tlačítko. Na konci práce stiskněte knoflík (O) a stroj vypněte. Na konci práce stiskněte červené zastavovací tlačítko, abyste stroj vypnuli. 7. Používání K provádění plochých řezů používejte speciální úhelník. Při řezu pod úhlem 45 uvolněte ruční kolo, zcela nakloňte vodítko motoru, pak ruční kolo opět utáhněte. Používejte pouze polohu 0 a 45. Pozor! Šroubové svorníky nepovolujte, abyste negativně neovlivnili nastavení stroje. Údržba! Abyste udrželi dokonalou výkonnost řezačky obkladů, dodržujte tato doporučení: Za účelem odstranění případných zbytků vyčistěte po práci pečlivě nádržku. Nádržku naplňte čistou vodou, opět zapojte a nechte stroj alespoň minutu běžet, aby se čerpadlo opět vyčistilo. Pak nádržku vyprázdněte. Periodicky! Odstraňujte zbytky na vnitřní straně krytu nože. 4

5 8. Výměna diamantového kotouče 1. Přerušte přívod proudu. 2. Povolte upevňovací šrouby krytu nože. 3. Přidržte diamantový kotouč a matici příruby otevřete ve směru hodinových ručiček! Pozor, levotočivý závit! V případě nutnosti proti ní pomocí vidlicového klíče přidržujte hřídel motoru. Pozor: levotočivý závit 4. Vytáhněte kotouč a vyměňte jej. Dbejte na to, aby směr otáčení uvedený na nástroji odpovídal směru otáčení vyraženému na krytu nože. 5. Přírubu opět namontujte, zašroubujte matici a opět namontujte kryt nože. 5

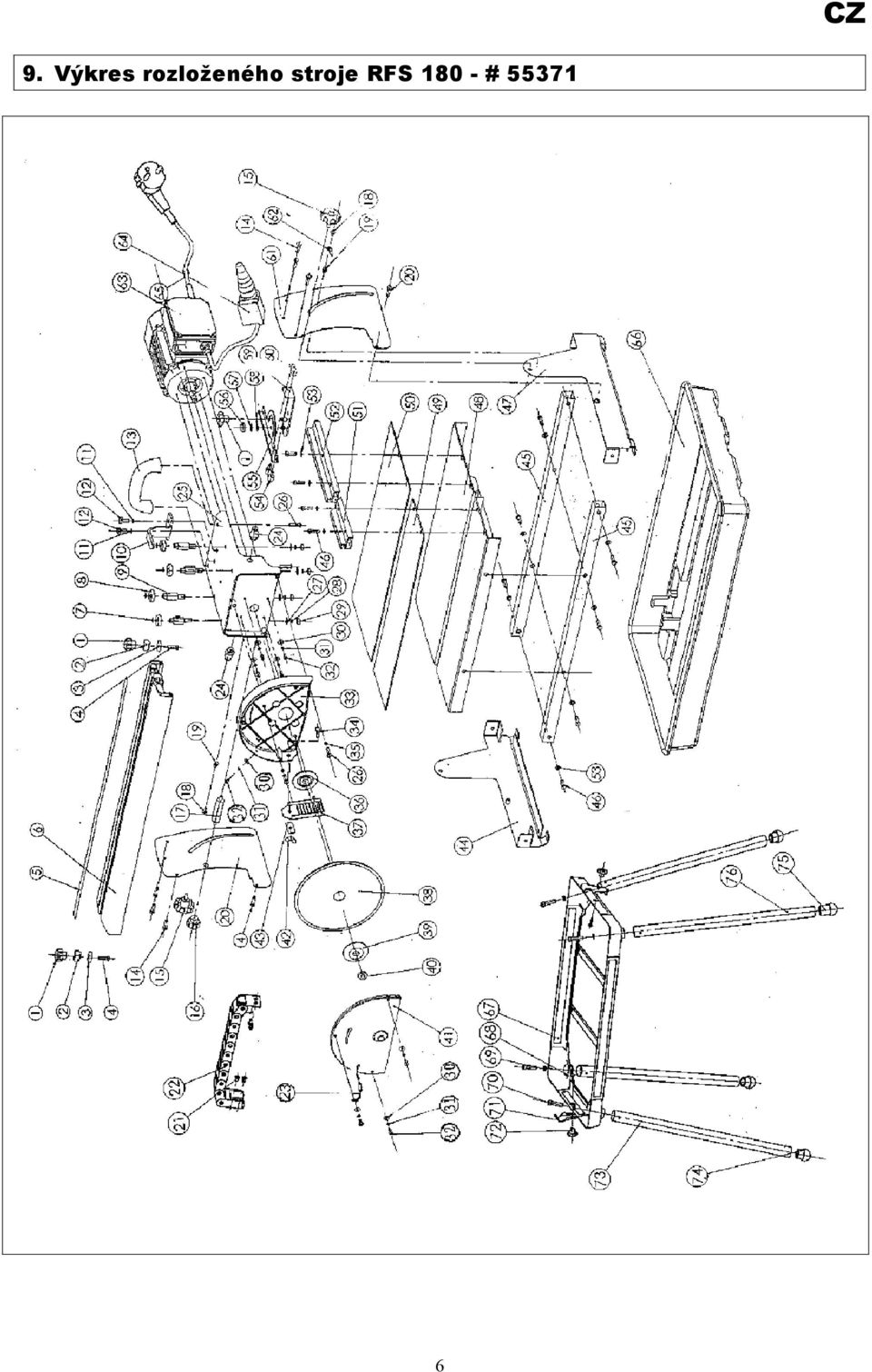

6 9. Výkres rozloženého stroje RFS #

7 10.Seznam náhradních dílů RFS # Číslo náhr. dílu Obj. č. Č. verze Pol. č. Označení Počet Číslo náhr. dílu Obj. č. Č. verze Pol. č. Označení Počet Otočný knoflík Matice Aretační deska Kryt Aretační deska Křídlatá matice Šroubový svorník Deska Pravítko Přídržná deska Můstek Čtyřhranná lišta Pojistný kroužek Šroub Ložisko Deska Opěrná tyč Pracovní plocha Destička ukazatele Gumová opěra Podložka Gumová opěra Šroubový svorník Dorazová lišta Rukojeť Dorazová lišta Šroub Podložka Otočný knoflík Ocelový otoč.knoflík Otočný knoflík Šikmá stupnice Šroubový svorník Krytka Podložka Podložka Šroub Deska Přídržná deska Spojovací destička Šroub Posuvná destička Přívodní řetěz Deska Řetěz Ukazatel Tlumič Motor Držák motoru Čerpadlo Šroub Síťový kabel Podložka Nádržka Pružná podložka Přídržný úhelník Matice Svorník Podložka Pružná podložka Pružná podložka Šroubový svorník Šroub Fixační destička Kryt Otočný knoflík Šroubový svorník Noha Pojistná podložka Opěra Vnitřní příruba Noha Pojistná podložka Opěra Podložka Spínač Vnější příruba Kondenzátor 1 7

8 11.Výkres rozloženého stroje RFS #

9 12.Seznam náhradních dílů RFS # Číslo náhr. dílu Obj. č. Č. verze Pol. č. Označení Počet Číslo náhr. dílu Obj. č. Č. verze Pol. č. Označení Počet Otočný knoflík Pojistná deska Aretační deska Šroubový svorník Aretační deska Šroubový svorník Šroubový svorník Otočný knoflík Šroubový svorník Otočný knoflík Pružná podložka Přídržná deska Podložka Šroubový svorník Destička ukazatele Šroub Pravítko Přídržná deska Můstek Šroub Rukojeť Přívodní řetěz Podložka Pracovní stůl Pružná podložka Deska Šroub s kříž. drážkou Deska Pojistný kroužek Krytka Ložisko Podložka Opěrná tyč Deska Držák motoru Šikmá stupnice Matice Spojovací destička Šroub Otočný knoflík Svěrací deska Deska Šroubový svorník Stupnice Gumová opěra Dorazová lišta Pružná podložka Stupnice Podložka Dorazová lišta Kryt Deska Řetěz Přídržná deska Matice Přídržná deska Vnější příruba Ukazatel Podložka Nádržka Vnitřní příruba Šroub Kryt Pružná podložka Šroub Přídržný úhelník Motor Šroubový svorník Síťový kabel Deska Čerpadlo Noha Nylonová páska Opěra Hadice Noha Křídlatá matice Opěra Deska Spínač 1 9

10 Prohlášení o shodě ES EC Declaration of Conformity Tímto prohlašujeme my, Güde GmbH & Co. KG We herewith declare, Birkichstraße 6, Wolpertshausen, Germany že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a hygienu. that the following Appliance complies with the appropriate basic safty and health requirements of the EC Directive based on its design and type, as brought into circulation by us. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. Označení přístrojů: - Radiální řezačka na obklady RFS 180, RFS 200 Č. výrobku: , Article-No.: Příslušné normy ES: Applicable EC Directives: Použité harmonizované normy: - EN 292/1 Applicable harmonized - EN 292/2 Standard: - EN EN EN 60555/2 - EN EN /92 - Směrnice ES 91/368/EHS - Směrnice ES 89/392/EHS - Směrnice ES o elektromagnetické kompatibilitě 89/336/EHS ve znění změn Datum/podpis výrobce: Date/Authorized Signature: Údaje o podepsaném: pan Arnold, jednatel Title of Sinatory:
