2 chainflex funguje... Triky a geniální prvky konstrukce kabelů chainflex a proč jsme si jistí kvalitou našich kabelů již více jak 25 let... v pohyblivých aplikacích 7 základních pravidel pro dobrý kabel pro použití v energetickém řetězu chainflex je jedinečný Ing. Jan Švarc Product manager chainflex Tel svarc@hennlich.cz Z pohledu zákazníků, flexibilní systém pro dodávání energie musí vykazovat správnou funkčnost. Toto očekávání předpokládá bezchybnou funkci všech komponent, včetně kabelů, které jsou v tomto systému použity. A to je přesně bod, kde se objevovaly problémy počátkem osmdesátých let minulého století. V extrémních případech selhání způsobená "šroubovicí" a následné přerušení žíly přineslo zastavení celého systému a následné vysoké náklady. Společnost igus byla první firmou, která vyvinula kompletní flexibilní systém přívodů energií. Kabely chainflex a energetické řetězy jsou testovány a optimalizovány ve vzájemné součinnosti. Na základě zvyšujícího se know-how získávaného od roku 1989 a na základě série velmi sofistikovaných testů, které od té doby proběhly, byly vytvořeny základní konstrukční principy, které zabraňují neočekávaným odstávkám zařízení ve výrobních závodech po celém světě. chainflex jsou speciální kabely pro energetické řetězy V komplexních aplikacích s vysokým počtem cyklů, při vysokých rychlostech a zrychleních, stejně jako při nepříznivých okolních podmínkách, kabely které dodávají energii musí vždy zůstat spolehlivé. Vysoký stupeň spolehlivosti EMC a dodržování norem a směrnic, jako jsou UL, CSA nebo VDE, jsou zásadní. Spolehlivá funkce sběrnicových BUS kabelů v oblasti standardů Profibus, Profinet nebo Ethernet je ve stávajícím informačním světě nutností. Naši zákazníci očekávají konzistentní odezvu na různé formy pohybu. Vyžadují stejné elektrické vlastnosti jak v dlouhých lineárních pojezdech energetických řetězů, tak v malých torzních pohybech. Naším úkolem je zaručit tento celosvětový a nepřetržitý provoz. 2 Během více než 2 miliard testovacích zdvihů ročně jsme v laboratoři igus chainflex (2 750 m2) získali jedinečnou znalost chování kabelů při použití v energetických řetězech. Na tom jsou založena pravidla pro extrémně odolné kabely. 1. středový element pro tahové odlehčení 4. splétání žil do svazků s krátkým zkrutem 2. optimalizované splétání drátků v žíle 3. vysoce kvalitní izolace žil 5. extrudovaný vnitřní plášť pevně obepínající jednotlivé žíly 6. stínění s optimalizovaným úhlem opletení 7. vysoce otěru odolný, tlakově extrudovaný plášť 3

3 1 354 kabelů chainflex sortiment kabelů igus pro všechny typy pohybů a elektrotechnických požadavků... cost down, life up! Ovládací kabely Poloměry ohybu až 4 x d Stíněné nebo nestíněné Busové kabely Profibus, Profinet, CAN-Bus, Ethernet, CAT7, USB Homologace UL a NFPA79 Datové kabely Pro pojezdy v délce až 400 m... Optimalizované stínění s vysokým stupněm krytí Optické kabely Poloměry ohybu až 5 x d Plastová a skleněná vlákna... dostupné skladem dodací servis igus Objednáno dnes, dodáno zítra dodací servis igus : do 24h nebo dnes Zboží je z výrobního závodu igus odesláno během 24 hodin. Na vyžádání jsme schopni zaslat zboží pomocí speciální nebo expresní dopravy. Skladem Žádná minimální hodnota objednávky Žádné minimální objednací množství Žádné poplatky za řez Dodávky a konzultace denně od 8:00 do 20:00, v sobotu od 8:00 do 12:00 Sledování objednávek na internetu Faktury a potvrzení zakázek poštou, faxem nebo mailem Nouzový servis nonstop. DIN EN ISO 9001:2008 Kabely pro měřící systémy Pro velmi časté flexibilní pohyby Podle standardů 24 výrobců pohonů Servo a hybrid kabely Optimalizované proti abrazi 7 úrovní kvality Vnější plášť: PVC, PUR Silové kabely Stíněné a nestíněné Pro aplikace s extrémně vysokým zatížením Kabely odolávající v krutu ± 180 pro 5 millionů cyklů / 1 metr UL a CSA Vnější plášť: PUR, TPE 88 katalogových kabelů skladem Více než 75% všech kabelů dostupné skladem s certifikací UL Speciální kabely Kabely s vysokou absorbcí tažné síly *Záruka 36 měsíců nebo 10 milionů dvojitých zdvihů (pro kabely chainflex M family 5 milionů dvojitých zdvihů), podle toho co Homologace pro instalace v železniční technice S vodiči ze speciálních materiálů měsíců nastane dřív. 4 5

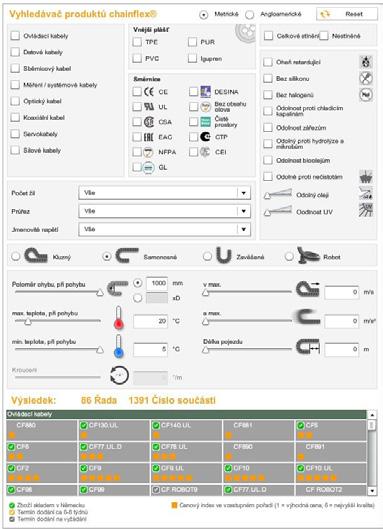

4 Váš kabel chainflex vyhledejte a konfigurujte online Váš ideální kabel ve 3 jednoduchých krocích Online obchod chainflex - bezpečné kabely pro energetické řetězy 25leté zkušenosti celosvětově č. 1, pokud jde o výběr, testování a záruku Jaký kabel je vhodný pro Vaší aplikaci? Vyberte si typ kabelu, zadejte parametry aplikace a vyhledejte vhodné kabely chainflex pro Vaší aplikaci. Vyberte kabel s nezbytnou konfigurací. Přejděte na stránku výrobků, otevřete přehled výrobku a vyhledejte potřebnou položku zadáním počtu žil a požadovaného průřezu. Spolehlivost: Zkontrolujte provozní životnost. Na stránce výrobků otevřete kalkulátor provozní životnosti. Kabely v energetických řetězech připojené k robotům, pokud mají spolehlivě fungovat po dlouhou dobu a současně čelit velkému počtu cyklů, vysokým rychlostem, vysokým zrychlením a náročným okolním podmínkám, musí splňovat zvláštní vlastnosti. Sortiment kabelů igus chainflex zahrnuje vše od ovládacích kabelů, servo kabelů, silových kabelů nebo robotických kabelů až po sběrnicové BUS kabely, datové kabely, kabely pro enkodéry a optické kabely. X X Podrobné informace a výsledky testů z naší zkušební laboratoře naleznete online na adrese XX Vyhledávač pro kabely Vyhledávací program pro snadné a rychlé nalezení správného kabelu chainflex. XX 25 let kabelů chainflex Bezpečnost a spolehlivost díky 25letému know-how a největší zkušební laboratoři v oboru. XXwww.igus.cz/chainflex-25years Busové kabely Velký výběr kabelů pro energetické řetězy podle standardů Ethernet, Profibus, Profinet, Canbus a mnoha dalších. XXwww.igus.cz/chainflex-ethernet měsíců 36 měsíců záruka záruka chainflex : 36 měsíců záruky pro naše zákazníky. XXwww.igus.cz/chainflex-guarantee Testováno! Více než 1,4 milionů elektrických měření s pohyblivými kabely dává záruku spolehlivosti. XXwww.igus.cz/chainflex-tests Datové listy Všechny informace o našich kabelech ke stažení v PDF. XXwww.igus.cz/chainflex-data 6 7

5 igus laboratoř a vývoj... laboratoř o rozloze m2... více než 700 paralelně testovaných kabelů... 2 miliardy testovacích zdvihů... spolehlivost díky zkušenostem z praxe testováno... testováno... testováno Test pro kombinované pohyby: simulace komlexních pohybů v robotických aplikacích Test prostředí: test životnosti v chemicky nepřátelském prostředí Konstantní testování jakosti jako prostředek zajištění konzistentní kvality. 8 Speciální design pro speciální řešení Test rotačních pohybů: Náročná aplikace energetického řetězu s malým poloměrem ohybu Teplotní test kabelu v energetickém řetězu při teplotě -40 C 9

6 igus laboratoř a vývoj testováno, testováno, testováno Lineární samonosné a kluzné pojezdy Torzní pohyb Testování servo kabelů Kontinuální kontroly výrobních dávek (šarží) Přímé srovnání s konkurencí Dlouhodobé testy Testování zdvihů do 12,6 m v interiéru a až 120 m v exteriéru Proměnná rychlost a zrychlení Průběžné monitorování Kabely odolávající v krutu při standardizovaných testech Jednotná nastavení testu pro objektivní vyhodnocení ± 180 /m 10 nastavení testů najednou Až 50 testovaných kabelů Testování a optimalizace stínění CFROBOT milionů cyklů ± 180 /m Průběžný zátěžový test při nejmenších poloměrech ohybů Sériový test energetického řetězu twisterband CFLG.2LB.50/125 testováno na 70,4 milionů zdvihů při poloměru ohybu 4,35 x d CF INI 4 kabely s více než 1,2 milionu cyklů s CF při poloměru ohybu 18 mm 138,6 milionů zdvihů 10 11

7 igus laboratoř a vývoj testováno, testováno, testováno Spolehlivost pro Vaše aplikace Vypracování analýzy a dokumentace Speciální nastavení energetických řetězů Přesná a podrobná analýza částí kabelů Garance životnosti pro speciální pohyby energetických řetězů Spolehlivost pro sériovou výrobu Analýza poruch stávajících typů Optimalizace kabelového vedení Všechny součásti kabelu jsou jednotlivě separovány a posouzeny Dokumentace viz. fotografie Měření jednotlivých elementů Analýza komponent s výskytem poškození Posouzení až po pevnost drátů Torzní pohyb bez energetického řetězu Torze v ložiskách stroje Komplikované pohyby Kombinace různých médií Spolehlivost díky optimalizaci s kluznými vodícími pouzdry Automatická měření Průběžná měření Automatické Spolehlivé Vysokorychlostní aplikace pro miliony cyklů Test odolnosti proti oděru Optimalizace struktury opletu Garance životnosti Plánování intervalů údržby Testovací certifikát pro každý test Valivý zkušební stojan s proměnným zatížením Zkouška tahem do N 12 13

8 Montáž kabelů vyhledejte a konfigurujte online Více než konfekcionovaných kabelů ročně více než testovacích programů testovacích adaptérů... readycable online shop - kabely na zakázku Celosvětový leader - 36 měsíců záruka - 24 výrobních standardů readycable za hodin nebo dnes igus poskytuje více než kabelů pro pohony podle 24 různých výrobních standardů a více než 400 různých ethernetových kabelů. Profesionálně vyrobeno, vše 100% testováno. Servo, napájecí, signální/snímačové a hybridní kabely Žádné náklady na řezání, žádné příplatky pro malá množství a balení Délka kabelu s přesností na centimetry podle specifikace zákazníka Nejmenší poloměry ohybu od 7,5 x d Snižte náklady na skladování a zvyšte Vaše cash flow XXwww.igus.cz/readycable Sestavený energetický řetěz připraven k instalaci, konektory a kabely od firmy igus - vše od jednoho dodavatele readychain plně konfekcionované systémy za 3-10 dnů systémů vyrobených za týden ve 12-ti readychain závodech na celém světě optimalizujte čas montáže pro zvýšení Vašeho cash-flow Vyhledejte svůj konfekcionovaný kabel rychle a snadno. Vyberte si z více než konfekcionovaných motorových kabelů, servokabelů, signálních a enkodérových kabelů podle 24 výrobních standardů. XXwww.igus.cz/readycable Vyhledávač pro kabely Vyhledejte konfekcionované kabely pohonu online rychle a snadno. odeslání během 24h X X QuickPin 2.0 konektor-kabel konfigurátor Vyberte si své individuální řešení z více než kabelů a komponent konektorů. XXwww.igus.cz/quickpin Vstřikované konektory Rozšířená řada kabelů s ověřenou kvalitou pro použití v systémech přívodu energie. XXwww.igus.cz/readycableM QuickFluid konfigurátor hadic Můžete mít vlastní systém hadic nakonfigurovaný a objednaný již za několik minut. XXwww.igus.cz/quickfluid Sníží Vaše skladovací náklady Zkraťte dobu zpracování o polovinu Flexibilita při různých objednávkách Využití výrobní kapacity a know-how firmy igus v oblasti kabelové konfekce Snižte počet dodavatelů (jedna objednávka, jedna faktura, jedna dodávka) Jeden partner pro minimalizaci výrobních prostojů Všechny komponenty readychain jsou podrobeny rozsáhlým kontrolám kvality a testům funkčnosti readychain e-chain systém, konektory a kabely, konfekcionované a z jednoho zdroje. XXwww.igus.cz/readychain 36 měsíců záruka chainflex záruka - Co můžete od Výroba na míru Nic nenalezeno? Vyrobíme Vám konfekcionovaný kabel na základě Vašich specifikací! XXwww.igus.cz/harnessing Ke stažení Stáhněte si katalogy a brožury. X X měsíců nás očekávat. XXwww.igus.cz/chainflex-guarantee XXwww.igus.cz/downloads 14 15
