1 TECHNICKÁ SPECIFIKACE AP650 Přístupový bod n WLAN CHARAKTERISTICKÉ RYSY: Plný výkon n se standardním 802.3af Zjednodušení celého řešení a snížení celkových nákladů na instalaci díky standardnímu PoE (napájení přes Ethernet) Vícepásmový provoz Možnost souběžného snímání ve frekvenčních pásmech 2,4 GHz a 5,0 GHz pro maximální ochranu před vnějším narušením i snadné odhalení případných problémů Vysílač 2x3 MIMO Vysoce výkonná technologie MIMO s rozšířeným pásmem Mobilita Podpora rychlého a zabezpečeného roamingu Zabezpečení Toto unikátní víceúčelové zařízení provádí a uplatňuje politiky zabezpečení IDS/IPS nakonfigurované v bezdrátovém přepínači Motorola. Lze jej využít i jako vyhrazený snímač 24x7 v rámci řešení Wireless IPS Air Defense. AP650 je nezávislý víceúčelový přístupový bod, který byl navržen pro možnost nenákladného vytvoření a provozování zabezpečení a spolehlivé bezdrátové sítě LAN (WLAN) n v pobočkových kancelářích nebo centrálách společností. AP650 nabízí simultánní přístup WLAN a možnost vzdálené podpory prostřednictvím helpdesku či ochranu před narušením bezdrátové sítě. Snadná a rychlá realizace sítě AP650 využívá inteligentních funkcí řídící jednotky RFS, takže instalace nové bezdrátové sítě WLAN probíhá formou plug-and-play. Automatická optimalizace kanálů i výkonu Obvyklé problémy, jako například tlumení signálu v budovách, elektronické rušení či nevhodné umístění přístupového bodu jsou minimalizovány díky funkci SMART RF, která automaticky optimalizuje výkon i volbu kanálu, takže uživatel vždy získává maximálně kvalitní přístup i mobilitu. Vzdálená podpora přímo za provozu Víceúčelová architektura AP650 umožňuje pracovníkům IT využívat rozsáhlé a okamžité podpory helpdesku - jako by technici seděli přímo u přístupového bodu. Součástí této podpory Motorola Solutions je: Pokročilé odhalování problémů v důsledku vnějšího narušení sítě (AirDefense Advanced Troubleshooting), které umožní technikům okamžitě emulovat a odzkoušet konektivitu uživatele mezi přístupovým bodem a nejvzdálenějším připojeným zařízením a izolovat případné rušivé elementy, dokonce i nejsou-li způsobeny přímo WLAN. Analýza spektra umožní technikům helpdesku analyzovat místní spektrum z hlediska možného rušení. Analýza vnější zranitelnosti sítě (AirDefense Vulnerability Analysis) umožňuje pracovníkům helpdesku odhalovat na dálku narušení drátové i bezdrátové sítě v rámci plánovaných či periodických monitorování a zajistit tak maximální zabezpečení sítě i dodržování zákonem stanovených požadavků. Zabezpečení bez kompromisů Mezi prvky pro zajištění zabezpečení patří Firewall pro hladiny 2-7 SPF (Stateful Packet Filtering), služby AAA RADIUS, Wireless IPSlite, VPN gateway nebo řízení přístupu dle lokací. Pro maximální ochranu sítě před narušením mohou uživatelé využívat i řízení přístupu na základě přidělených rolí, řešení AirDefense Wireless IPS či Rogue Detection (detekce vnějšího narušení sítě). A protože čidlo podporuje simultánní vícepásmové snímání (bez uzamčení pásma) pro obě spektra (2,4 MHz a 5,0 MHz), jsou funkce Wireless IPS a Rogue Detection stále aktivní (bez přerušení). Vysoká spolehlivost Přístupový bod AP650 byl navržen pro optimalizaci dostupnosti sítě. Díky své inteligenci dynamicky vyhledává slabý nebo zcela chybějící signál a bezpečně přepojí mobilní uživatele na alternativní přístupové body nebo zesílí výkon tak, aby zaplnil případné mezery a zajistil tak nerušený přístup mobilních uživatelů k síti. Plný výkon s využitím standardního PoE AP650 je navržen k zajištění plného výkonu n prostřednictvím standardního a nenákladného PoE (af).

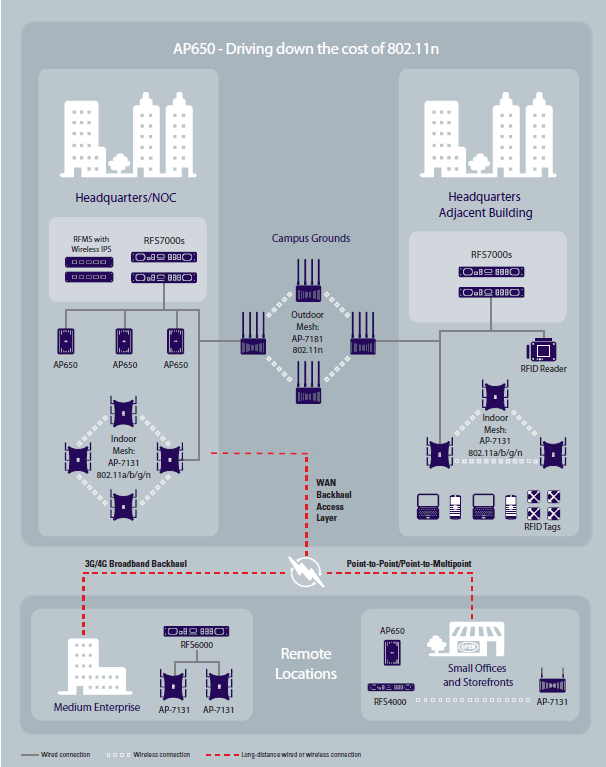

2 Podpora aplikací Podpora WMM-UAPSD a SIP Call Admission Control (přijímání hovorů) pro optimální výkon VoWLAN, stejně jako i přenos videa a dat klientům a/b/g/n Síťová architektura AP650 AP650 nabízí skutečně širokou škálu pokročilých funkcí nezbytných pro rozšíření bezdrátového hlasového, video a datového přístupu v provozech jakékoliv velikosti - ať už se jedná o pobočky nebo centrály společností. Vyvážení zatížení, spolehlivý roaming a scaling datové rychlosti Zvýšení celkové spolehlivosti a pružnosti bezdrátové sítě pro podporu kritických aplikací Široké pokrytí signálem Výkonná externí anténa v kovovém pouzdře je ideálním řešením pro instalaci do prostoru nad podhledovými stropními kazetami; interní anténa v plastovém pouzdře je pak vhodná pro instalaci do interiérových prostor. Tento systém nabízí velmi nenákladné, avšak spolehlivé pokrytí signálem (integrované antény 2,4 GHz a 5,2 GHz) Flexibilní možnosti připevnění Možnost rychlé a snadné instalace pomocí řešení pro montáž na zeď, strop či do prostoru nad podhledovými stropními kazetami; verze antény do interiérových prostor umožňuje snadnou montáž na konstrukci podhledových stropů bez nutnosti použití jakéhokoliv hardwaru; externí verze antény se instaluje do prostoru nad podhledovými stropními kazetami Legenda k obrázku AP650 - Snižování nákladů na provoz n: Headquarters = Centrála; Headquarters Adjacent Building = Budova přilehlá k centrále; Campus Grounds = Školní prostory; Remote locations = Vzdálené lokace; Medium Enterprise = Středně velký podnik; Small Offices and Storefronts = Malé kanceláře a provozovny Indoor/Outdoor Mesh = Vnitřní/venkovní pokrytí

3 Mobilita zařízení Zařízení podporuje rychlý a zabezpečený roaming na úrovních Layer 2 a Layer 3. Navíc síť optimalizuje mobilní přenos vyvážením zatížení, pokročilým roamingem a dynamickým škálováním přenosové rychlosti. Větší pokrytí na přístupový bod (AP) Oproti běžným vysílačům 23 dbm zvyšuje velmi výkonný vysílač 24 dbm celkové pokrytí signálem, výkon i prostup signálu překážkami. Navíc byla odpovídajícím způsobem navýšena i citlivost přijímače, takže uživatelé mají k dispozici velmi spolehlivý přístup k síti bez ohledu na sílu dveří, stěn či pohyb. Díky MIMO 2x3 zajišťuje AP650 opravdu kvalitní vysílání i příjem komunikace. Voice služby, lokalizace, hotspoty a přístup pro hosty AP650 podporuje služby VoWLAN, jako například QoS, která zajišťuje špičkovou kvalitu přenosu i v případě několika souběžných hovorů VoWLAN v rámci jednoho přístupového bodu. Funkce lokalizace prostřednictvím umožňuje lokalizovat a vyhledávat osoby i majetek či dokonce řídit přístup do sítě nebo k aplikacím. Navíc je velmi snadné vytvořit a provozovat hotspot či nabídnout hostům přístup omezený na specifické sítě, místa či aplikace. Akcelerace výkonu zařízení i sítě Výkon zařízení i celé sítě lze akcelerovat prostřednictvím virtuální LAN funkce (přes řídící jednotku/spínač). Každý přístupový bod AP650 lze virtualizovat do čtyř unikátních VLAN, které lze přizpůsobit pro přímý přenos signálu zamýšleným příjemcům. Dochází tak k výraznému snížení zatížení síťového provozu zlepšením výkonnosti zařízení a rovněž k úspoře životnosti baterie až o 25%. Pro zajištění požadovaného pokrytí je navíc třeba mnohem méně přístupových bodů. Snadná údržba AP650 nevyžaduje žádnou konfiguraci či manuální údržbu firmwaru. Bezdrátový ovladač Motorola detekuje přístupové body v síti a automaticky stahuje veškeré konfigurační parametry a firmware, čímž se zásadně snižují požadavky i náklady na instalaci, údržbu a hledání/odstraňování závad (při implementaci v rámci úrovní Layer 2 a Layer 3). Další informace naleznete na našem webu nebo v našem globálním kontaktním adresáři na enterprisemobility/contactus. Technická specifikace AP650 Fyzické charakteristiky AP650 (interní anténa) AP650 (externí anténa) Rozměry: 24,1 cm (D) x 18,9 cm (Š) x 4,3 cm (H) 21,6 cm (D) x 14,1 cm (Š) x 3,7 cm (H) Hmotnost: 0,91 kg 1,14 kg Číslo dílu:* AP WW; AP US; AP WW; AP US AP WW; AP US AP WW; AP US Možnost montáže: stropní montáž (na nosnou konstrukci podhledového stropu, stropní montáž (nad podhledové kazety); montáž na zeď nad stropní kazety); montáž na zeď Protipožární certifikace: Ne Ano, certifikace dle UL 2043 Indikační LED diody: Bezdrátová datová komunikace a networking Podporované datové rychlosti: Síťový standard: Bezdrátové médium: Podporované VLAN/WLAN: Uplink: Charakteristika vysílače/přijímače Provozní kanály: Maximální dostupný přenosový výkon: Upravení přenosového výkonu: Konfigurace antény: Pásma: 2 indikační LED diody s více režimy pro indikaci činnosti 2,4 GHz/5 GHz, napájení, příjmu a chyb b/g: 1, 2, 5,5, 11, 6, 9, 12, 18, 24, 36, 48 a 54 Mbps a: 6, 9, 12, 18, 24, 36, 48 a 54 Mbps n: MCS 0-15 až 300 Mbps a, b, g, n DSSS (Direct Sequence Spread Spectrum), OFDM (Orthogonal Frequency Division Multiplexing) a MIMO (Spatial Multiplexing) RFS VLAN/32 WLAN; RFS VLAN/256 WLAN Auto-snímání 10/100/1000 Base-T Ethernet 5 GHz: všechny kanály od 4920 MHz do 5825 MHz 2,4 GHz: kanály 1-13 ( MHz), kanál 14 (2484 MHz) - pouze Japonsko aktuální provozní frekvence závisí vždy na místně platných omezeních v rámci dané země 24 dbm po 1 db 2x3 MIMO (vysílání prostřednictvím dvou a příjem prostřednictvím všech tří antén) FCC EU 2,412 až 2,462 GHz, 2,412 až 2,472 GHz, 5,150 až 5,250 (UNII-1), 5,150 až 5,250 GHz 5,725 až 5,825 (UNII-3), 5,150-5,350 GHz, 5,725 až 5,850 (ISM), 5,470 až 5,725 GHz Japonsko: 2,412 až 2,484 GHz, 4,900 až 5,000 GHz, 5,150 až 5,250 GHz Pokračování na další straně...

4 TECHNICKÁ SPECIFIKACE AP650 Přístupový bod n WLAN Technická specifikace AP650 (pokračování) Uživatelské prostředí AP650 (interní anténa) AP650 (externí anténa) Provozní teplota: 0 C až 50 C Skladovací teplota: -40 C až 70 C Provozní vlhkost 5% - 95% (nekondenzující) Provozní nadmořská výška: 2438 m Skladovací nadmořská výška: 4572 m Elektrostatické výboje: +/- 15 kv (vzduch), +/- 8 kv (kontakt) Specifikace napájení/výkonu Provozní napětí: napájení 802.3af: 48 12,95 W (typické), 36 VDC až 57 VDC (rozpětí) Pracovní proud: 270 ma (typický) Integrovaná podpora napájení přes Ethernet (PoE) Standardní IEEE 802.3af Maximální přenosový výkon vysílače: PŘENOSOVÉ PÁSMO PŘENOSOVÝ VÝKON - JEDNODUCHÁ ANTÉNA PŘENOSOVÝ VÝKON - DUÁLNÍ ANTÉNA 2400 MHz + 21 dbm + 24 dbm 5200 MHz + 19 dbm + 22 dbm Typická spotřeba proudu VARIANTA DC (stejnosměrné) napětí DC (stejnosměrný) proud Spotřeba 1 48 V 270 ma 12,95 W 2 48 V 209 ma 10,00 W Specifikace antény Typ: integrovaná 2,4 GHz a 5,2 GHz duální anténa Šest konektorů RSMA pro externí antény (nejsou součástí balení) Pásmo: 2,4 GHz až 2,5 GHz; 4,9 GHz až 5,850 GHz (skutečné provozní frekvence závisí na zákonných nařízeních a certifikačních agenturách) VSWR: < 2:1 dle konkrétní antény Zisk antény: 2,0 dbi (2,4 GHz), 4,8 dbi (5 GHz) dle konkrétní antény Informace o interní anténě POPIS INTERNÍ ANTÉNY HODNOTY VSWR < 2:1 max. zisk, pásmo 2,4 GHz max. zisk, pásmo 5,2 GHz 2,0 dbi 4,8 dbi Zákonná nařízení Bezpečnostní certifikace: Schválení vysílače/přijímače: UL 60950, cul, EU EN 60950, TUV a UL 2043 (externí anténa) FCC (USA), Industry Canada, CE (Evropa) a TELEC (Japonsko) Pokračování na další straně...

5 Citlivost přijímače (typická) na konektoru v kovovém pouzdře antény, pásmo 2400 MHz Citlivost přijímače (typická) na konektoru v kovovém pouzdře antény, pásmo 5200 MHz Rychlost / MCS Režim Průměrná citlivost Průměrná citlivost Rychlost / MCS Režim (dbrn) (dbrn) 1 Legacy Legacy Legacy Legacy -93 5,5 Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy Legacy -90 MCS0 HT Legacy -87 MCS1 HT Legacy -83 MCS2 HT Legacy -82 MCS3 HT20-86 MCS0 HT20-94 MCS4 HT20-83 MCS1 HT20-93 MCS5 HT20-79 MCS2 HT20-91 MCS6 HT20-78 MCS3 HT20-87 MCS7 HT20-76 MCS4 HT20-84 MCS8 HT20-93 MCS5 HT20-80 MCS9 HT20-90 MCS6 HT20-79 MCS10 HT20-87 MCS7 HT20-77 MCS11 HT20-84 MCS8 HT20-94 MCS12 HT20-81 MCS9 HT20-91 MCS13 HT20-77 MCS10 HT20-88 MCS14 HT20-75 MCS11 HT20-85 MCS15 HT20-74 MCS12 HT20-82 MCS0 HT40-90 MCS13 HT20-78 MCS1 HT40-88 MCS14 HT20-77 MCS2 HT40-86 MCS15 HT20-75 MCS3 HT40-83 MCS0 HT40-88 MCS4 HT40-80 MCS1 HT40-88 MCS5 HT40-76 MCS2 HT40-87 MCS6 HT40-74 MCS3 HT40-84 MCS7 HT40-73 MCS4 HT40-82 MCS8 HT40-89 MCS5 HT40-77 MCS9 HT40-86 MCS6 HT40-76 MCS10 HT40-84 MCS7 HT40-74 MCS11 HT40-81 MCS8 HT40-88 MCS12 HT40-78 MCS9 HT40-87 MCS13 HT40-74 MCS10 HT40-85 MCS14 HT40-72 MCS11 HT40-82 MCS15 HT40-71 MCS12 HT40-79 MCS13 HT40-75 MCS14 HT40-73 MCS15 HT40-71 Pro více informací prosím kontaktujte: RRC-CZ s.r.o. Na Brně Hradec Králové hana_kudrnova@rrc.cz motorola.com Číslo dílu: SS-AP650. Vytištěno v USA 10/09. MOTOROLA, MOTO, MOTOROLA SOLUTIONS a stylizované logo M jsou ochranné nebo registrované ochranné známky společnosti Motorola Trademark Holdings, LLC a smí se výhradně používat na základě platné licence. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků Motorola Inc. Všechna práva vyhrazena. Dostupnost systémů, produktů a služeb ve vaší zemi a další konkrétní informace získáte od vašeho místního prodejce či obchodního partnera Motorola. Specifikace mohou být změněny bez předchozího upozornění.
